查看了很多P1S的排气方案，感觉都不完全封闭、也不够策底。于是自己直接设计了一个全封闭、主动排气系统。该系统在X1C上适配成功，可以运用于X1C的废气排放。

整个系统根据不同的排气方向和样式，分为A、B、C三款。风扇排风又有涡轮风扇和直排风扇两个款式。

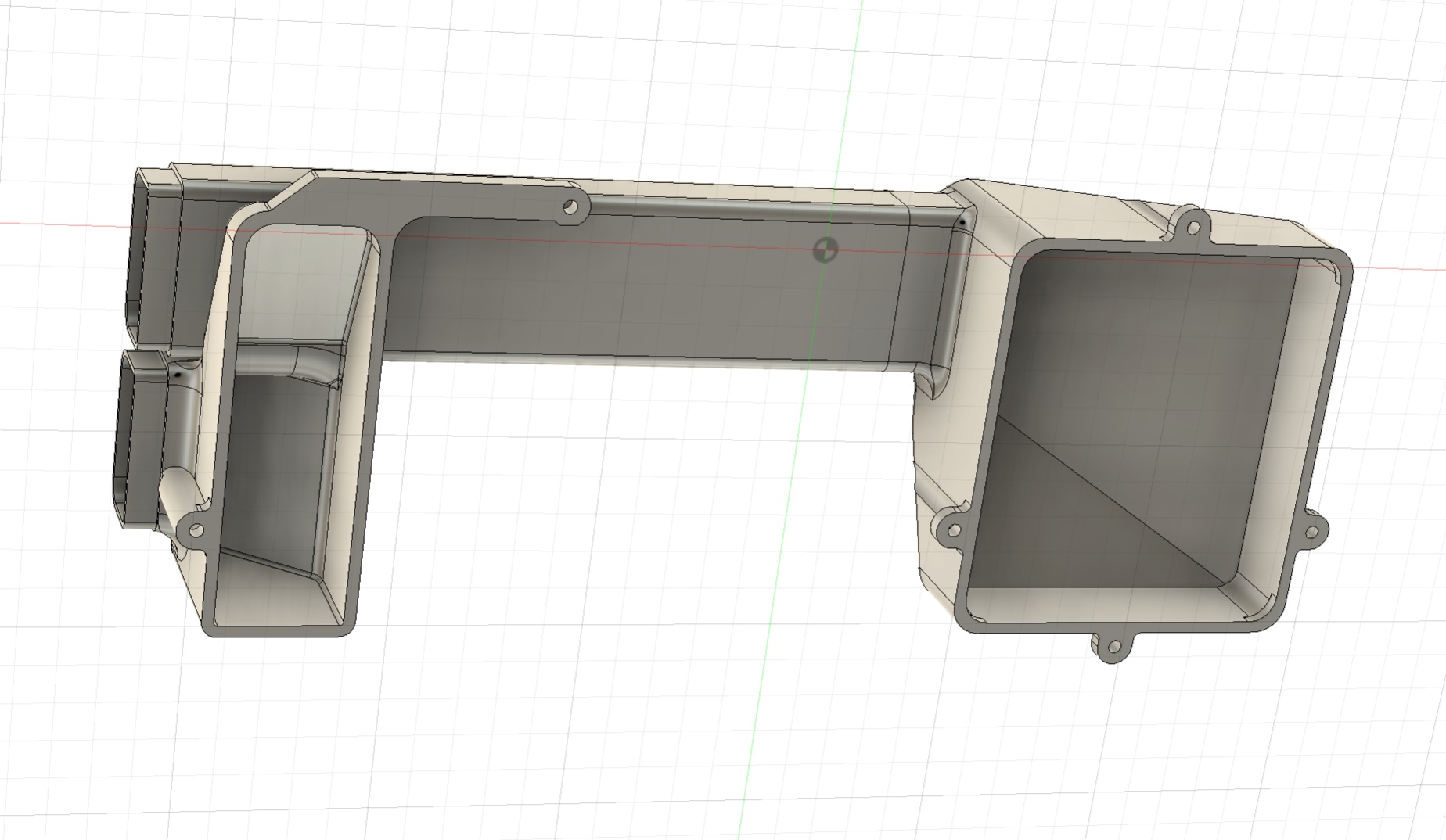

A款、B款、C款方案仅排气盖的方式不同，其余的组件完全一致，可以通用，可以与原来的风扇组件无缝衔接。即仍然可以选择50mm静音涡轮风扇或80mm的强力风扇主体。设计图对比如下：

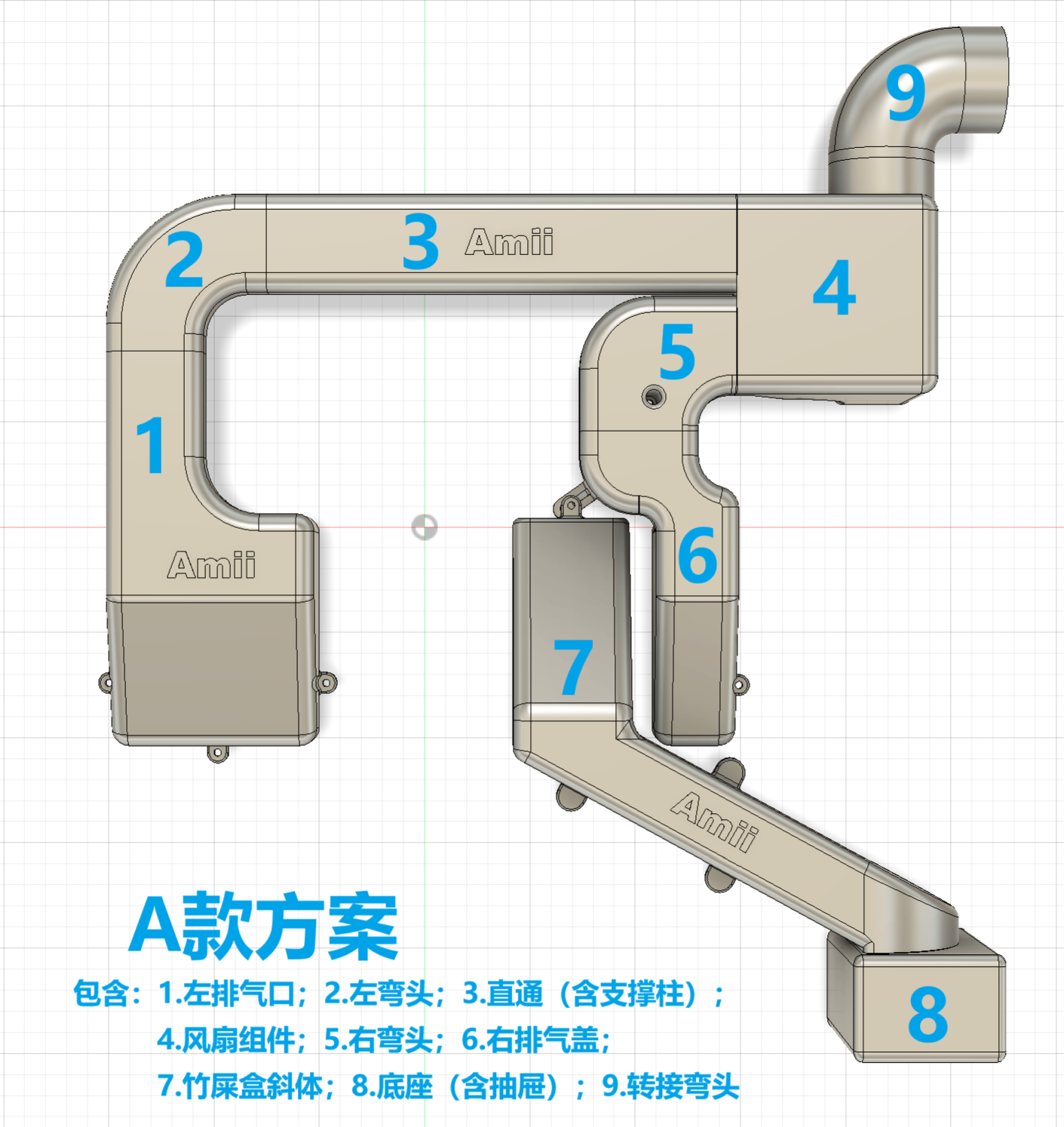

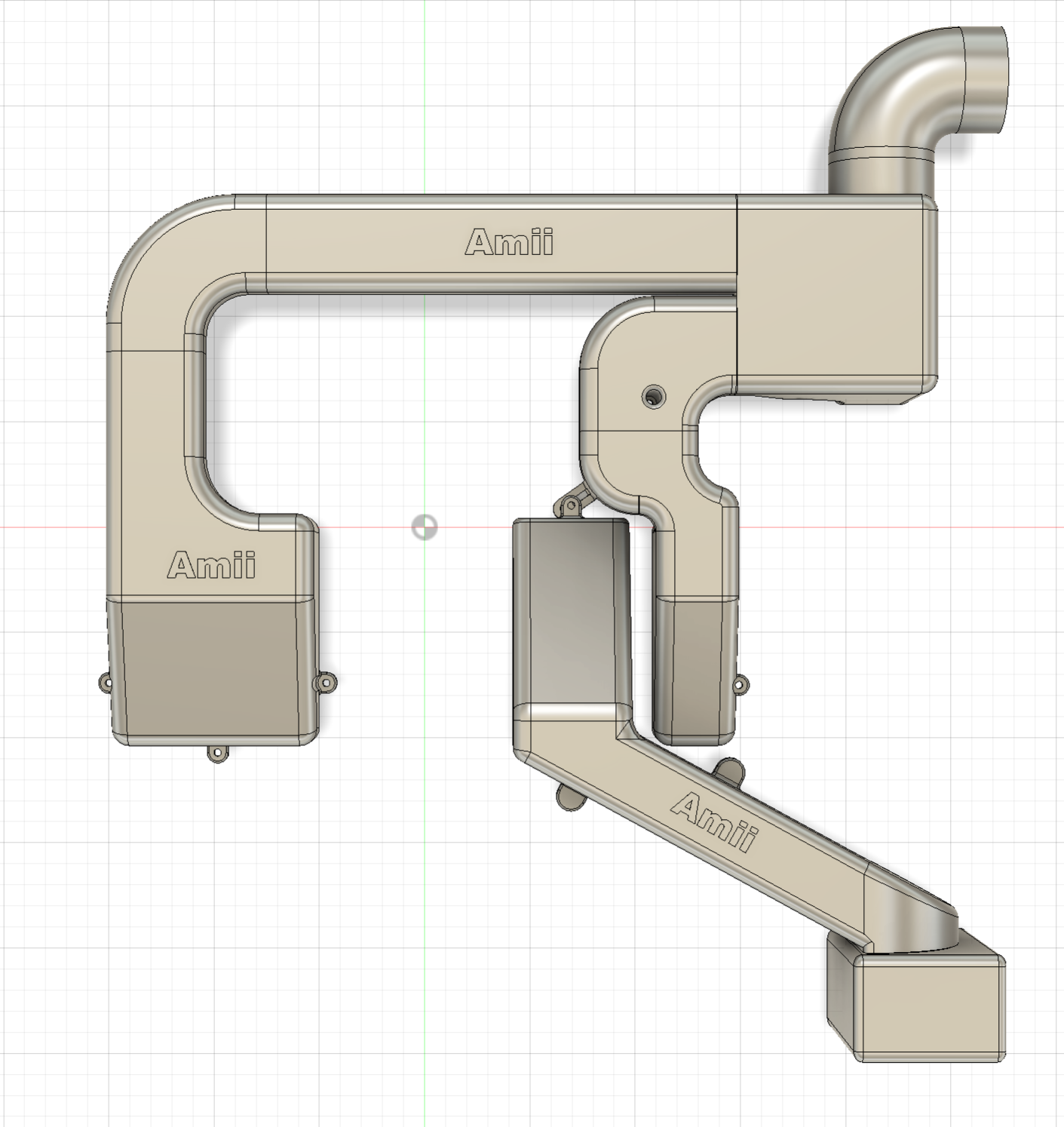

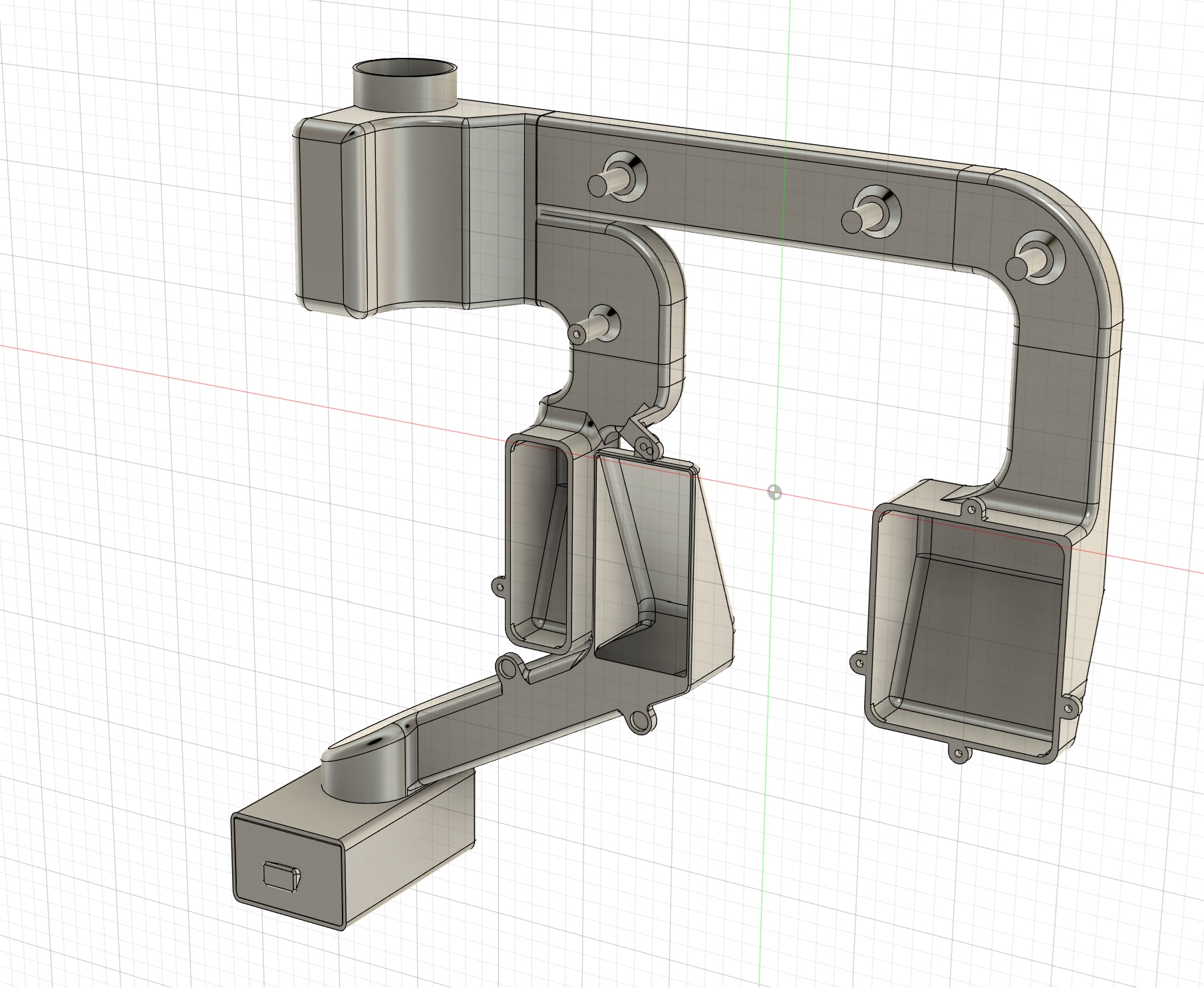

A款布局：

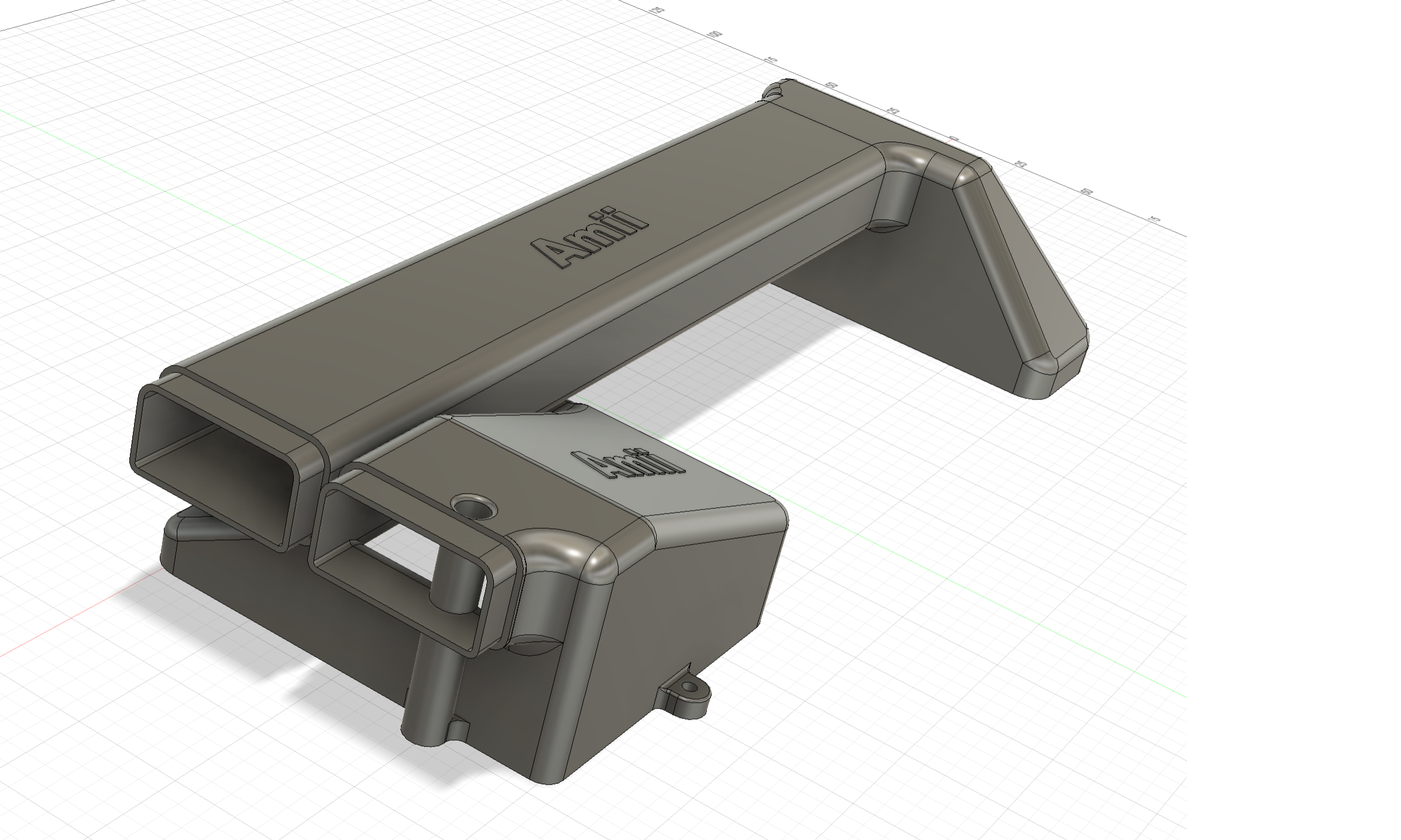

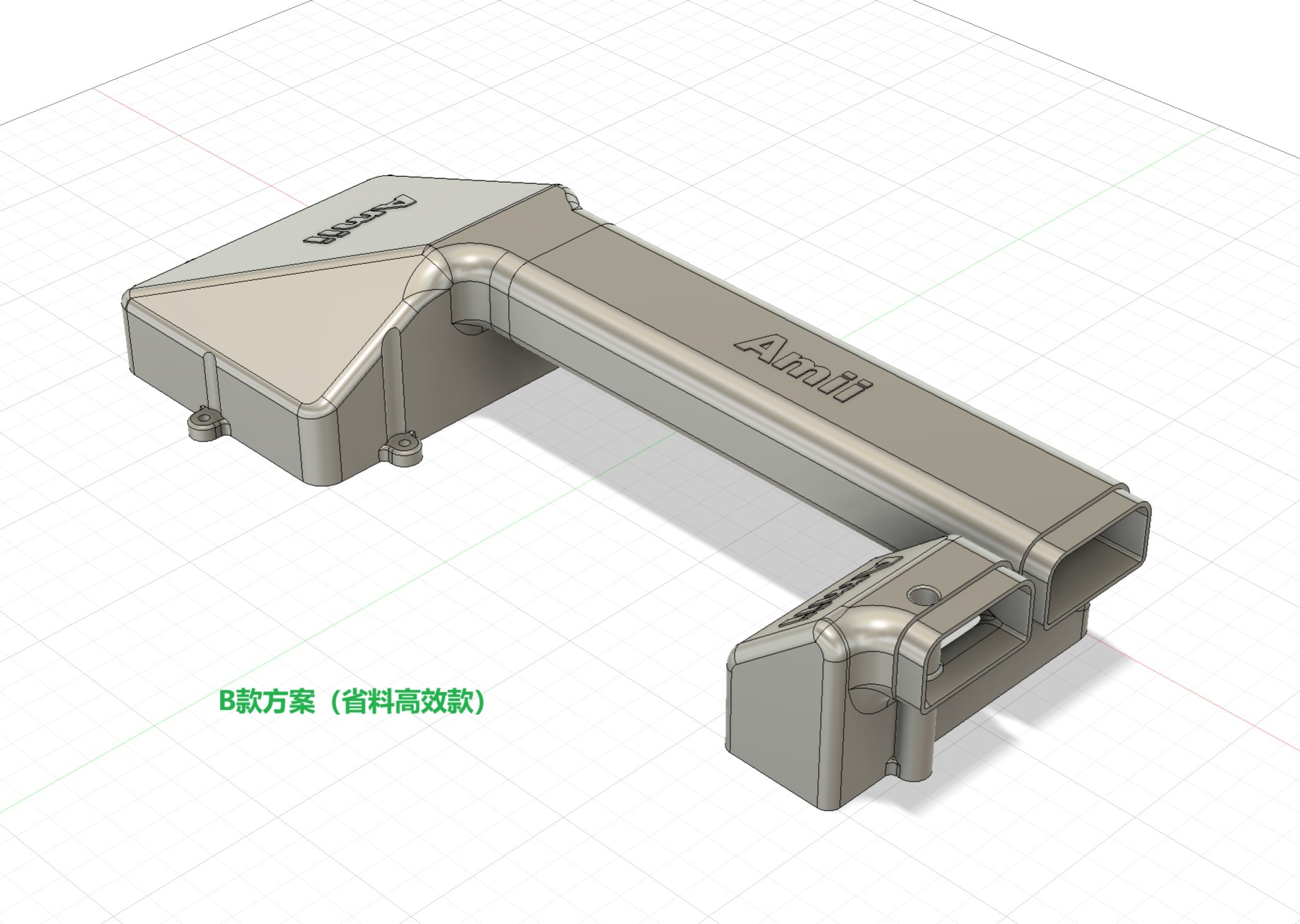

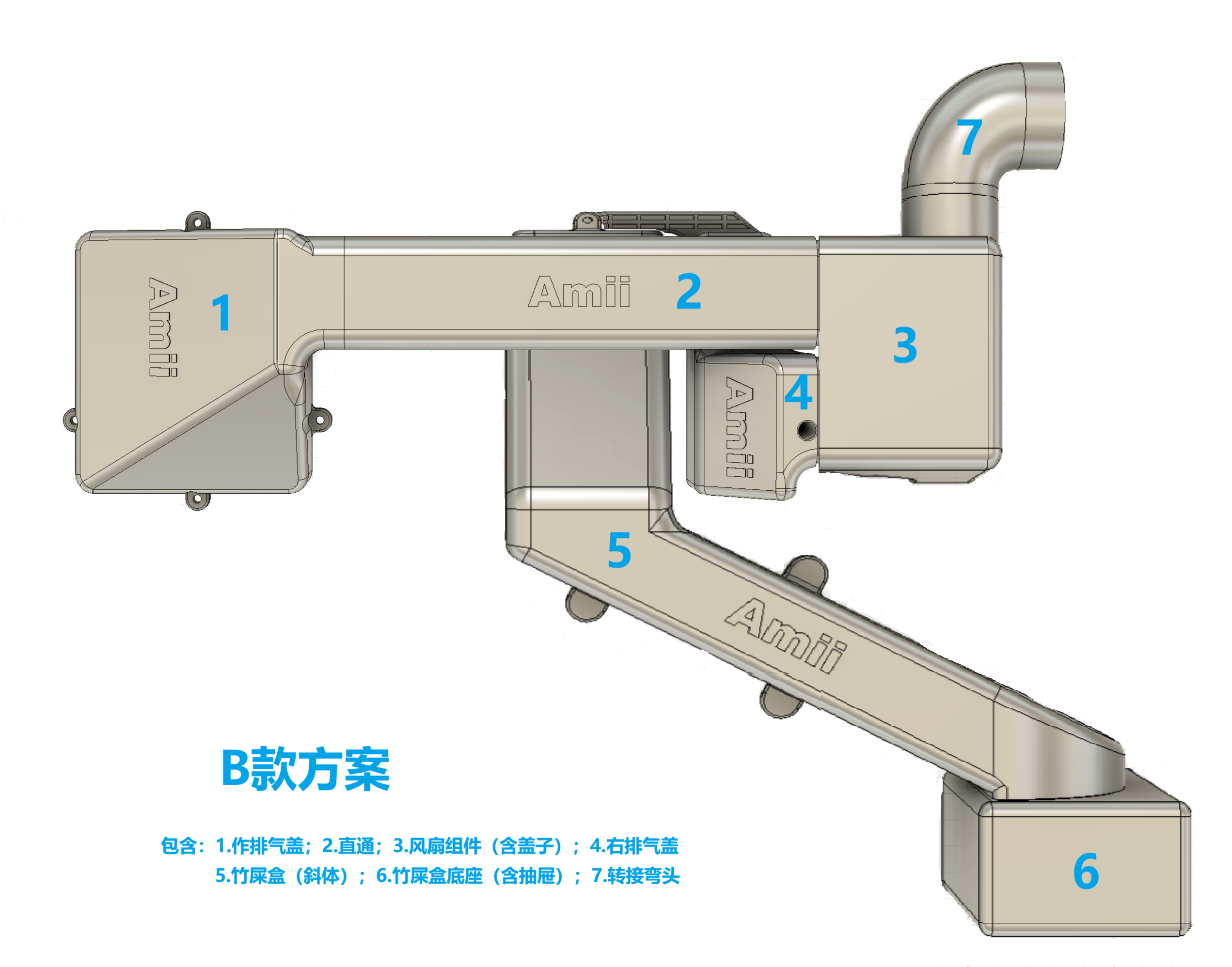

B款布局：

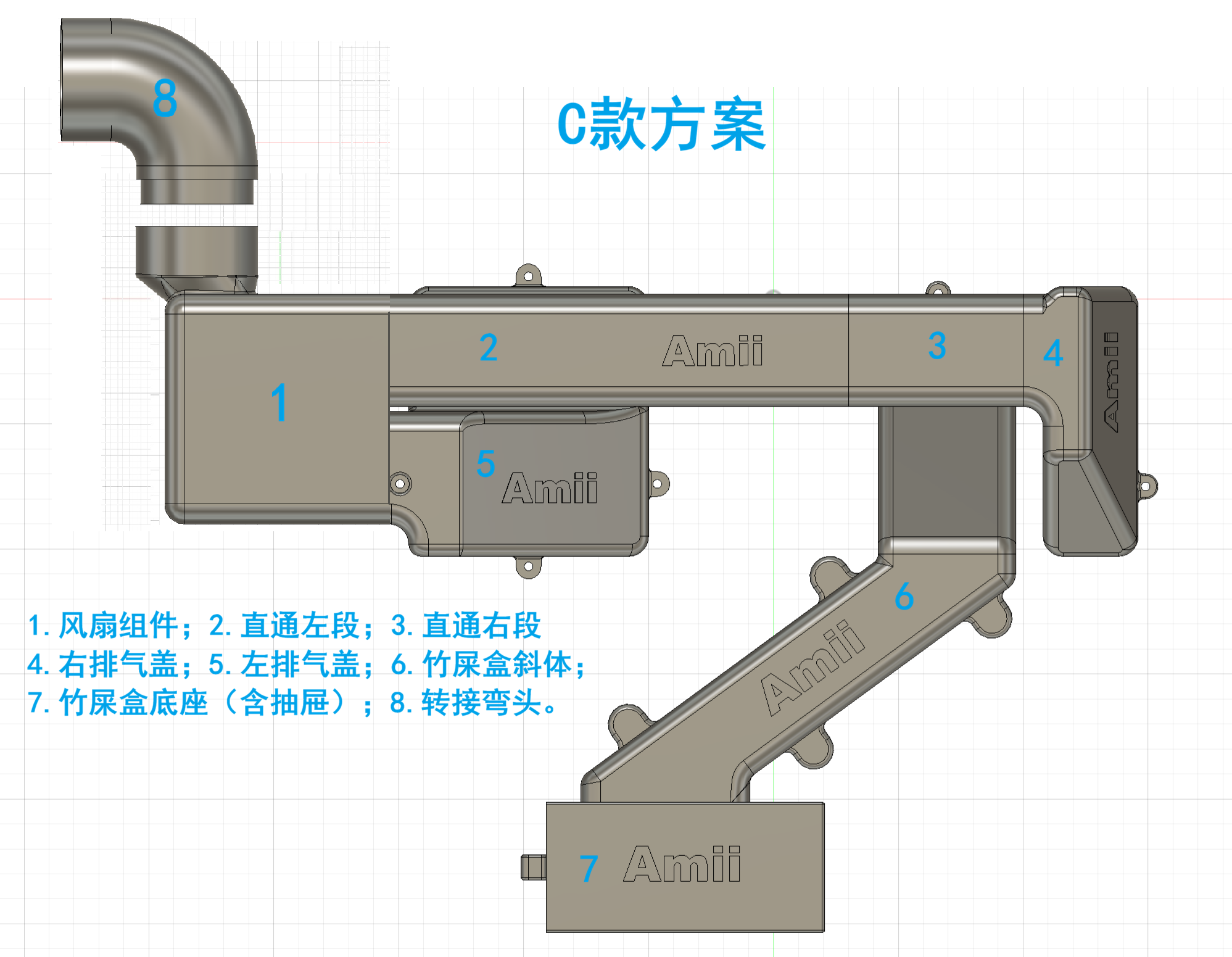

C款布局：

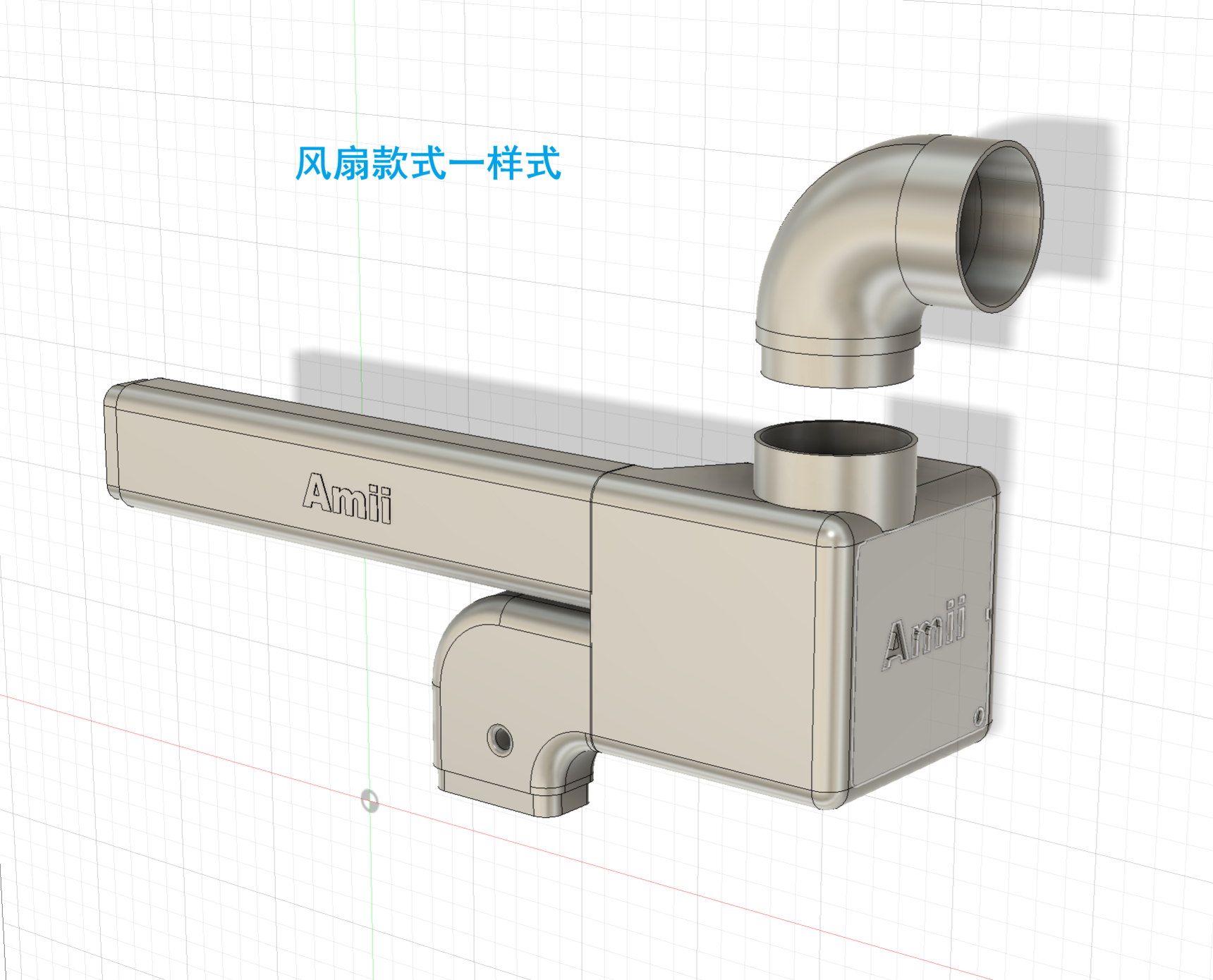

风扇又有两种款式，分别为使用7530涡轮风扇和8030直排风扇款，任选一种即可。两款风扇排风模式均可以兼容A款、B款盒C款方案，根据需要选择一种风扇模式即可。A、B、C款默认配备的风扇排风口就为朝上，如需朝下排风的，A款和B款的风扇组件可以选择C款的风扇组件，80直排风扇，可以选择配件中的转接弯头。C款想向下排风，可以选择A款或款的风扇组件。若不清楚，可以给作者留言。

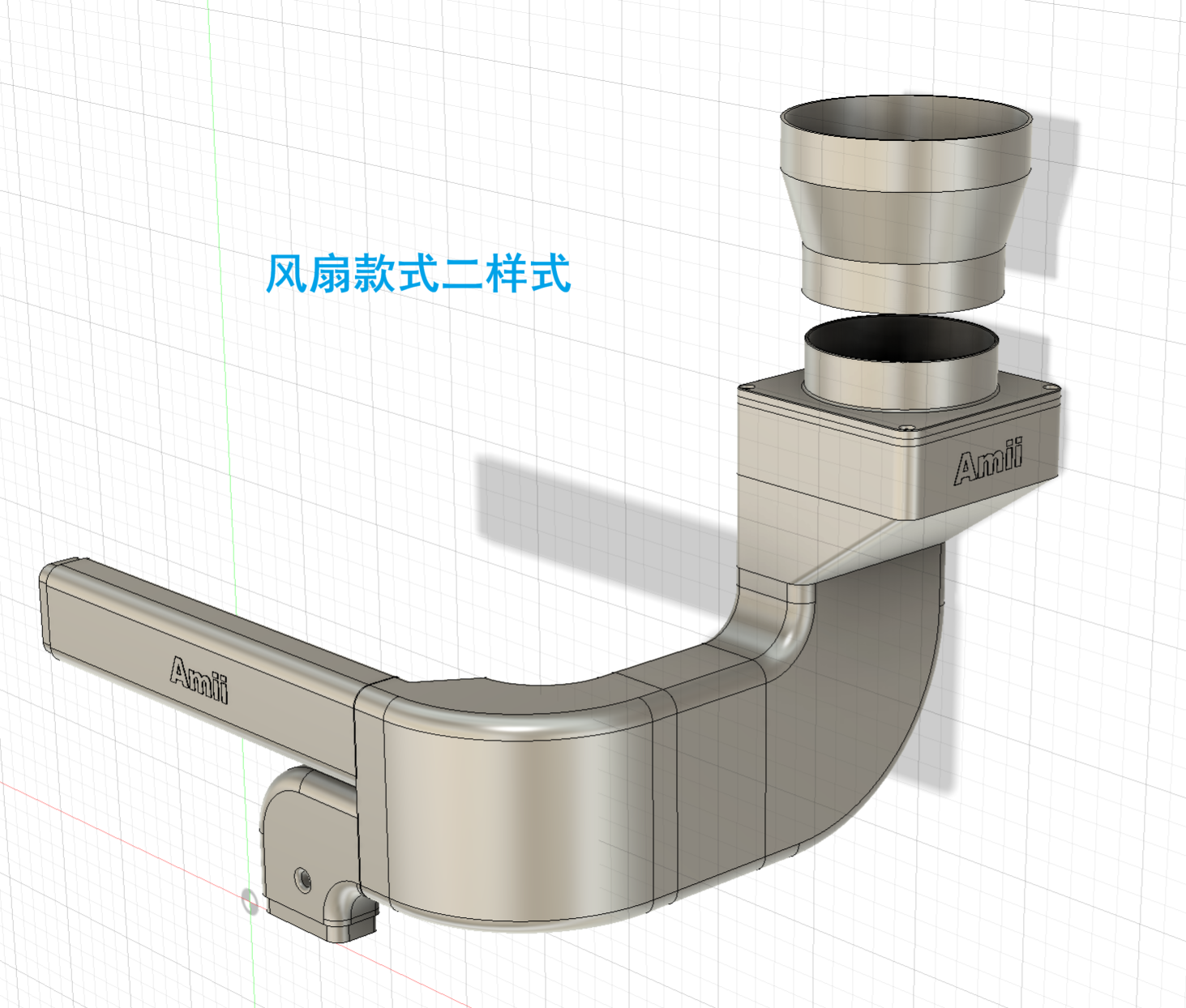

款式二的方式，预留了50mm长度的直通管，可以打印多个，拼接成需要的长度。

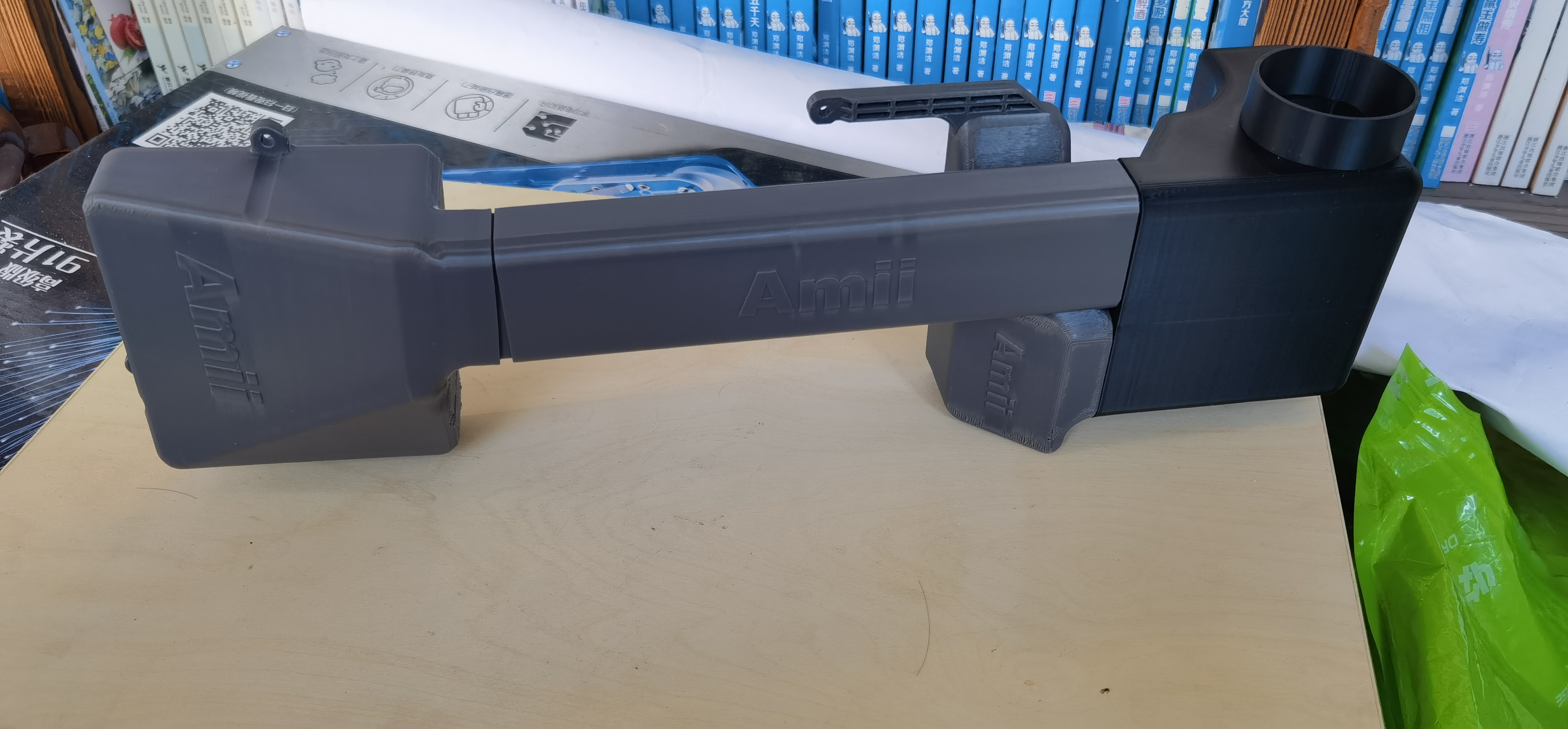

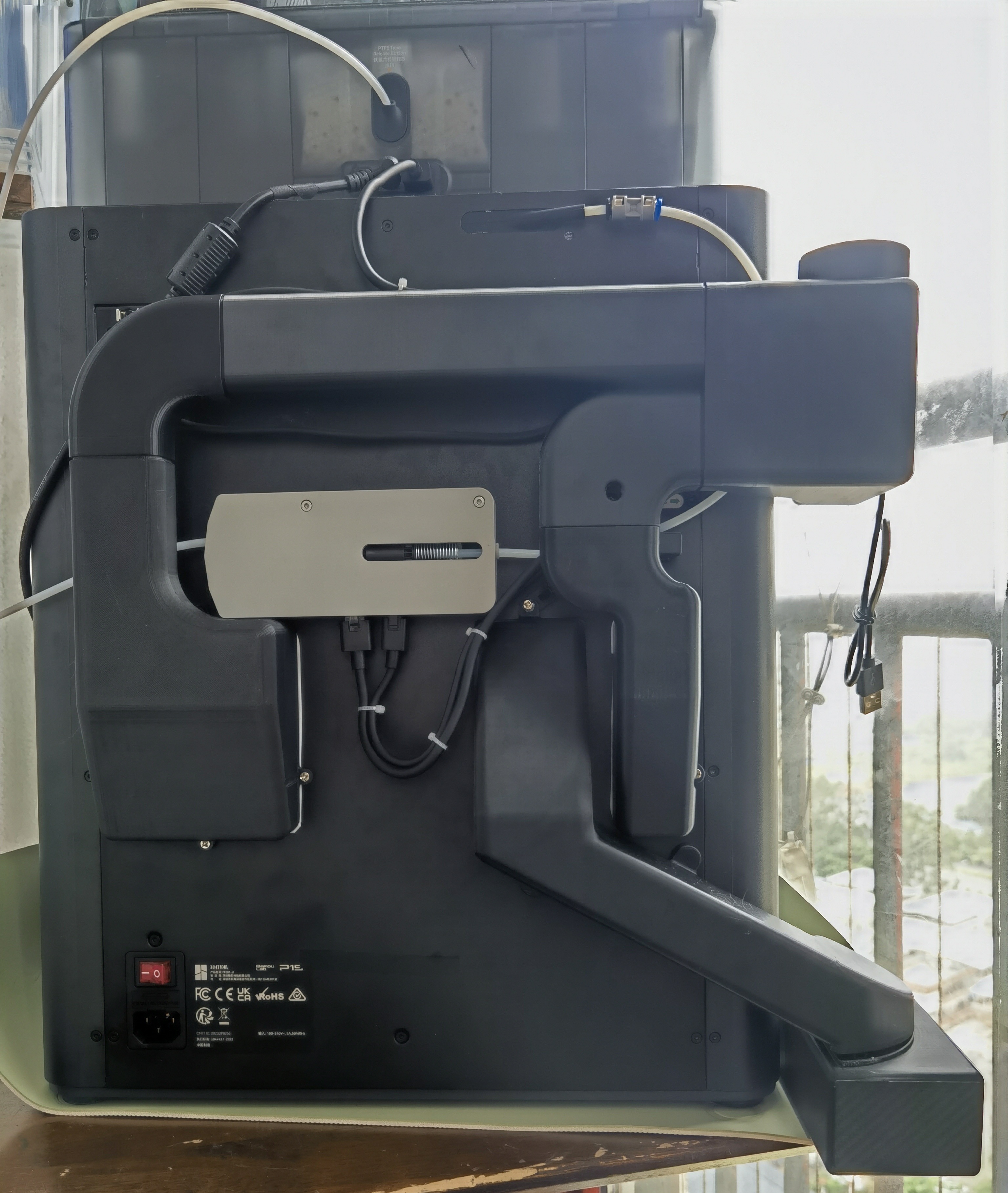

A款背面图

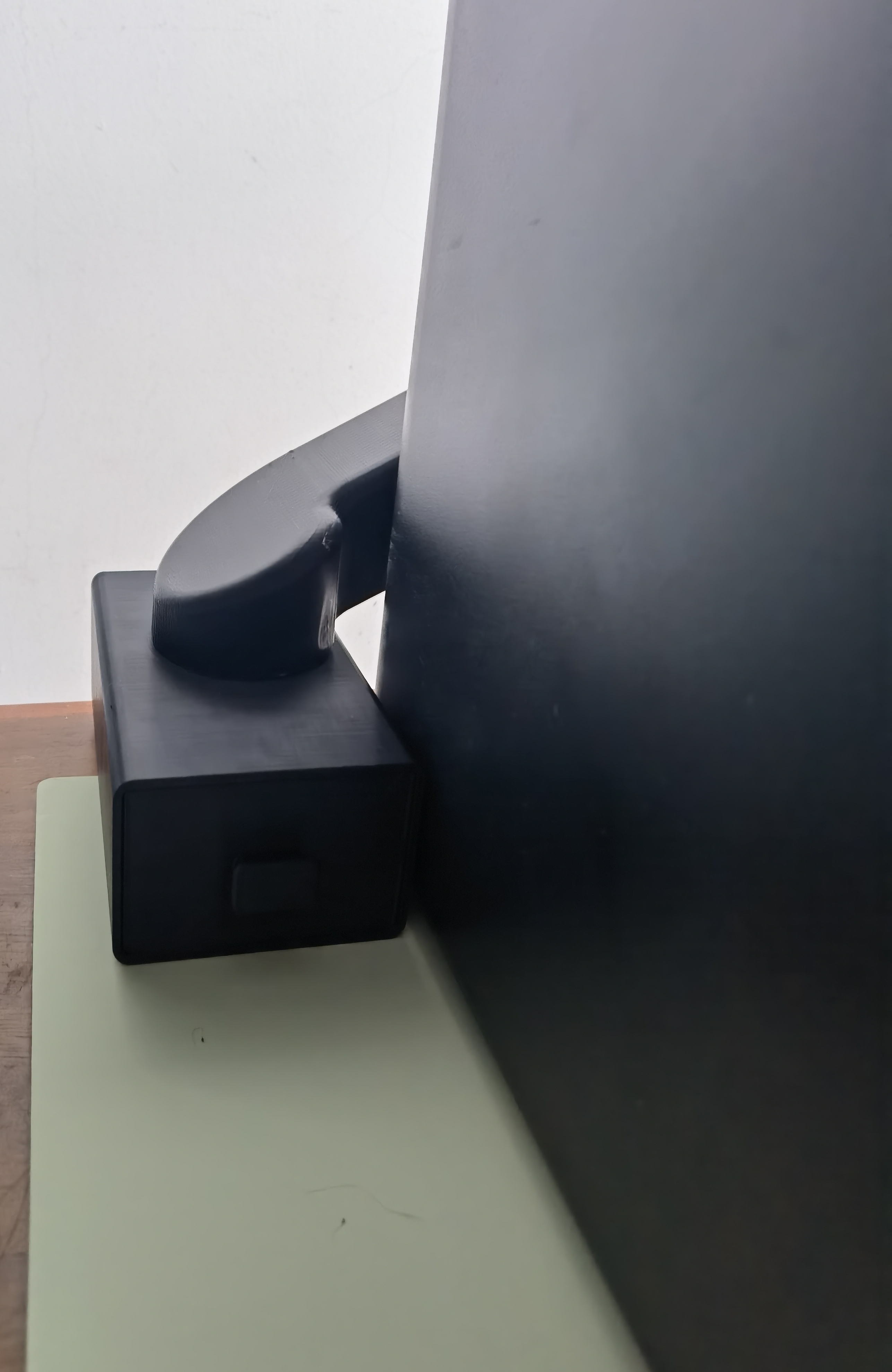

考虑到竹屎排放口可能有有气体排出，同时设计了一个封闭式的竹屎收纳盒。竹屎盒只有一颗螺钉固定，并不牢固，有其周围机箱背板没有预留螺丝孔，因此采用增加磁铁磁吸的方式。这样即可以固定竹屎盒，当竹屎盒堵塞时，左右移动竹屎盒，可以将堵塞的竹屎震动下来，无需拆卸。

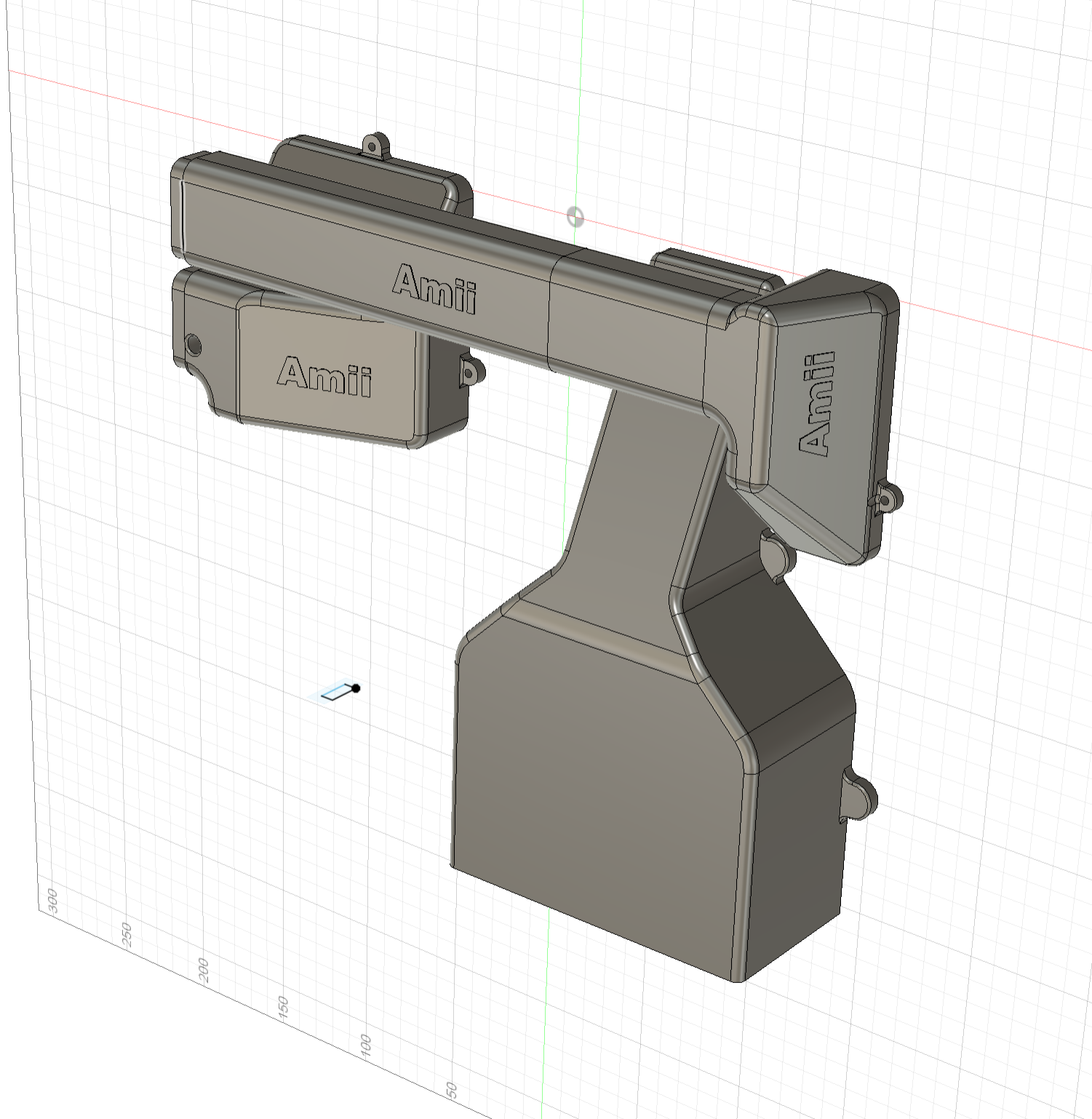

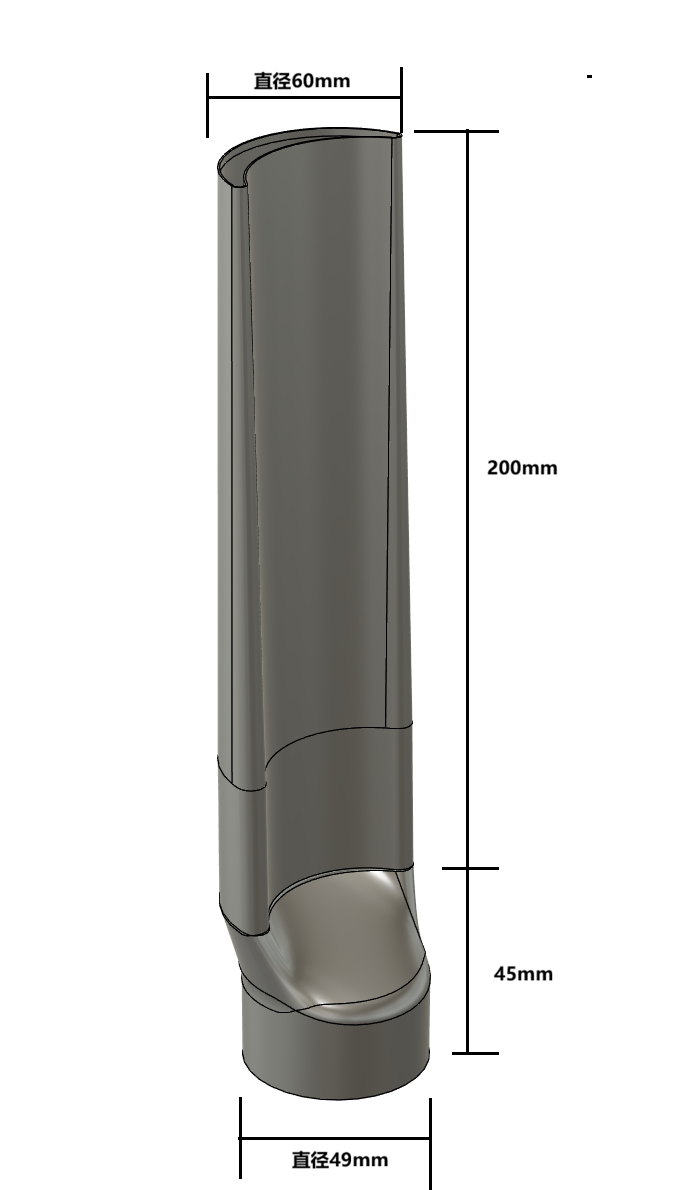

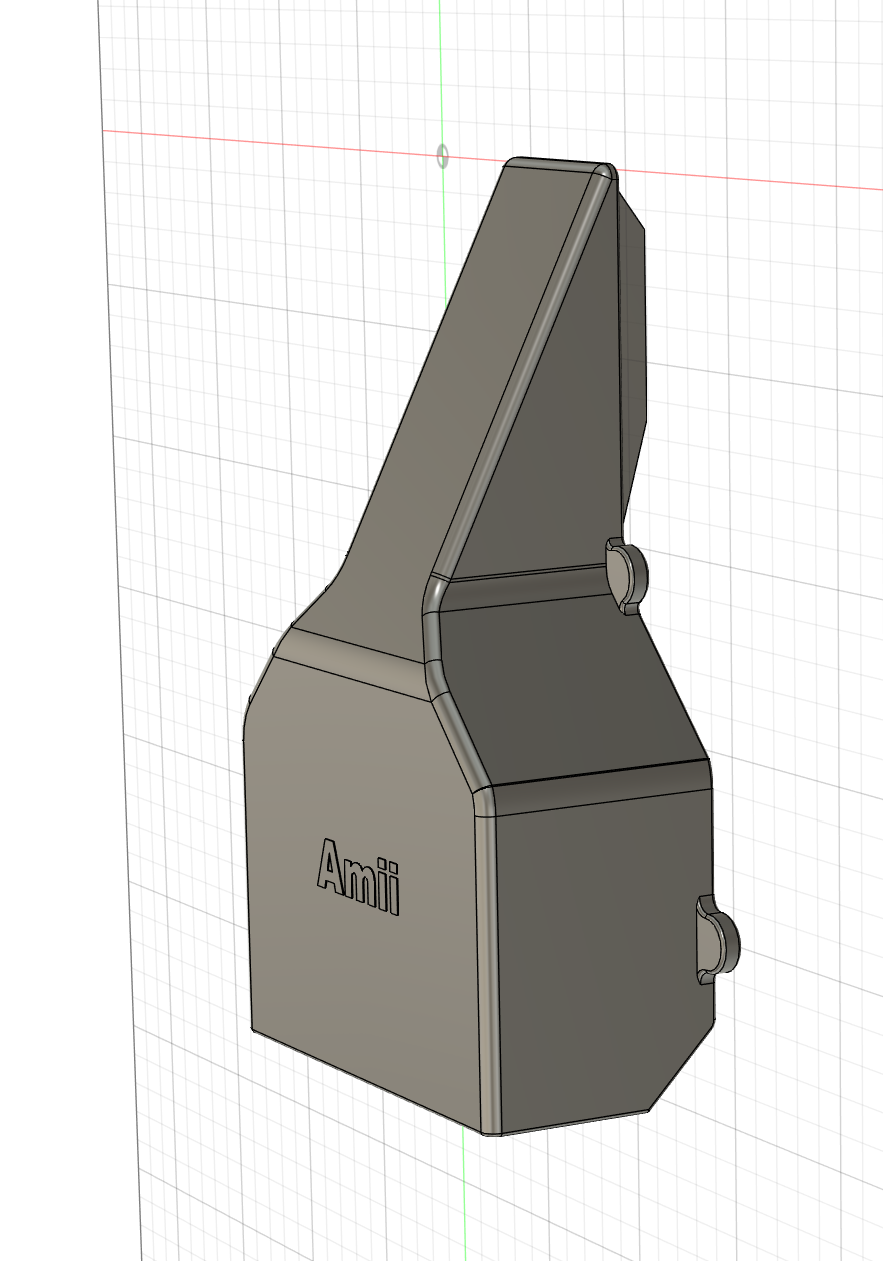

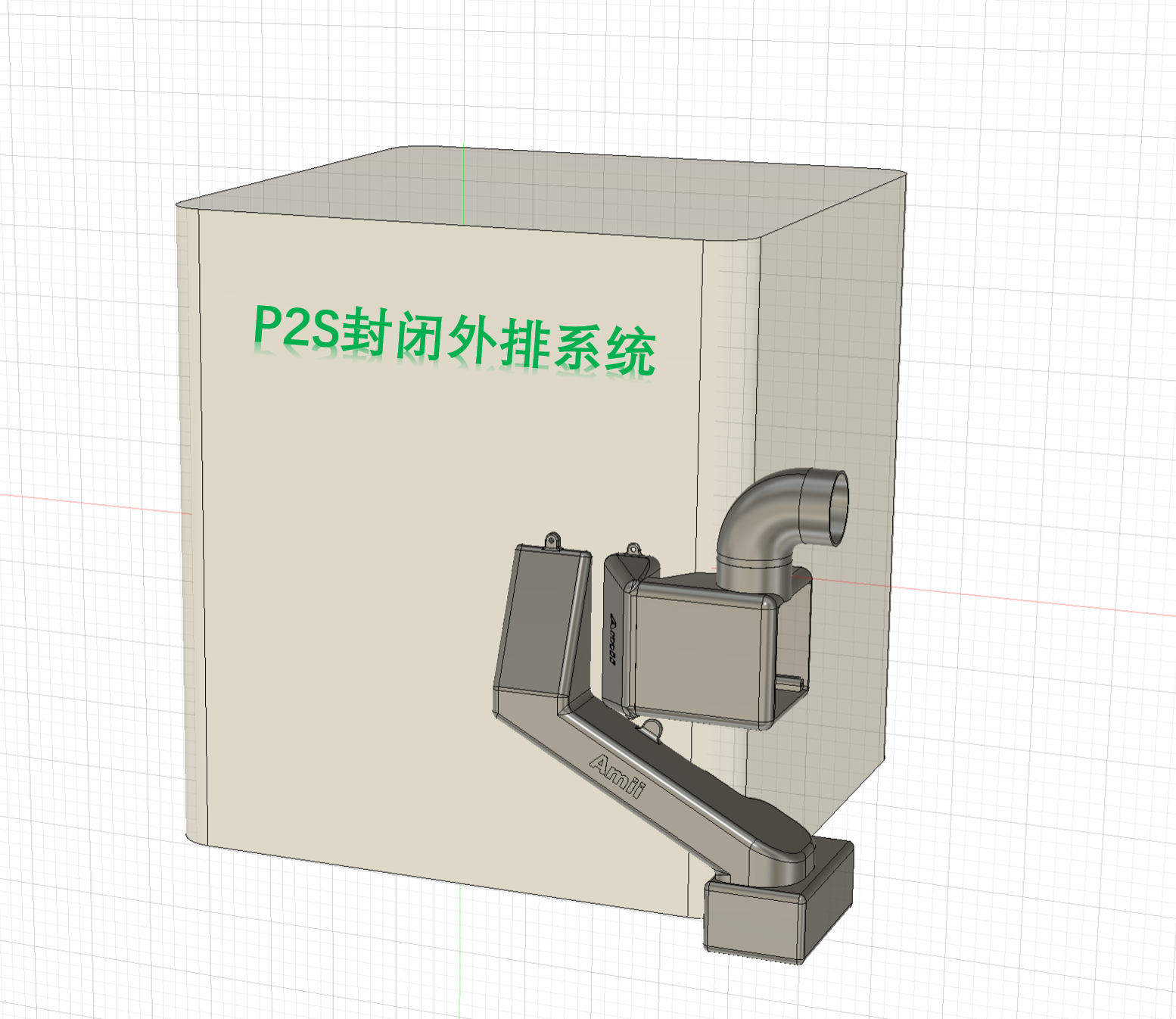

除了方案图中的竹屎盒外，新增了C款直落竹屎盒。鉴于C款的竹屎盒不是很方便使用，并且收纳盒比较小，特意设计一款直落式竹屎盒（在第5盘），采用磁吸的方式，取装方便。

注意：直落式竹屎盒和A、B、C款的竹屎盒中选择一个打印即可，不要重复打印。

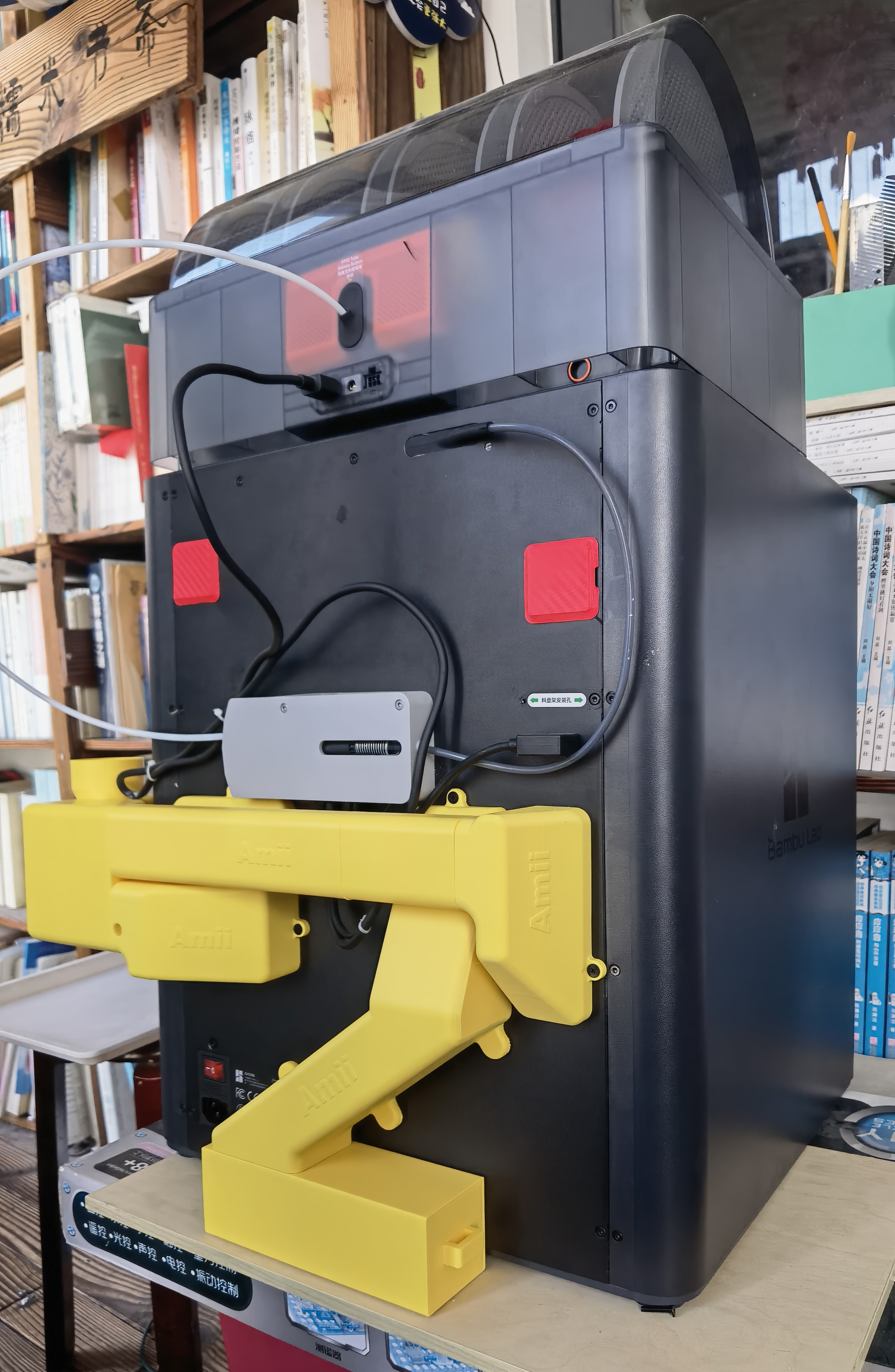

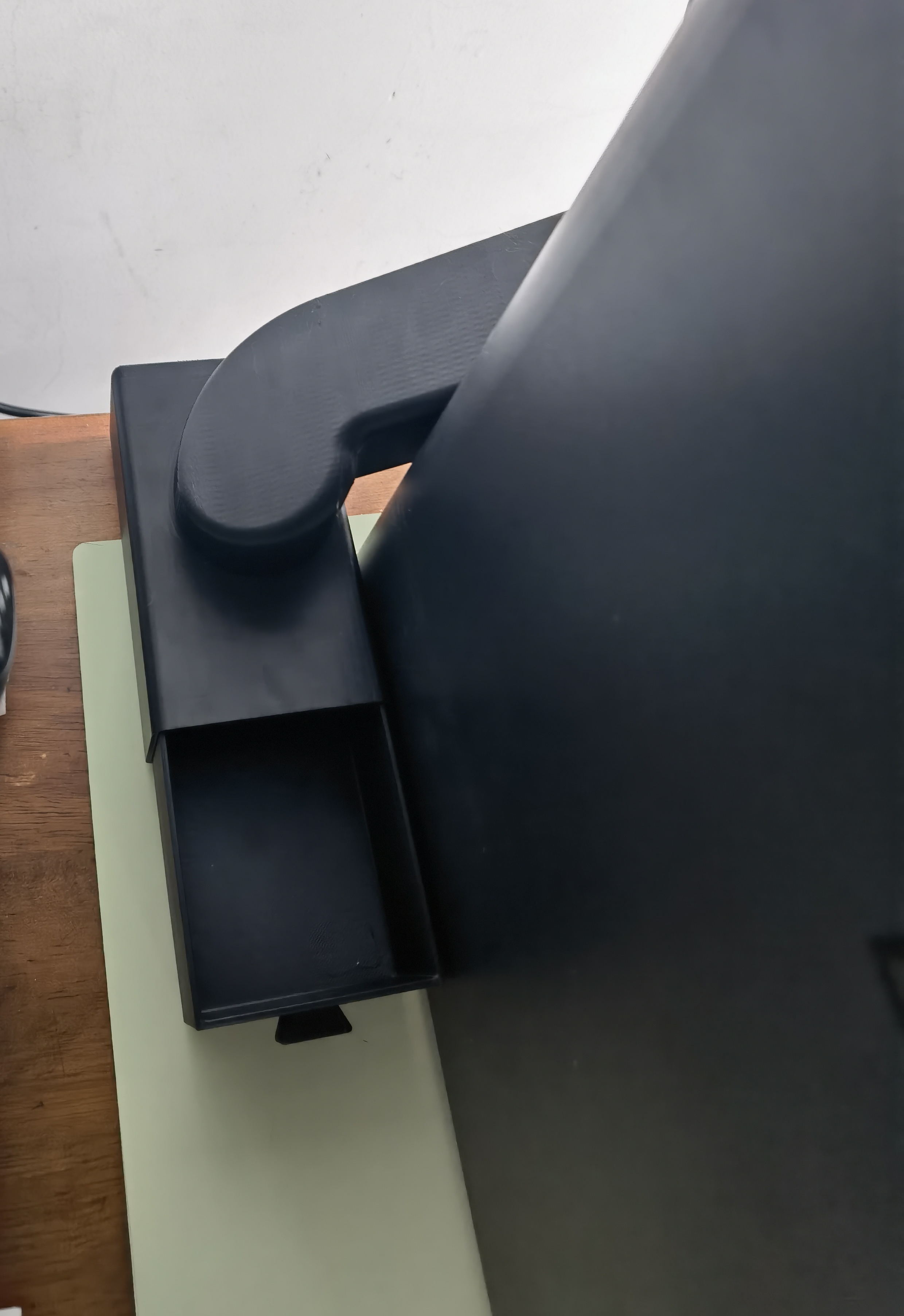

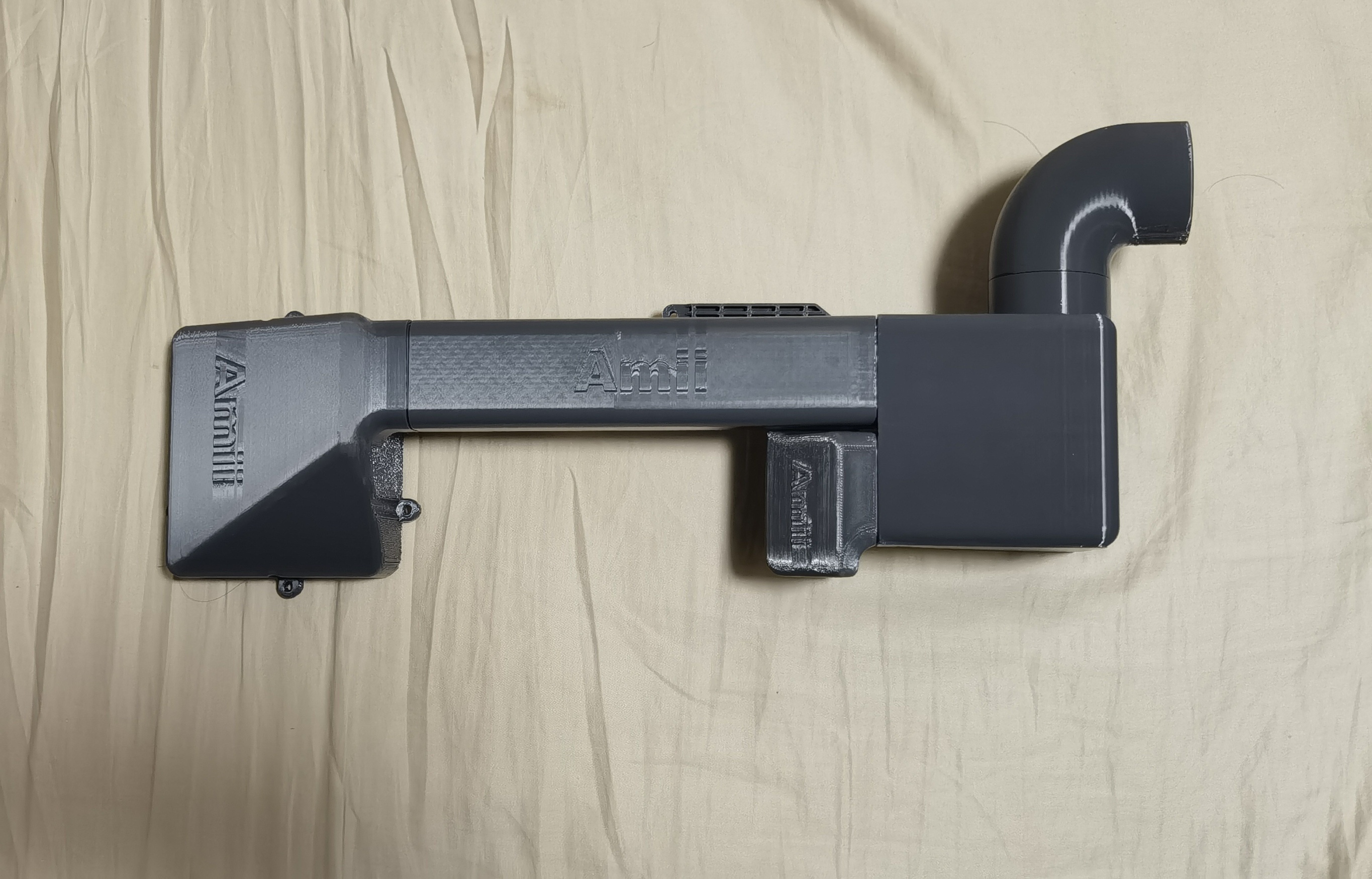

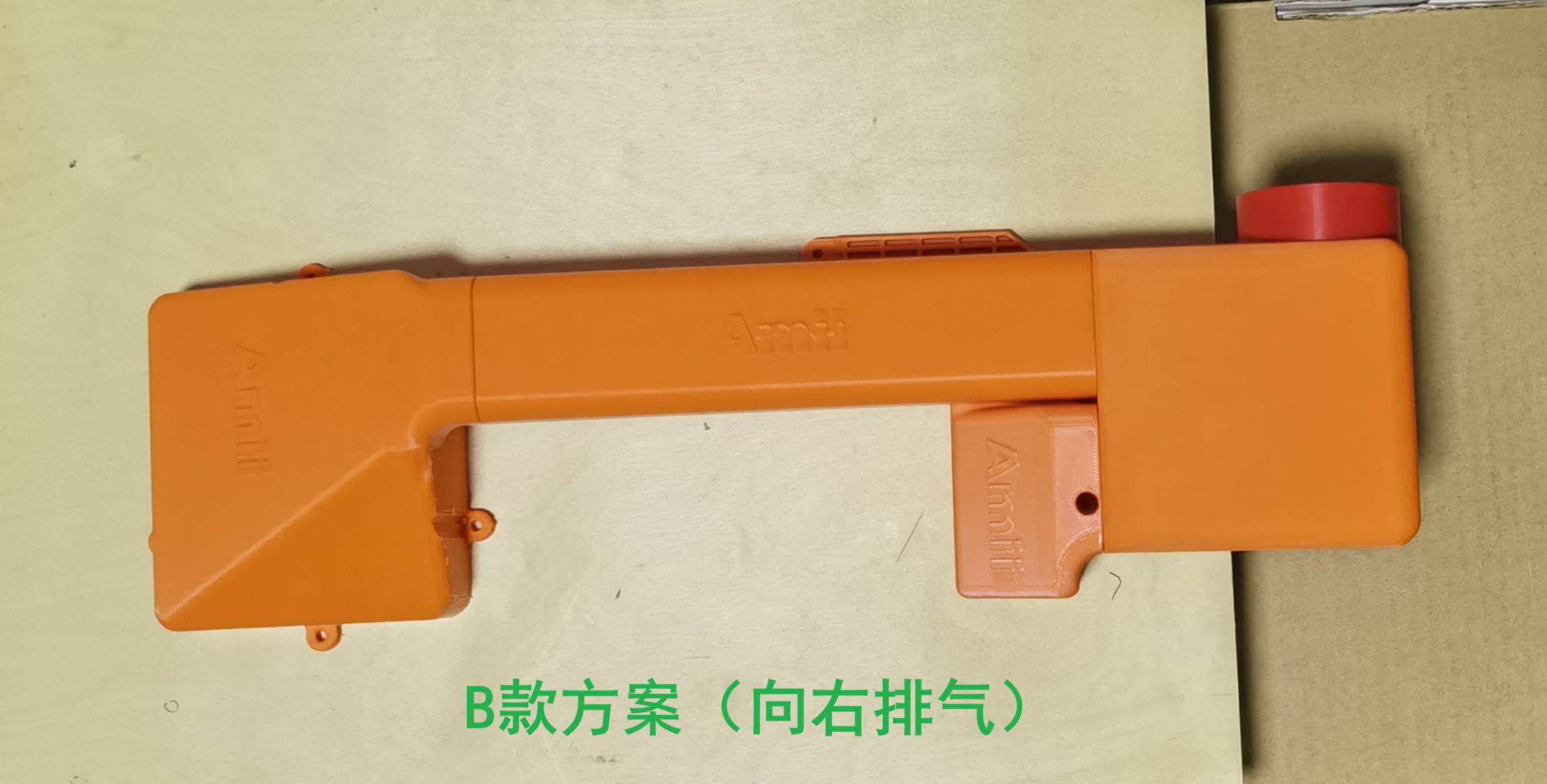

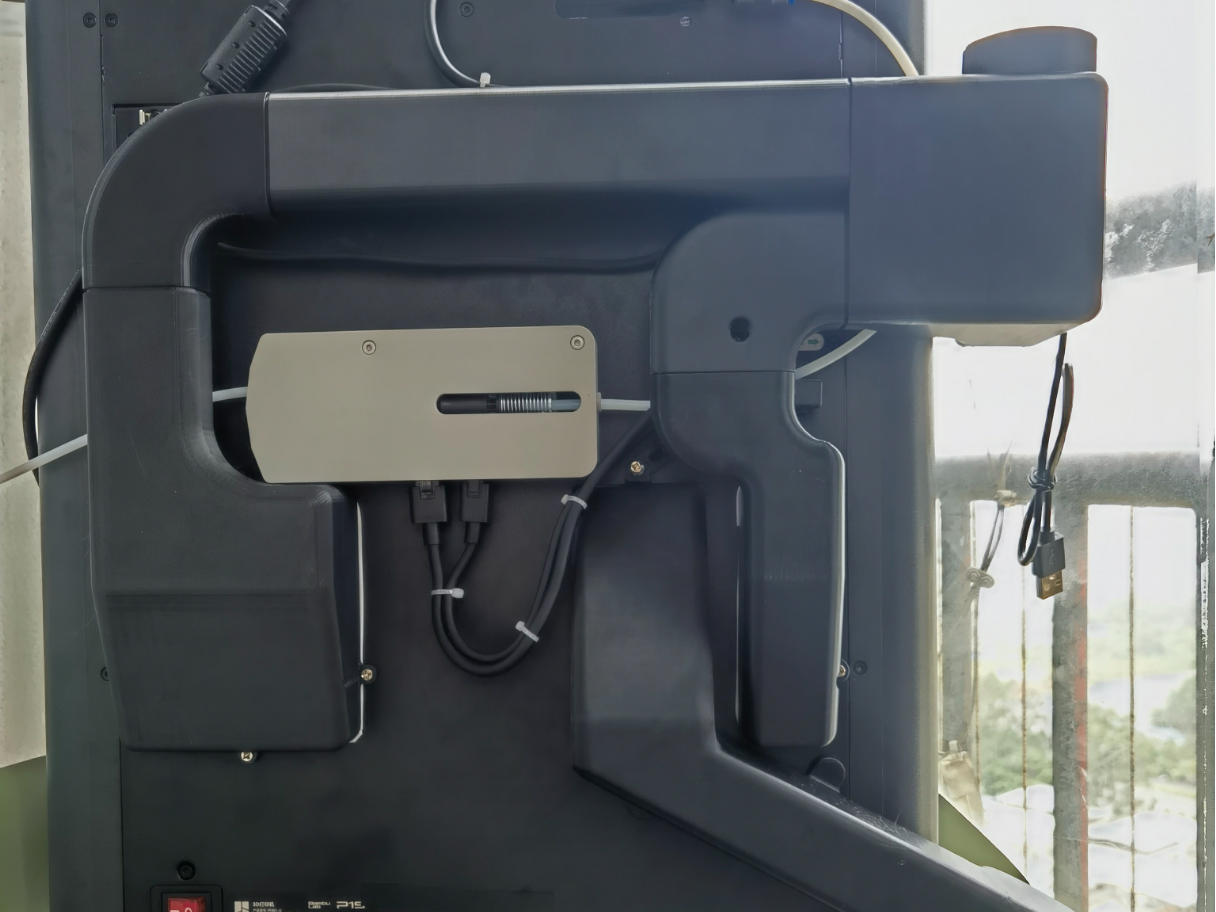

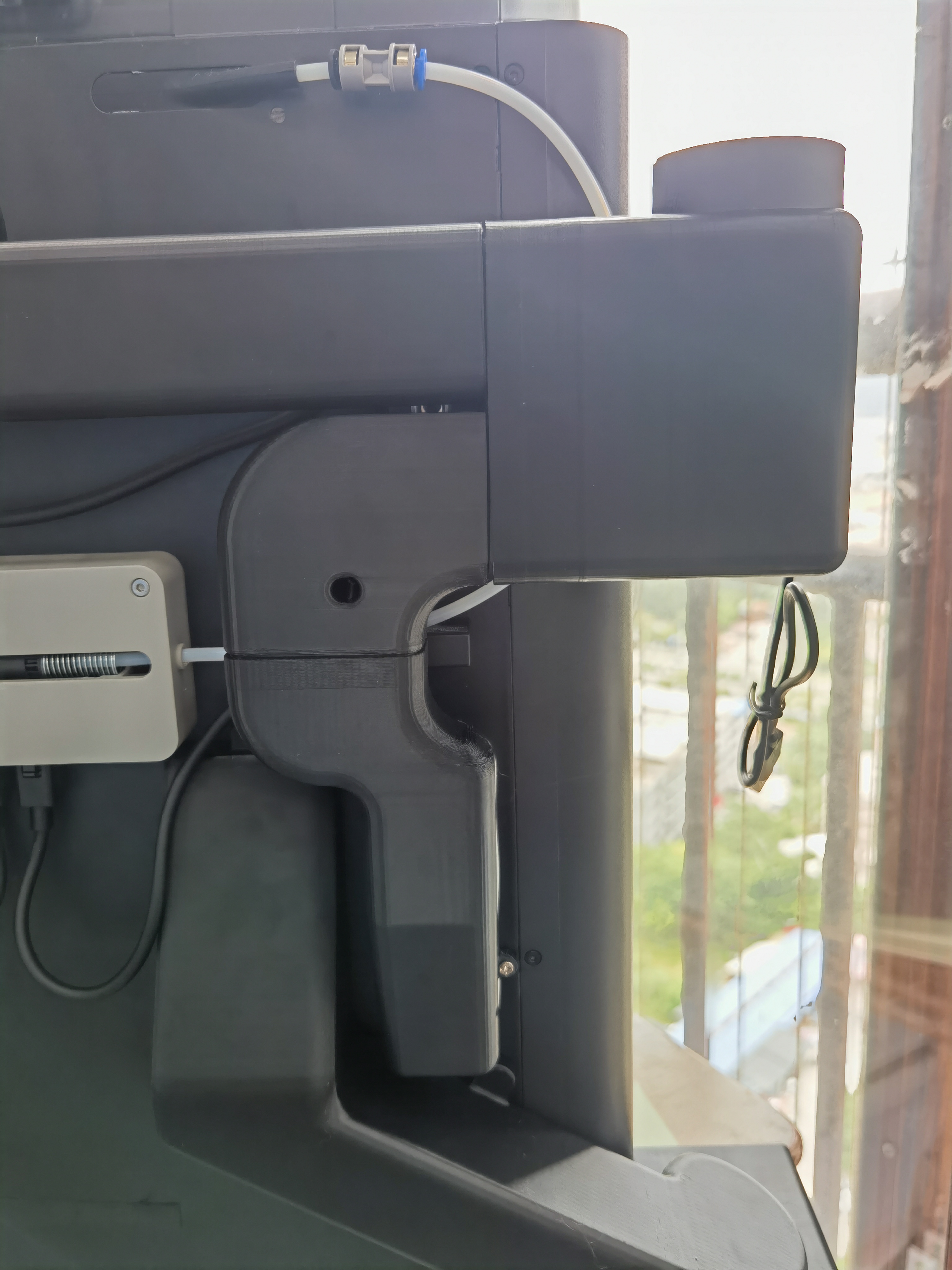

B款方案实物：

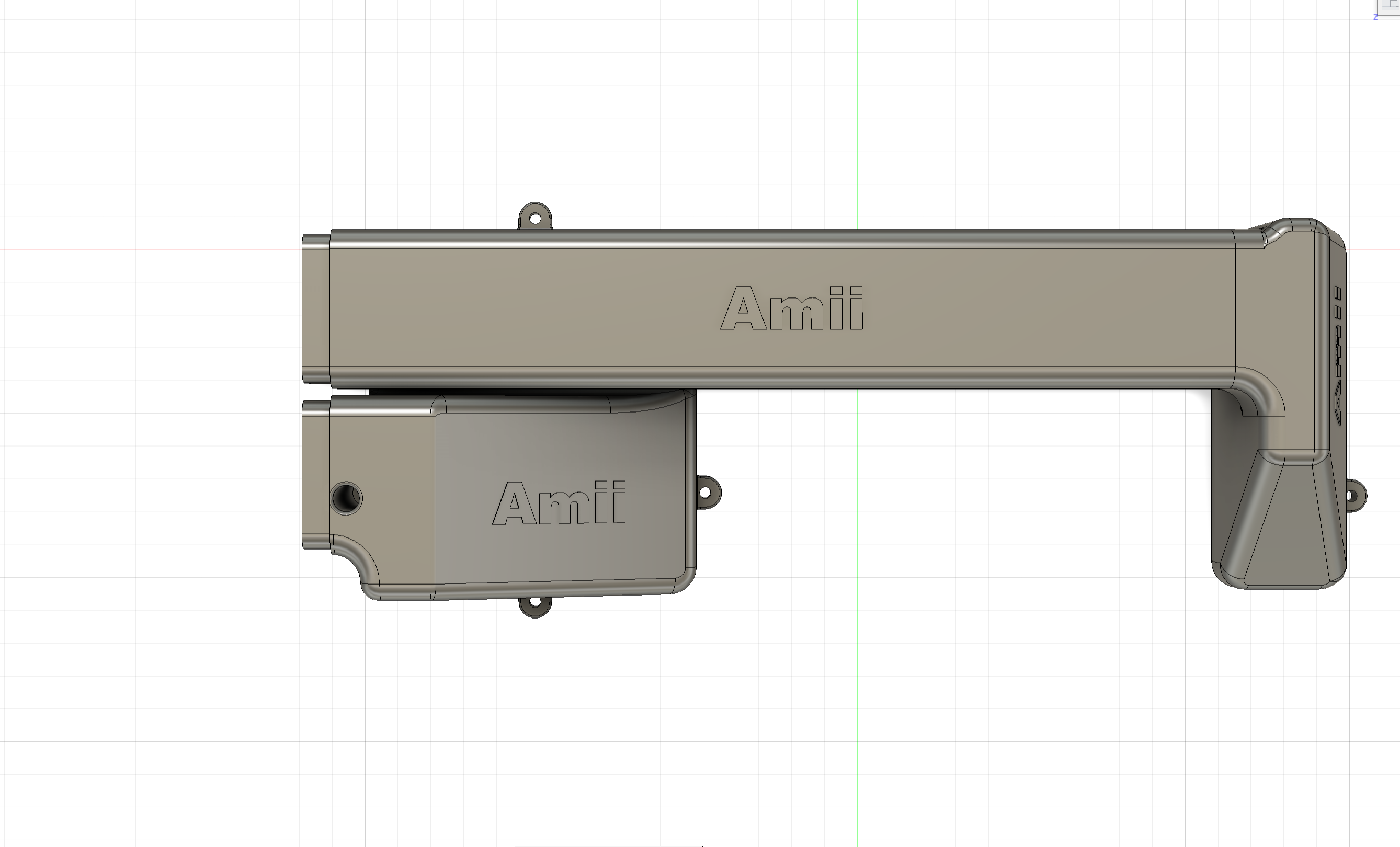

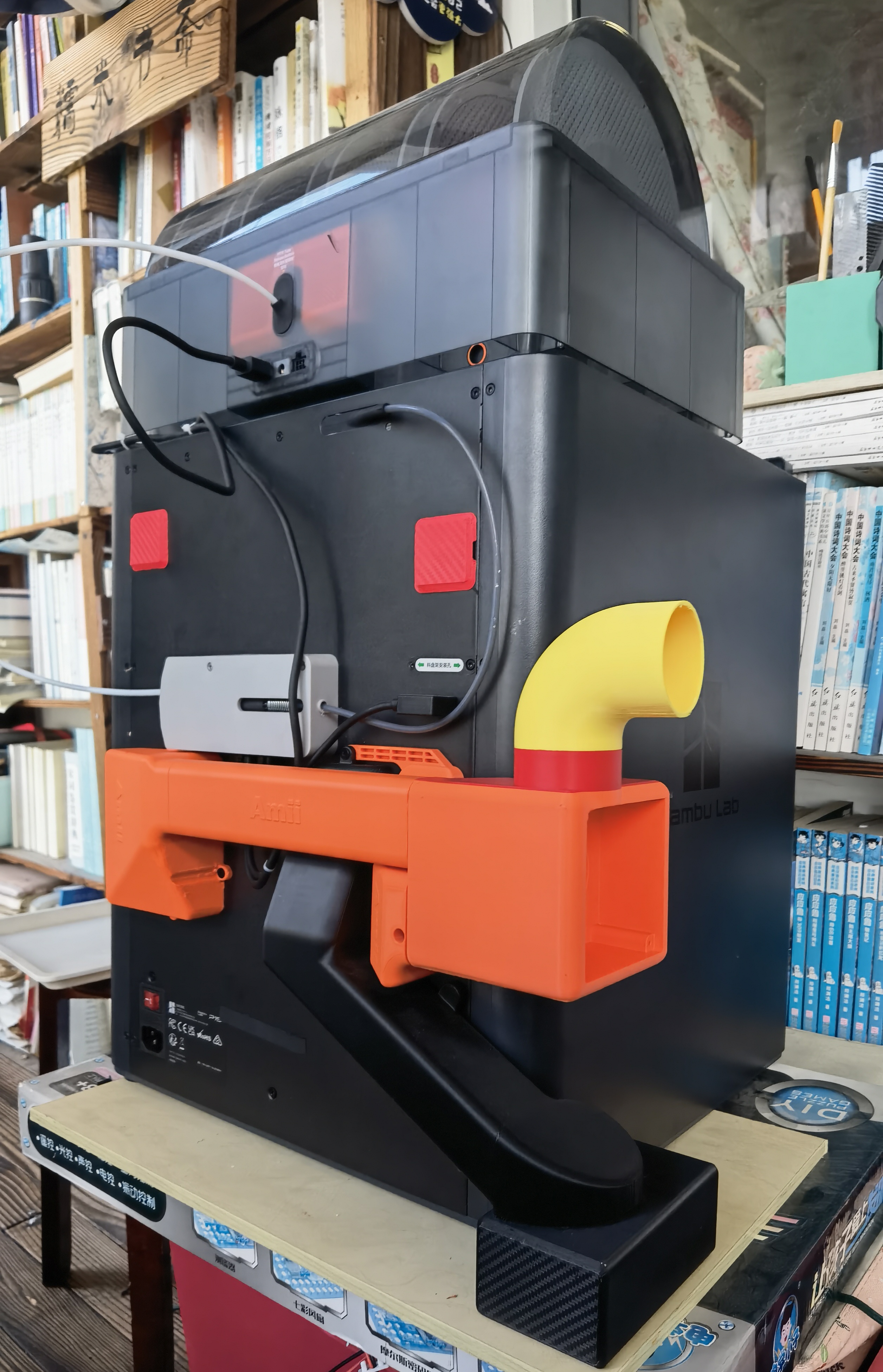

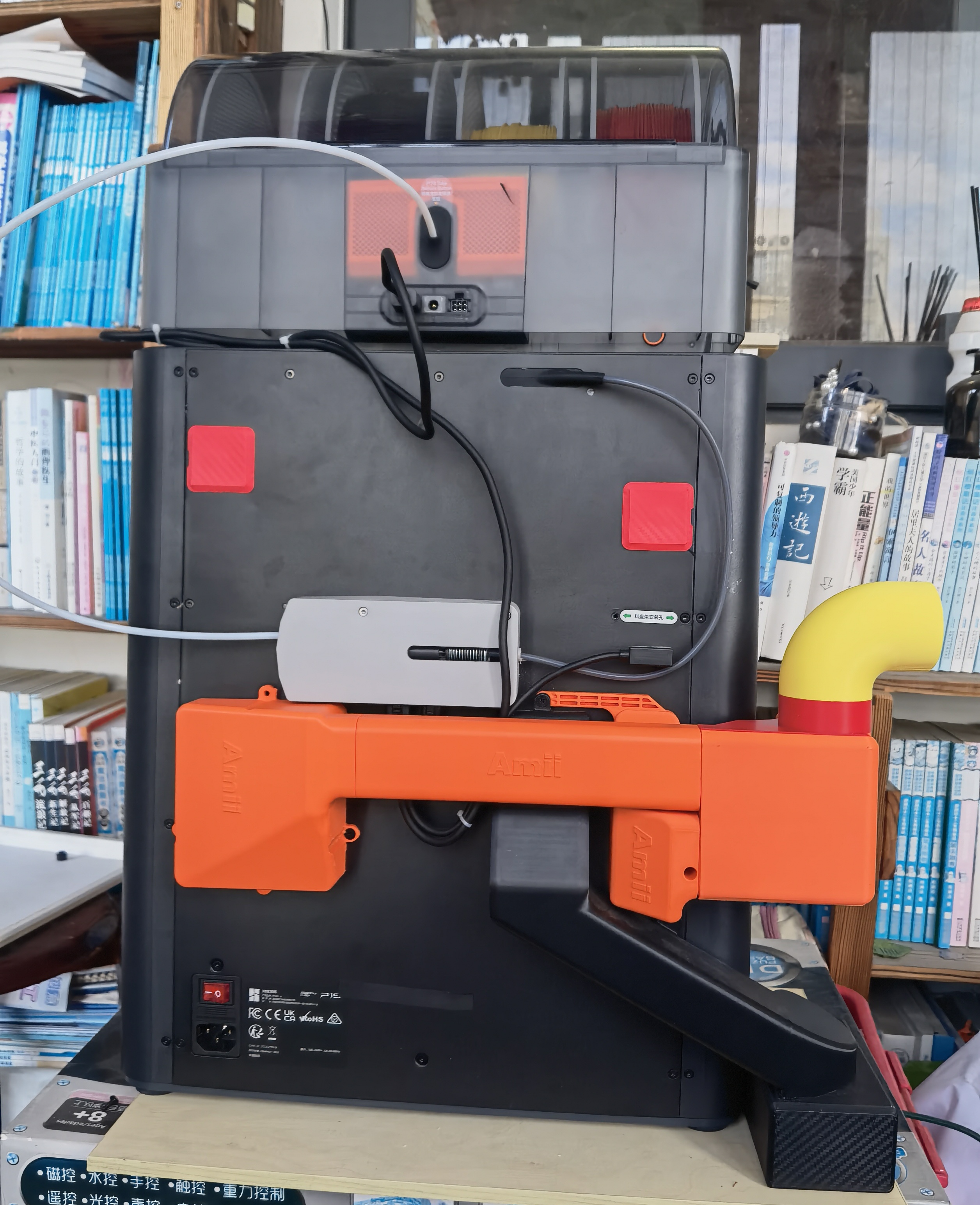

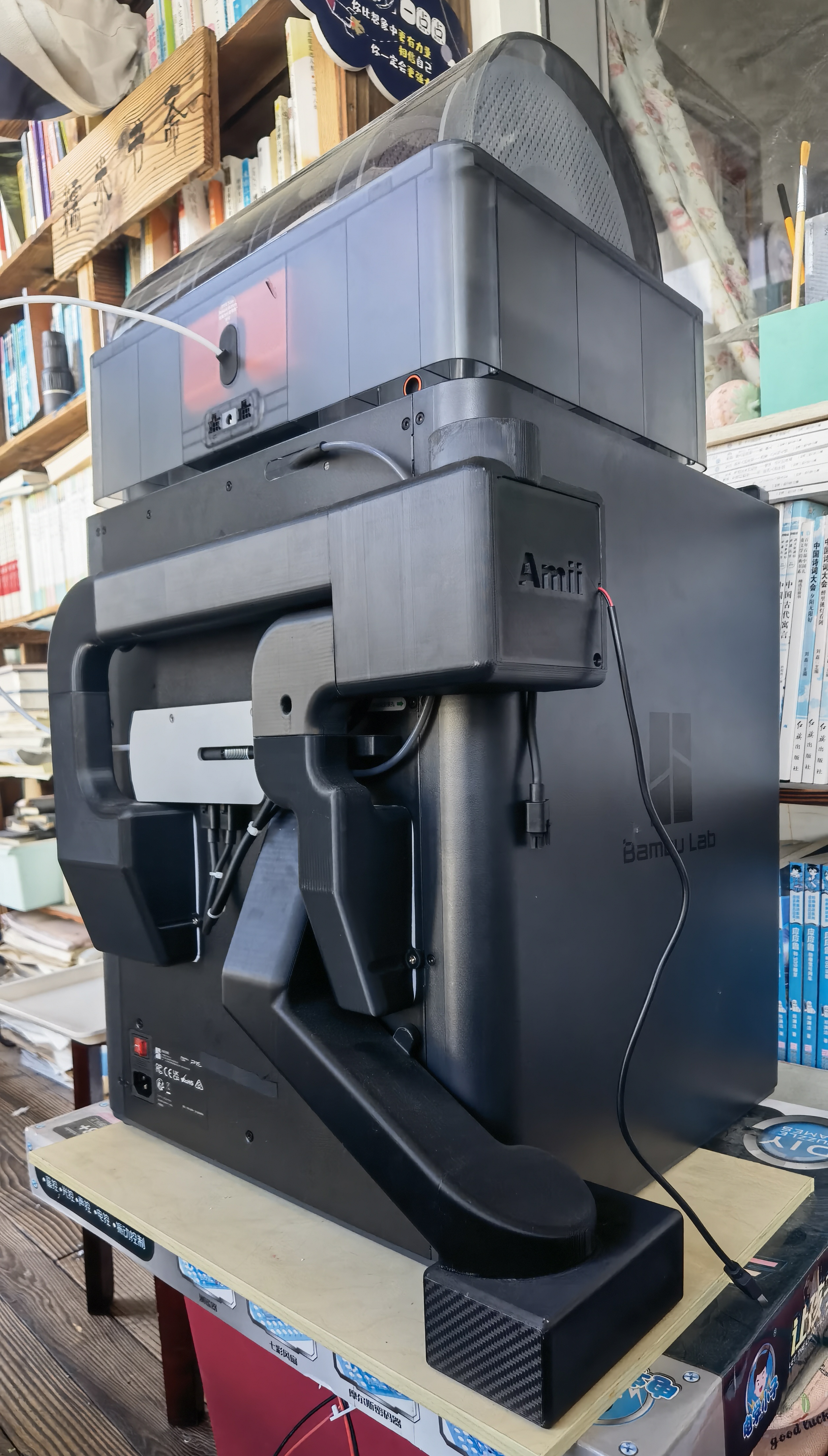

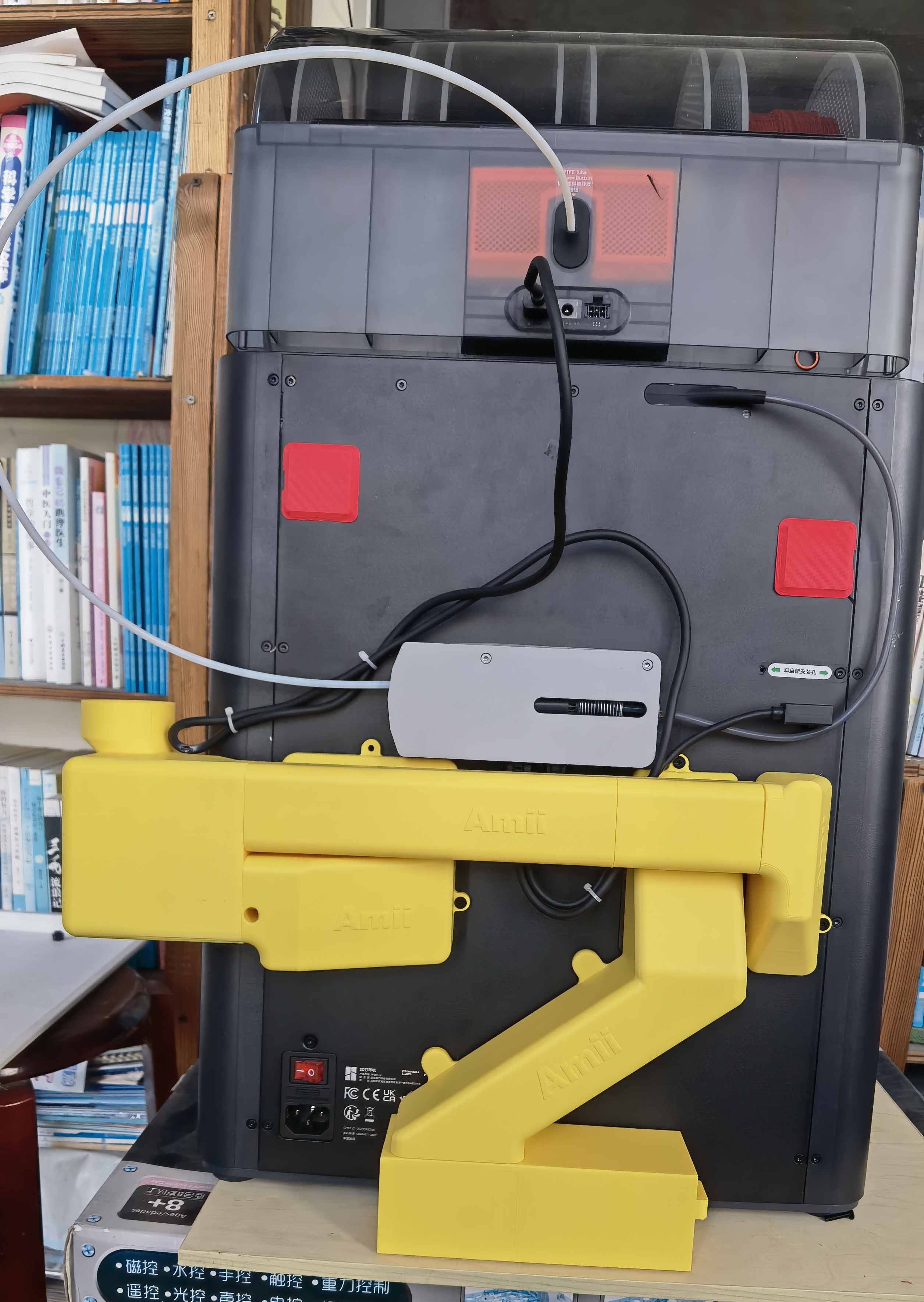

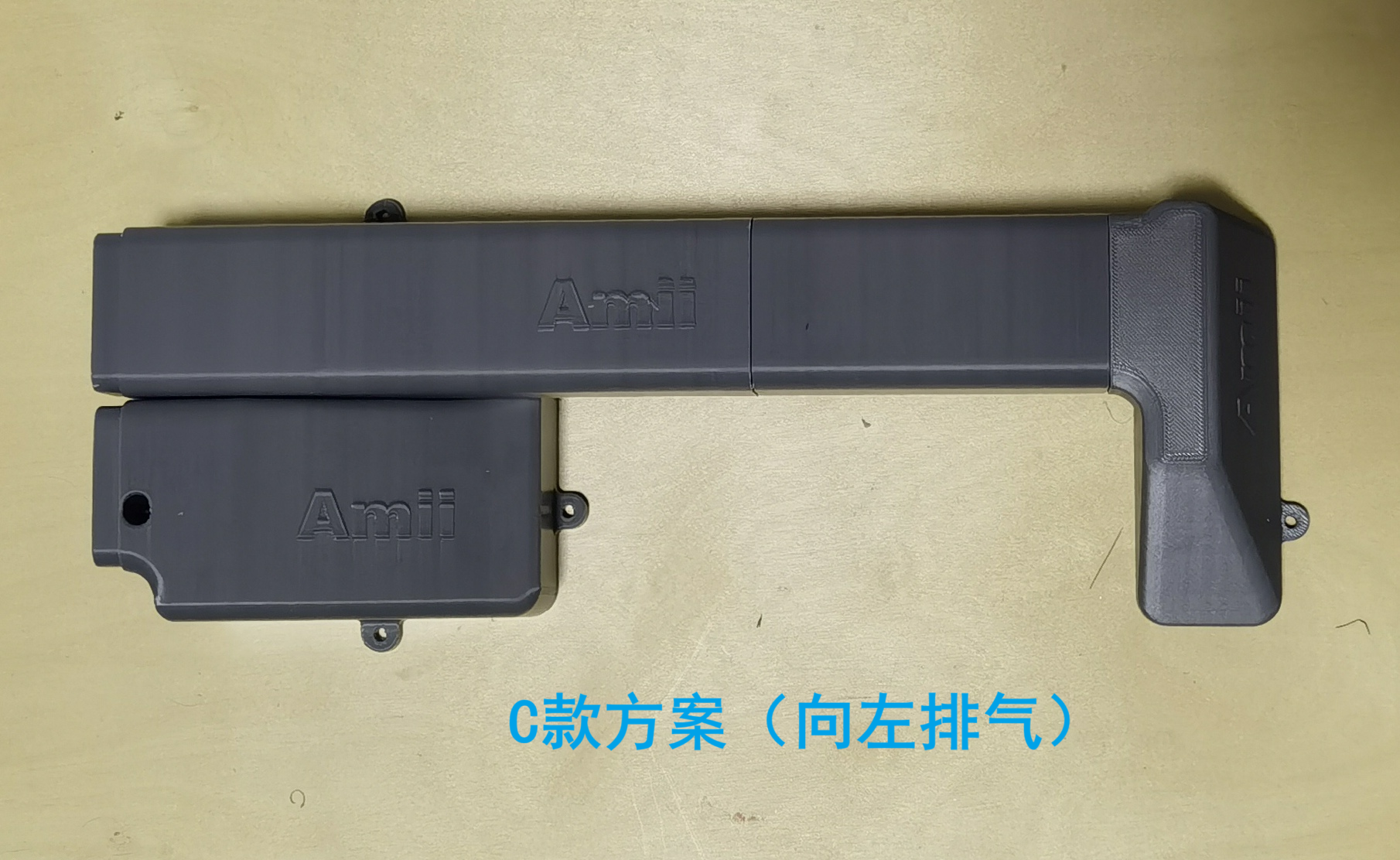

C款方案实物：

排气方向向左，跟B款相反，方便右边是墙壁无法安装风扇的时候。C款同样兼容两款风扇形式。

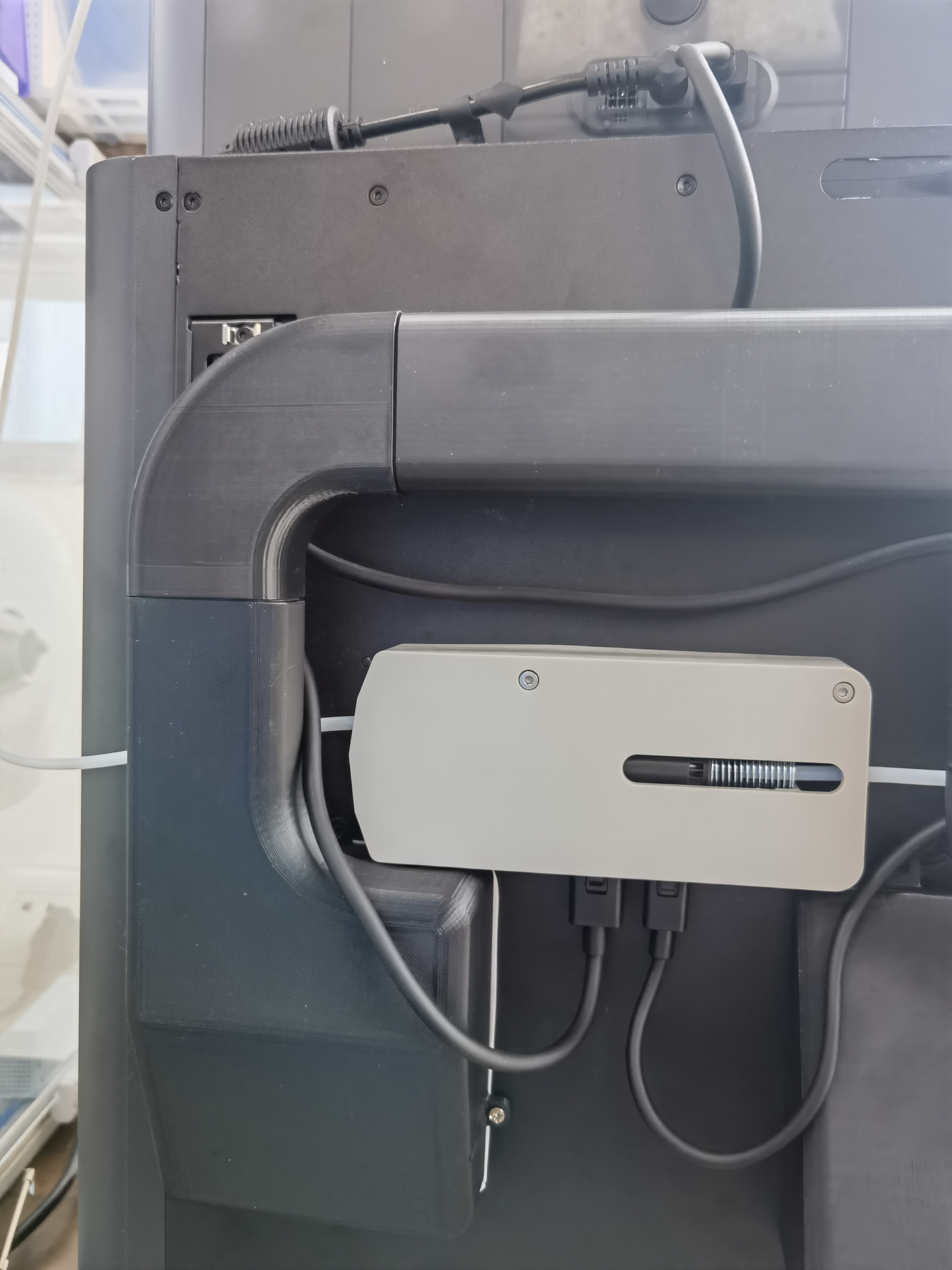

整个排气系统厚50mm，中间留出了各类线和管的走线。采用主动涡轮风扇进行排气，排气强劲。外排口可以接入直径50的波纹管。

排气通道截面为45mm*25mm，约等于直径为40mm的圆管。排气系统利用机箱后面预留的螺丝孔固定，无固定位置的采用磁吸辅助（竹屎盒使用了3颗直径10mm厚2.5mm的N52磁铁）。为了更好密闭，可以在左右两个排气口上增加1MM的泡沫棉，再螺丝固定。

全封闭的方式，竹屎收纳盒也做做成封闭式的，可以减少噪音的泄露，同时杜绝了有害气体的排放。

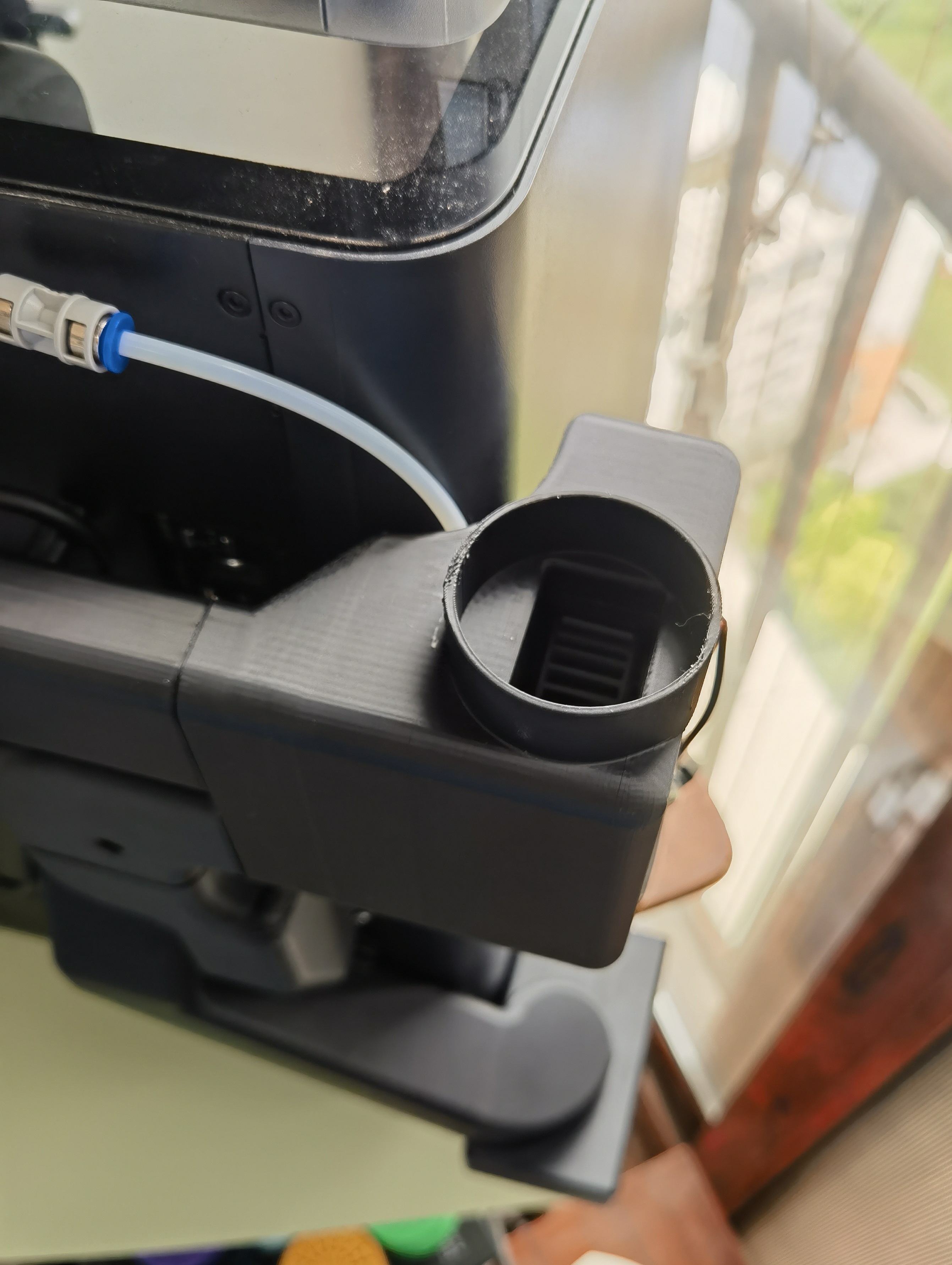

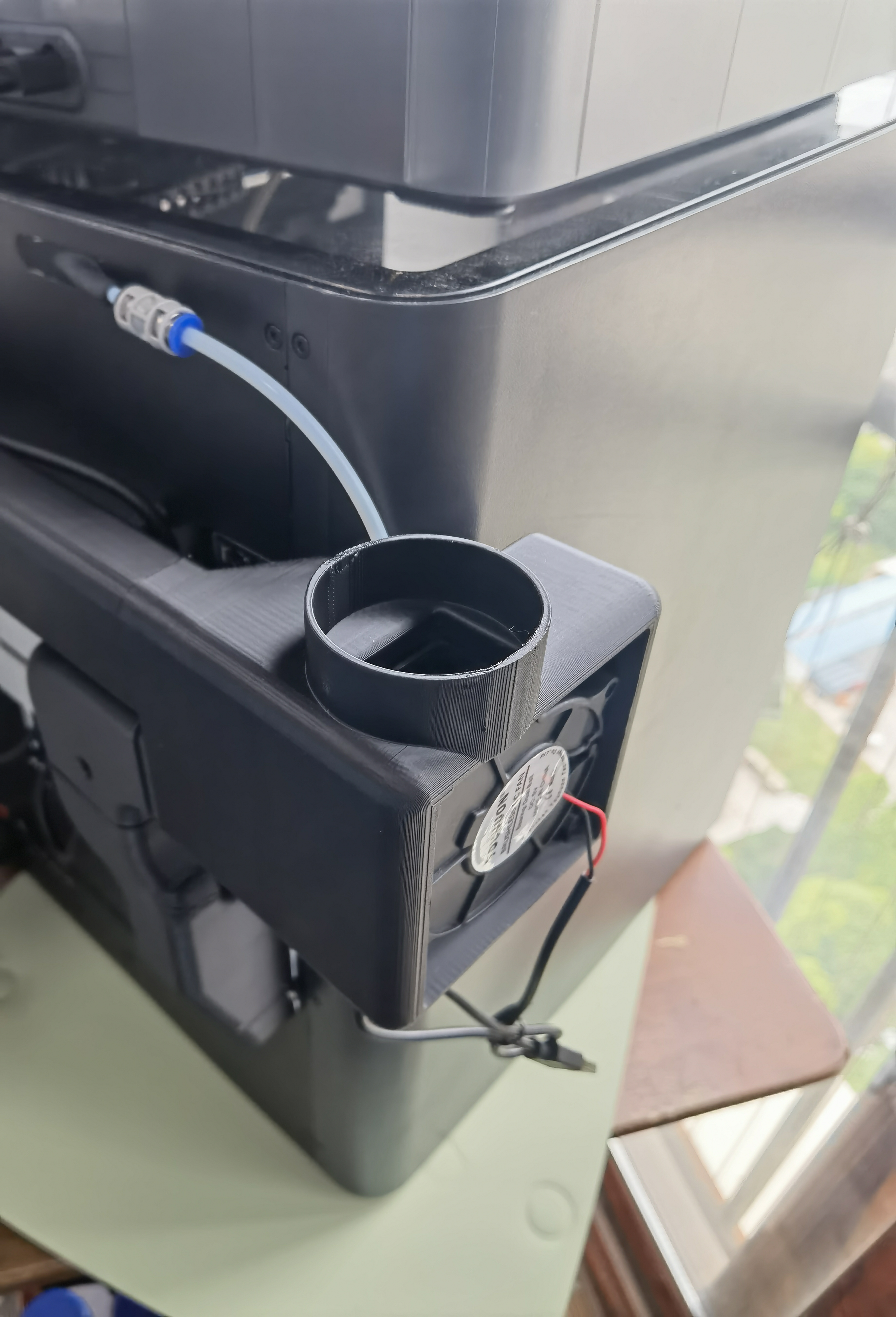

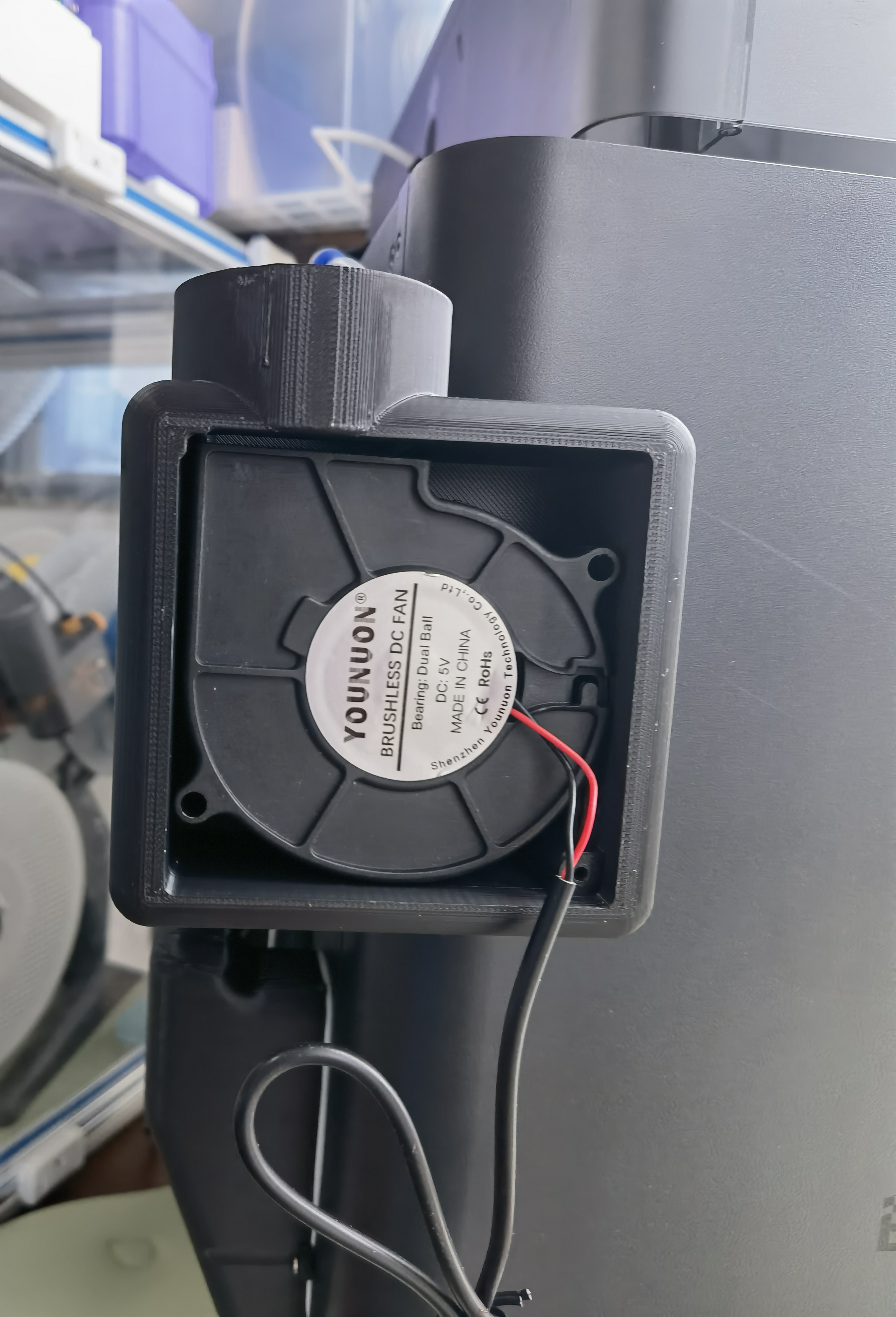

主动排气，采用了一个7530的涡轮排气扇，采用5V USB供电，可以从p1S或X1C的机箱内部取电，非常方便，同时使用了3档控制，方便各个耗材的气体排放。

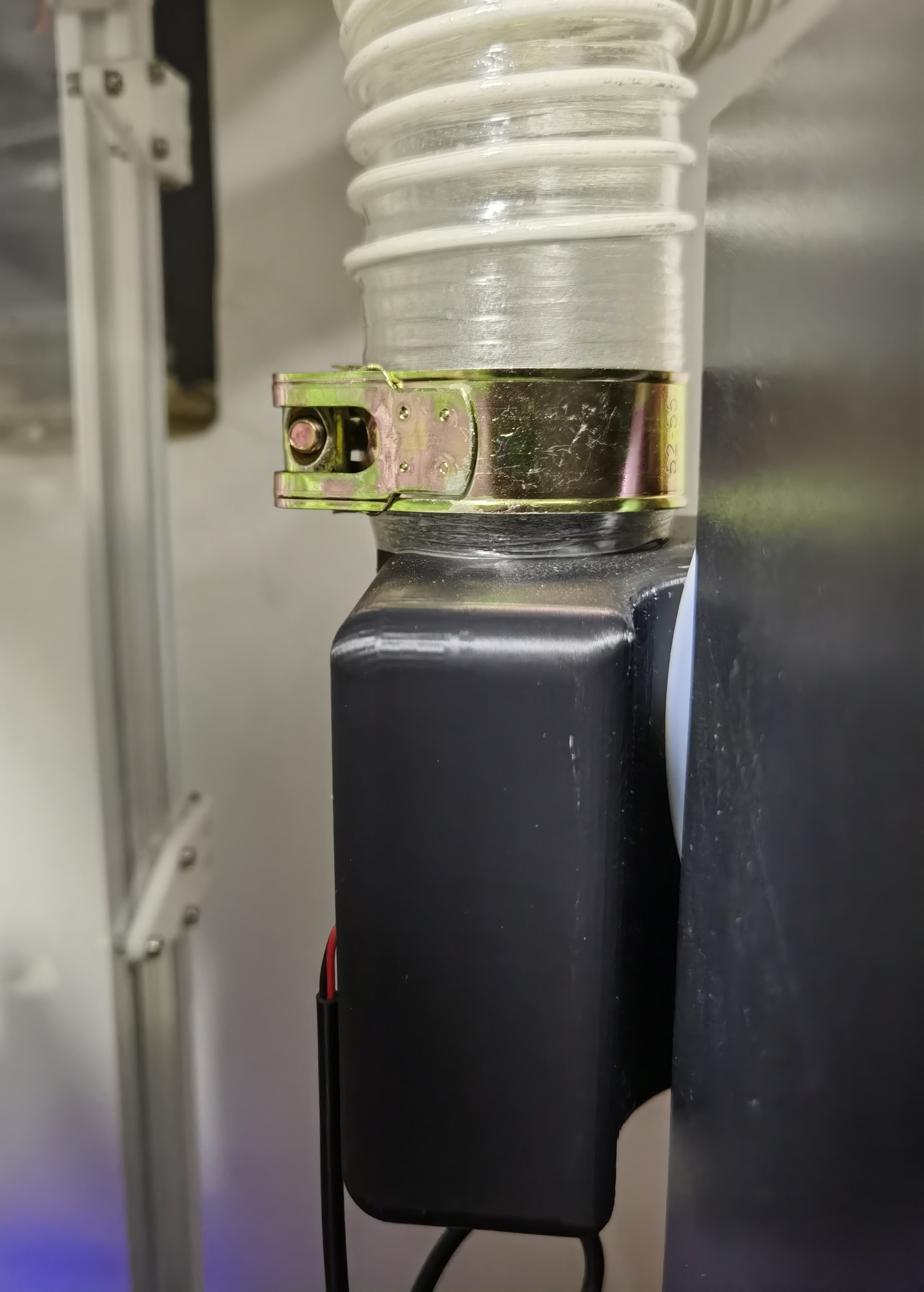

排气口可以直接接入直径50mm的波纹管，也可以接入转接口、弯头或法兰，转接其他口径的排气管，将废气排出屋外或接入空气净化器。

新增了部分配件，均放置在配件的配置文件里，可以选择打印。

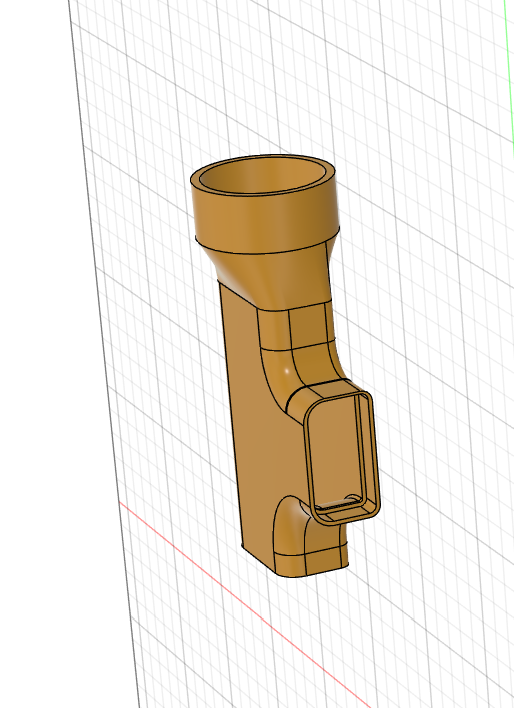

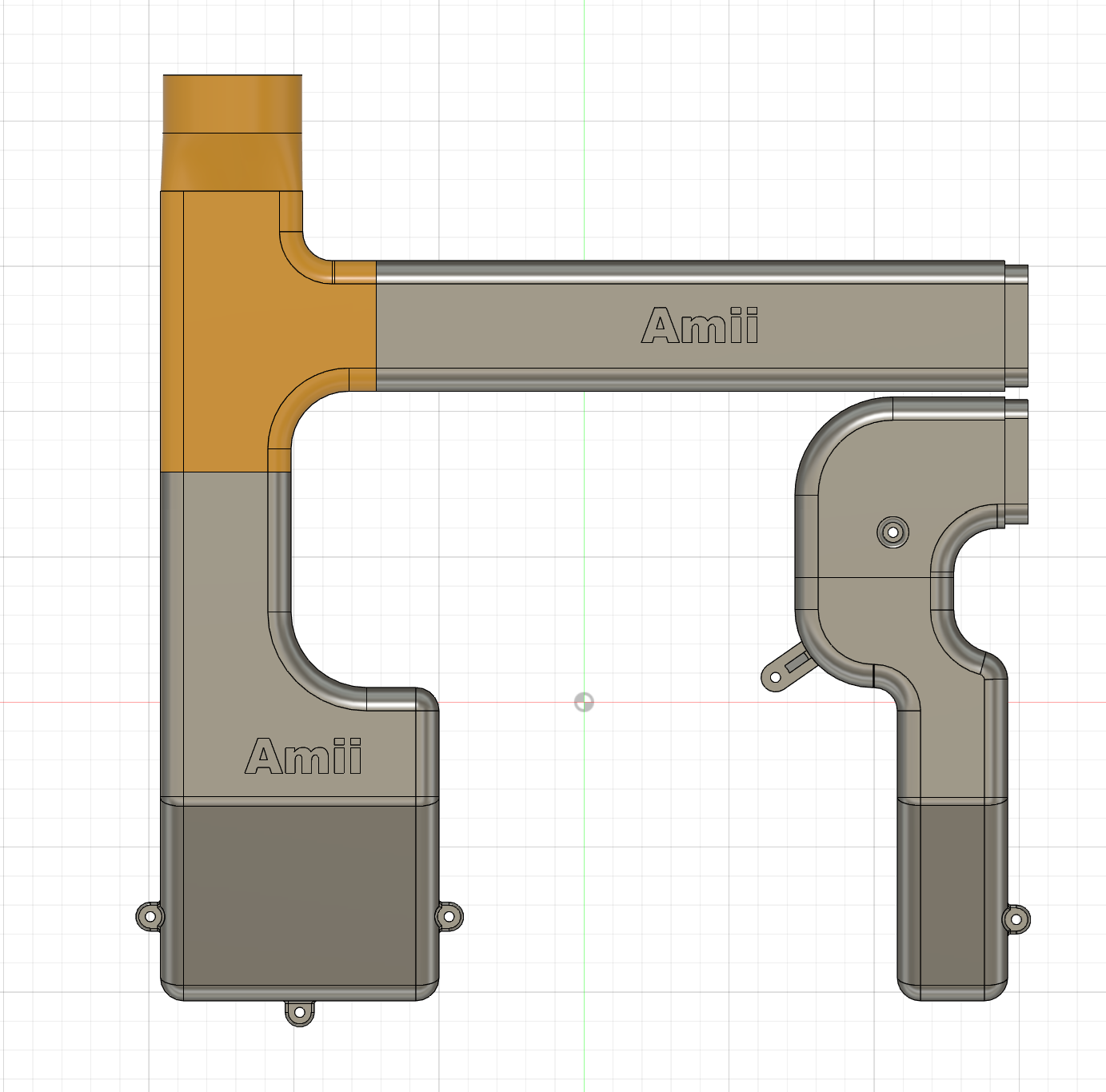

A款三通

此款三通配合A款方案使用，可以接入其他机器的排气系统，共同排气。

新增了空调空洞排气组件（放在了配件文件的第7盘），可以利用空调空洞进行排气，解决了纱窗排气容易返流的情况。

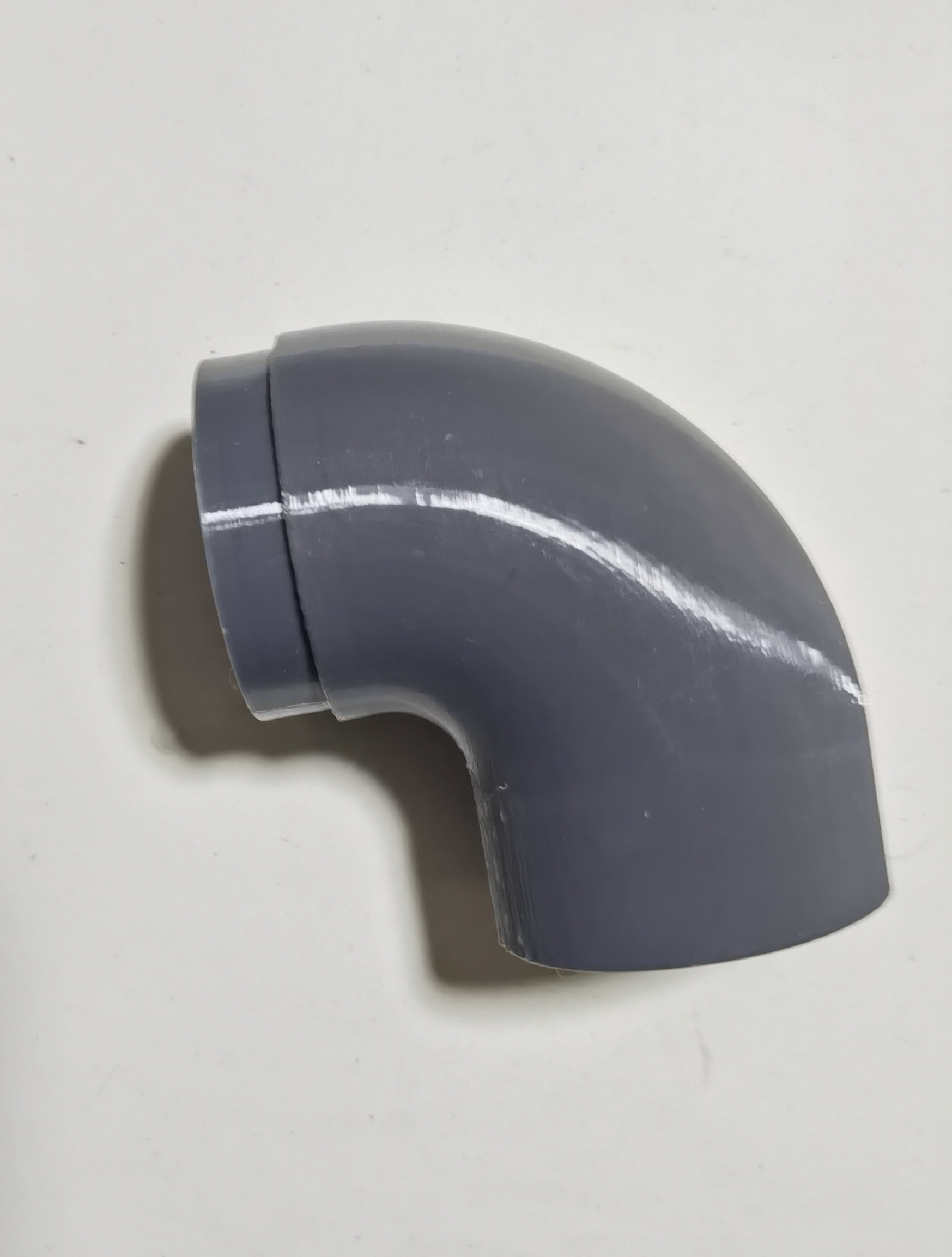

风扇款式二的向下弯头：

该弯头配合风扇款式二使用，可以将接入A、B款时原向上（或接入C款向下）的风扇，改成了方向向下（或向上），使用各种场合。

整个系统需要以下配件：

M3*10螺丝6颗、M3*16的螺丝1颗，M3*16的螺钉1颗，直径10MM厚2.5MM的N52磁铁3颗，外接波纹管时需要配适合的抱紧箍1个。由于机箱背板部分机型排气口处的螺钉没有开牙，需要拿M3的丝锥攻丝后拧入螺丝。

装配过程中如果各接头如不牢固，可以使用胶水。由于风扇主体部分没有螺丝固定，与排气管接口部位可以适当使用胶水。使用胶水时必须先将螺丝先稍微固定一些，再涂抹胶水，然后再立刻紧固螺丝，防止移位、胶水干了，螺孔对不上。

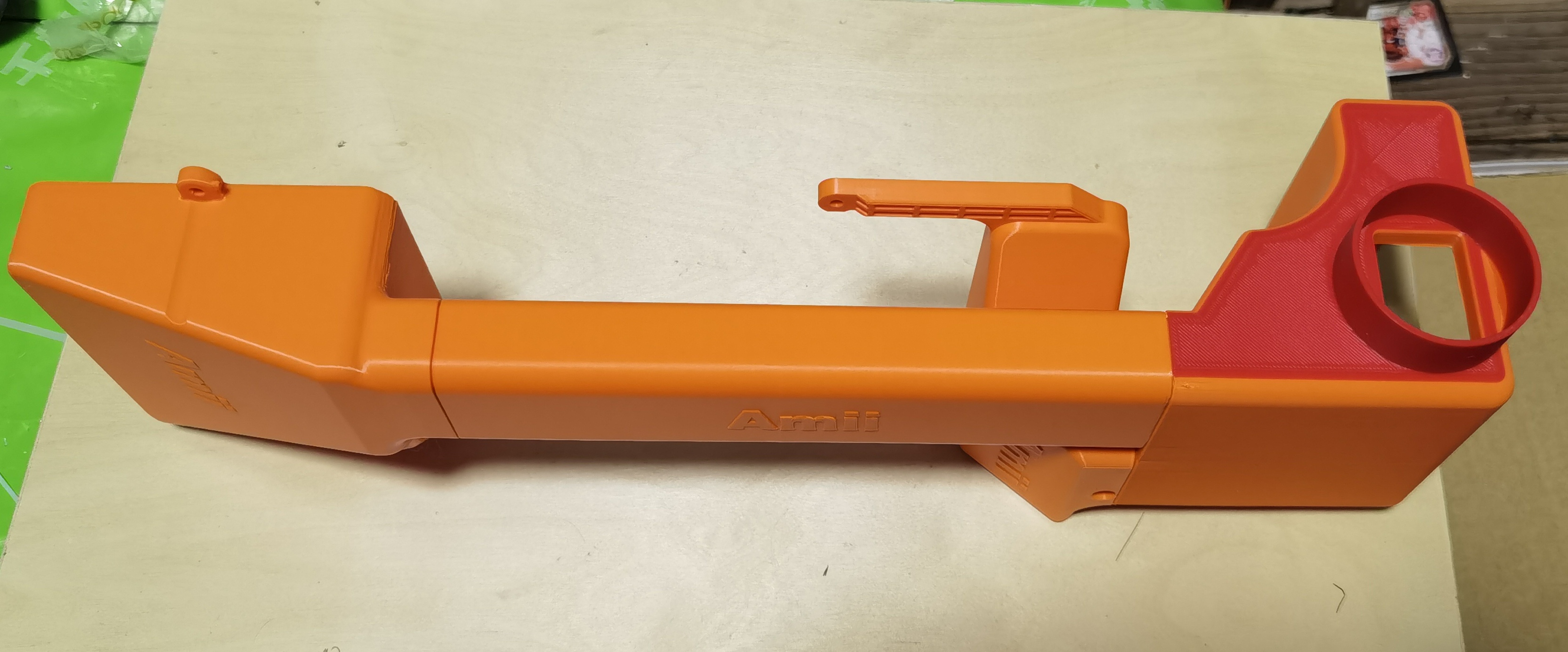

注意：为了防止盗版和别人用于商业用途，2025年10月18日之后下载的模型上增加了作者的logo（Amii）标识，如下图所示。

更新日志：

2025-12-22更新为v62.1版本

1.更新了C款向上排风的风扇组件，使用涡轮风扇时，可以选择向上（选用C款默认组件）或向下（选用A款或B款的风扇组件）的排风方式，实现多种组合。

2.调整了C款竹屎盒的方向。

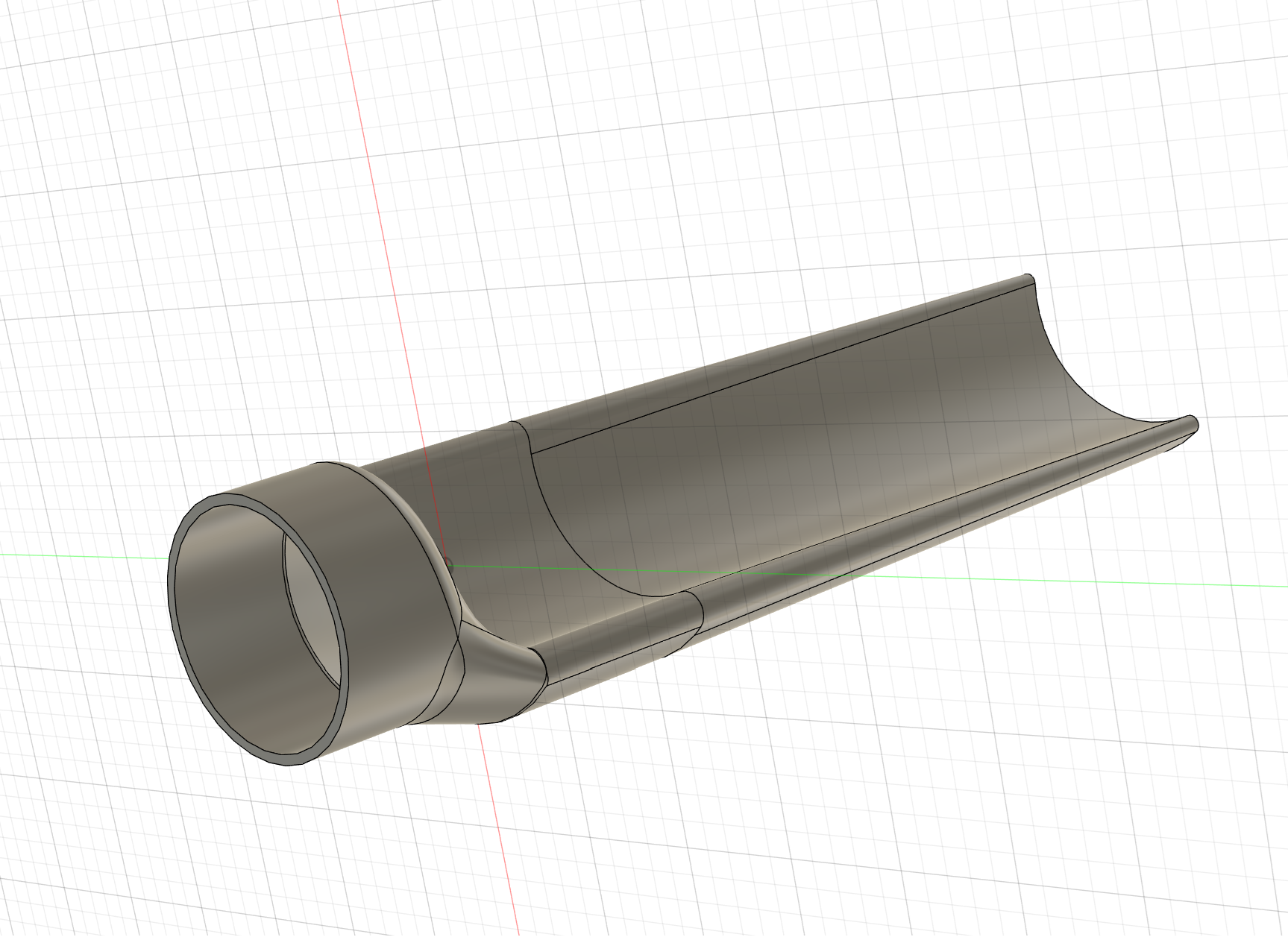

3.新增了直落式竹屎盒，适用于A、B、C款，选择使用。

2025-12-17更新为v62版本

1.新增了向左排的竹屎盒，跟C款搭配，释放出右边空间，机箱可以更贴墙。

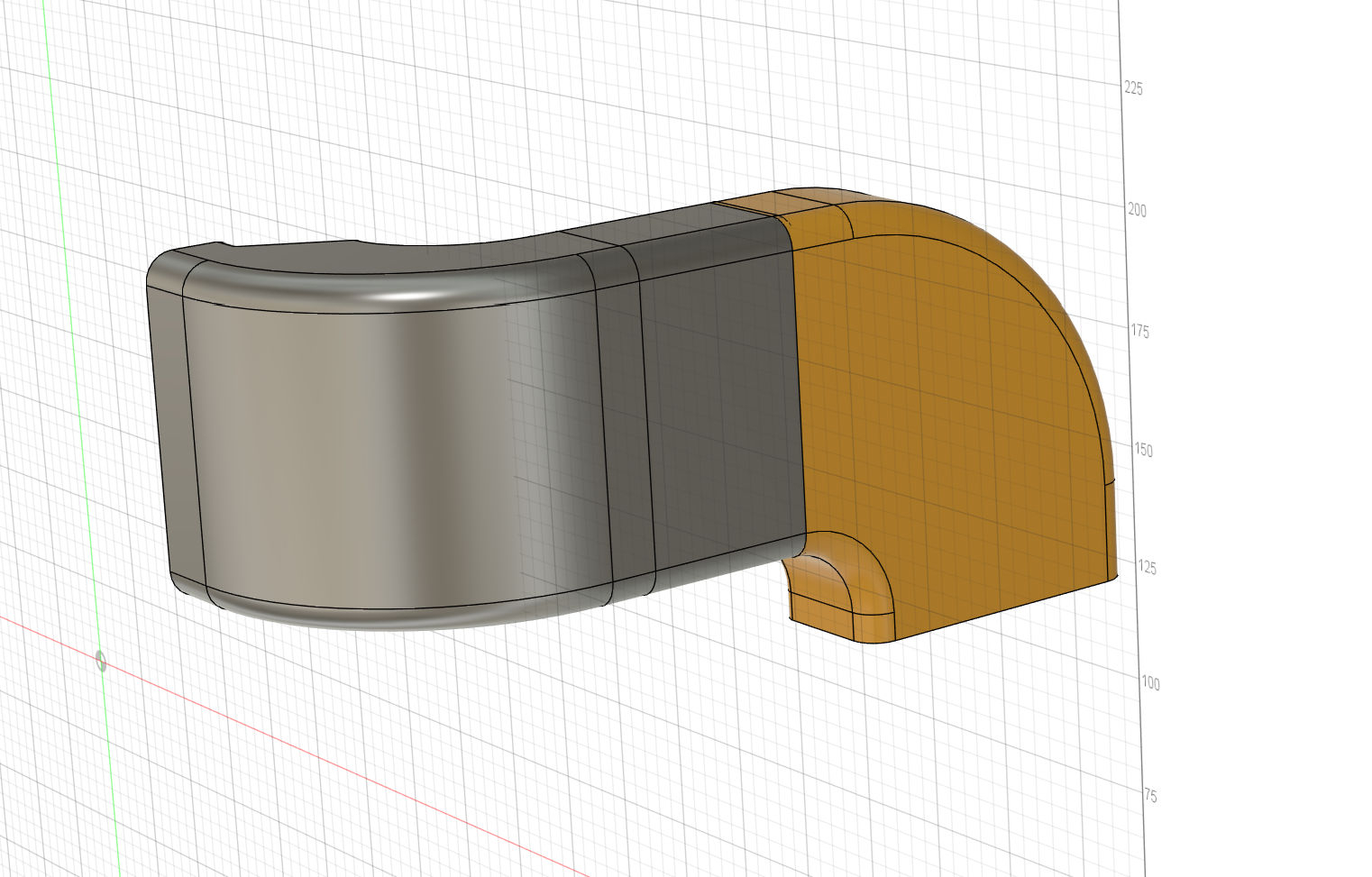

2.新增了风扇款二的顺时针大弯头，实现风扇向上或向下两种方式选择（放在配件配置里）。

3.新增了A款三通，可以与其他机器进行共享排气系统（放在配件配置里）。

2025-11-23更新为v61版本

1.新增了向左排气的C款方案，方便机箱的摆放位置不受限制，接50风扇时排风口向下，方便接入空气净化器。

2.修正了80排气组件中的直通、大弯头打印时部分出现垮塌的情况；

3.调整了部分模型的摆盘方式，减少打印时间和耗材损耗。

4.调整了部分螺丝安装孔的位置，安装孔位更精准。

2025-11-2更新为v60版本

1.修正了风扇款式二的接口问题。增加支持厚度30mm的80X80风扇。

2.将配套组件调整为一个新的配置文件。

3.新增了80转100转接头、排气口密封TPU垫圈。

4.调整了B方案左排气口摆盘方向，减少打印时间（约两小时）和更省料（约160克）。

2025-10-31更新为v59版本

优化增加了竹屎盒斜体与底部收纳盒接口的面积，减少了竹屎料在接口处堵塞的概率。

2025-10-28更新v58版本

1.更新了竹屎盒斜体与底座的衔接口长度，由2MM增加到6MM，衔接更牢固。

2.竹屎盒斜体新增一颗磁铁，吸得更牢，倾倒竹屎时不容易移位。

2025-10-24更新为v57版本

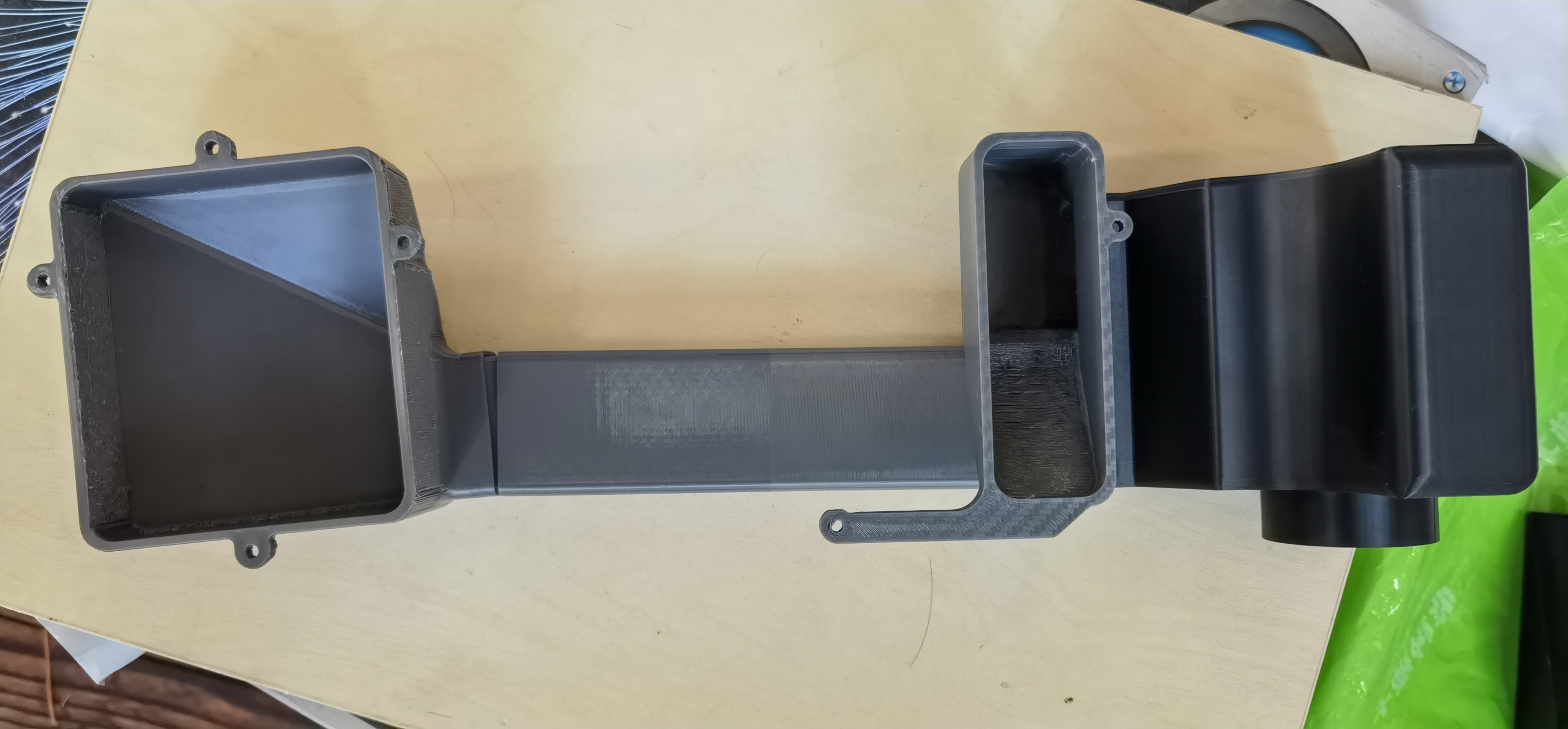

新增了B款排气方案，采用横向排气方式，更加省料（省料约160克）、总打印时间缩短了4个小时，排气管道更短，效率更高。

2025-10-17更新为v56版本

新增了排气风扇部分的款式二，采用了80MM的排风扇，顶排气方式，增加了扁管直通，根据长度进行拼接。
