滑轮弹弓

参考现有的滑轮弹弓，设计的结构比较简单的3D打印版本，

拉距短，回弹快，不打手，总重不超过100g，适合臂展或者力量不太够的新手入门玩。

滑轮弹弓就是把皮筋隐藏在弓身中，皮筋同样的伸长率和弹力，需要的拉距更短，皮筋也不会往前飞抽到握弓的手指。

目前已迭代4个版本，以获得舒适的手感、最小的阻力和迷你的体积，我打印了一堆试验品，也确实排除了一些模型和实际使用上的问题，

后续还会考虑升级战术导轨、手撑、安全挡板、射鱼版本···敬请期待

现在发布的有两个版本：

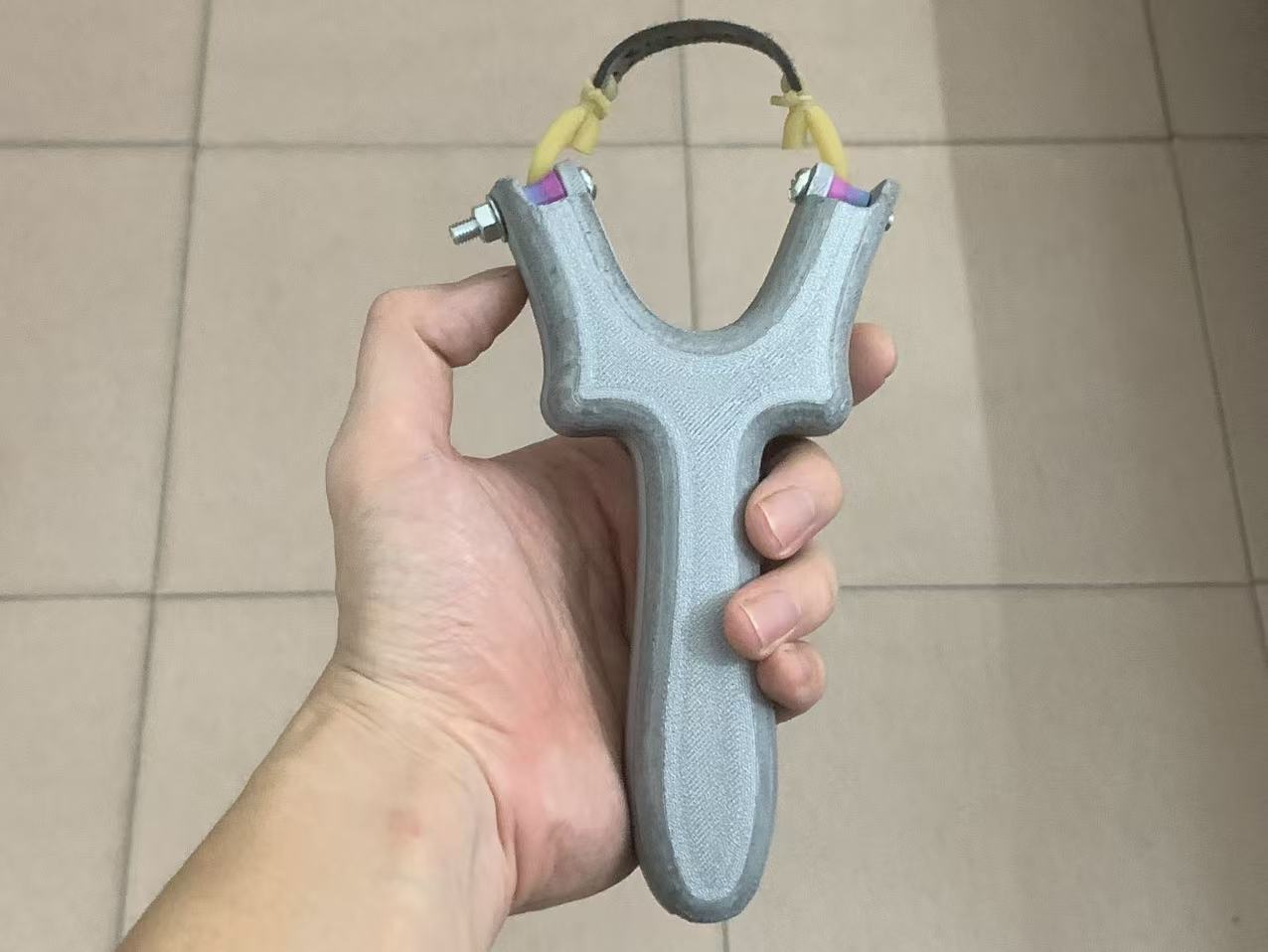

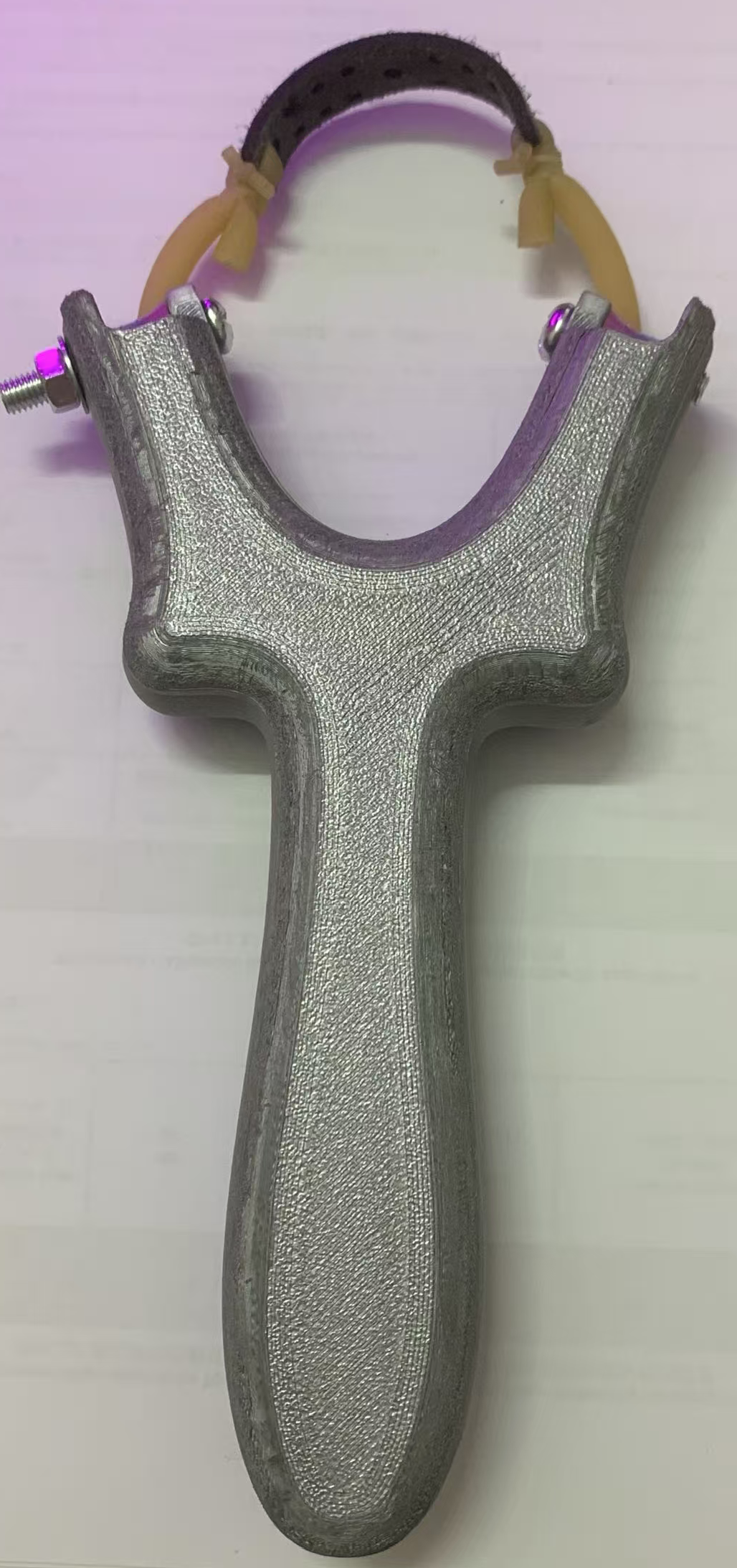

1、常规舒适版——握持手感舒适，外观不起眼；

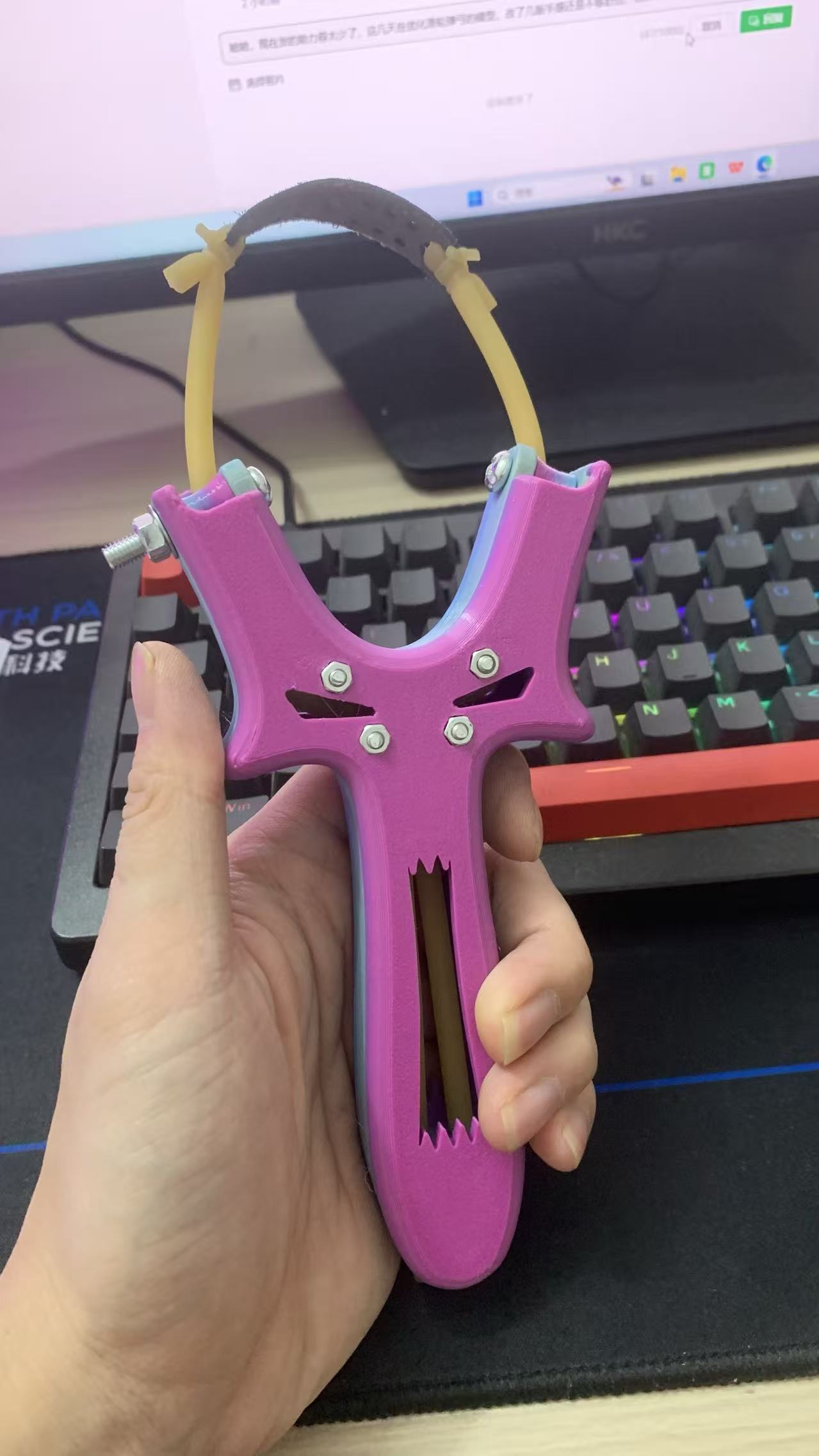

2、鬼面——弓身鬼面镂空，可以观察到内部皮筋的运行，外观稍微好看一点，但是边缘比较偏锐角，手感不如舒适版。

需要的五金件和配件：

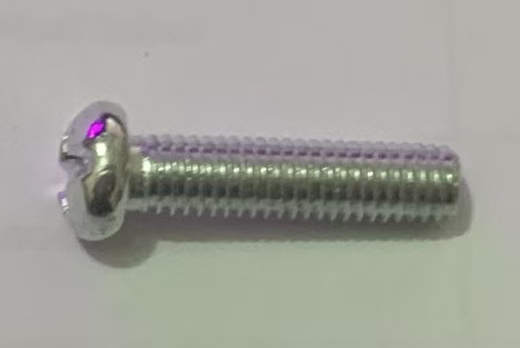

1、圆头螺丝：

M5x25mm—2pcs

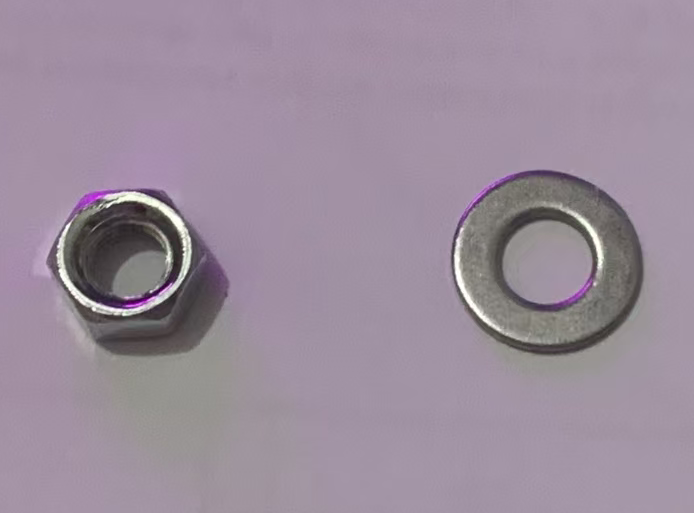

M5螺母x2pcs

M3x25mm—4pcs

（我自己直接用了家里剩下的螺丝，所以一边长一边短，也不影响使用）

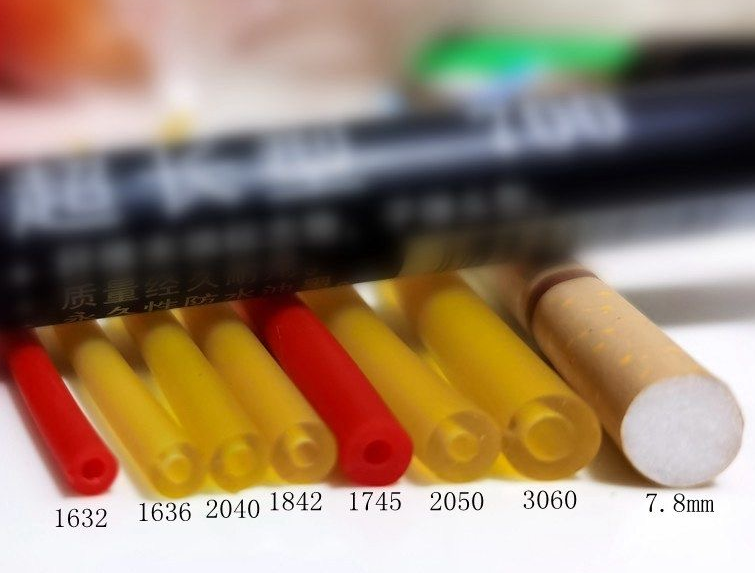

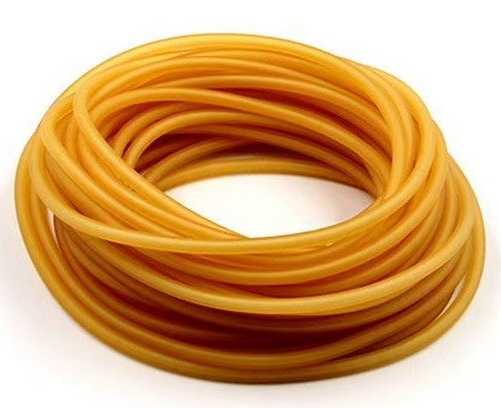

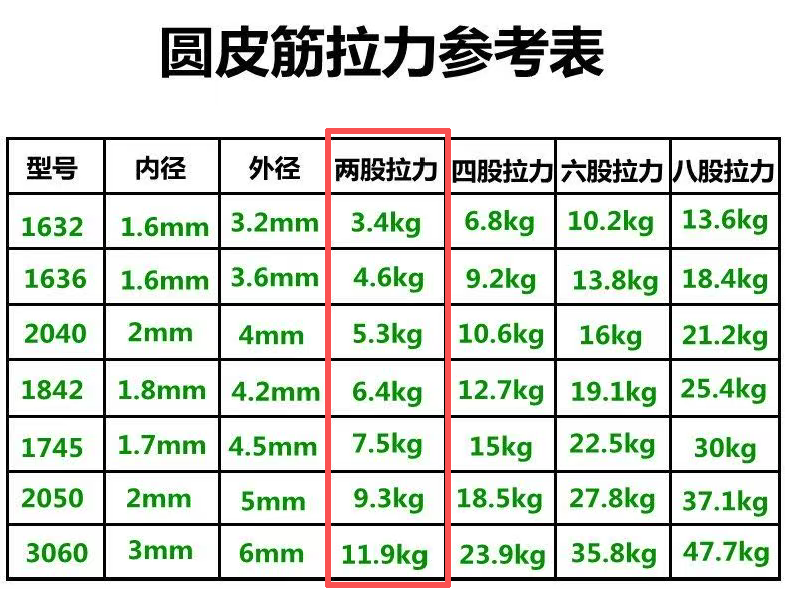

2、皮筋：2050、1742、1842或者2040（拉力逐渐降低，男生建议2050或者1742），建议买那种送绑筋的（就是实心的细皮筋，不用另外买线，而且绑的紧）；

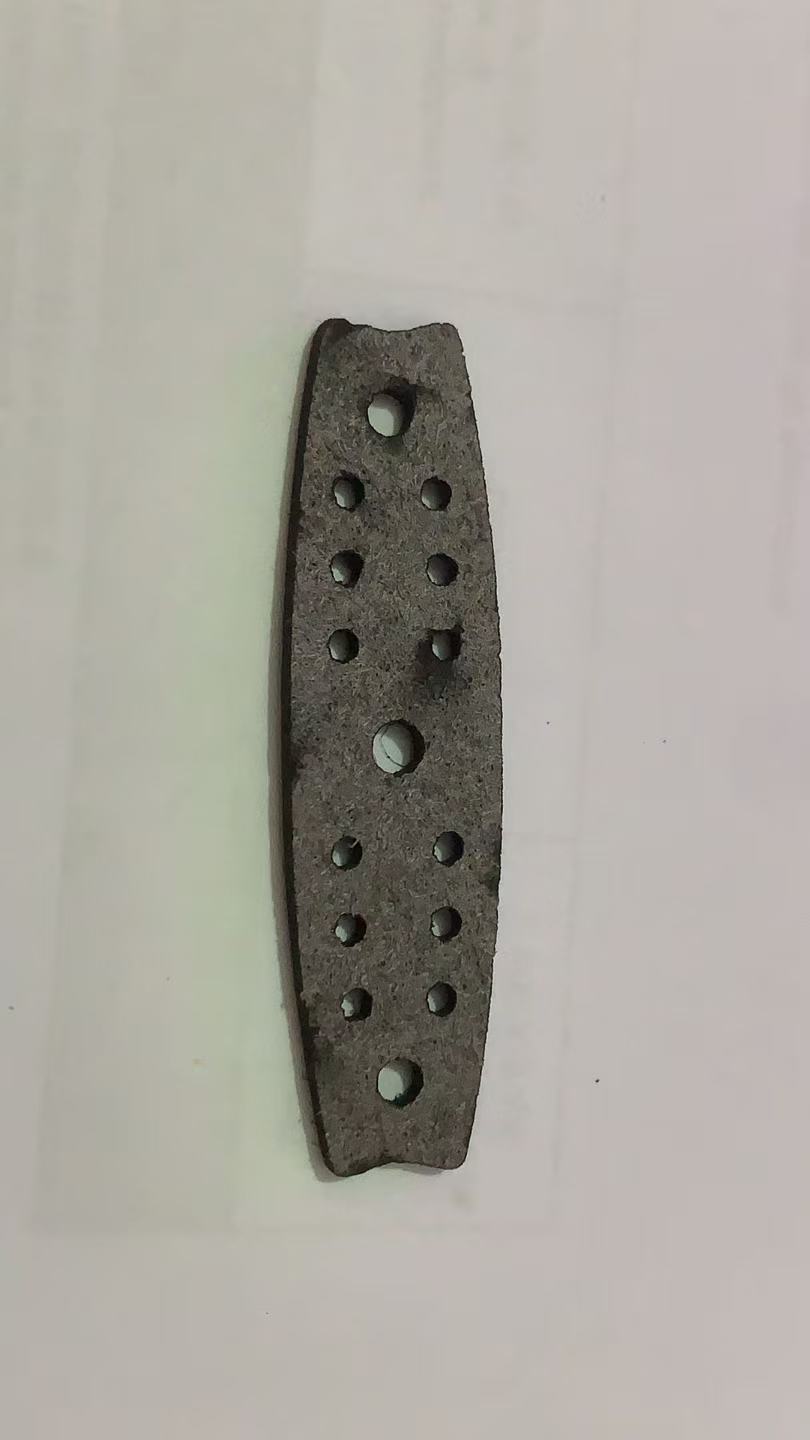

3、皮兜：买皮筋一般会送，皮兜能包住泥丸或者小珠子就行，不用太大；

建议使用的安装工具：

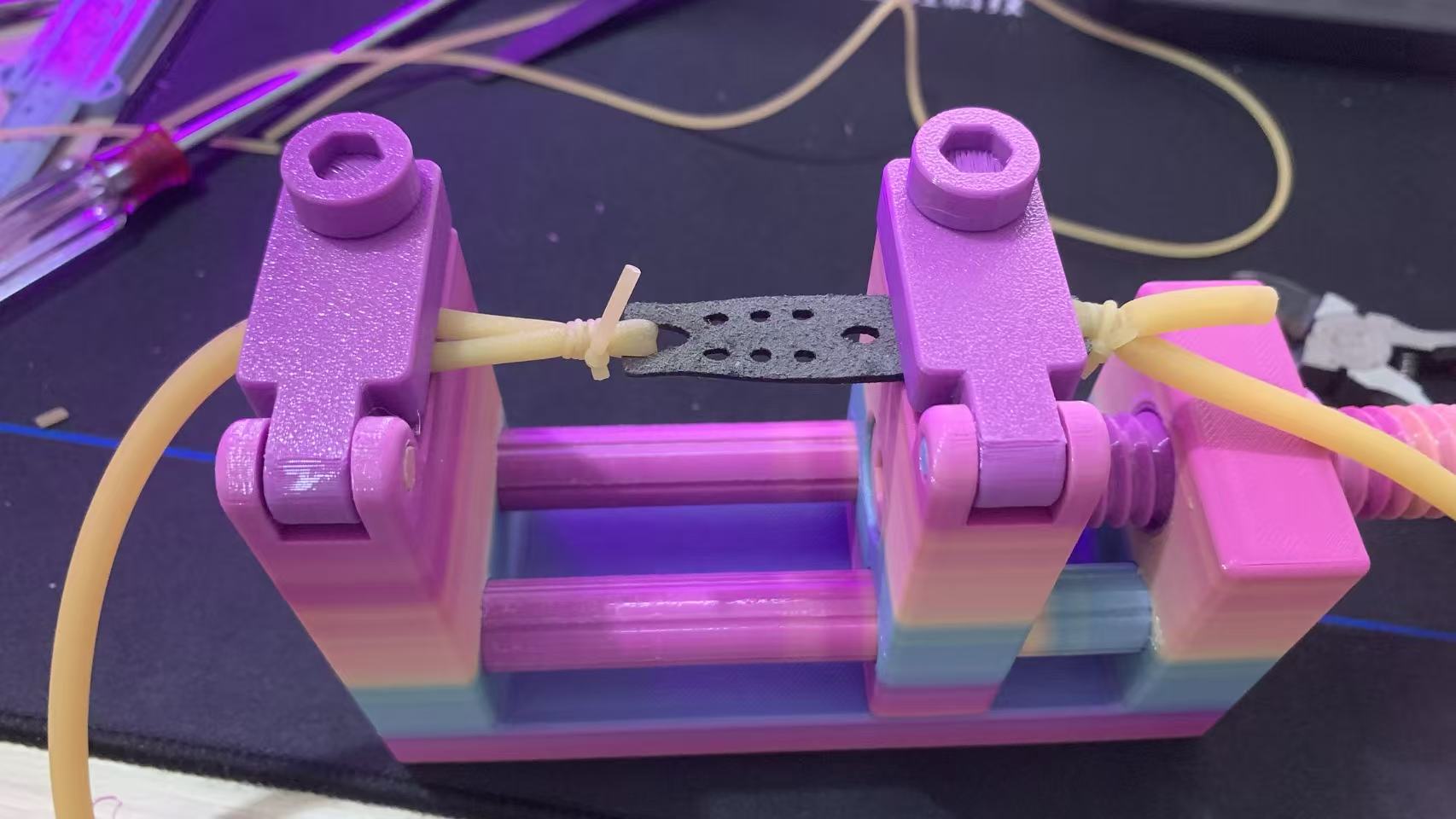

1、绑皮筋神器：我另外一款模型，把皮筋拉长拉紧，绑了才不会松；

传送门：

[https://makerworld.com.cn/zh/models/1608087-ping-kou-qian-shi-bang-pi-jin-shen-qi#profileId-1759331](https://makerworld.com.cn/zh/models/1608087-ping-kou-qian-shi-bang-pi-jin-shen-qi#profileId-1759331)

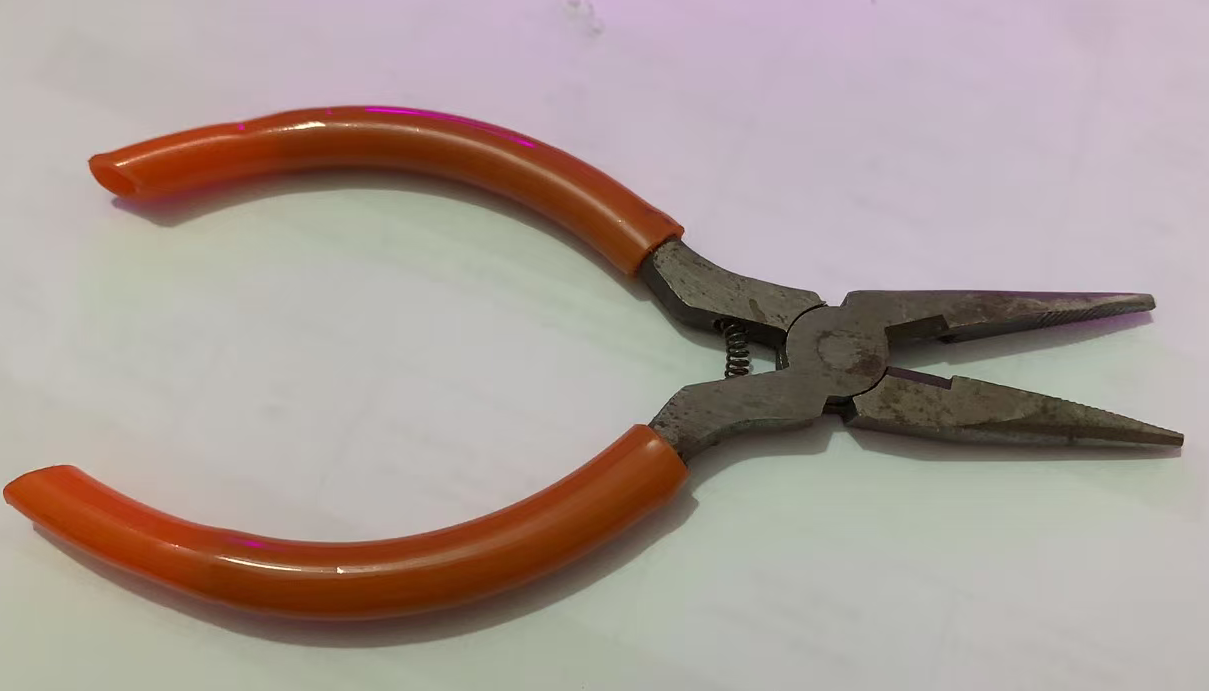

2、小钳子：安装皮筋尾端的卡球，需要把皮筋扩张撑开，才能放入卡球，没有工具很难塞进去；

安装Tips：（舒适版和鬼面安装方法一样）

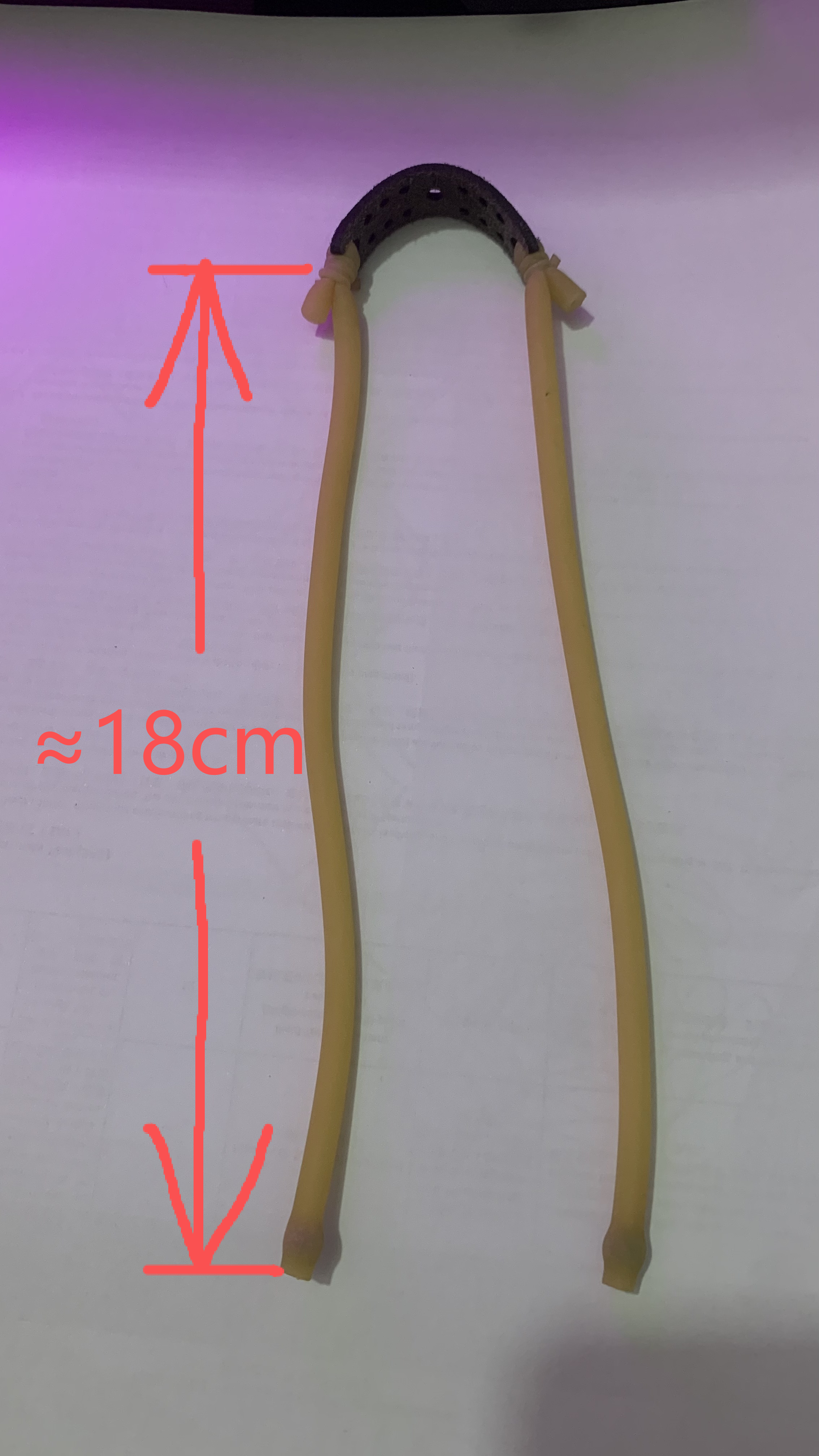

1、提前绑好皮筋，并安装好卡球，尽量保证两端皮筋长度可使用长度一致，绑好后单边约18cm，太长了会打手。（绑之前最好裁剪20cm+，因为绑皮筋需要余出一点，绑好再剪掉）

2、拆除并打磨弓身打印件边缘的支撑和粗糙面；

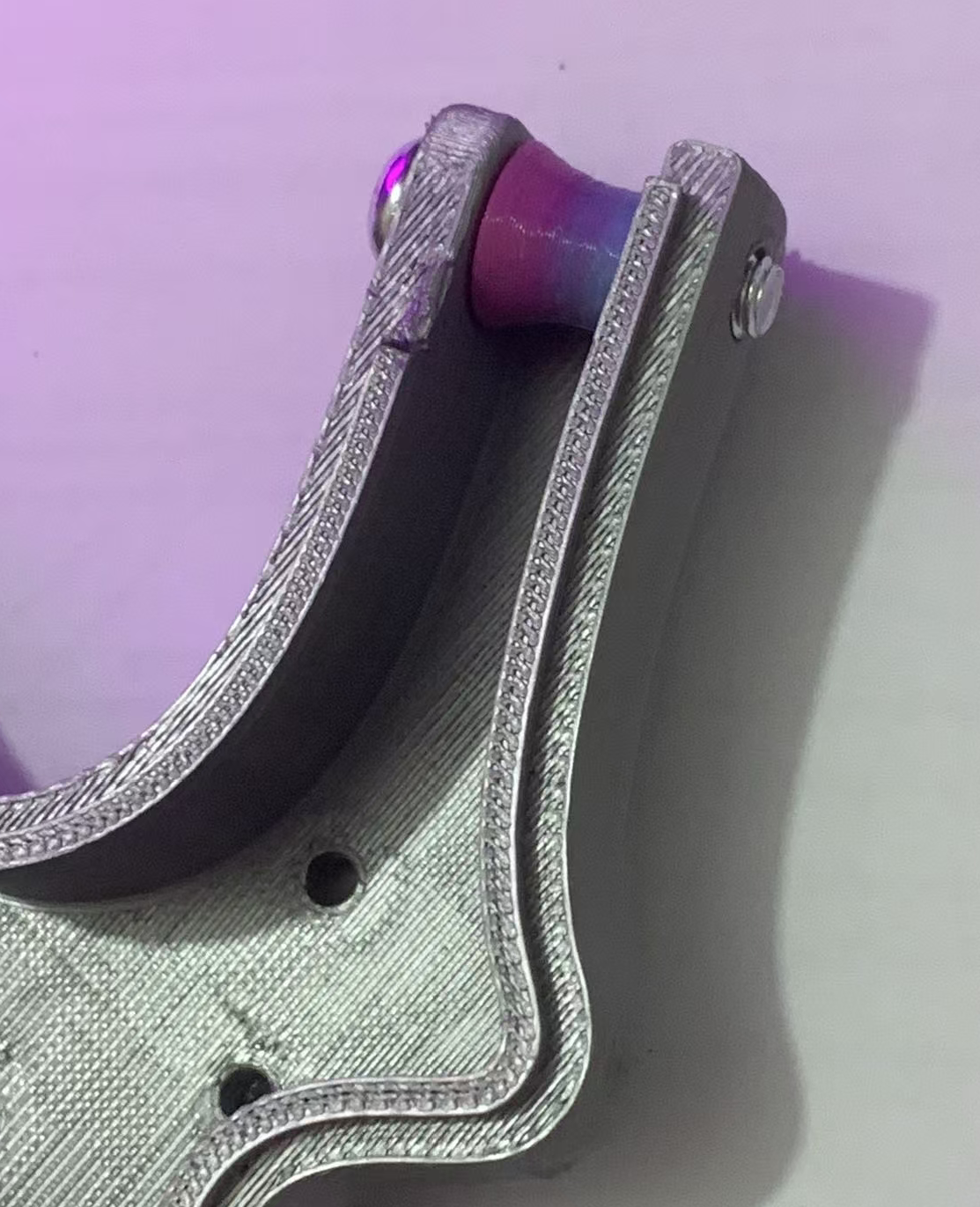

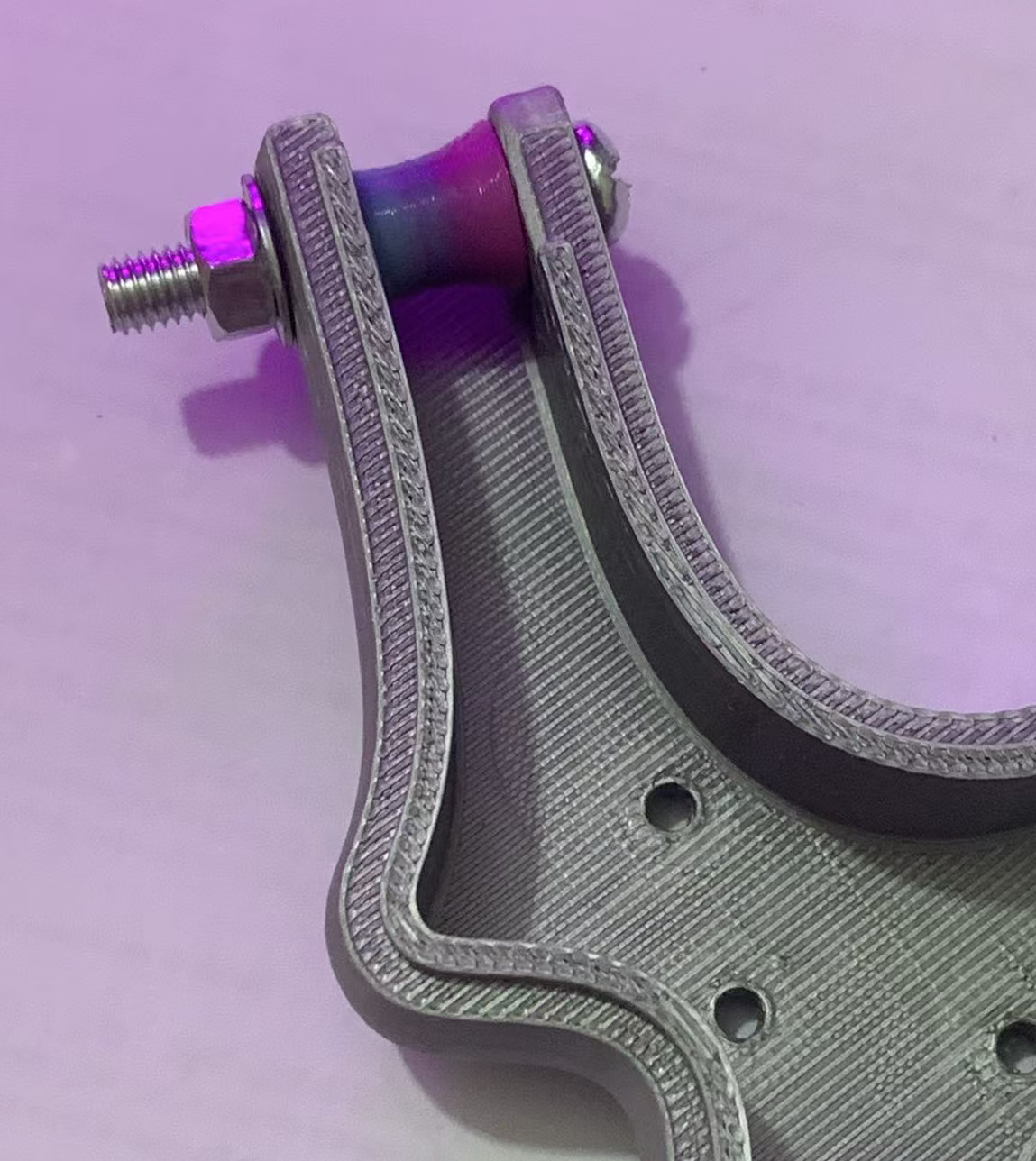

3、安装M5螺丝、螺母和两个主滑轮（注意主滑轮的方向）

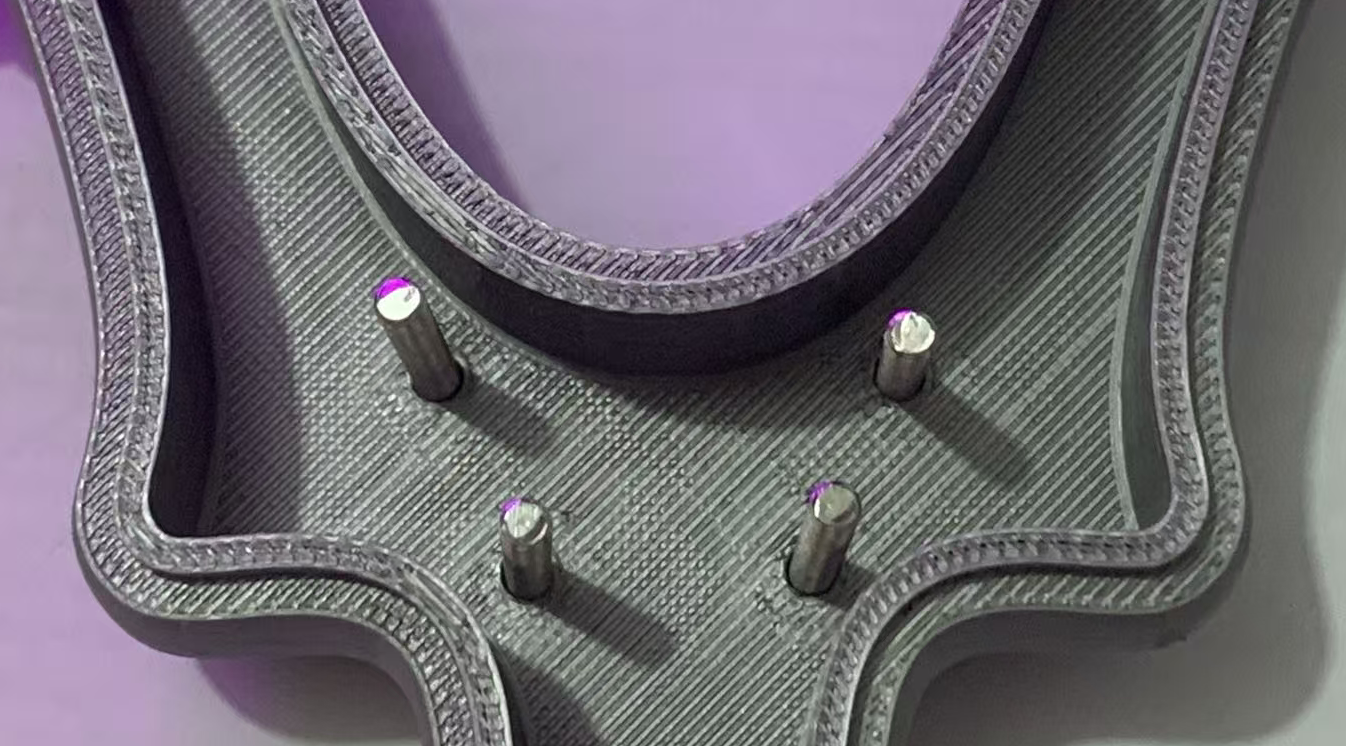

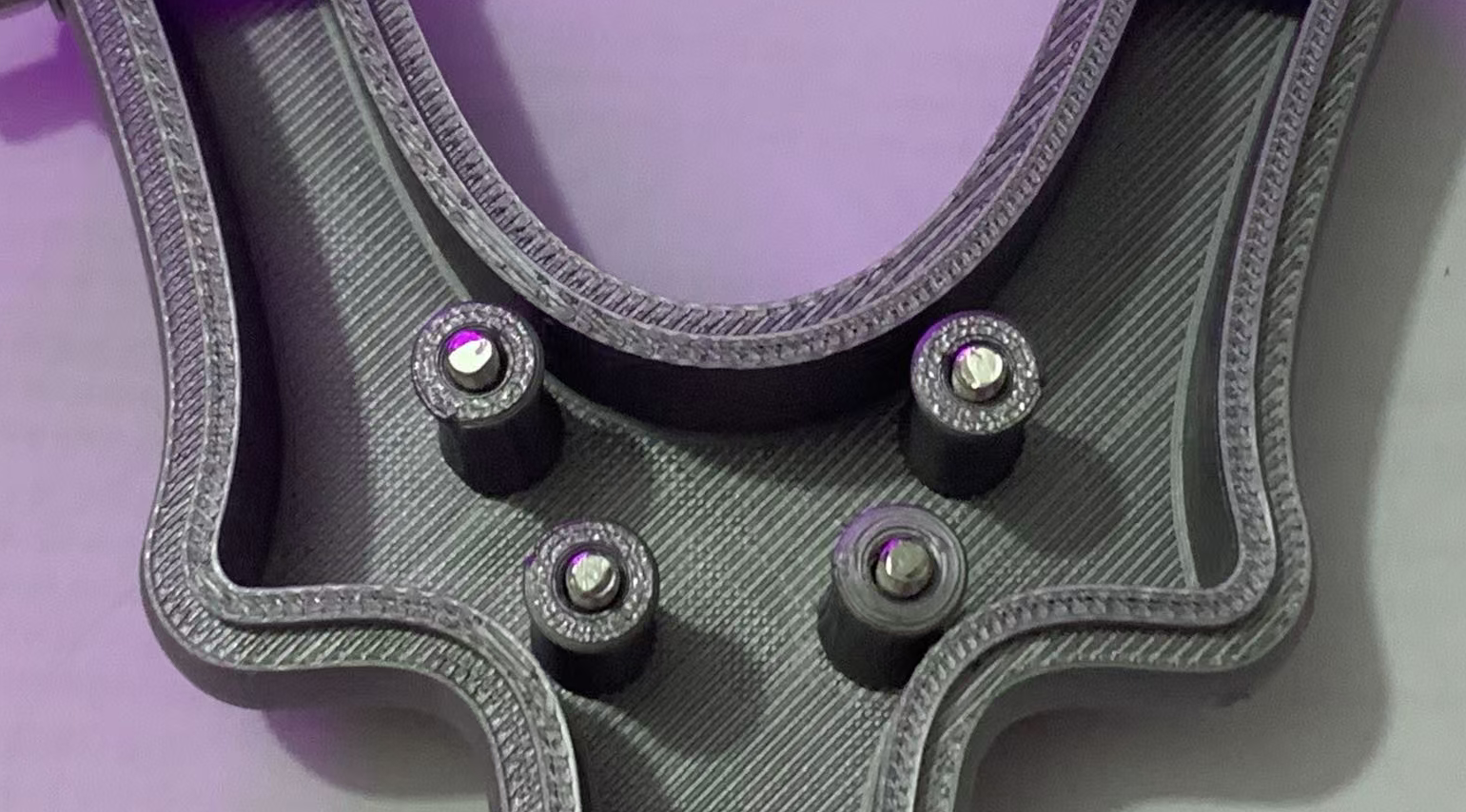

4、安装内部M3螺丝和导向滑轮

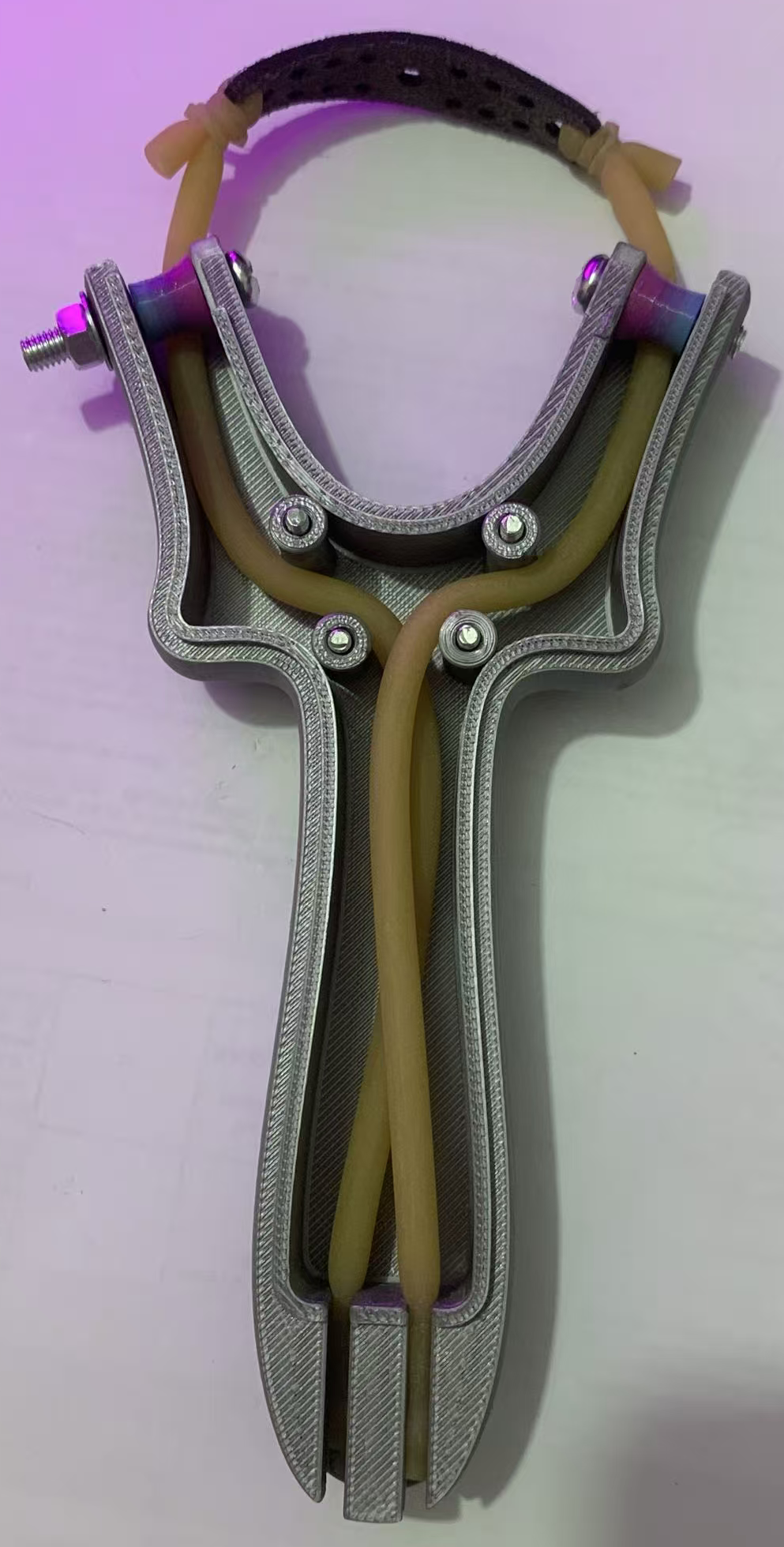

5、穿入绑好的皮筋，皮筋要避免扭转

6、安装后盖，M3螺丝不要拧太紧，搞定
