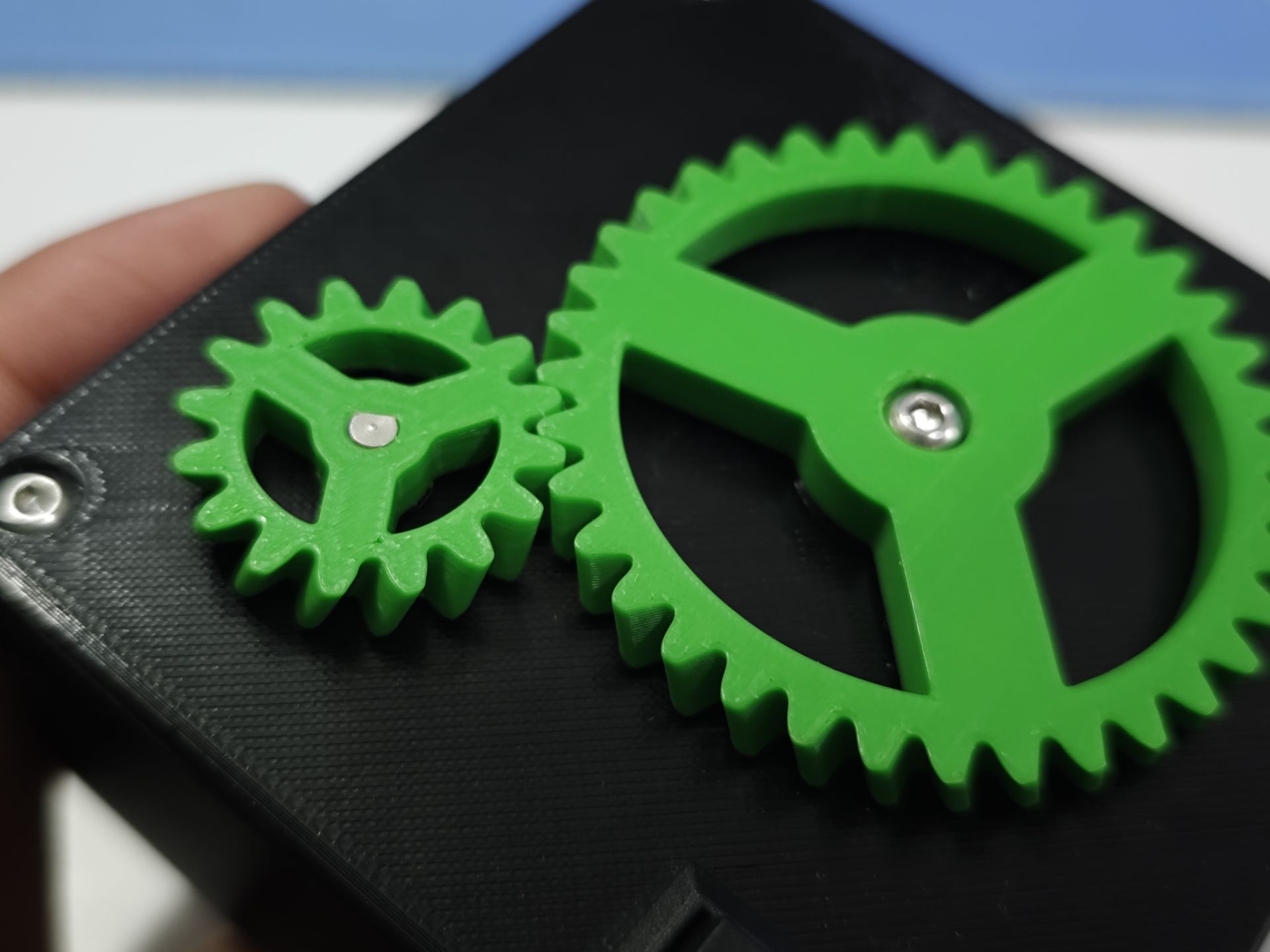

斜齿圆柱齿轮传动模型（电动）

介绍：

基于斜齿圆柱齿轮原理做的可动模型，详细展示视频在这：Warmtech-Studio的抖音 - 抖音

下面是详细的组装教程。

制作不易，如果你喜欢的话帮忙点个助力，非常感谢！

所需设备和零件：

• 电烙铁

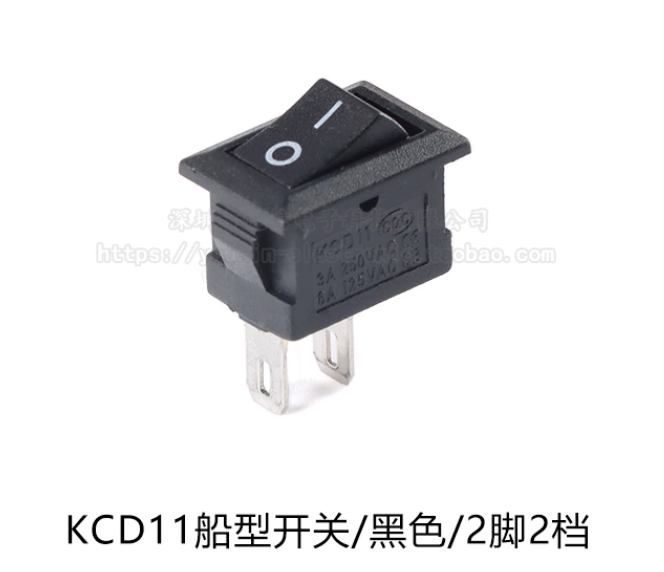

• 2脚2挡KCD11开关
•

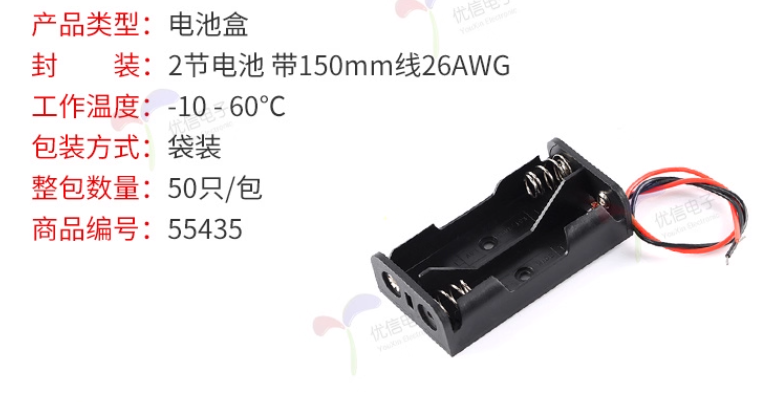

• 双节5号带线电池盒和电池
•
• 圆头或平头内六角螺丝M3×10、平头M3×5，其他长度的只要合适也可

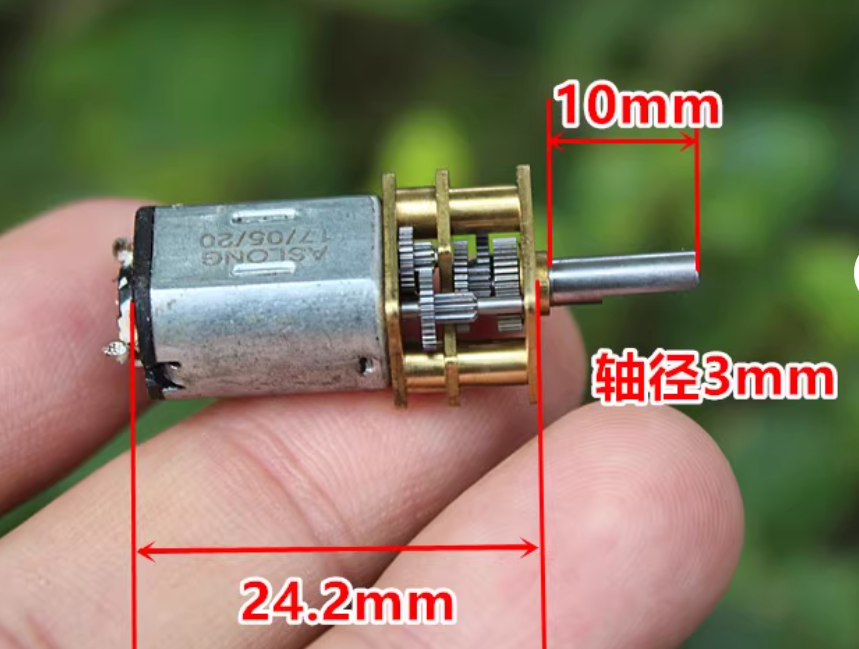

• N20减速电机，轴长10mm，兼容3V电压，哪家便宜买哪个。
•

打印：

我的打印配置是petg材料，可以直接打印，如果你的是非petg，请自行切片，无需支撑。

电路连接：

组装：

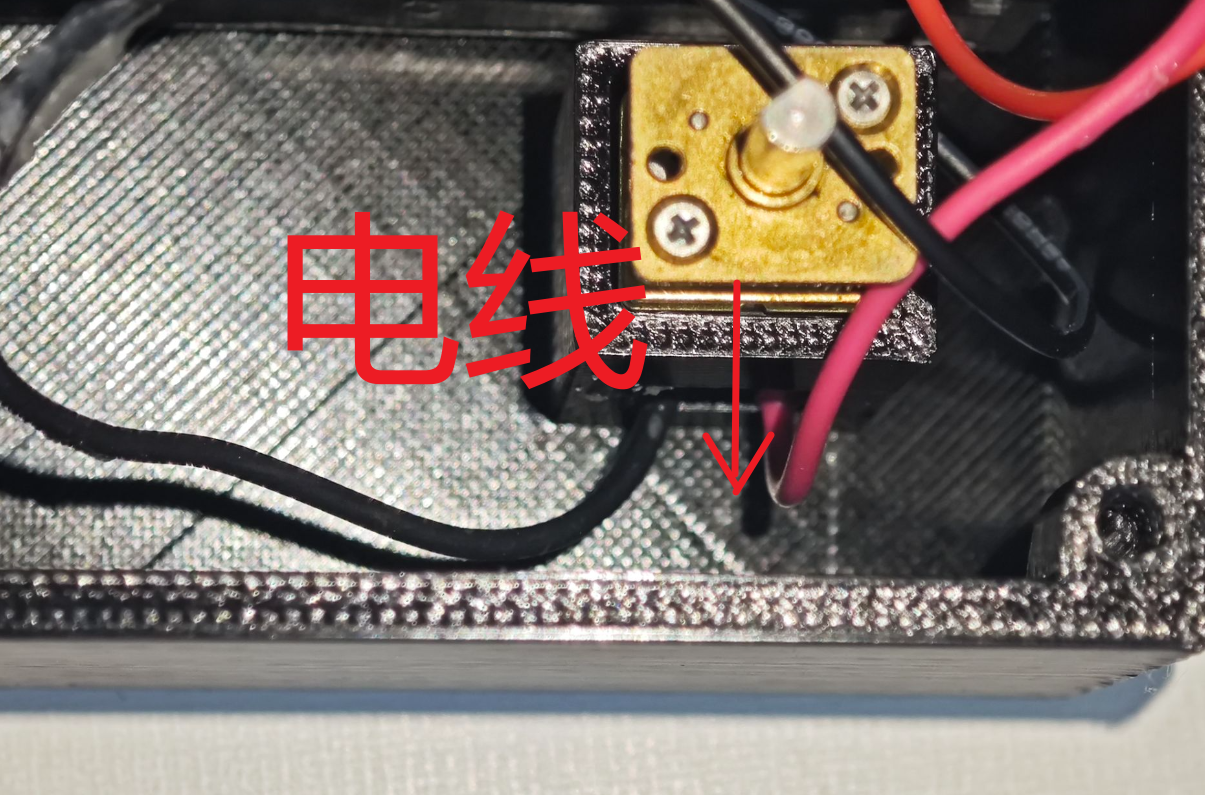

1. 保证电机尾端无其他物品，直接插入电机槽中，将电机线从下方孔中拉出。

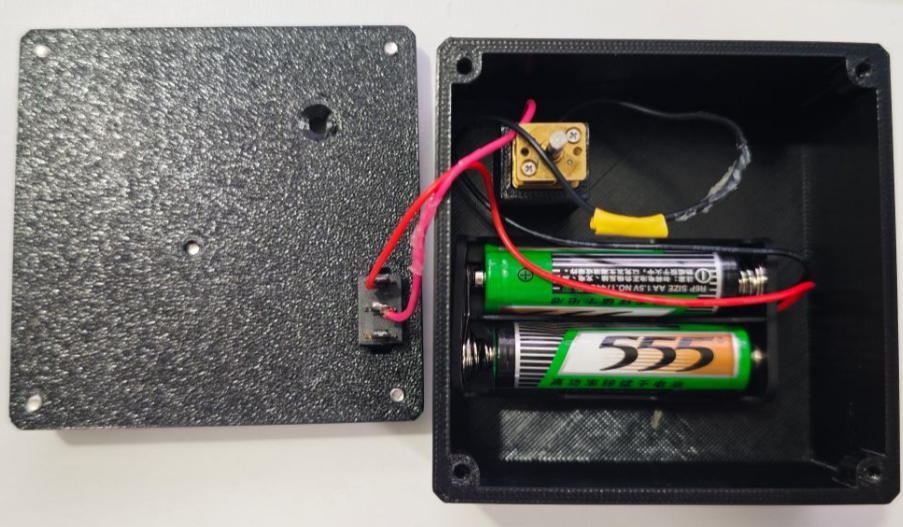

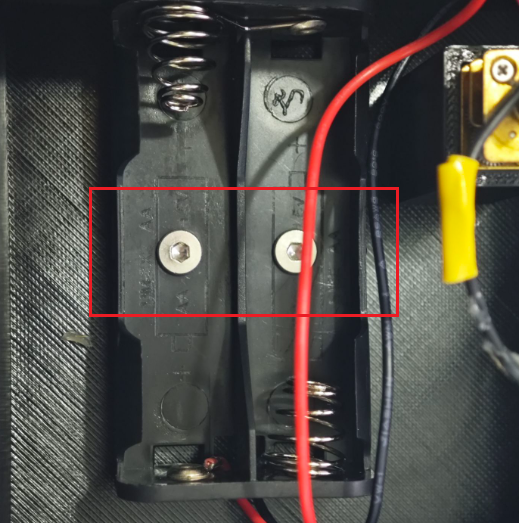

2. 将电池盒固定在盒体内，一定使用平头螺丝。



3. 将开关塞入盖子中，直接卡进去即可。

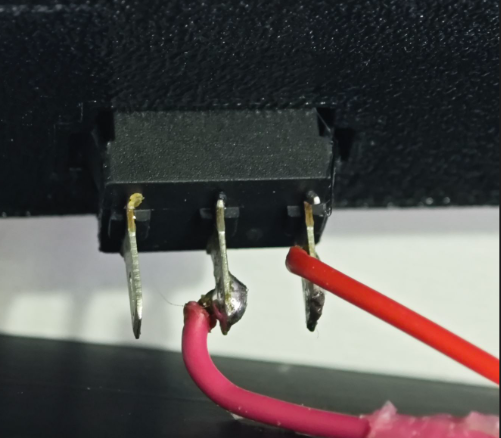

4. 电池盒正极和电机的正极分别焊接到开关的连个引脚上。

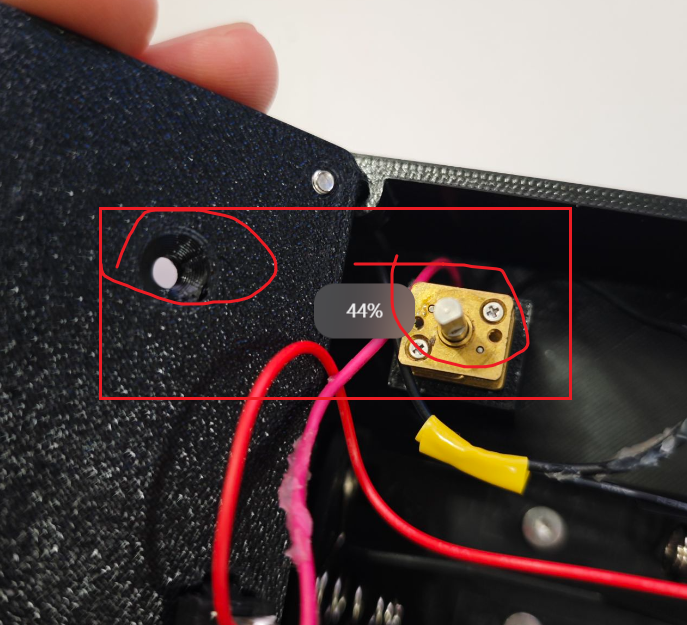

5. 装上电池，把盖子根据电机轴的位置盖上，并打上螺丝。



6. 将大齿轮用螺丝固定在盖子上，不要太紧，保证可以顺滑转动。

7. 将小齿轮按照电机轴的形状安装，齿轮面和电机轴的轴面齐平即可。

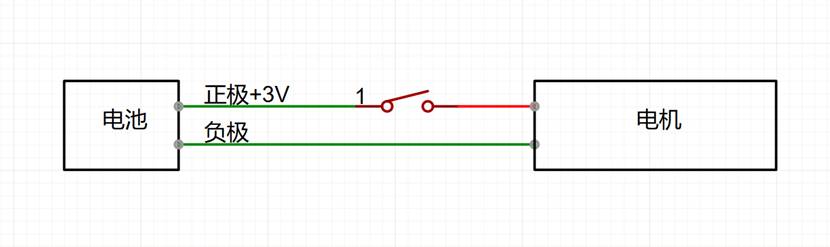

8. 内部电路图
