MeshT1 - 适用于 Heltec Wireless Tracker 的外壳

该打印套件适用于 Heltec Wireless Tracker

特性

• 可一体折叠收纳 LoRa 天线
• 支持使用拨轮开关发送预设消息
• 预留 GNSS SMA 接口
• 可拆卸背盖更换电池

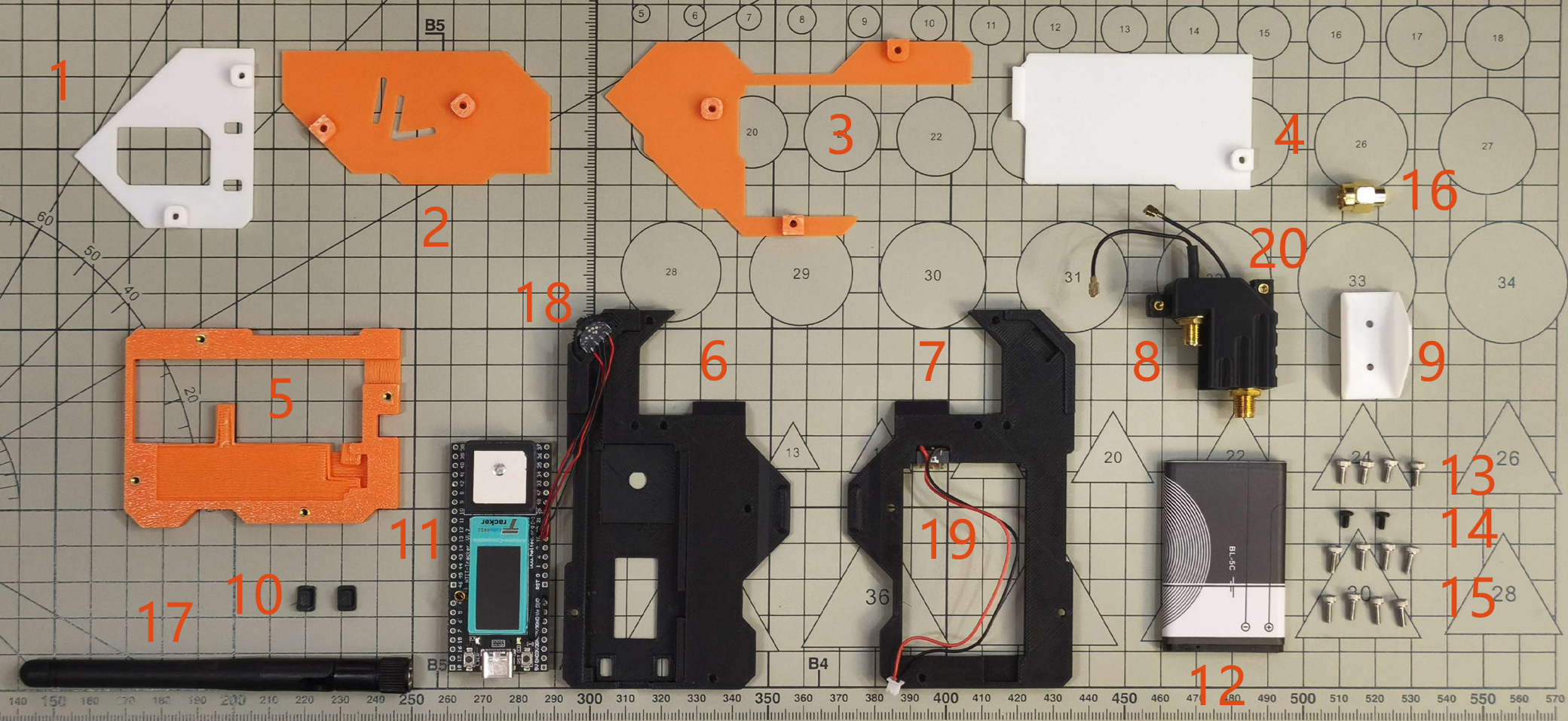

BOM 清单

1. 3D 打印外壳 C1
2. 3D 打印外壳 C2
3. 3D 打印外壳 C3
4. 3D 打印外壳 C4
5. 3D 打印外壳 M1
6. 3D 打印外壳 U1
7. 3D 打印外壳 L1
8. 3D 打印外壳 S1
9. 3D 打印外壳 S2
10. 3D 打印外壳 B1
11. Heltec Tracker
12. BL-5C 电池
13. 内六角圆柱头螺栓 M2x5 4 个
14. 内六角扁平头螺栓 M2x4 2 个
15. 内六角圆柱头螺栓 M2x6 8 个
16. SMA 堵头
17. JK-11 LoRa 胶棒天线
18. TM-2024A 拨轮开关
19. BC-29-3P 3mm 间距弹片电池座
20. IPEX 转 SMA 内孔转接线, 线长 5cm 2 个
21. M2x4 双通铜柱滚花螺母, 外径 3mm, 6 个

装配指南

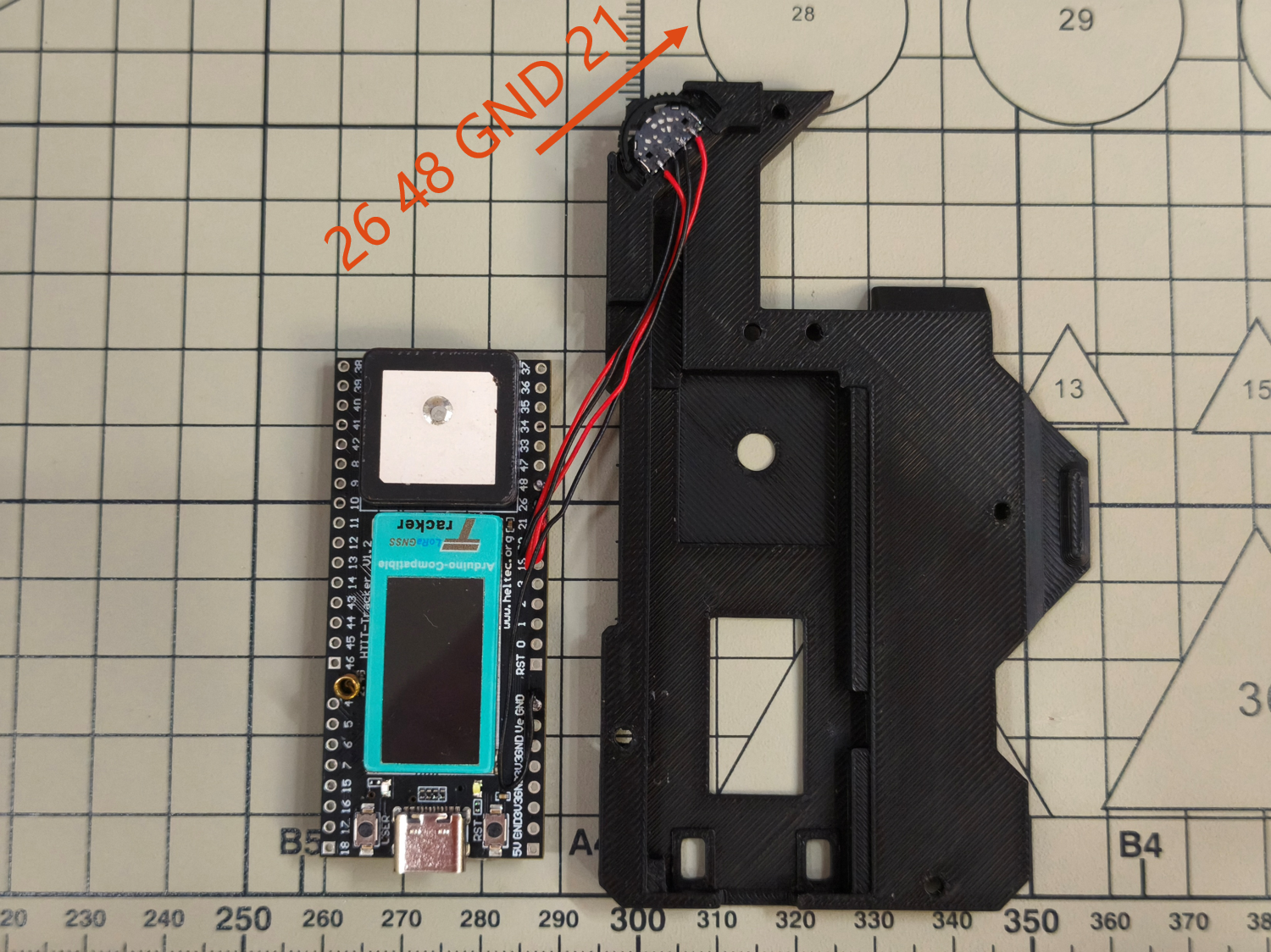

将拨轮开关的引脚焊接至 Tracker, 焊接引脚如图所示, 从左至右依次为 26, 48, GND, 21, 并使用胶水将拨轮开关粘贴到打印外壳 U1, 拨轮开关上的 2 个塑料圆桩需要削去

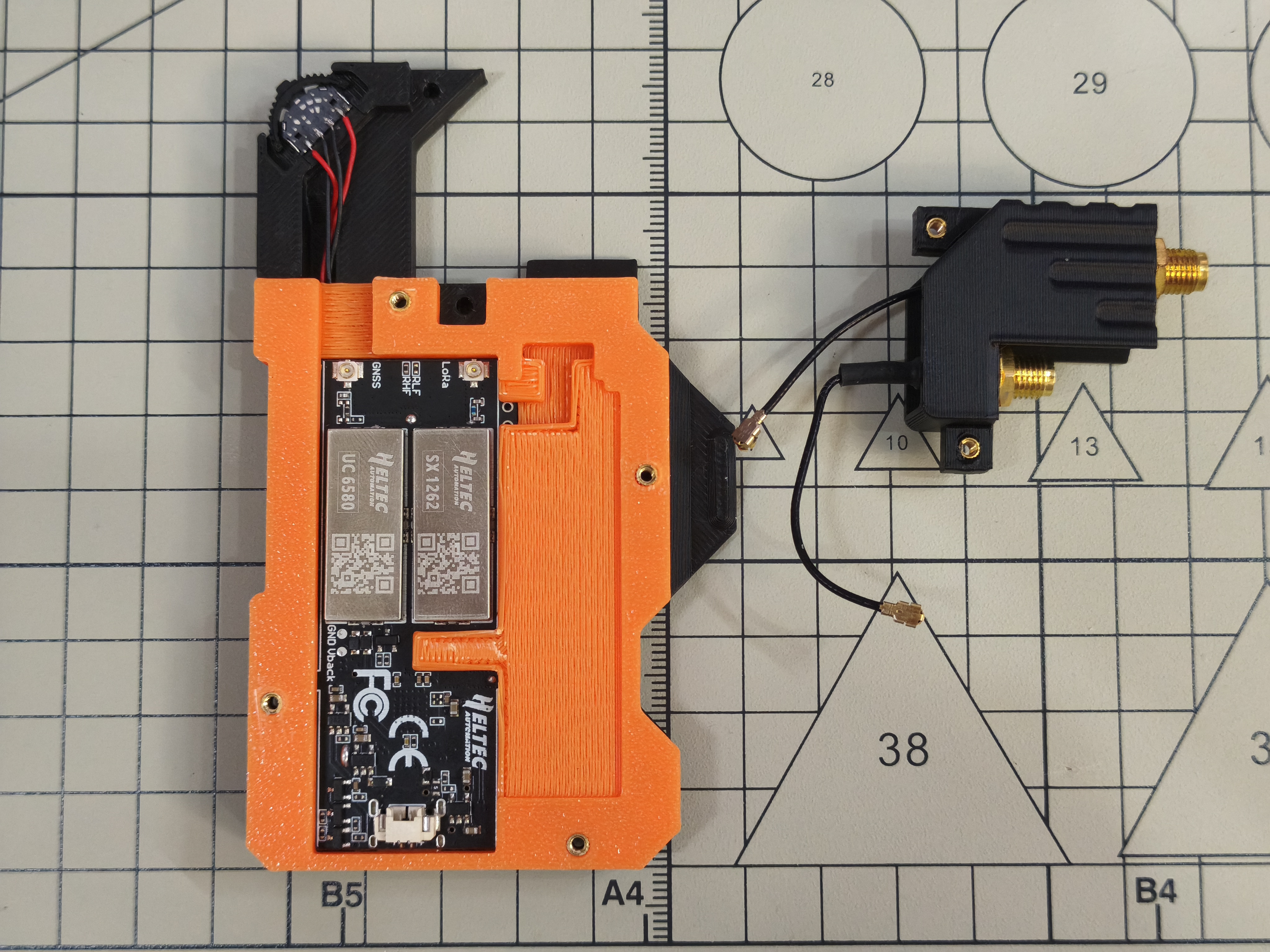

将打印外壳 B1 按钮安装至底部的两个空洞, 整理电线并将 Tracker 安装至 U1, 将 M2x4 滚花螺母嵌入打印外壳 M1 与 S1, 将 2 根 SMA 转接线安装至打印外壳 S1, 如下图所示

使用 2 个 M2x5 内六角圆柱头螺栓将打印外壳 S1 安装到打印外壳 U1 上, 并将 SMA 转接线连接到 Tracker 上, 其中上面的连接线连接至 GNSS IPEX, 下面的连接线连接至 LoRa IPEX

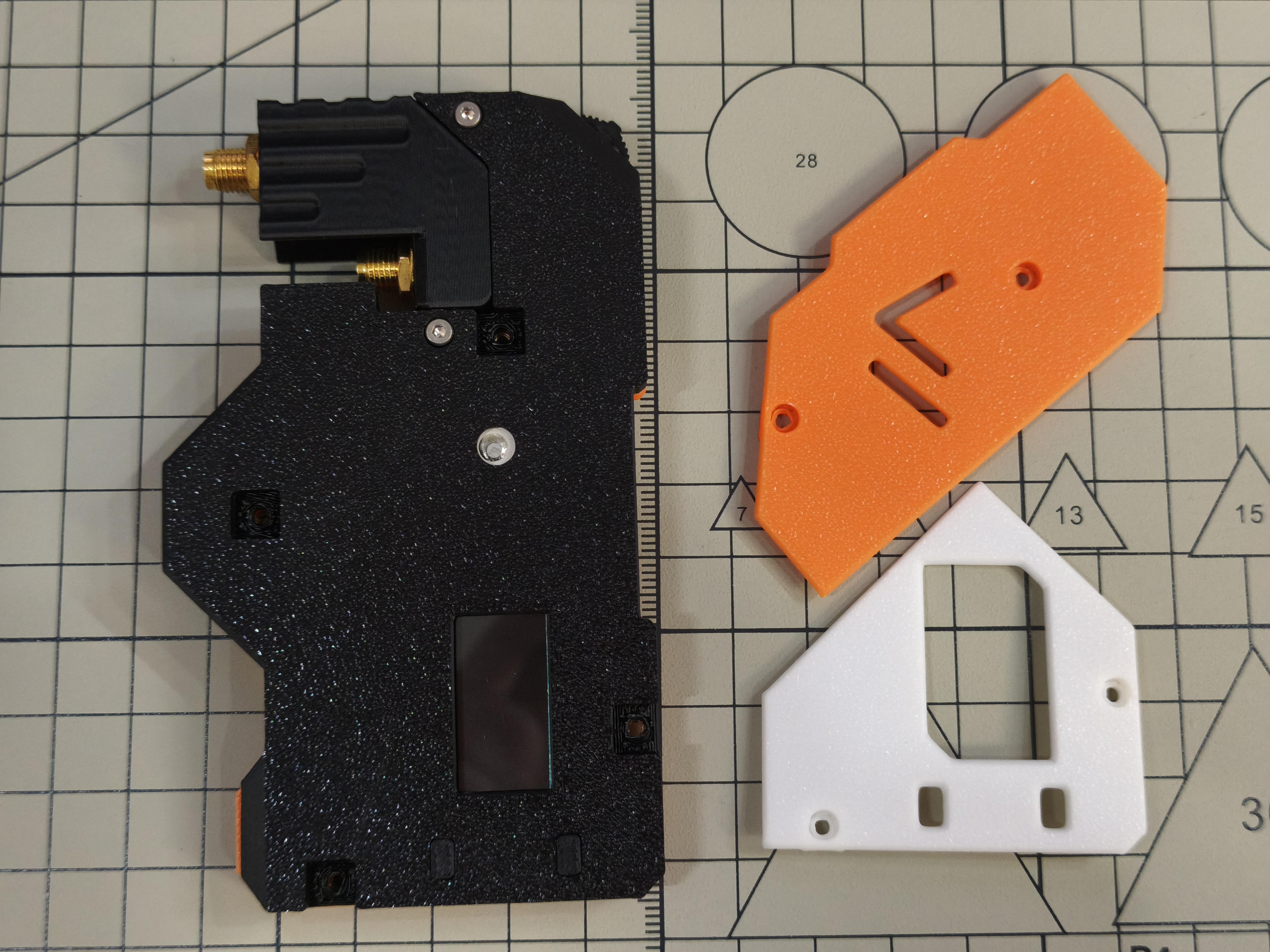

使用 4 个 M2x6 内六角圆柱头螺栓将打印外壳 C1 C2 安装到打印外壳 U1 上

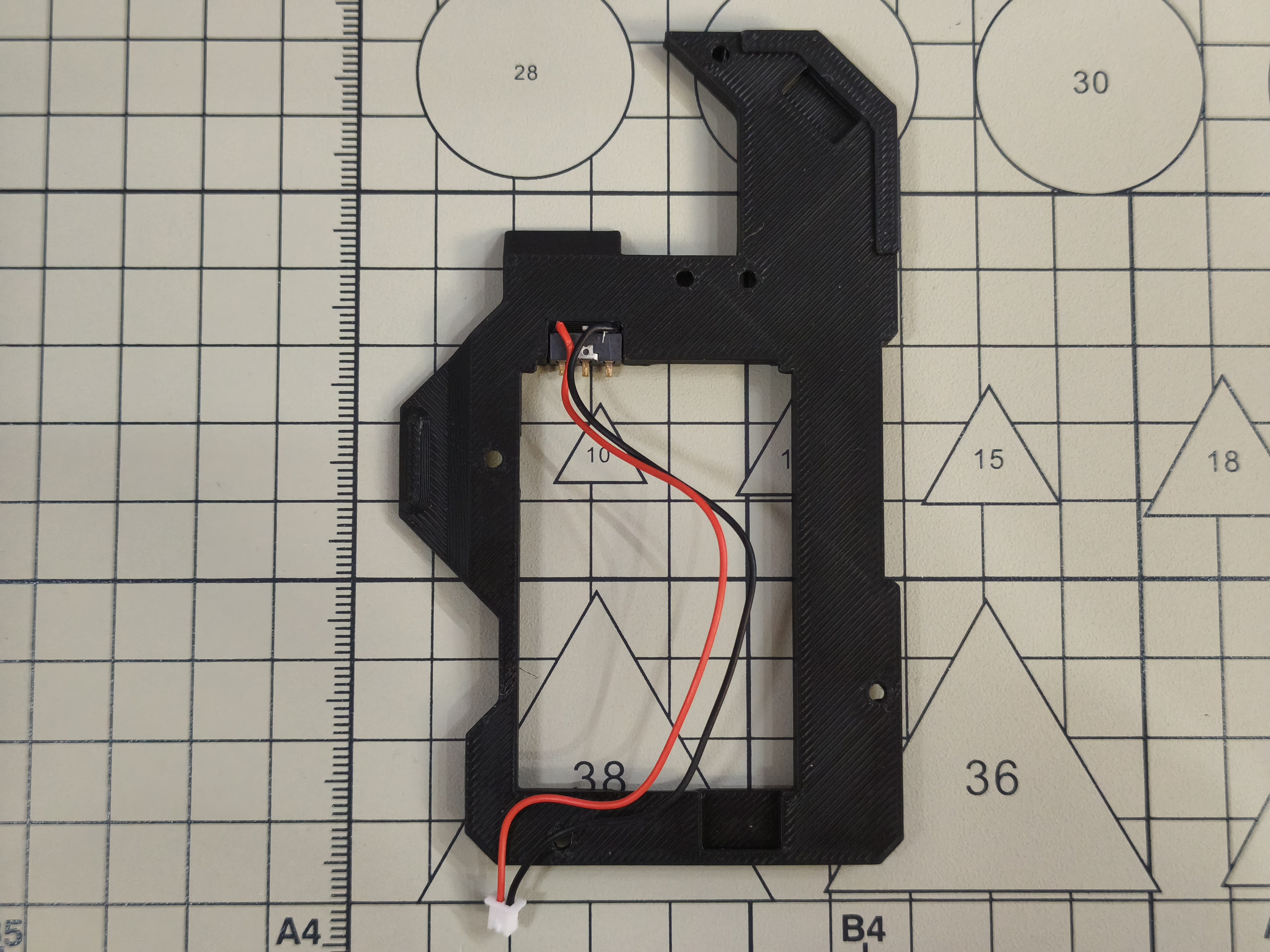

将 Tracker 附带的电池连接线焊接到弹片电池座上, 电池连接线长度预留约 10cm, 弹片电池座上的 2 个塑料圆桩需要削去, 最后用胶水将弹片电池座粘贴到打印外壳 L1 上

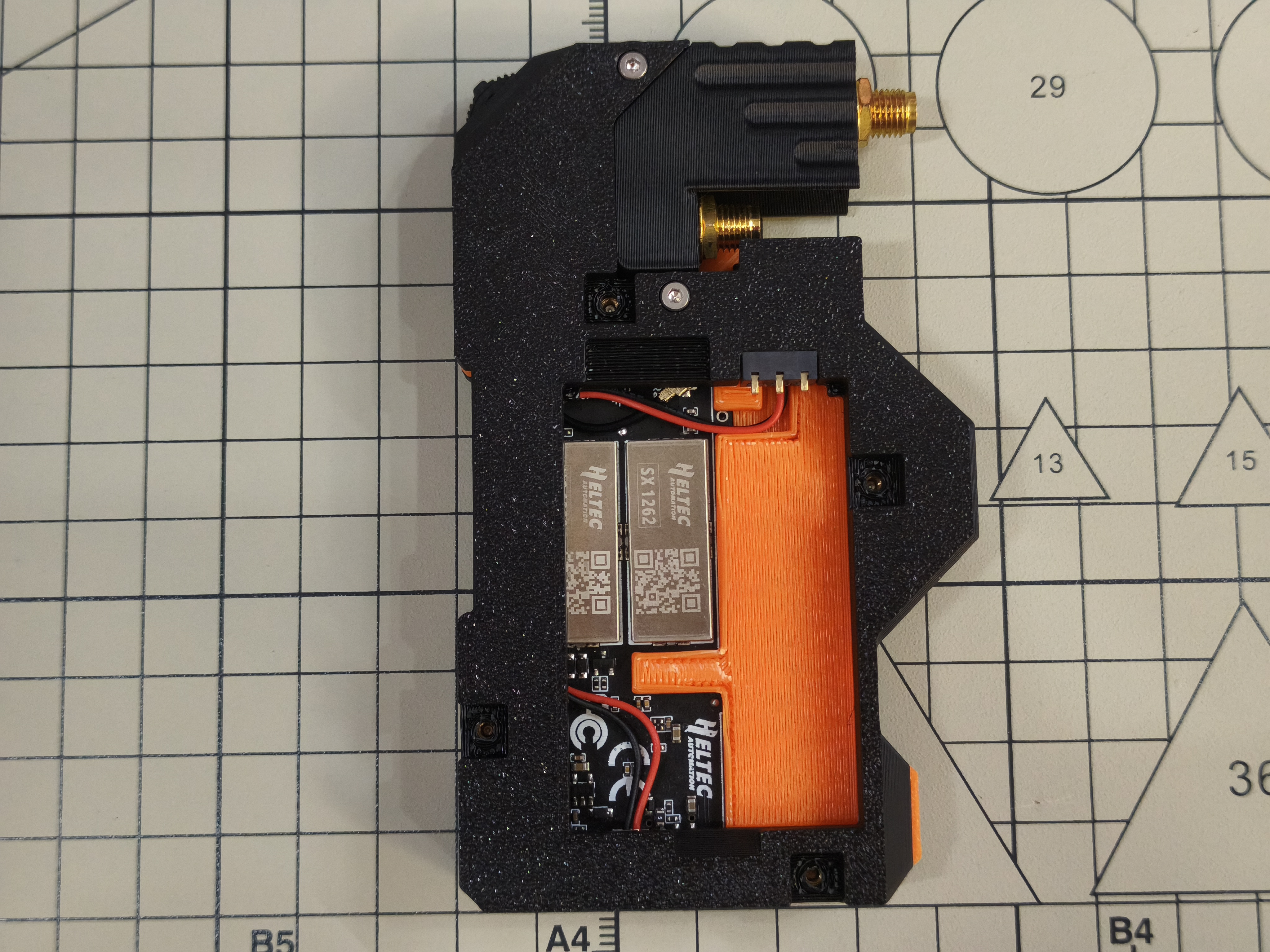

将电池连接线接头插入 Tracker, 并使用 2 个 M2x5 内六角圆柱头螺栓将打印外壳 L1 安装到打印外壳 M1 上

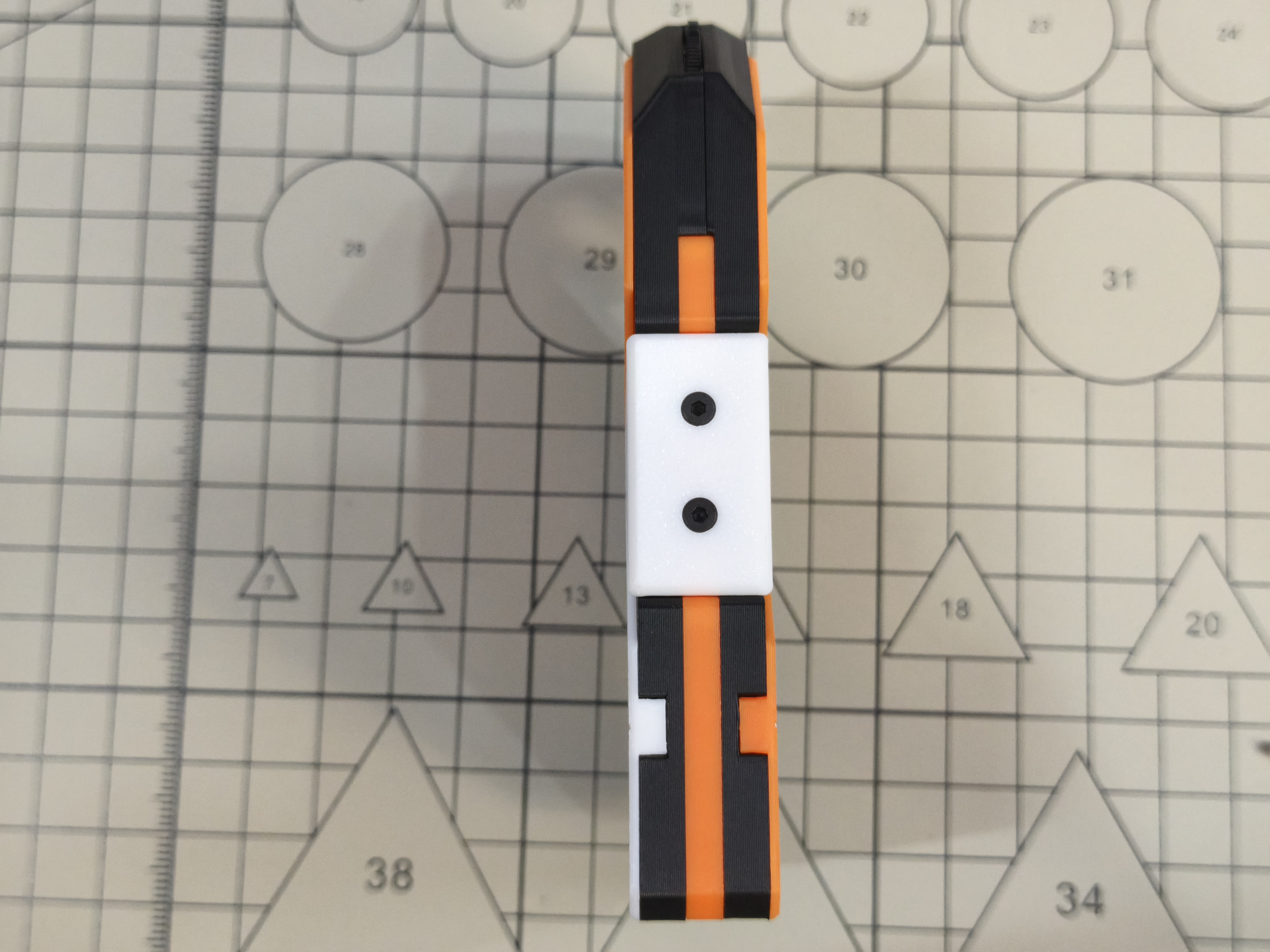

使用 2 个 M2x4 内六角扁平头螺栓将打印外壳 S2 安装到打印外壳 M1 上

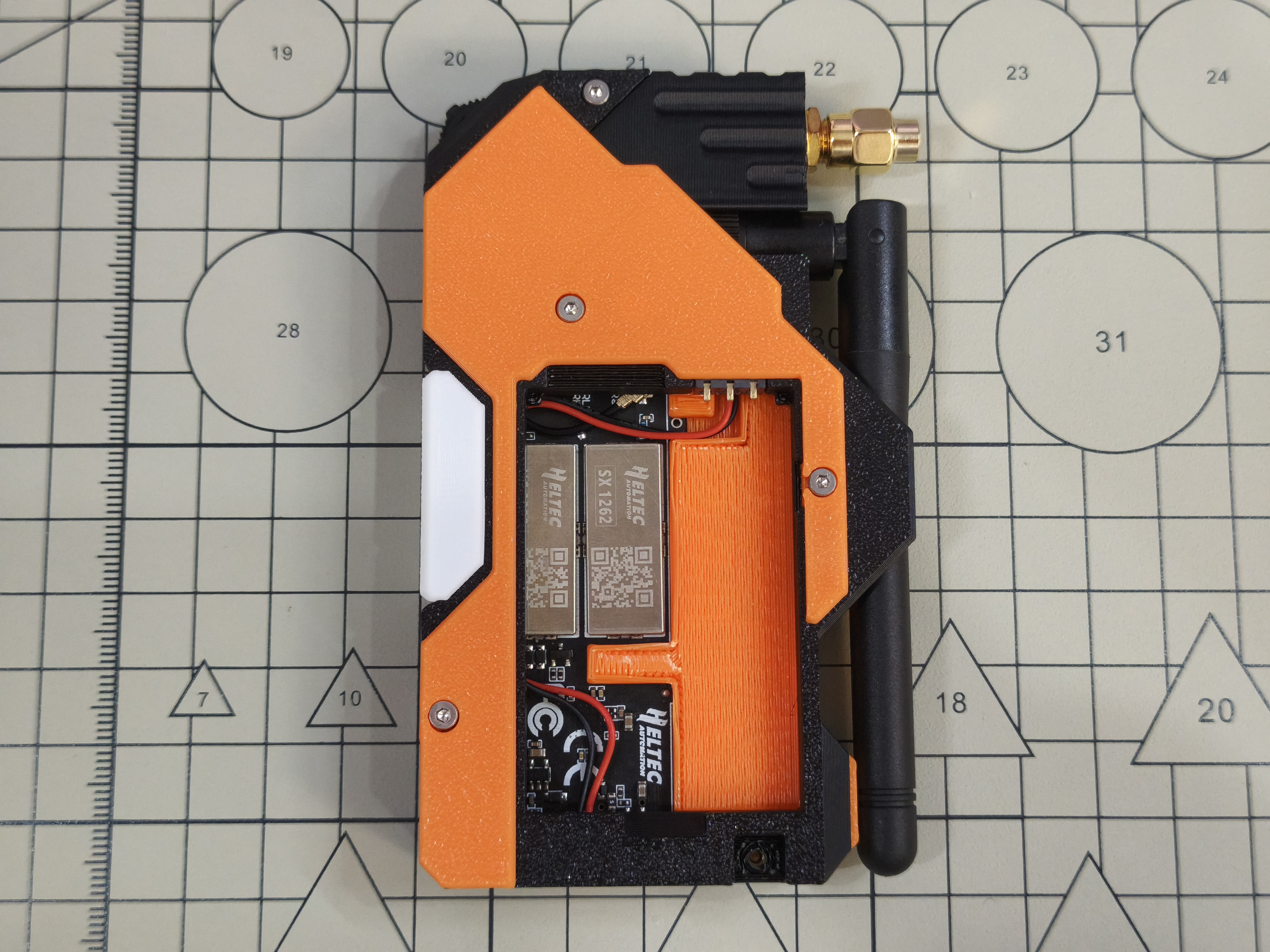

使用 3 个 M2x6 内六角圆柱头螺栓将打印外壳 C3 安装到打印外壳 L1 上, 将 SMA 堵头与 JK-11 胶棒天线安装到 SMA 接口上

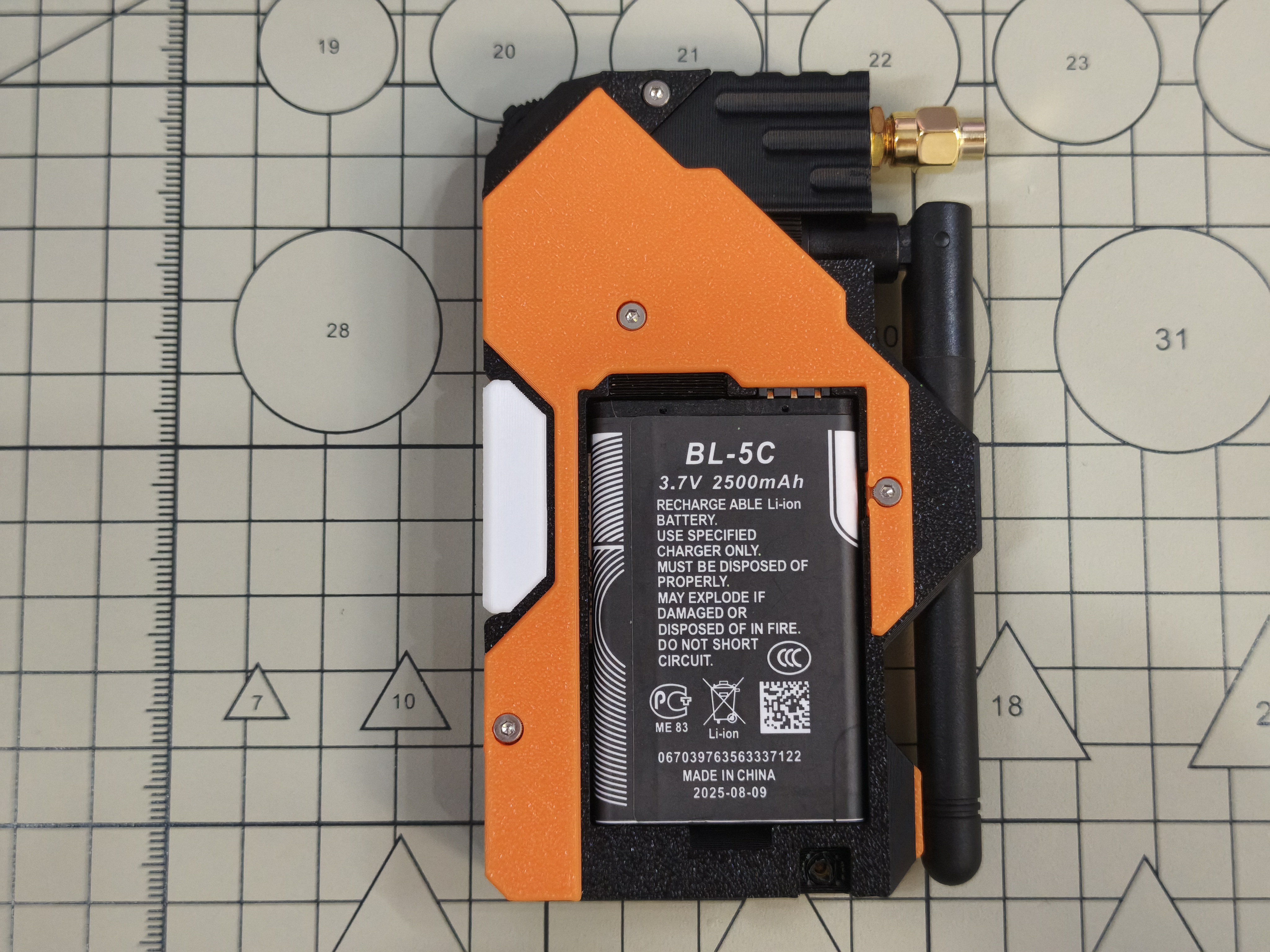

将 BL-5C 电池安装到电池槽中

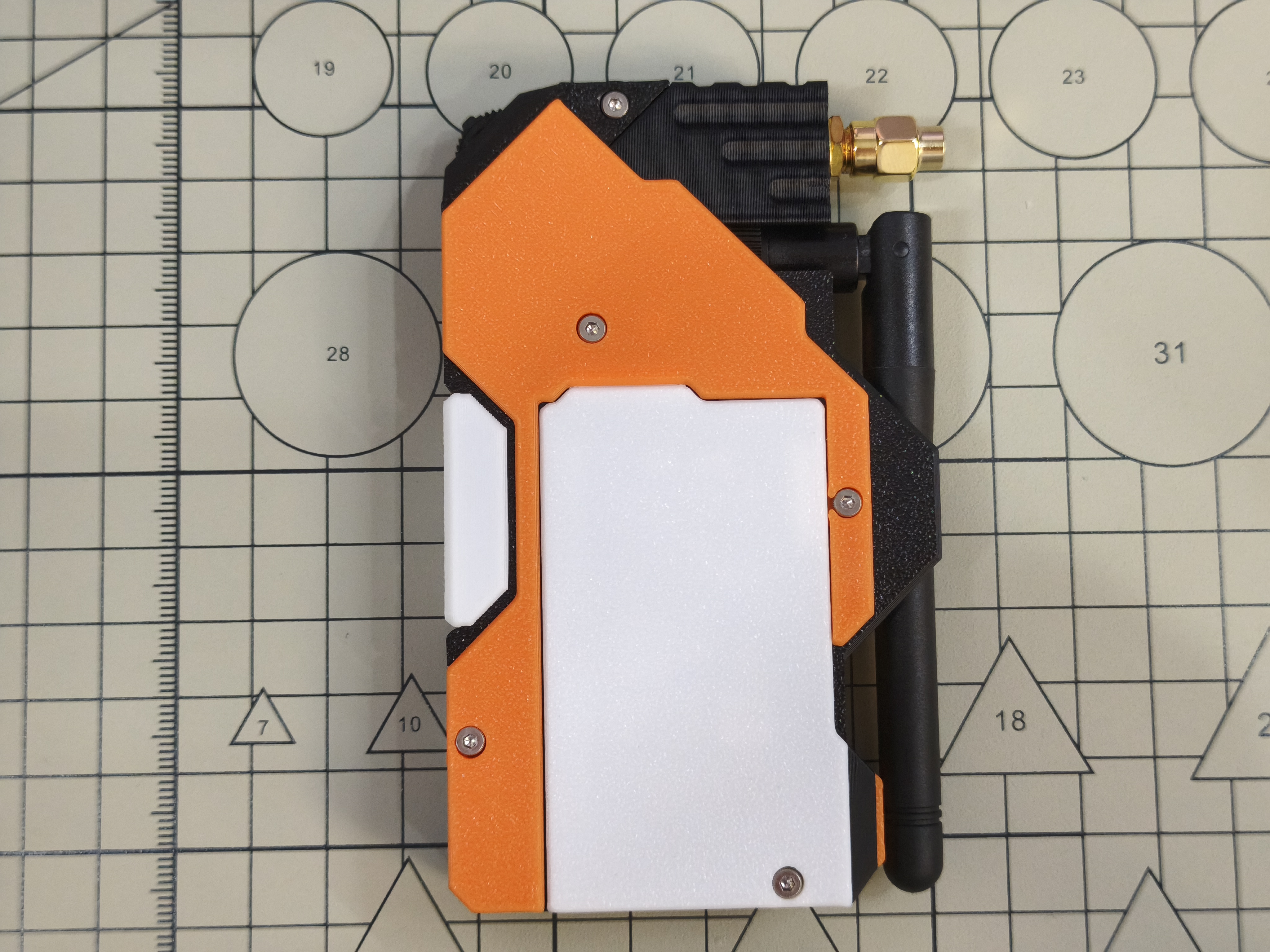

使用 1 个 M2x6 内六角圆柱头螺栓将打印外壳 C4 安装到打印外壳 L1 上

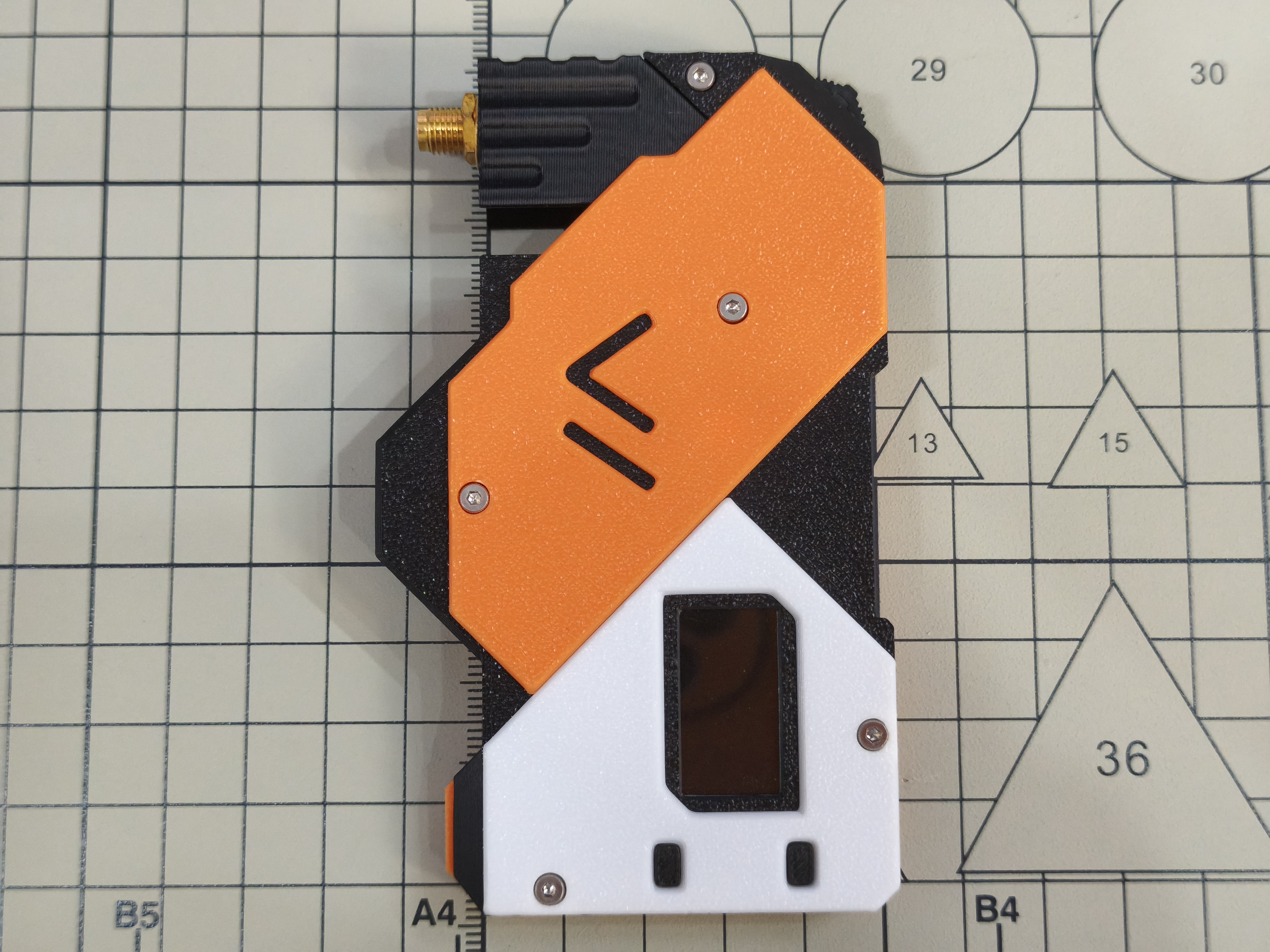

组装完成
