这是一个通过PNG图片制作圆筒（正多边形）透光浮雕的设计工具。

设计初衷：在makerworld官网有“透光浮雕生成器”工具，但是官方的生成器只能生成矩形的外形轮廓，所以我通过OpenSCAD编程语言，设计了这款可以生成圆筒（正多边形）透光浮雕模型，以帮助小伙伴们更方便的设计关于透光浮雕类的作品。

操作步骤

1、设计你的模型

• 点击定制图标，打开“圆筒透光浮雕生成器”定制工具，打开“Is upload PNG”按钮，上传你的PNG图片，点击生成即可生成模型。

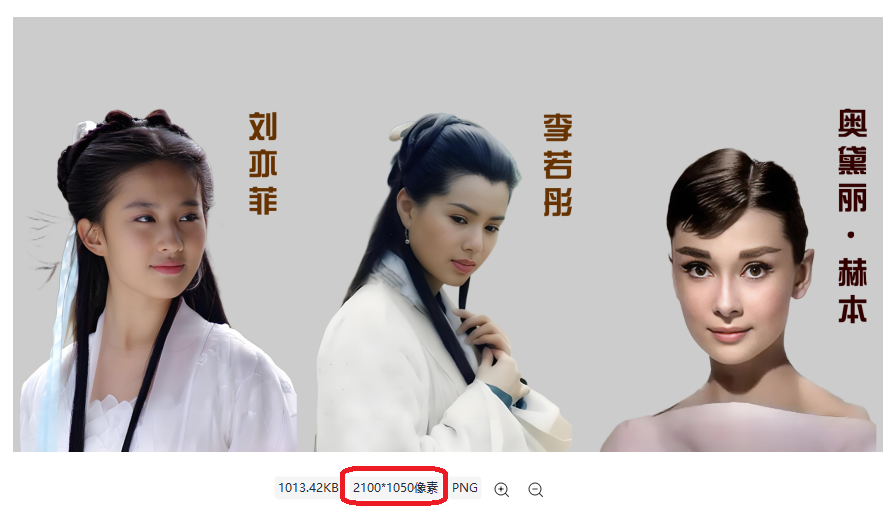

• 上传的图片仅支持PNG格式。在“PNG px”参数中输入图片像素大小。如右图png图片像素为宽像素2100，高像素1050。点击生成后，如果系统提示“服务器开小差”或者“响应超时”，一般是因为图片分辨率太大了。一种解决方法是把图片分辨率调小点。另一种方法是利用生成器里的参数设置，把模型切割几份，然后分别导出。把导出的STL文件一起导入Bambu Studio 切片软件中，模型会自动组装成圆筒状。

• 还有一些不常用的功能，我放在高级设置里，比如是否添加倒角边框、设置基层厚度和浮雕高度。“Divisions num”参数可以设置圆筒透光浮雕的面数，比如样品模型设置为3，则生成正三角形的筒状透光浮雕模型。默认设置50，正五十边形就非常接近圆形了。



2、导出你的模型

设计完成后，将其导出为 3MF 或 STL 文件，然后加载到 Bambu Studio 切片软件中。

3、打印和后期处理

打印材质选择白色耗材，稀疏填充设置100%，层高越小打印效果越细腻。

设计应用案例：

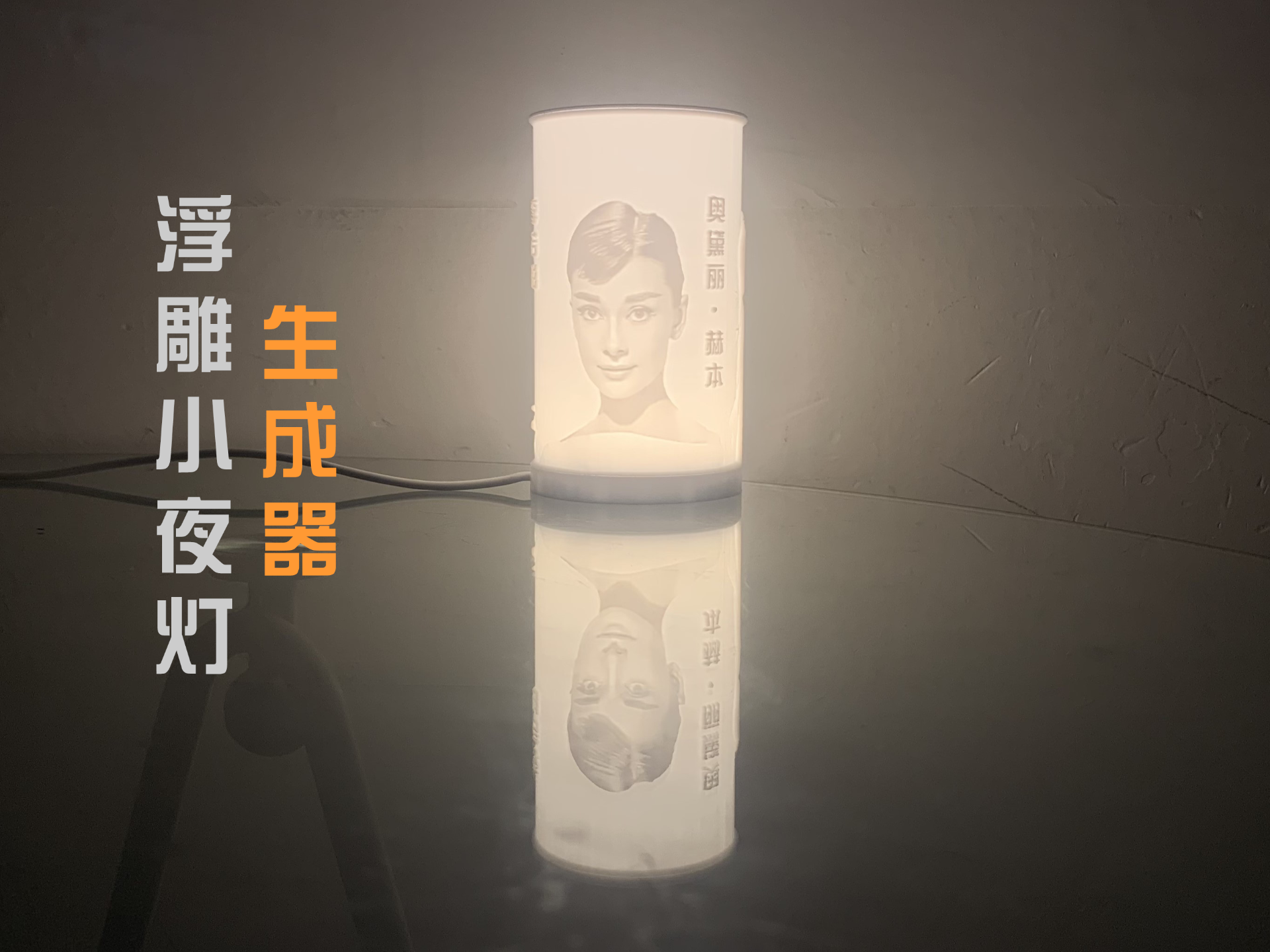

浮雕小夜灯生成器

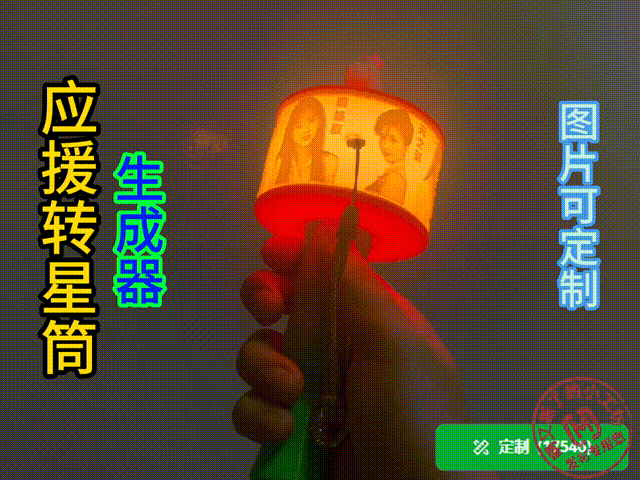

应援转星筒生成器

其他透光浮雕生成器工具推荐

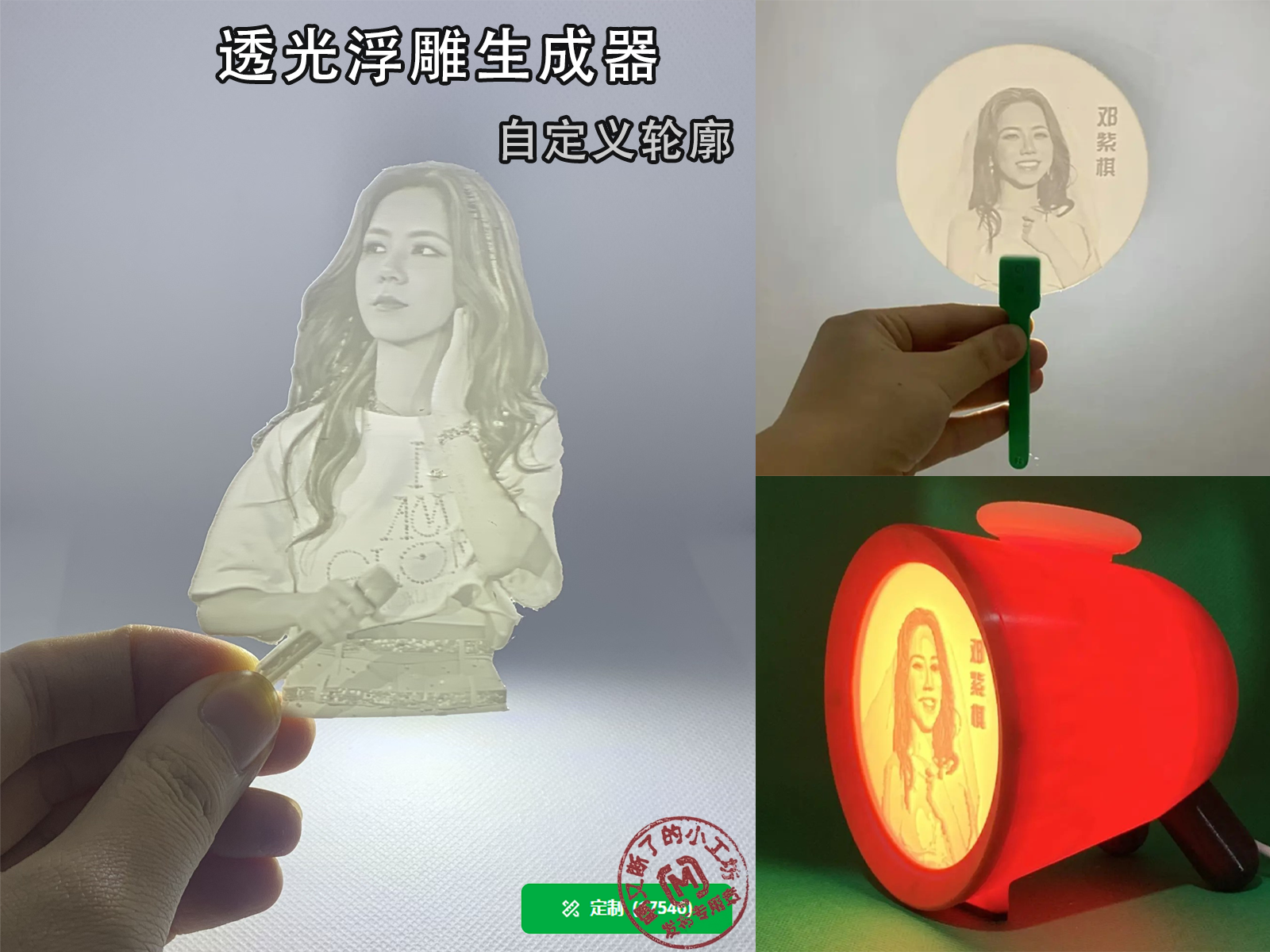

透光浮雕生成器（自定义轮廓）
