• 参考了社区的其他烘干箱，做了一些优化改进
• 只需要在箱子侧面打2个直径16mm的孔
• 可手动调节风扇转速
• 200W PTC快速升温，自动温度控制
• 箱内部分不要使用PLA（不耐热）打印，至少使用PETG，推荐使用ABS打印

物料清单：

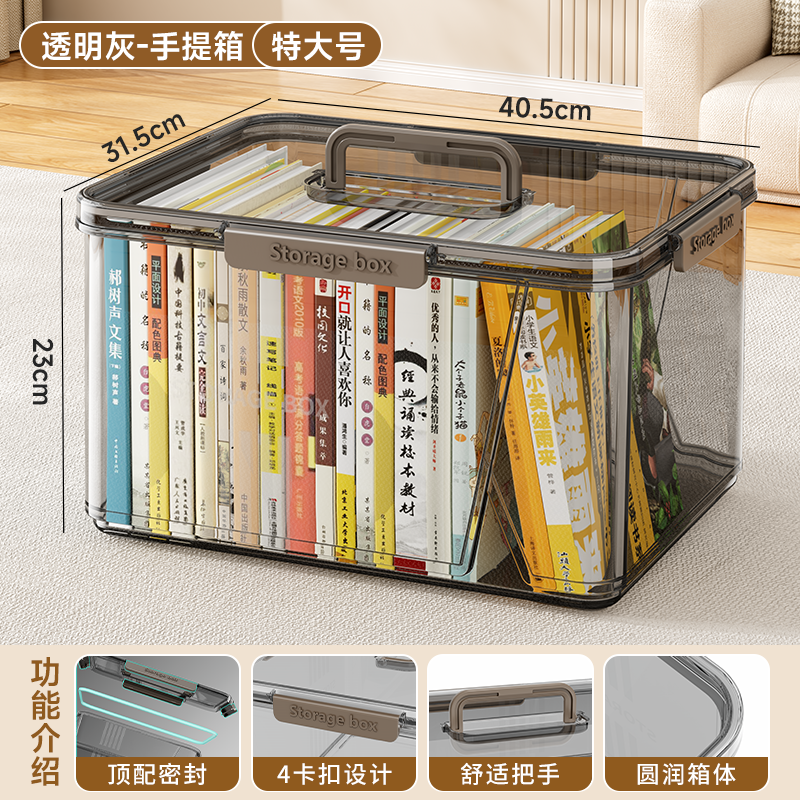

▶ 收纳箱，1个，长宽高40.5x31.5x23cm

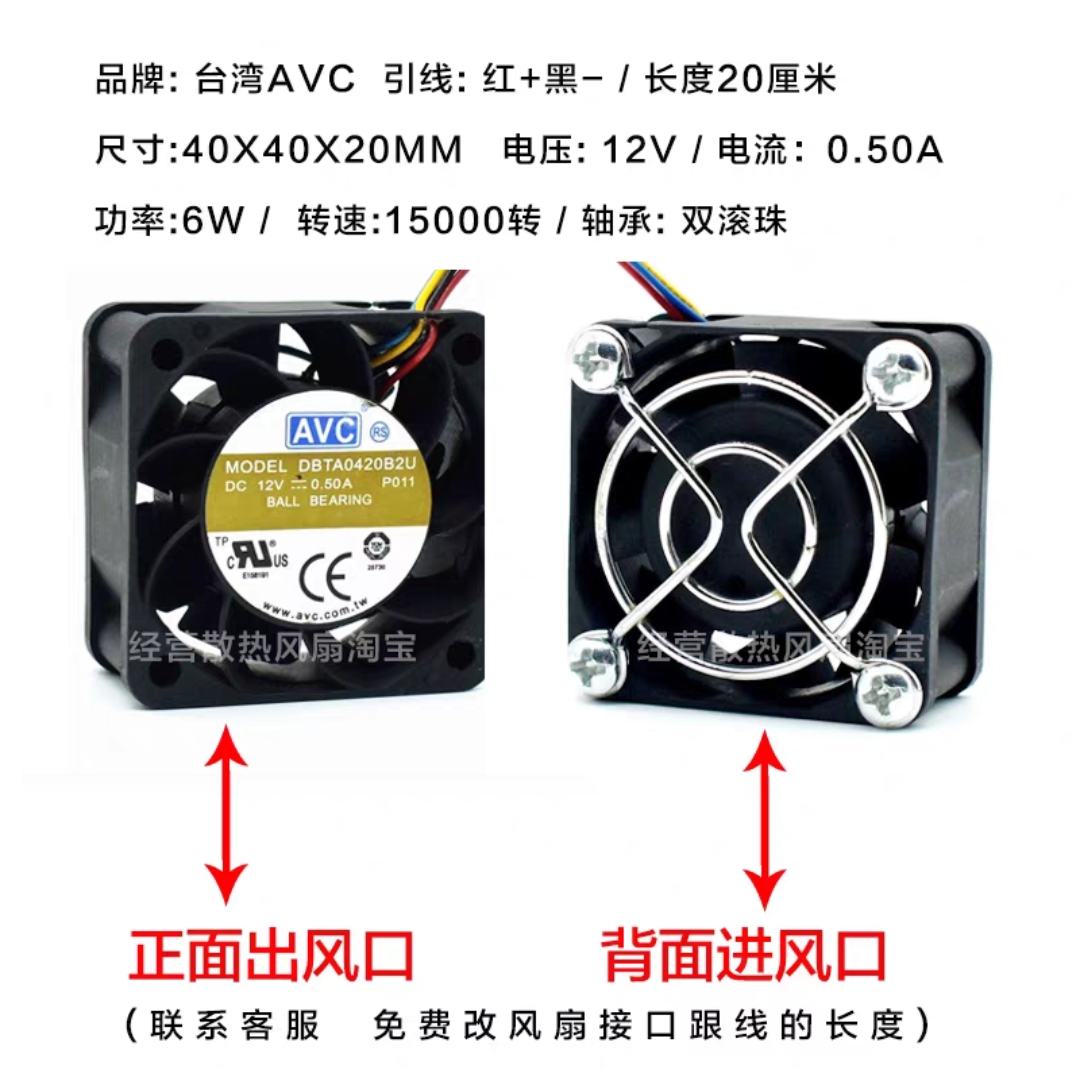

▶ 4020风扇，2个，40x40x20mm，任意接口，2线即可

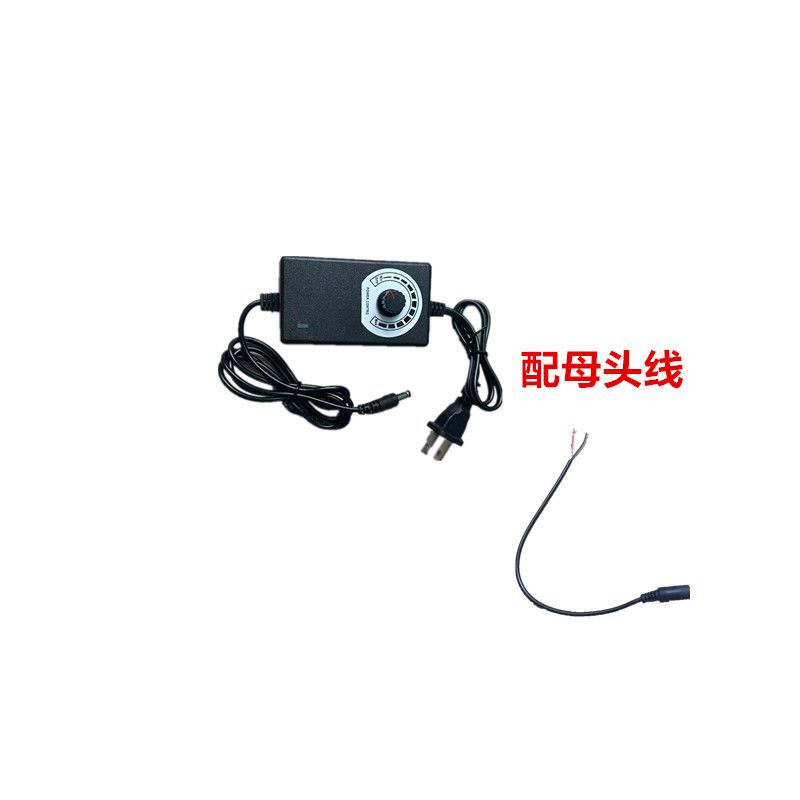

▶ 12V可调电源，1个，3V-12V2A 双线式+母头线

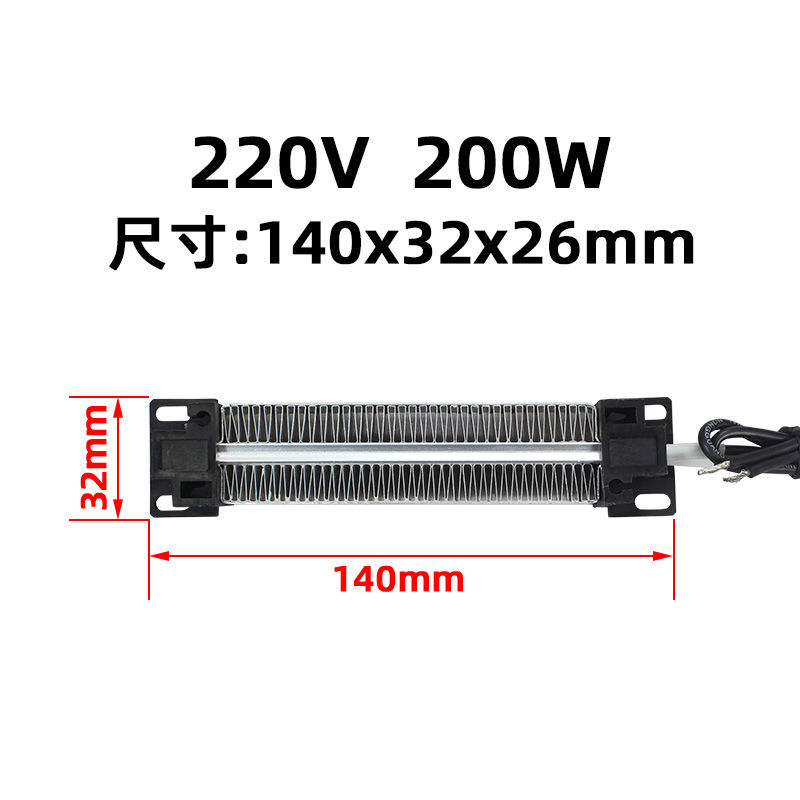

▶ PTC，1个，220V 200W 140x32x26mm

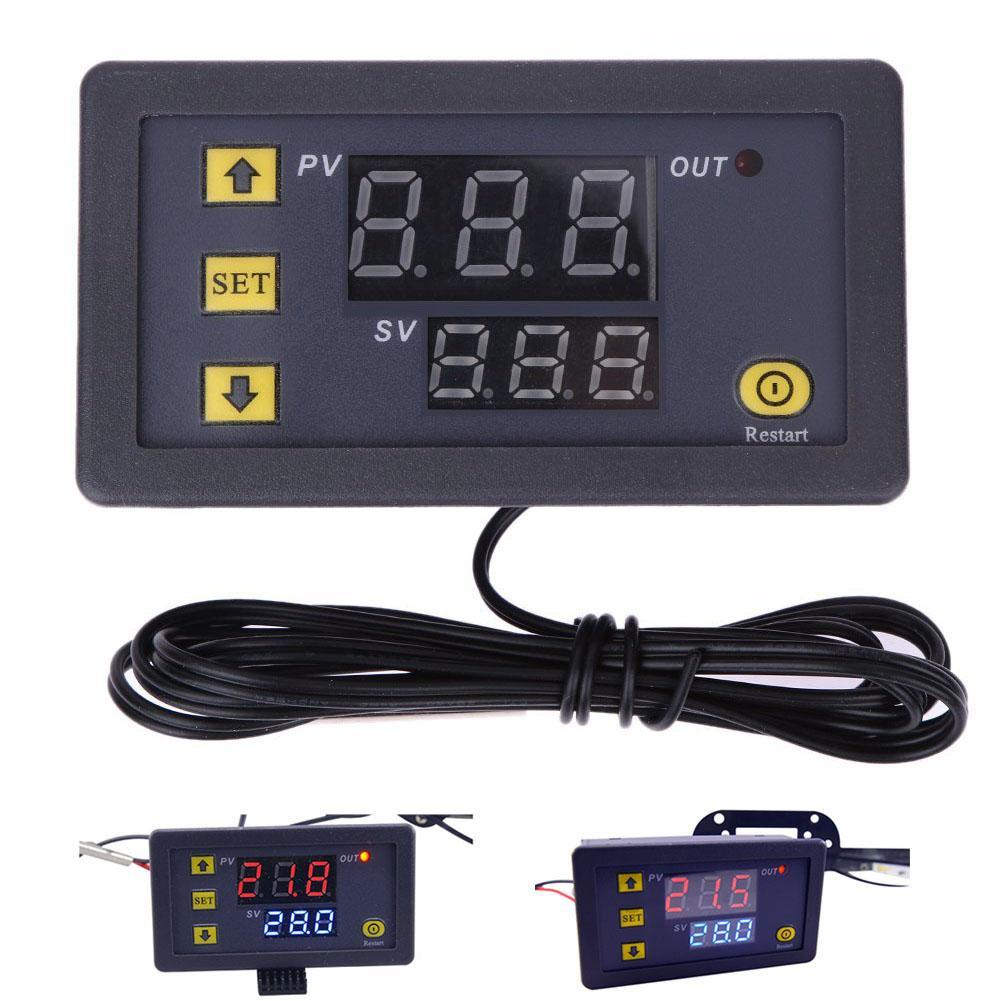

▶ W3230温度控制器，1个，110V-220V

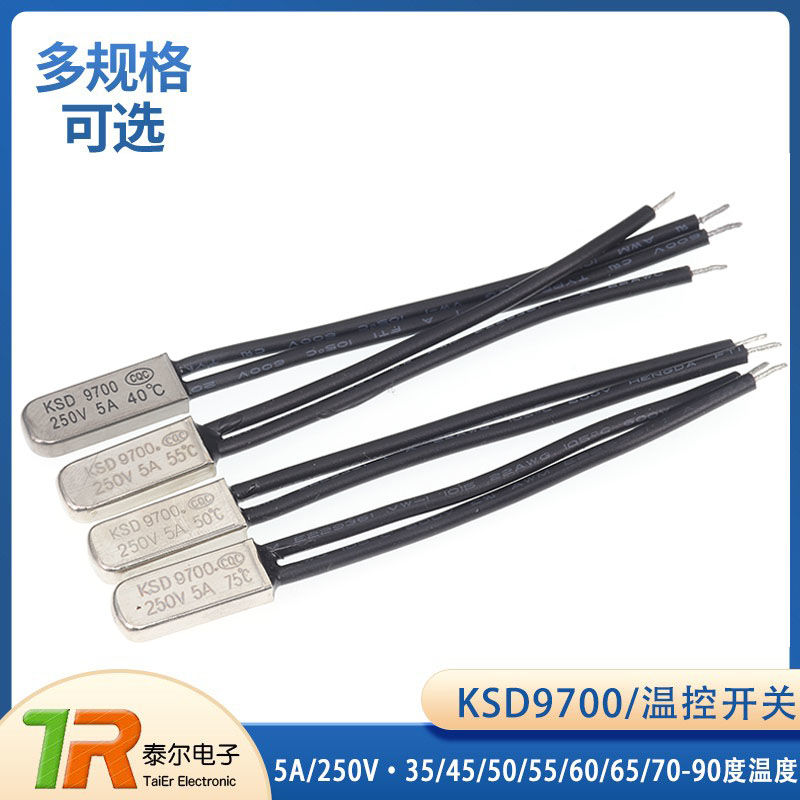

▶ KSD9700温控开关，1个，70℃ 常闭

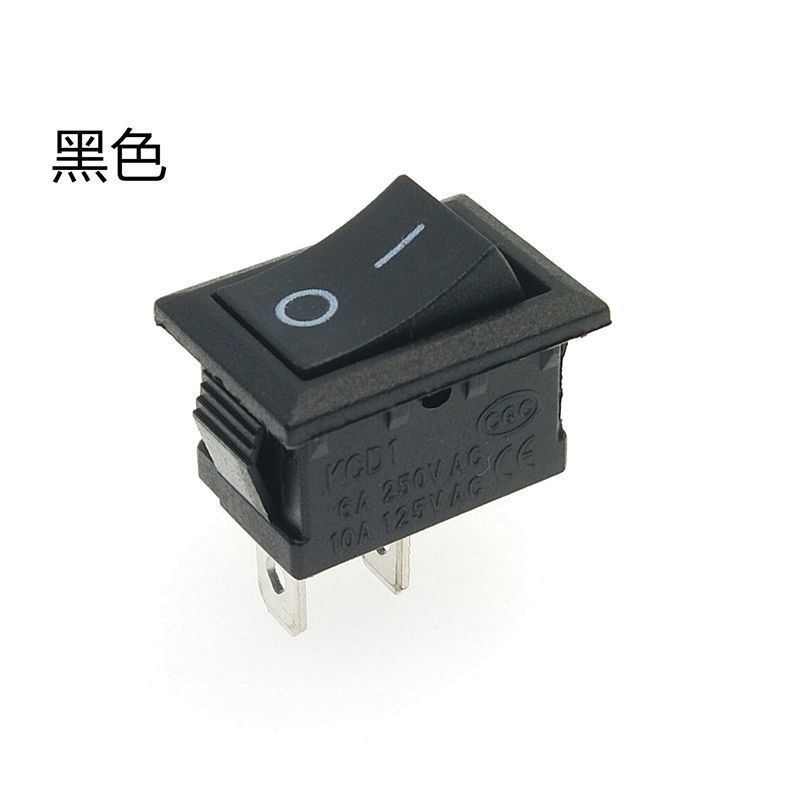

▶ KCD1开关，1个

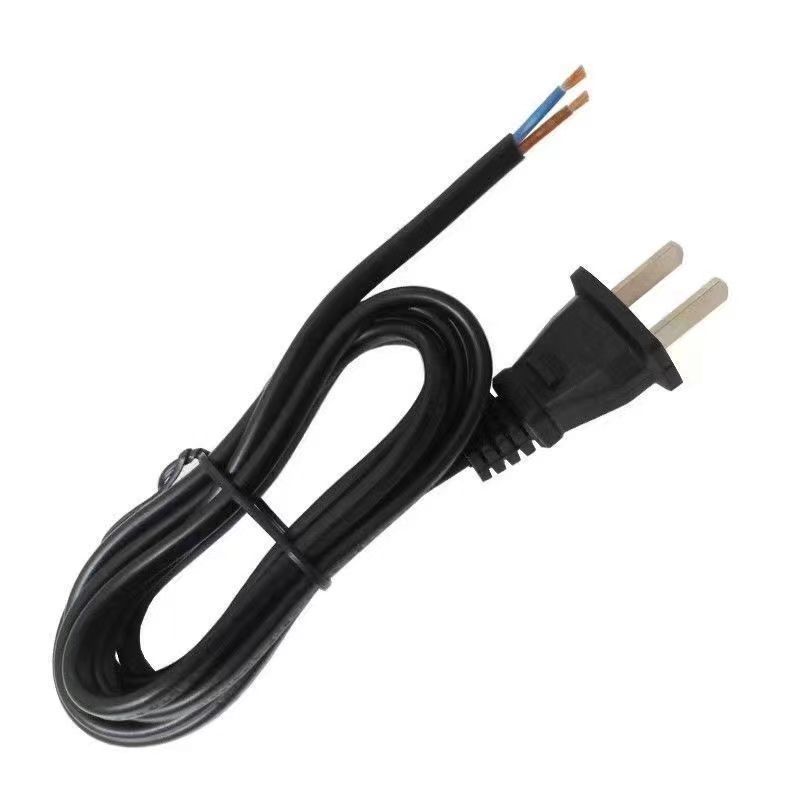

▶ 1.5m电源线，1根

▶ M3x30mm螺丝，8个（固定4020风扇）

▶ M3x14mm螺丝，2个（固定内箱主体和风道）

▶ M4x20mm螺丝，4个（固定内箱主体内部的压板）

▶ M3螺母，10个

▶ M4螺母，4个

▶ 包胶电线若干

▶ 丁晴O型密封圈，2个，外径20x2.4mm，非必须

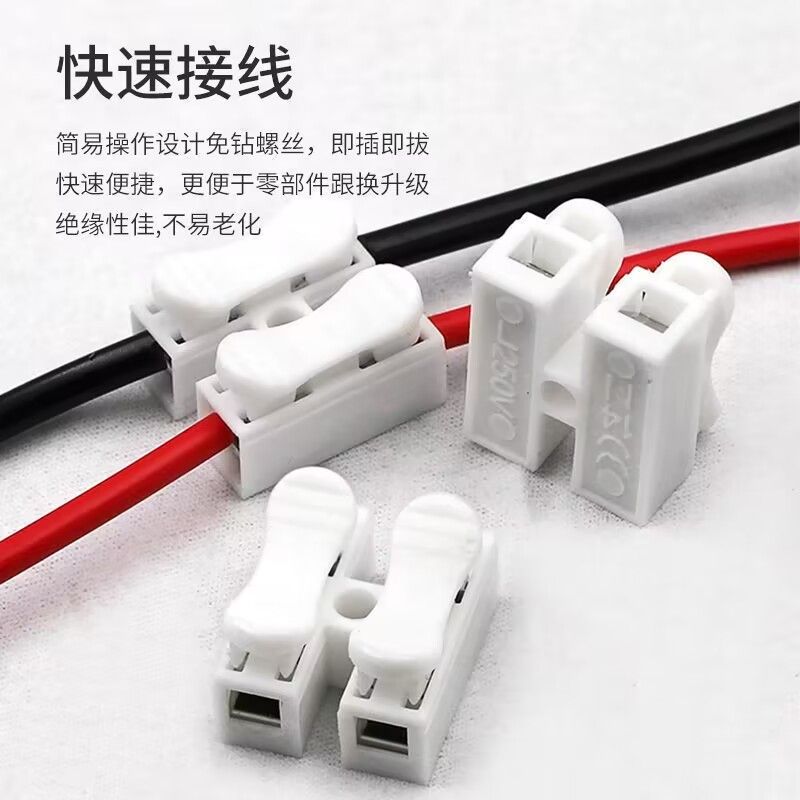

▶ 接线端子，2个，非必须

▶ 分子筛干燥剂，1袋，直径大于2mm，非必须

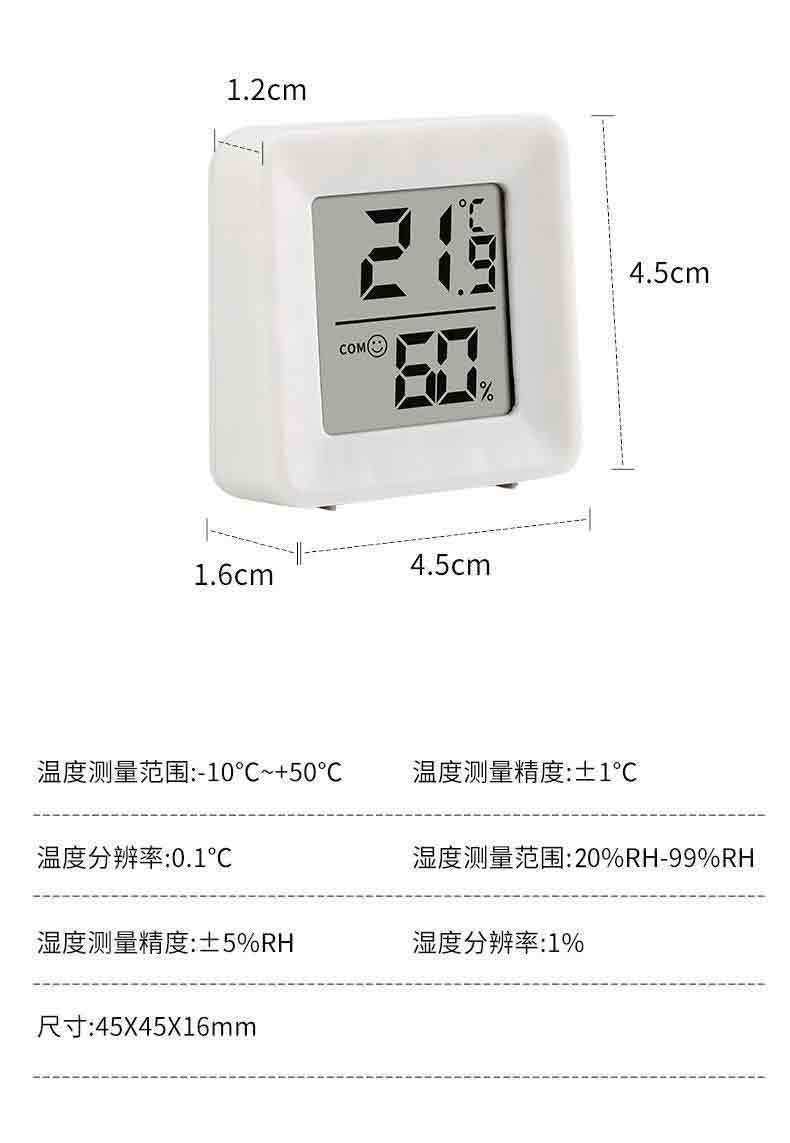

▶ 温湿度计，1个，非必须

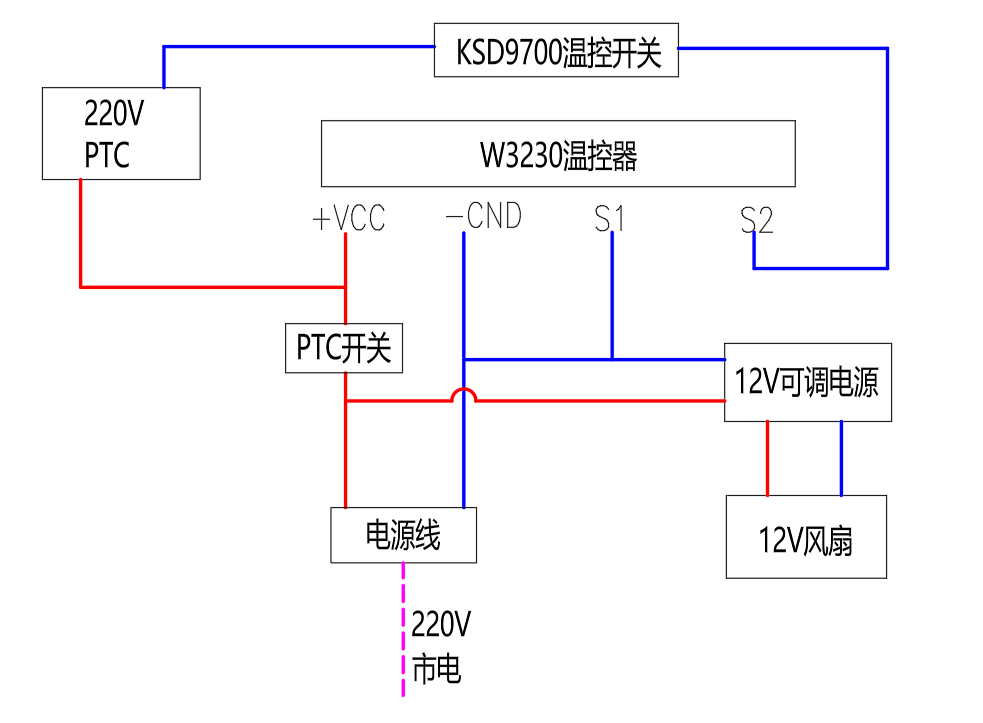

接线图：

安装说明：

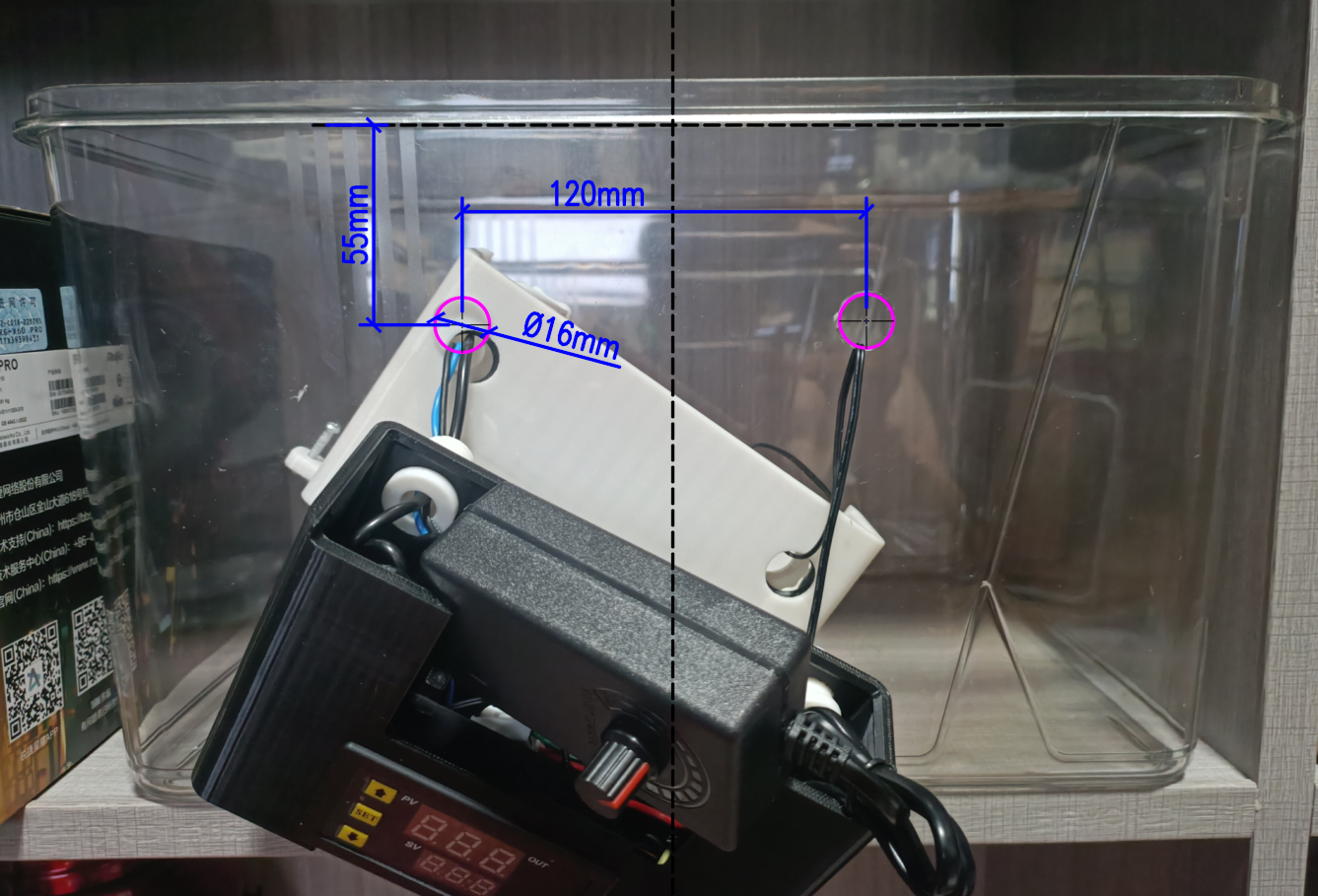

打孔位置参考图

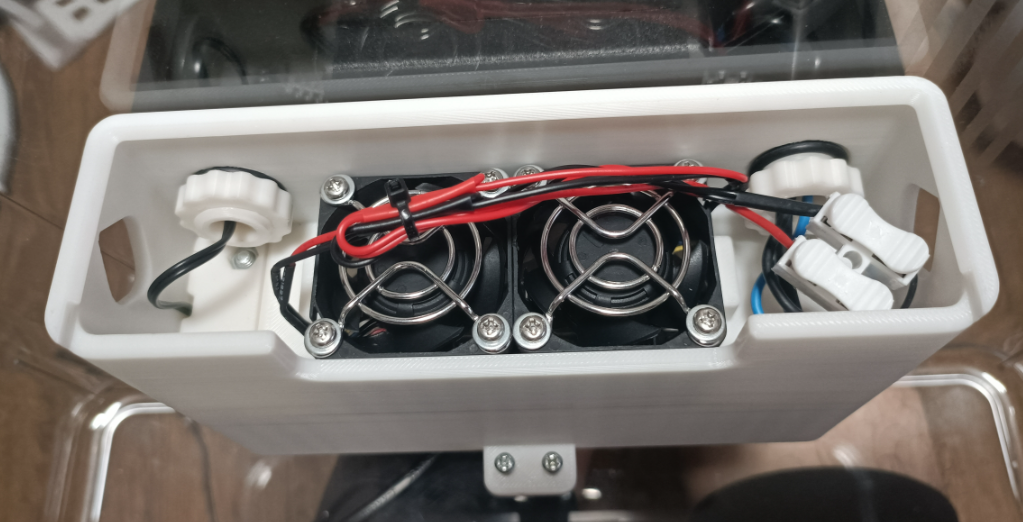

从内箱的顶部安装风扇

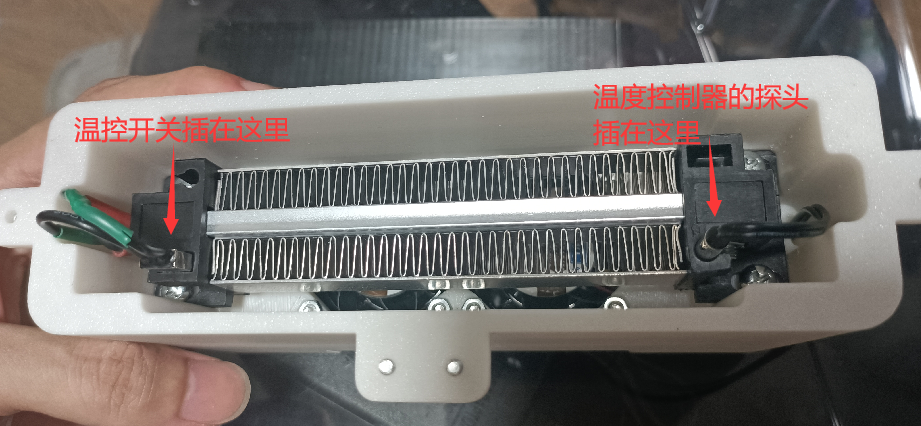

从内箱的底部安装PTC

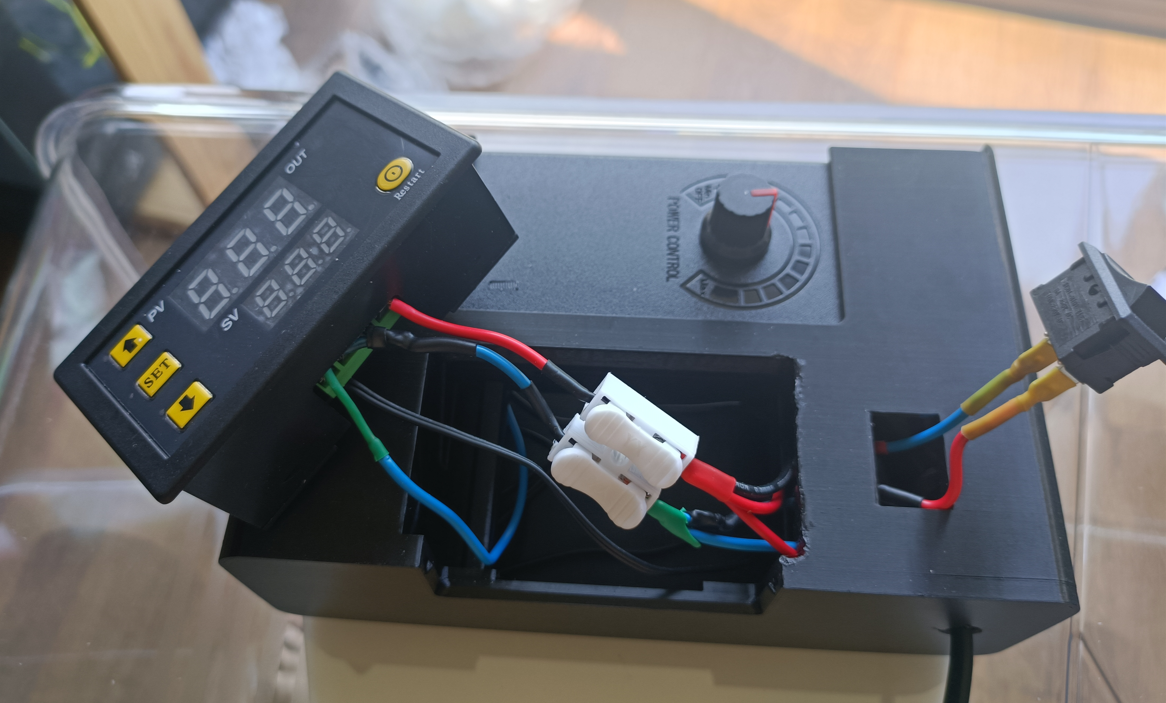

外箱，具体参考接线图

更新：

2025-07-30：新增干燥盒，支持温湿度计
