这是一个可以通过SVG矢量图形定义轮廓，通过PNG图片制作透光浮雕的设计工具。

设计初衷：在makerworld官网有“透光浮雕生成器”工具，但是官方的生成器只能生成矩形的外形轮廓，所以我通过OpenSCAD编程语言，设计了这款可以通过SVG矢量图形自定义外形轮廓的生成器工具，以帮助小伙伴们更方便的设计关于透光浮雕类的作品。

操作步骤

1、设计你的模型

• 点击定制图标，打开“透光浮雕生成器”定制工具，在“Shap mode”中，如果选择“自定义SVG外形”，需要上传SVG文件，然后打开“Is upload PNG”按钮，上传你的PNG图片，点击生成即可生成模型。



• “Shap mode”有两个选项“圆形/椭圆”和“自定义SVG外形”，通过“Shape size”参数设置外形轮廓的尺寸大小。
• 上传的图片仅支持PNG格式。在“PNG px”参数中输入图片像素大小。如右图png图片像素为宽像素700，高像素1020。点击生成后，如果系统提示“服务器开小差”或者“响应超时”，一般是因为图片分辨率太大了，调小点就可以啦。
• 还有一些不常用的功能，我放在高级设置里，比如可以设置单面浮雕还是双面、是否去掉SVG外形轮廓的内部空洞、设置外形边框宽度、设置浮雕最小厚度和最大厚度、设置PNG图片缩放比例和位置微调等。

2、导出你的模型

设计完成后，将其导出为 3MF 或 STL 文件，然后加载到 Bambu Studio 切片软件中。

3、打印和后期处理

打印材质选择白色耗材，稀疏填充设置100%，层高越小打印效果越细腻。竖着打印比平躺打印效果要好，但是层高越高越可能产生层纹，请做好支撑。

设计应用案例：

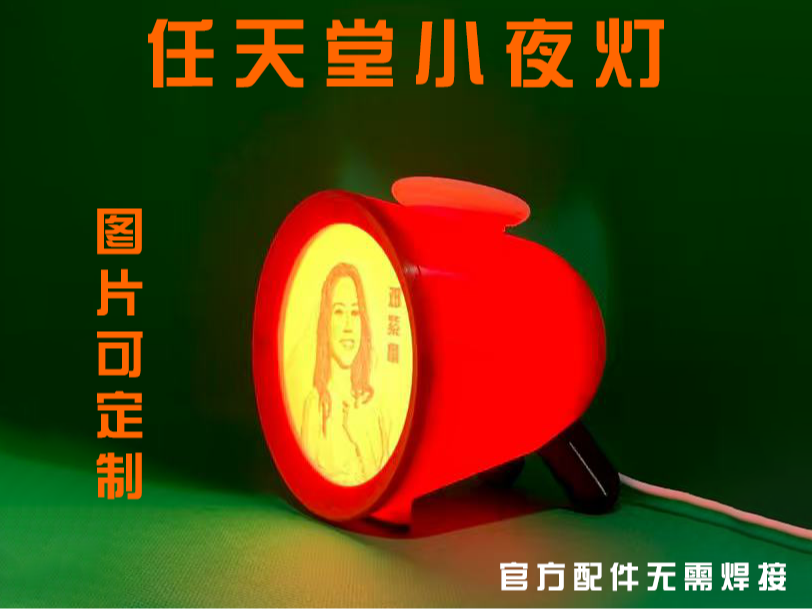

任天堂小夜灯

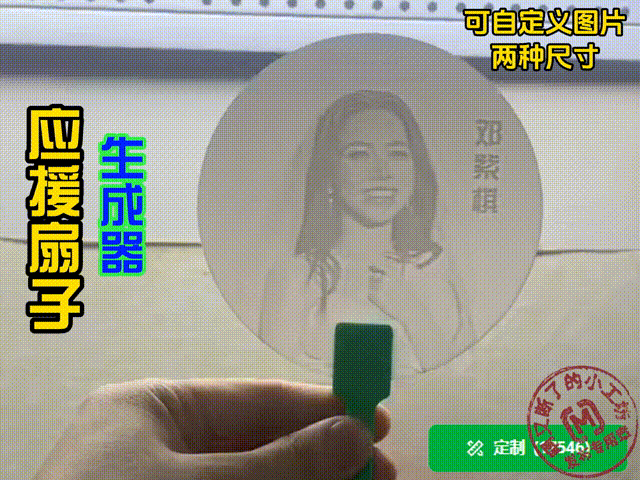

应援扇子生成器

其他透光浮雕生成器工具推荐

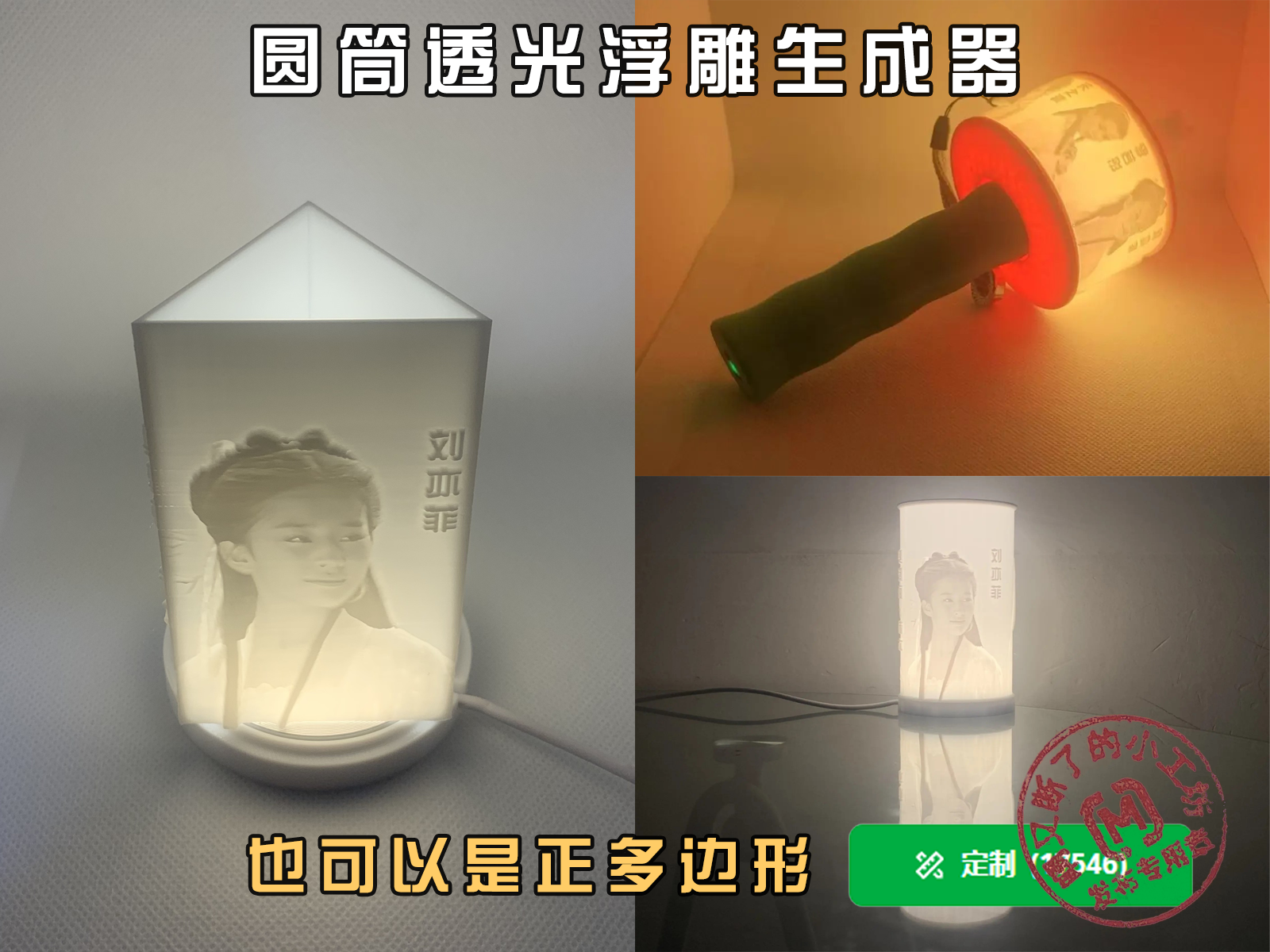

圆筒透光浮雕生成器（正多边形）
