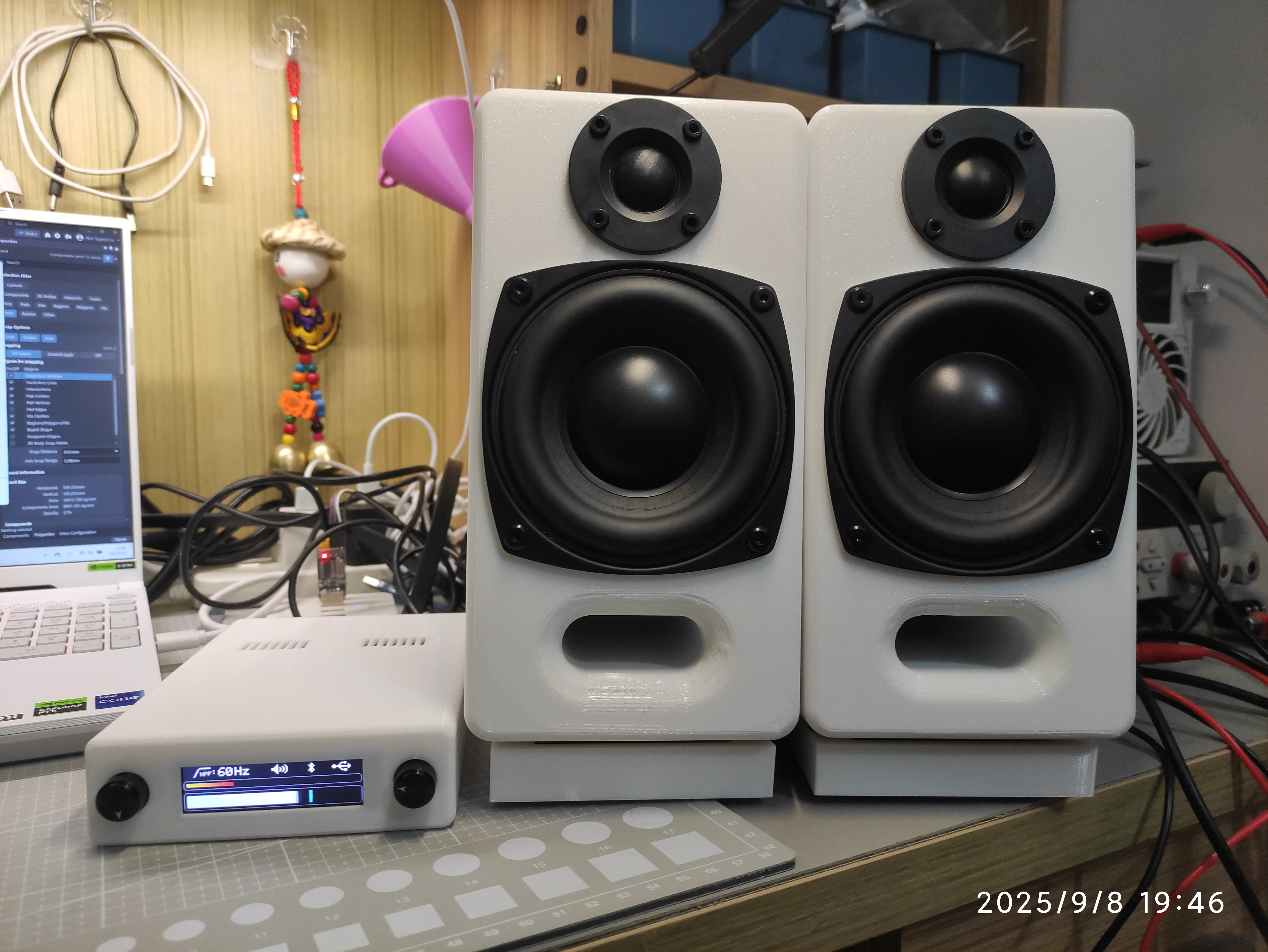

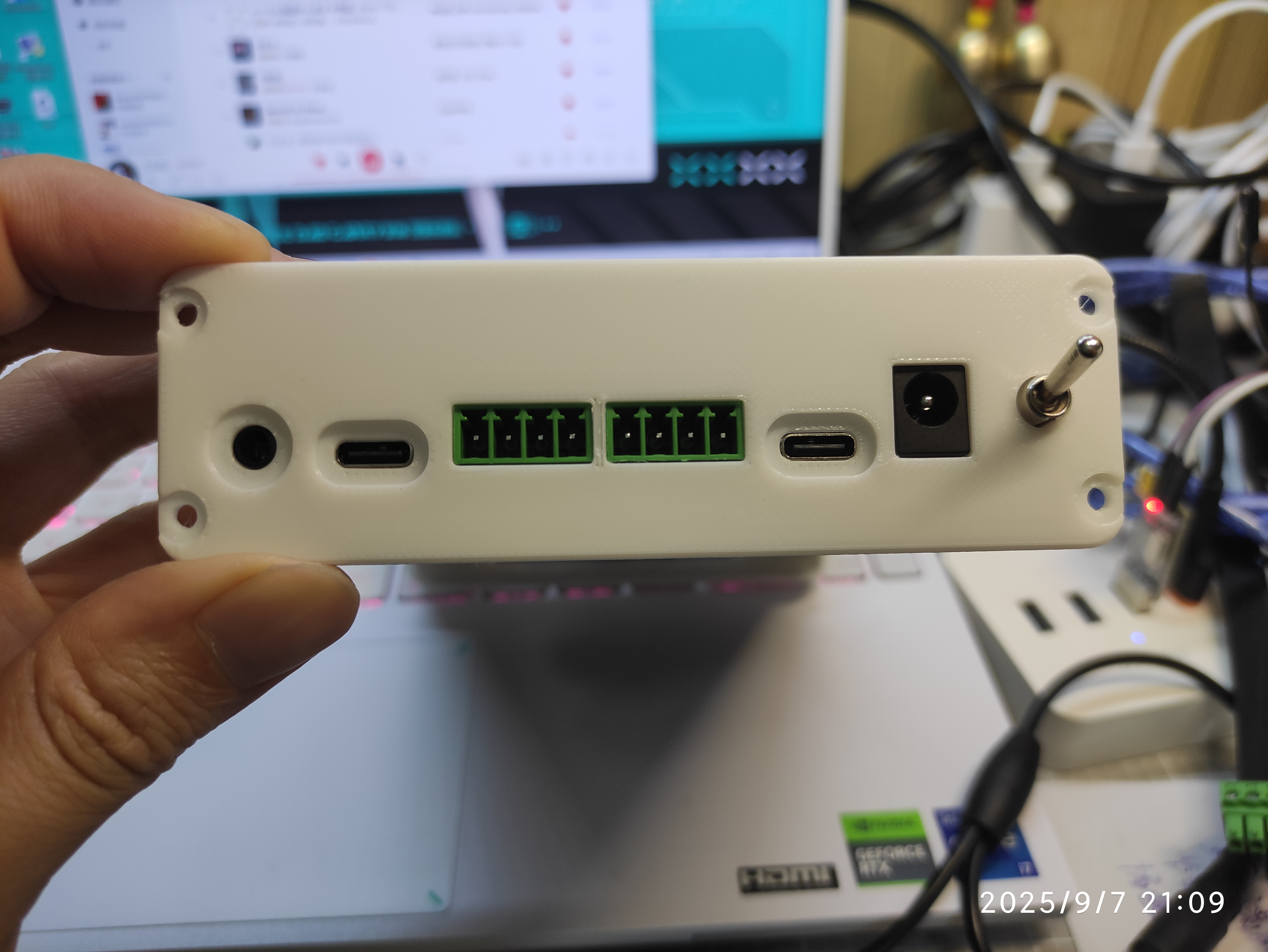

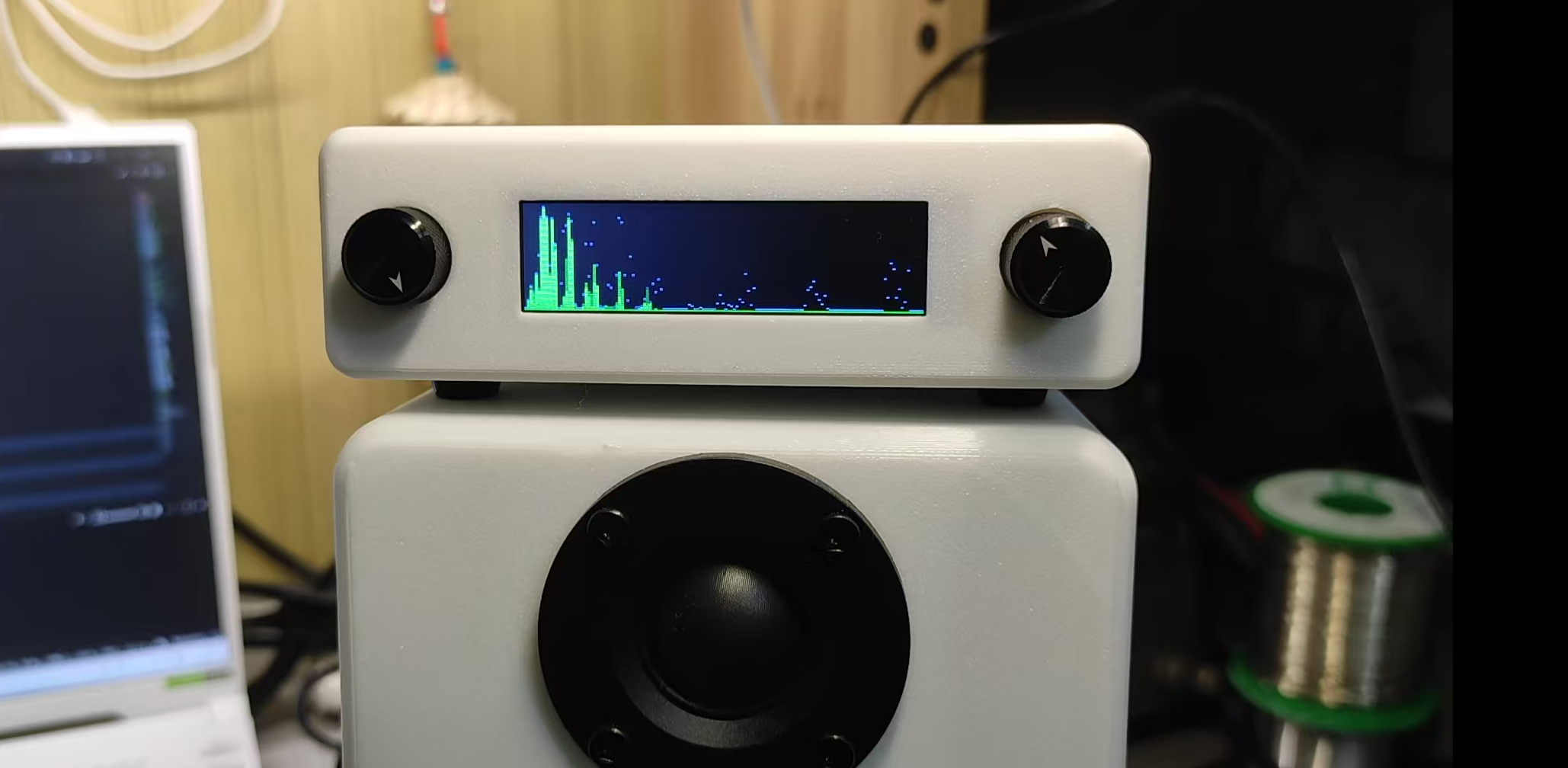

功放盒带有频谱以及律动效果，单片机ESP32S3+高通蓝牙QCC3084+DSP ADAU1701+ TI功放TPA3221(2*100W)

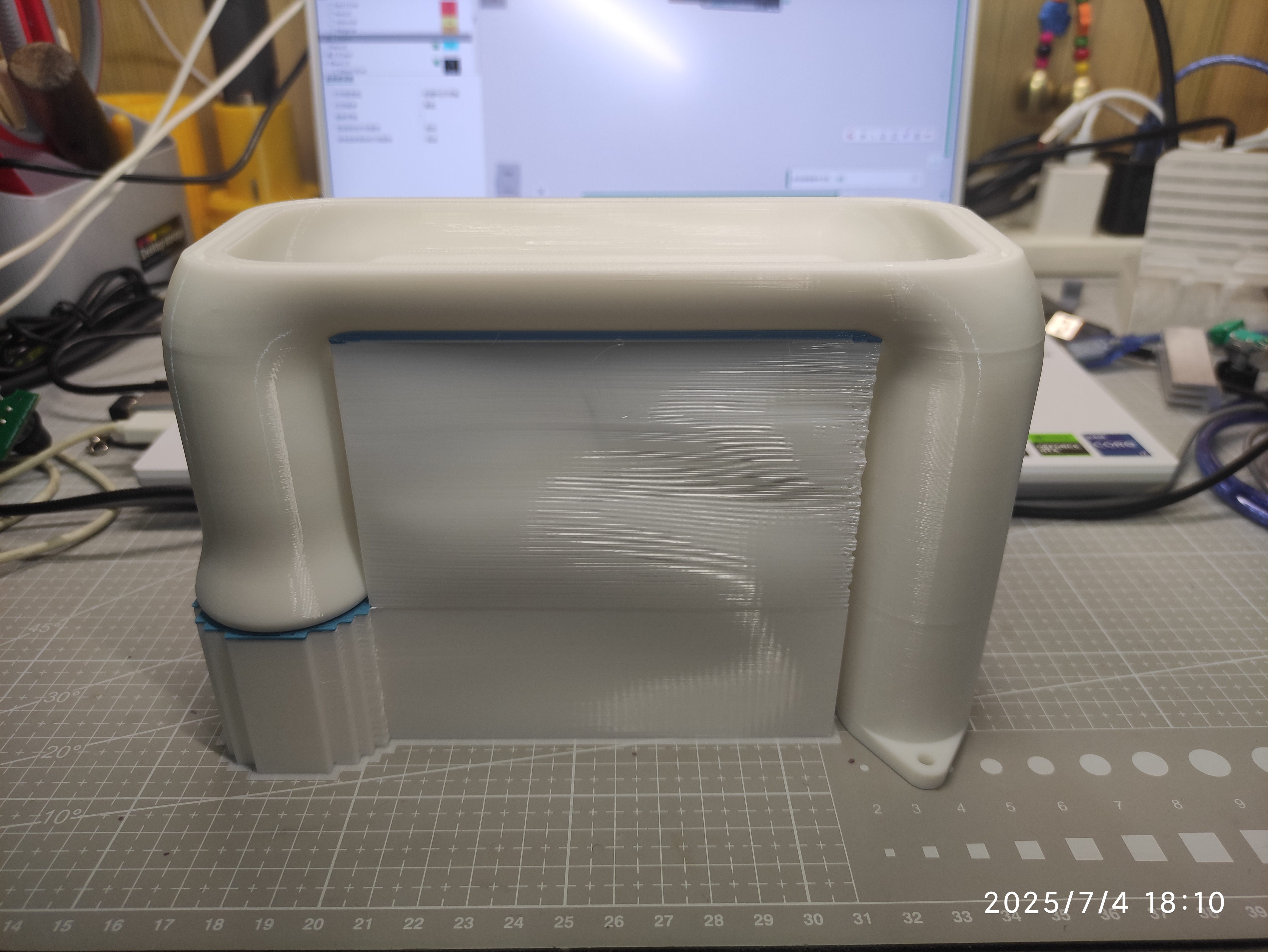

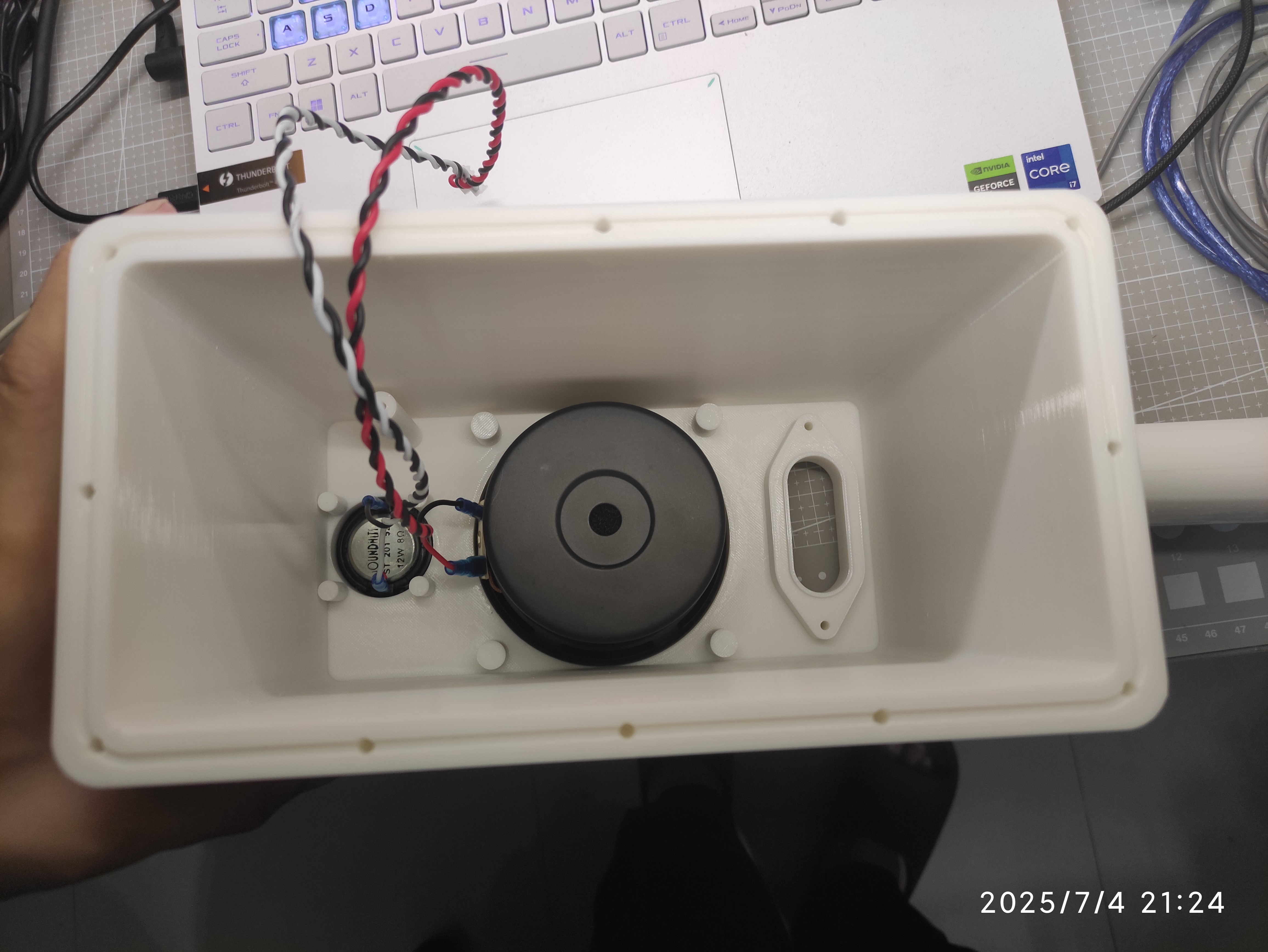

单个箱体用料大概1KG，单个箱体+喇叭成本约100元，功放板预估二百内，成本不低，动手需谨慎

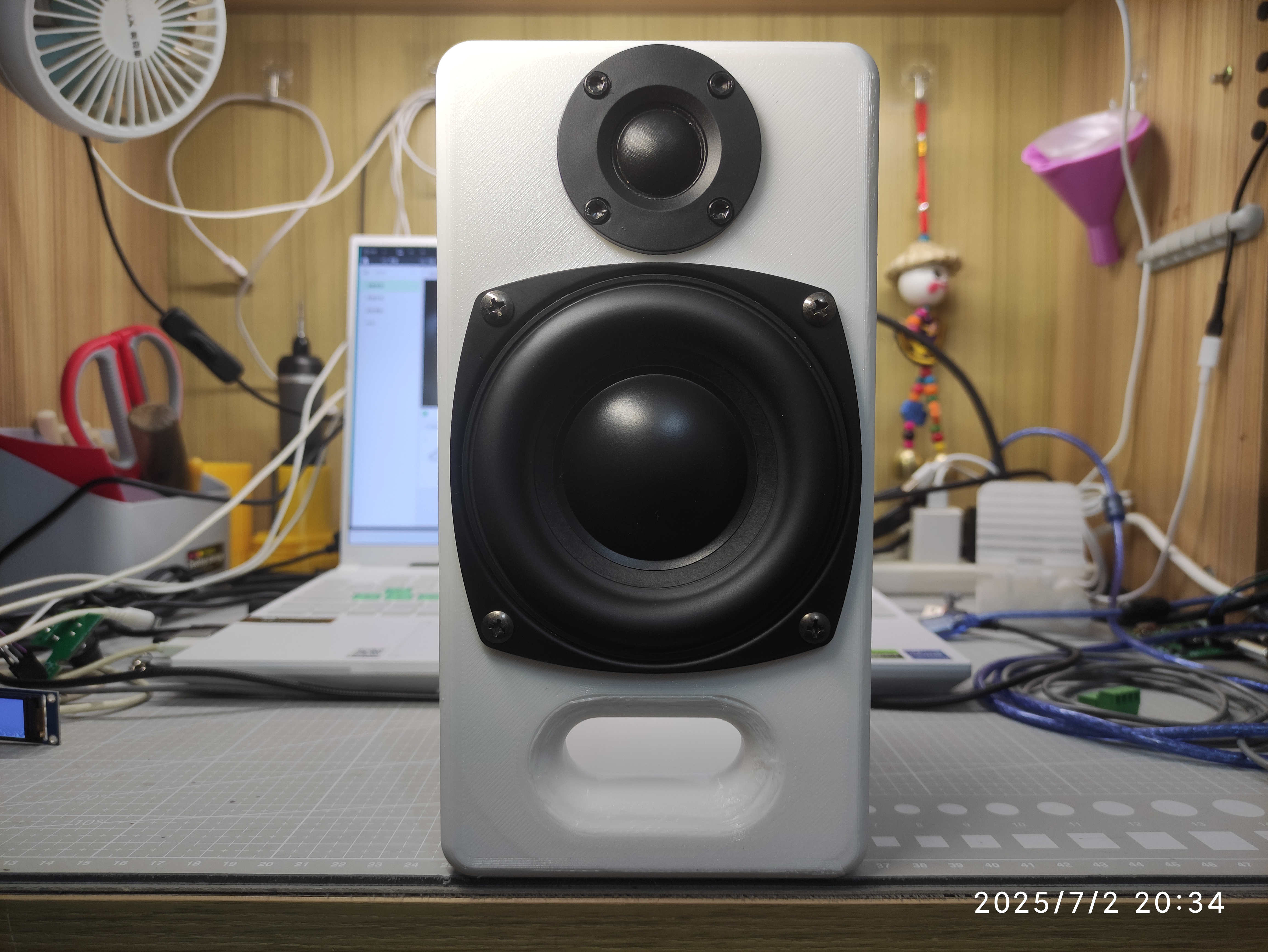

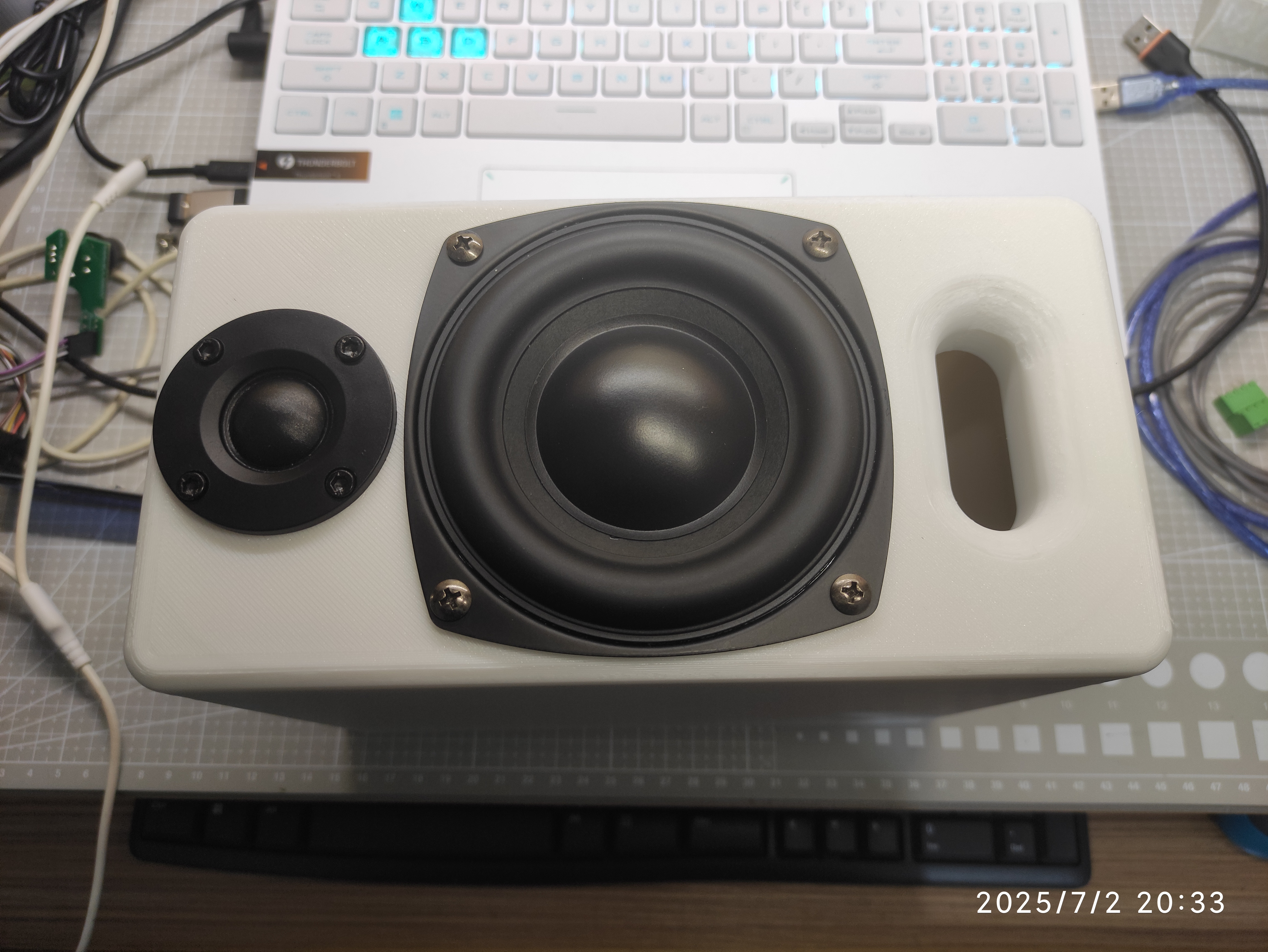

喇叭是与箱体匹配的，不能随意更换喇叭，否则无法保障音质

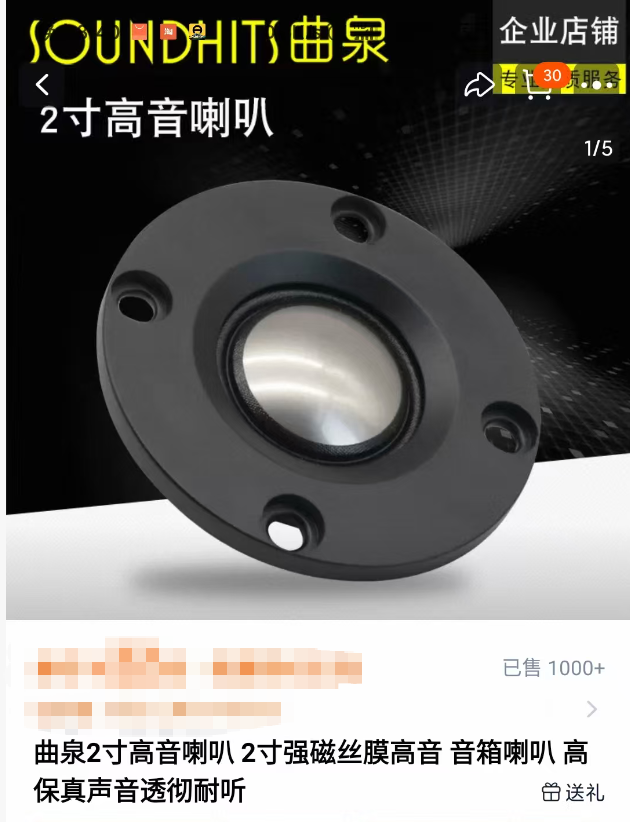

高音选用曲泉2寸、丝膜、8欧姆，一对音箱用量2个

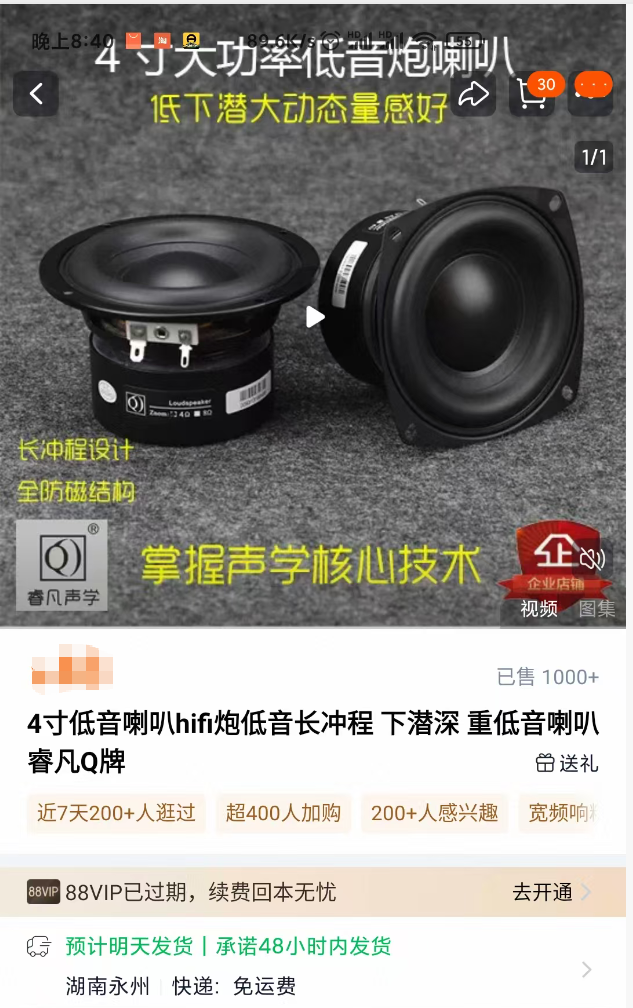

低音选用睿凡4寸、方形、4欧，一对音箱用量2个

电源可选DC20-24V，电流尽量大，推荐3A以上，实在没有2A也行，小功率听问题不大

蓝牙模块选的天嘉润QCC3084，带程序的

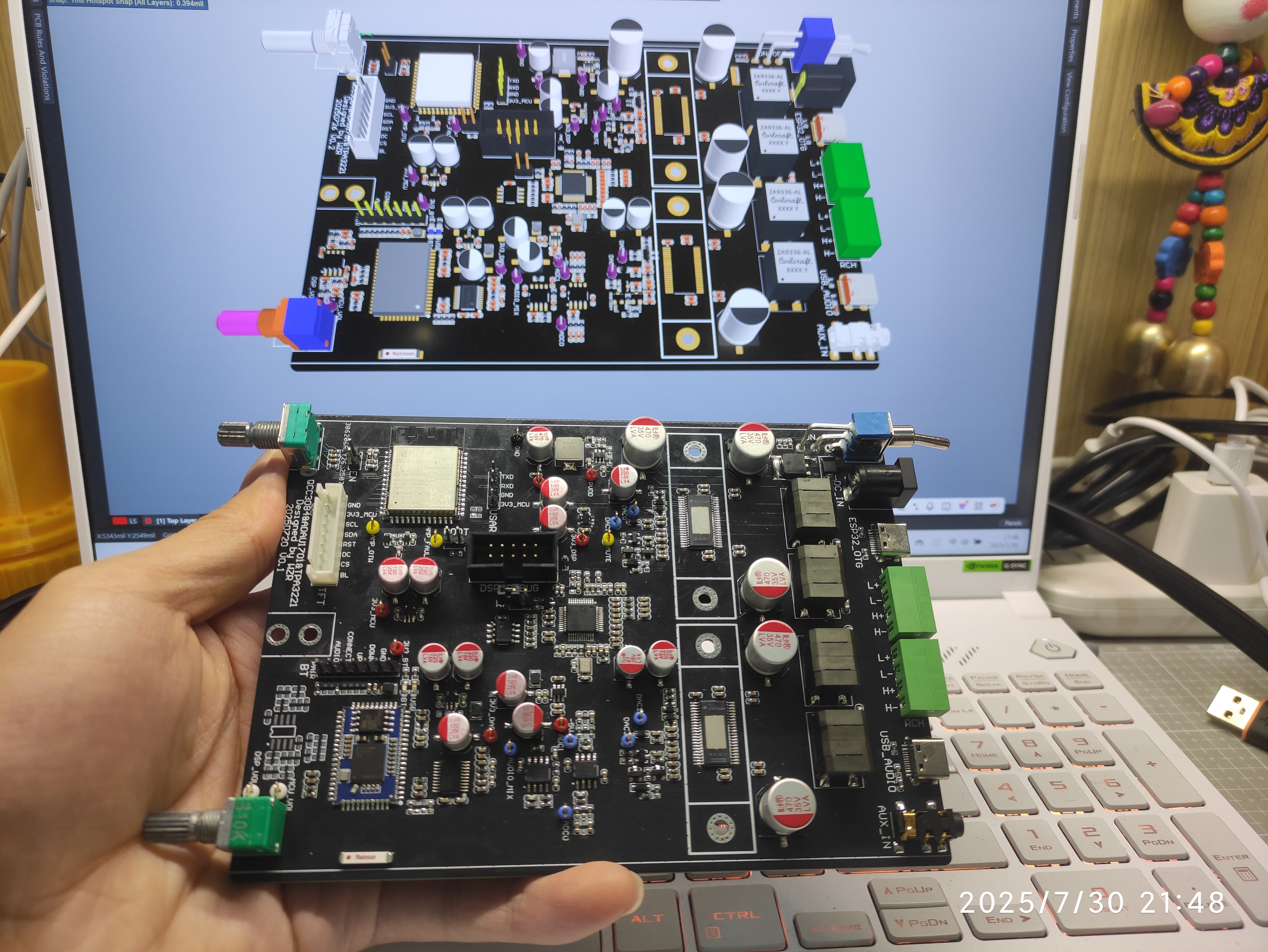

电路板打样1.6mm厚度


声明：该项目需要一定的动手能力与一定的电子知识，制作需谨慎，本人不承担任何DIY该音箱产生的任何后果

电路资料请在网盘下载

通过网盘分享的文件：电子二分频蓝牙音箱制作资料.zip 链接: [https://pan.baidu.com/s/1Gi0j4huDe0dFQ00gxdgbig](https://pan.baidu.com/s/1Gi0j4huDe0dFQ00gxdgbig) 提取码: kim5

制作视频请参考以下链接

 [https://www.bilibili.com/video/BV1jQHezwEKX/?share_source=copy_web&vd_source=e24dec9bdcd31e417bc59970df9c6092](https://www.bilibili.com/video/BV1jQHezwEKX/?share_source=copy_web&vd_source=e24dec9bdcd31e417bc59970df9c6092)
