-更新-

添加了纯TPU打印的镜头夹，解决PET-CF版本容易断裂的问题，但未测试是否有果冻的情况。

—

这是我设计的一台两寸穿越机，主要是以两寸裸桨花飞为目的设计的，但是也制作了桨叶保护圈，仅需使用4颗m2x25的沉头螺丝即可固定。

推荐主要机架部分使用PET-CF或是PETG-CF之类的相对耐高温、刚性强的含碳改性材料打印。

以下是BOM表：

目前这款机架只支持m1.6的三孔底座的电机，所以可选范围比较有限。

桨叶选择的话，裸桨花飞我个人青睐三叶桨，所以选取了2x2x3。两叶桨通常来说对于小机效率可能更高一些，更省电，但是我没有进行测试。如果你选择使用圈圈的话，那可能四叶桨平飞拍摄在低油门区间会更稳定，但是需要选择螺距较小的桨叶，否则电机吃不消。

关于电池选择，这款电机仅支持2s电池并且持续电流大约是11.5A，如果需要经常大油门飞行的话，电池需要选择满足大于46A的安全持续放电电流的电池。
计算方法：容量（需转换为Ah) x 放电倍率(C数，都会有写) x 0.8(防虚标)。如750mAh 80C的电池就是 0.75 x 80 x 0.8 = 48A。

我只购买了两款分别为750mAh和730mAh的电池，所以电池座只设计了这两款通用的版本，其他容量的电池未进行测试。

因为使用的只是2s锂电池，AIO可以不焊接电容，所以我并未设计容纳电容的空间，如果焊接了电容可能无法安装。

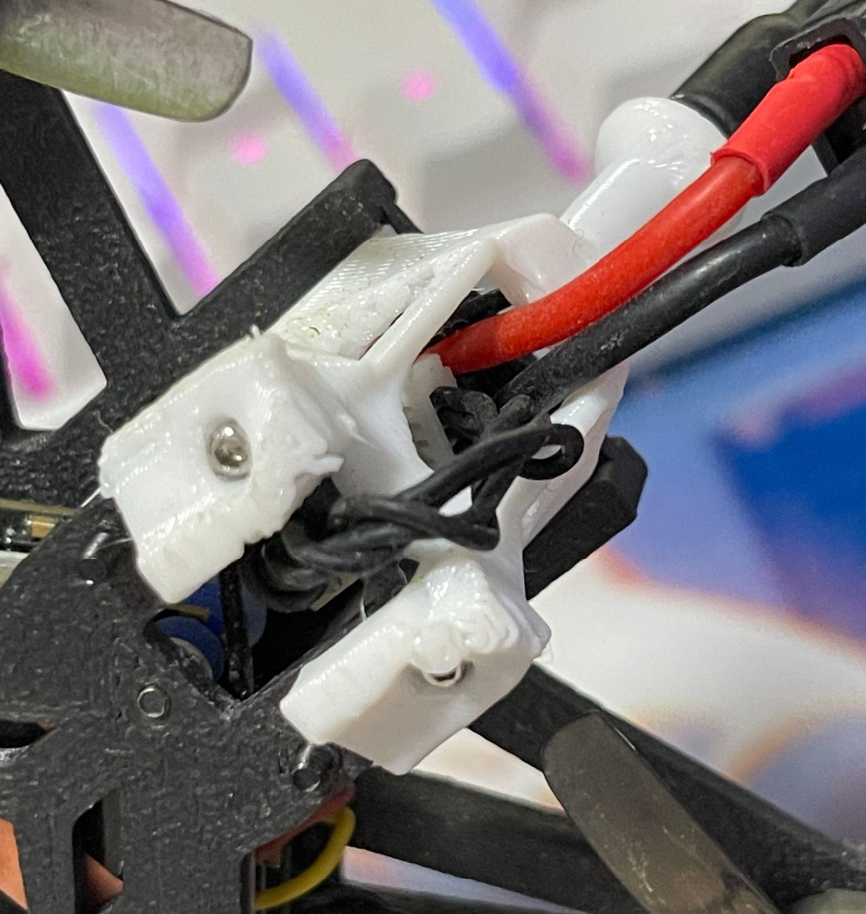

另外可以使用其他你喜欢的AIO，这块aio的USB调参版是外置的，我为了减重没有为其设计容纳空间，但是调参延长线的储藏口我有做比较粗略的设计处理：

从底盘尾部的出口拉出来，然后塞回天线座的电源线出口即可，实测并不容易被甩出来。

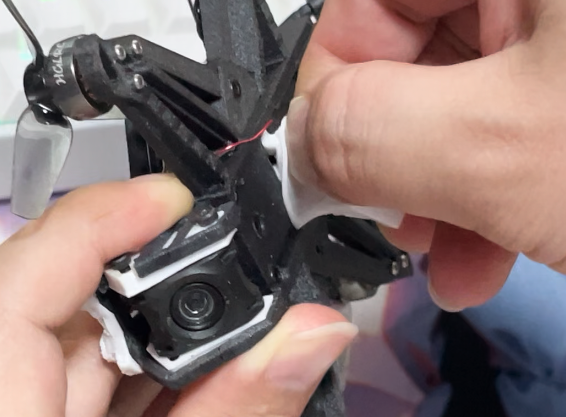

关于电池固定座的安装方式：

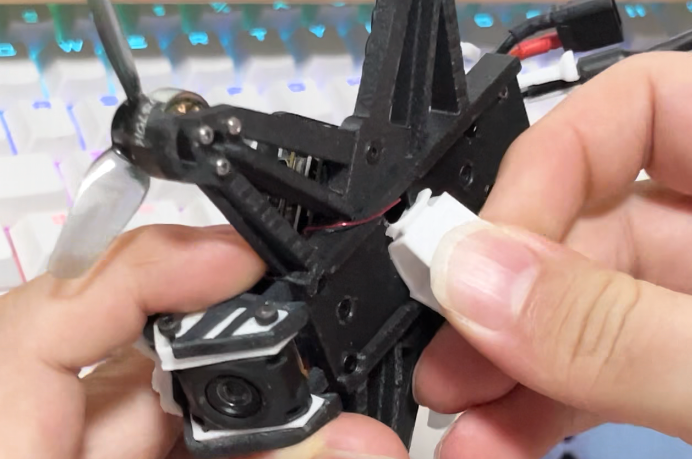

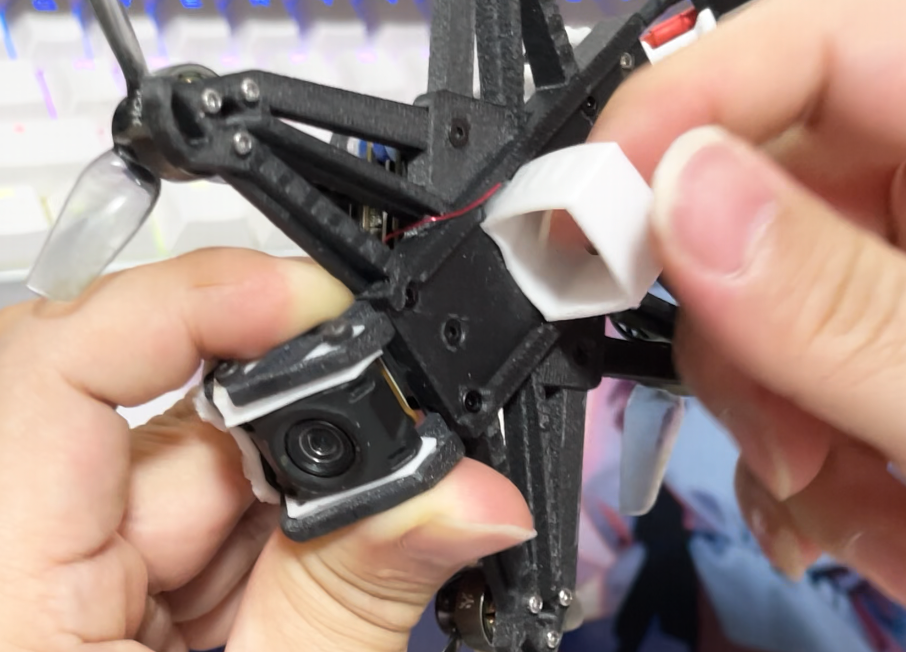

电池固定TPU件使用了旋转固定的模式，需要将大的插销对准横孔，插进去以后向右旋转90度将其卡住

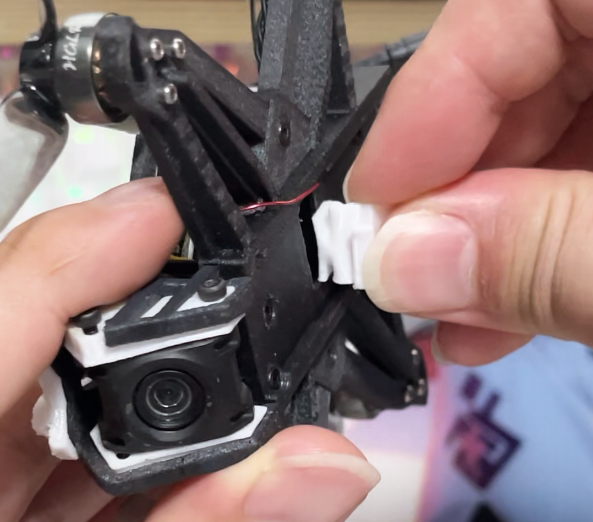

随后再将辅助固定插销通过左右拧并用力塞入孔中即可


塞入后稍微上下拉扯调整一下位置即可完成安装。

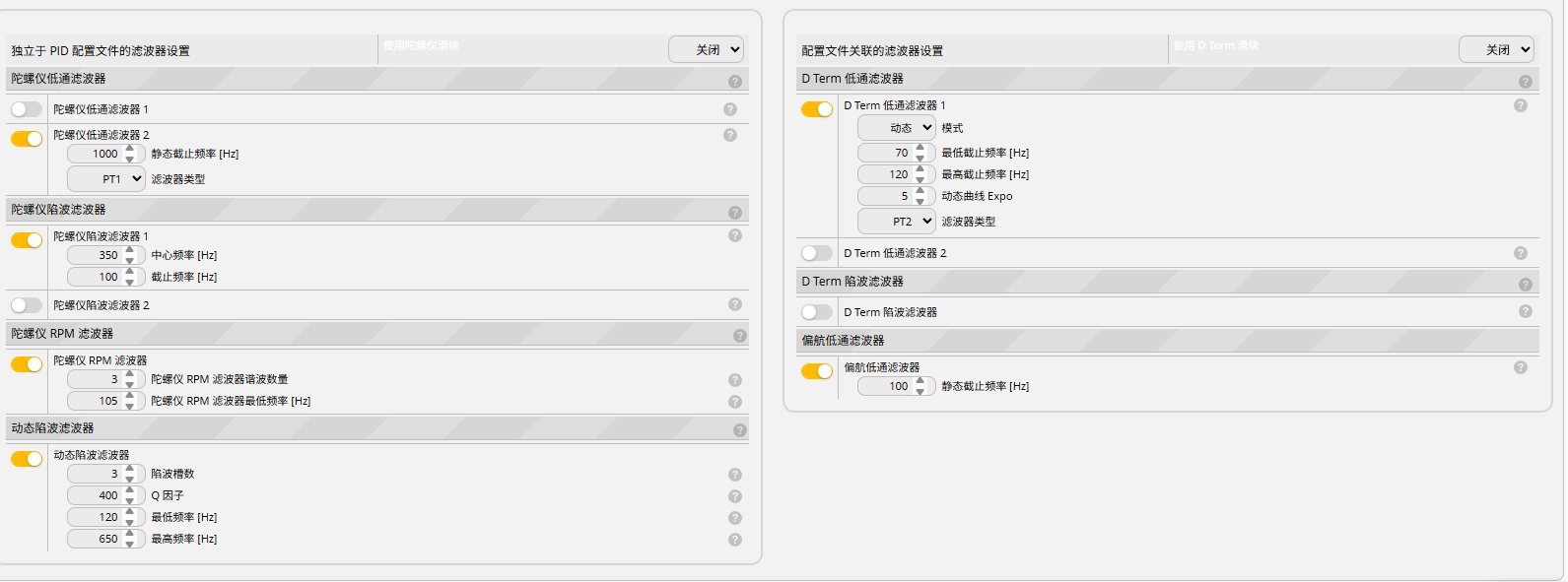

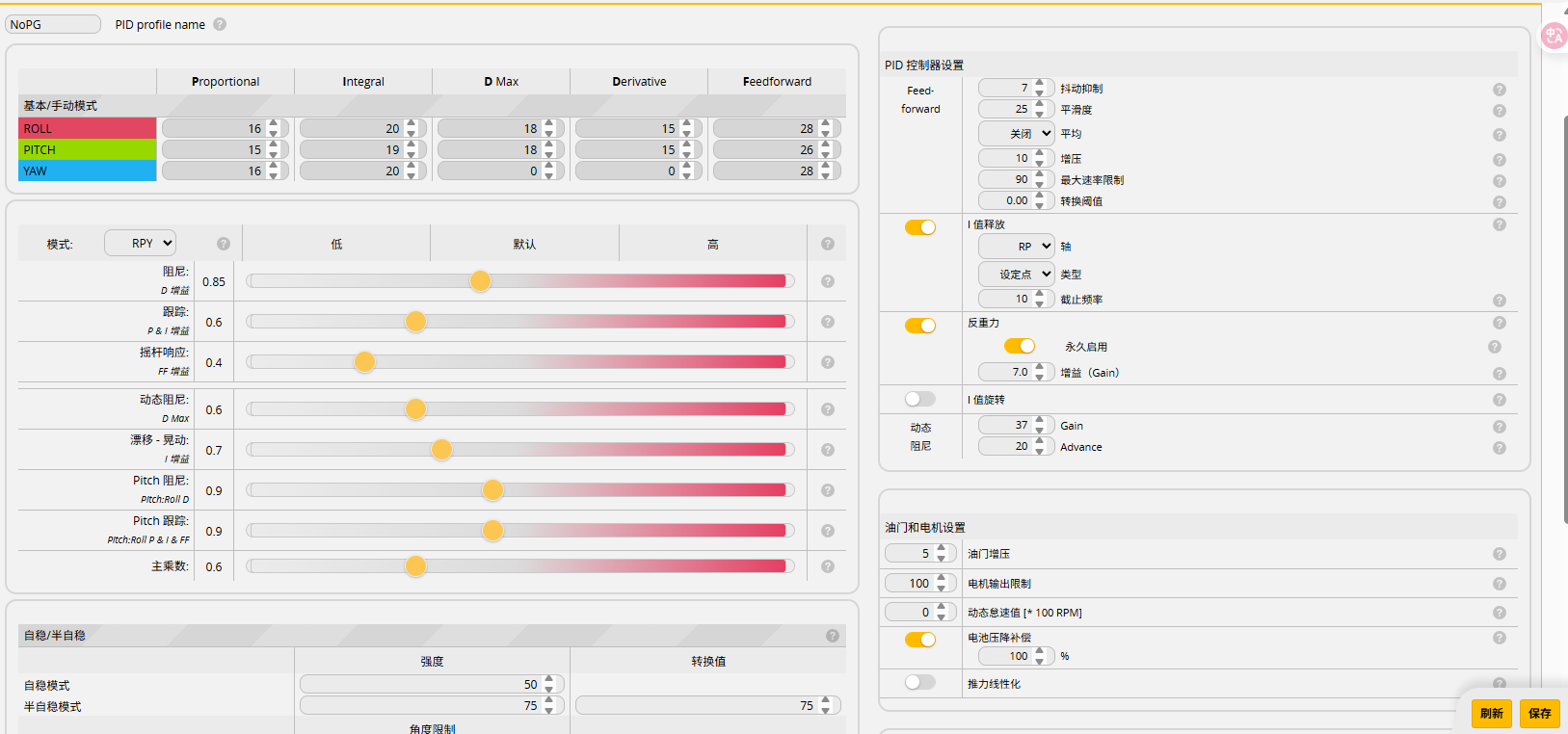

另外如果你的打印材料、使用物料和我完全一致，这里有一套裸桨配置并且在室内调整得出的滤波以及基础PID可以参考（仅供参考），这依然需要你自己谨慎调整测试，因为电机已经有点温热，室外飞行或许会变得更烫，需注意安全。
