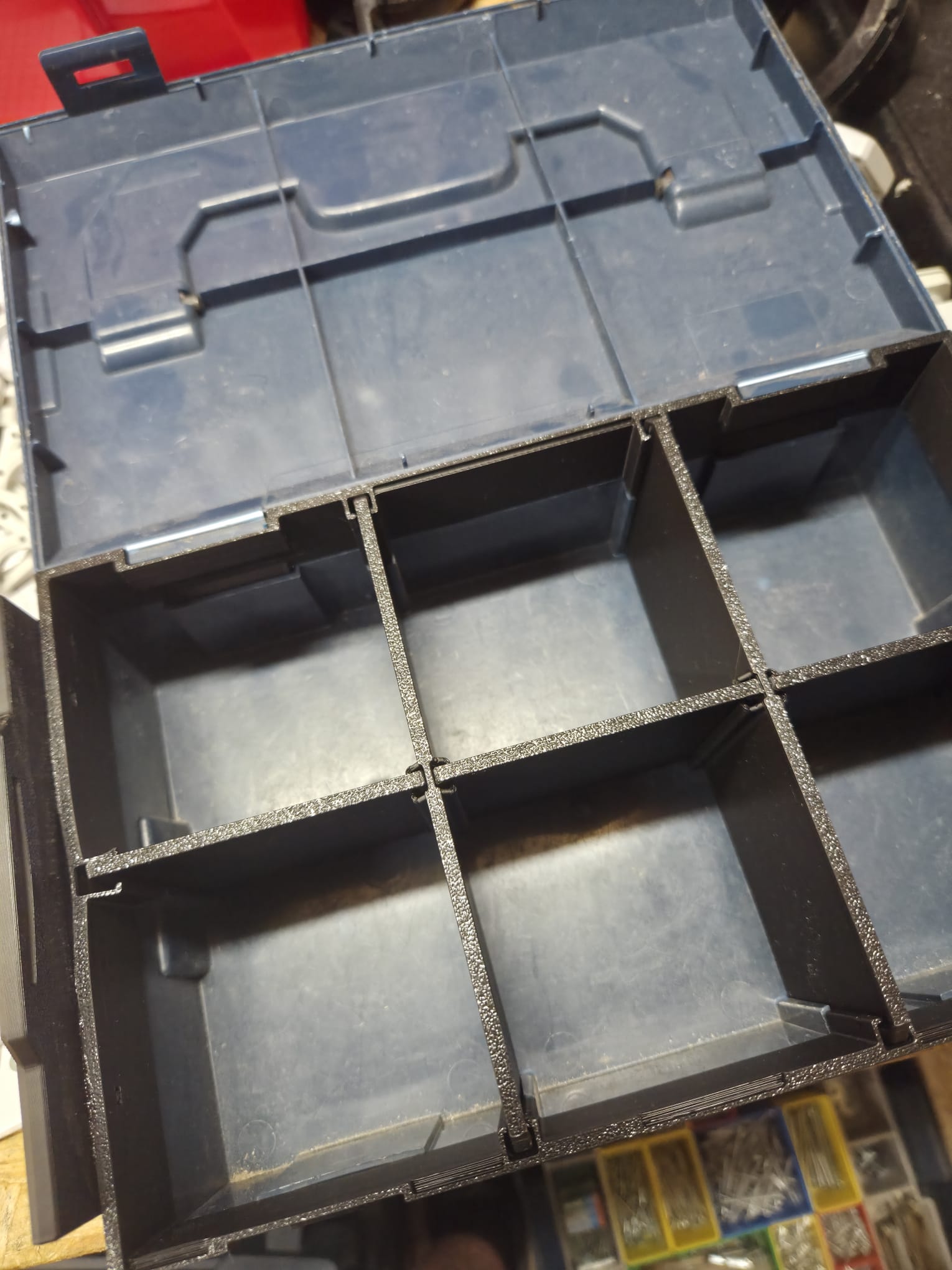

Extension pour les L-BOXX mini

Permet de rehausser le couvercle, tout en gardant les fonctionnalités de clips en dessous et au dessus !

Des séparateurs personnalisables sont disponible si vous souhaitez garder cette fonction.

Impression

Le PLA est suffisamment solide.

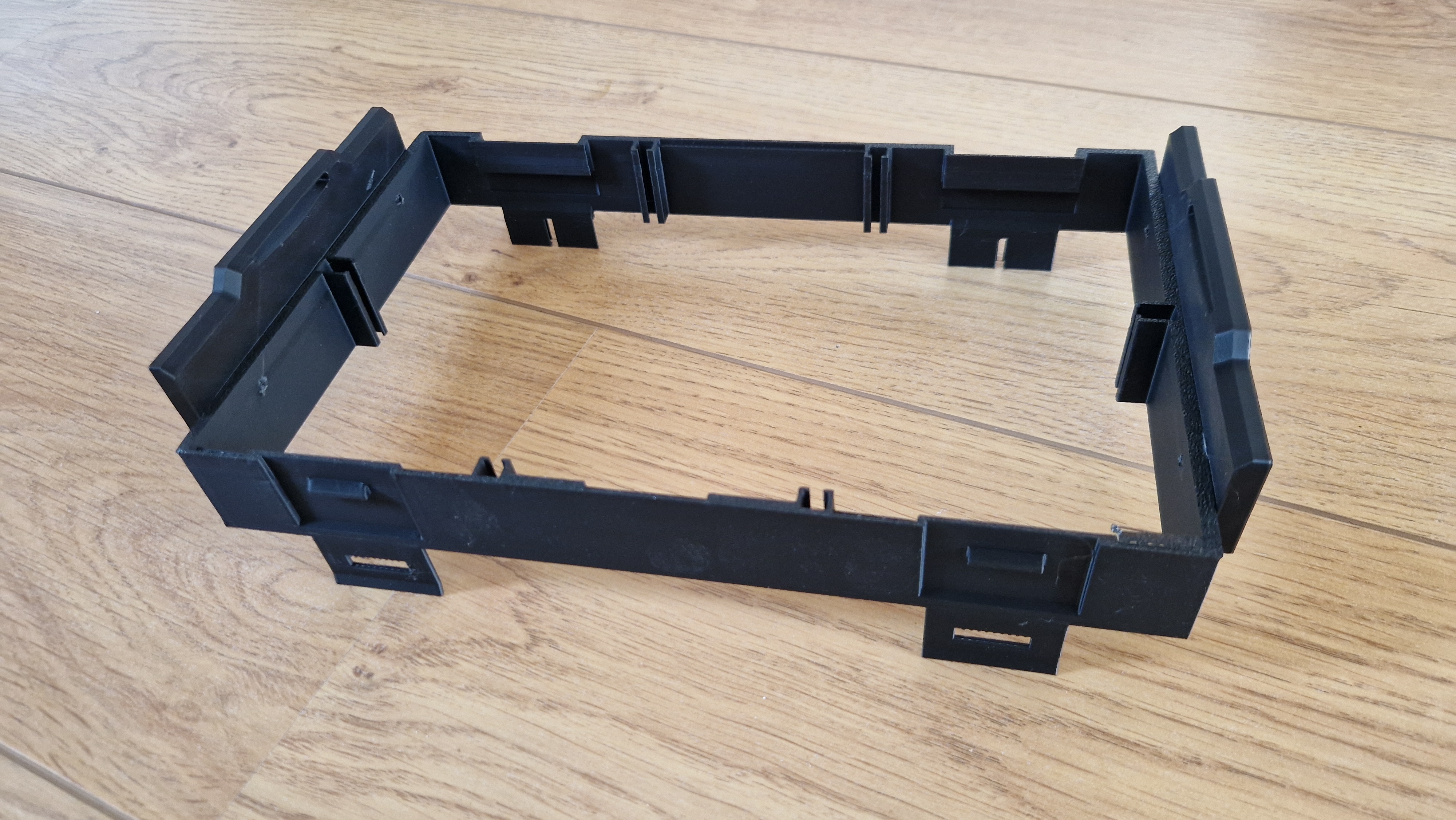

Une fois installé le modèle est solidaire de la base et seul le couvercle bouge.

Du warping ? Vous pouvez ajouter des jupes afin d'optimiser l'adhérence au support.

Montage

Pour de nombreuses raisons (dimensions, sens d'impression, quantité de support, …), le modèle doit nécessairement être imprimé en plusieurs morceaux.

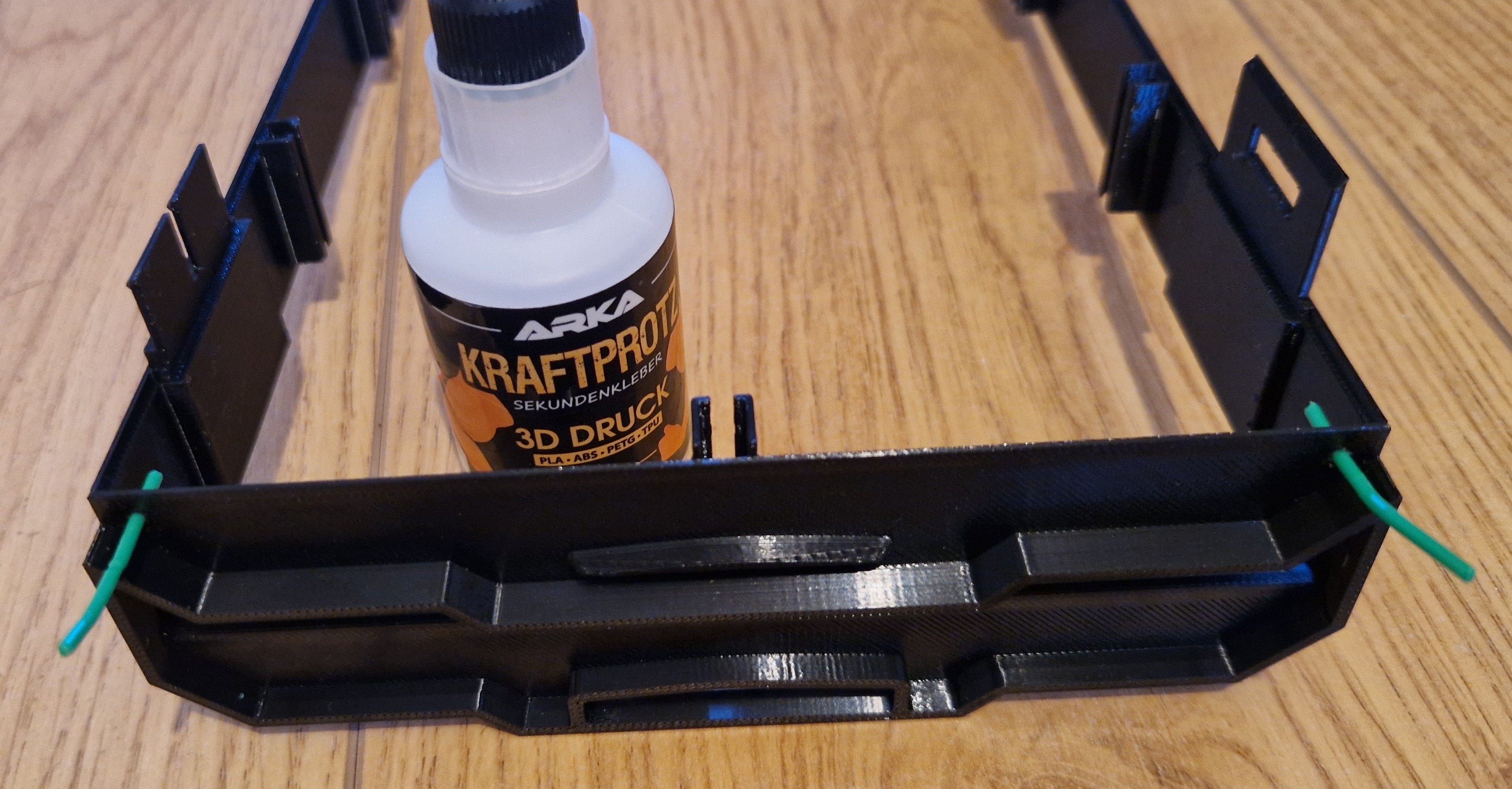

Ensuite ils doivent être collés ensemble.

Pour aligner parfaitement les côtés avec le corps, j'ai ajouté 2 trous afin d'y placer un bout de filament.

Modèle paramétrique

Les mesures déjà présentes sont parfaitement adaptées à mes boites Sortimo (ref 4045294846077).

Avec l'expérience de la 1ère version, certaines personnes ont du ajuster les dimensions.
Est-ce dû à l'impression (rétractation, calibration, …), ou à la marque de la boite (Sortimo, Bosch, Spax, …) ? Je ne sais pas.

Pour corriger ça, j'ai ajouté des paramètres supplémentaires afin que cela convienne à tous !

Les paramètres

Le paramètre height est le principal.

Les autres paramètres permettent de régler les distances critiques pour un ajustement parfait.

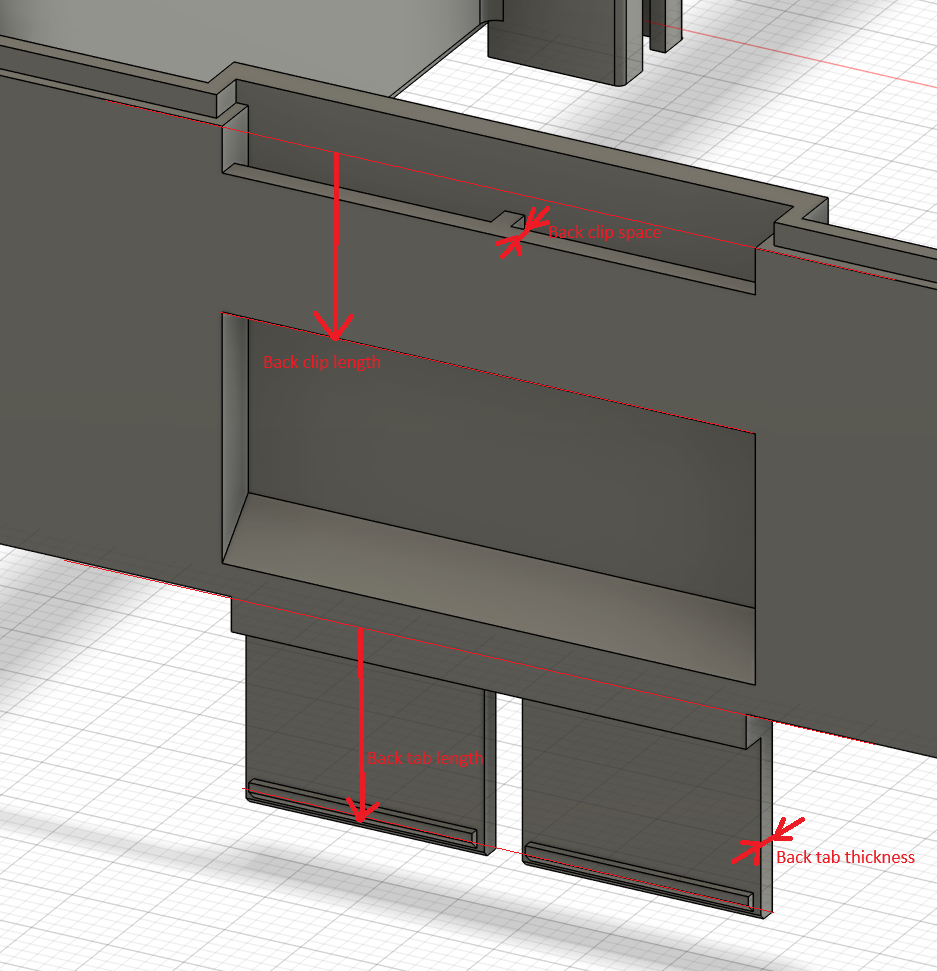

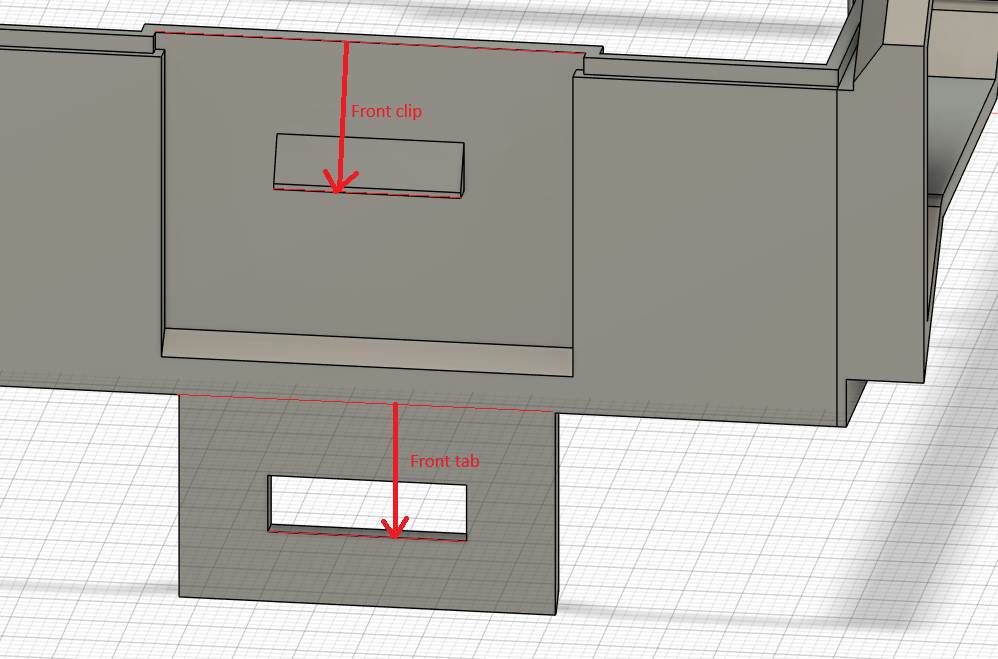

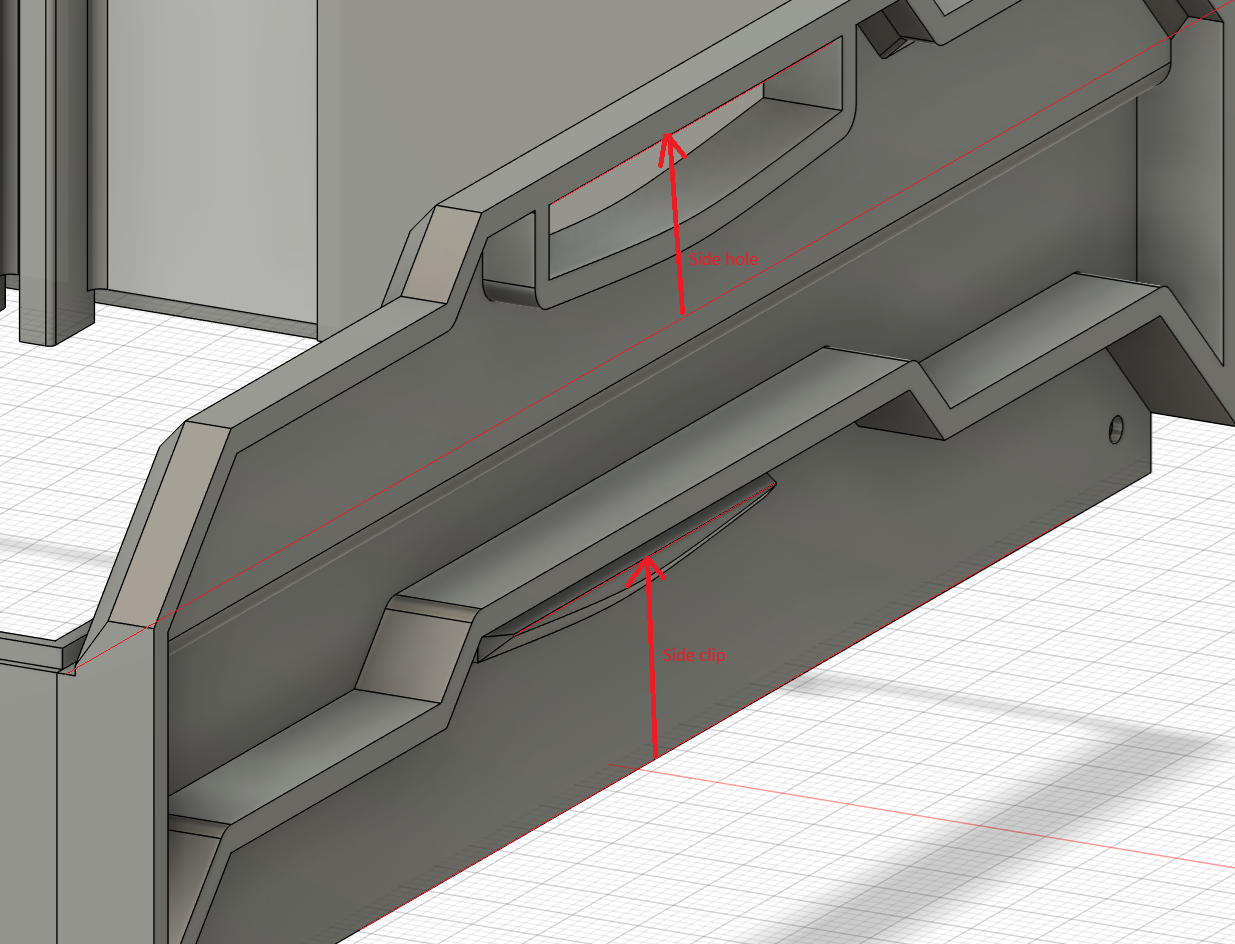

Ci-dessous le schéma explicatif :

💬 Afin d'aider d'autres personnes, n'hésitez pas à publiquer vos paramètres personnalisés.

💡 TIPS : Tests & économie de filament/temps

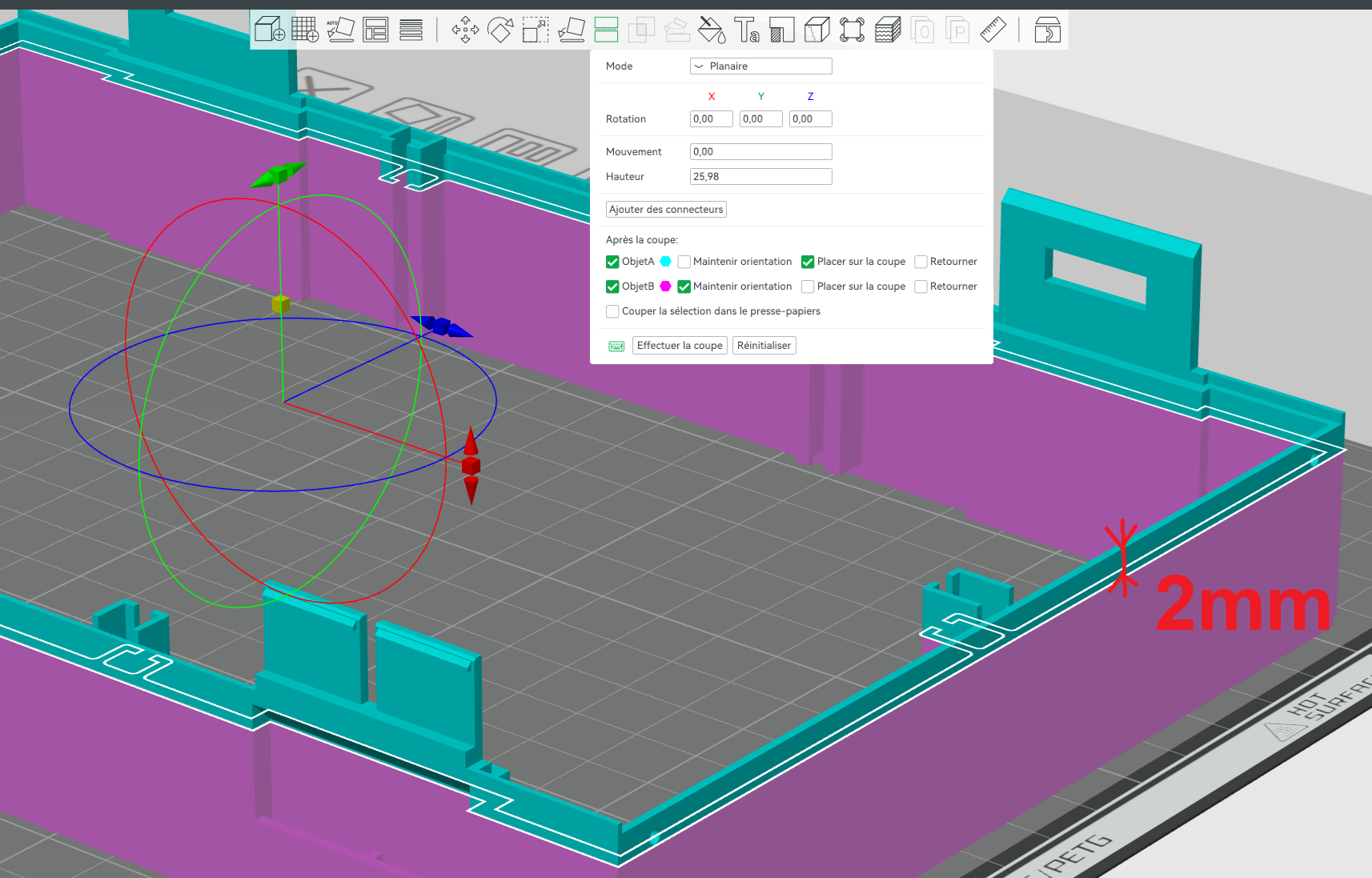

Pour trouver les bons paramètres s'ajustant parfaitement à votre boite, et éviter d'imprimer inutilement plusieurs modèles : vous pouvez par couper le modèle et n'imprimer qu'une faible épaisseur afin de tester.

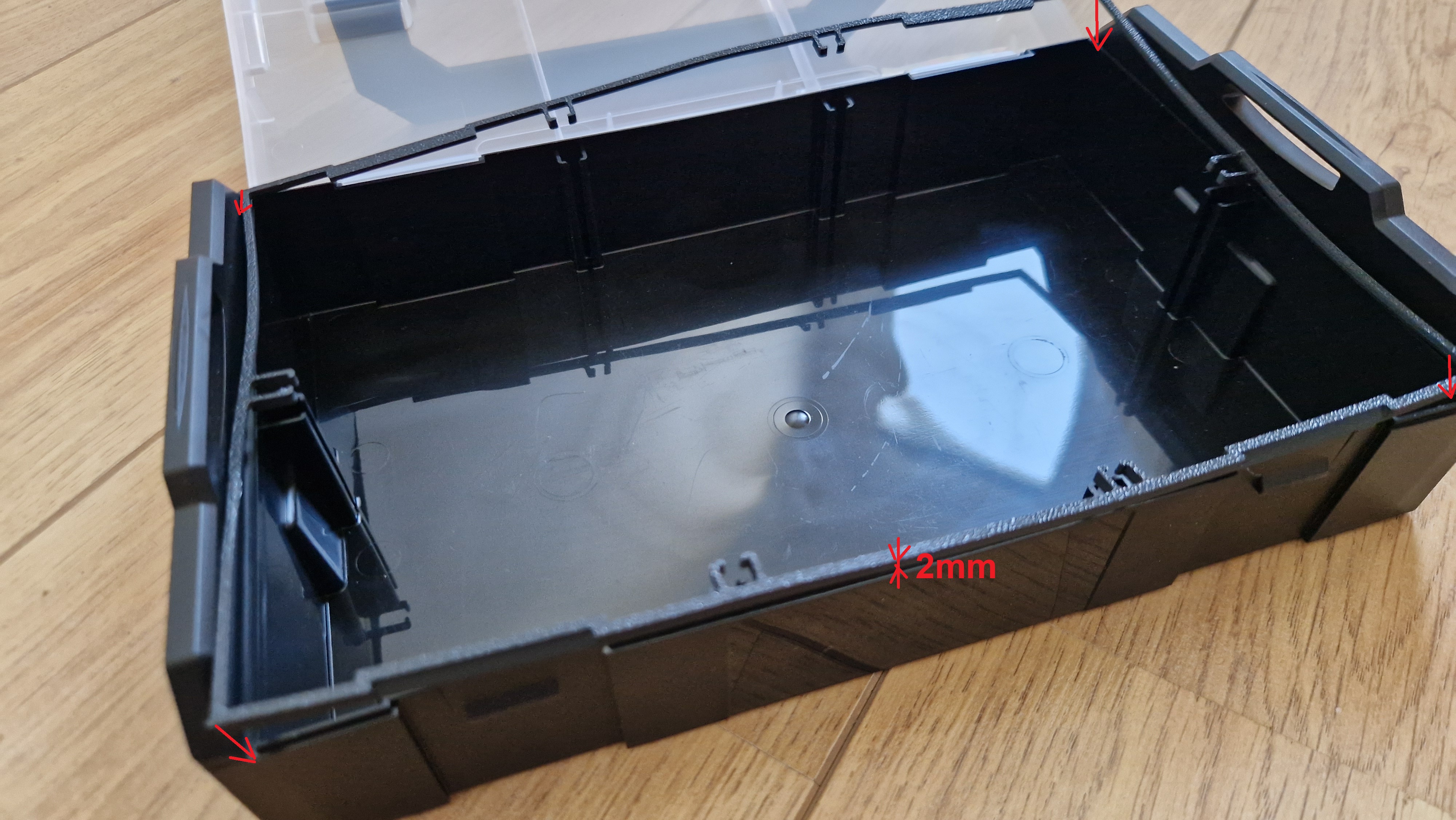

Exemple pour la longueur/largeur :

Résistance du modèle

En raison de la forme géométrique, le modèle aura intrinsèquement des faiblesses !
Faites donc attention en montant l'extension.

Modèle amené à évoluer

Des desniers ajustements arriveront ces prochains jours.

N'hésitez pas à commenter ou m'envoyer un message privé si :

• vous constatez un bug
• j'aurai oublié un paramètre important
• vous souhaitez un paramètre supplémentaire
