个人图鉴NO.80，制作难度：⭐⭐⭐

原作者：LARK

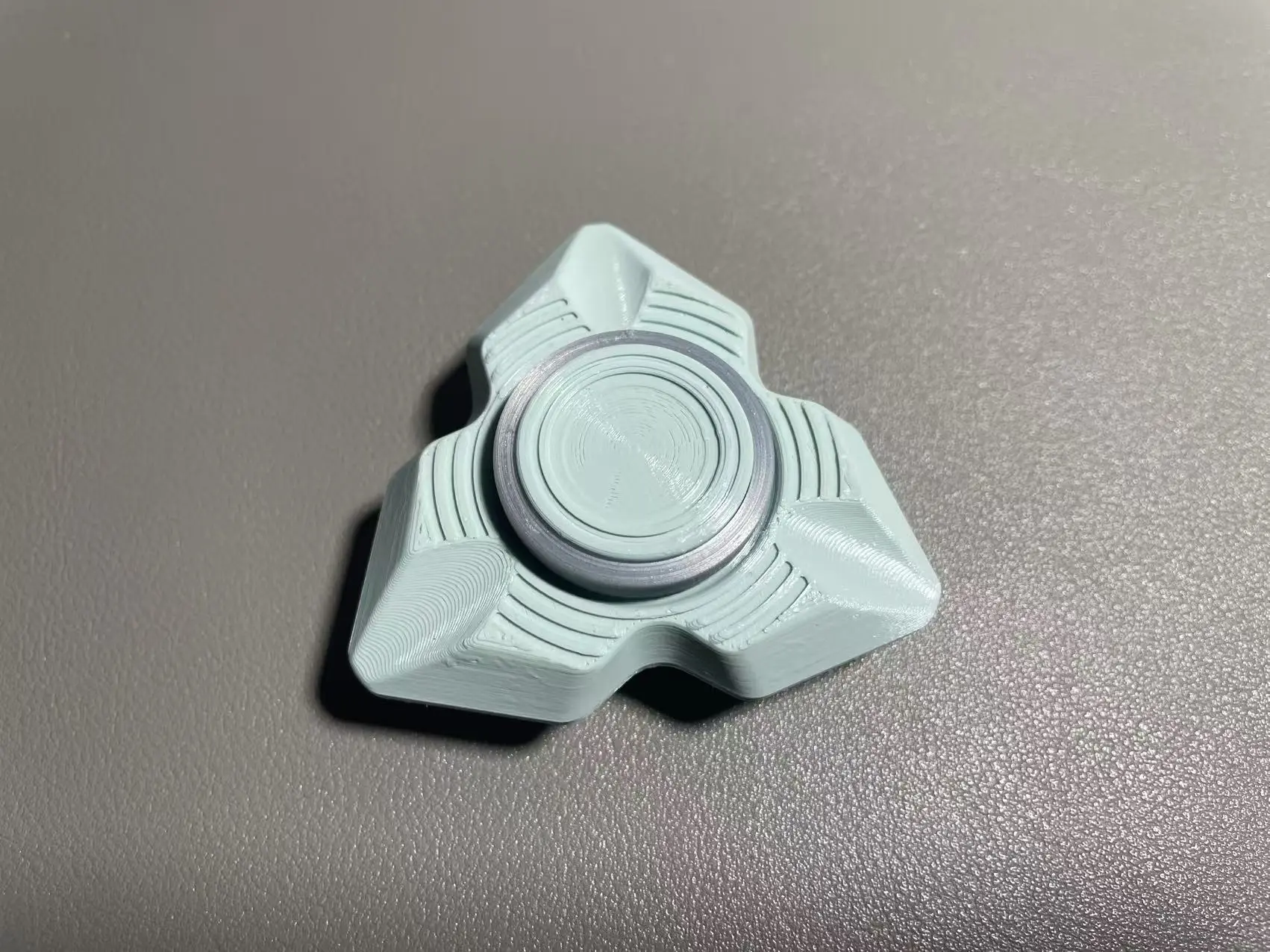

Lark女武神。针对打印优化结构，和轮回一样，基本只做了造型的简单调整，对锁可以互换

PETG打印必须喷胶，否则大概率翻车！

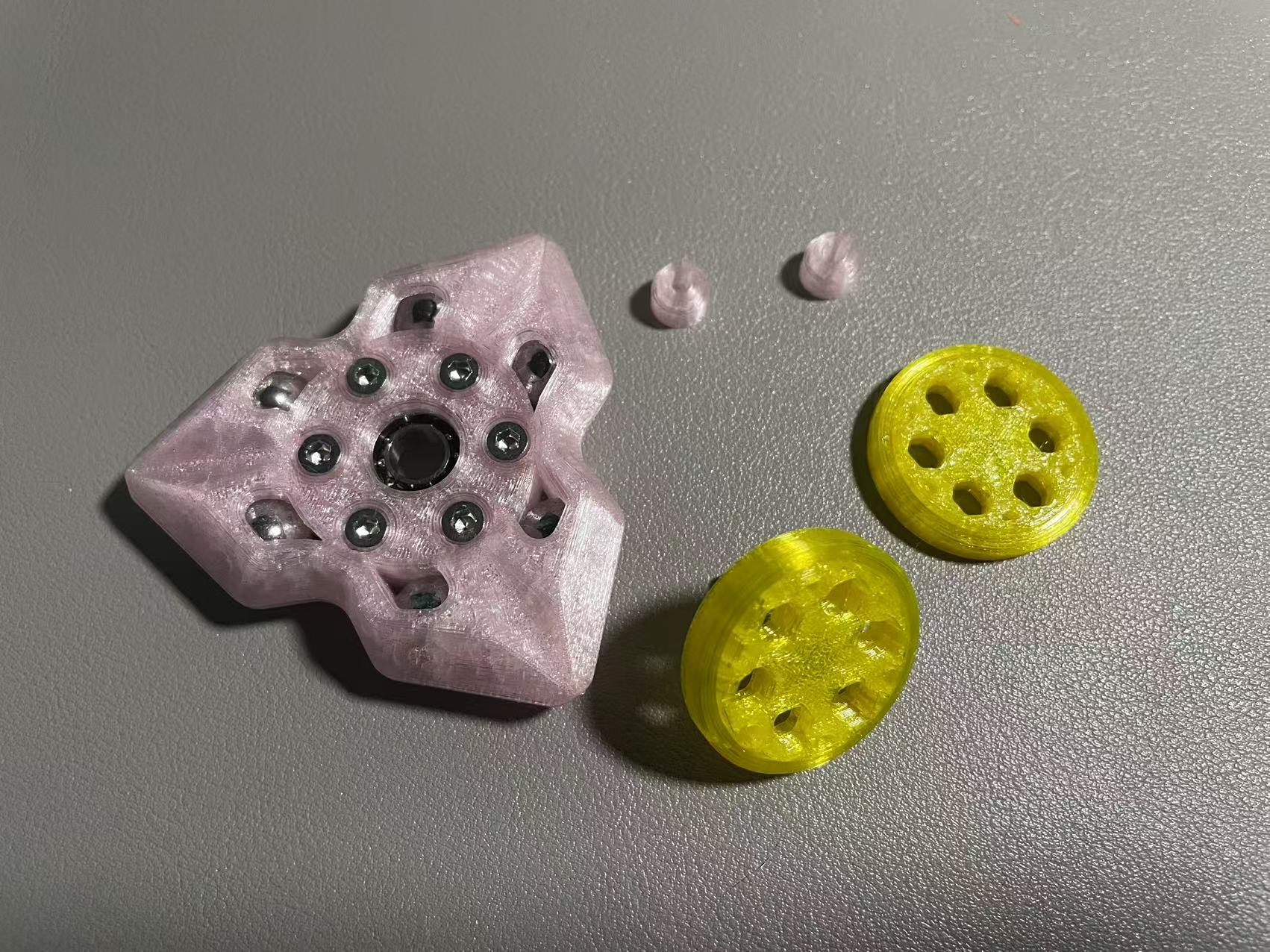

常规打印盘1-3，盘4-5为特色镂空造型对锁，按需取用

打印配置2为缩小版，结构更紧凑一些，使用8mm钢珠配重，需额外准备6个8mm钢珠

• 需要准备配件（适配打印配置1）：

  • 1个高品质R188轴承
  • 6个10mm钢珠，用于配重
  • 6个M3*4杯头内六角螺丝
  • 1对M3*16外六角螺丝螺母
  • 6条2mm*8mm定位销

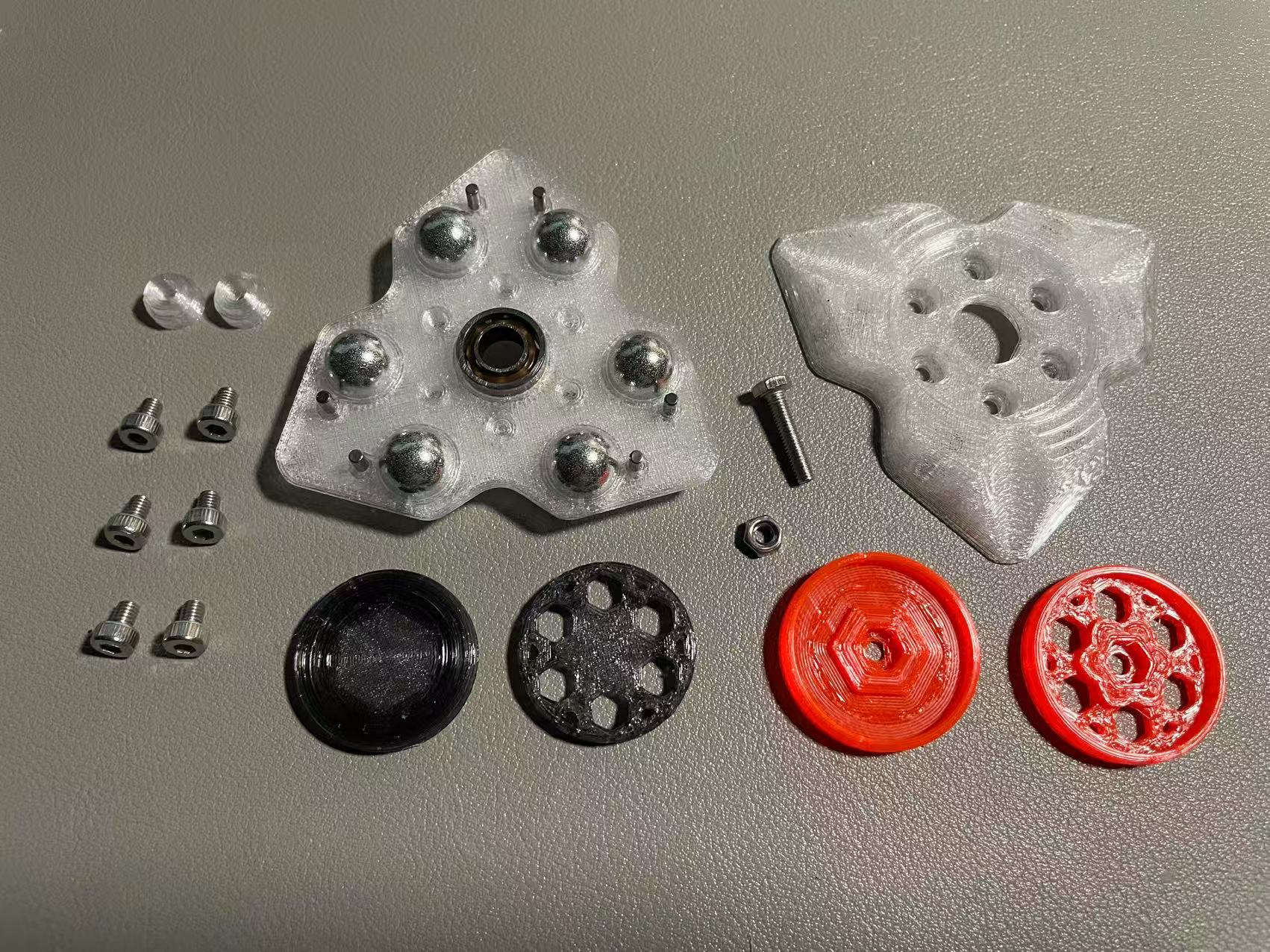

• 零件一览：





• 装配步骤：

  ①两片主体插入R188轴承、6个10mm钢珠和6条2mm*8mm定位销，合并成为完整的主体

  ②在预留孔位装上6个M3*4杯头内六角螺丝，用螺丝刀拧紧

  ③将M3*16六角螺丝螺母分别放入对锁的六边形位置，盖上对锁贴片

  ④公母对锁连接、拧紧，即大功告成
