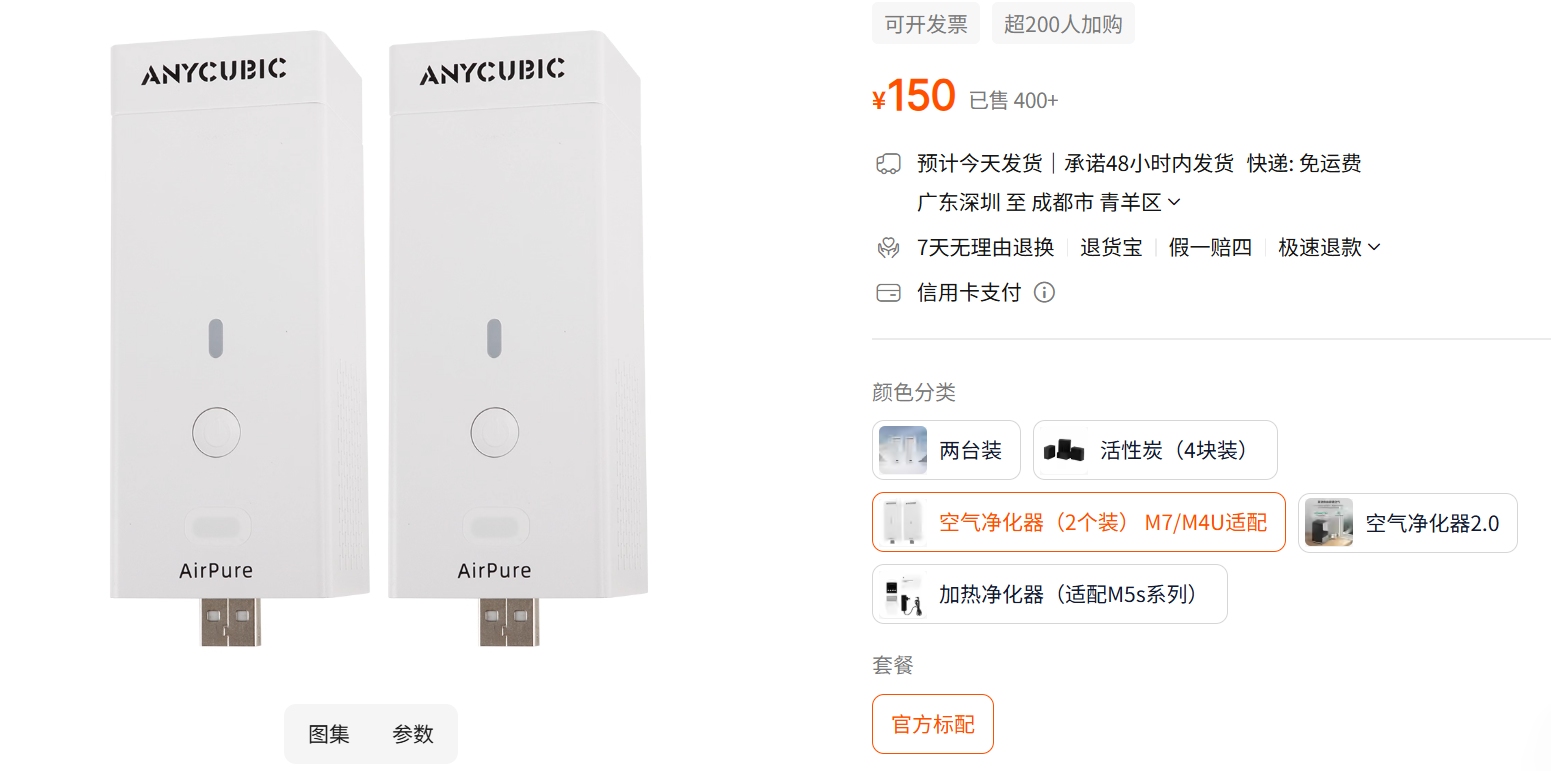

前阵子买了个纵维立方的Mono 4 Ultra光固化3D打印机。因为打印的时候树脂味道太大，老婆抱怨的很厉害。于是就从官网买了适配的空气净化器。这玩意儿还挺贵的，150块钱2个还不单卖。

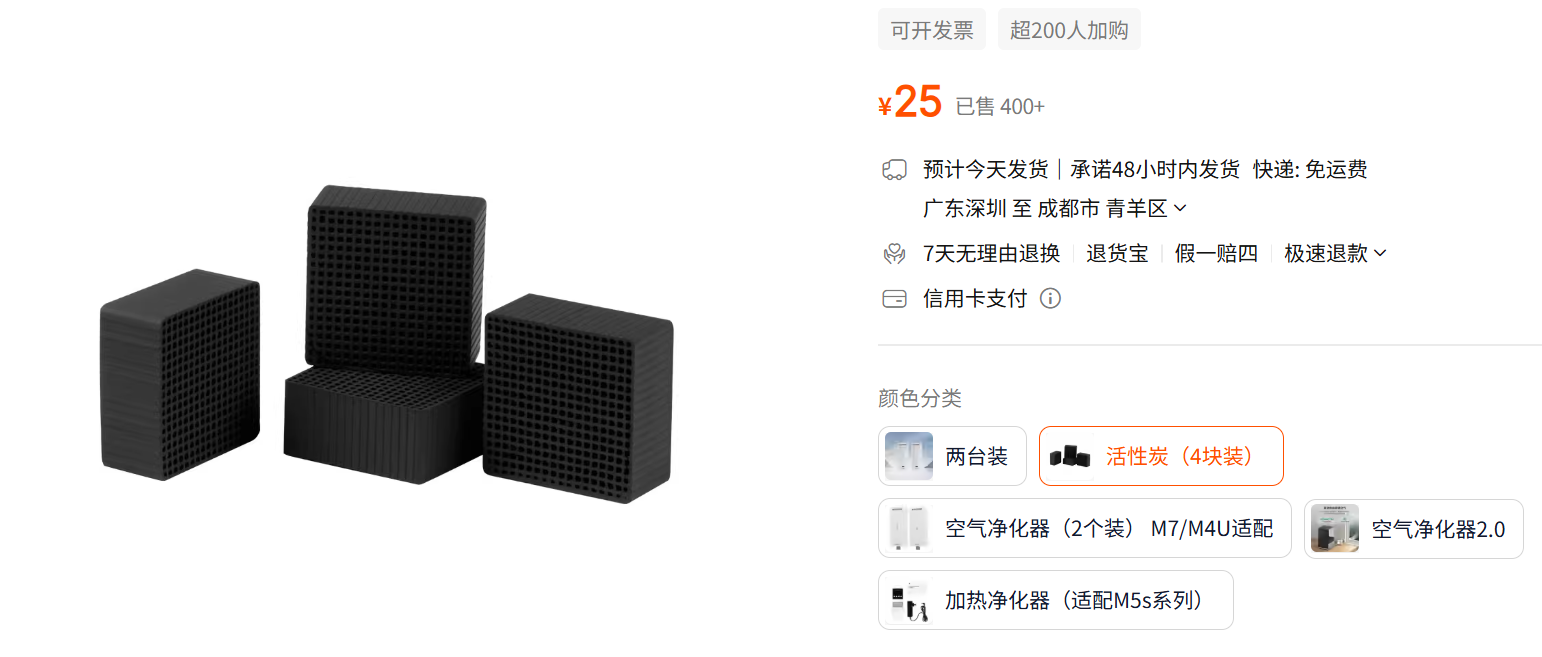

到手以后发现效果还是挺好的，就是活性炭是特制的40*40*10mm的专用款。25元钱4个有点小贵。关键是一个用不了多久。

于是就想着自己设计一个体积更大的可以安装普通活性炭的空气净化器。

这是一个基于纵维立方光固化3D打印机USB供电版的空气净化器涉及的改良版空气净化器。

活性炭容量空间从40*40*10mm提升到50*50*80mm。而且可以安装普通活性炭。在提高净化效果的同时还大大节约了使用成本。制作成本不到5块钱。

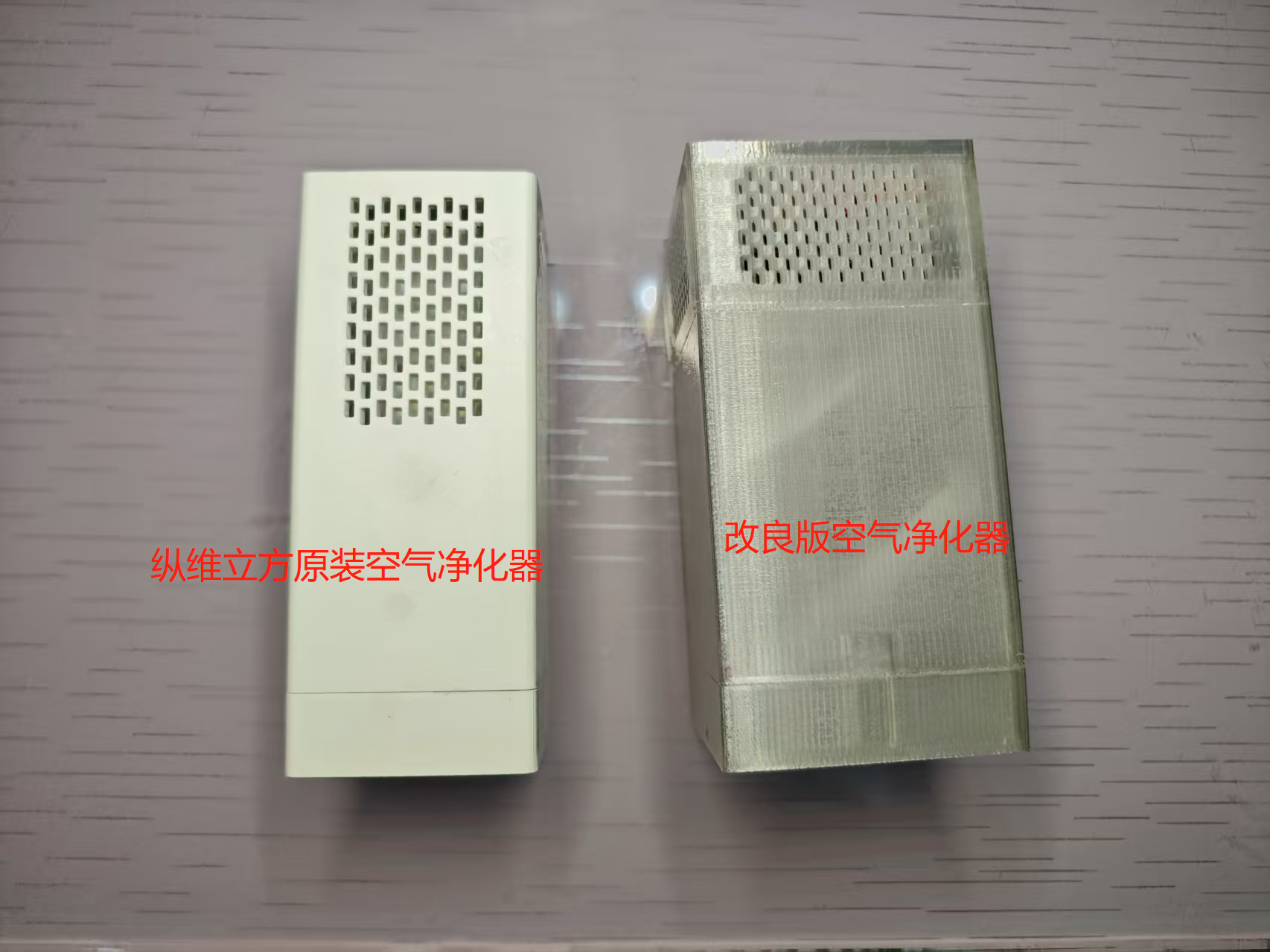

下图是纵维立方原装空气净化器和改良版的空气净化器的对比。

以下是设计和安装的细节。

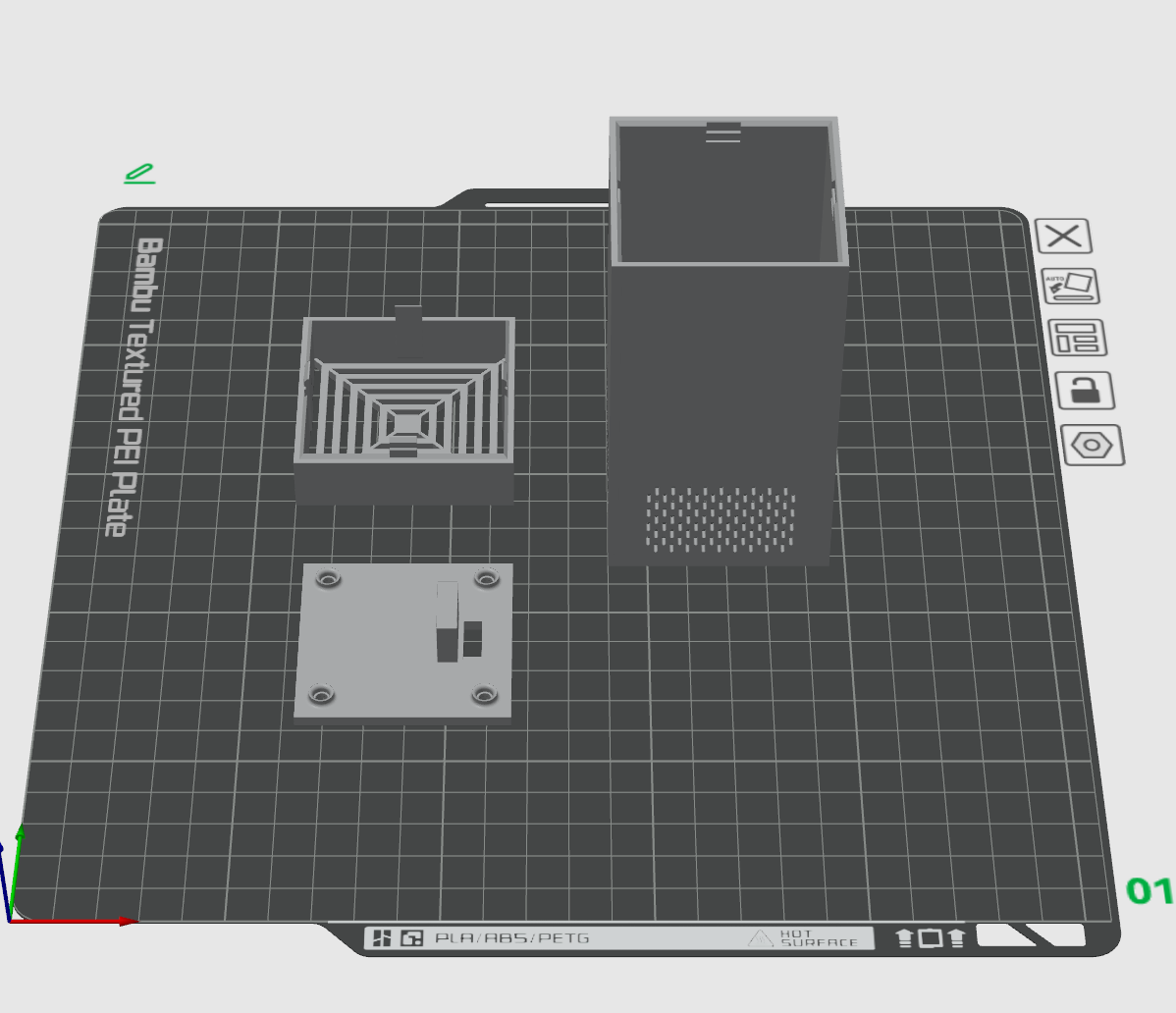

整个空气净化器的外壳由上盖，下盖和主体三部分组成。

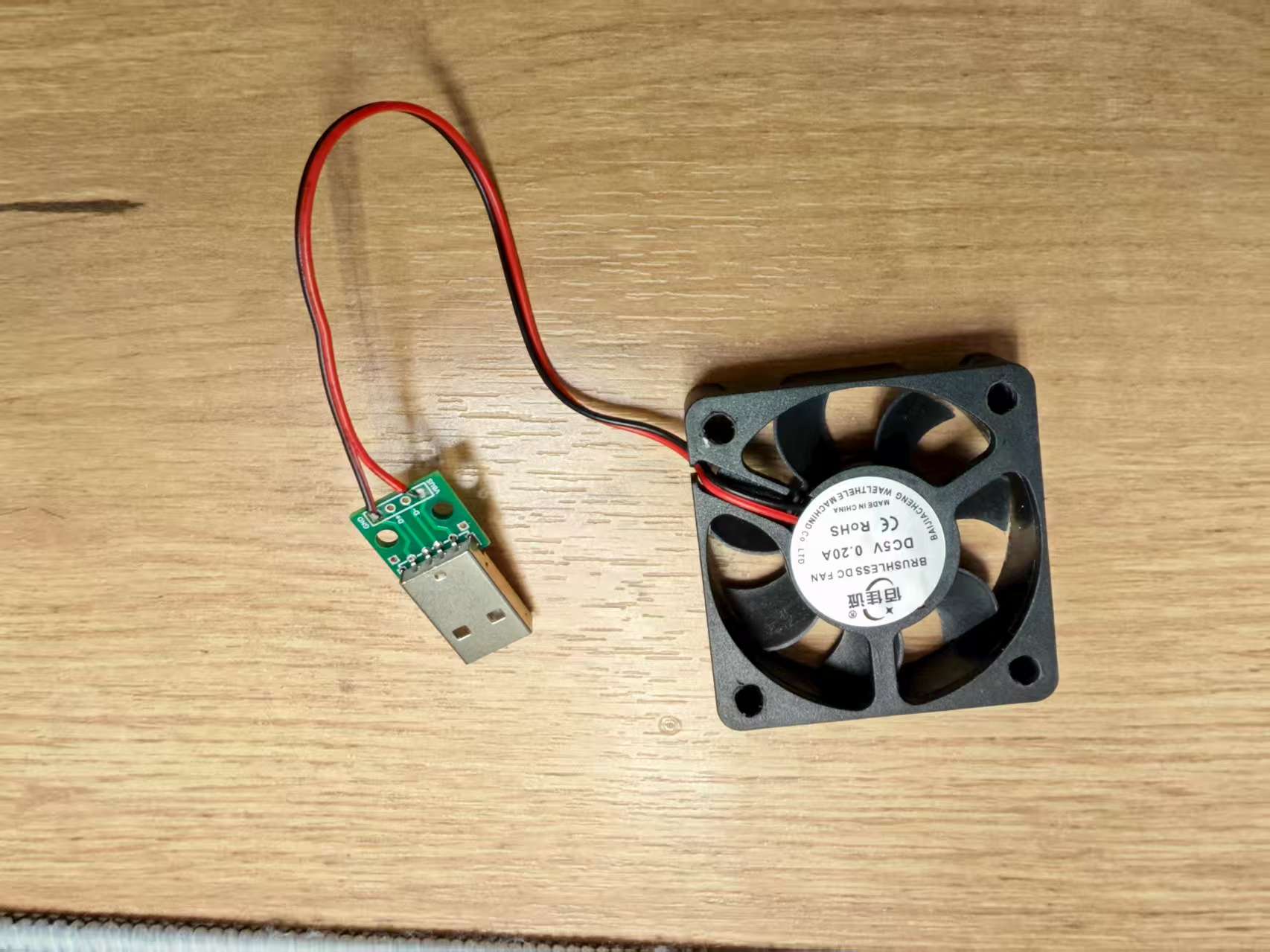

电器部分由一个USB公头接口板和一个50*50*10的5V风扇组成。连接方式如图所示。

风扇购买链接：[https://s.click.taobao.com/3HMyXeq](https://s.click.taobao.com/3HMyXeq)      成本只要2.9一个；

USB公头接口购买链接：[https://s.click.taobao.com/tTzrXeq](https://s.click.taobao.com/tTzrXeq)  成本只要1.96一个；

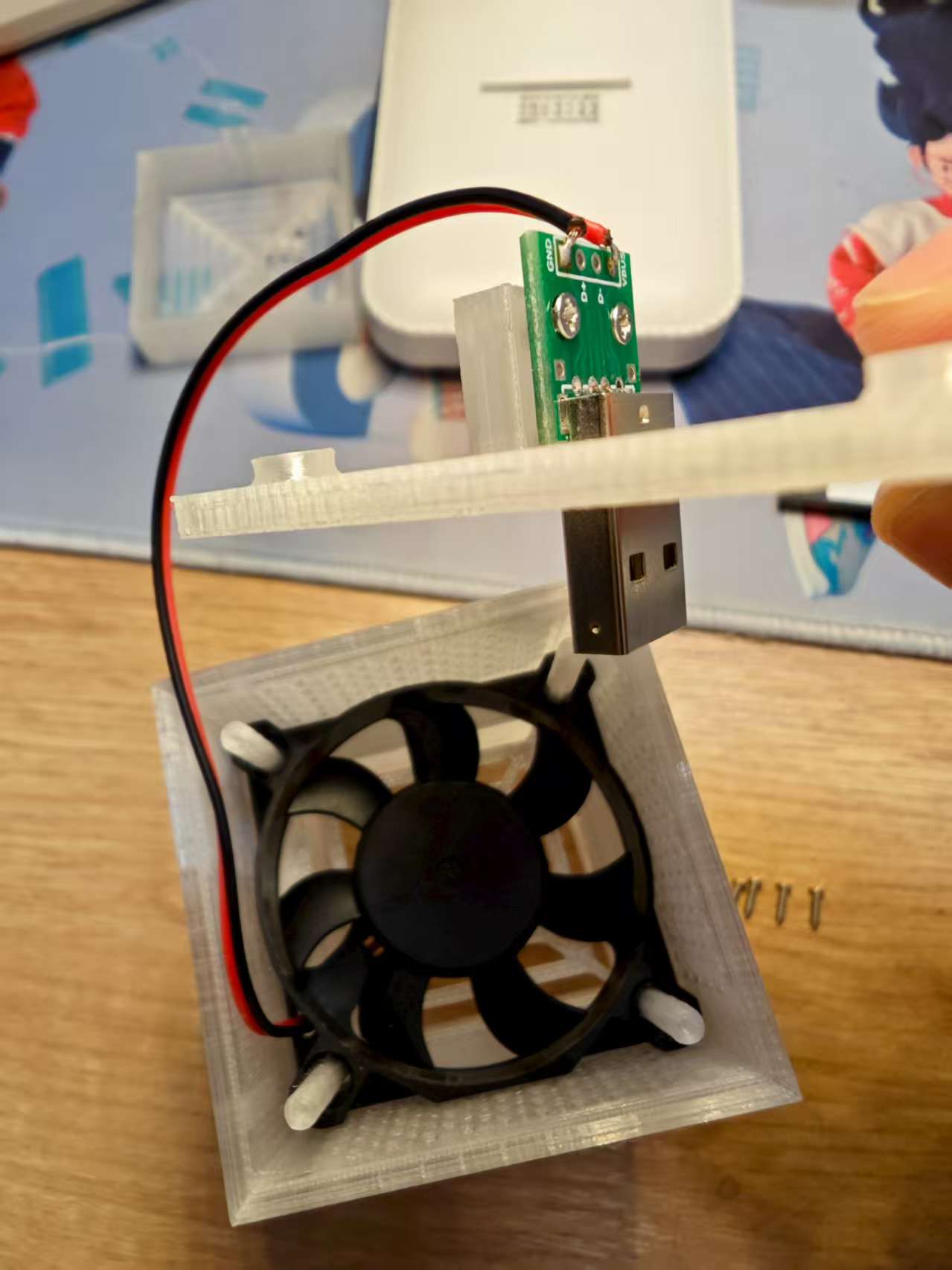

USB和风扇连接好以后如图安装即可。

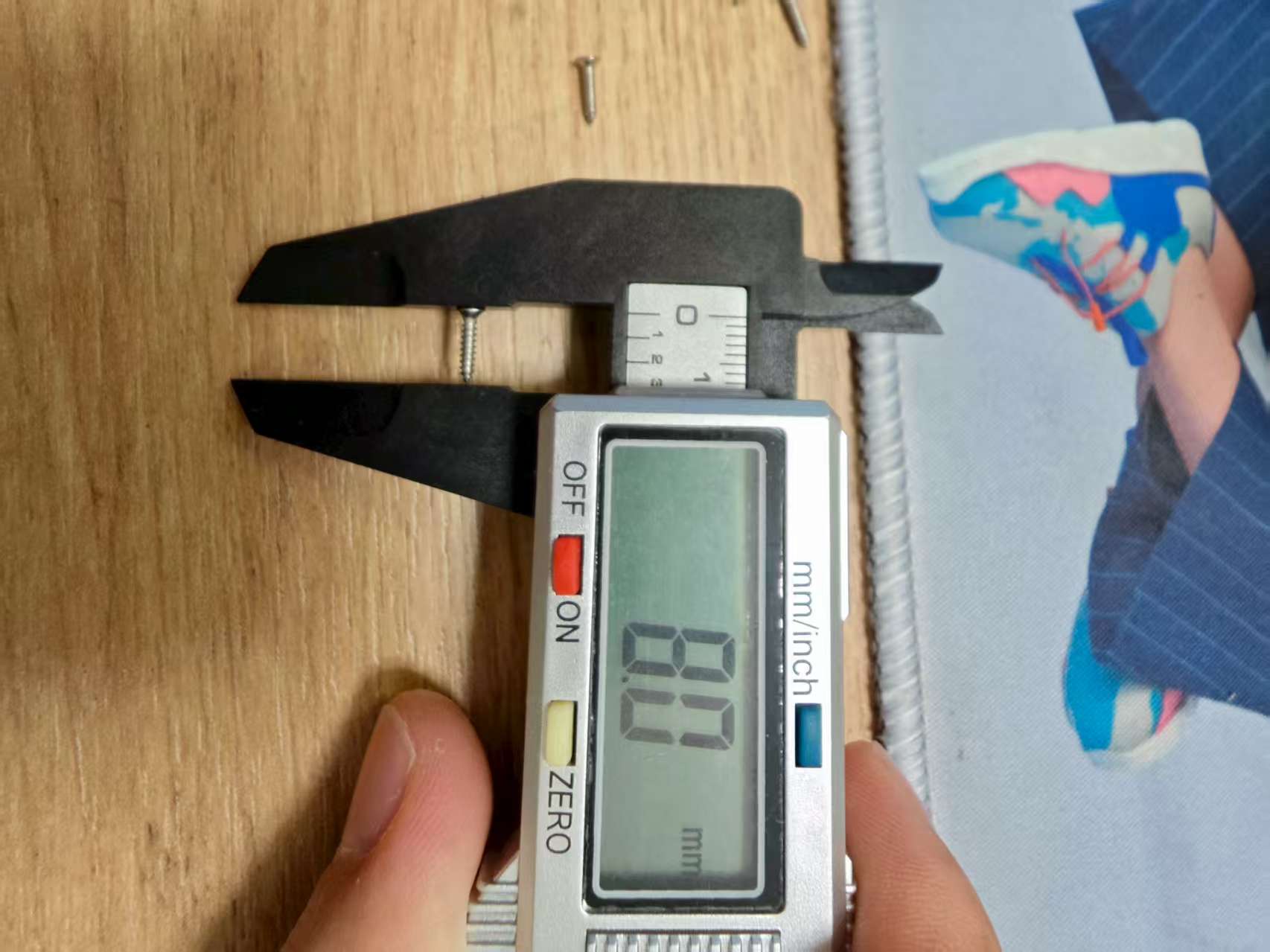

另外需要6颗M1.8*0.8的自攻螺丝

自攻螺丝购买链接如下：[https://detail.tmall.com/item.htm?id=600333218648&pisk=gUVQTP1brHxBikwxdb7wGf2z1fc79N5VwUg8ozdeyXhKFQUUc4RrU90WNcaA-DWlKuw_2lDEv0krN4ZqjyRP-y75NzUxvbyEY4EaVlvUY7ozb_a0cvRUy783IozvTWWnaQGnZbIV0s5q8ycowABTPyxnW2uAaBH-vXc90DTFHs54-PTEJZzOg7-b35uweQE-pACtoc3pJDnd5A3qybdKeBp9Xc0-wbH-vFntrqRp90EJBP3orBdKevL9Bq0Kw0E-wNatj4l-2uhR5PhRehgPd4UClfX72q9pGbn6wQFsWgcQRiAj8S0QpmaLOsCxr2MIDyn10-H_XAUoF7YkNxzLnu0YvHIqKze_f2G5_phY58EjSWC2AV2UWumTlEAz5YiQBWH6yQUtT0MbFksBKDeUfx0tBU1m7ooT-We1rhUL0DGKWA5AlPH8QWD0TGdIM-4ET8El3dcQyJh14AAqcVNpFFMDNViV5N9kELJ3dWRyv_KxpV0dgN_6fLDKSViV5N9DCv3iJ8Q15K-G.&spm=tbpc.boughtlist.suborder_itemtitle.1.57e72e8d5ngfPx](https://detail.tmall.com/item.htm?id=600333218648&pisk=gUVQTP1brHxBikwxdb7wGf2z1fc79N5VwUg8ozdeyXhKFQUUc4RrU90WNcaA-DWlKuw_2lDEv0krN4ZqjyRP-y75NzUxvbyEY4EaVlvUY7ozb_a0cvRUy783IozvTWWnaQGnZbIV0s5q8ycowABTPyxnW2uAaBH-vXc90DTFHs54-PTEJZzOg7-b35uweQE-pACtoc3pJDnd5A3qybdKeBp9Xc0-wbH-vFntrqRp90EJBP3orBdKevL9Bq0Kw0E-wNatj4l-2uhR5PhRehgPd4UClfX72q9pGbn6wQFsWgcQRiAj8S0QpmaLOsCxr2MIDyn10-H_XAUoF7YkNxzLnu0YvHIqKze_f2G5_phY58EjSWC2AV2UWumTlEAz5YiQBWH6yQUtT0MbFksBKDeUfx0tBU1m7ooT-We1rhUL0DGKWA5AlPH8QWD0TGdIM-4ET8El3dcQyJh14AAqcVNpFFMDNViV5N9kELJ3dWRyv_KxpV0dgN_6fLDKSViV5N9DCv3iJ8Q15K-G.&spm=tbpc.boughtlist.suborder_itemtitle.1.57e72e8d5ngfPx)

螺丝的采购成本在1.36元。

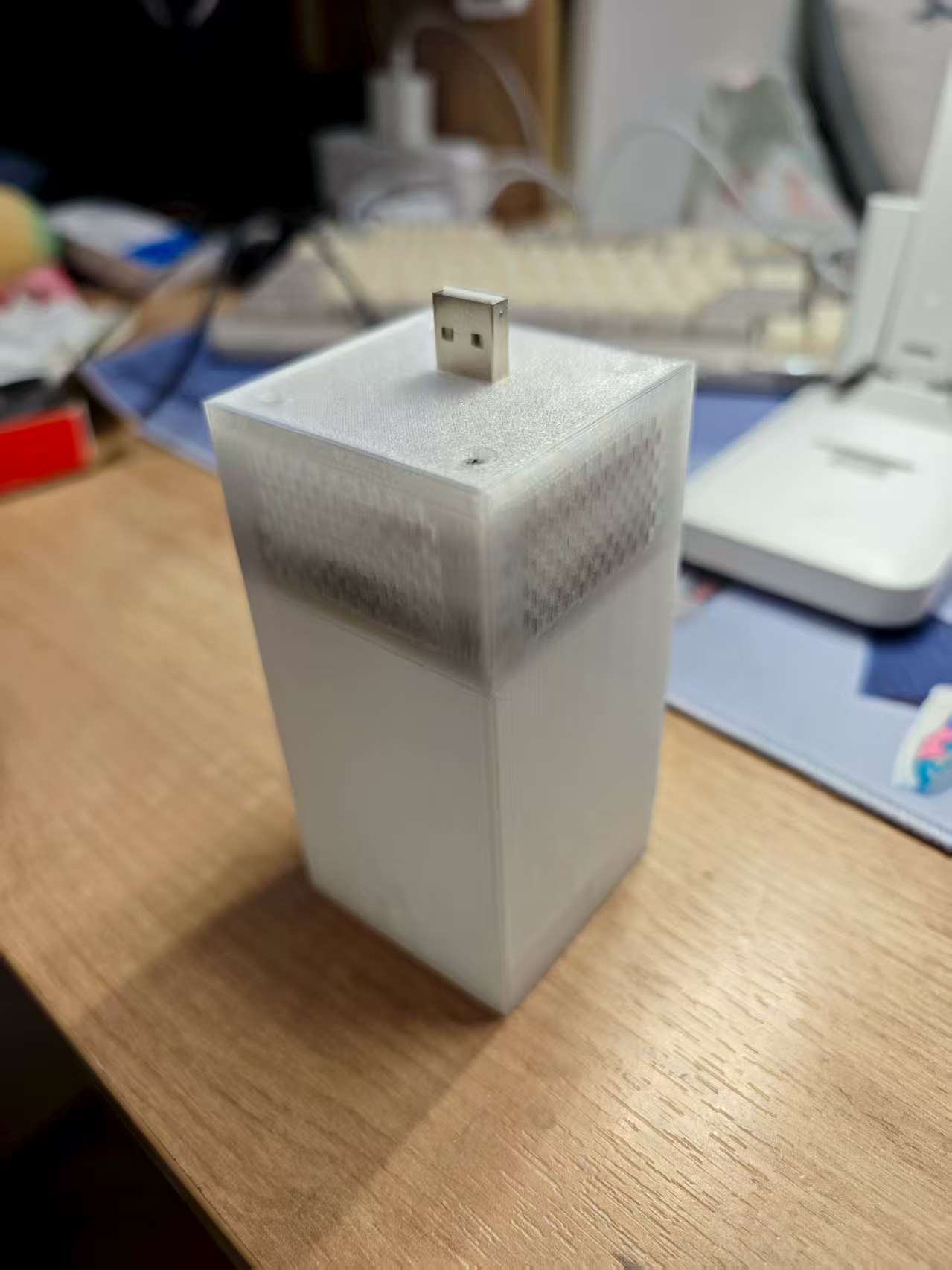

安装好以后成品效果如图所示。

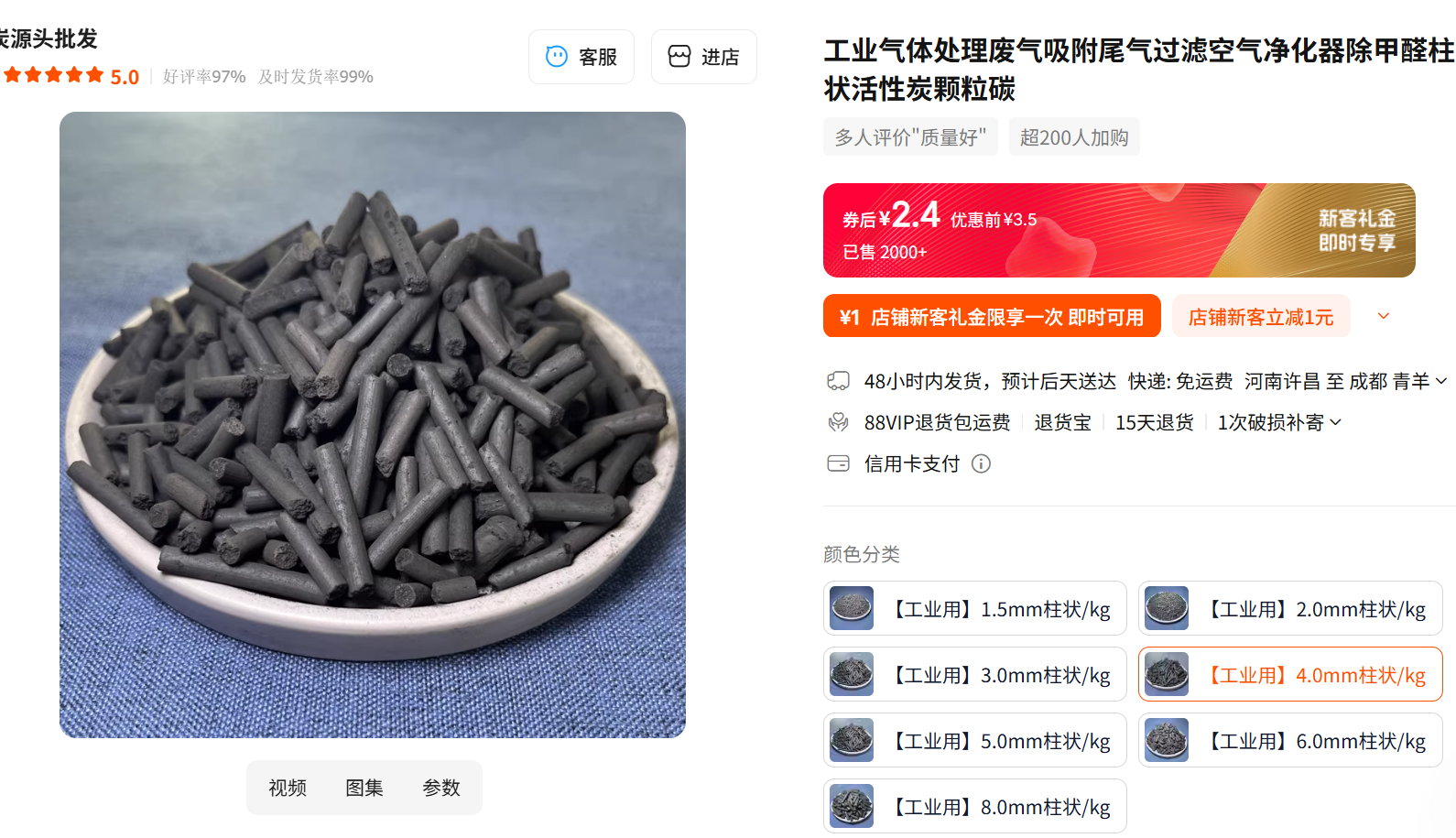

活性炭采用4mm的高典值的柱状颗粒活性炭

购买链接：[https://item.taobao.com/item.htm?abbucket=11&id=562855369941&mi_id=0000poPQqZzZCJ5DE1qsOyI4XA6deLZY18KlqNE_TMFop2Y&ns=1&skuId=5084259692778&spm=a21n57.1.hoverItem.24&utparam=%7B%22aplus_abtest%22%3A%22e28d605ae0a85f7edef49e413e6257f5%22%7D&xxc=taobaoSearch](https://item.taobao.com/item.htm?abbucket=11&id=562855369941&mi_id=0000poPQqZzZCJ5DE1qsOyI4XA6deLZY18KlqNE_TMFop2Y&ns=1&skuId=5084259692778&spm=a21n57.1.hoverItem.24&utparam=%7B%22aplus_abtest%22%3A%22e28d605ae0a85f7edef49e413e6257f5%22%7D&xxc=taobaoSearch)

不到3块钱一公斤。

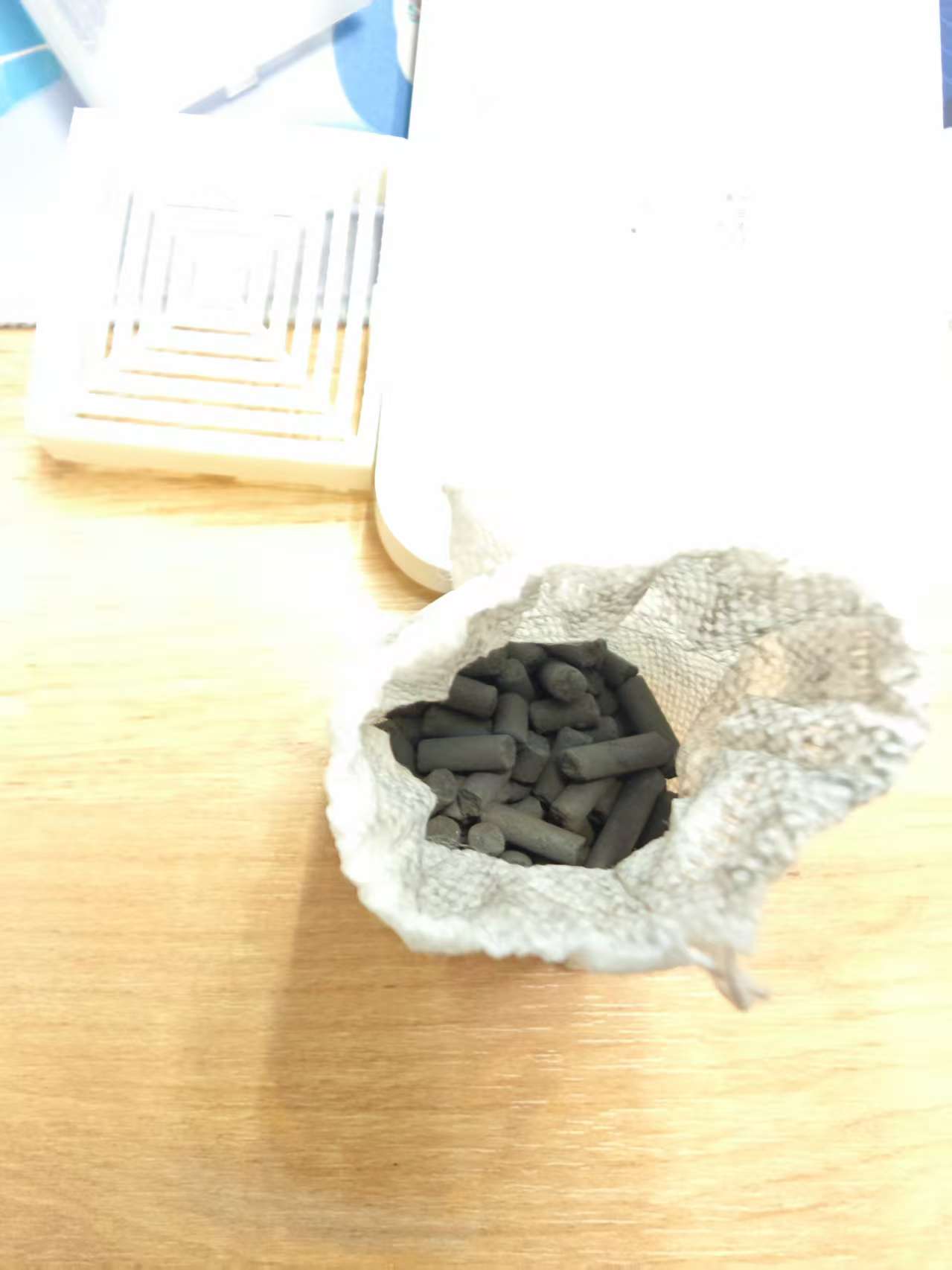

如果怕活性炭弄脏空气净化器，可以用小布袋装好塞进空气净化器中
