1.设计初衷

目前各大被动回卷版本都太大，都是基于20L防潮箱设计，只能放干燥剂，没有空间放电子防潮卡。（电子防潮卡本质也是干燥剂，但加热再生方便得多，省事）当然可以选择更大一号的防潮箱，不过这样每次开箱进入空气更多，干燥剂压力更大。调研了各大主流耗材厂家的料盘宽度，发现还有很大的压缩空间，所以设计了这一款。

2.主要修改点

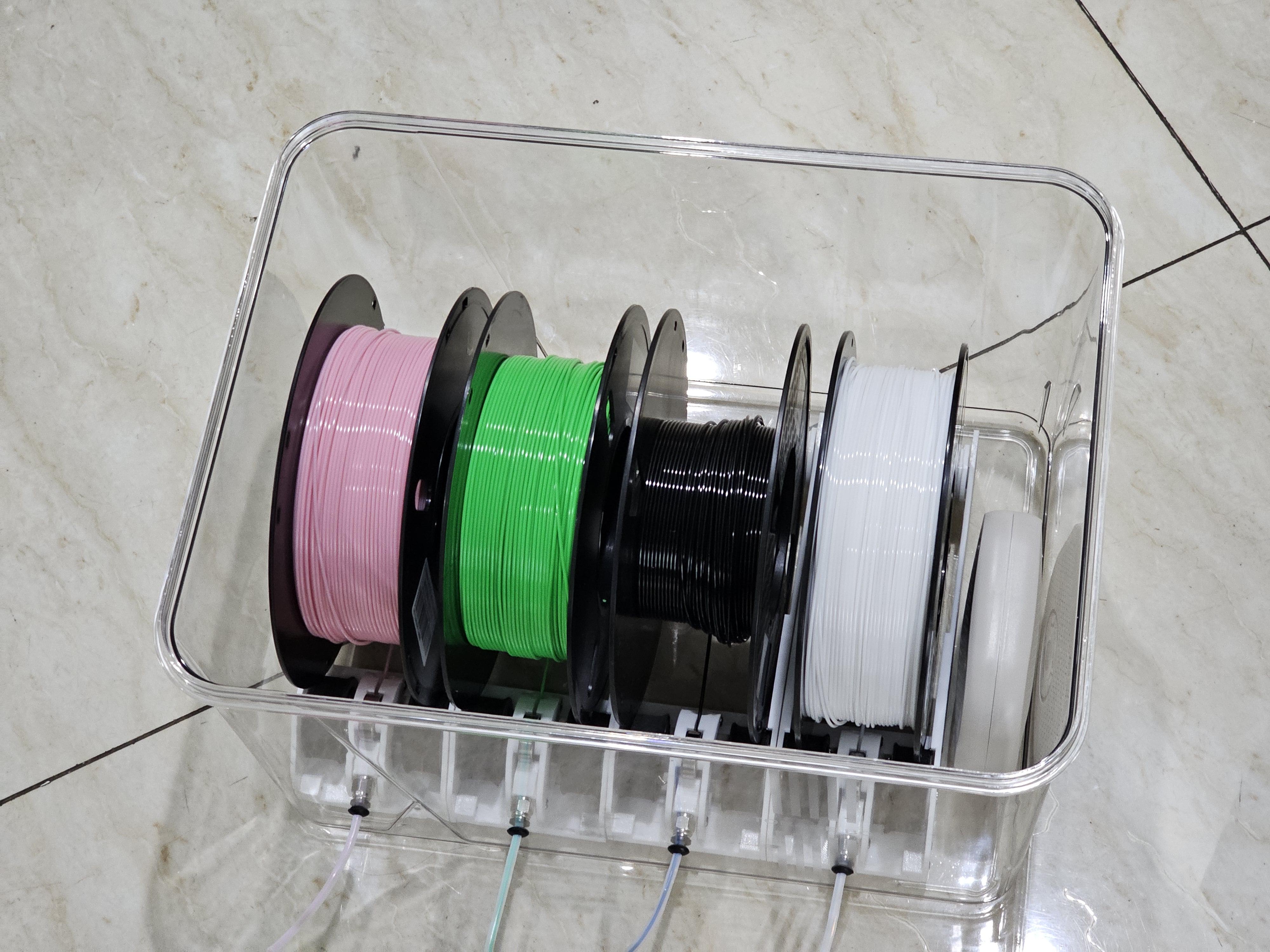

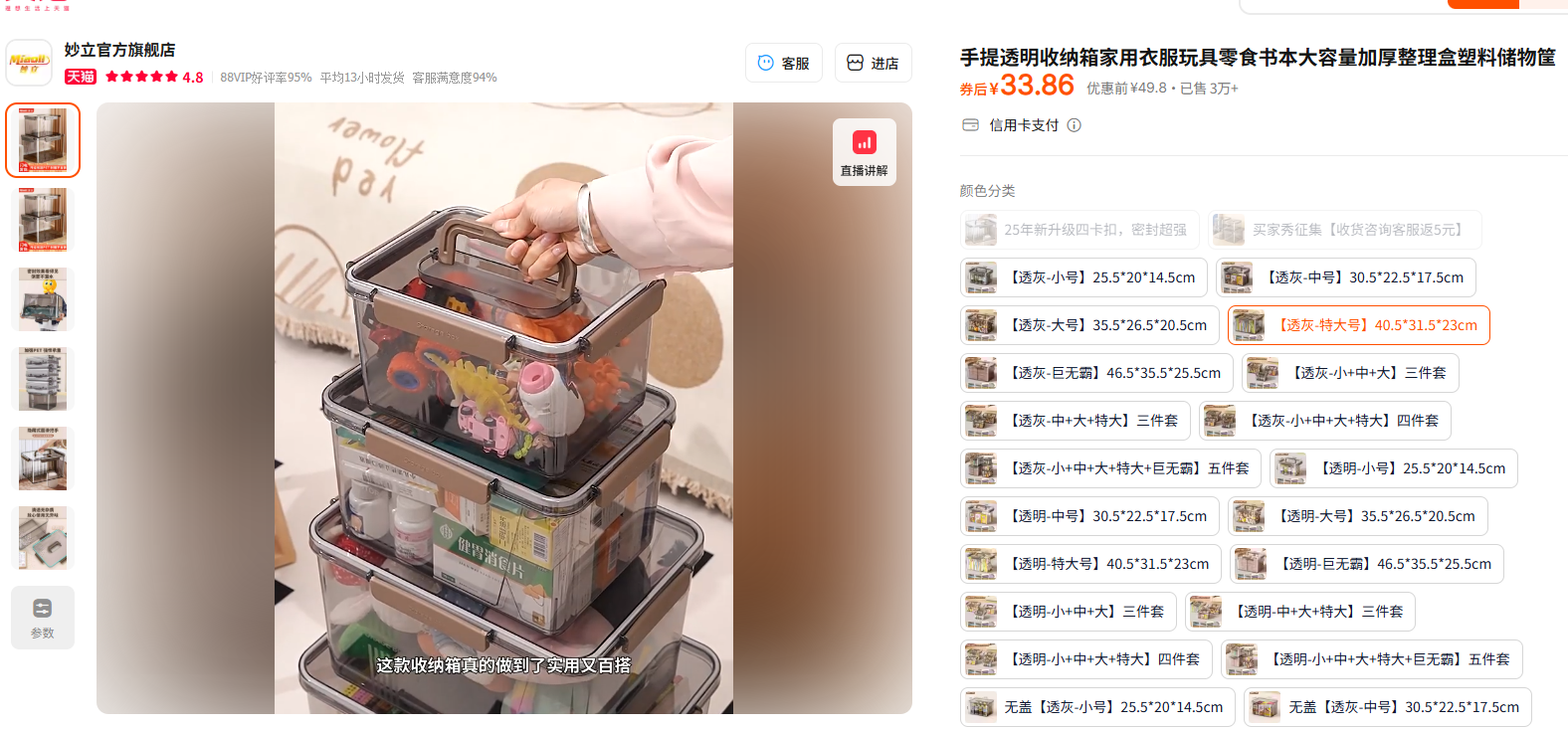

宽度收小，单个宽度只有7.7cm，支持最大料盘宽度6.6cm，兼容拓竹子、三绿、R3D、兰博、易型、兰度、彩格、爱乐酷、魔创、大简 1kg料盘    使用20L药箱可以放下锐玛全系列电子防潮卡。

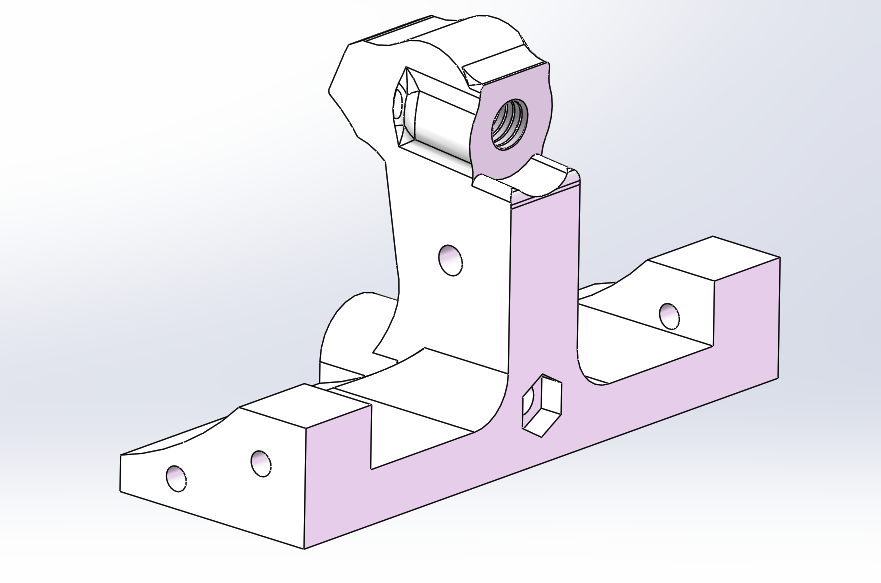

T型座改为双固定设计，既可以使用3*5*5铜螺母固定，也可以使用M3螺母固定。

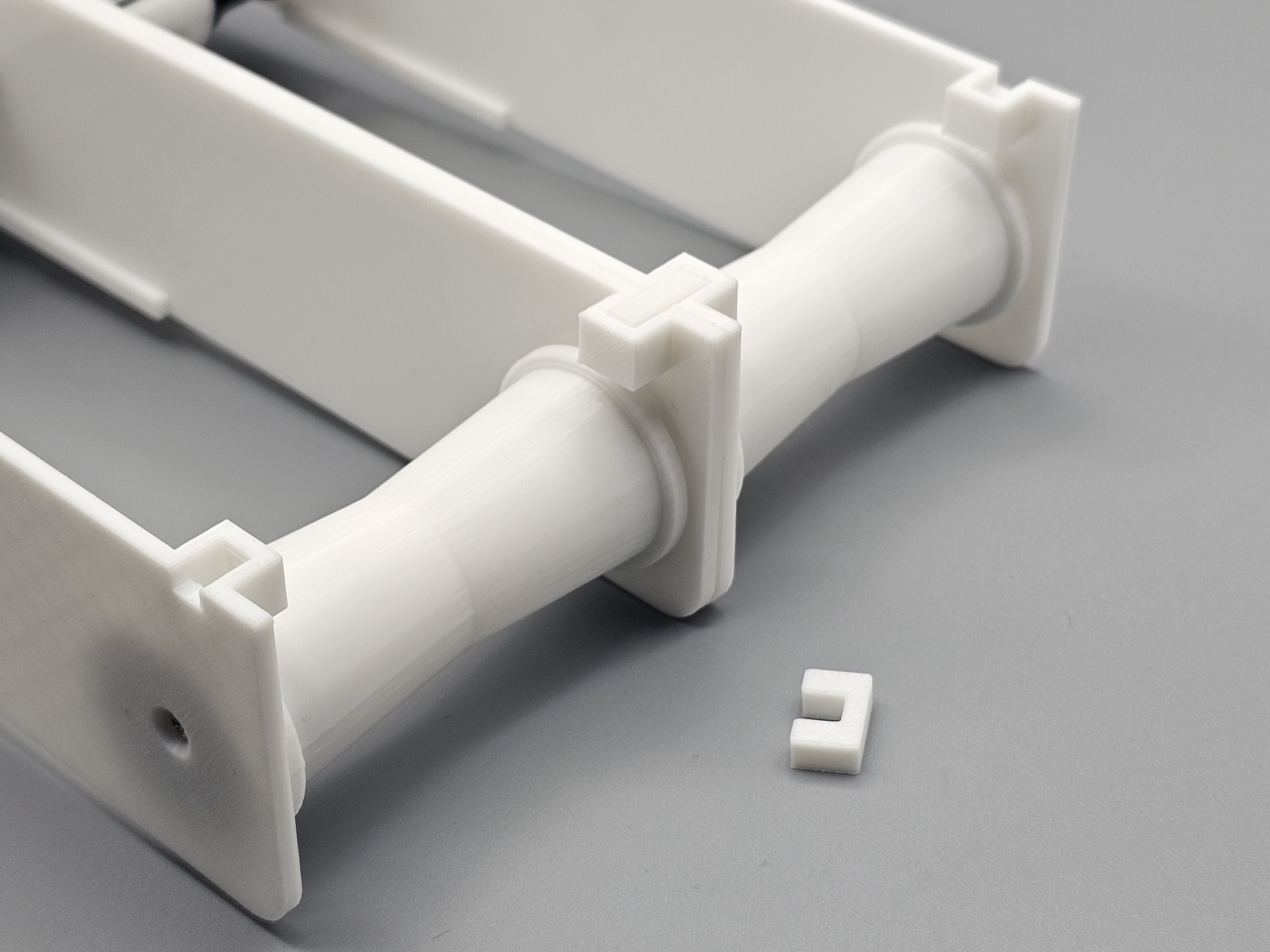

增加加强筋，解决其他版本侧板太软，料盘卡到回卷轮外面的痛点。

增加拼接卡扣。

加大耗材进口倒角，减小耗材盘上耗材左右大角度摆动的阻力。

3.装配注意点

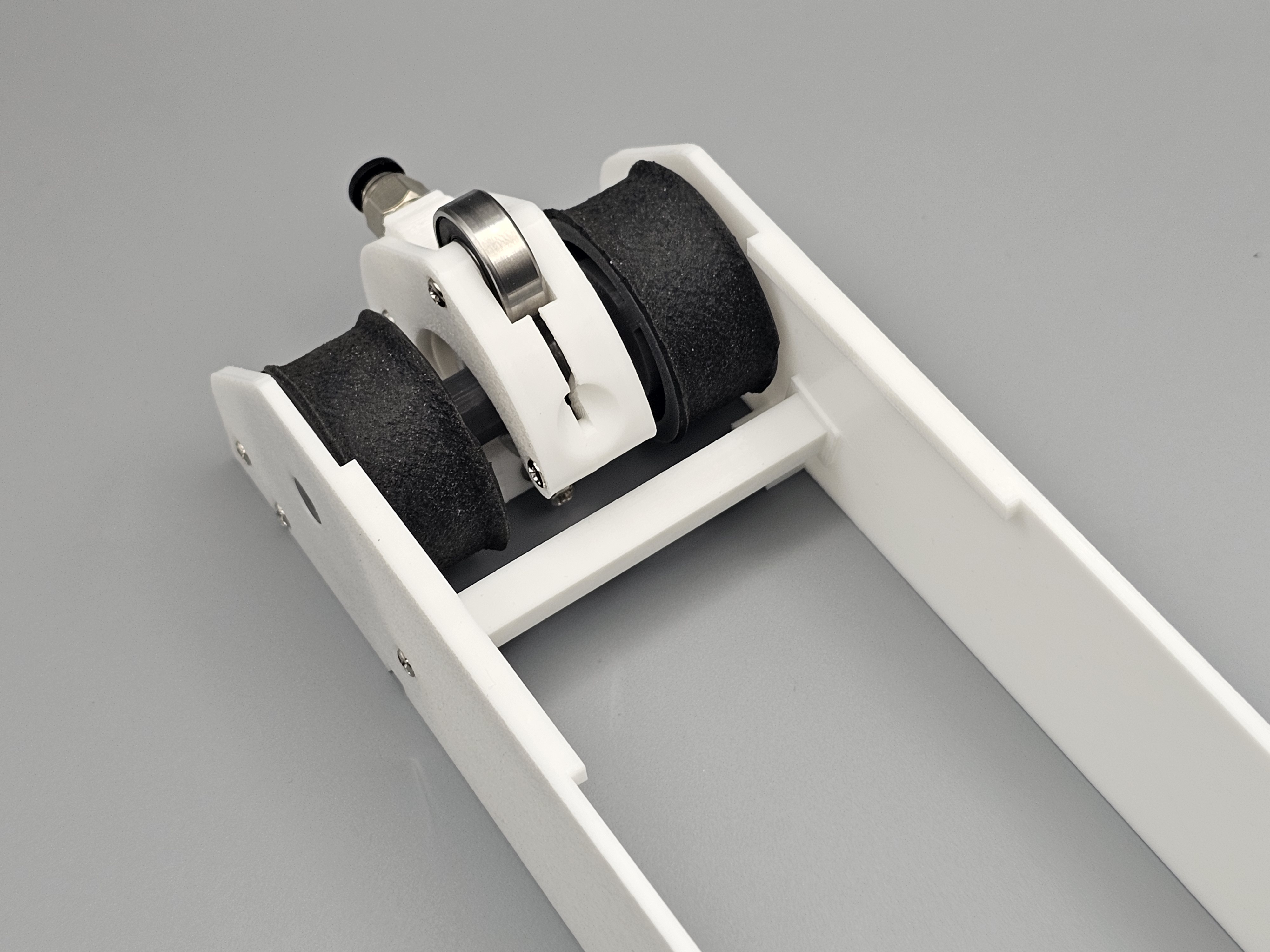

 主动轮轴必须用光轴，不能用被动轮3D打印轴代替（虽然能装上）。

装主动轮时，单向轴承两侧的不能压紧单向轴承，保持单向轴承最大灵活度。

弹簧不能压太紧稍微受力即可。。

4.测试

用最重（新开的）和最轻（快用完）的耗材盘测试，重耗材盘持续往外拉耗材时，耗材盘不会松散（确保是耗材带动转动，而不是主动轮带动转动），轻耗材盘往回送耗材时，也能带动耗材盘转动。

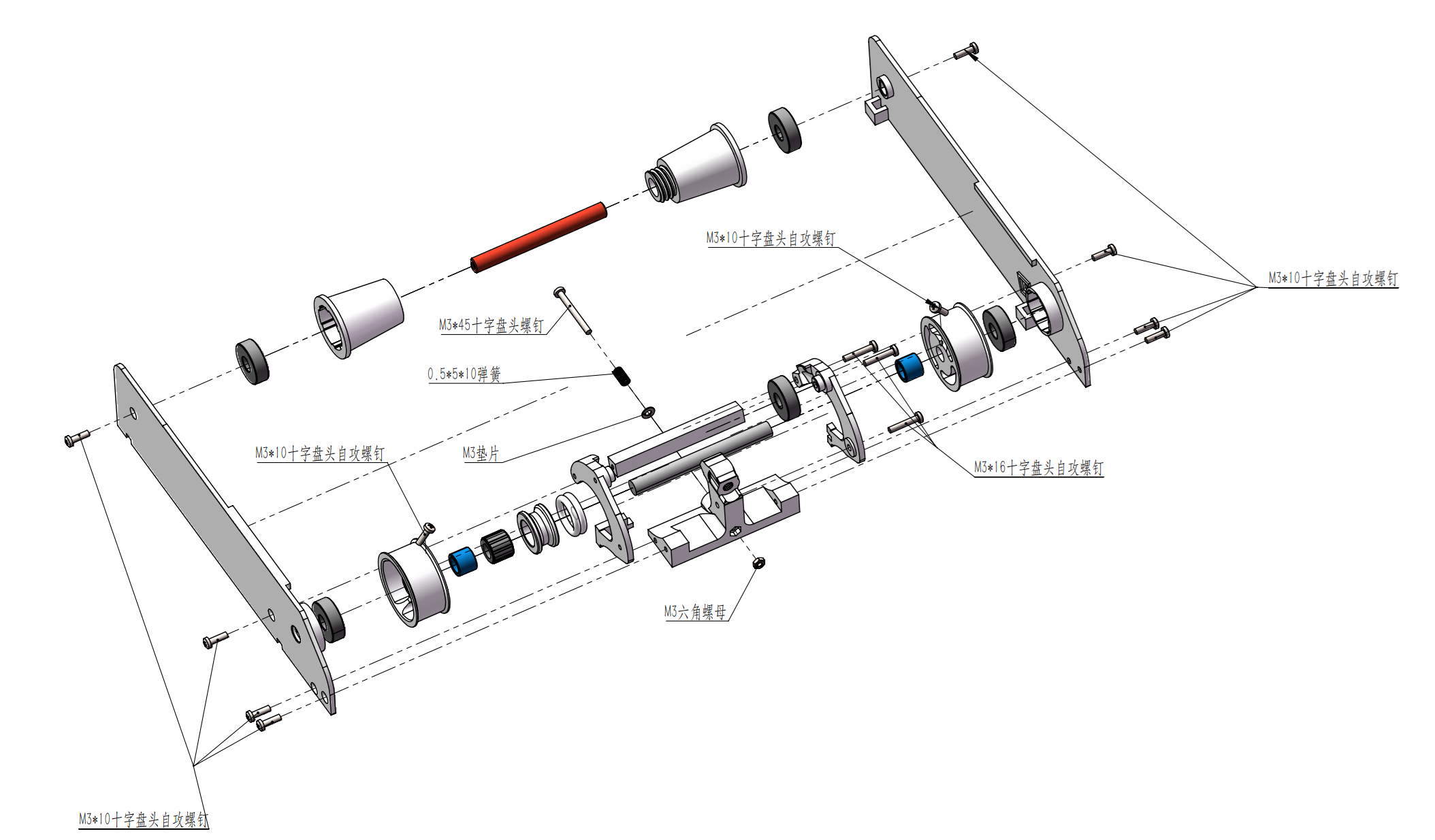

5.装配简图

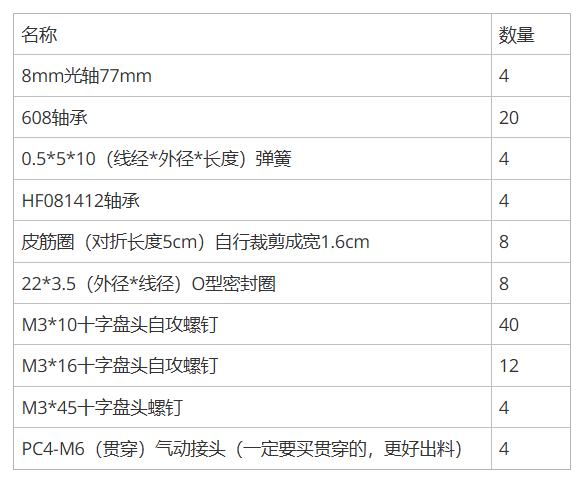

6.清单
