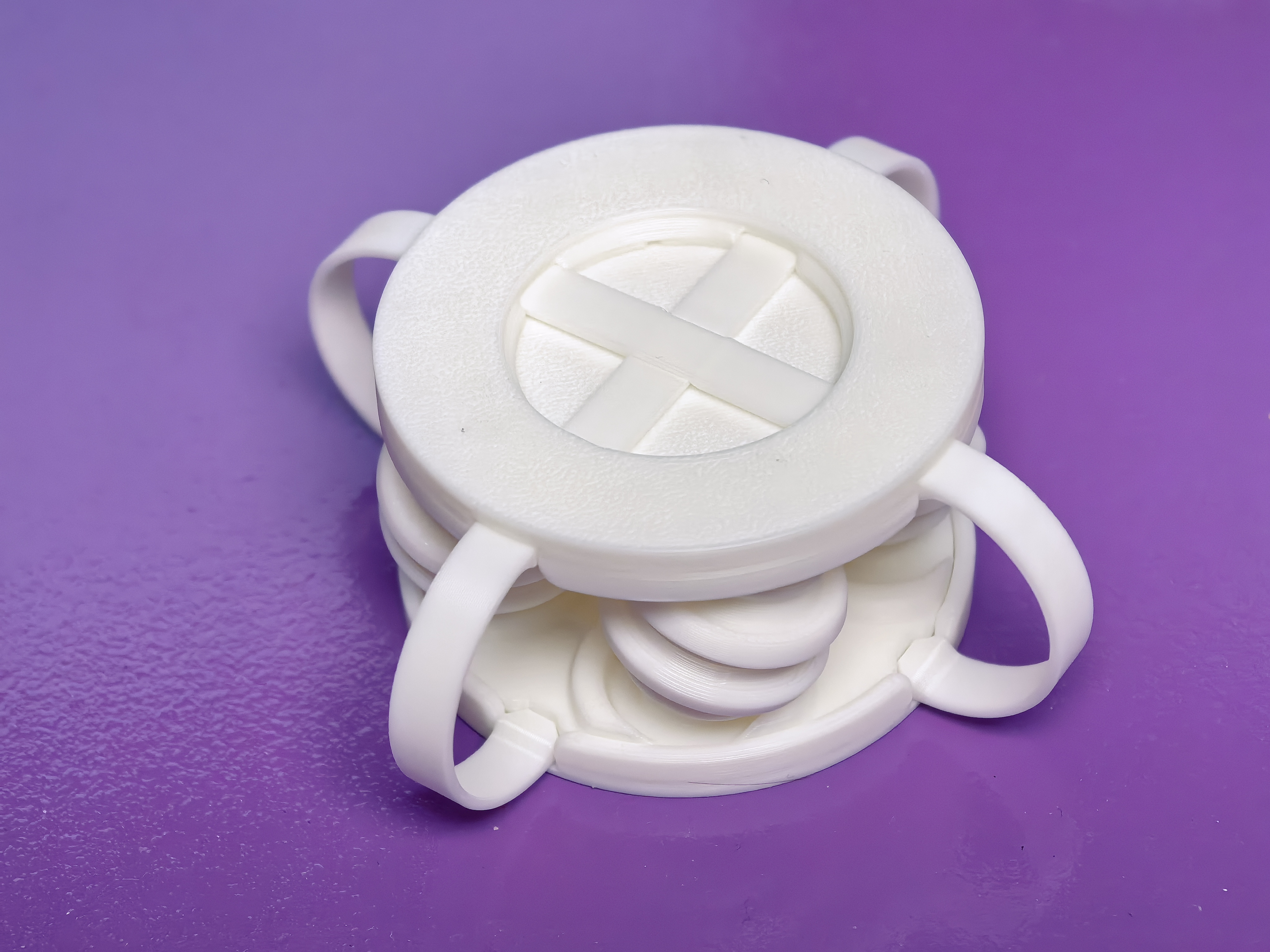

减震块

纯硬料打印制作，无需五金配件，打印无支撑！

拓竹A、P、X、H系列机型都有合适的选择（20251102更新）

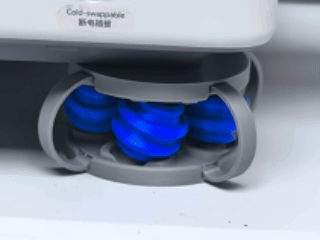

效果请看动图或者视频，简直理论级的理想！

创作历程也很丰富，有兴趣可以看视频，在最后一段有分享。

打印时依然是推荐先打一部分，，确定配合松紧合适，不炒面再满盘打印。

如果桌面或者地面滑，请在减震块上贴双面胶，防止机器跑动。

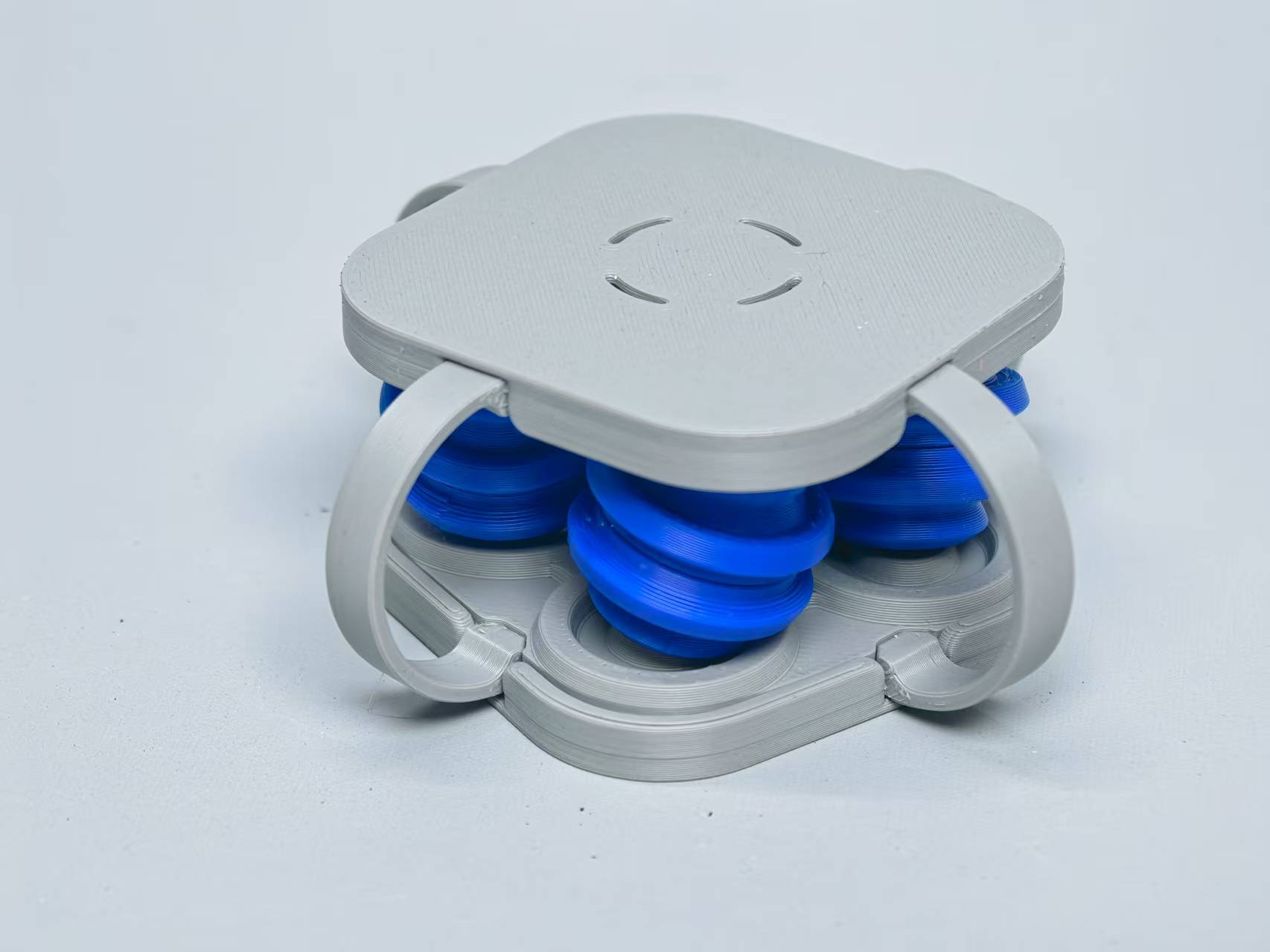

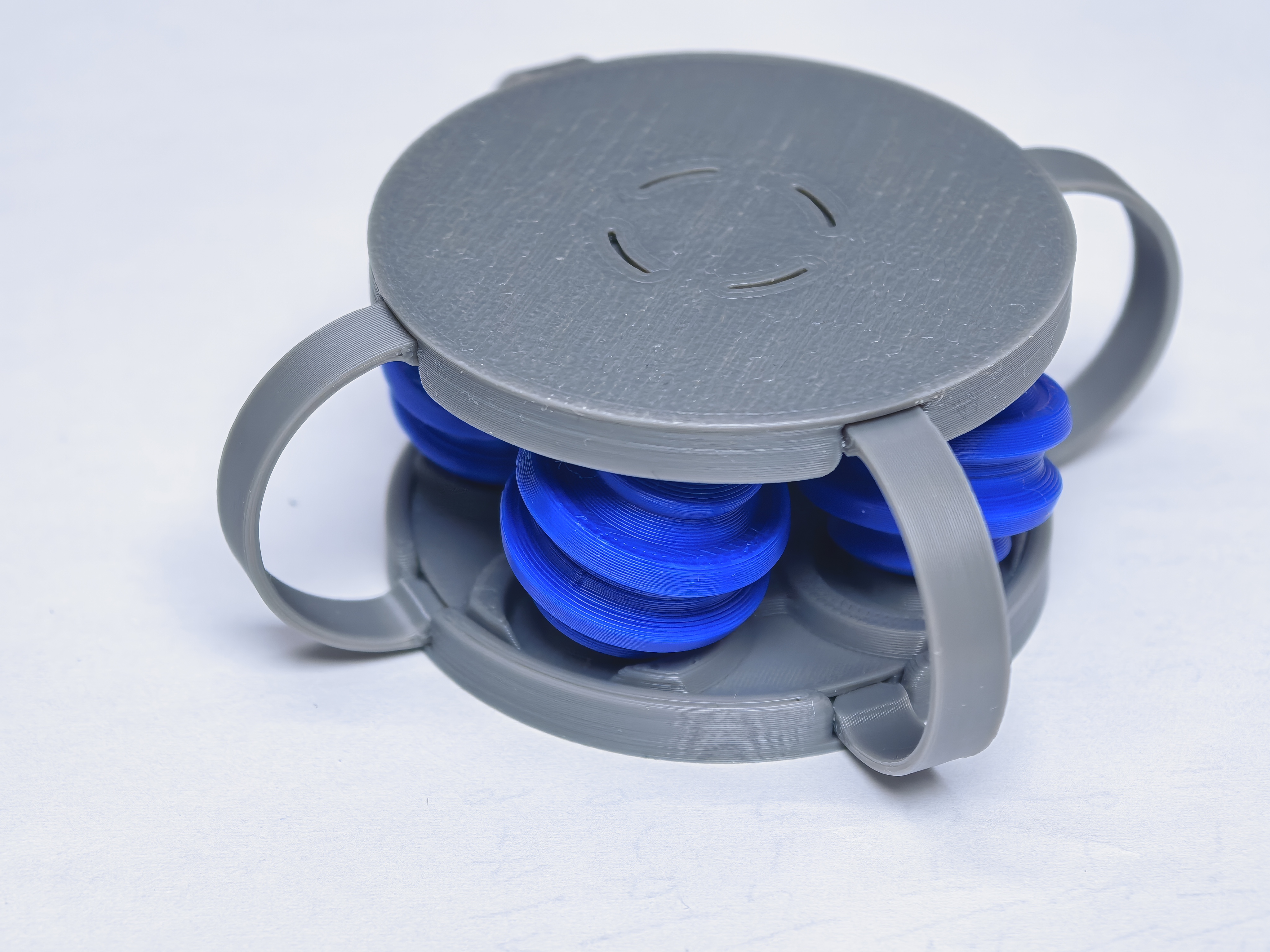

H2D系列：主体直径54mm；弹片最大宽度位置86mm；总高36mm；

其他系列：主体直径54mm；弹片最大宽度位置86mm；总高32mm；

滚珠支撑点处涂抹润滑脂可以消除摩擦音，并且减少磨损，理论上能延长使用寿命。

（此项建议由网友“方块儿”提出，并进行了连续一周的打印测试效果。在此感谢“方块儿”。）

👇视频链接

----------------------------------

插播“广告”，细节拉满的料盘，绝对值得收藏！

---------------------------------

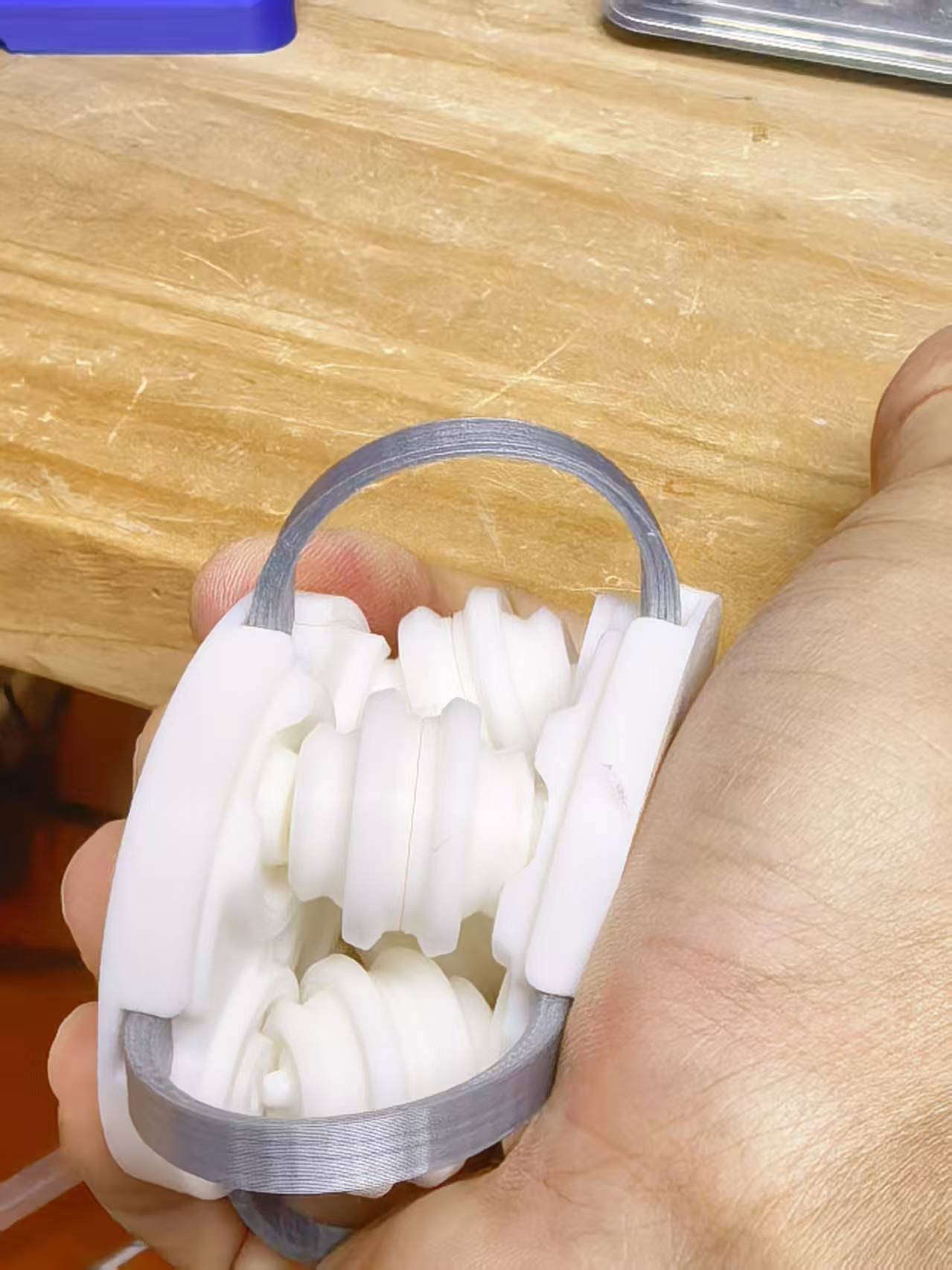

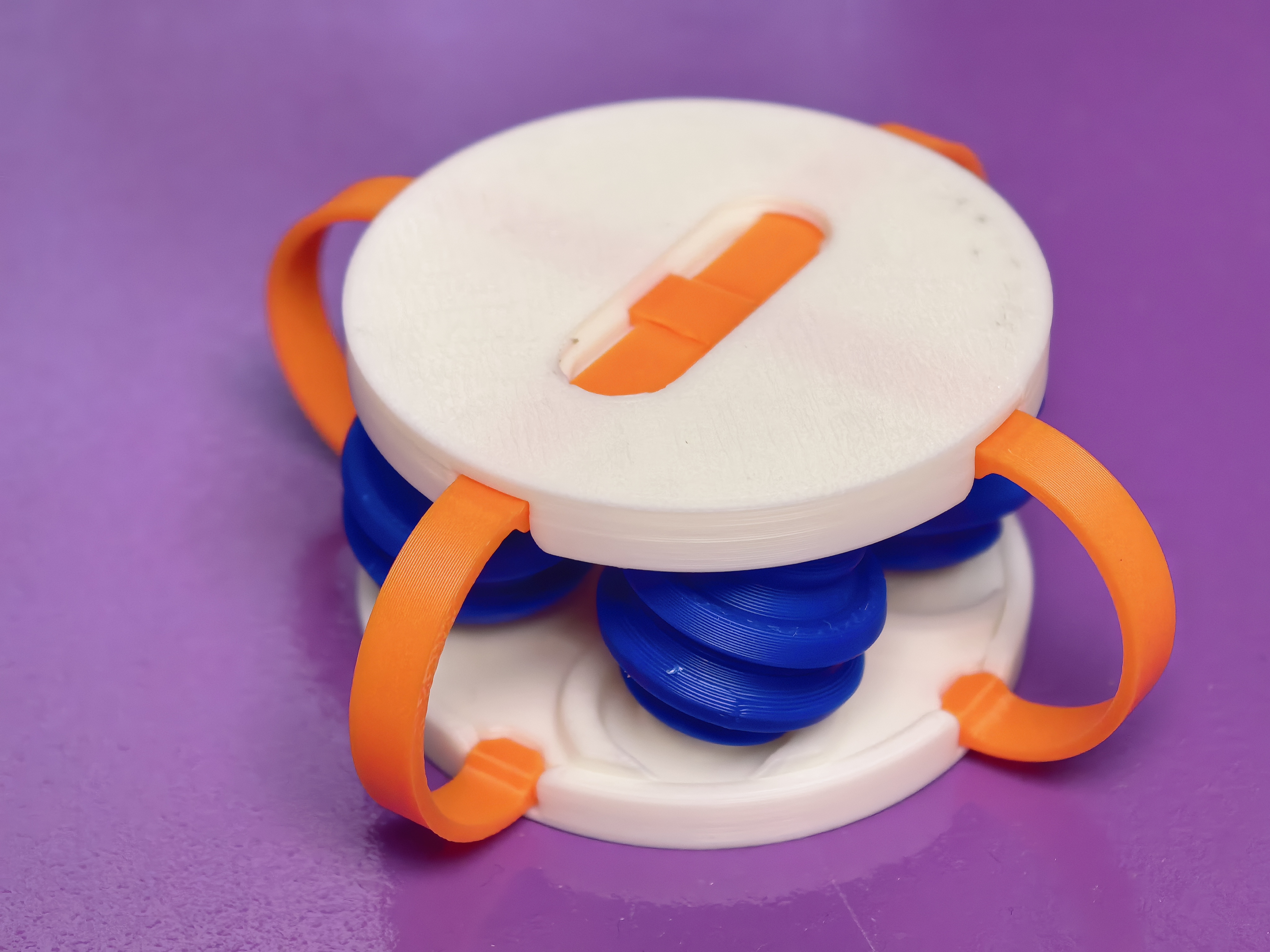

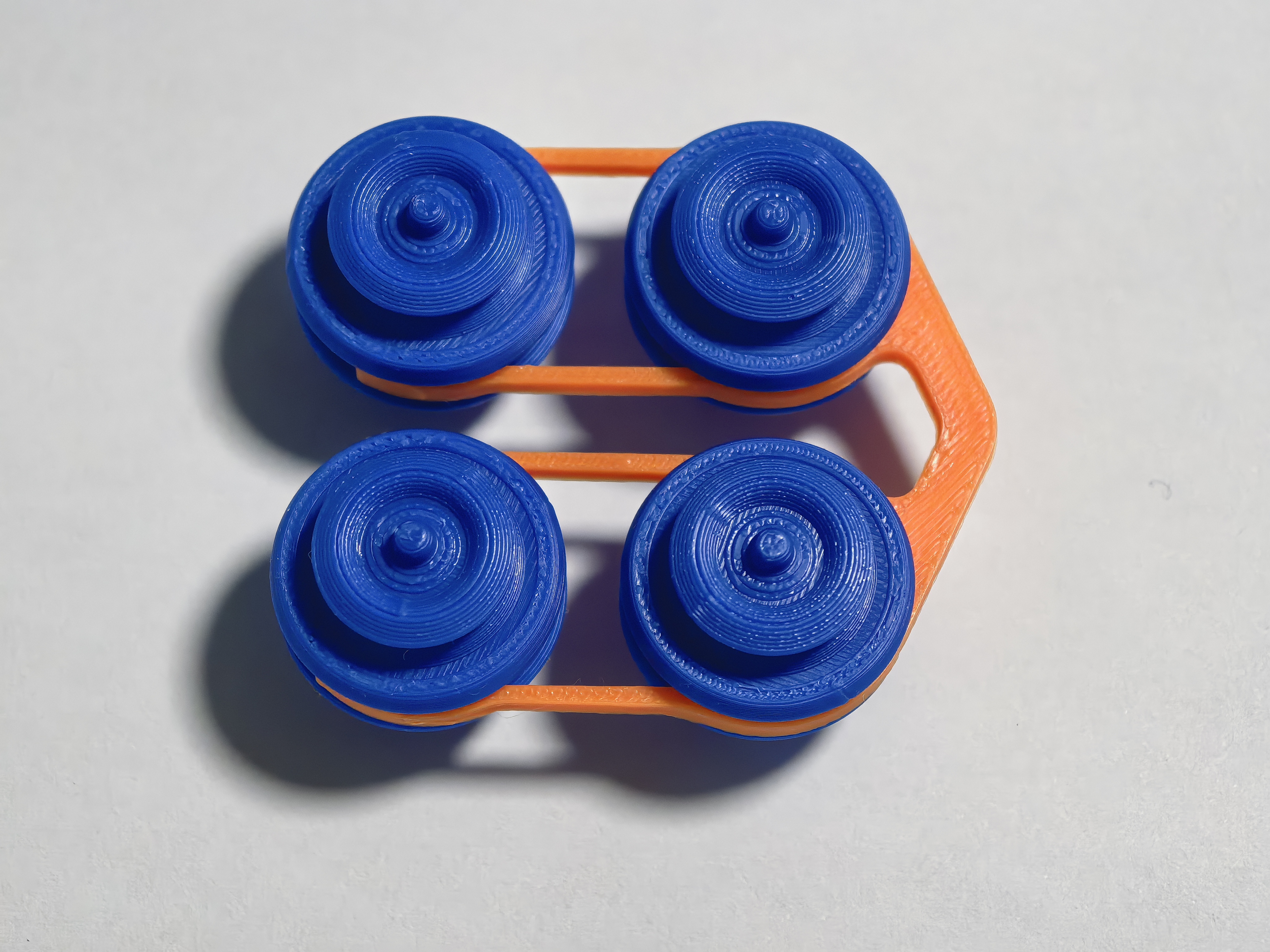

为了方便大家安装，我又添加了一个方便滚珠定位的卡子（下图那个橙色的配件）。滚珠扣住之后记得抽出来，然后再套那两个环。

20250819下午：

1、优化了滚珠中间的六棱柱形状，加了5度拔模角，添加适当的倒角，让组装更省力；

2、优化了卡子的轮廓，根部内轮廓留0.1mm间隙，调整成根部到末端逐渐变细的形状，让变形更均匀，去除妨碍抽出的曲线。最终实现夹得更稳、更好抽出；

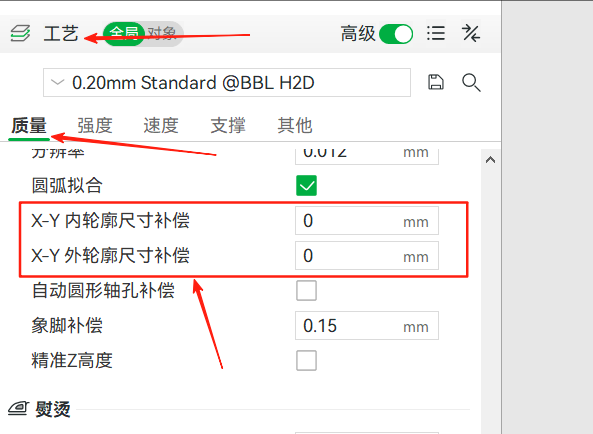

如果遇到零件之间配合过松或者过紧，可以在下图的位置调整参数。如果没有经验，差的不多的时候就每次0.05的调。外轮廓减小时要注意检查比较薄的部位是否会断掉！

--------------------------------------

20250821更新

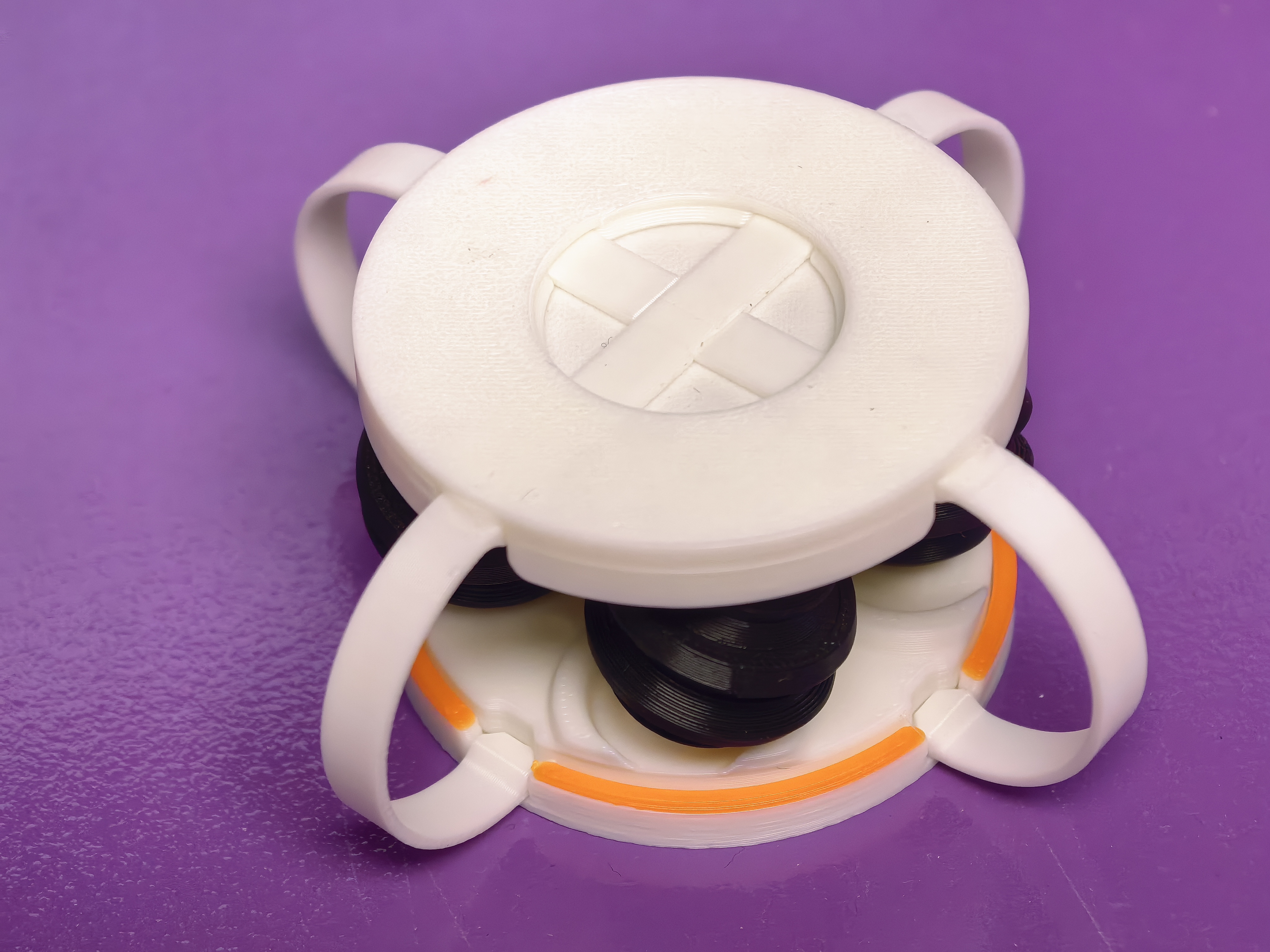

没想到冲到热门榜榜首了！于是加紧根据大家反馈，修改了所有的配合间隙；薄壁部位优化；添加了能扣合各款打印机脚垫的特征，细分成了4款。其中只有H2D的尺寸更大一点，为了应对H2D的大重量。

————————————

20250824更新

感谢S_marl反馈的A1mini脚垫尺寸的问题，已优化。

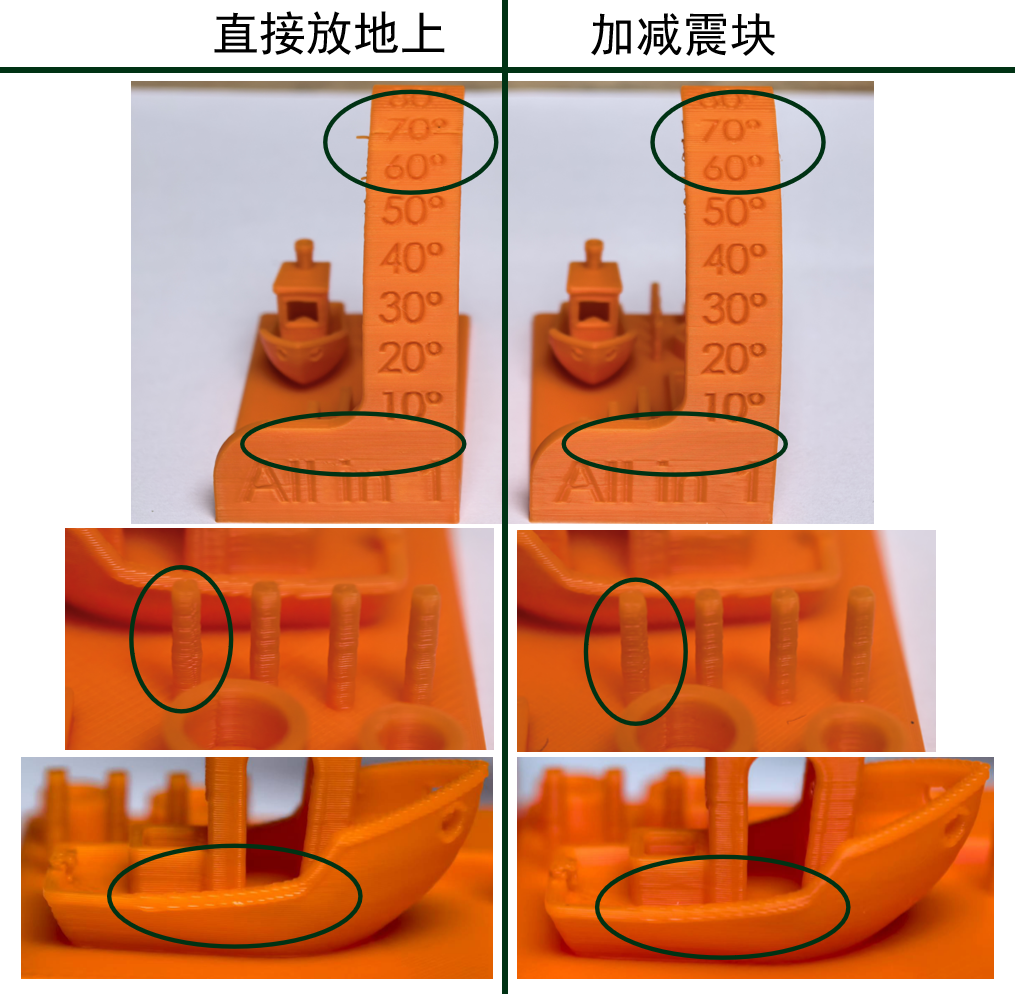

测试了对打印机性能的影响：

实验条件：A1型号，拓竹PLA，0.16层高，正常速度

实验结论：打印质量稍微提高了一点点

——（20250826更新）———

感谢火箭炮少女喀秋莎提供的A1 mini底盘数据，得以再次优化A1 mini专用款的上盖。

——（20251008更新）———

根据反馈，增加了一个“竹屎盒支座”的配置，用来解决打印机垫高后原来的竹屎盒不合适的问题。

——（20251008更新）———

感谢user_807261451提供了P2S的脚垫数据，确认了和P1系列可以通用。

立个承诺，今年再出一款解决P、X、H竖向震动的脚垫，和这款组合使用，实现横竖全方位隔振，让打印机也不晃桌子，也不敲楼板

——————————————

允许商用销售，但必须著名作者是“吃穿住行玩”。也希望大家监督和抵制盗用的商家。
