简介

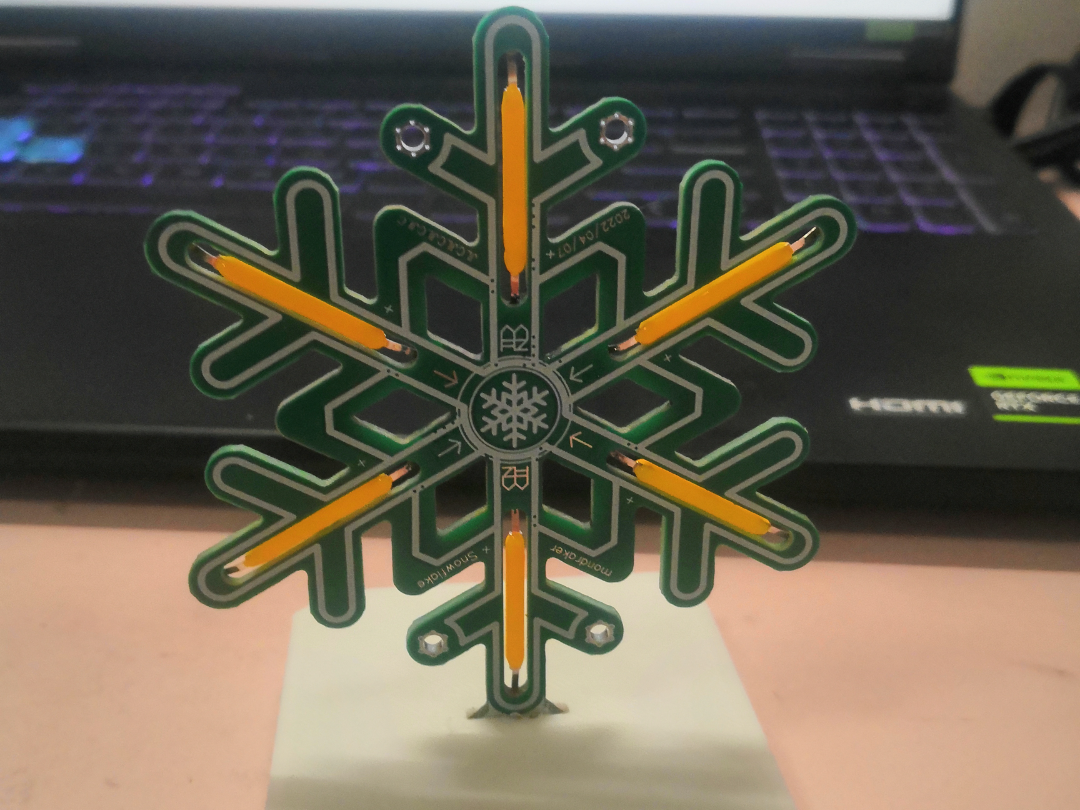

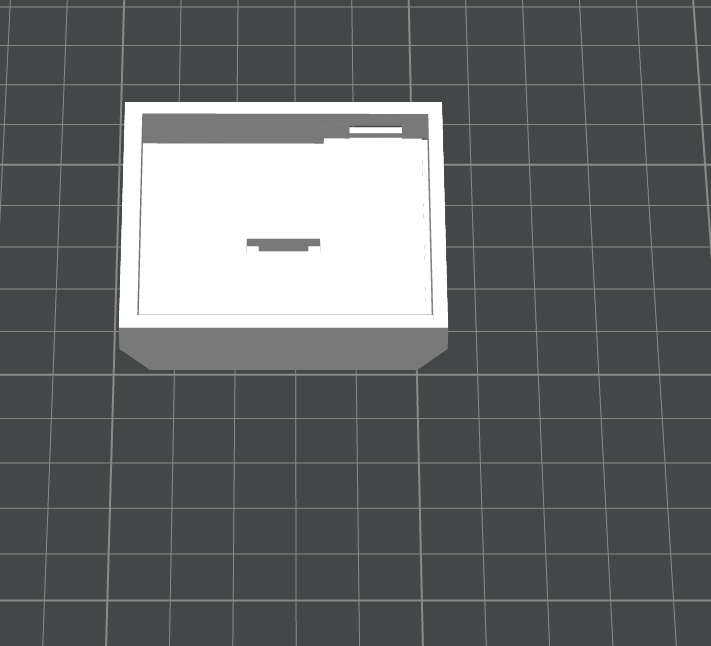

这是基于佳立创的一位大佬的作品，增加了一个底座，可以用作夜灯，增电池和电池保护板，

[https://oshwhub.com/mondraker/snow_light这里是项目地址](https://oshwhub.com/mondraker/snow_light这里是项目地址)

我想入门PCB电路设计，但是一窍不通，刚开始的时候甚至没分清楚电容和电阻，算是磕磕绊绊的把这一个雪花灯给做出来了，足以可见它是有多么的简单

工具

工具没什么好说的，要是手法好的话，一个电烙铁就够了，但是还是用热风枪会方便很多，而且用热风枪的话，芯片和type c的母座如果焊错了，或者说坏掉了，可以很方便的取出来，电烙铁的话，你就只能干瞪眼了，注意不要贪便宜，买那种普通的垃圾封箱，那种是人家吹车模，还有热缩膜用的，根本达不到焊接要的温度

材料

502030锂电池[https://e.tb.cn/h.hIoqL9Y8keZ8KDk?tk=e2Y74RAz7mk](https://e.tb.cn/h.hIoqL9Y8keZ8KDk?tk=e2Y74RAz7mk)

电池保护板[https://e.tb.cn/h.hIoq26HMuKZBzKX?tk=qEOI4RAz4CW](https://e.tb.cn/h.hIoq26HMuKZBzKX?tk=qEOI4RAz4CW)

自己去看大佬的bom列表，这个就是材料清单的意思，按照大佬的指示，把附件那里的BOM表下载下来，然后导入力创商城，广场和商城，这是两个不同的网站，注意区分建议，直接搜索力创商城点进去，然后导入BOM表，有二个零件（灯丝，8022w触控芯片）在佳丽创那里买不了，其他的在嘉力创买就行，下单的时候注意一下，如果需要付两份运费的话，就试一下改发货的仓库，自己选择最便宜运费的就行，我的建议是所有的原件备损率都按100%，也就是所有的零件都备两份，但是电容电阻它最少发货就是50或者130，以这些就不用改，注意一点，原件的单个价格都很便宜的，最贵的也就一毛钱，便宜的一两分钱，灯丝可以按每一块电路板多备一根灯丝的比例，这个东西比较脆，用力就会断

组装说明

建议使用2p，也就是type c母座那里只有两个小点的那一个PCB板

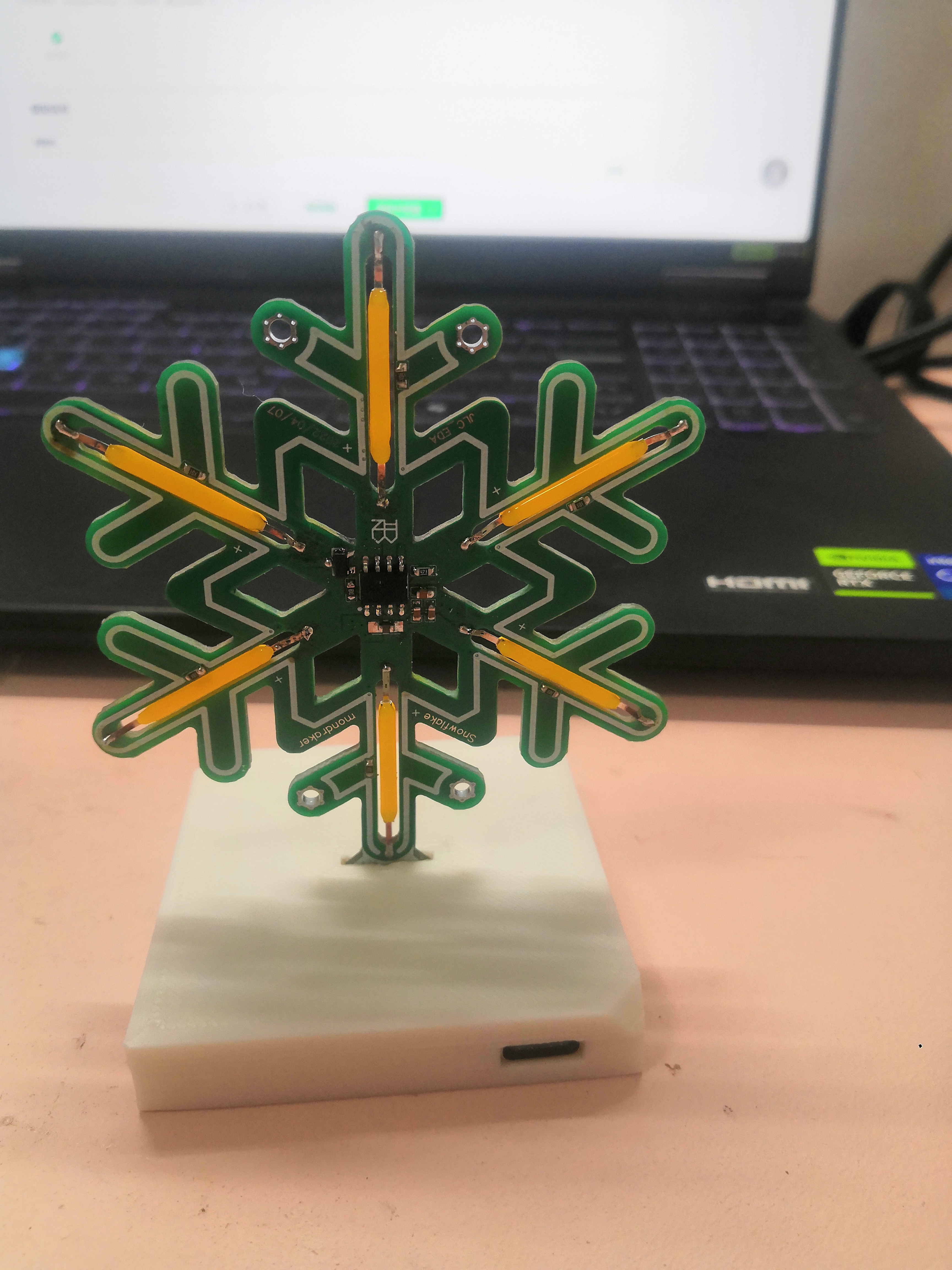

焊接很简单，将正负极的那一侧对准模型上的豁口插进去，可以插到底，这样子方便焊接最下面那根灯丝的负极，也就是原来的type c母座的附近那里可以用电烙铁拖一下，让它变得更薄更平整，这样子可以最大程度的捅到底下，方便焊接，然后将雪花灯PCB的正负极引脚连接到电池保护板的输出，也就是out-和out+电池连到中间的b正和b负就行

唯一需要注意的就是不要力大出奇迹，把PCB板给搞断了

这也是为新手入门PCB焊接做的教学练习

闲话

上一次的立排那个底座的卡扣适配弄的，我要发疯了，要么就是装不进去，要么就是装进去了，有很大的缝，而且这个底座不安装，好像也没影响什么，如果有需要的话，我后面会补上

有什么问题的话，进群问我就是了
