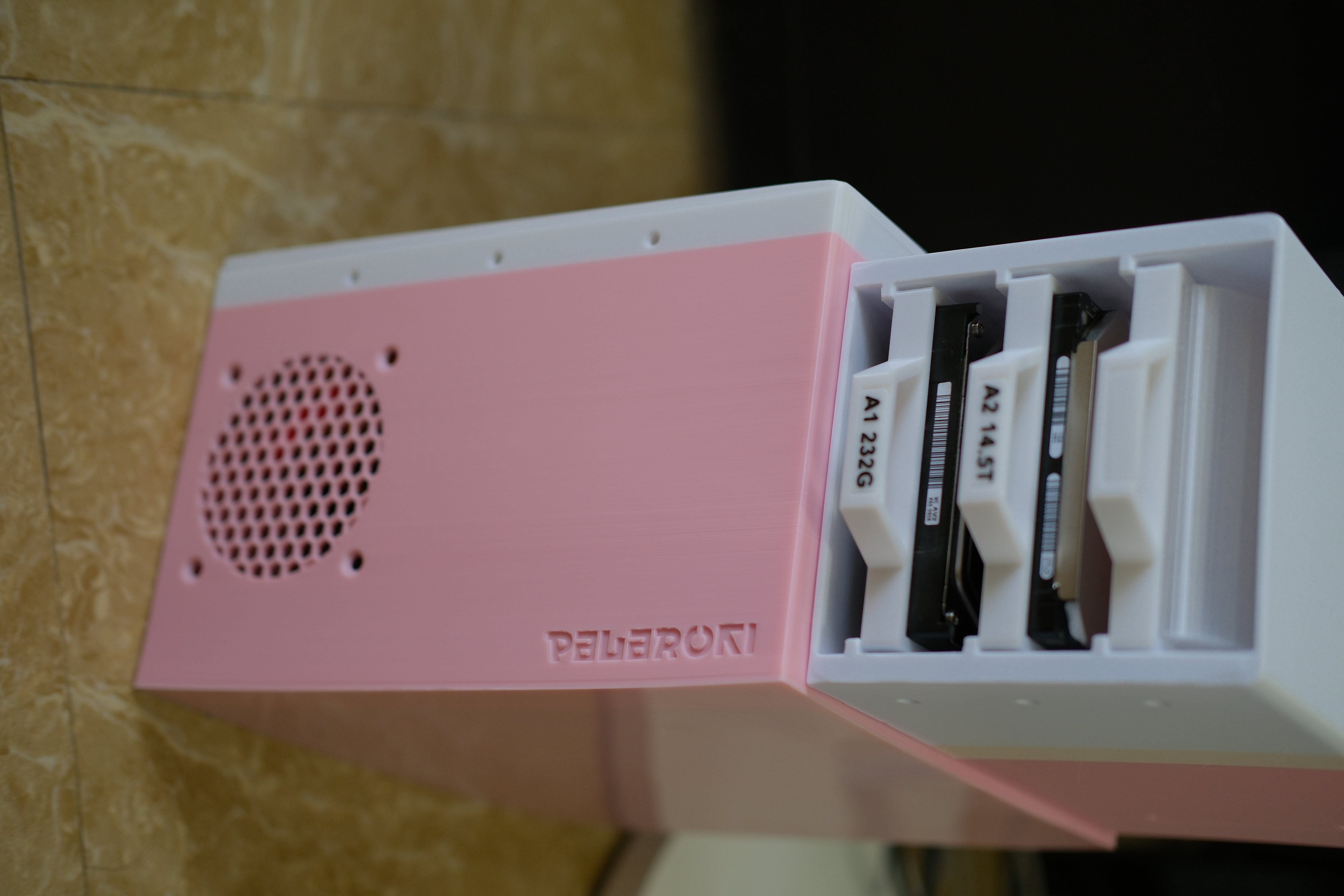

NAS机箱（适用MATX主板+增压风道散热+预埋螺母设计）

此NAS机箱介绍：
1. 目前设计最大可安装3个3.5寸HDD硬盘+1ssd硬盘。兼容MATX及17CM工控板等以下大小的主板。机箱电源使用小1U电源。主板限高147mm(1U电源位置限高105mm)。
2. 此NAS机箱专为3D打印设计，适合256*256mm及以上的打印板（A1mini不适用）。螺丝口用水滴形设计，防重力坍塌，确保了打印精度。预埋螺母使机箱的组装更加牢固和便捷，人工绘制支撑使模型兼顾牢固和美观。
3. 兼顾后期升级的可能性（目前硬盘箱安装硬盘数量为3.5寸硬盘X3，如想要更多的硬盘安装位或者想安装2.5寸硬盘欢迎留言，因为我自己暂时用不上，就懒得画模型了）。
4. 简洁的外观设计（懒得弄外观）。

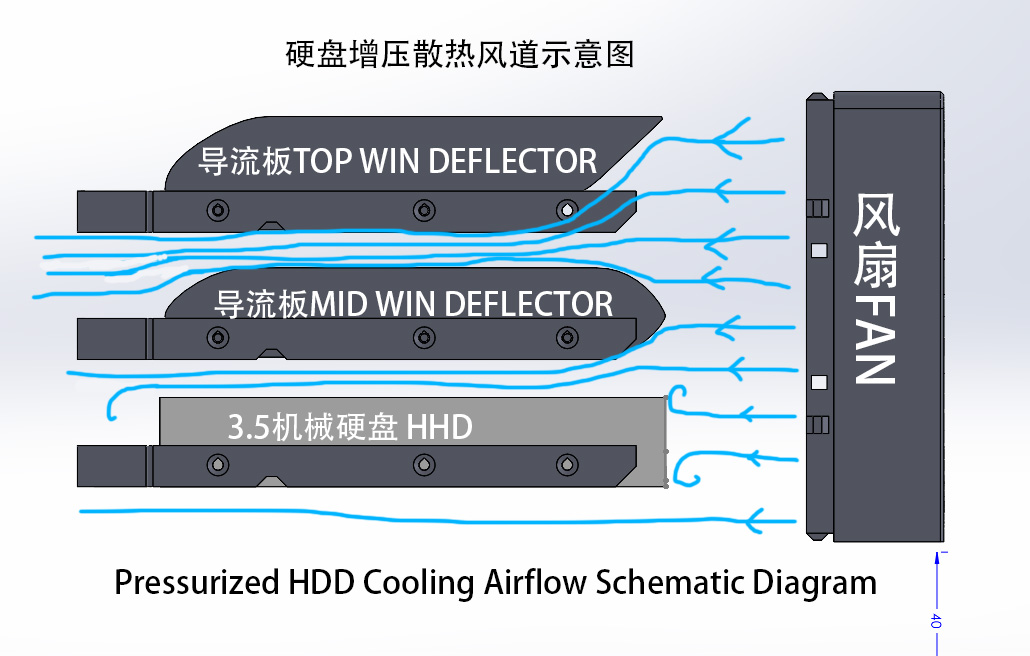

5. 由于NAS的硬盘寿命非常重要，而温度是影响机械硬盘的关键因素之一，故此NAS机箱的硬盘箱设计了增压的风道，实测即使在深圳的夏天的室内，长时间工作的硬盘温度也不超过35摄氏度。
6. 预埋螺母示意图：
组装时需要的五金件和其它配件：
1. 沉头螺丝：
  1. M3 x 8mm 40pcs
  2. M3 x 10mm 26pcs
  3. M5 x 12mm 8PCS（固定散热风扇）
2. M3六角螺母 66pcs
3. 散热风扇:
  1. 8CM (1~2pcs，用于机箱散热)
  2. 12cm 1pcs（硬盘散热）
4. 开机键按钮（12mm）
5. 工具
  1. 水口钳（处理手动支撑）
  2. 老虎钳（主板挡板超限时，处理主板挡板）
打印方法/打印时的注意事项：
1. 打印前先清洗打印板，打印机跑一遍自动校准程序，然后根据自己的打印板粘黏力自行选择是否在打印板上涂胶。

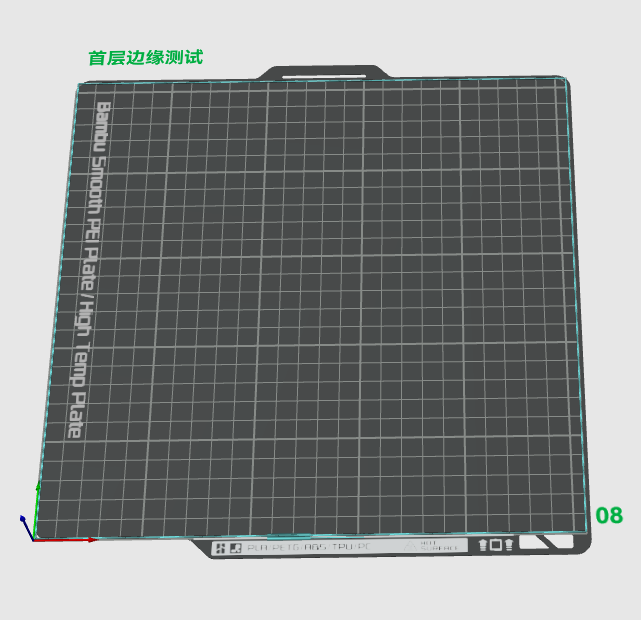

2. 打印盘8的首层边缘测试，使打印出来的方框不会在打印板外，如果在打印板外，需要调整打印板的位置，再运行一次打印机的自动校准程序。重复此步骤直到打印出来的方框在打印板内。

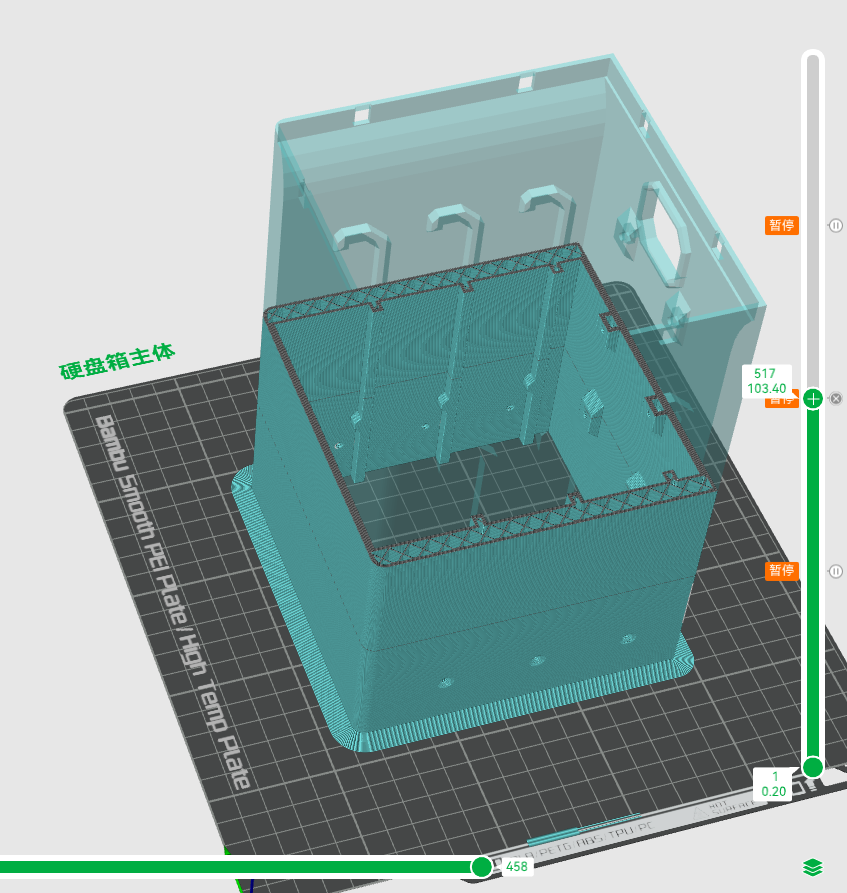

3. 预埋螺母的方法：下载的3MF文件已经设置好了打印时的自动暂停位置，当打印到暂停的位置时，需要手动埋入M3六角螺母，再在打印机上点击继续打印。
组装方法：

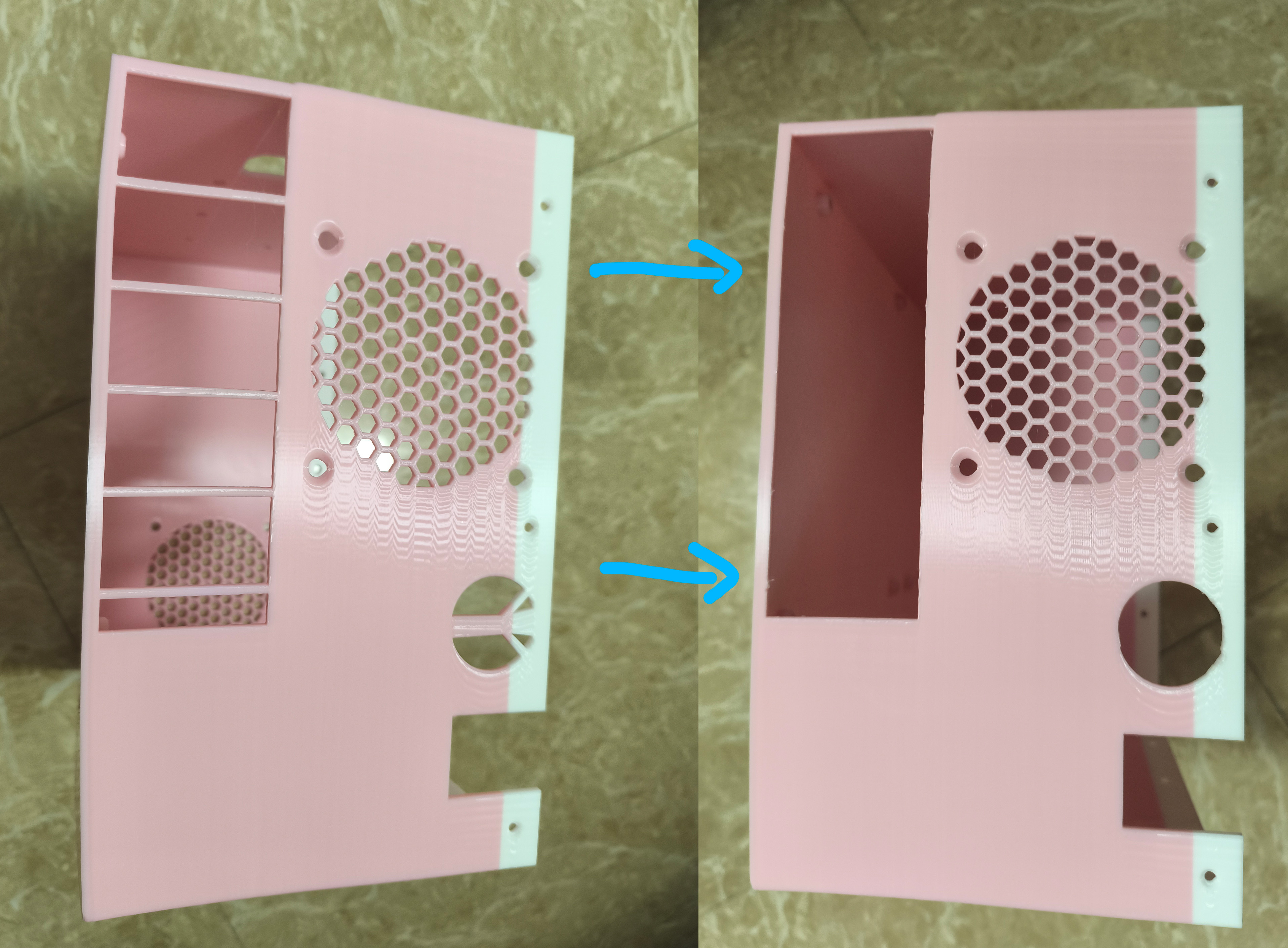

1. 用水口钳如图处理机箱主体的支撑。

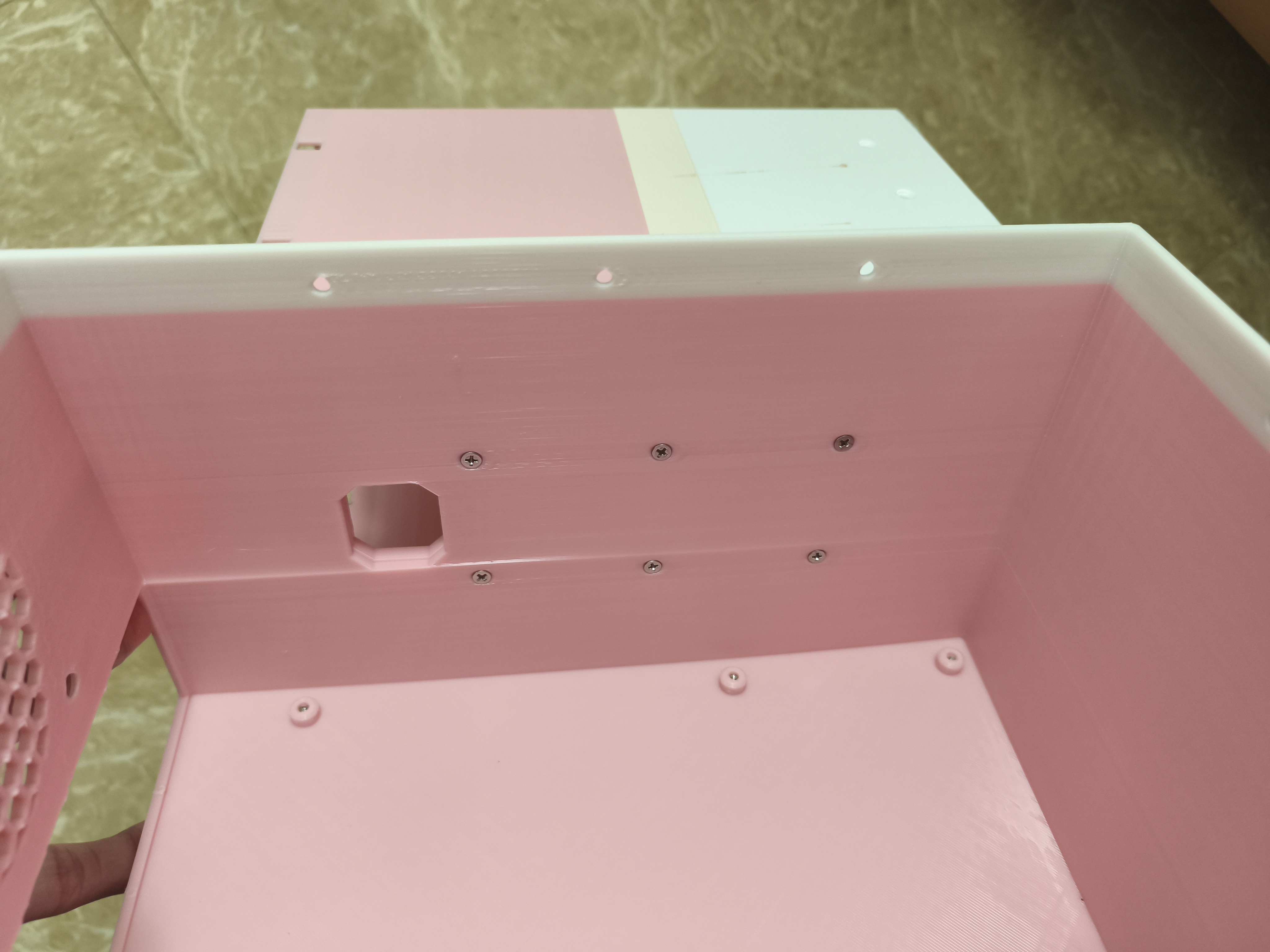

2. 用M3 x 8mm 螺丝组合机箱主体和硬盘箱主体。

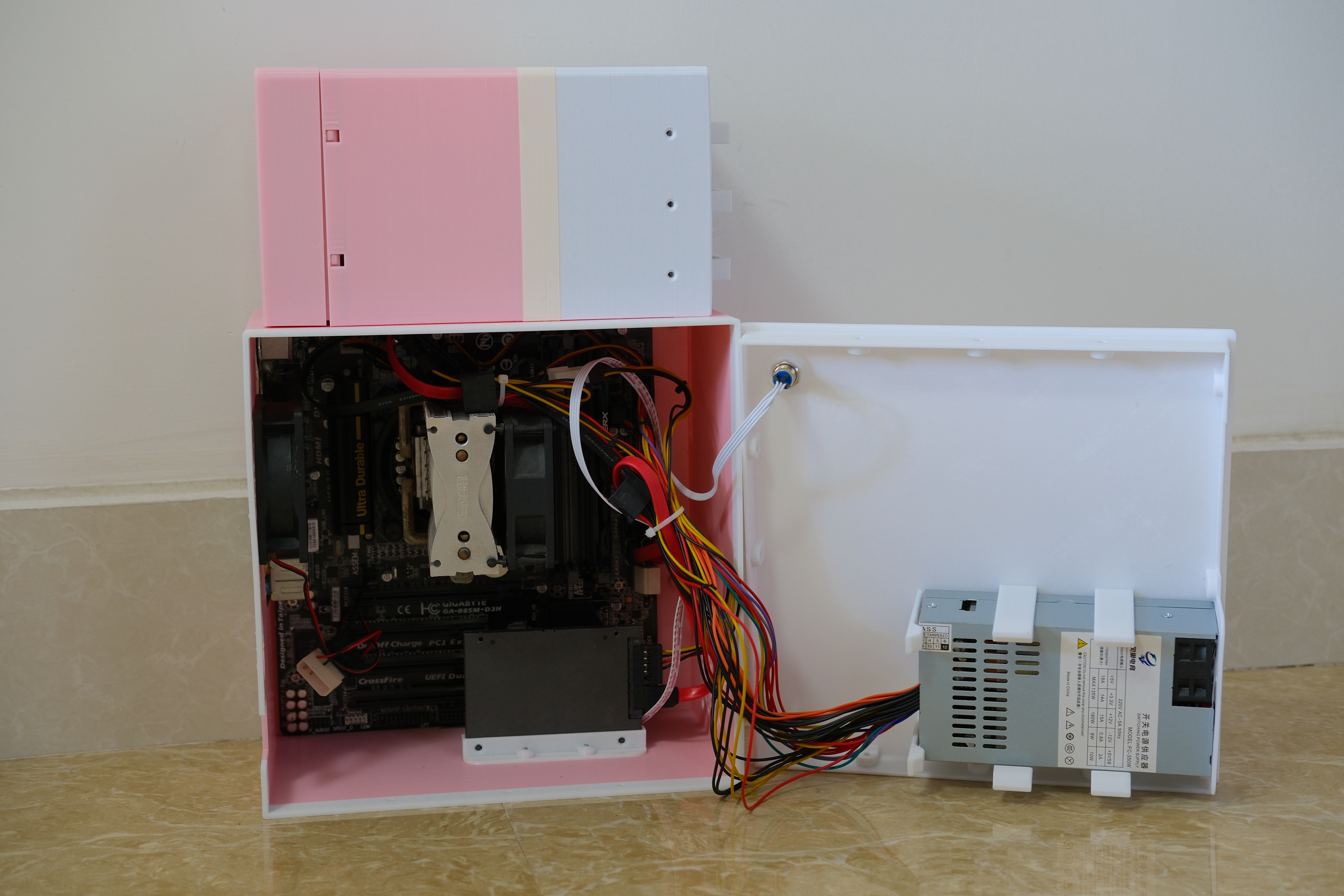

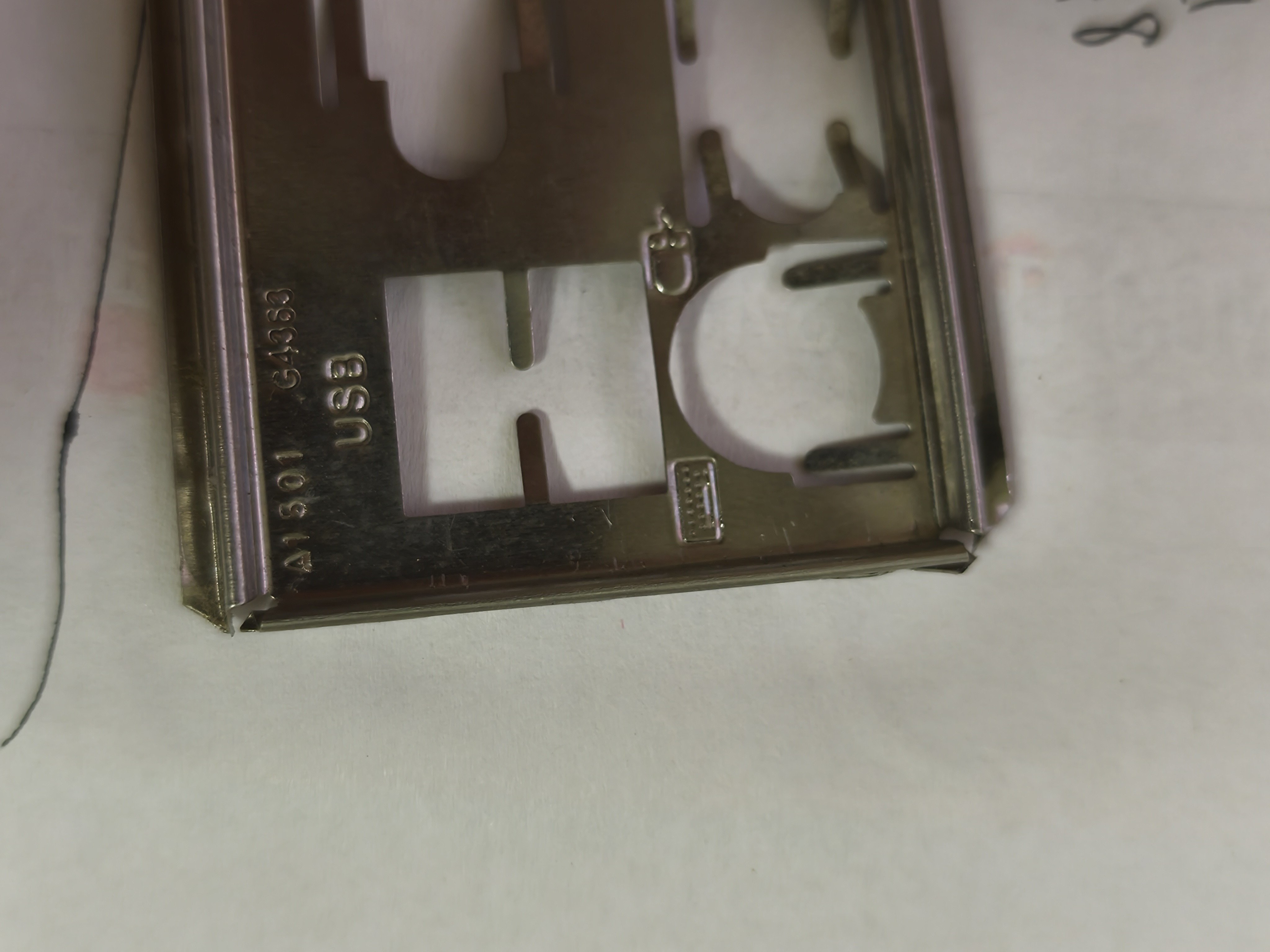

3. 依次安装主板+挡板（由于较为极限的打印大小限制，挡板超长时需要用老虎钳将超长的部分压窄，下图为压窄后的挡板样子），ssd架，小1U电源，并连接好线。硬盘线从机箱与硬盘箱的孔中引出用于连接硬盘。开关机键固定在机箱盖子上，再连接主板的开关机针脚。

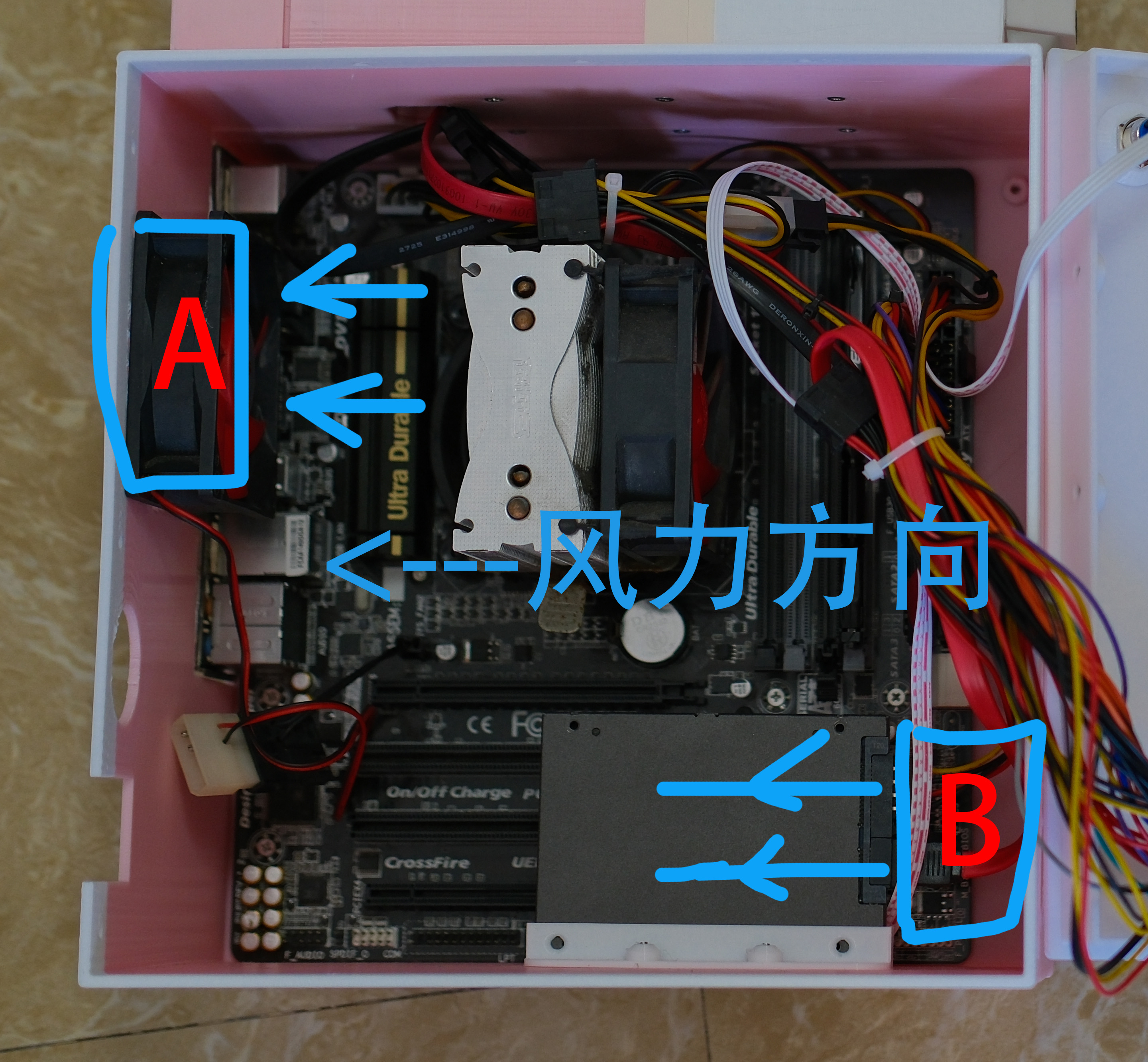

4. 机箱风扇安装位置的选择：
  1. 当只安装一个8cm风扇时，安装于位置A时，机箱内为负压，可提供更好的散热效果，但是机箱内容易积累灰尘，且cpu散热增强（主板cpu位置位于散热口处时）
  2. 当只安装一个8cm风扇时，安装于位置B时，机箱内为正压，散热效果相对前者较差，但是机箱不容易急积累灰尘，且ssd直吹散热。

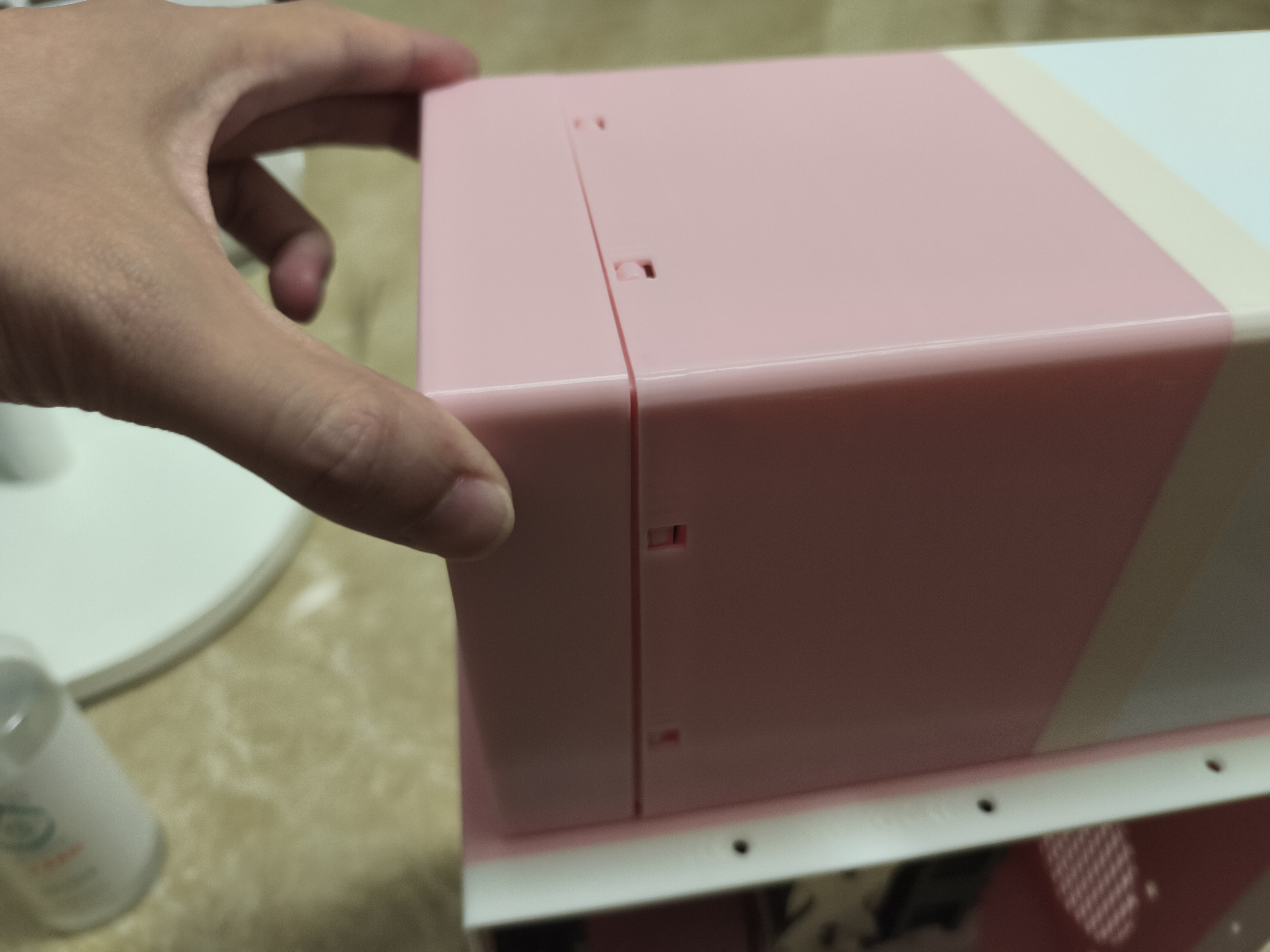

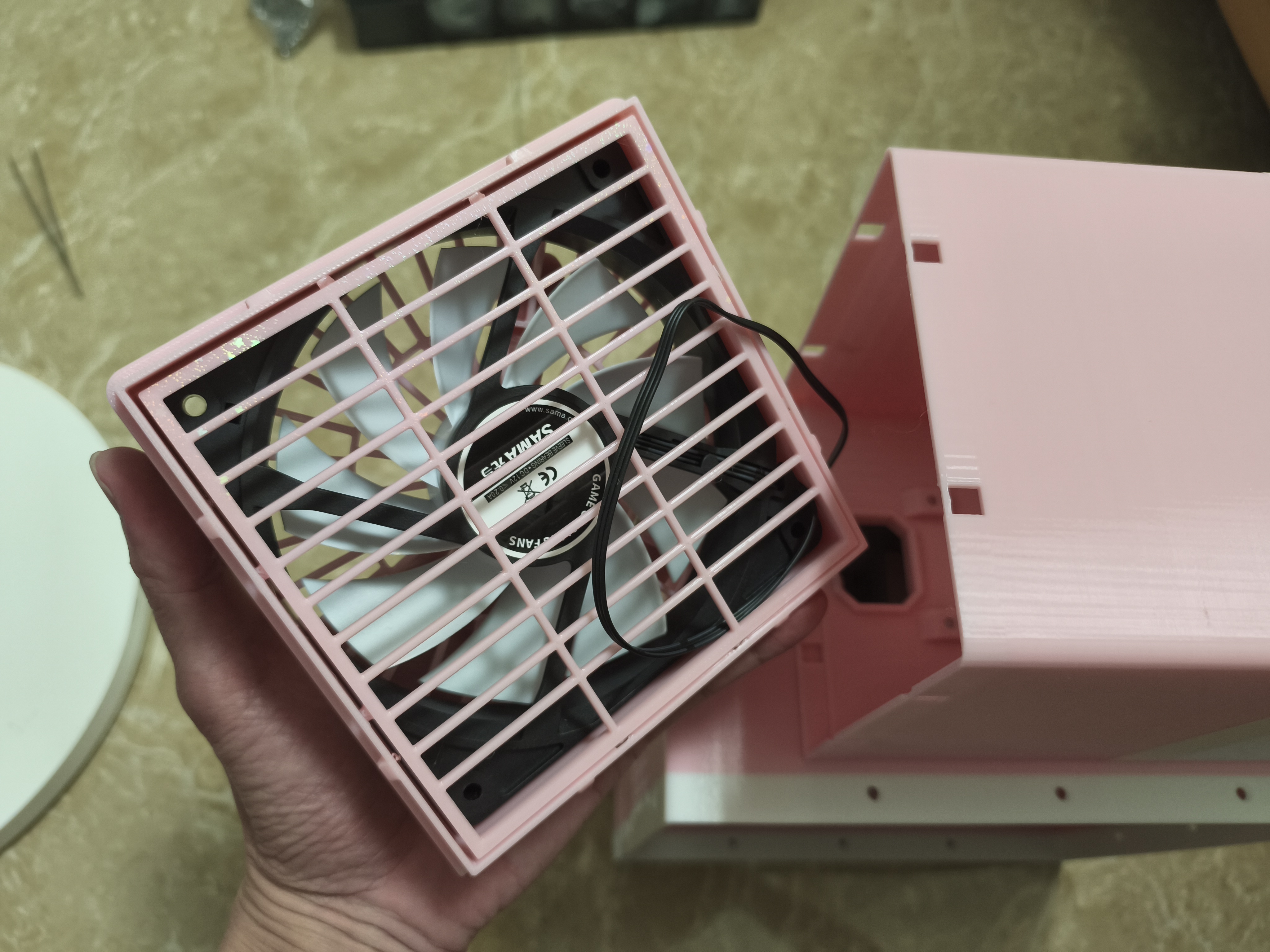

5. 硬盘箱散热风扇的安装方法：如图所示安装12cm风扇，风扇用自带的螺丝（或M5 x 12mm螺丝）固定在硬盘箱盖子上，风扇的线如图中那样出线，风扇安装的方向是风向着硬盘吹。安装好风扇盖好风扇板后，无需螺丝直接扣入硬盘箱中（卡扣式快拆设计，方便接线）。

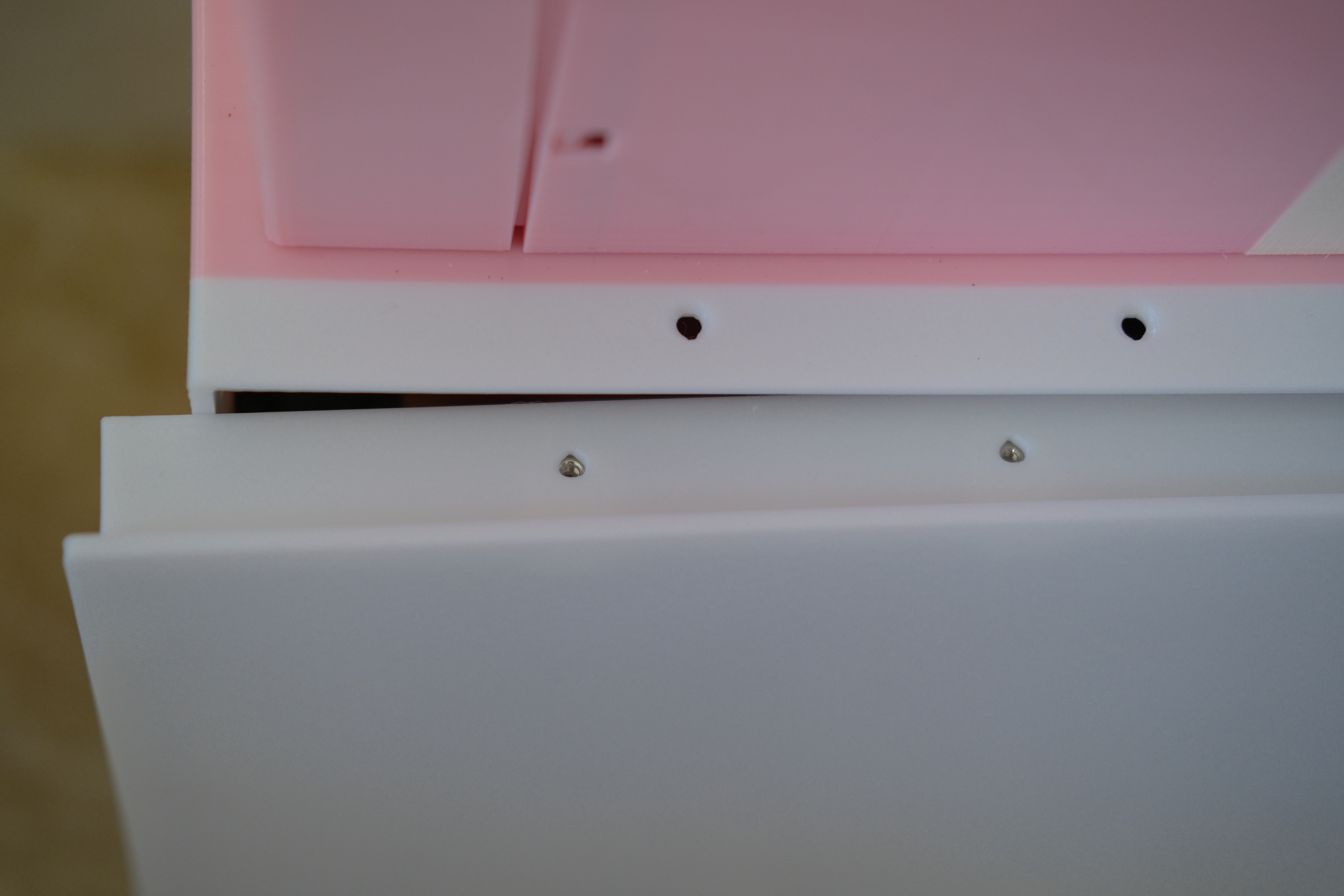

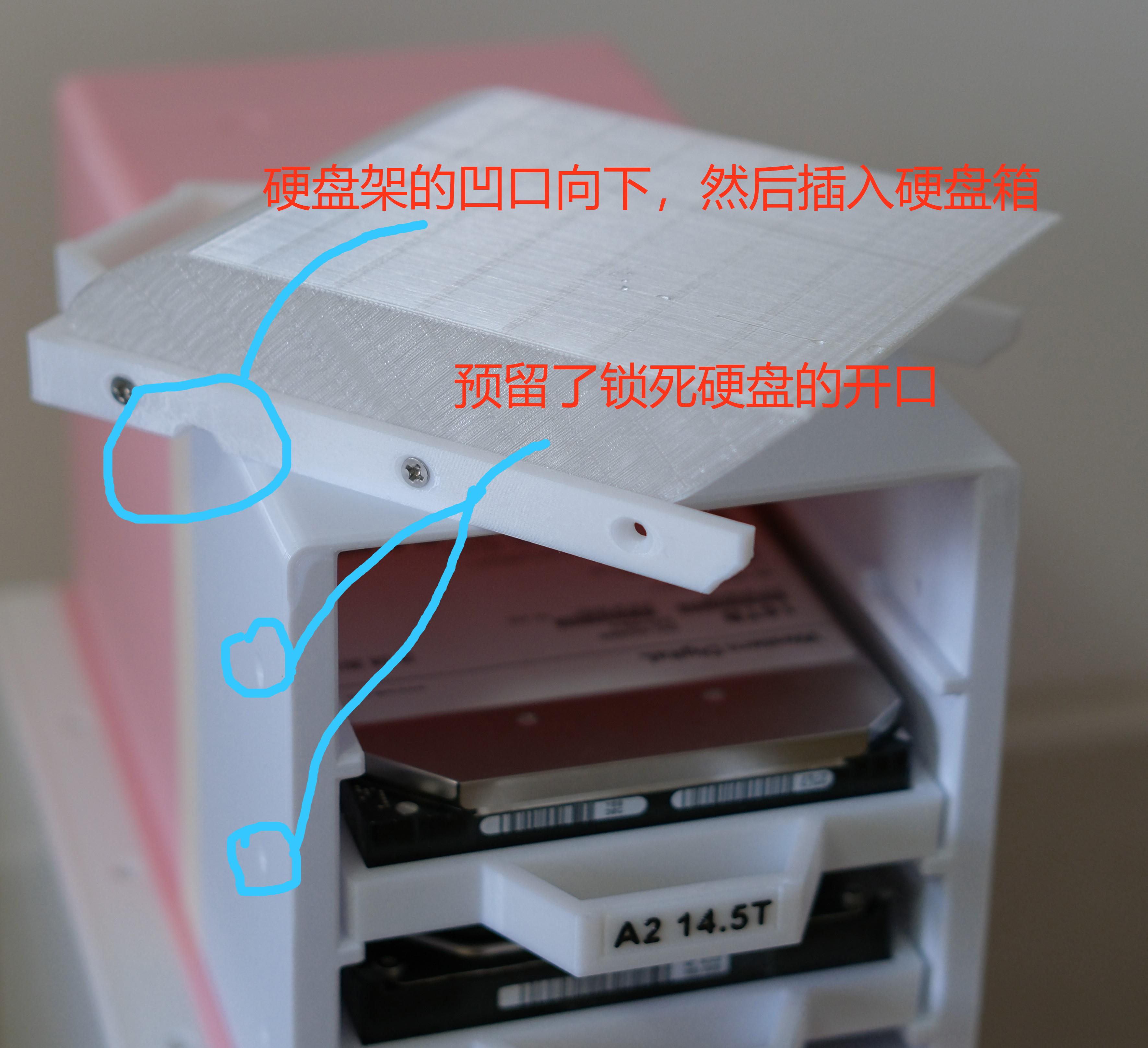

6. 硬盘架或导风板的安装方法，使用M3 x 8mm沉头螺钉将硬盘/导风板固定在硬盘架上，硬盘的标签卡可以在切片软件里自定义文字，然后将硬盘架的凹口向下插入硬盘箱，拔出硬盘箱的风扇部分，连接硬盘线。（硬盘箱子的每个硬盘位预留了螺丝口位，可以用较长的M3螺丝锁死硬盘，这样即使开口向下硬盘也不会因重力掉下）
7. 检查好线路安装是否正常后进行开机测试，如果测试正常将其余螺丝上好即完成此NAS机箱的组装。
题外话：

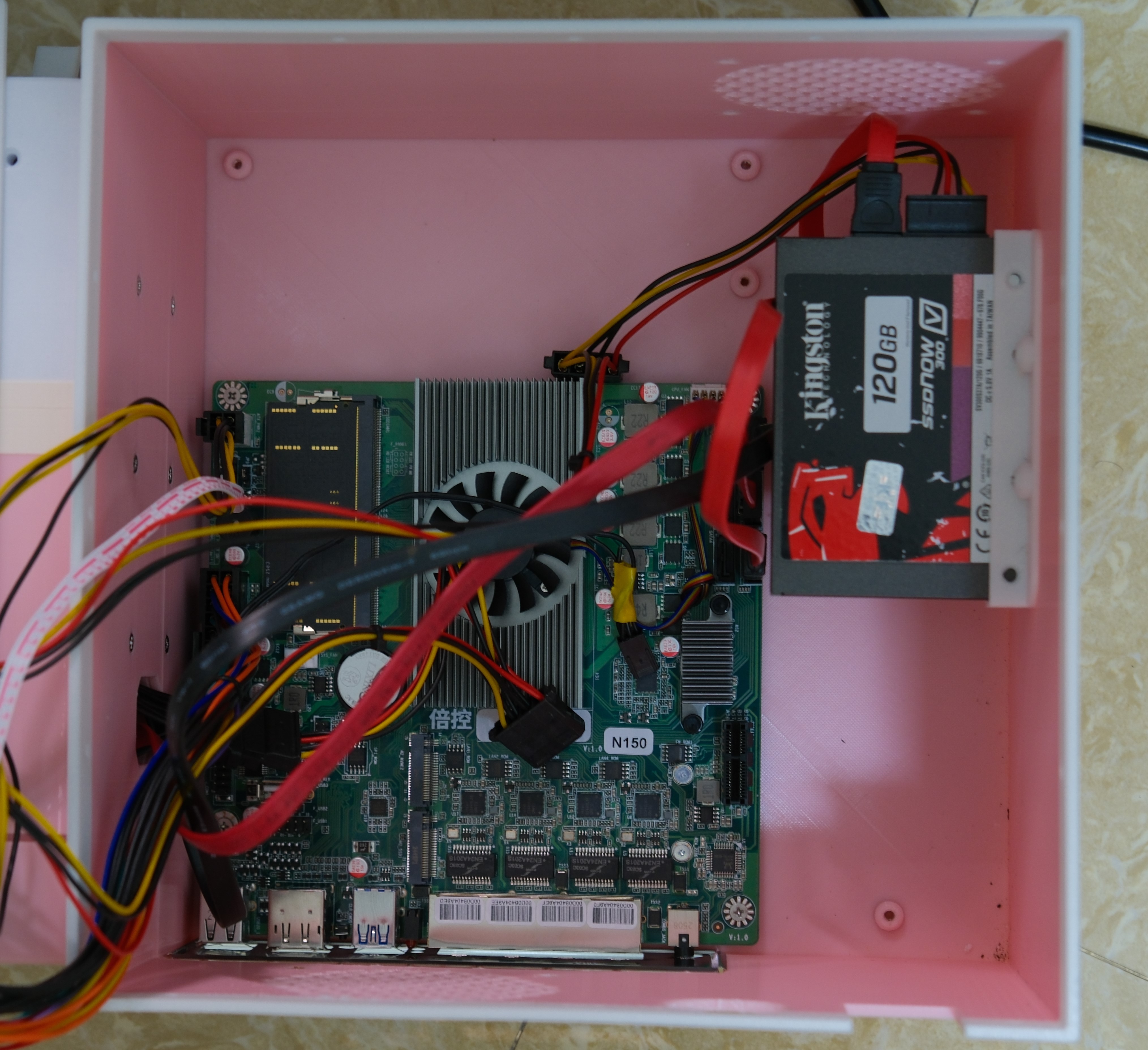

1. 作者我本来想着旧电脑废物利用搭建NAS，因为模型网站没有较好的适用MATX主板的NAS机箱，只好直接画了这个NAS机箱自己用，但是当我用旧电脑（i5 4590处理器）搭好了NAS后的某一天，我播放了4K HDR的视频（泰勒斯威夫特：时代巡回演唱会），居然卡卡的，查了下居然是这个cpu不支持硬解4K HDR,明明N年前还是很厉害的U呢。因为泰勒，我没有一丝犹豫，立马下单N150工控板！！！（下图是安装N150工控板（17*17cm)效果）
2. 如果您在打印后遇到任何问题欢迎留言，我将与您一同改进此NAS机箱。设计不易，如果您喜欢这个机箱欢迎助力。
