更新日志

2025年8月24日

• 在设计草图的时候, 我使用了相切圆, 然而在使用参数化工具批量修改导出时, 因为15mm钻头和15mm的开孔尺寸相等, 造成相切圆的内切约束被破坏, 导致6mm钻头的版本实际上是不可用的. 我更改了约束相切的方式来解决这个问题.
• 样规尺寸差距很小, 不容易区分, 在样规顶面上增加了规格描述: P{底板孔径}/D{钻头尺寸}
• 默认的模型中移除了一个错误的30.8mm底板孔距(下压底座)和6mm钻头的样规模型.

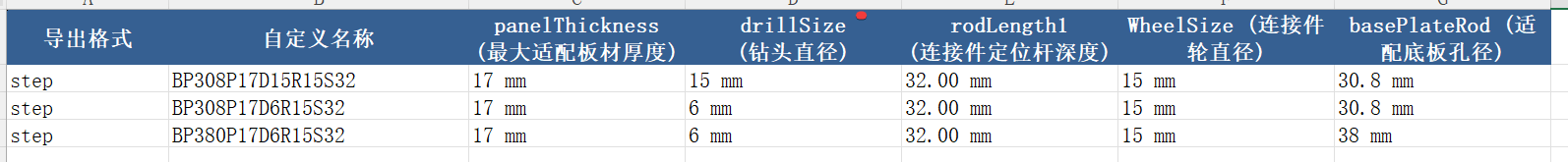

• 重新上传三组样规:



  从上到下依次是:

  下压底座+15mm铣刀

  下压底座+6mm铣刀

  单手底座+6mm铣刀

#

很可惜模型源文件几乎有1000kb, 无法上传成为定制化模型.

所以,如果:

1. 刚好你需要用3合1连接件来组装你的家具.
2. 刚好你的板材是17mm厚度
3. 刚好你有15mm铣刀或者6mm铣刀
4. 刚好你使用大有Devon修边机1329
5. 刚好你用的三合一连接件是15mm轮 40mm杆

那么你可以直接打印这个模型.

我已经使用这套模型制作了我的17mm松木板抽屉.配套使用R15S40的三合一连接件.

我使用这套工具中的下压底座版本(底板孔径30.8mm)制作了我的抽屉

哈哈哈讲到这里已经有点绷不住了.

不过, 如果你有什么需要. 我可以快速帮你改一套参数然后上传. 我自己制作了参数化批量导出的工具. 所以这对我来说不太花时间. 更多的时间可能是在MakerWorld上传配置哈哈哈.

批量导出参数化模型如果你有兴趣可以看: [https://github.com/shichao402/Fusion360BatchParametricExport](https://github.com/shichao402/Fusion360BatchParametricExport)
请给我星星!请给我助力!
