弱电箱散热解决方案

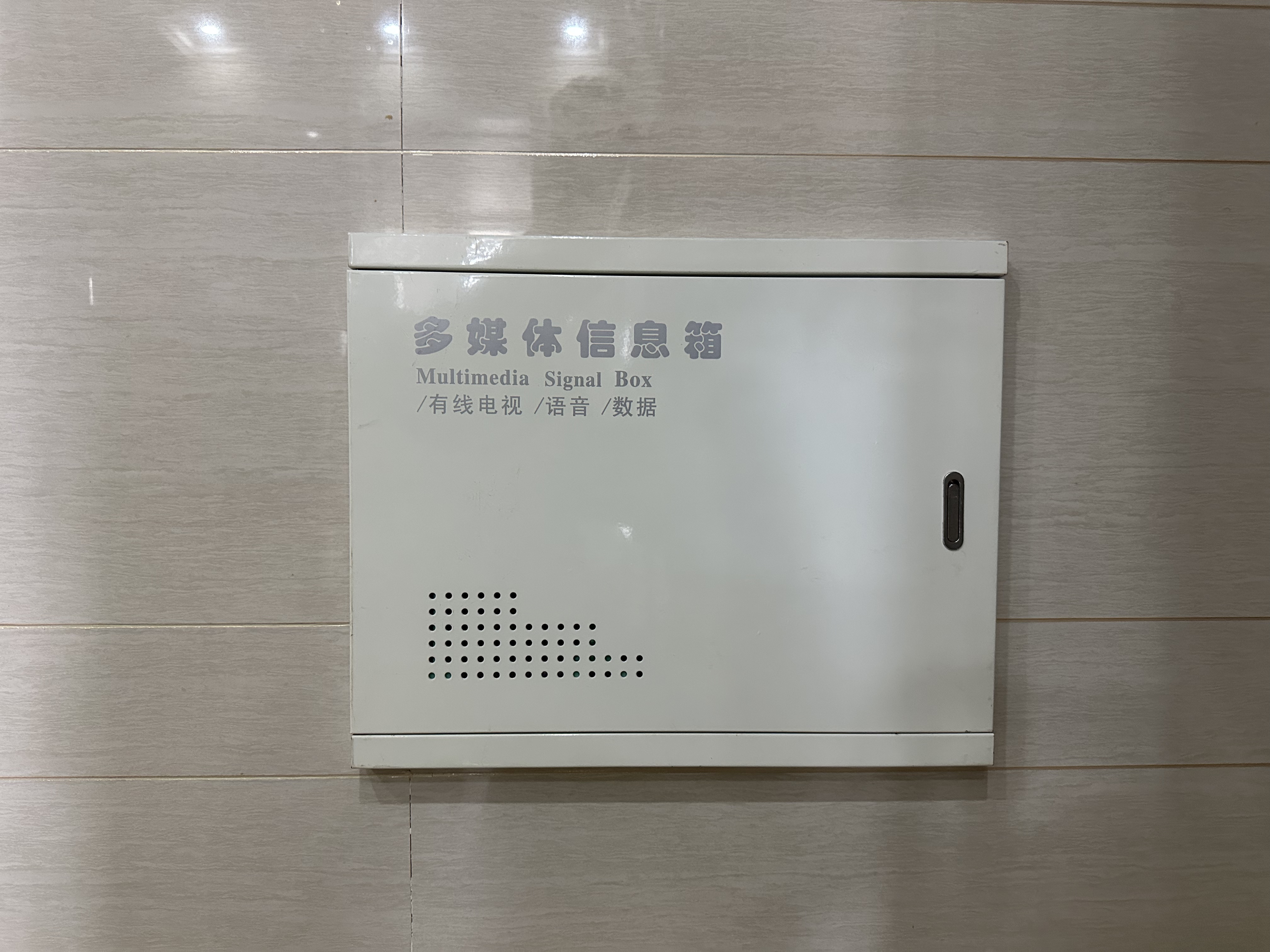

我所使用的这款弱电箱较为常见，整体几乎密闭，导致路由器/交换机在箱内无法散热。尤其是夏天，箱内热量堆积，最高温度可达近50℃，不利于设备的稳定运行。

设计主要目的就是使用一把9225风扇，通过箱门上仅有的几个小孔排出热空气散热。

我的交换机因为使用了10G模块，发热较大。实际测试可以把模块温度降低约12℃。室温相同的条件下测得温度从47℃降到35℃，使用模块旁的米家温度计2测得。

设计亮点

成本低廉

安装简单，使用磁条吸附在弱电箱门上，可方便简单的拆装。

风扇由控制板温控调速，可自动启动，在噪音和散热效果中取得平衡。

提供9225和9215两种风扇规格。

所需材料

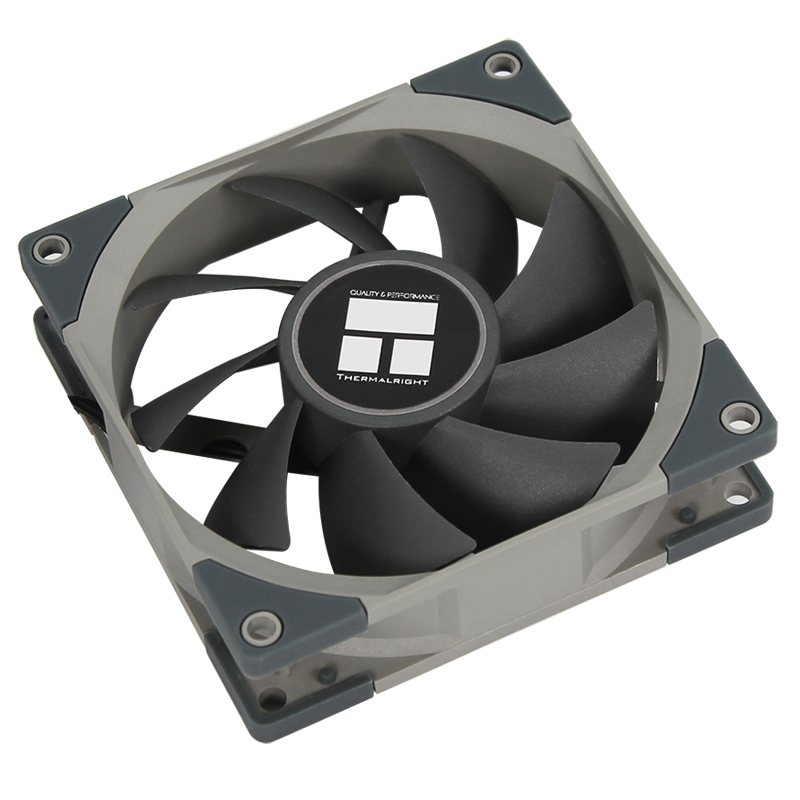

利民TL-C9风扇

约15RMB

其他9225规格的风扇亦可

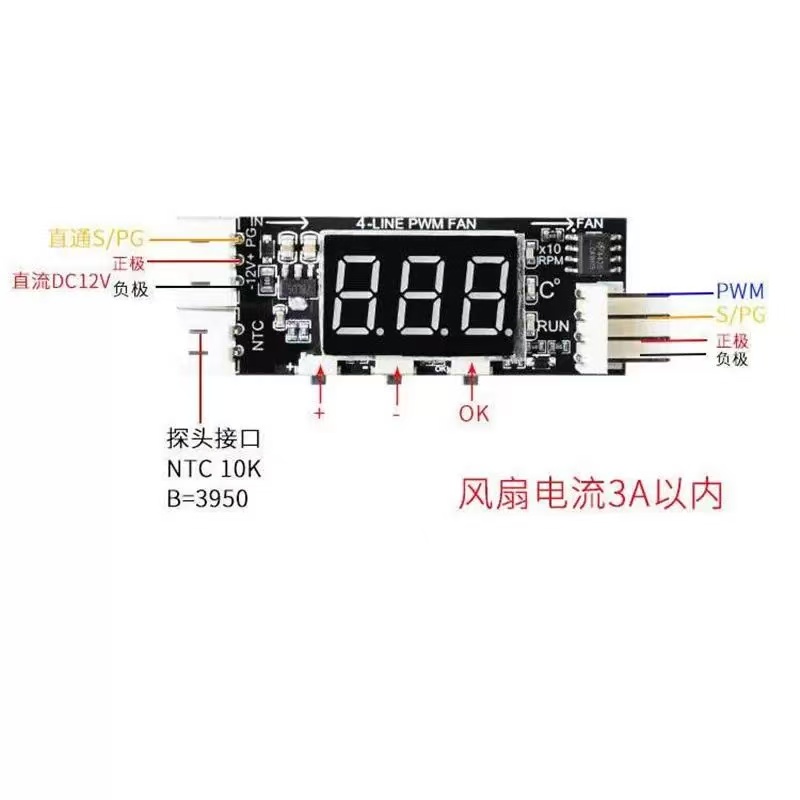

12V四线3A PWM风扇温控调速器模块温度

约13RMB

搭配热敏探头一起购买。此款温控器可实现风扇启停，自定义转速，关闭显示等功能，用在此项目上非常合适。

DC母口转xh2.54 2P 线

约4-5RMB

调速器的供电接口是3p的，但是dc转3p的线不好购买，直接买2p的然后用小刀把端子拆下，再装上调速器配的端子上即可。

12V1A电源适配器

约10RMB

常见的路由器，交换机电源，确保输出功率在12V1A或以上

尼龙轧带2mm宽

约1-2RMB

如果弱电箱的门是金属的

强磁3M背胶

宽10mm厚1mm

约1-2RMB

如果弱电箱的门是塑料的

3MVHB双面胶

宽10mm厚1.1mm

组装过程

装配过程非常简单，注意风扇出线方向，把风扇线从出线口引入，塞入风扇，用风扇自带的螺丝固定

将调速器如图卡入框架内

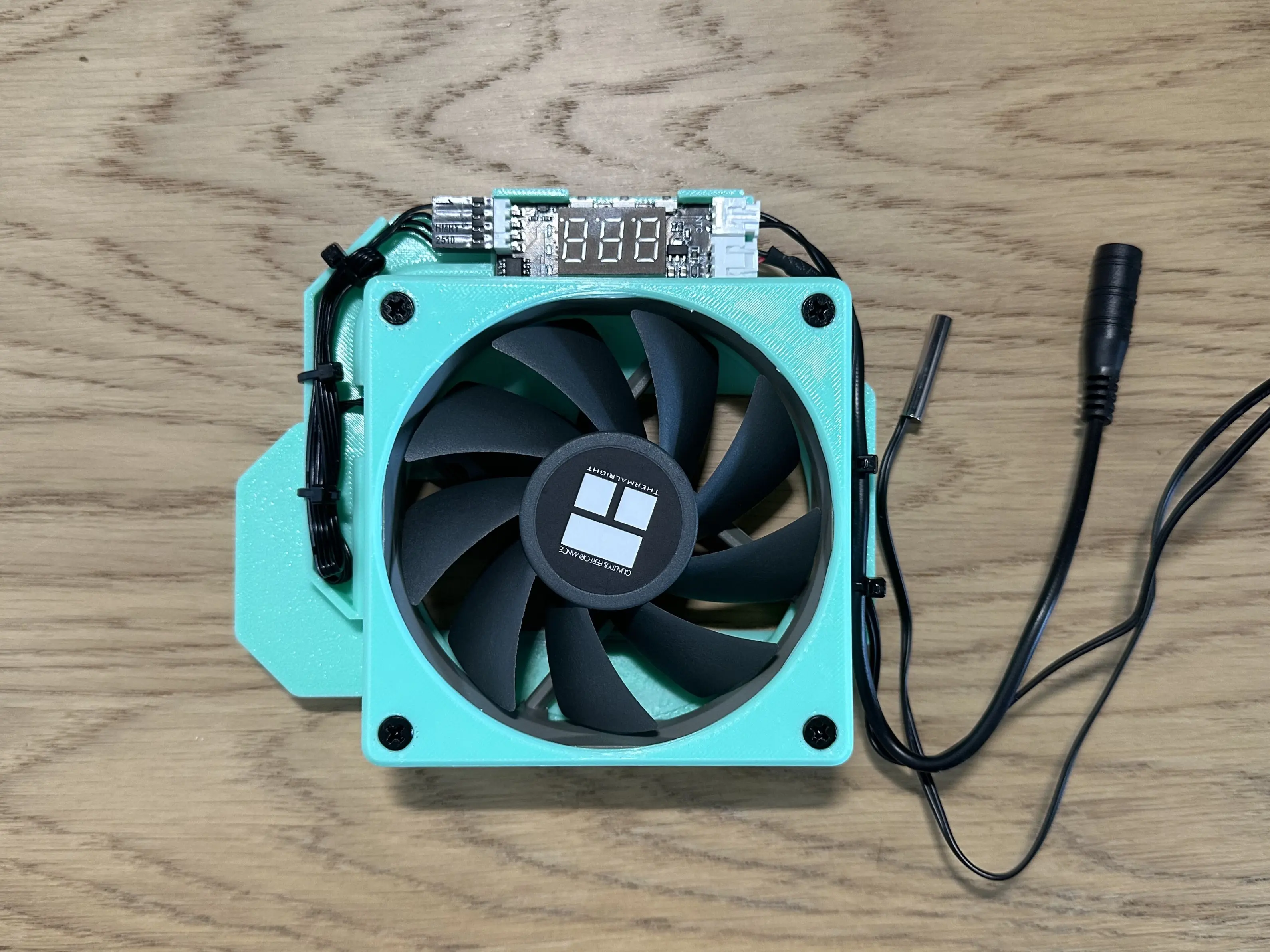

将风扇线连接到调速器的风扇接口，热敏电阻线连接到调速器的热敏接口，电源线连接到调速器的电源接口。按图所示用尼龙轧带固定。

在框架背部凹槽内贴上磁贴即可组装完成。

打印建议

1. 因为弱电箱可达到近50℃的高温，因此请勿使用PLA,PETG等不耐高温的耗材

   推荐使用ABS,ASA或者PC等耐温耗材



2. 打印需要开启支撑，请选择树状（自动）支撑

使用须知

1. 调速器的热敏探头需要贴到发热量最大的地方，比如我使用了10G模块，就把热敏探头贴在了模块的边上。



2. 因优先使用9225风扇。需要保证弱电箱门内和设备之间至少有3CM的空隙来放置风扇。如果空间不够，可以考虑9215风扇版本，只需要有2CM的空隙。



3. 如果弱电箱只有一个电源插座，先确定原设备供电电压，通常都是12V。如果是12V，推荐买一个比原设备电源输出电流大1A的12V电源（比如我原机是12V1A,就买12V2A或者12V2.5A）在买一个DC一母头分2公头的线，分别接设备和风扇/调速版。



4. 由于没有导流，风扇直接贴到小孔上会产生大量湍流，导致风扇噪音增加，出风减小，这是正常现象。即使是这样，测试的散热效果也非常优秀。使用分贝计在出风口处测得的噪音约57dB，离开1.5米之后即没入环境噪音中无法察觉。



5. 散热的核心是空气对流，本设计的气流方向是通过弱电箱门框四周的缝隙吸入冷空气，使用风扇强制从门上的小孔排出热空气。经过验证反复对比，这种气流方向的散热效率更高。

更新内容

2025.7.21

首次发布

2025.7.22

新增9215风扇版本，完善采购列表，新增设计亮点，更新组装过程，更新使用须知
