推弹机（cyberbrick版本）

此前看了很多cyberbrick的应用设计，想着做一款游戏机。于是就诞生了cyberbrick版-推弹机。

游戏设计

采用拓竹14mm弹珠，弹珠从上部料口进入，然后经过面板落下。弹珠可进入旋转机构可获得奖励，此时led灯柱开始点亮，集齐6颗灯珠后，可获得爆闪奖励，此时上料机构开始上料，弹珠可以持续奖励滚动。

设计部分

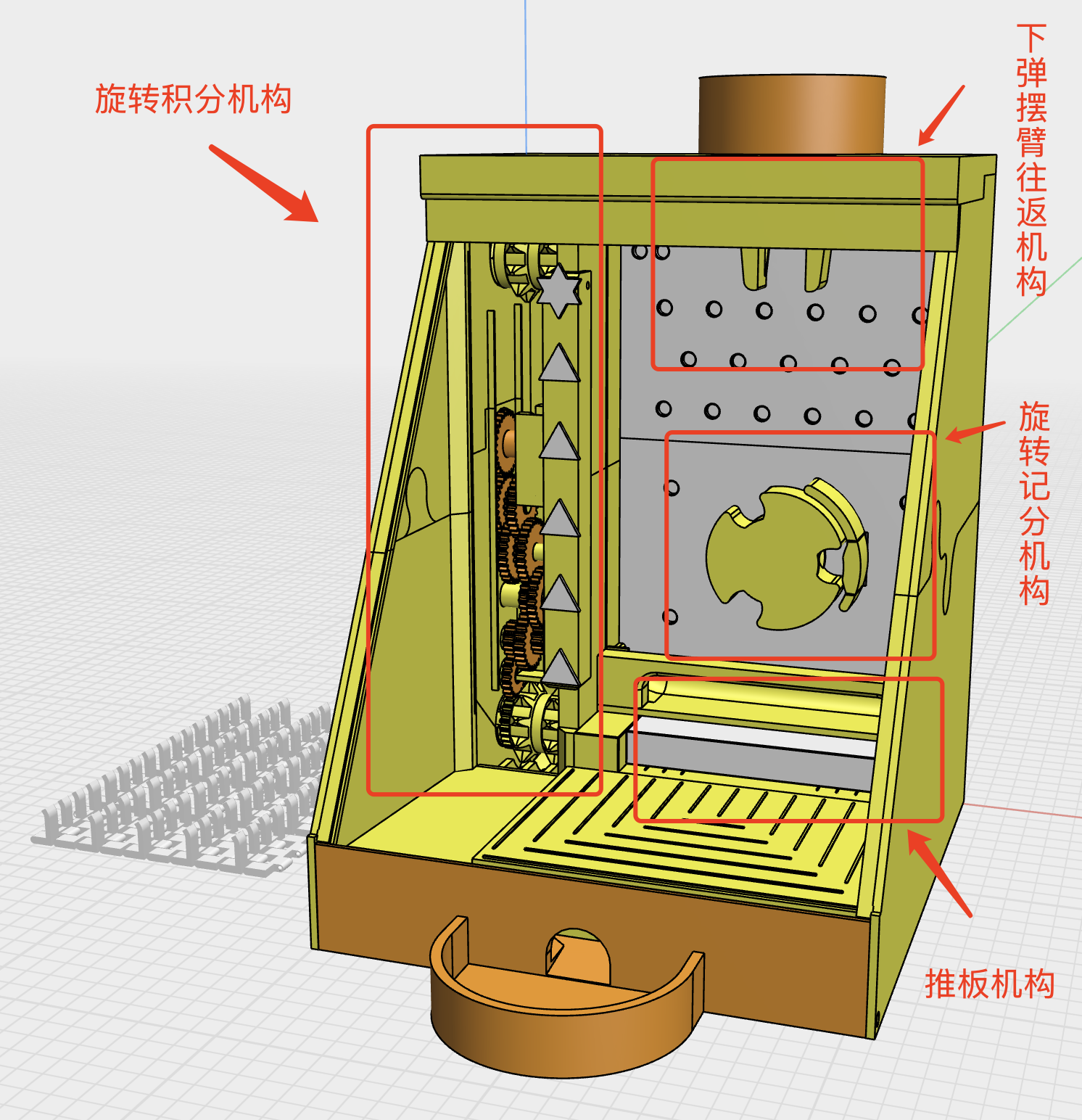

游戏机主要使用了cyberbrick套件作为电子控制部分制作，设计了四个传动结构部位：

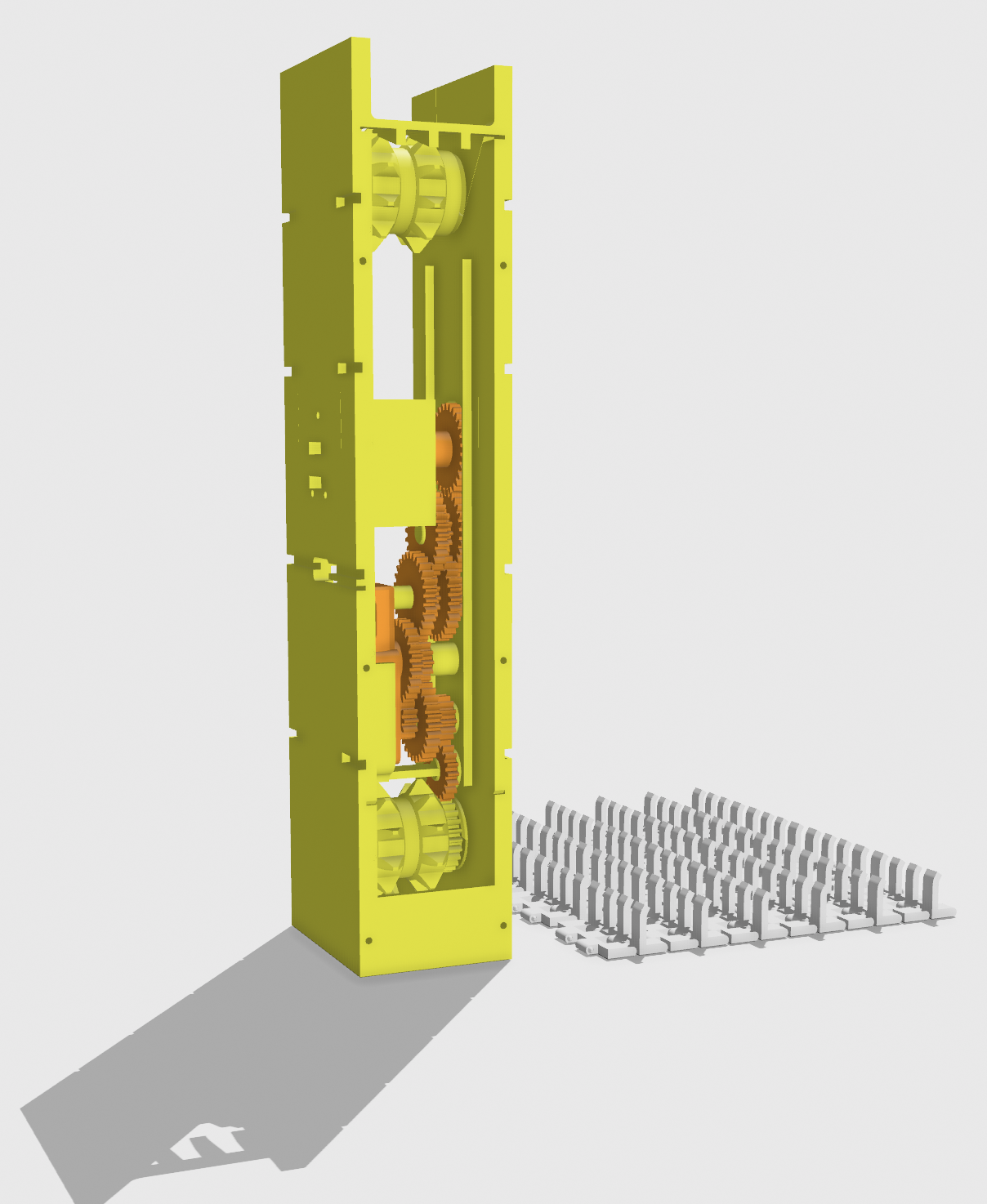

• 上料机构。主要采用了链式传动+减速尺寸，内置了一个凸轮触发开关。

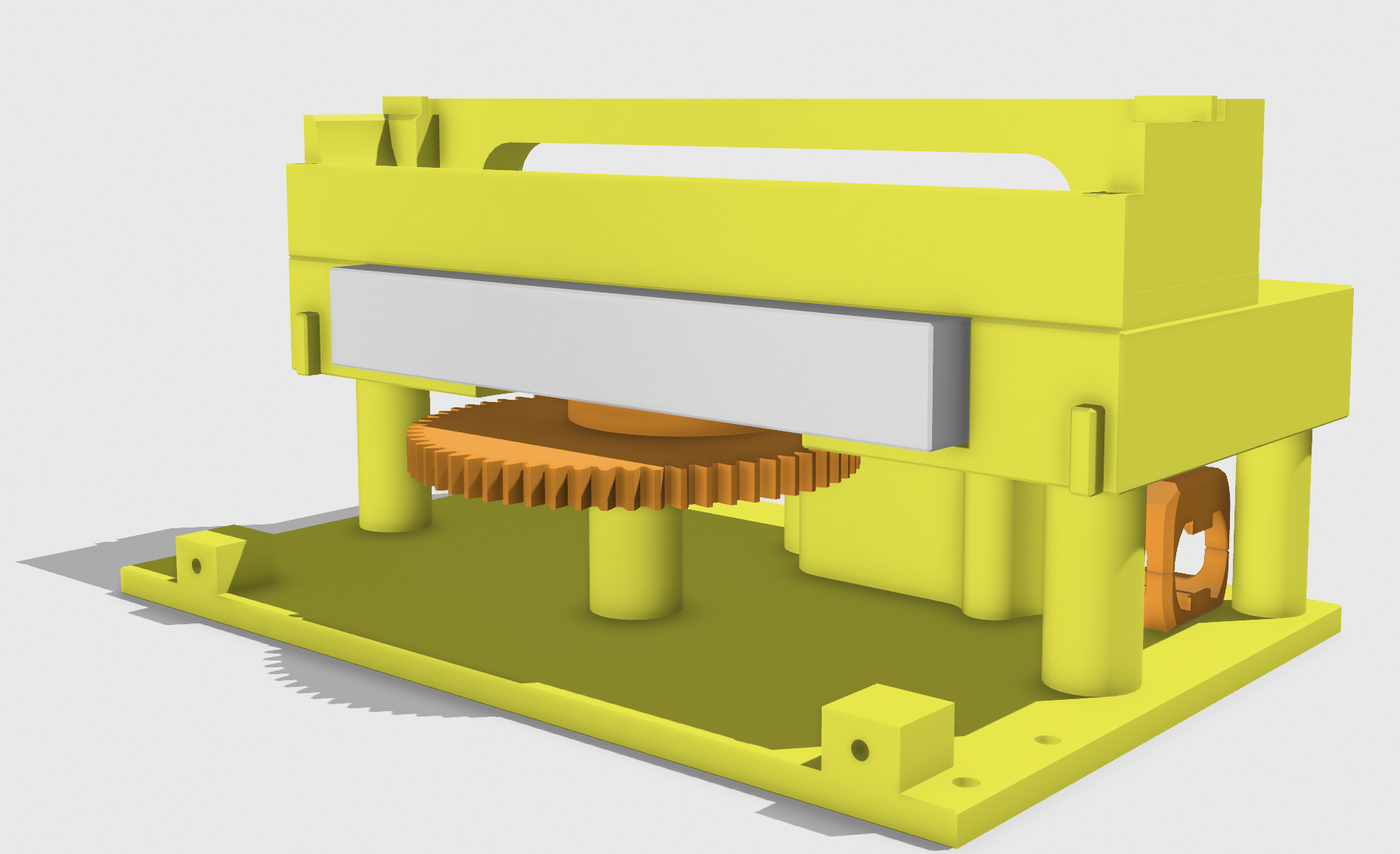

• 推板机构。采用减速电机和凸轮往返设计。

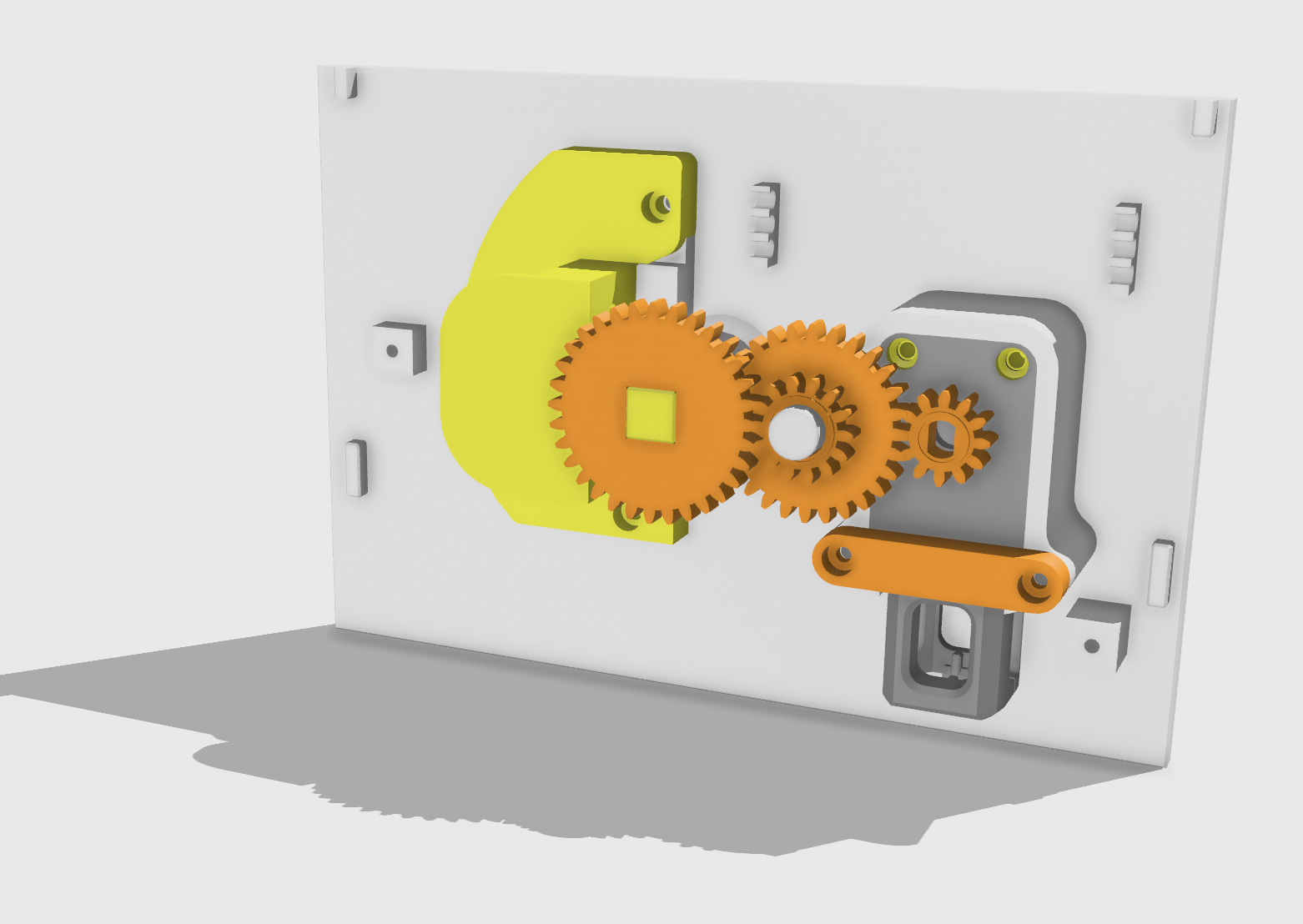

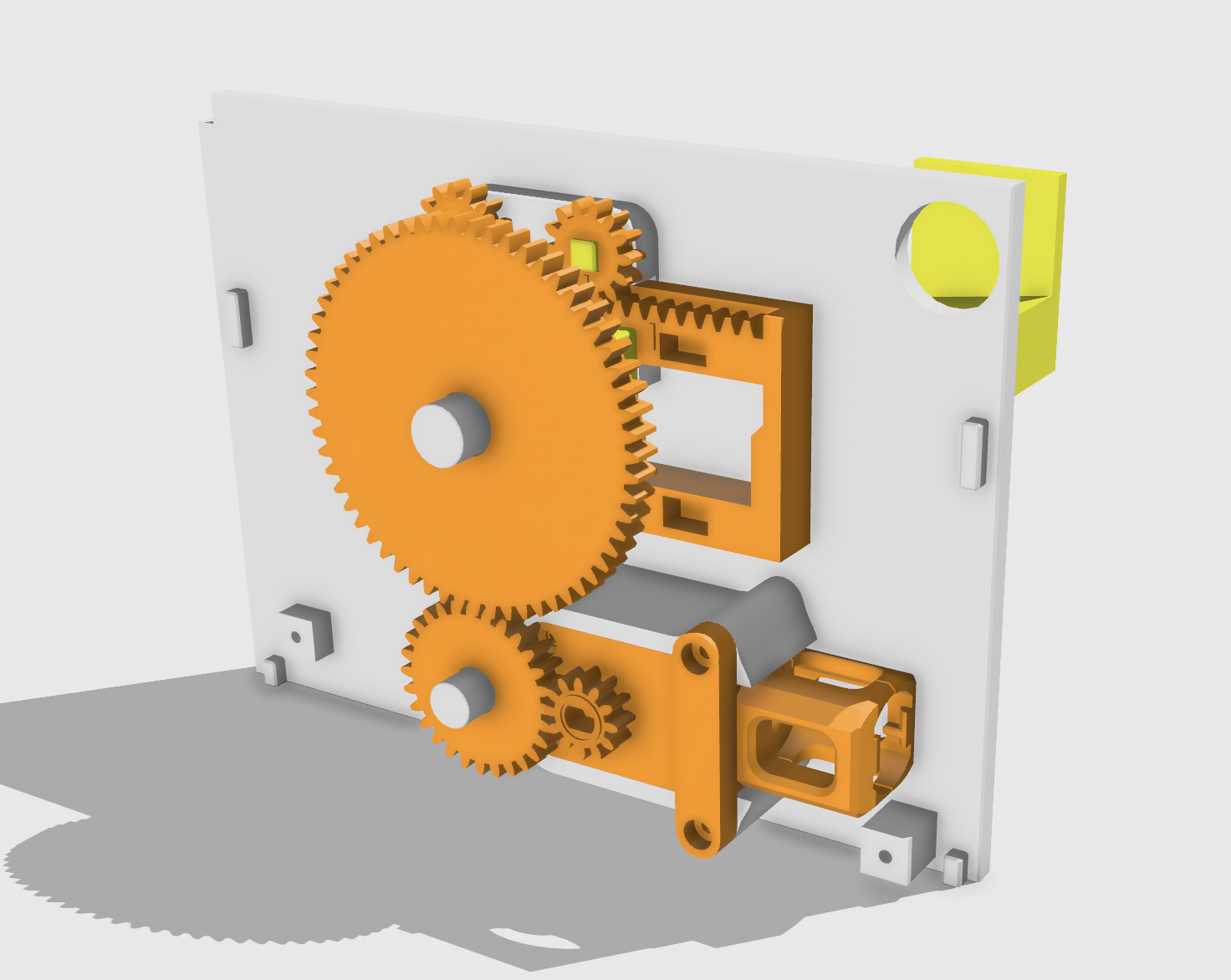

• 下弹摆臂往返机构。旋转机构采用电机经过减速，带动凸轮滑板机构，实现往返传动。

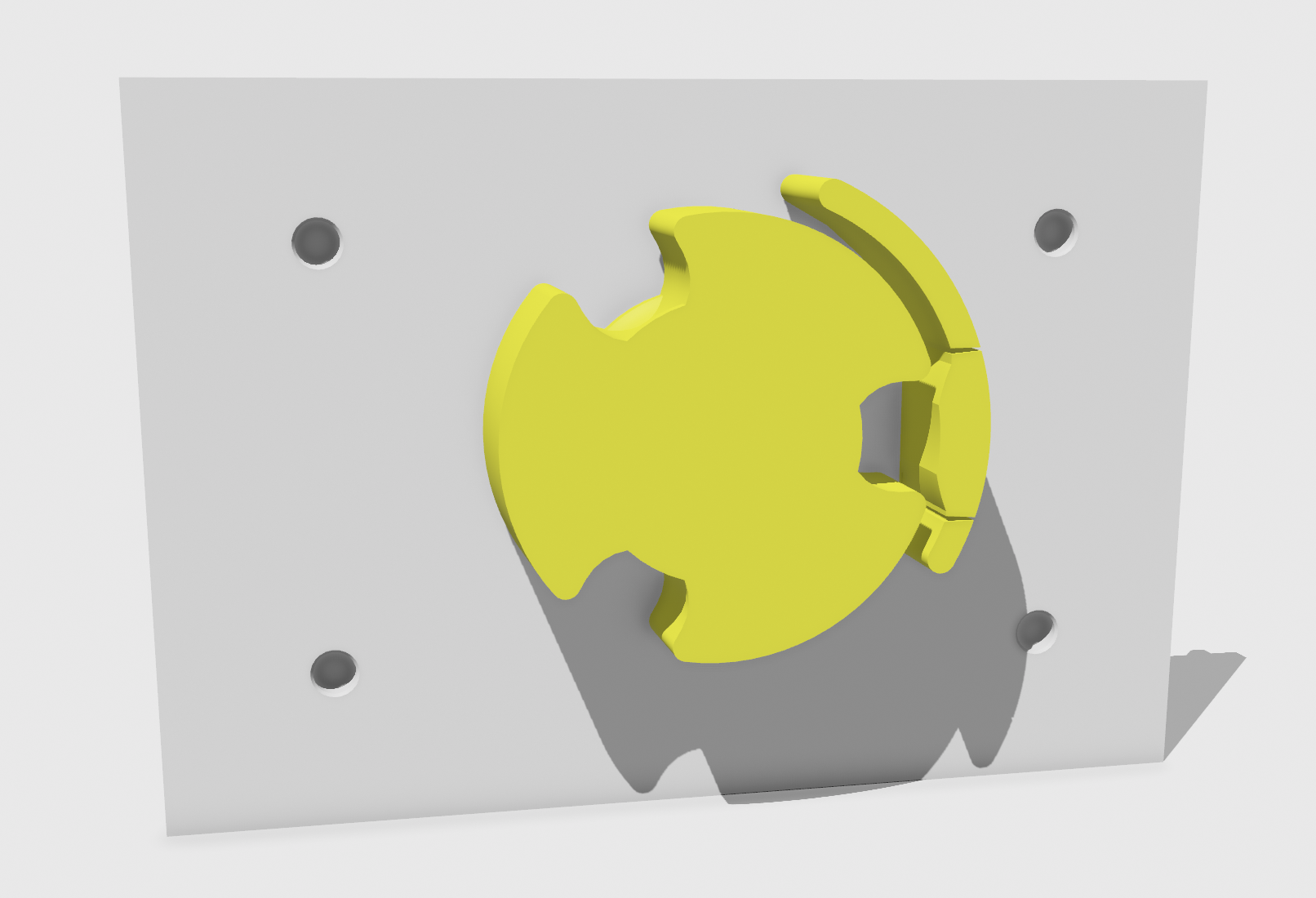

• 旋转记分机构。旋转机构采用电机经过减速，带动大圆盘转动，圆盘处设置了一个弹块触发开关，弹珠滚入触发实现记分。



物料需求

可直接购买物料：

• 拓竹cyberbrick超级套件
  • 030电机（030 Micro DC Motor with SH1.0）x 4
  • 多功能版（Multi-Function Core Board）x 4
  • 发射主板（Remote Control Receiver Shield）x 1
  • 接收主板（Remote Control Transmitter Shield）x 2
  • 减速齿轮 (1:48 Single-axis Plastic Reduction Gear Kit) x 4
  • 船型开关（Three-Position Rocker Switch Module with 3Pin SH1.0 Connector）x 1
  • 开关（Power Switch Module with 2Pin XH2.54 Connector） x 1
  • 点动开关（Momentary Button Module with 2Pin SH1.0 Connector） x 2
  • 14500电池（14500 7.4V 800mAh Li-ion Battery）x 1
  • w2812控制板（WS2812 LED Hub with 3Pin SH1.0 Connector）x 2
  • w2812灯 （WS2812 RGB LED with IDC0.8 4PIN） x 6
  • m2.5螺丝 （M2.5x6 BHCS Machine Screw）x 100
• 拓竹灯板
  • led灯板 （Lithophane LED Backlight Board Kit）（48x144）x 1
• 弹珠
  • 14mm塑料弹珠 （Plastic ball (10PCS) - ZB001）
• 2厚度亚克力板 （150mm x 200mm）x 1
• xh2.54 一拖三线。

组装视频

注意事项：

1. 项目设计大部分位置都预留有一定的公差位置，但由于机器以及耗材影响，会导致安装异常。推荐打印使用拓竹官方PLA材料，底板使用冷打板。
2. 在设计时，已经大量考虑拓竹cyberbrick的连接线长度，仍有设计位置无法避免原线材长度不足，需要一定的手工延长，或者直接购买相同接口的更长的线材。包括电机线、开关线（2pin）、led灯线（3pin）。

终于审核通过了，cyberbrick推币机的代码配置文件，请参考：

[https://makerworld.com/zh/models/1634659-cyberbrick-marble-machine#profileId-1726754](https://makerworld.com/zh/models/1634659-cyberbrick-marble-machine#profileId-1726754)
