====10月13日重要更新====

• 重新绘制齿轮盘组件，现在可以全面覆盖所有第三方料盘了（只要能用回转轴的料盘都可以用）
• 之前打印过的朋友不必担心，旧版可以无损更新，只需打印第三个更换件配置就可以了，需要更换四个部件：大齿轮盘、小齿轮、两个轴心。
• 2025年10月13日以后下载下来的直接就是最新版。

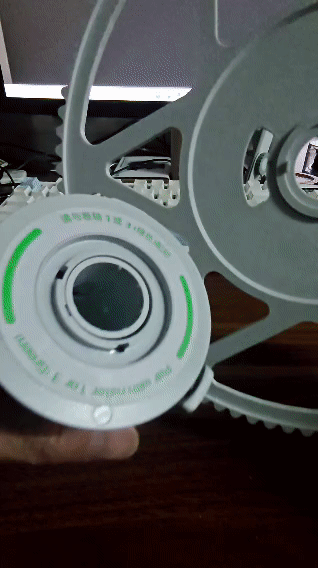

• 新齿轮盘安装方式如下：

====首发说明====

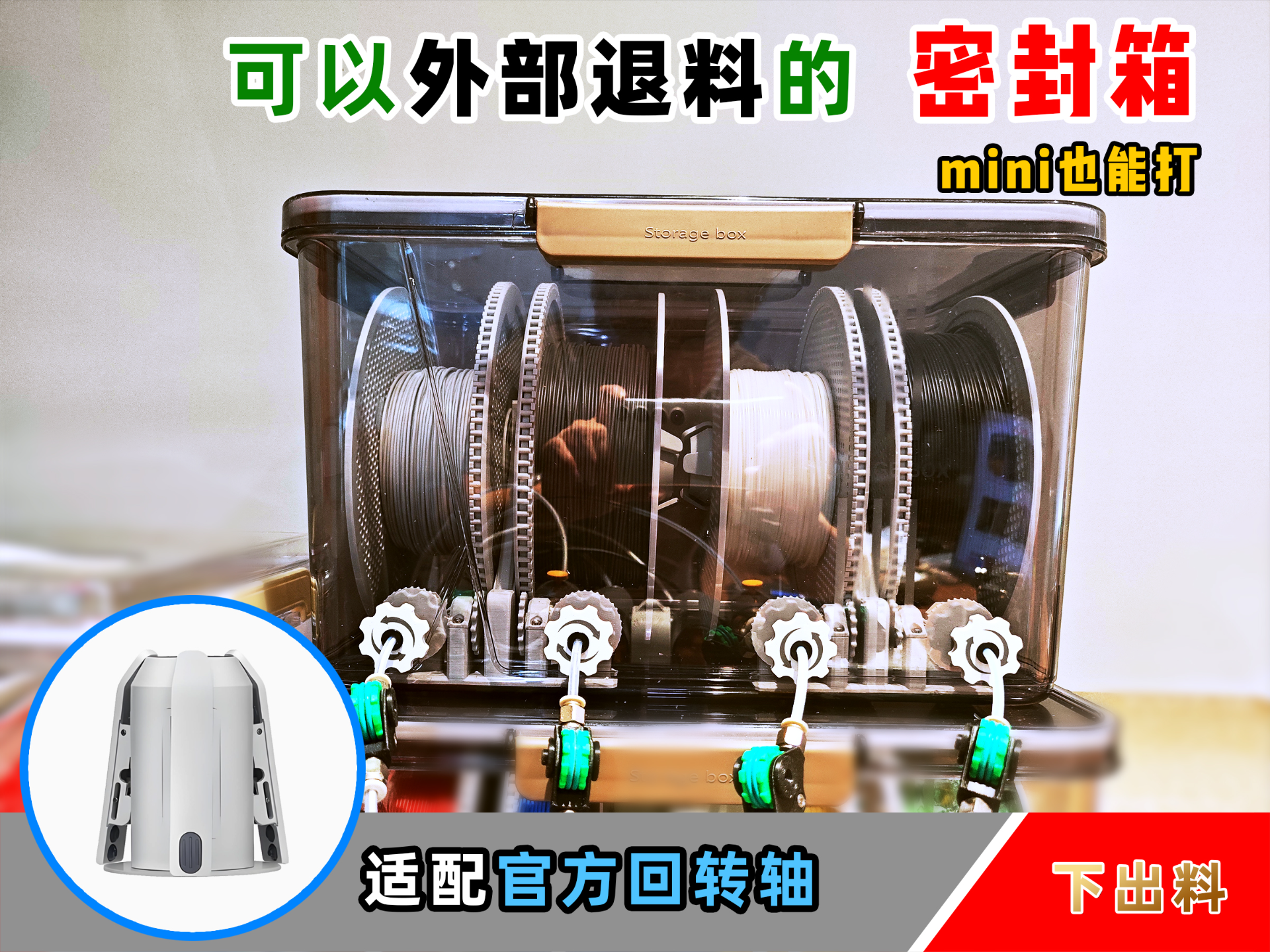

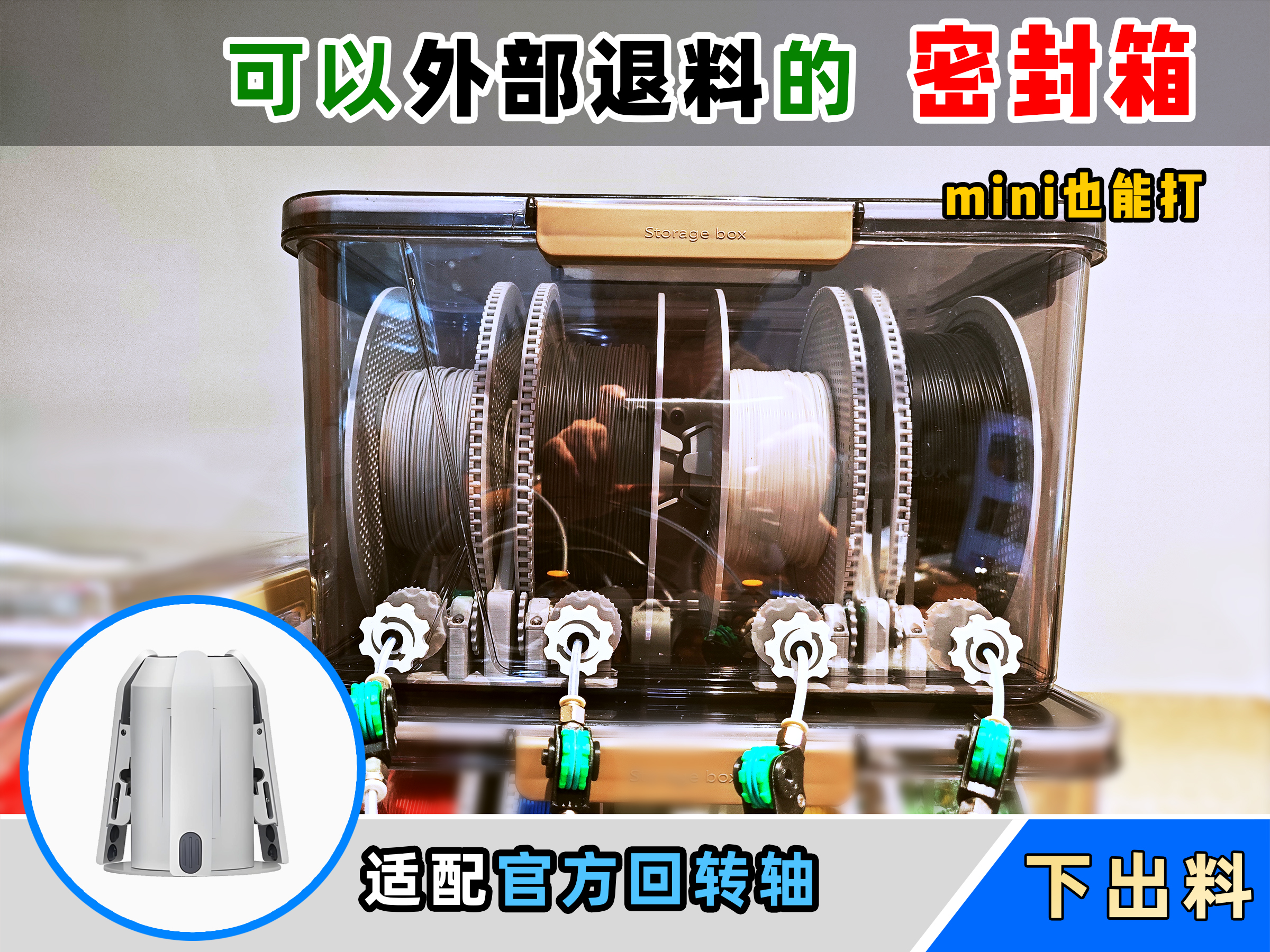

为了方便大家快捷的找到合适自己的版本，我将不同功能、不同出料位置的方案都进行了分别发布。

本方案为下方出料的版本，如果你需要上方出料，请点击下载下面的链接：

[https://makerworld.com.cn/zh/models/1395860](https://makerworld.com.cn/zh/models/1395860)

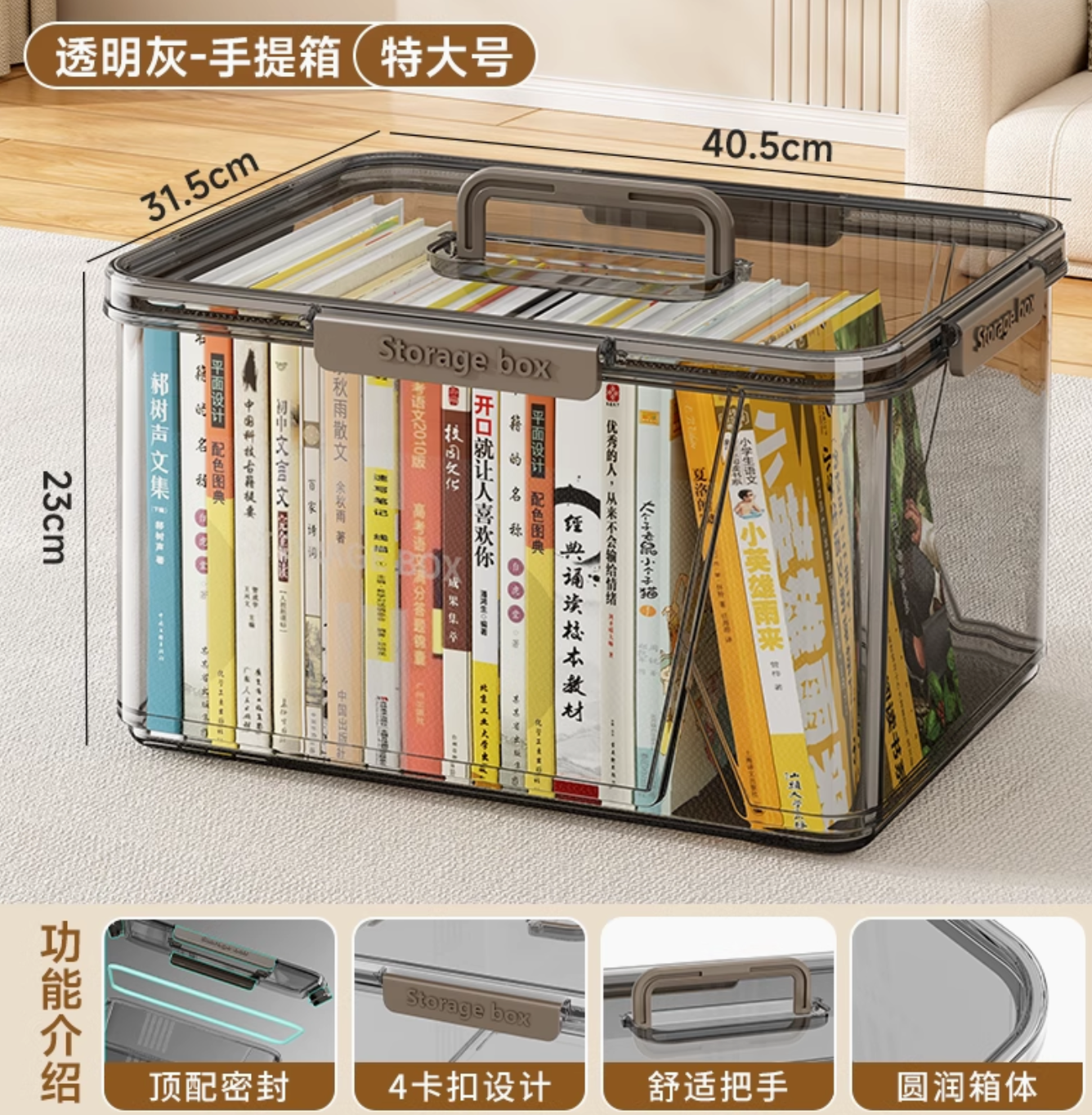

• 本设计所适配的料盘箱为下面这款：





• 两个月前，我发布过适用于官方回转轴的料盘箱，受到了不少热心网友的宝贵意见和建议。我将这些意见和建议进行了梳理融合，然后重新设计建模，改良（或者说是重绘）了这款箱子。



• 由于设计改动比较多，因此我将新版本单独发布。

• 同时为了方便旧版本的朋友方便配件更换，旧版本不下架，但会在帖子中注明（旧版本使用正常的朋友无需升级）。



• 具体改良内容如下（改的地方太多，挑重点的说）：

1. 加强了主体支架的强度。两侧的加强筋进行优化，当位于同一个支架上的两个料盘重力相差较大的时候不会再有明显的歪斜了。
2. 降低了料盘高度。底板料盘位置进行下凹设计，让料盘最大限度地贴近箱底，不会再出现箱子负重导致料盘与箱盖拉手位置摩擦的问题。
3. 重新设计了退料组件。将转向轴及其轴承牢牢固定在底板上，不会因为受力原因出现晃动导致滑齿。

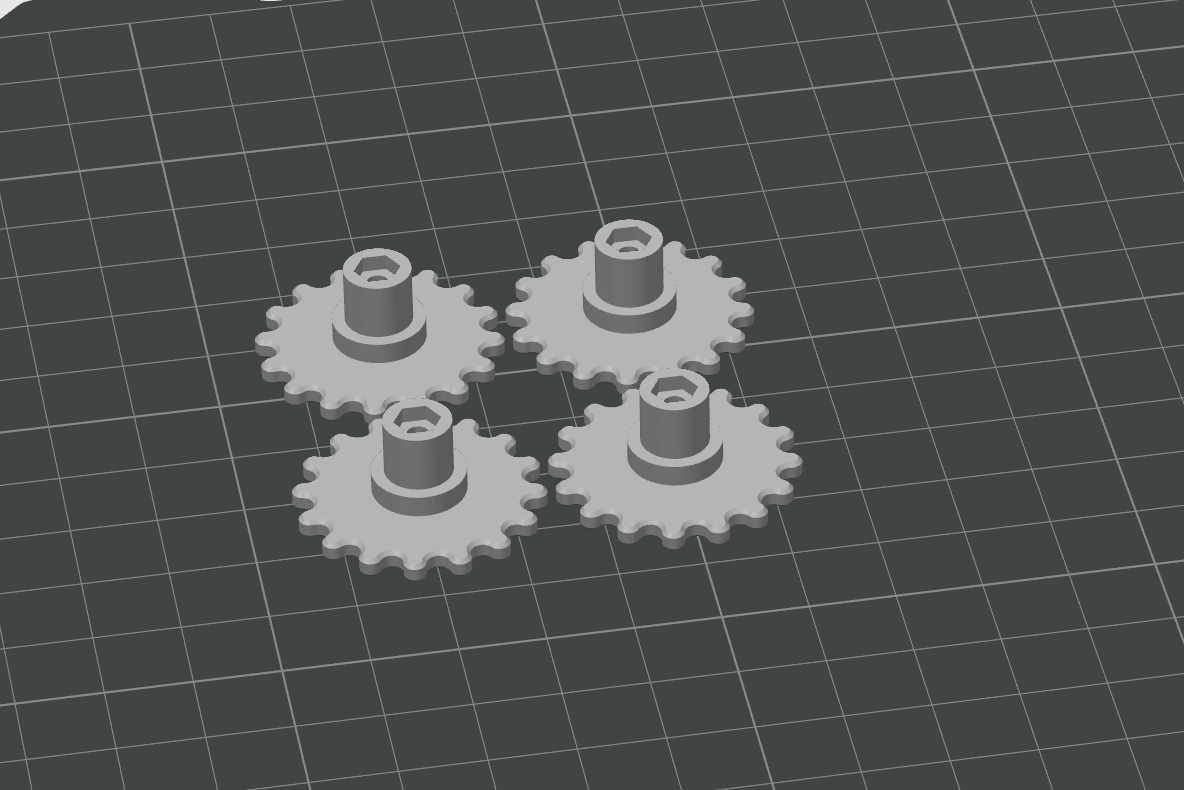

4. 优化了转向齿轮和手拧轮。现在手拧轮不会再出现晃动的情况，进一步杜绝了滑齿的可能。
5. 出料管和手拧轮融为一体。下方出料的版本将手拧轮与出料管进行集成，箱子不用再额外打出料孔了，密封性更好。
6. 对手拧轮轴部进行了加粗。收到碰撞不会那么容易折断了。
7. 可替换，无需再次购买箱子。这次的改版我考虑到了旧版本的兼容性，底部螺丝孔位置仅位移了两个，其余螺丝位置不变。大家只需要重新开两个螺丝孔即可，就螺丝孔被底板遮挡，无需处理。手拧轮的开孔位置虽然有小范围变化，但新开孔比旧版的大不少，扩孔的时候可以进行位置修正。

• 特别感谢【摩登老李】同志提出的出料口与手拧轮合二为一的思路！



• 所需五金件：
•       608轴承8个。
•       鲍登头卡爪4个（也可以用气动接头代替）。
•       BT2.6-8螺丝12个。
•       BT4-8螺丝12个。

•

  箱子开孔尺寸：底部螺丝孔直径4mm，正面回转轴孔直径9.5mm。

针对大家提出的适配第三方料盘适配问题，我已经单独开了个链接，有适配需求的可以点击下方链接进入。

第三方料盘适配专用链接

[https://makerworld.com.cn/zh/models/1346761](https://makerworld.com.cn/zh/models/1346761)

附：安装视频教程：
