小智 AI 外壳适配 ESP 32 S3 开发板 1.54 寸显示屏

小智AI外壳，预留较大空间，可以安装更大的电池或扬声器

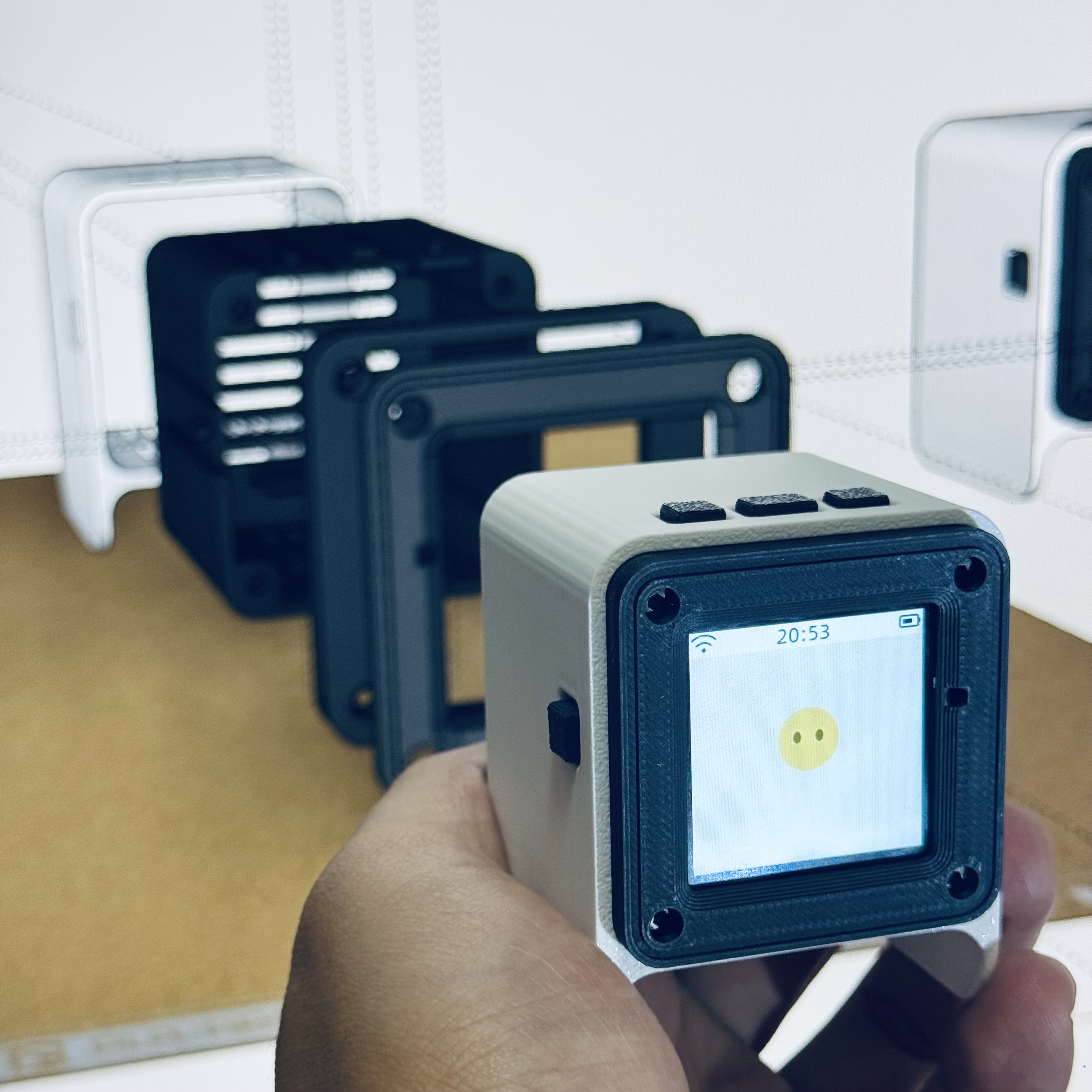

装配简图

为保证安装后的完成效果，模型有分离打印组件。
安装需要自备胶水、M2螺丝四颗。
模型中的面板拆解为了两部分进行打印，需要胶水粘接，粘接时请对齐麦克风孔
按键与主体为分离打印，需要胶水粘接，按键安装孔较窄的一面为朝后的方向
主体与外壳为无限位设计，需要手动对齐按键孔。安装时可先按下按键，再插入外壳，外壳较紧且按键脆弱请适当注意力度
显示屏与主板的固定可以使用海绵双面胶，建议显示屏、开发板对齐前面板后粘接显示屏与开发板

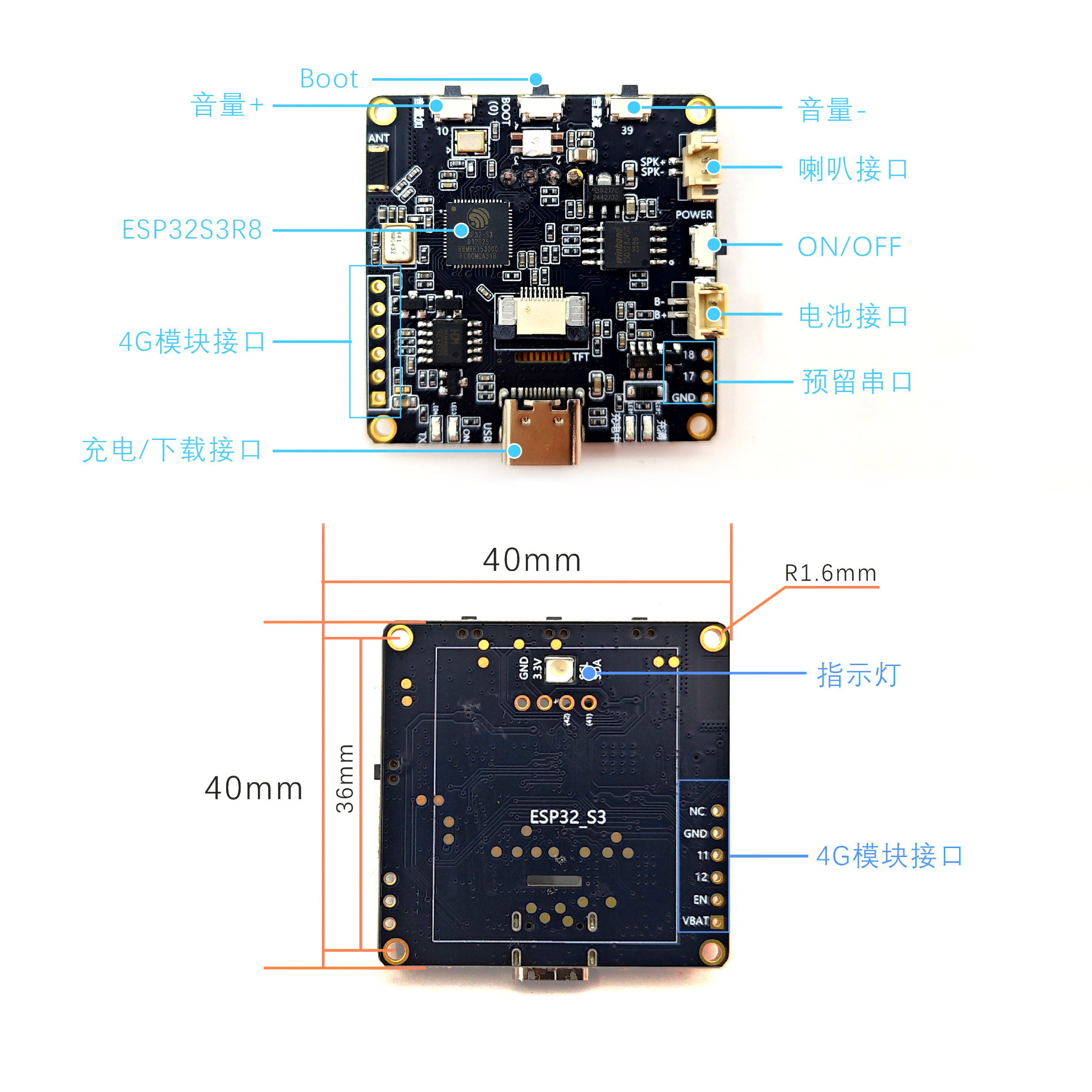

适配的 ESP32S3N16R8 版本如下所示，适配的显示器为 1.54 寸显示器

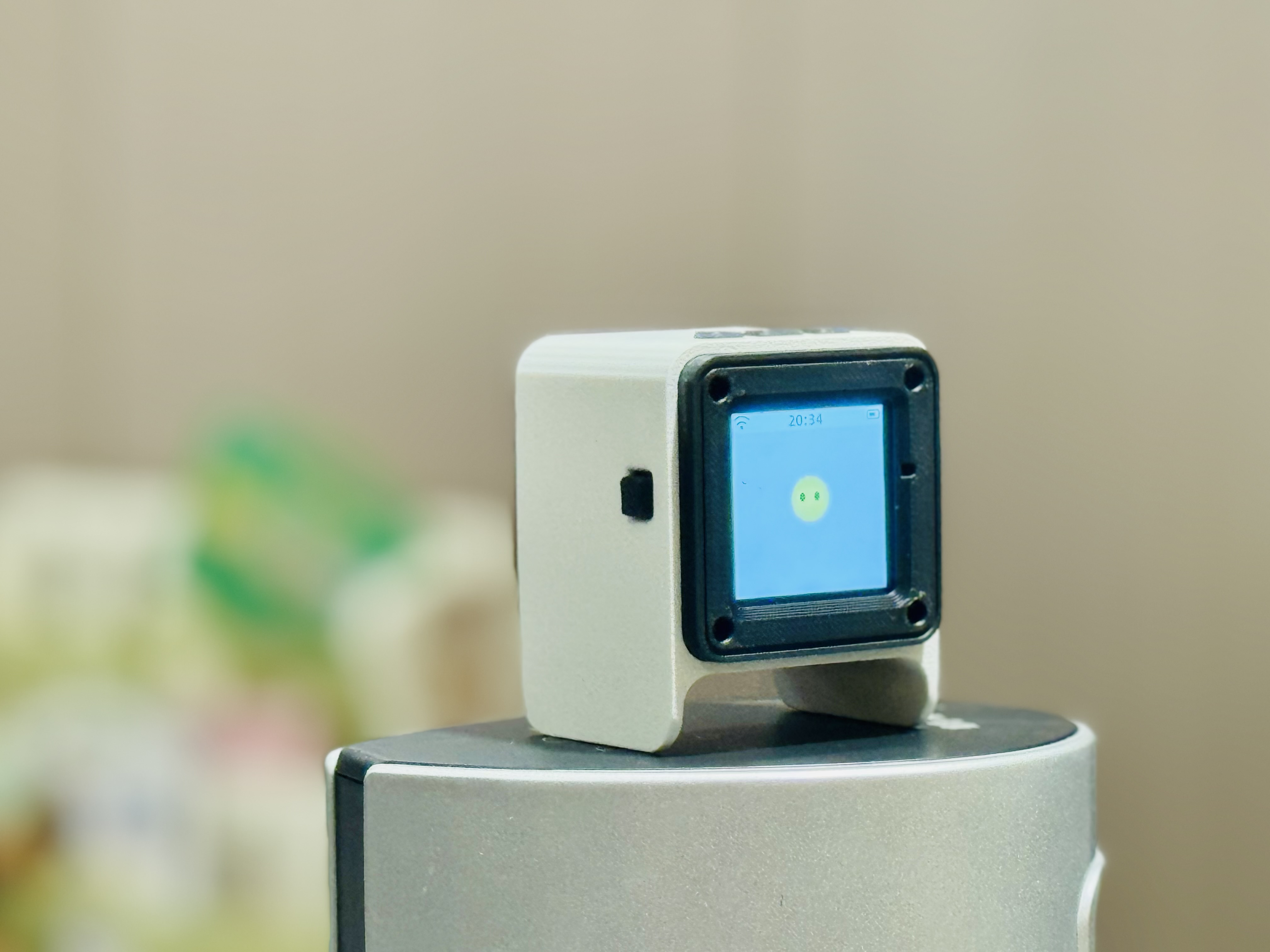

上手效果

Descrição

小智 AI 外壳 适配 ESP 32 S3 开发板 1.54 寸显示屏
