Descrição
温馨提示：
本项目为MakeWorld开源社区成果，作者及贡献者不对其安全性、合法性、适用性及最终DIY结果负责，仅作为个人纯技术学习交流参考！使用者应清楚明白声明事宜，并自行承担一切风险及后果。
🔥 原创磁吸三件套系统，解决封窗打印排风难题！专为100mm管道设计，轻松实现开窗/关窗模式切换。
✨ 核心优势
- 磁吸快拆设计
- 三组件磁吸嵌套（纱窗外部排风组件+纱窗内部双向磁吸基座+排风管道组件）
- 关窗时可便捷取下 排风管道组件，不影响关窗。
- 打印开窗时可便捷吸附上 排风管道组件。
- 纱窗友好安装
- 适配常见纱窗厚度
- 延伸面支持塑料袋延长
- 管道精准适配
- 100mm内径工业标准

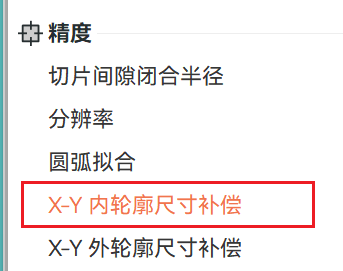

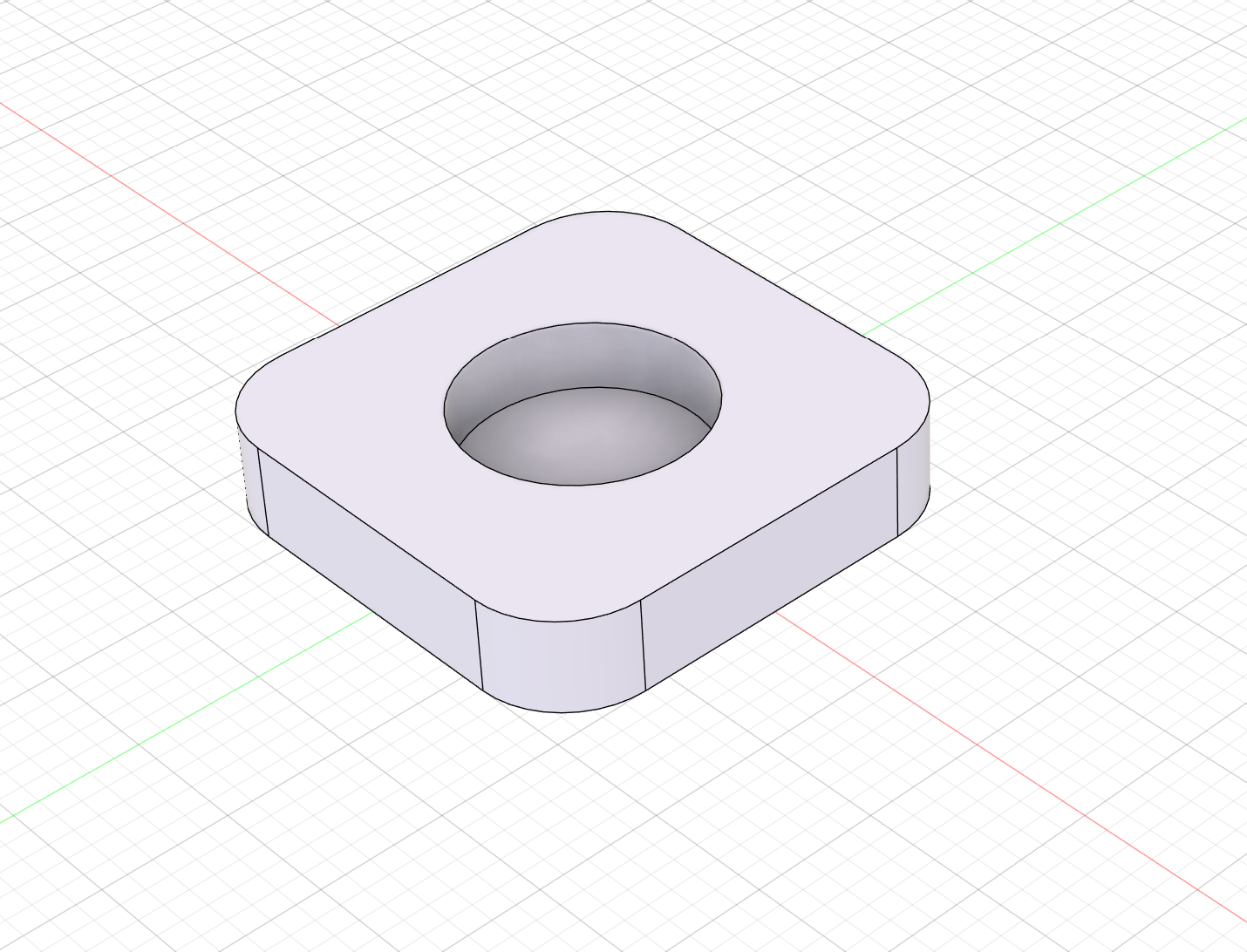

为获得最佳的磁铁压配效果，推荐您首先打印此测试模型进行验证。由于磁铁本身公差及打印收缩的影响，您可能需要通过切片软件（如Bambu Studio/Orca Slicer）中的“X-Y孔补偿”微调孔位。
调整至合适尺寸后，便可将磁铁压入或粘接。使用台钳或夹具辅助，可以确保磁铁平稳安装到位。
拓竹官方说明：XY孔洞/轮廓补偿 | Bambu Lab Wiki
📦 BOM清单
| 部件 | 规格 | 数量 | 用途说明 | 购买信息参考 |
|---|---|---|---|---|
| N52钕磁铁 | N52 10x3mm | 三个组件的每一个接触面都预留了12个磁铁孔位，共计预留了48个磁铁孔位，可根据个人环境灵活调整用量。 纱窗内外部分建议放满N52磁铁，磁铁用胶水黏贴。 | 磁吸组件核心 | N52圆形钕铁硼超强力磁铁镀镍迷你小吸铁石高强度超薄强磁铁贴片-淘宝网 |

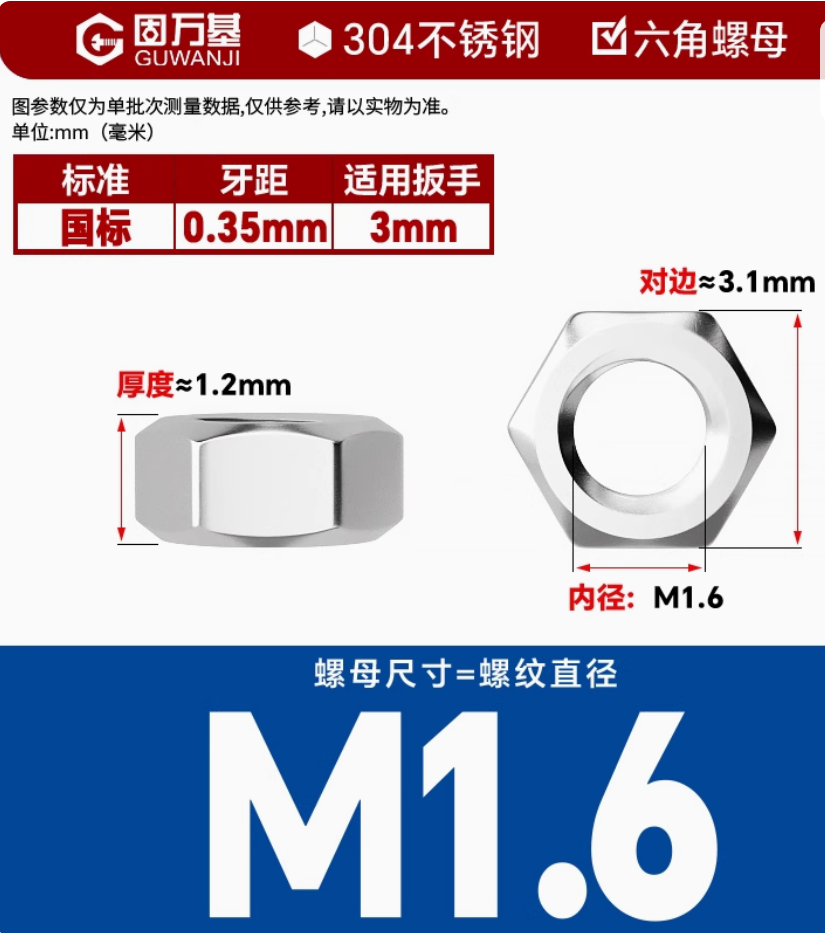

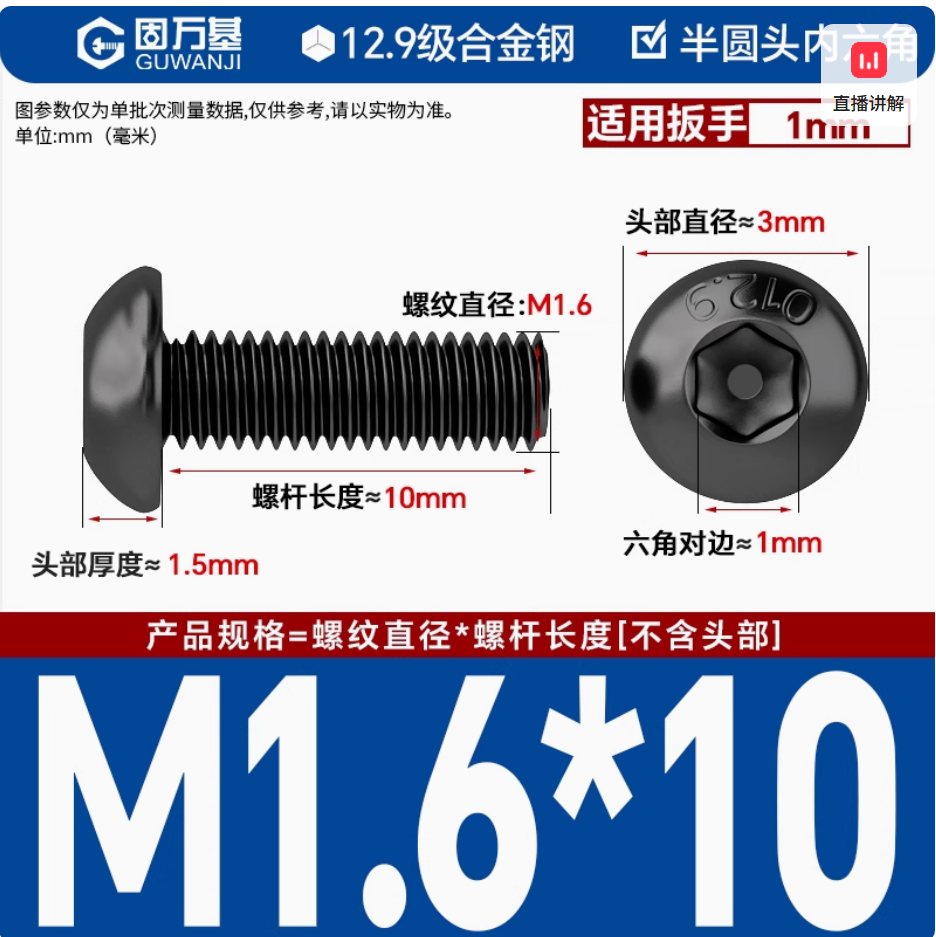

| M1.6螺丝螺母 | 长度10mm | 4至8套 | 加固备用件 | 搜索 固万基M1.6x10，螺母建议对边3.1mm   |
⚠️ 安全须知（必读）
• 磁铁加固建议：嵌入后用胶固定
• 防脱落措施：
→ 预留了8个M1.6x10螺丝螺母可根据自身情况加固纱窗内基座与纱窗外接头组件。
→ 安全绳锚点：可使用其中1至2个M1.6的孔位绑扎安全绳（连接窗框或其他安固设备）
• 环境限制：强风/高层建议启用N52强磁铁+螺丝螺母+安全绳多重防护+定期检查
• 磁铁规格：使用N52 10x3mm钕磁铁
点个免费的赞吧：）
【磁吸快拆】3D打印机排风窗法兰套装｜纱窗免打孔｜100mm管道兼容
