Modelo 3D 全角度、桌面风扇 、户外风扇120mm 机箱服务器风扇改 方便安装设计架子无需螺丝和胶水! por noa no MakerWorld

Descrição

!!!第一版的底座好像3mf还是老版的错误的有问题的版本,忘记替换了。!!主意了




超好用办公室户外,吃饭,吃火锅吃泡面神器!

120mm服务器风扇改装支架

  • 全角度锁紧结构!防滑螺栓!
  • 自带锂电池!可边冲边用
  • 仅需风扇固定螺丝和usb口固定螺丝 ,支架整体无需任何螺丝和胶水梓锁结构!





工具准备

  • 电烙铁
  • 焊锡
  • 十字螺丝刀
  • 导线

购买清单

ps:无推广,可自行更换其他相同功能物件

物品数量up使用的物品链接用途
1s锂电充电板1[https://item.taobao.com/item.htm?_u=5g1h53cc0e1&id=827184052607](https://item.taobao.com/item.htm?_u=5g1h53cc0e1&id=827184052607)
21700带板出线锂电1[https://item.taobao.com/item.htm?_u=5g1h53ce392&id=692277500498](https://item.taobao.com/item.htm?_u=5g1h53ce392&id=692277500498)自带保护板和出线,记得剪短时候不要一起减会短路!
pwm控制板1[https://item.taobao.com/item.htm?_u=5g1h53c3ea1&id=733056124332](https://item.taobao.com/item.htm?_u=5g1h53c3ea1&id=733056124332)
dcdc(12v输出)1[https://detail.tmall.com/item.htm?_u=5g1h53ccf27&id=808331256660&skuId=5490626144289](https://detail.tmall.com/item.htm?_u=5g1h53ccf27&id=808331256660&skuId=5490626144289)
M5*10自攻平头螺丝8[https://detail.tmall.com/item.htm?_u=5g1h53c6645&id=834521326738](https://detail.tmall.com/item.htm?_u=5g1h53c6645&id=834521326738)固定风扇
M2*82[https://detail.tmall.com/item.htm?_u=5g1h53c7b90&id=601686358456](https://detail.tmall.com/item.htm?_u=5g1h53c7b90&id=601686358456)固定充电板
120mm风扇(最大5w)1[https://item.taobao.com/item.htm?_u=5g1h53cd6a8&id=43164883638](https://item.taobao.com/item.htm?_u=5g1h53cd6a8&id=43164883638)够用舒适
120mm风扇(10w暴力)1[https://item.taobao.com/item.htm?_u=5g1h53cd13c&id=745860594440](https://item.taobao.com/item.htm?_u=5g1h53cd13c&id=745860594440)性价比之王
风扇金属网罩1[https://item.taobao.com/item.htm?_u=5g1h53cf5d9&id=558133391985](https://item.taobao.com/item.htm?_u=5g1h53cf5d9&id=558133391985)打印的感觉噪音较大
奢华选配(追风者t30风扇)1自行淘宝咸鱼吧单个大概要150左右,up最喜欢的风扇,不过功率最大5w在室内够用,在心相风速下应该是最低功耗和静音就是贵

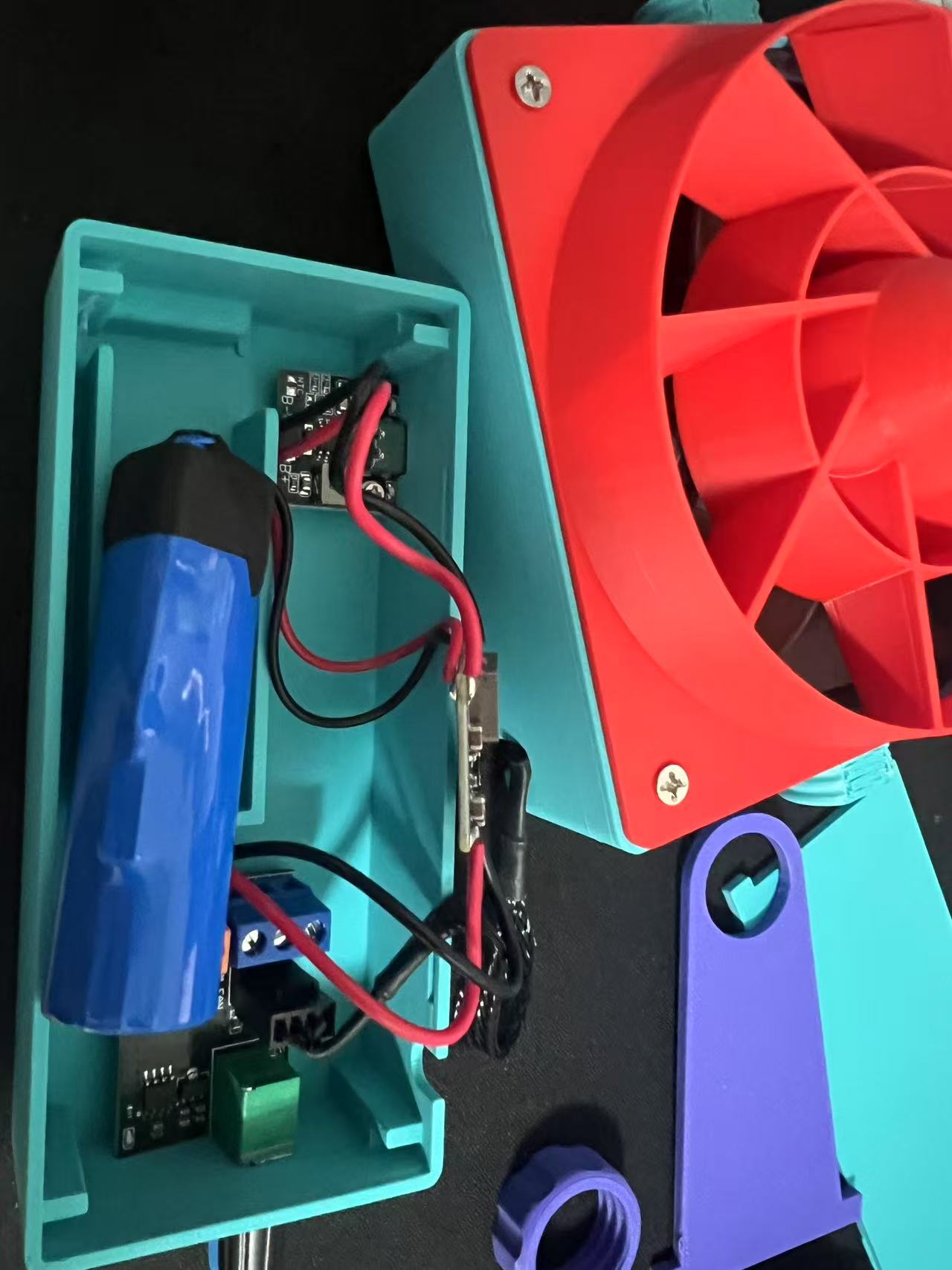

内部接线如图

  • 锂电池正负极接充电板和dcdc(输入端)正负极 ,dcdc输出端接入pwm调速板正负极
  • pwm调速板自带4pin风扇接口,如果买的风扇的4pin接口不匹配可以自行接线(一般黄线是pwm控制线)
