Welcome designers and makers I have designed a cyclone separator for the workshop.

I did some tests with different versions of the cyclone separator and came up with a model that works perfectly fine.

The cyclone separator basically consists of two individual parts, but I have fitted the model with an additional filter insert for better filtration.
A filter grid is clamped into this insert to keep coarse dirt in the cyclone container during suction.

Assembly:

• The grid is attached to the filter insert via the filter ring using three M3x10 screws.



• A cut foam rubber plate is used between the two halves to seal the cyclone.



• The filter insert is secured in the upper cyclone section with three M3x10 screws.



• The two cyclone halves are then mounted on the inside using six M6x20 screws and on the outside together with the second seal and the polycarbonate plate using six M6x30 screws.

The respective hose connections have a diameter of 40mm.

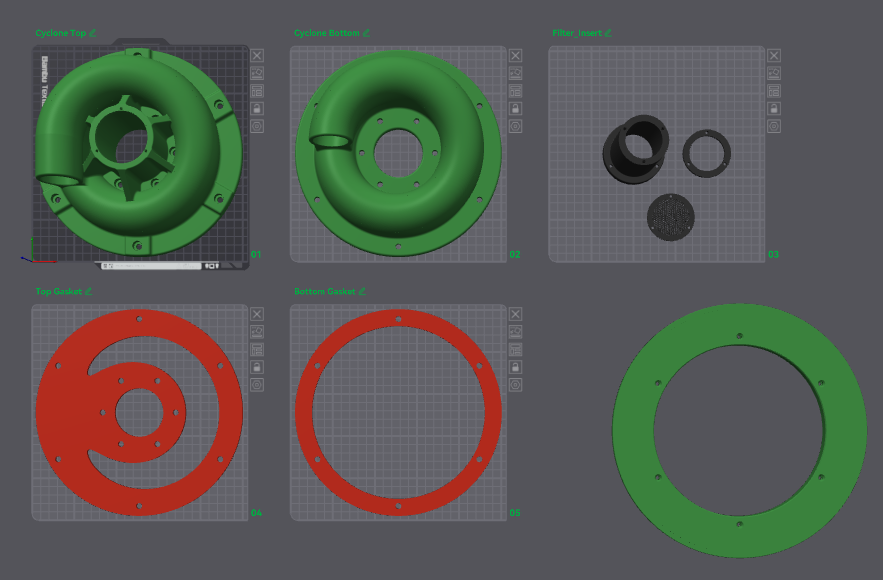

The files for the filter grid, the polycarbonate plate and the seals are stored in the model files.

The outer diameter of the polycarbonate plate must be individually adapted to your collection container.

HS PLA red and PLA Matte from GEEETECH were used as filament.
However, any other PLA, PETG, ASA, ... filament, depending on your own requirements.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Willkommen Designer und Maker, ich habe einen Zyklonabscheider für die Werkstatt entworfen.

Ich habe einige Tests mit verschiedenen Versionen des Zyklonabscheiders durchgeführt und bin zu einem Modell gekommen, das perfekt funktioniert.

Der Zyklonabscheider besteht grundsätzlich aus zwei Einzelteilen, für eine bessere Filterung habe ich das Modell mit einem zusätzlichen Filtereinsatz versehen.
In diesen Einsatz wird ein Filtergitter eingespannt, um groben Schmutz beim Ansaugen im Zyklonbehälter zu halten.

Montage:

• Das Gitter wird über den Filterring mit drei M3x10 Schrauben im Filtereinsatz befestigt.



• Zur Abdichtung des Zyklons wird zwischen beiden Hälften eine zugeschnittene Moosgummiplatte verwendet.



• Der Filtereinsatz wird mit drei M3x10 Schrauben im oberen Zyklonteil befestigt.



• Die beiden Zyklonhälften werden anschließend innen über sechs M6x20 und außen mitsamt der zweiten Dichtung und der Polycarbonat Platte mit sechs M6x30 Schrauben montiert.

Die jeweiligen Schlauchanschlüsse besitzen einen Durchmesser von 40mm.

Die Dateien für das Filtergitter, die Polycarbonat Platte, sowie die Dichtungen sind bei den Modell-Dateien hinterlegt.

Der Außendurchmesser  der Polycarbonat Platte muss individuell auf euren Auffangbehälter angepasst werden.

Als Filament wurde HS PLA rot und PLA Matte von GEEETECH verwendet.
Verwendet werden kann jedoch jegliches andere PLA, PETG, ASA, ... Filament, je nach eigener Anforderung.
