一、简单介绍：本空气净化器使用25mm120mm风扇制作，PLA打印，就算是a1mini也可以轻松打印，整个产品无需支撑没有材料浪费。上下采用磁吸结构，方便用户拆卸更换滤芯或加减配件，除顶盖及底座外均可无限复制叠放（你放10个风扇都没关系）。，并支持28mm以内厚度的hepa滤网。把它放在封箱角落，可以轻松去除3d打印过程中的挥发性有机化合物和烟雾。

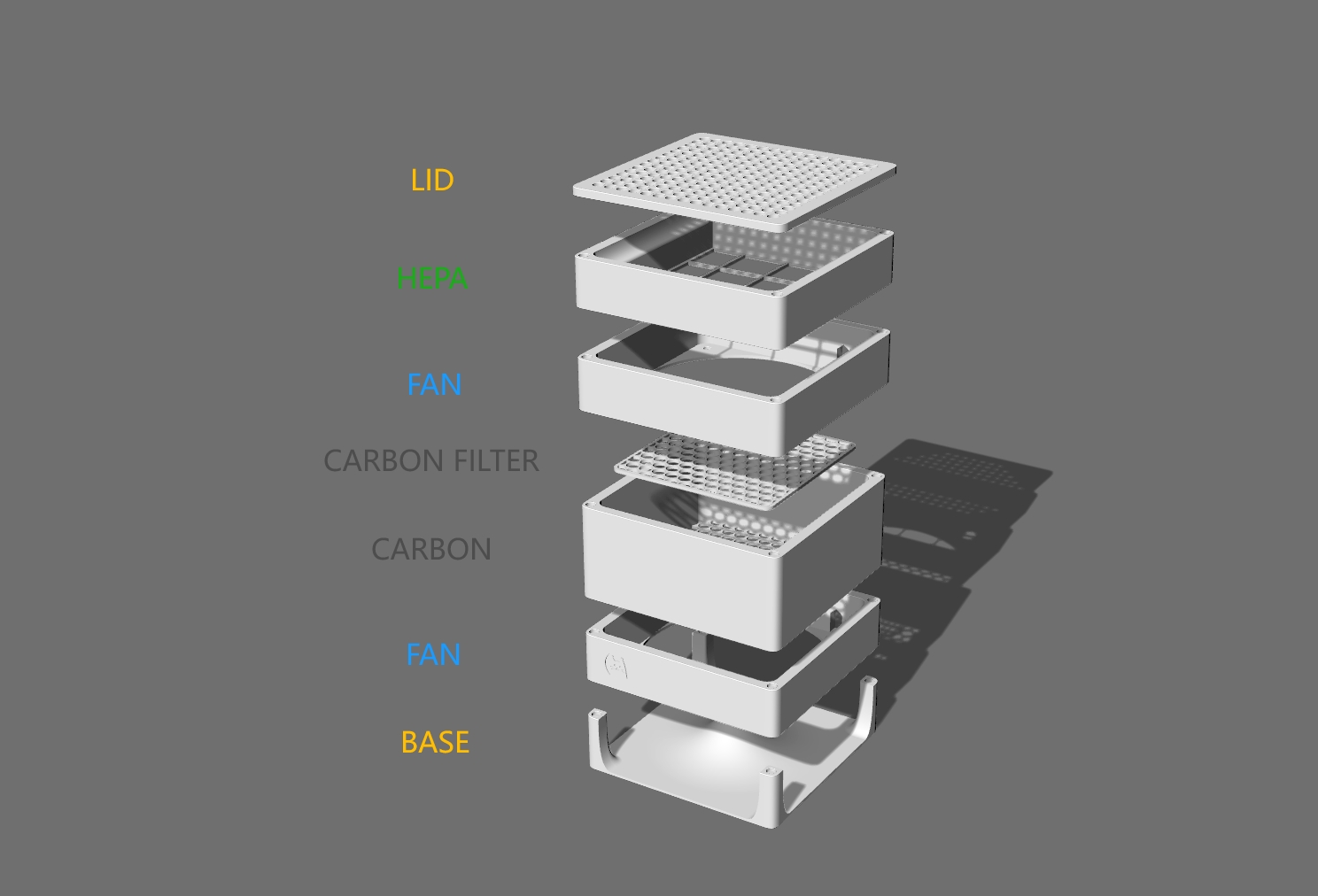

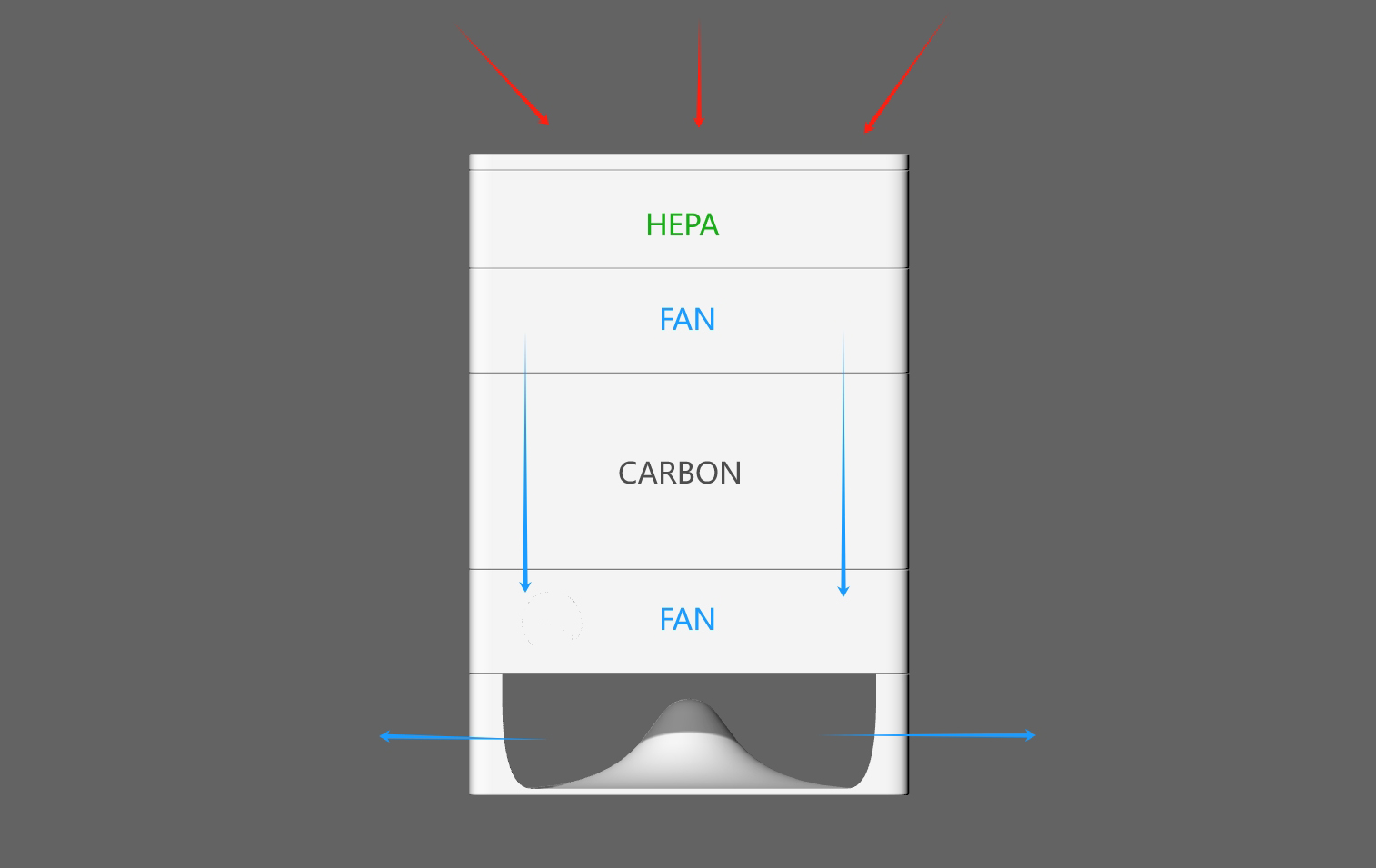

为保证足够的换气效率以及更低的噪音，建议使用双风扇夹汉堡的方式，并且建议风向为：上面进风，下面吹风。推荐安装顺序从上到下依次为：顶部盖板（不喜欢可不安装）→HEPA→风扇→活性炭→风扇→底座

关于设计：

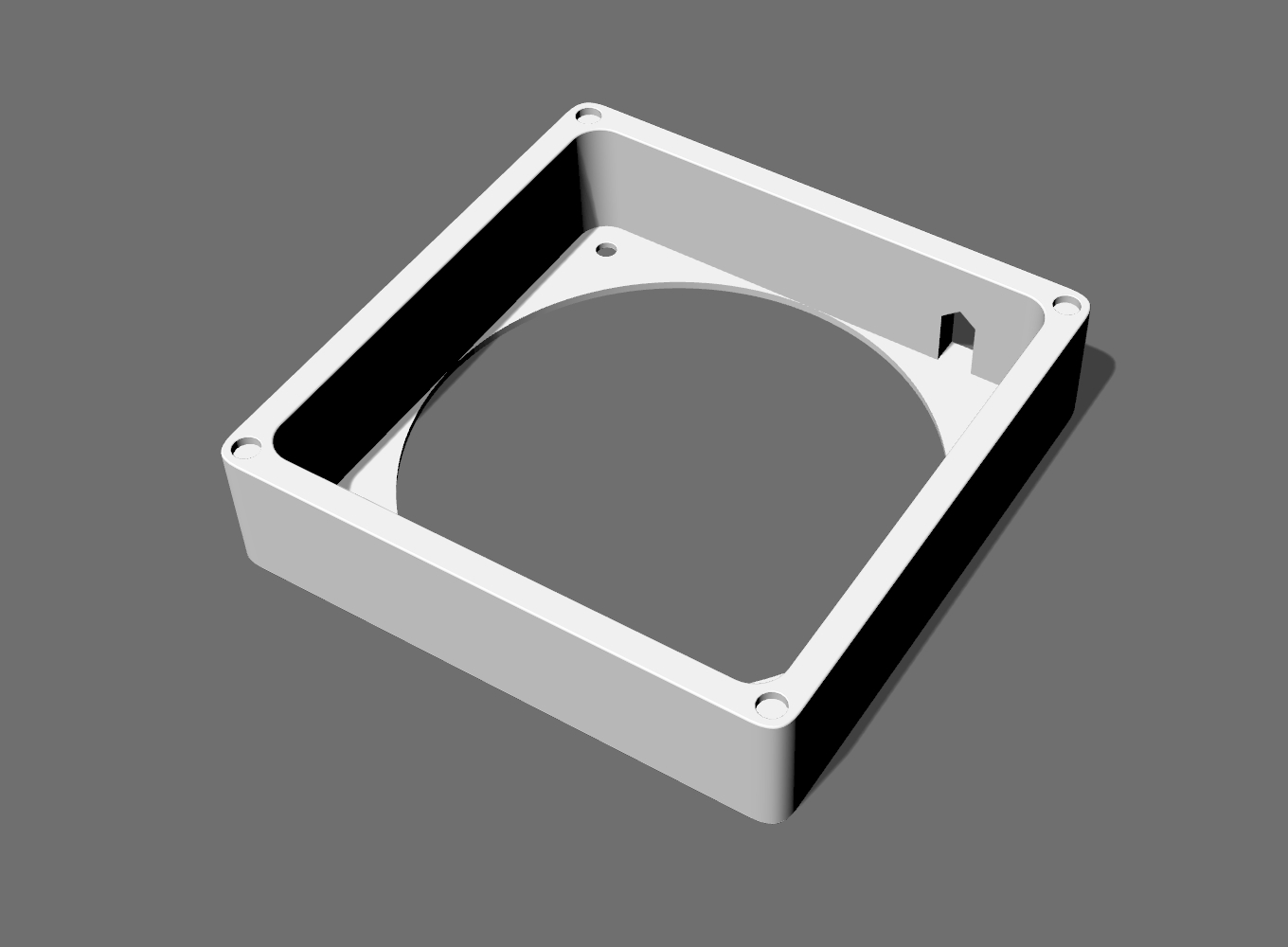

风扇盒兼容30mm厚及以内的120mm风扇，并在风扇盒后方留了走线洞。

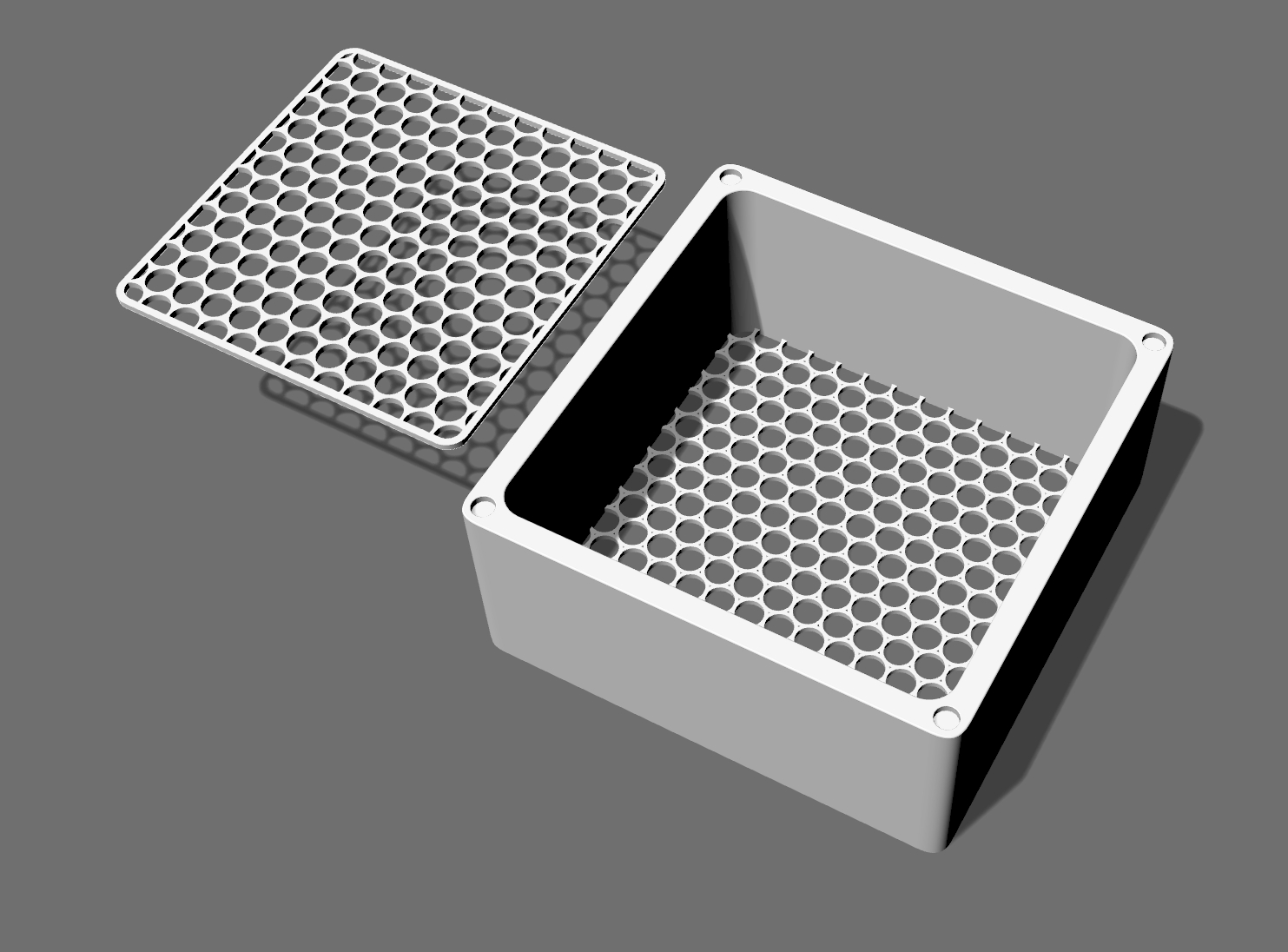

活性炭滤盒采用两层设计，可先在底部放入活性炭滤棉，再用左边的滤网压住，最后在上方放入活性炭，可防止活性炭掉灰或者扬尘。

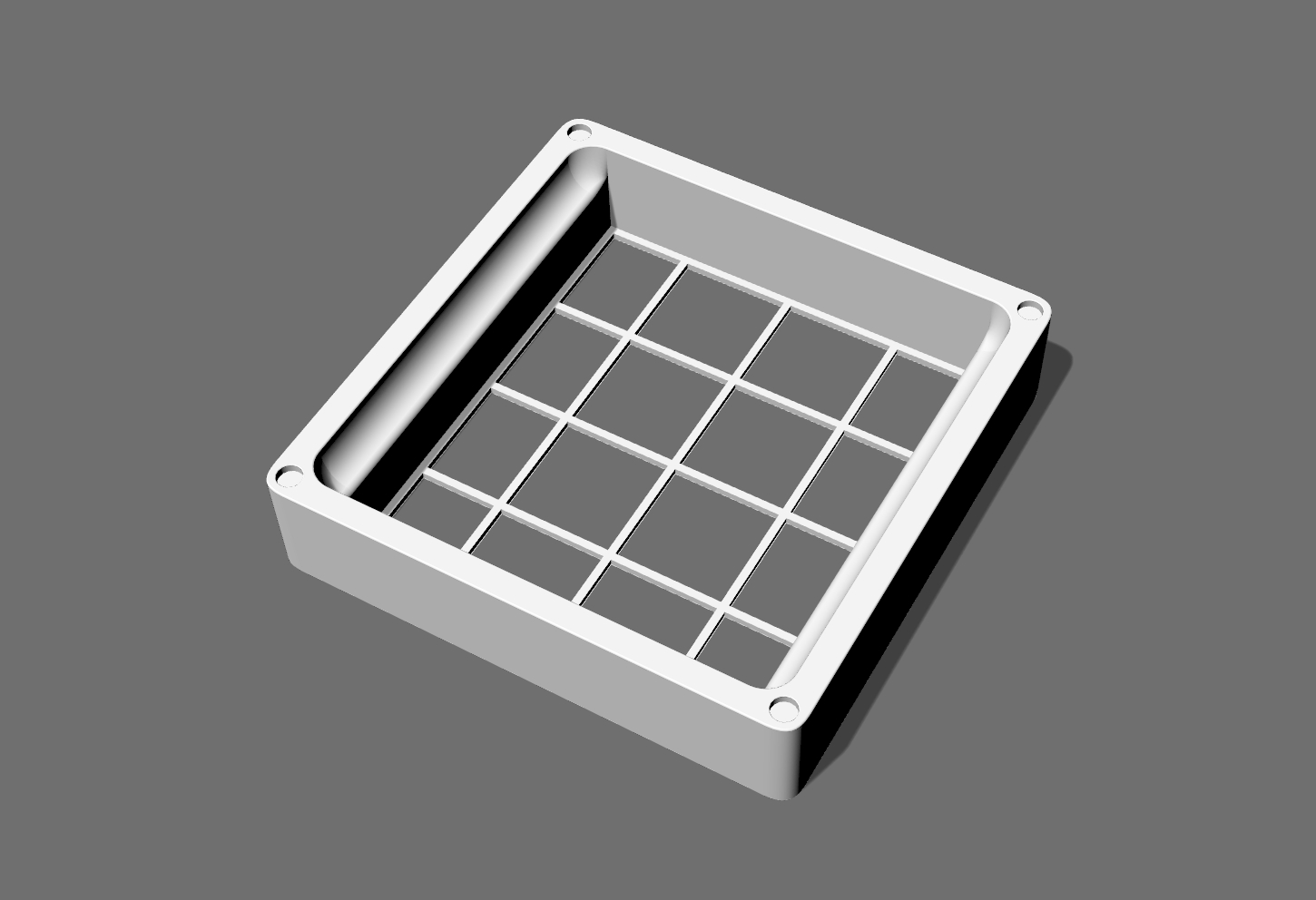

HEPA滤盒，兼容28mm及以内滤芯，底部设计支架无需胶粘，裁剪正常后放入即可。

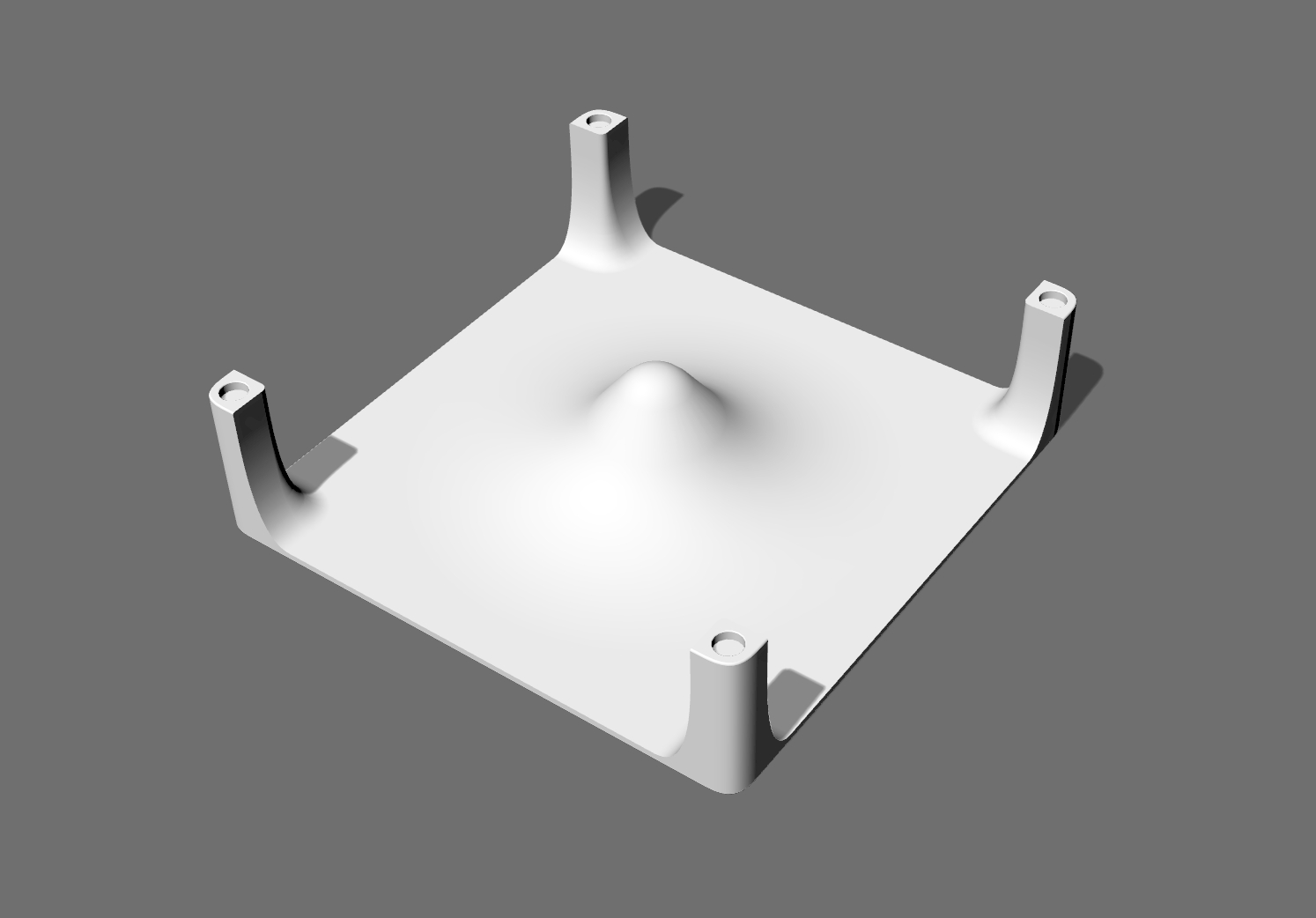

底部的设计在保证结构强度的同时节省了材料，同时在底部中央设计了圆锥形结构，可在排风时可降低部分风噪。

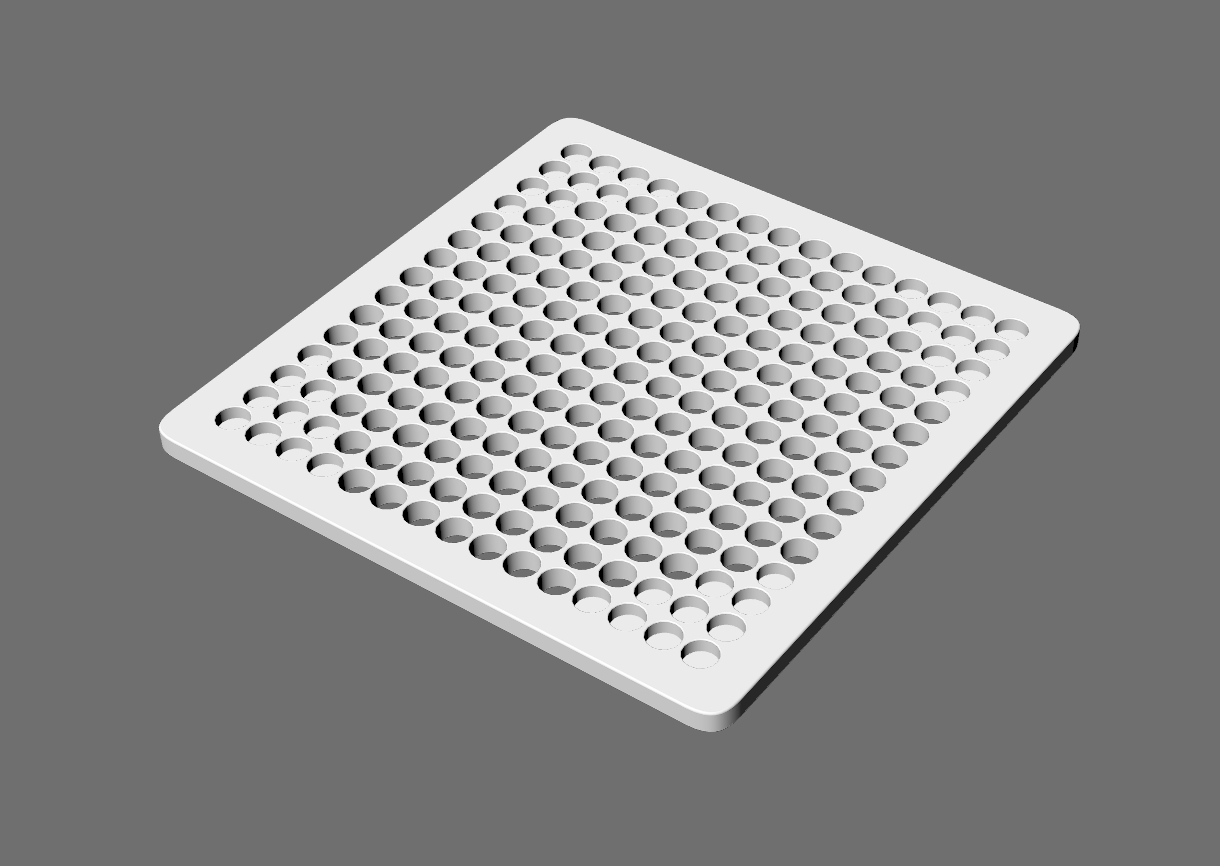

顶板采用圆形孔洞设计，并在四角位置采用假孔方案，使得进气风道更加集中。如果有密恐患者可以不打（不影响产品使用）

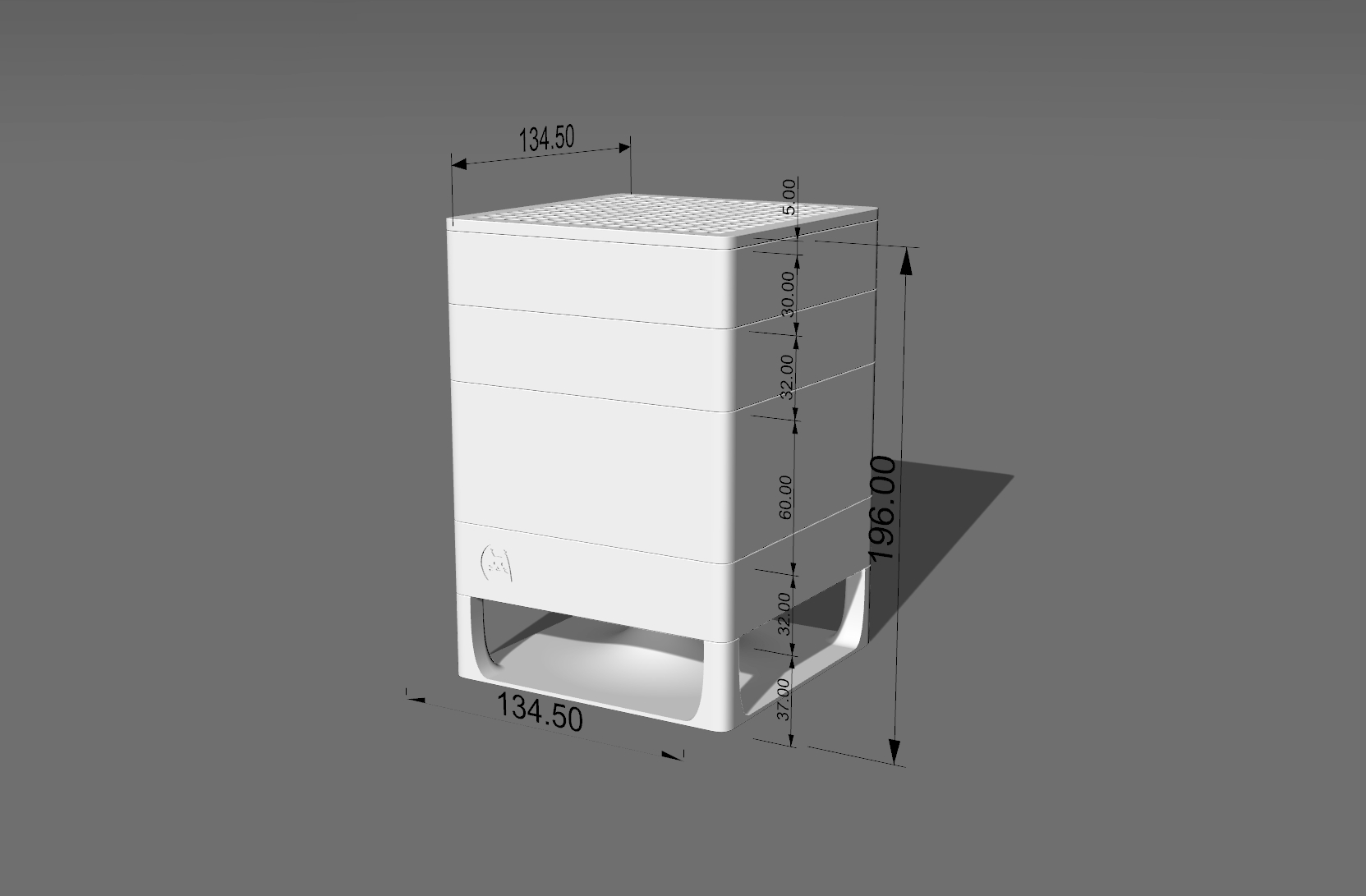

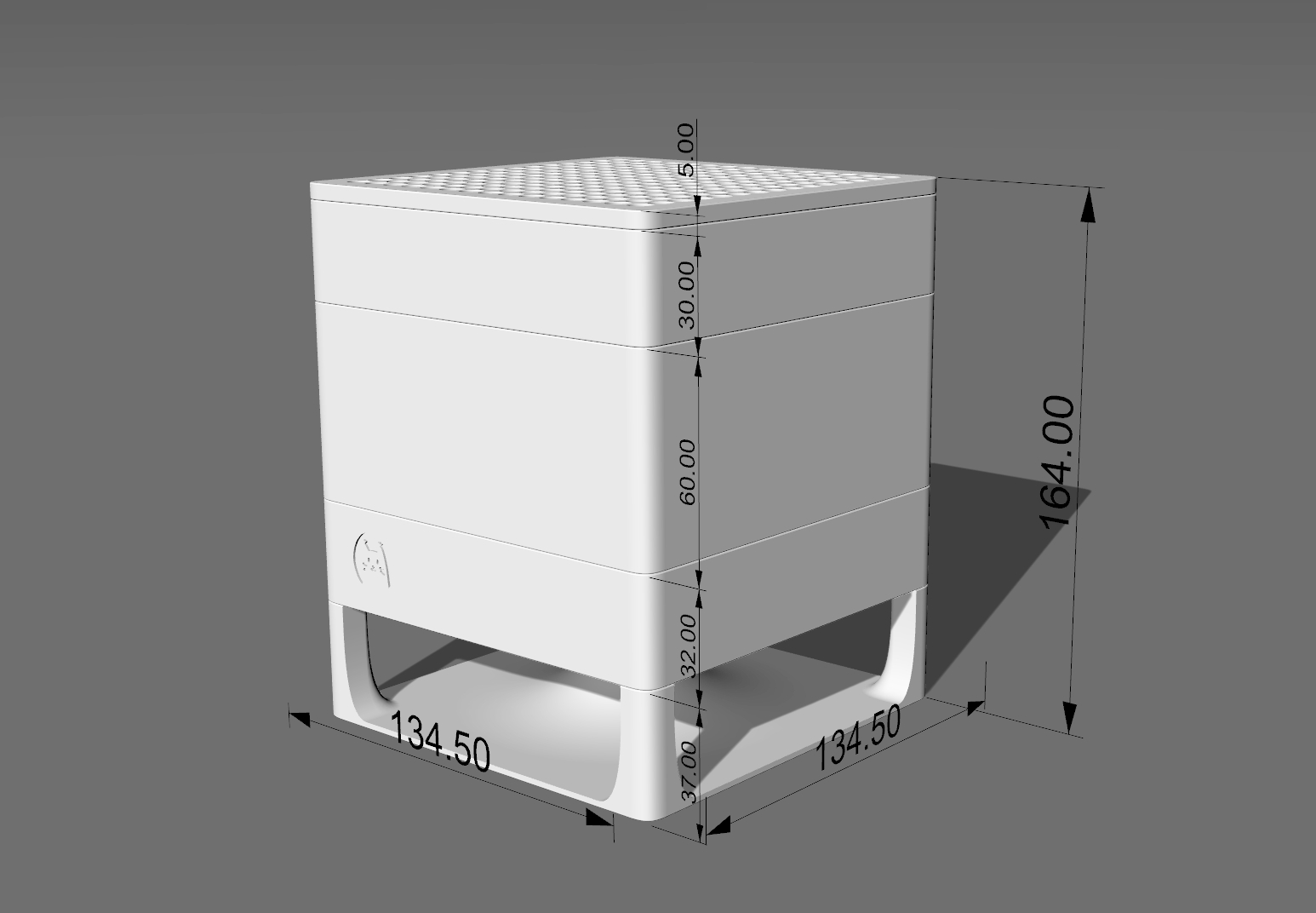

净化器尺寸：长134.5mm 宽134.5mm 高164mm（单风扇）/高196mm（双风扇）

二、所需材料：25mm*120mm风扇、m3*25对锁螺丝（仅适用25mm风扇，如使用其他厚度风扇请自行调整）、PWM调速器、12v2a电源适配器、6*2mm如铁硼圆形吸铁石、活性炭过滤棉、初效过滤棉、hepa滤网、高碘值4mm柱状活性炭

三、部分购买链接（没有的请自行搜索）：

【淘宝】7天无理由退货 [https://e.tb.cn/h.hfxbVvB4uqYMTUS?tk=wE5dVCG4sxg](https://e.tb.cn/h.hfxbVvB4uqYMTUS?tk=wE5dVCG4sxg) CZ356 「4线风扇PWM调速器PD QC快充USB typec DC 24V12V5V散热电脑控制器」

【淘宝】[https://e.tb.cn/h.hfkKE4vYy55xYUO?tk=moq5VCGfpUu](https://e.tb.cn/h.hfkKE4vYy55xYUO?tk=moq5VCGfpUu) HU591 「景赛白色电源适配器12v3a通用监控显示器路由器dc9v交换机顶盒5v2a台灯音响7.5v电子琴光猫6v1a水平仪充电线」

【淘宝】假一赔四 [https://e.tb.cn/h.hfk7BT7sL38ddF3?tk=DQMTVCGU8Bh](https://e.tb.cn/h.hfk7BT7sL38ddF3?tk=DQMTVCGU8Bh) HU293 「ARCTIC P12 PRO 单体机箱风扇 高风压电脑台式机风扇12cm高转速白」

【淘宝】假一赔四 [https://e.tb.cn/h.hfOSVOFlBAYWgpY?tk=KWD3VCGfM0B](https://e.tb.cn/h.hfOSVOFlBAYWgpY?tk=KWD3VCGfM0B) HU591 「金超304对锁螺丝螺母倒边内六角子母家具连接夹板对接螺栓M3-M8」

【淘宝】7天无理由退货 [https://e.tb.cn/h.hfxck0CDsHIqWv4?tk=knALVCG54Xw](https://e.tb.cn/h.hfxck0CDsHIqWv4?tk=knALVCG54Xw) HU006 「hepa滤芯折纸各种材质尺寸定制DIY空气净化器冷气机新风过滤网FFU」

四、安装材料准备：六角螺丝刀，502胶水

五、安装说明：

1、将磁铁用502粘入外壳预留孔洞内，注意磁铁方向

2、将风扇线沿线孔穿出外壳，并把多余风扇线拉出，将风扇卡入壳体内并用对锁螺丝进行固定。

3、在活性炭盒底部先铺好活性炭过滤棉后，在上方盖上活性炭滤网，再在上方加入活性炭

4、按照hepa滤盒的尺寸裁剪hepa滤网，并放入滤盒中，可在hepa滤网上方加入初效过滤棉

5、把风扇线路接入PWM调速器，并将滤盒叠放好，最后接上电源就可以啦

如果您喜欢我的设计，请给我一助力，不胜感激。

注意事项！！！

1、本作品已申版权，非本人同意不可商用

2、风扇因为是根据arctic p12 pro这个风扇进行设计，可以兼容大多数风扇，但是其他风扇有可能存在不兼容情况，如果发生请联系我（本人看到后会进行模型修改）

3、本人仅适用A1 mini以及PLA材质进行打印测试，在大面积打印时滤盒底部边缘有概率发生翘曲，这个本人目前还没有好的解决方法，如果有朋友有好的建议也可以在评论区留言。
