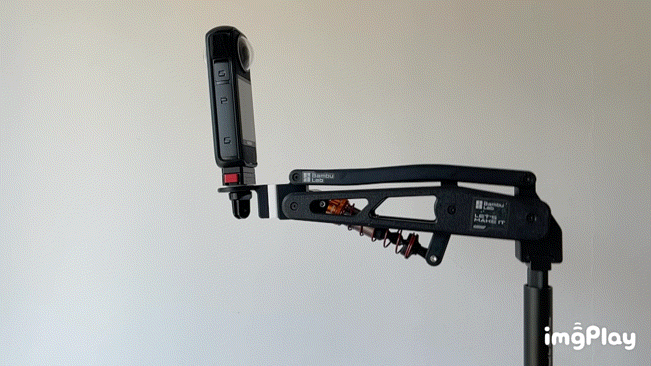

多连杆结构车拍口袋 Z 轴稳定器设计说明

各位好！今天要为大家详细介绍的是精心打造的多连杆结构的车拍口袋 Z 轴稳定器。目前展示的版本，历经三轮严谨改良与反复实验，其中的减震器可根据您的设备重量调节压缩回弹，旨在为大家带来更优质的使用体验，期待大家能在实际应用中收获便捷与惊喜。

适配设备

本稳定器兼容性出色，可与以下设备完美适配：DJI Pocket 3、GoPro 系列、Insta360 ACE PRO、Insta360 X3、Insta360 X4、Insta360 X5 ，满足多样拍摄需求。

一、打印件制作指南

1. 材料选择：考虑到车拍场景颠簸震动等复杂环境，务必选用 ABS、PETG、PETG-GF、PETG-CF 等高强度材料进行打印，确保部件在严苛使用条件下的耐用性。与主体连接部分（快拆接头）为受力部分，请在切片软件中确认是否为100%填充打印，以免在使用中因强度不够而断裂。
2. 打印方向规范：各部件的打印方向对成品强度影响显著。请严格参照预设摆盘方向操作，充分发挥 FDM 打印技术特性，从结构层面增强部件坚固程度，避免因方向错误降低稳定性。
3. 关键部件处理：23mm 球头部件采用 100% 填充打印工艺，并预留 M3 30螺丝孔位与热熔螺母安装空间。该部件需与第三方大力夹协同工作，日常使用中承受较大应力，因此强烈建议后续嵌入热熔螺母并拧紧螺丝，进一步强化其承载能力。（球头组件请严格按照说明书中所示，植入M3×5×5热熔螺母及M3*30螺丝进行加固）

二、配件清单（BOM）

三、重要使用须知

本口袋车拍稳定器属于 DIY 设备，在承载能力上存在限制。为防止螺丝松动脱落，在紧固螺丝前，建议涂抹适量螺丝胶。它能适配 DJI Pocket 3、GoPro、Insta360 ACE PRO、Insta360 X3、Insta360 X4、Insta360 X5 等主流运动相机，以及部分规格匹配的同类设备。

请务必注意，严禁搭载单反相机及其他贵重精密设备，拍摄时请搭配防丢绳使用，以免因材料强度不够或打印质量不达标减震臂发生断裂造成设备掉落损失。
