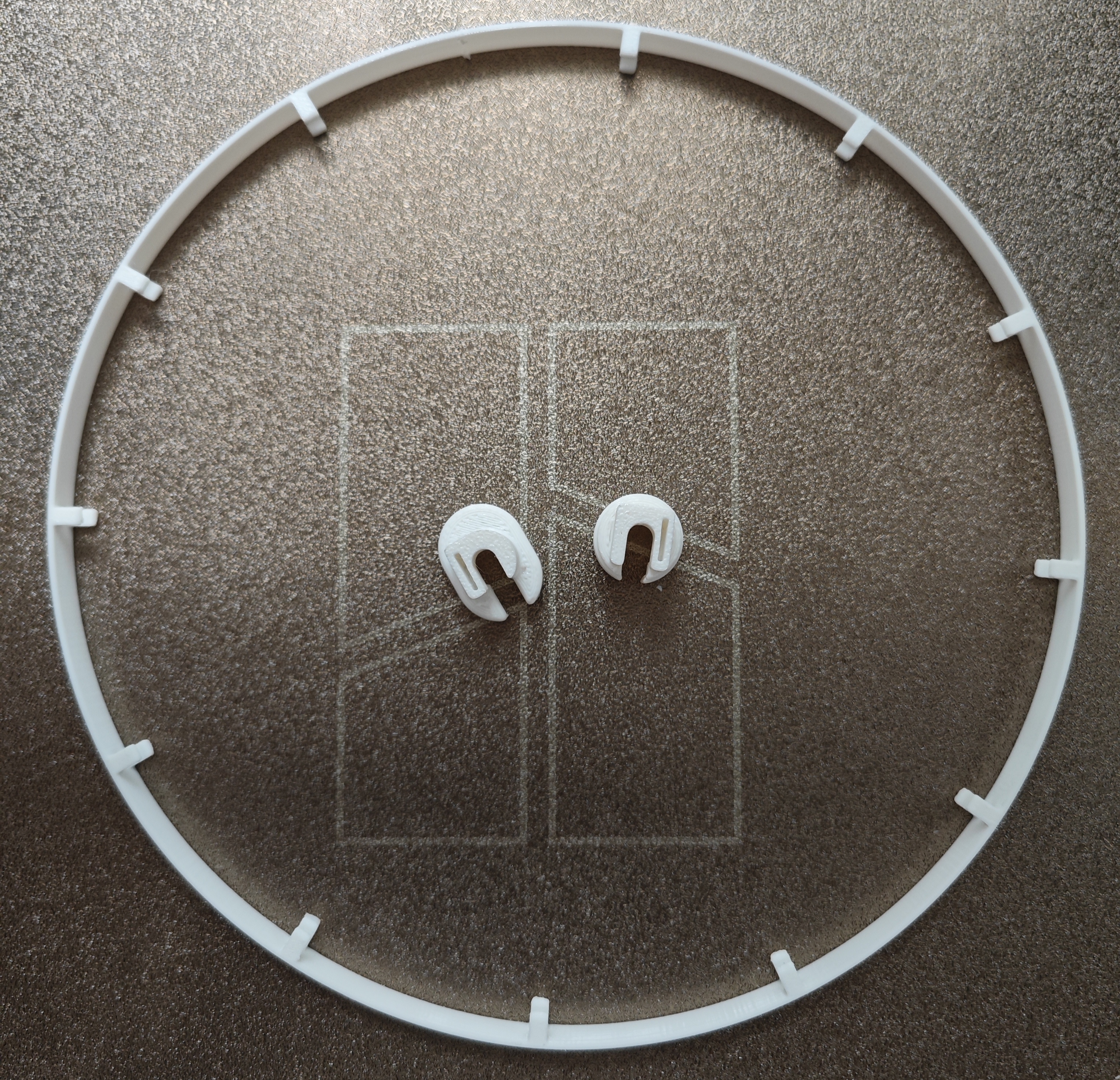

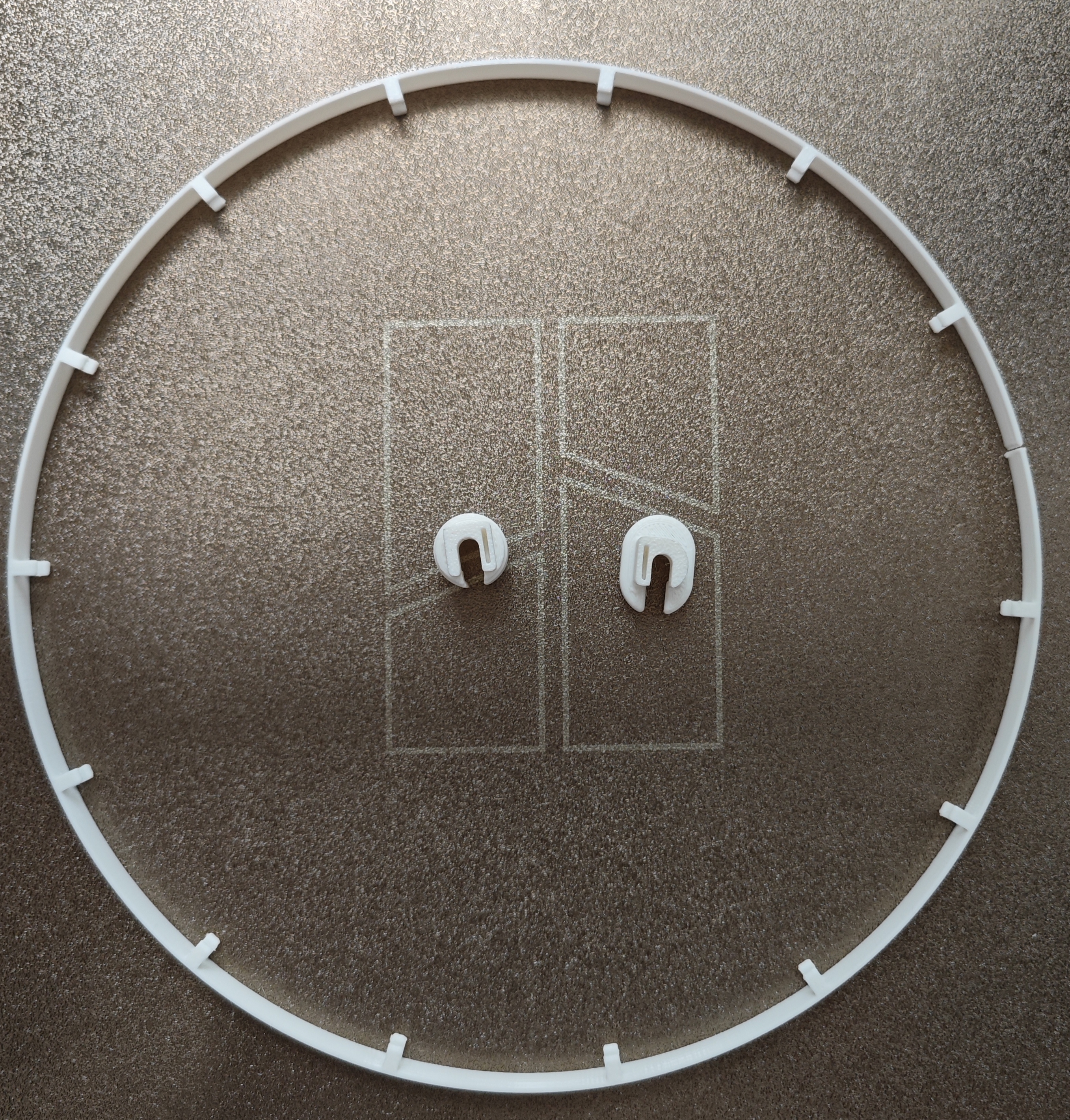

A1/A1mini 线缆束线支撑

设计理念

针对现有线缆束线支撑模型在美观性与实用性方面的不足，我进行了全新设计。通过精准测量与多次迭代测试，最终打造出这款专为A1/A1mini系列打造的极简风格线缆管理解决方案。

版本更新记录

参数规格

产品优势

• ✨ 极致轻量化：超轻重量，几乎不影响设备运动性能
• 🎨 简约美学：精巧体积，完美融入设备整体设计
• 🔒 可靠固定：卡扣设计，确保线缆稳定不松动
• 💰 经济节能：极低耗材需求，打印成本优势明显
• 🛡️ 持久耐用：柔性结构设计，抗疲劳性能出色

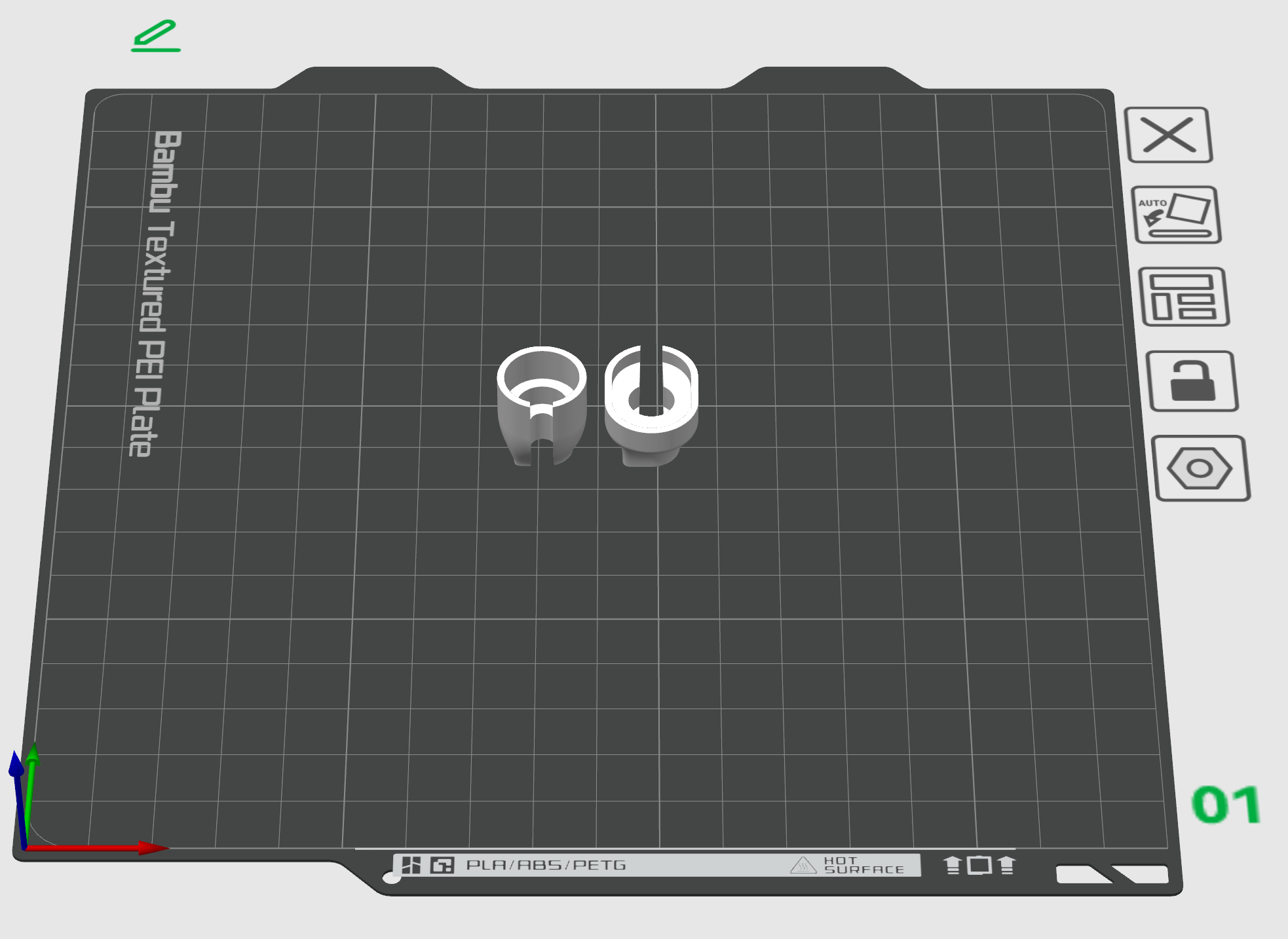

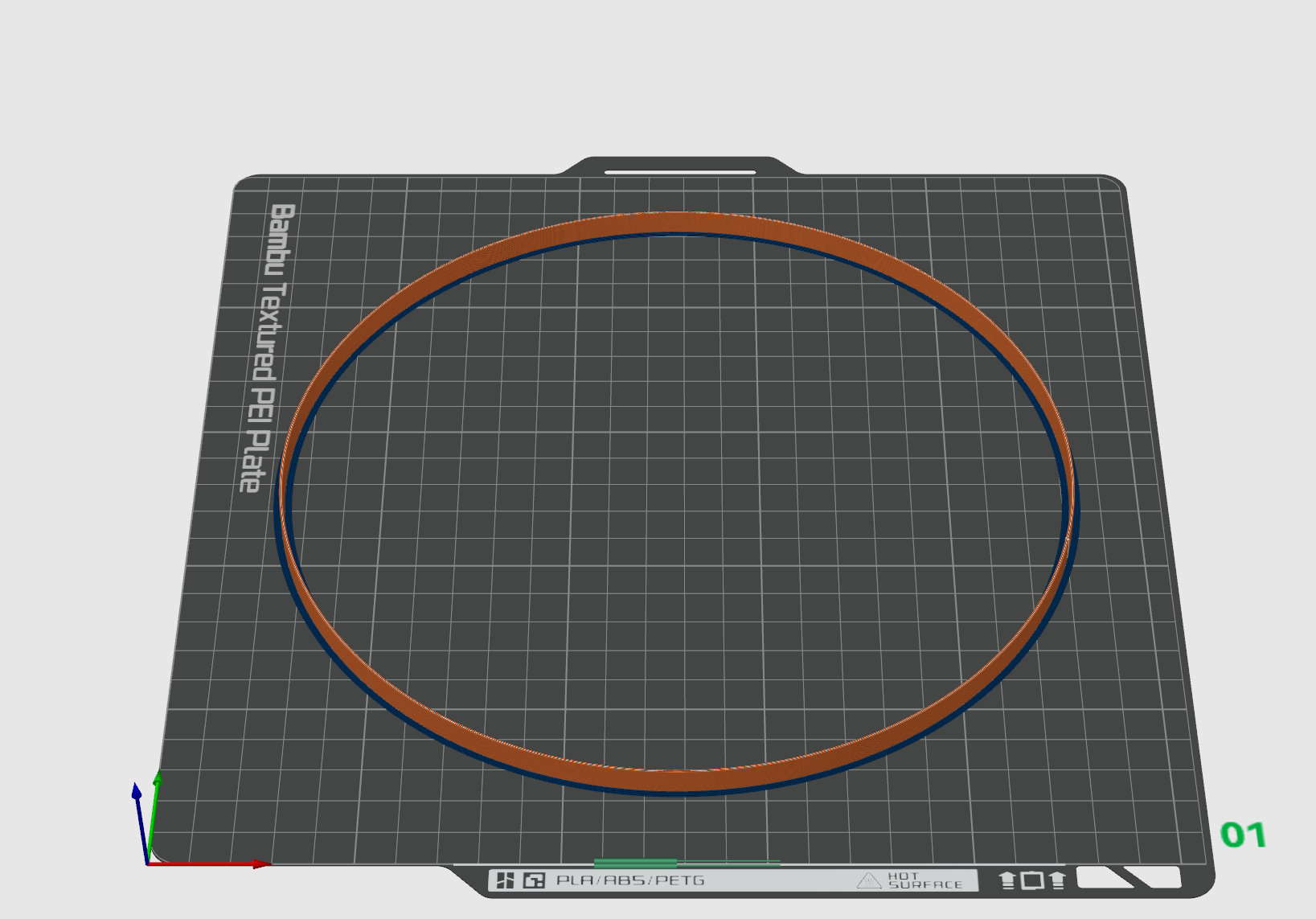

打印指南

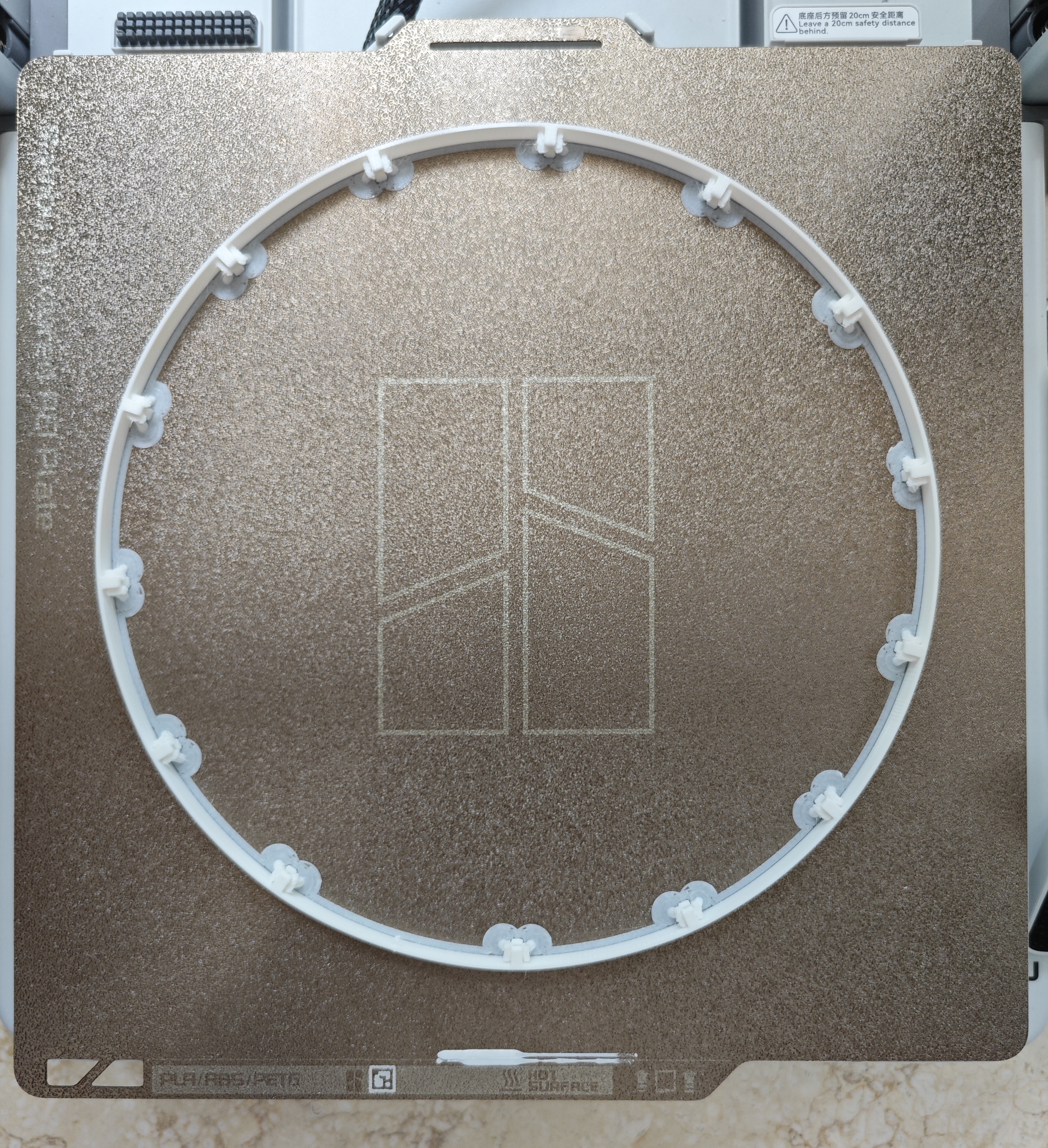

支撑策略

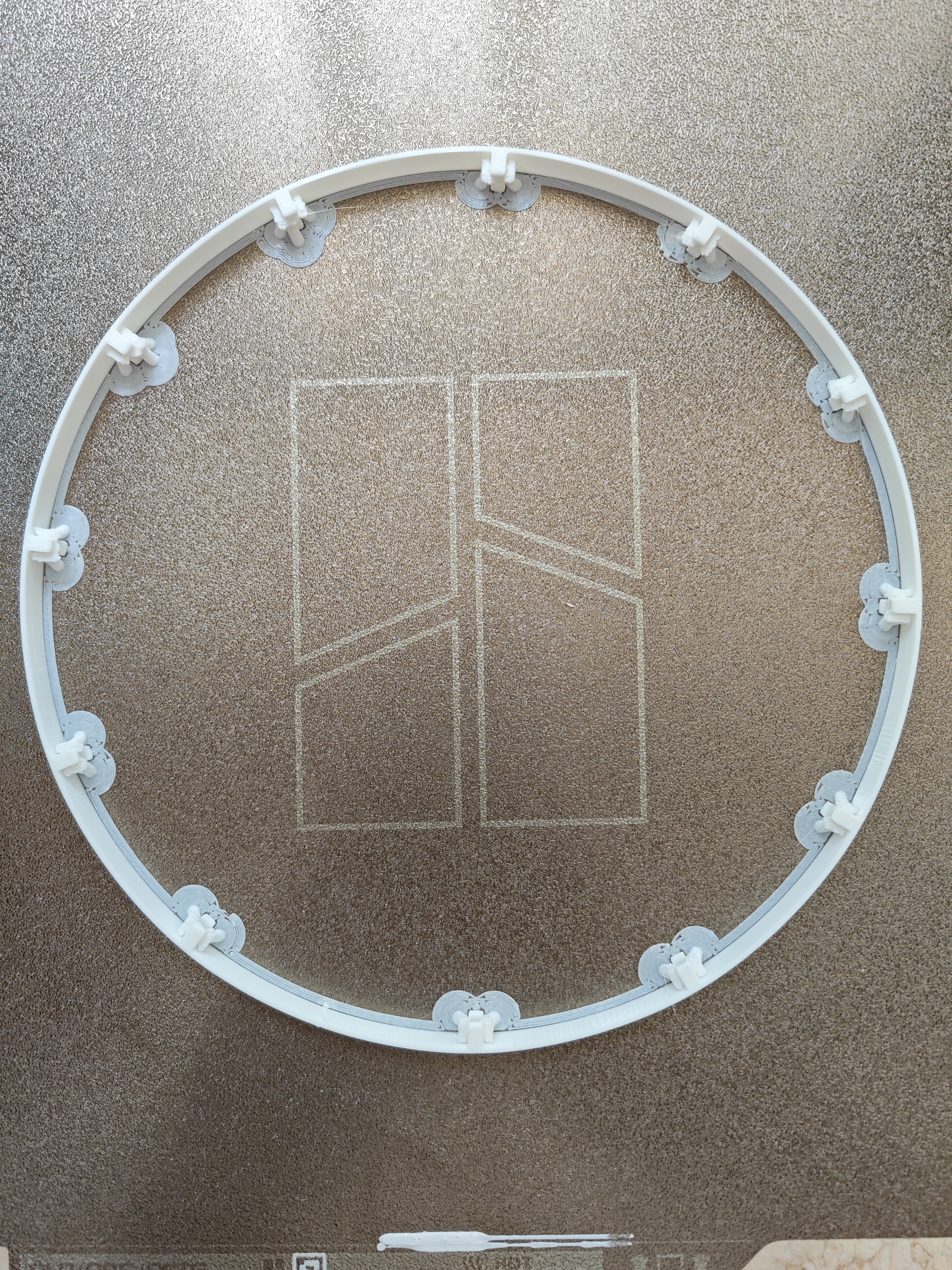

• 整体打印：采用倒置外部支撑，易于拆除且内部光滑
• 分体打印：可获得更佳外观

材料选择

• [首选] PETG：卓越的耐用性与柔韧性
• [可选] PLA：注意环境湿度与长期脆性问题
• [必需] 预处理：确保打印平台清洁与材料干燥

参数建议

• 层高：0.12mm（更佳表面质量）
• 附着：启用Brim功能（防止翘边）
• 温度：根据耗材特性调整

🛠️ 安装指南

1. 前期准备与后处理

• 外观检查：检查模型外观是否完整，检查连接端槽内无残留物
• 打磨处理：检查支撑带是否存在打印残留或毛刺，如有必要，可使用砂纸等进行轻微打磨，确保表面光滑无阻碍。

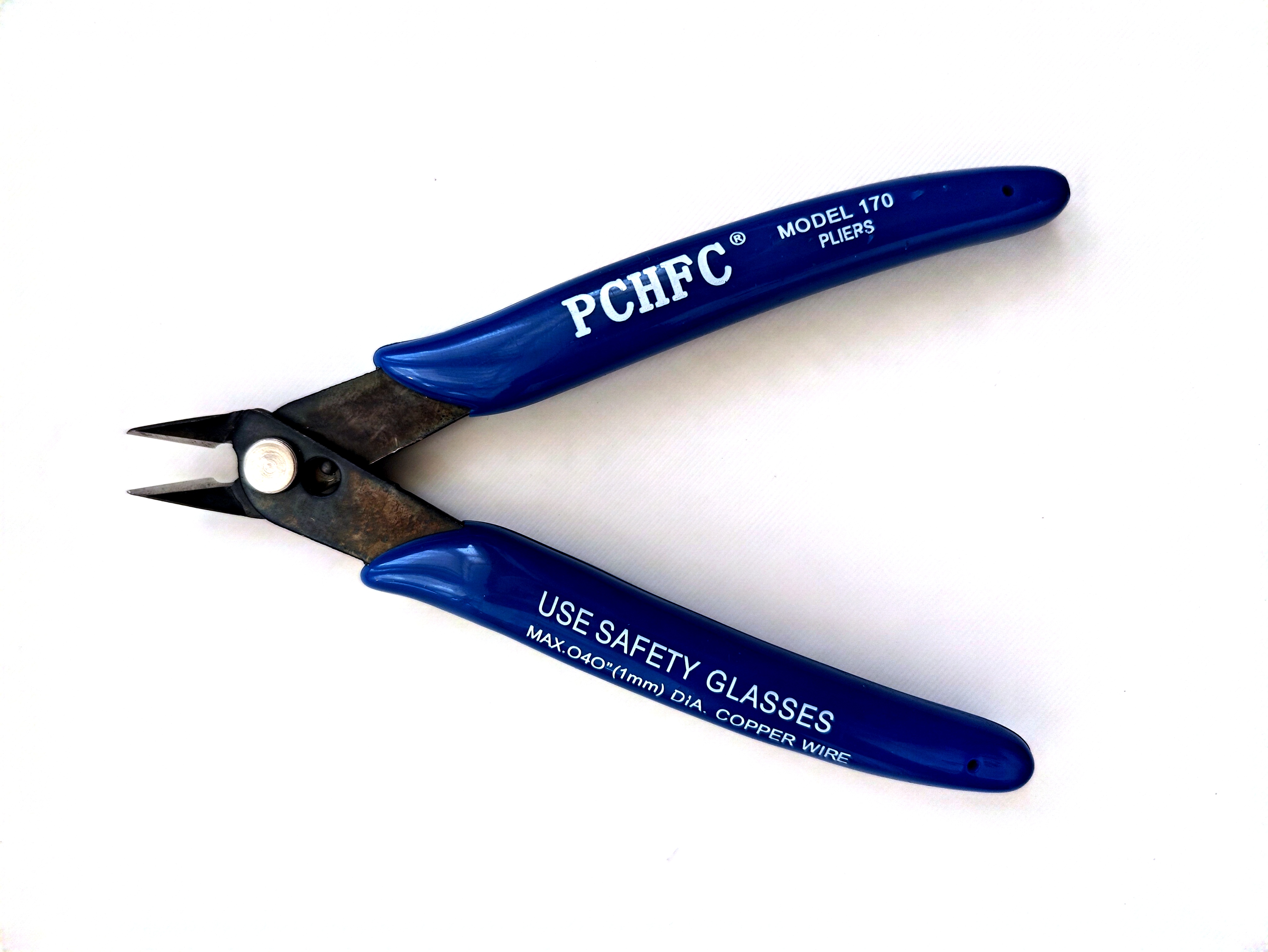

• 拆除支撑：打印完成后，请等待模型完全冷却至室温，再使用水口钳等工具小心拆除所有支撑。

2. 安装步骤

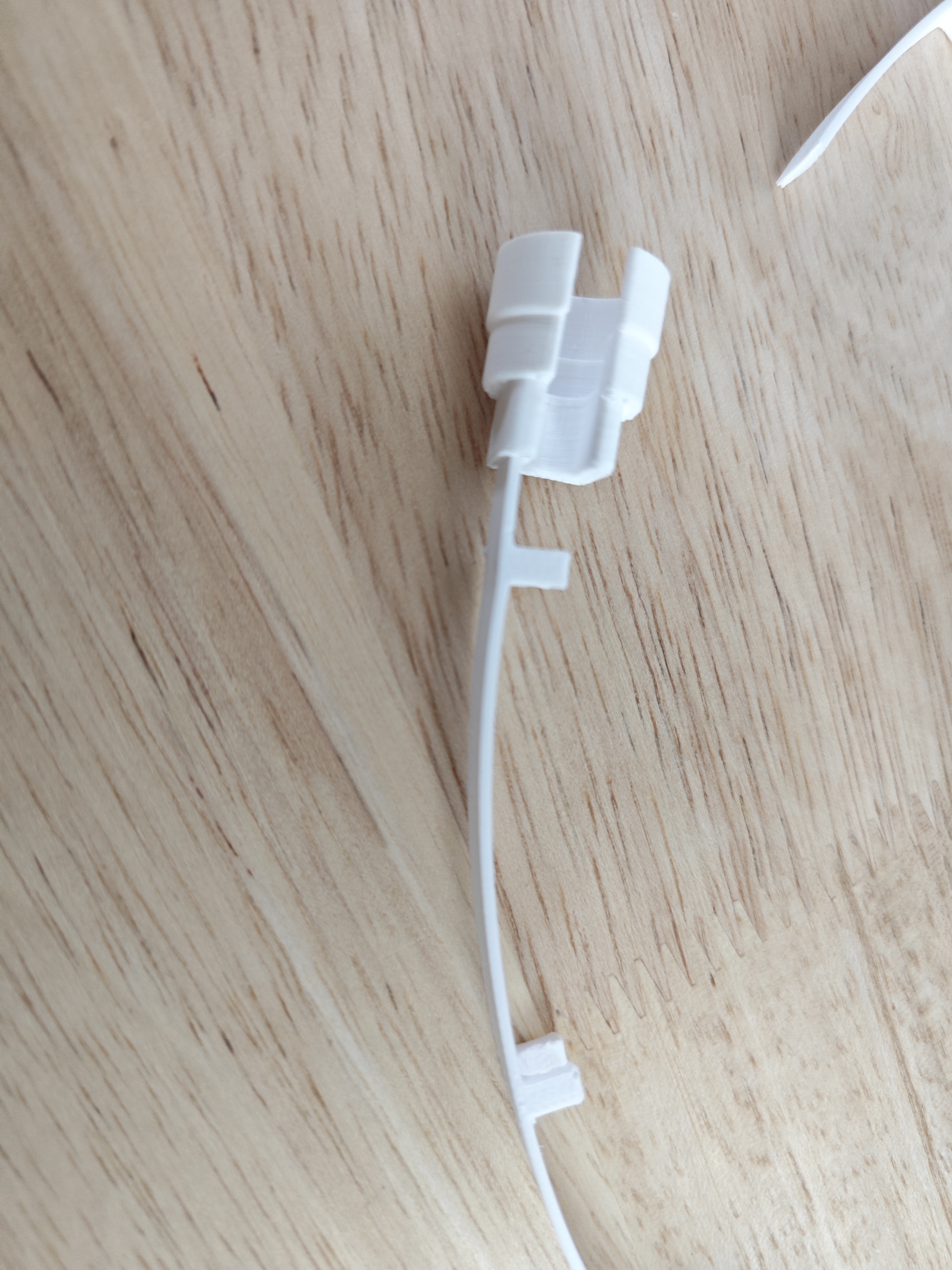

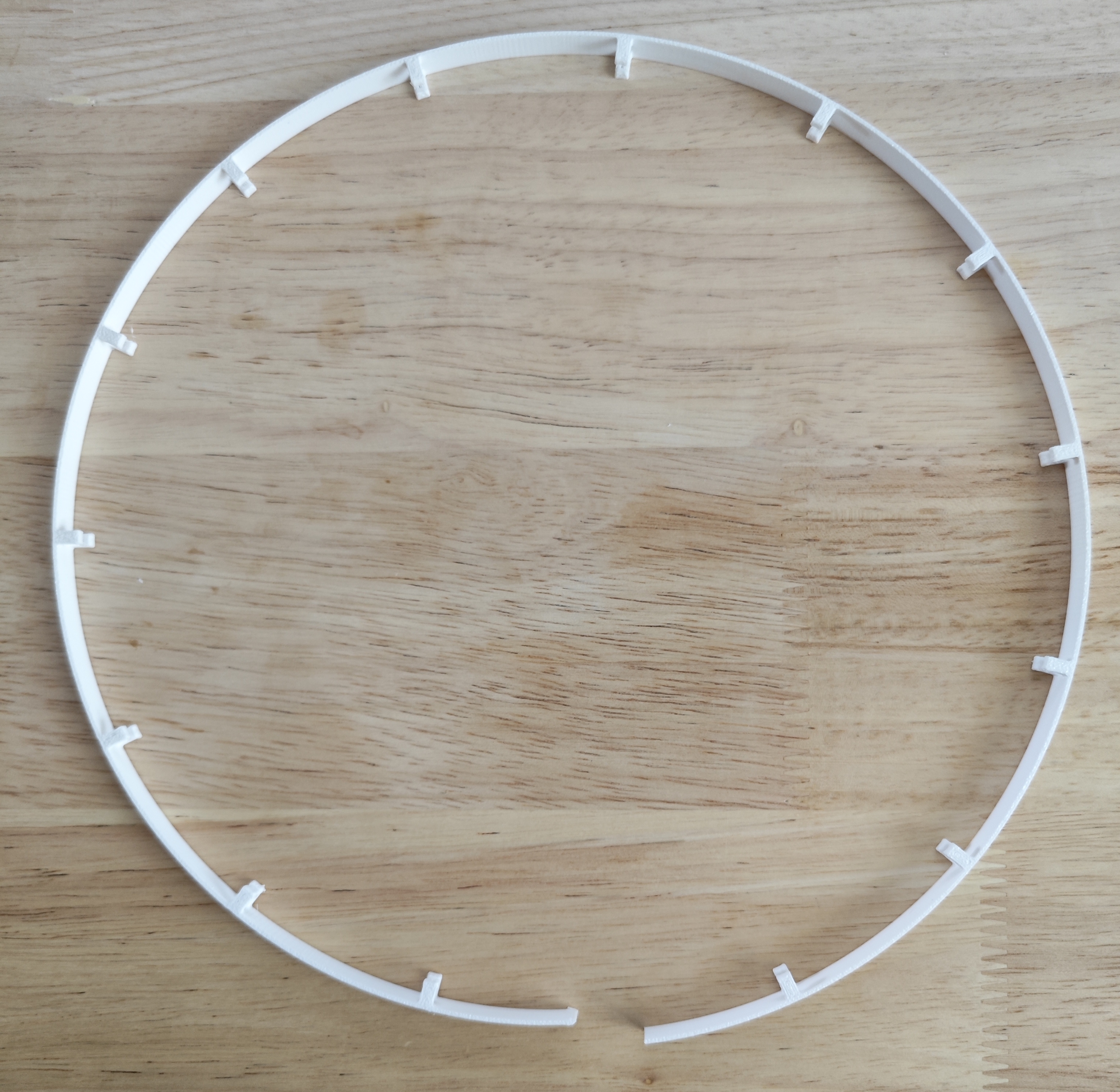

步骤一：裁剪束线带主体

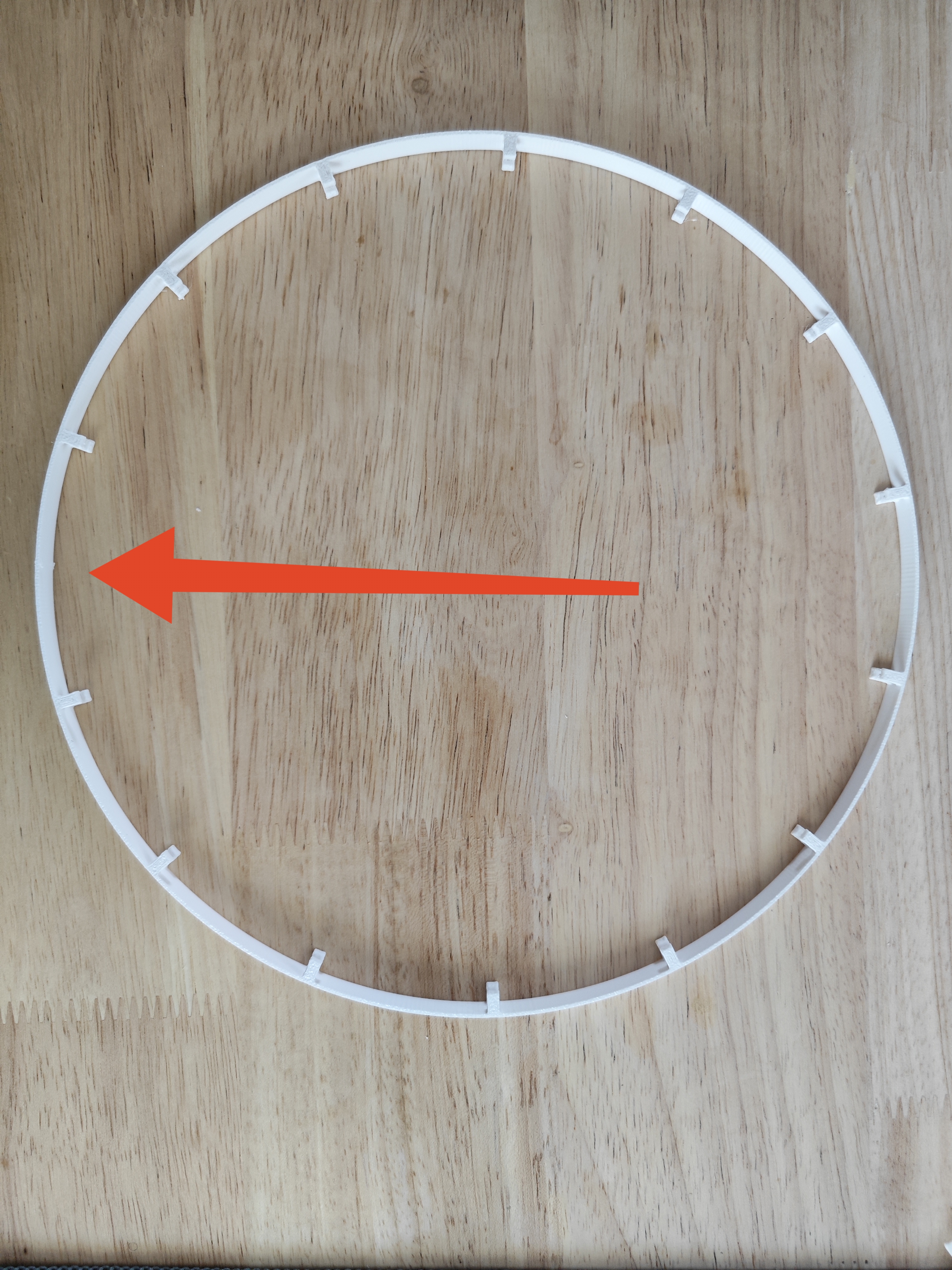

• 找到束线支撑带上最宽的一段。

• 沿着其中间的接缝（Z轴接缝预设位置）将其剪断，分成两部分。

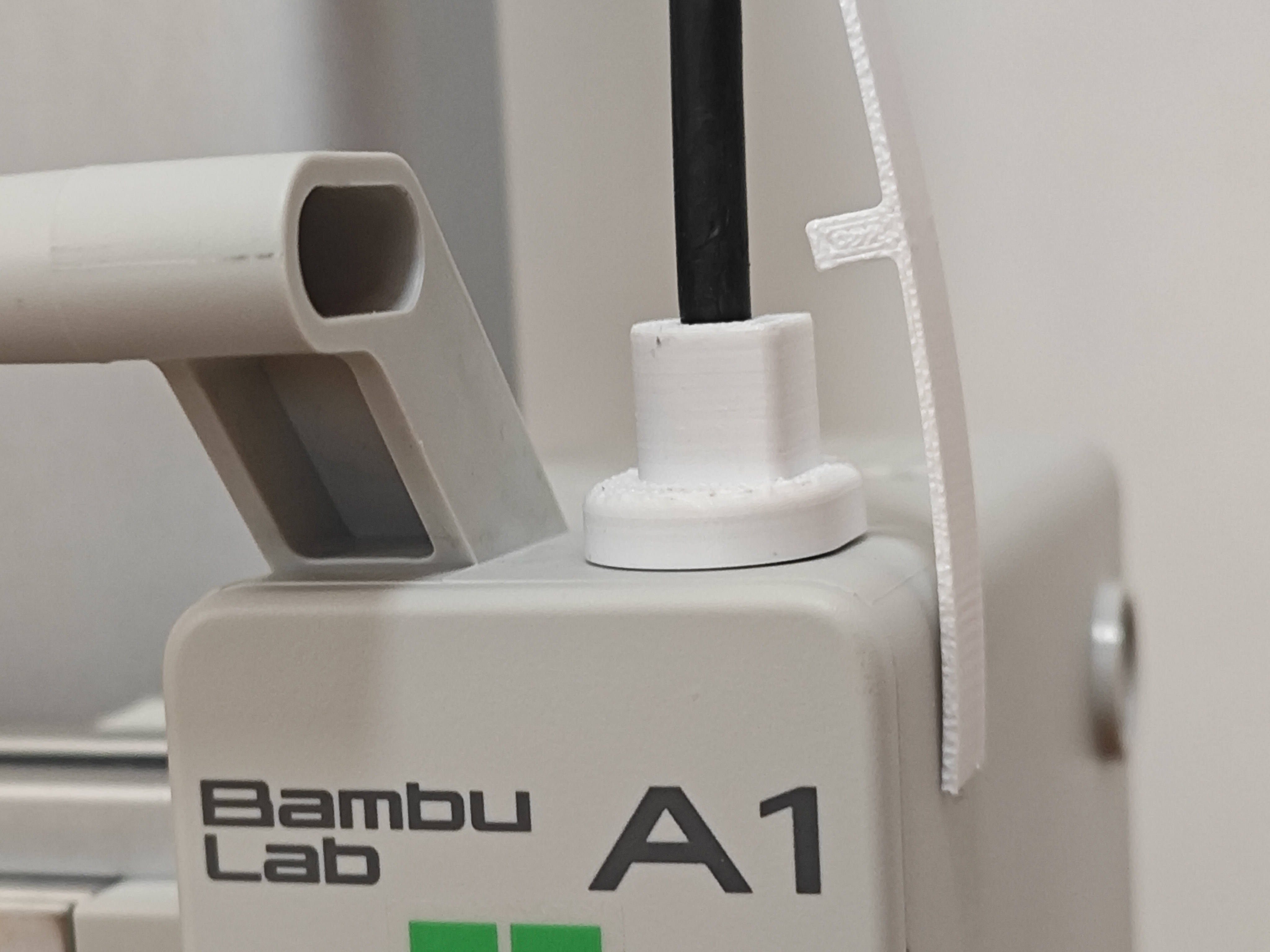

步骤二：安装左侧（打印头侧）连接端

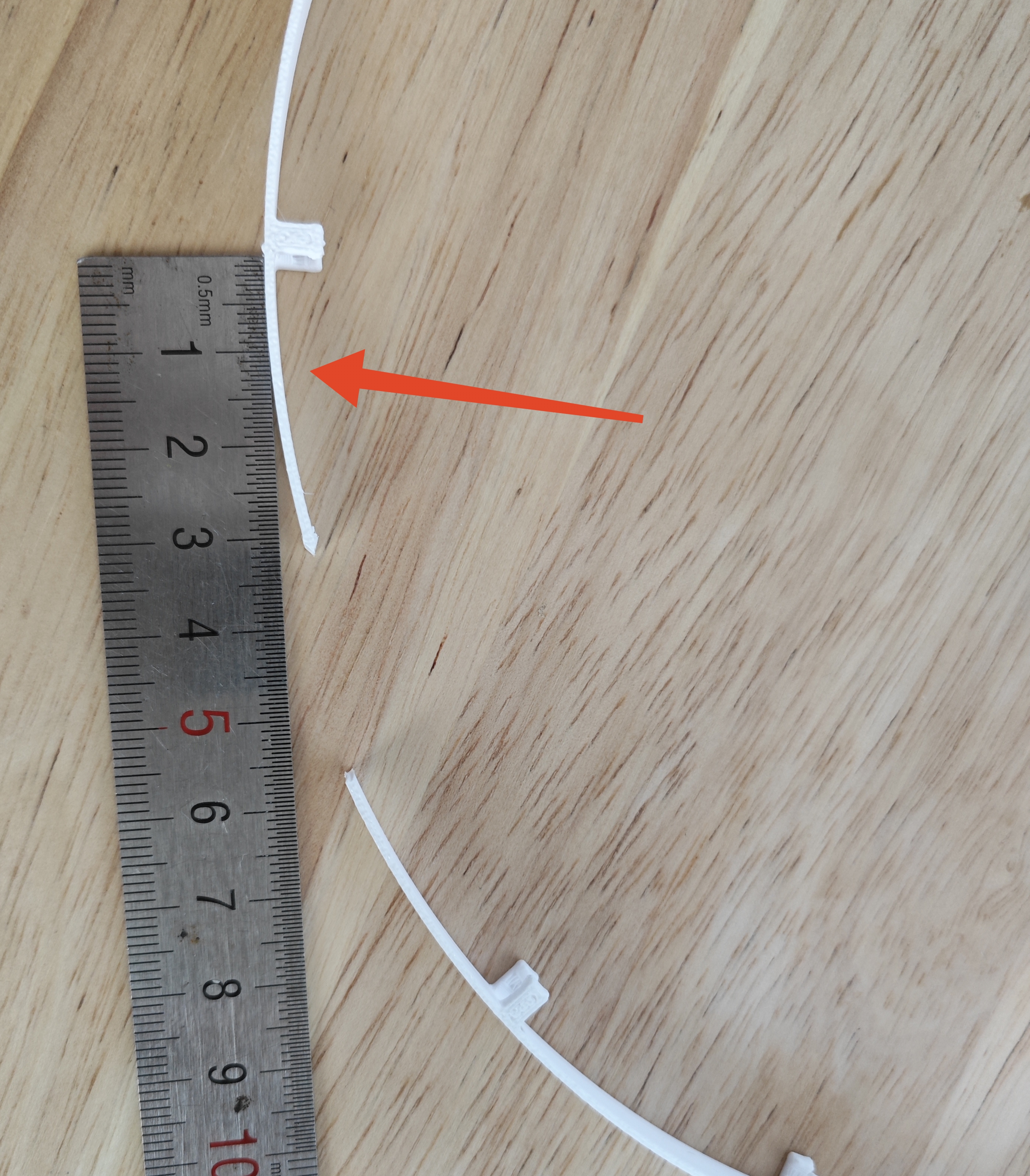

1. 预裁剪：将剪下的束线支撑带（用于打印头的侧一端）靠近连接端的部分，裁剪至距离第一个卡扣约 12mm-20mm左右(根据实际情况，可先安装比对长度，再裁剪)。
2. 确认方向：确保连接端的开口方向朝向打印机后方。

3. 预组装：先将此连接端与束线支撑带组装好再安装到线缆上。注意：若无法顺利插入，请轻微打磨束线支撑带端口，直至可轻松安装。





步骤三：固定线缆

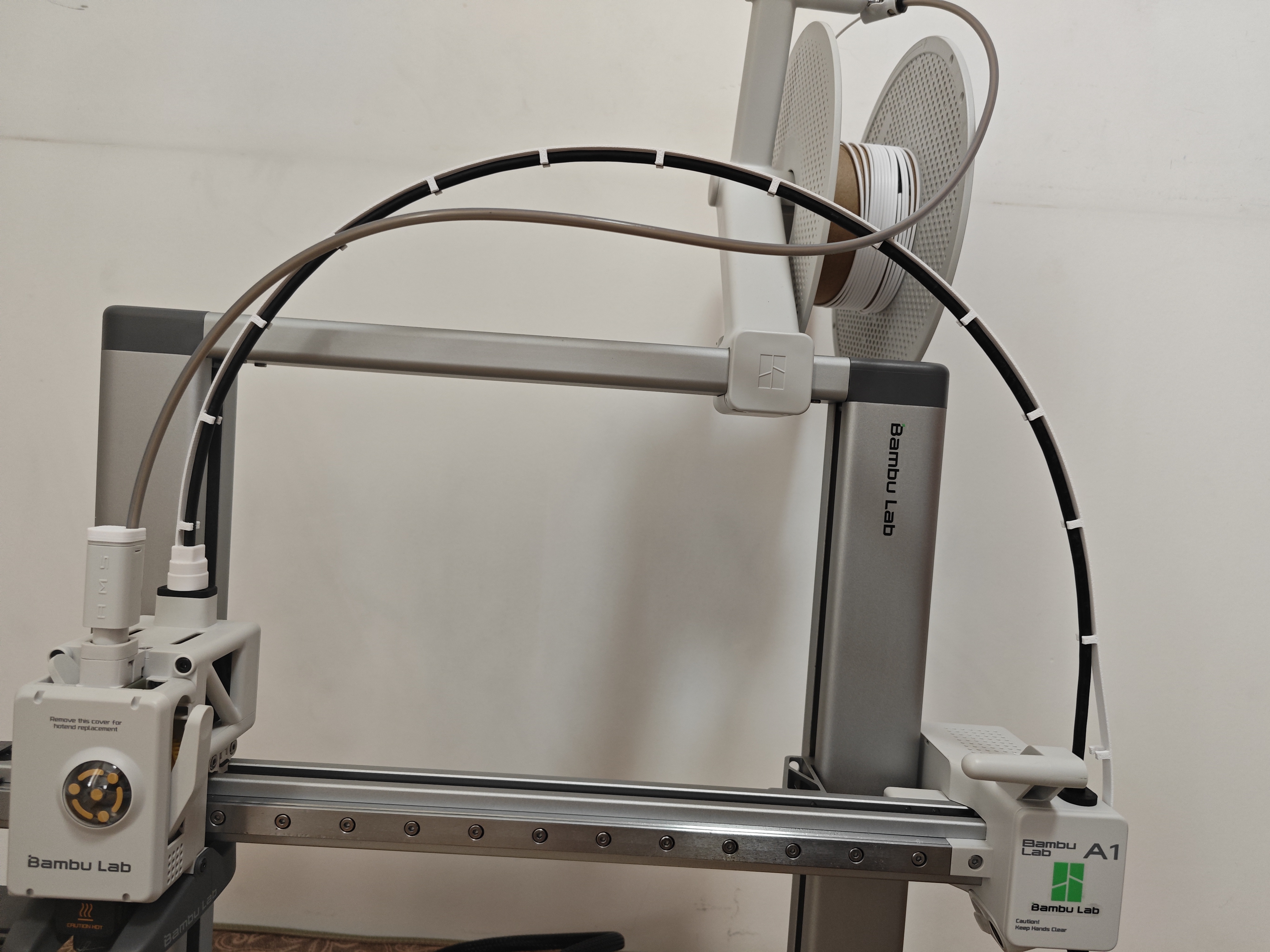

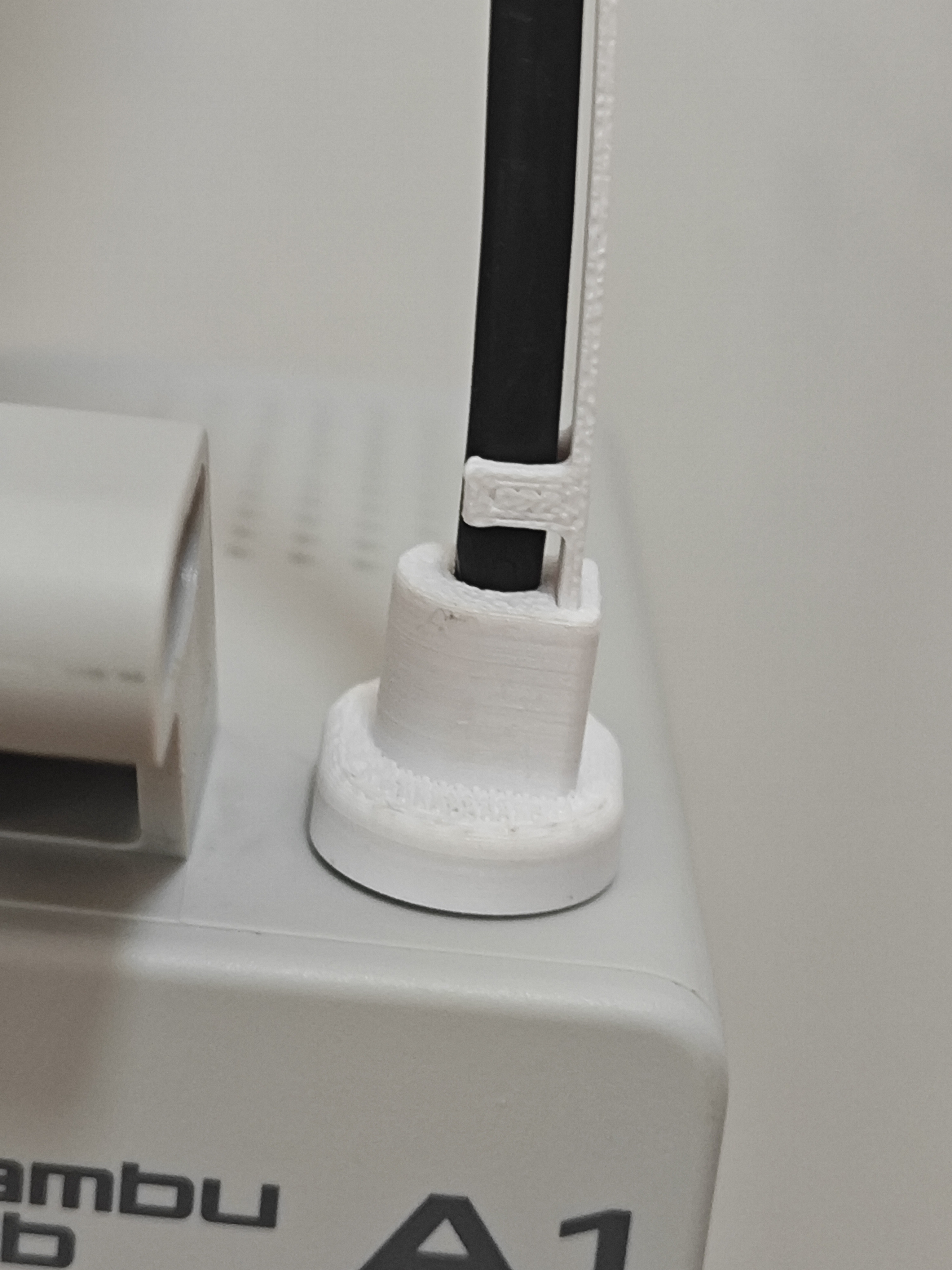

• 将已安装好一侧的束线支撑带沿着线缆走向，依次扣上所有卡扣。
• 关键：最后一个卡扣暂时不要扣上，以便后续调整长度。

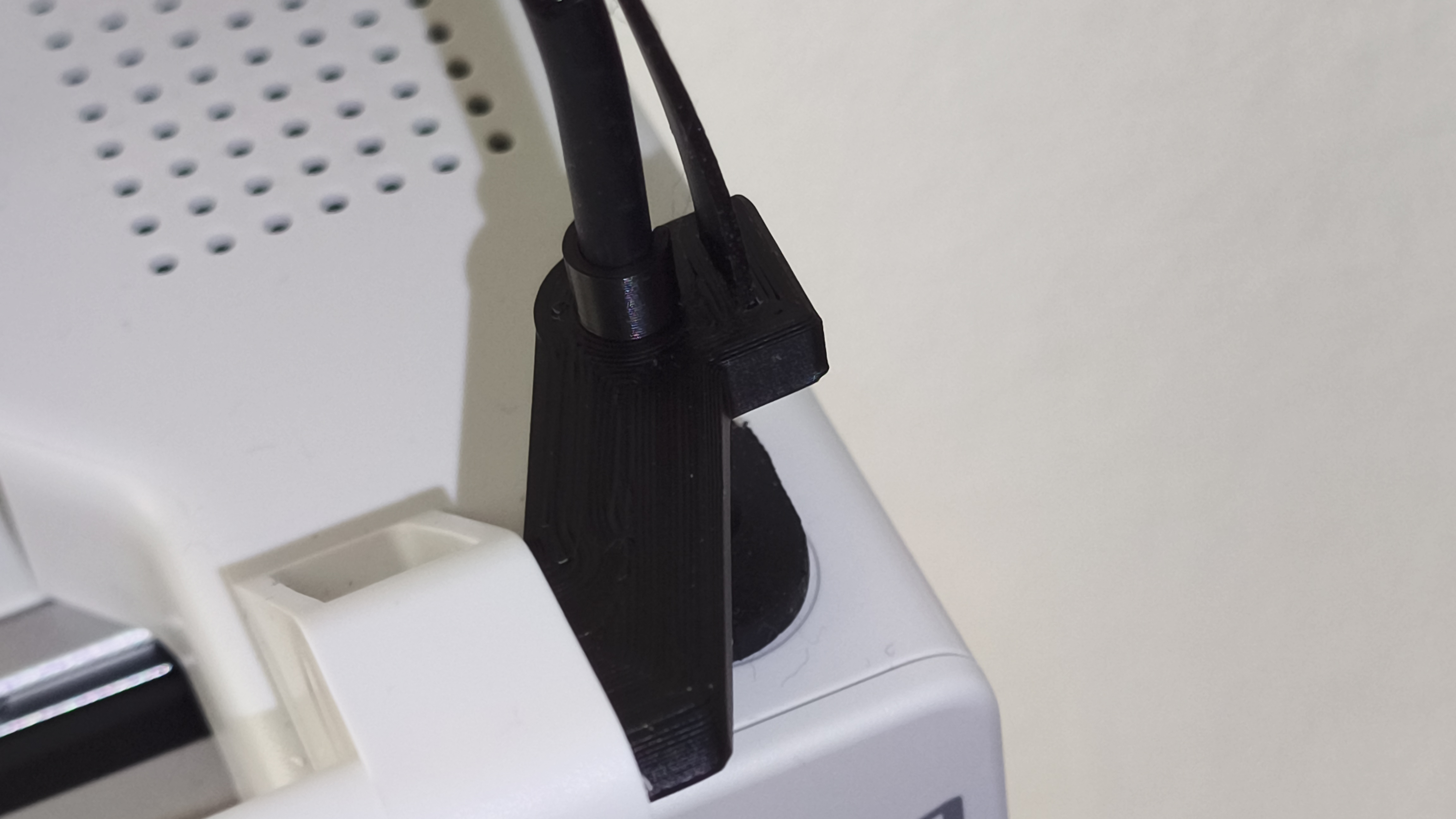

步骤四：安装右侧连接端并最终固定

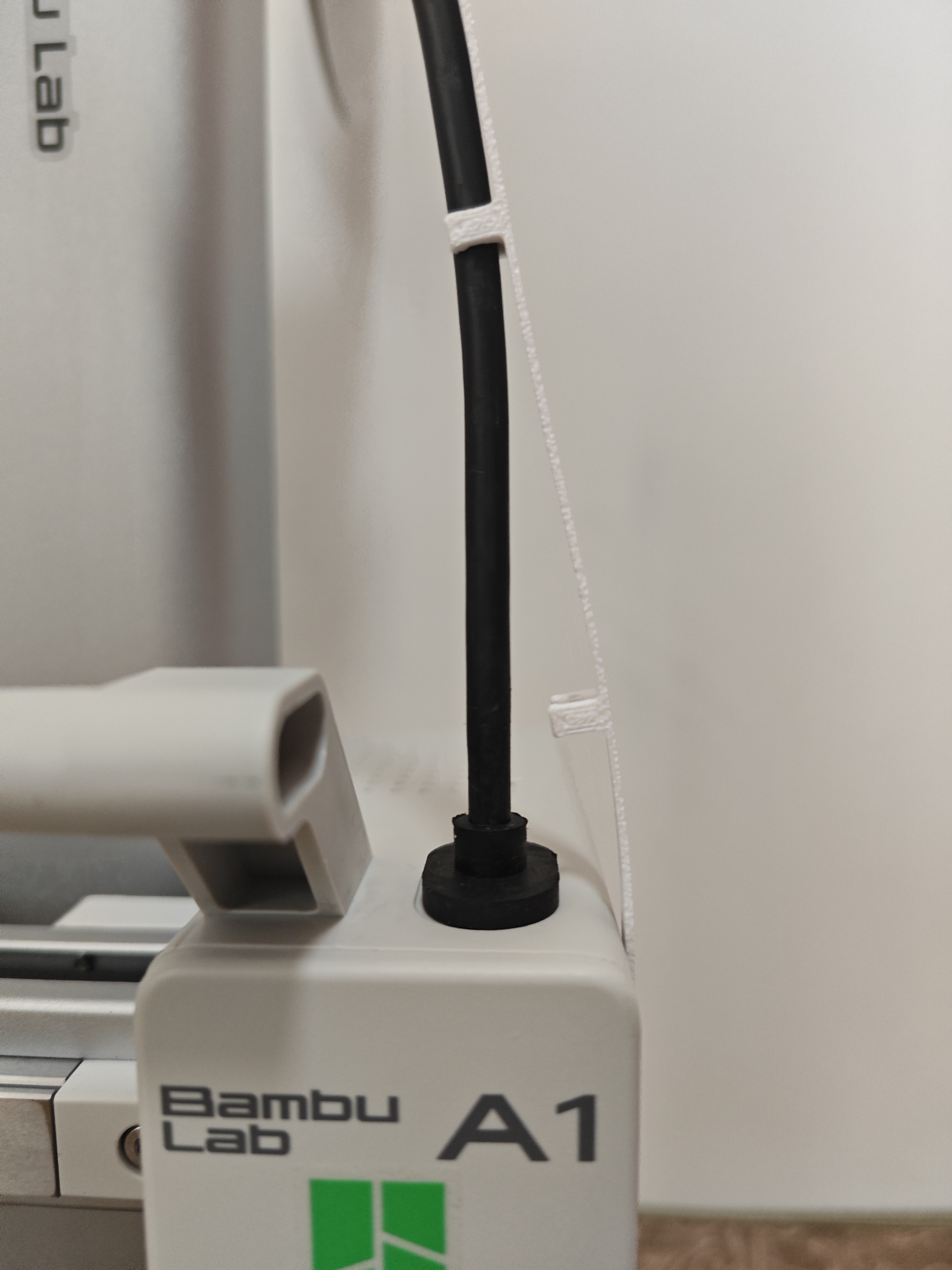

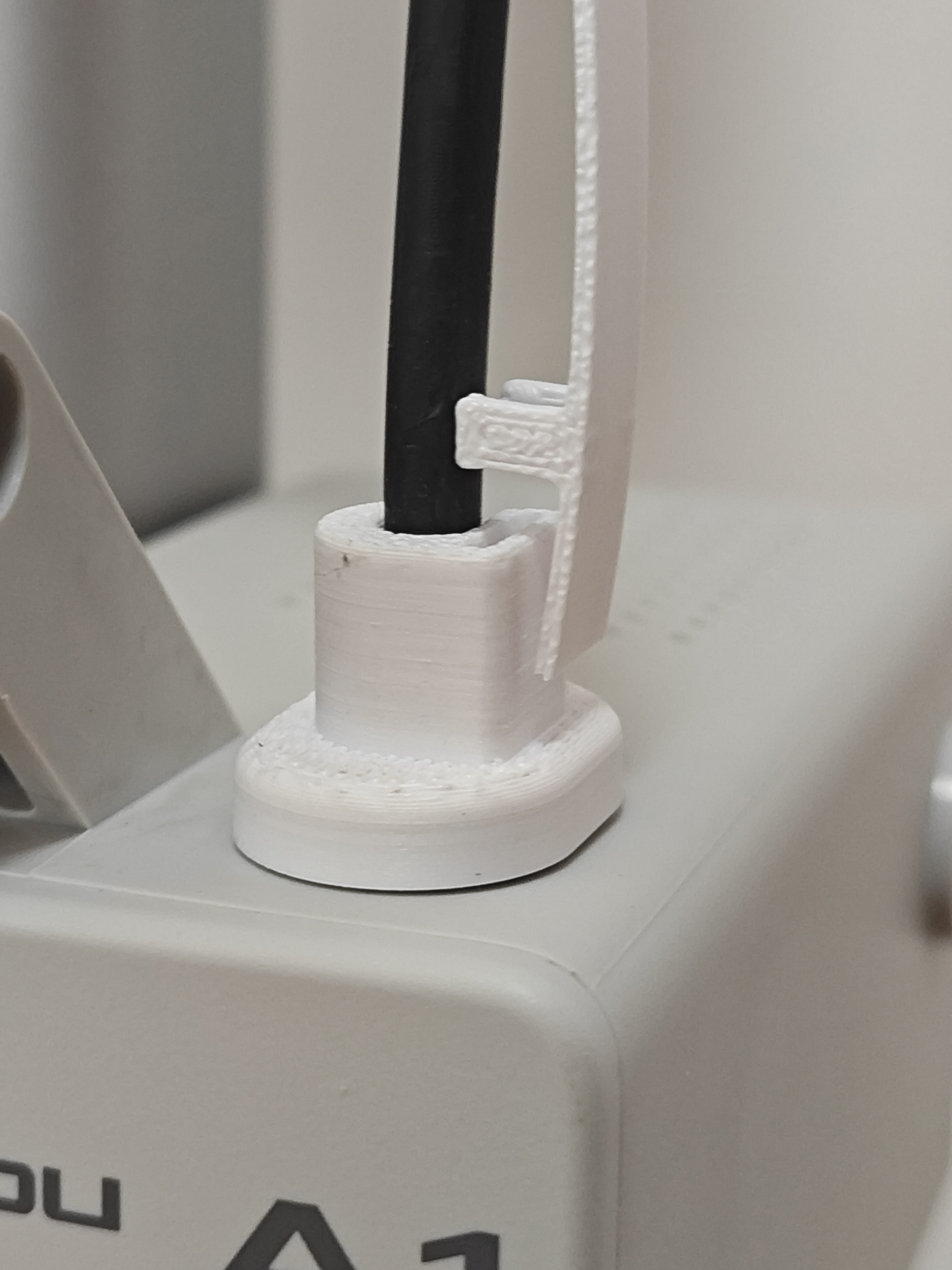

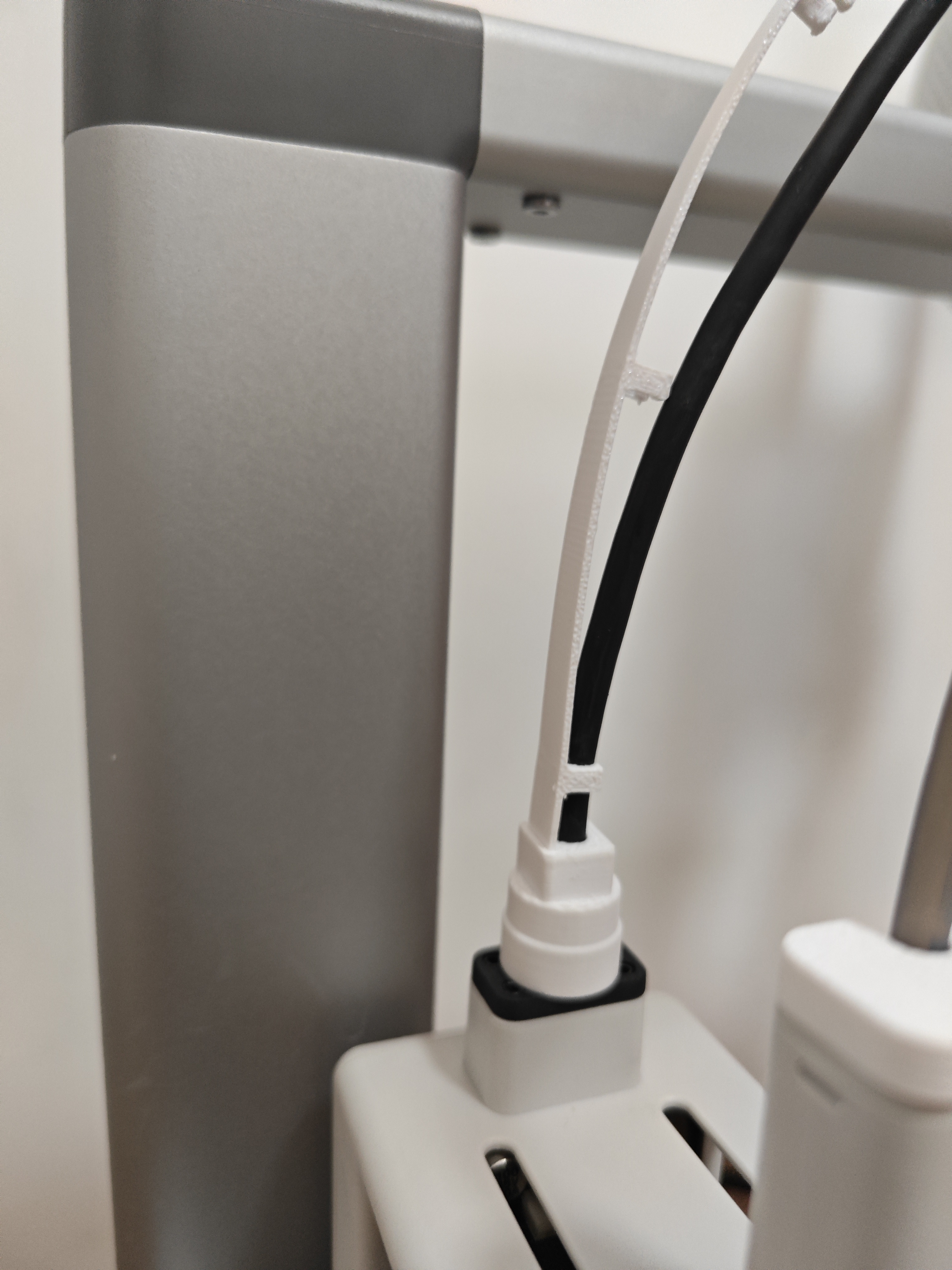

1. 安装另一端：将束线支撑带另一端的连接端安装到打印机右侧，同样确保其开口朝后。
2. 确定长度：理顺线缆，确定束线支撑带的合适长度，保证线缆处于自然松弛状态，不会过紧或过松。
3. 裁剪与安装：裁剪掉多余长度后，将右侧连接端插入其 5mm 深的安装槽中固定。
4. 完成安装：最后，扣上之前预留的最后一个卡扣，完成全部安装。
5. 调整束线带：安装完成后束线支撑带形状弧度不够圆滑，可以手动进行弧度曲线调整，让线缆弧度曲线更佳。

温馨提示：操作时请勿强行弯折线缆或用力过猛，确保所有卡扣及连接端都卡入到位，以免影响打印头正常运动。

❓ 常见问题解答

Q1: 支撑结构拆除困难怎么办？
A: 确保模型完全冷却，使用水口钳等工具从缝隙处小心撬开。冷却后的材料脆性增加，更易拆除。

Q2: 连接端槽口组装困难如何改善？
A: 确保槽内清洁无残留，打印尺寸准确。必要时可轻微打磨束线支撑带端口或槽口内部。

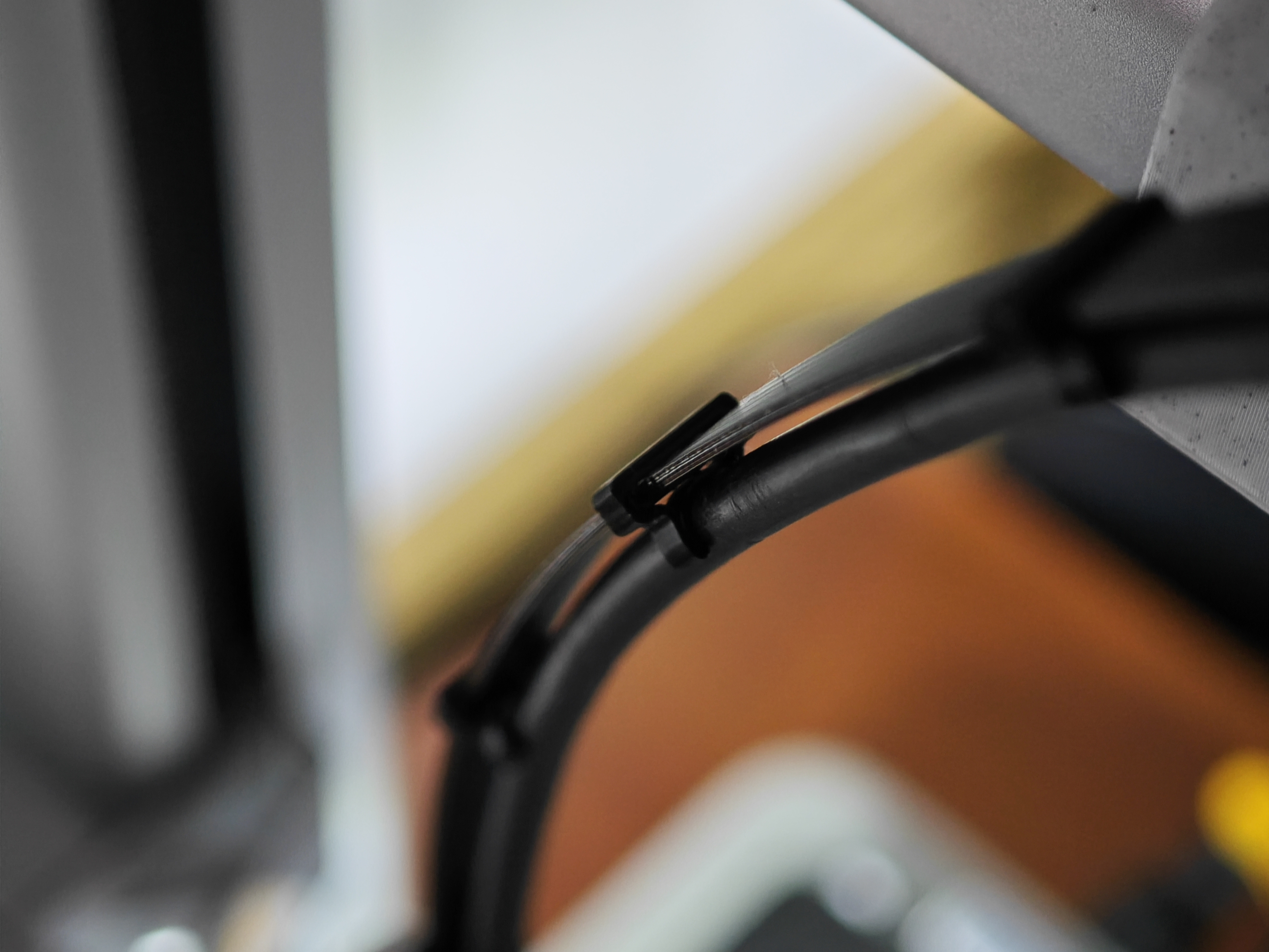

Q3: 安装后线缆有划伤或痕迹？

A1: 卡扣没打印好或支撑没拆除干净会有毛刺，强行安装会损坏线缆，建议打印完成后清理打磨处理一下卡扣内的毛刺等瑕疵。安装后可能会对线缆产生轻微痕迹。
