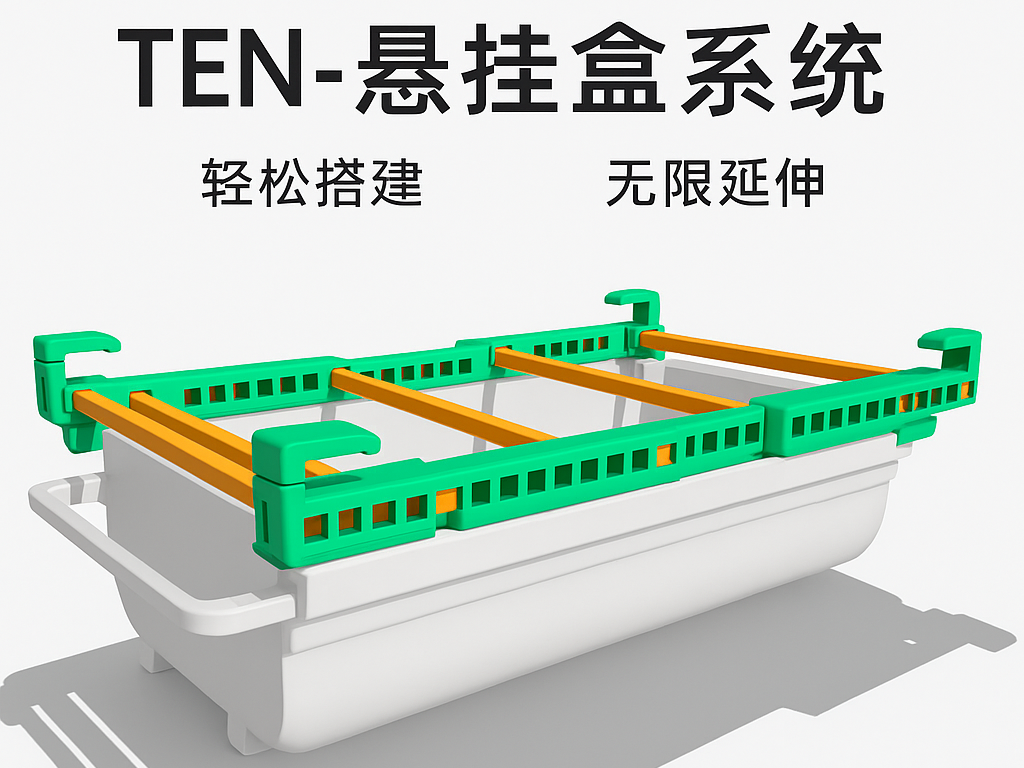

TEN悬挂盒系统

TEN悬挂盒系统，采用组装搭配的方式，选择适配合适零件装配出适合自己冰箱的悬挂盒，妥善利用冰箱垂直空间，增加储存位置和分类空间。

悬挂盒无需支撑，可随意按需选配打印。配件均支持TEN系列自由组装拓展。

• TEN-悬挂圆弧盒
• TEN-悬挂方盒
• TEN-挂钩
• 方形柱销生成器

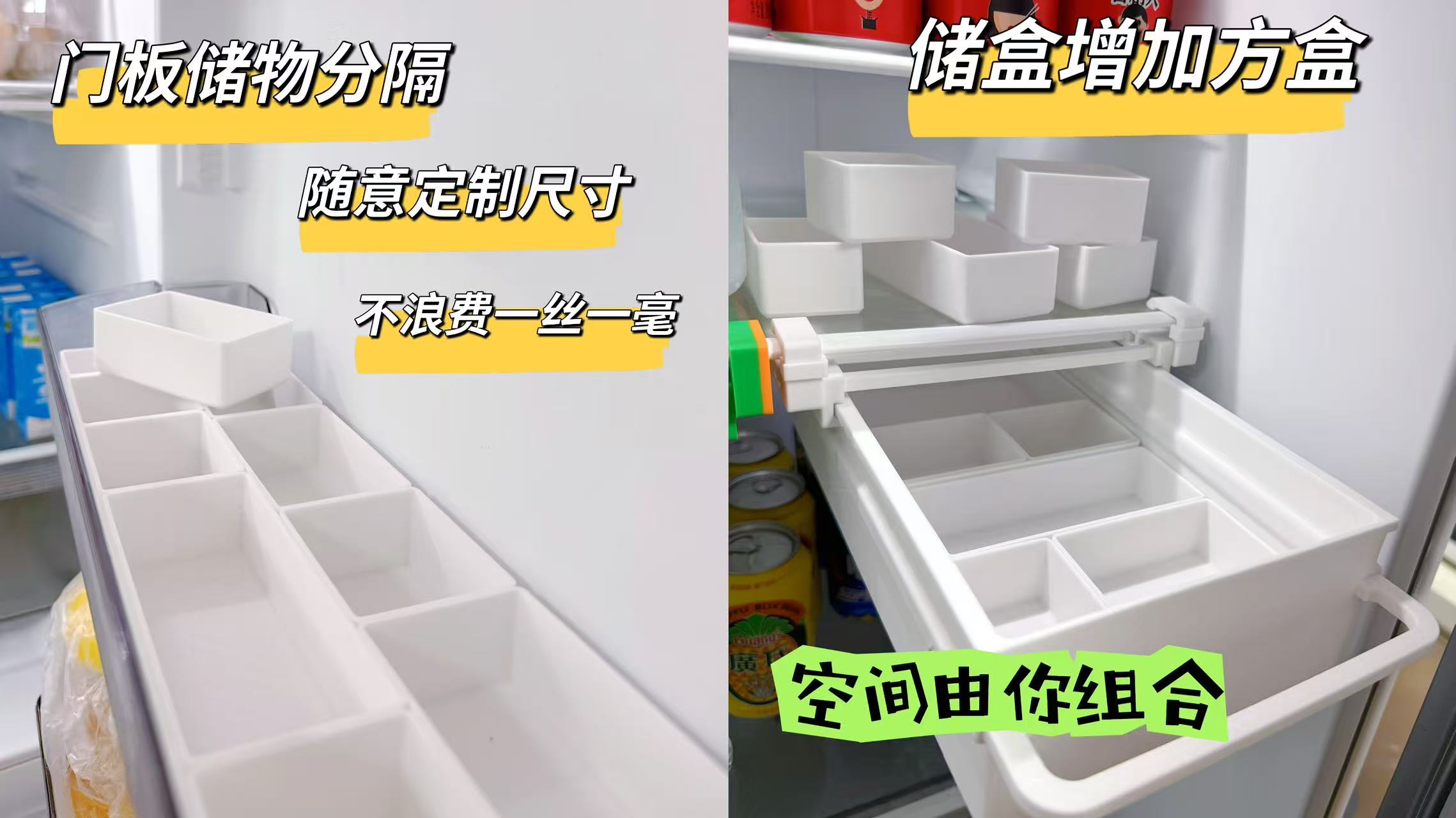

• 抽屉分盒-可定制化
• (持续开发)

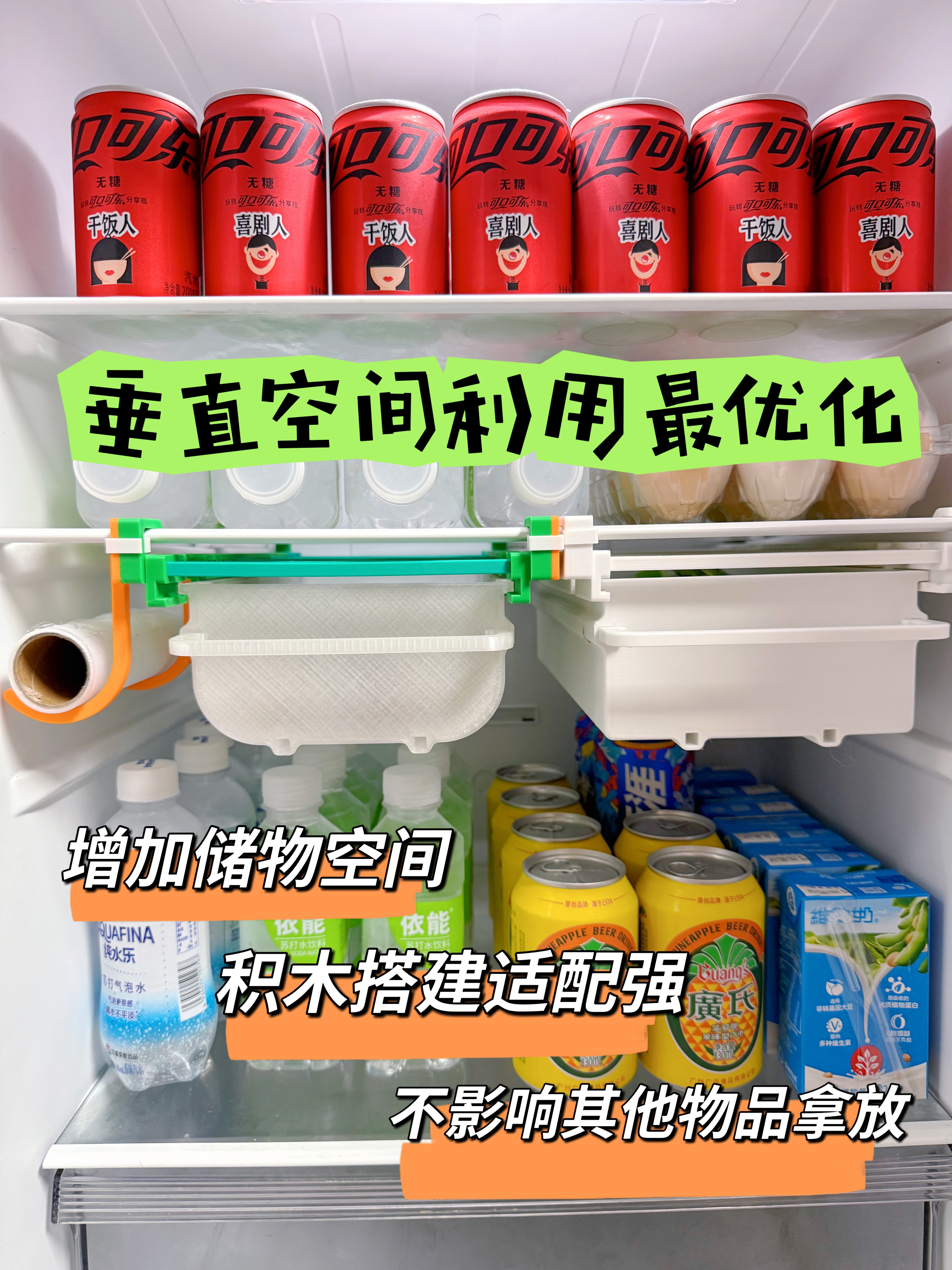

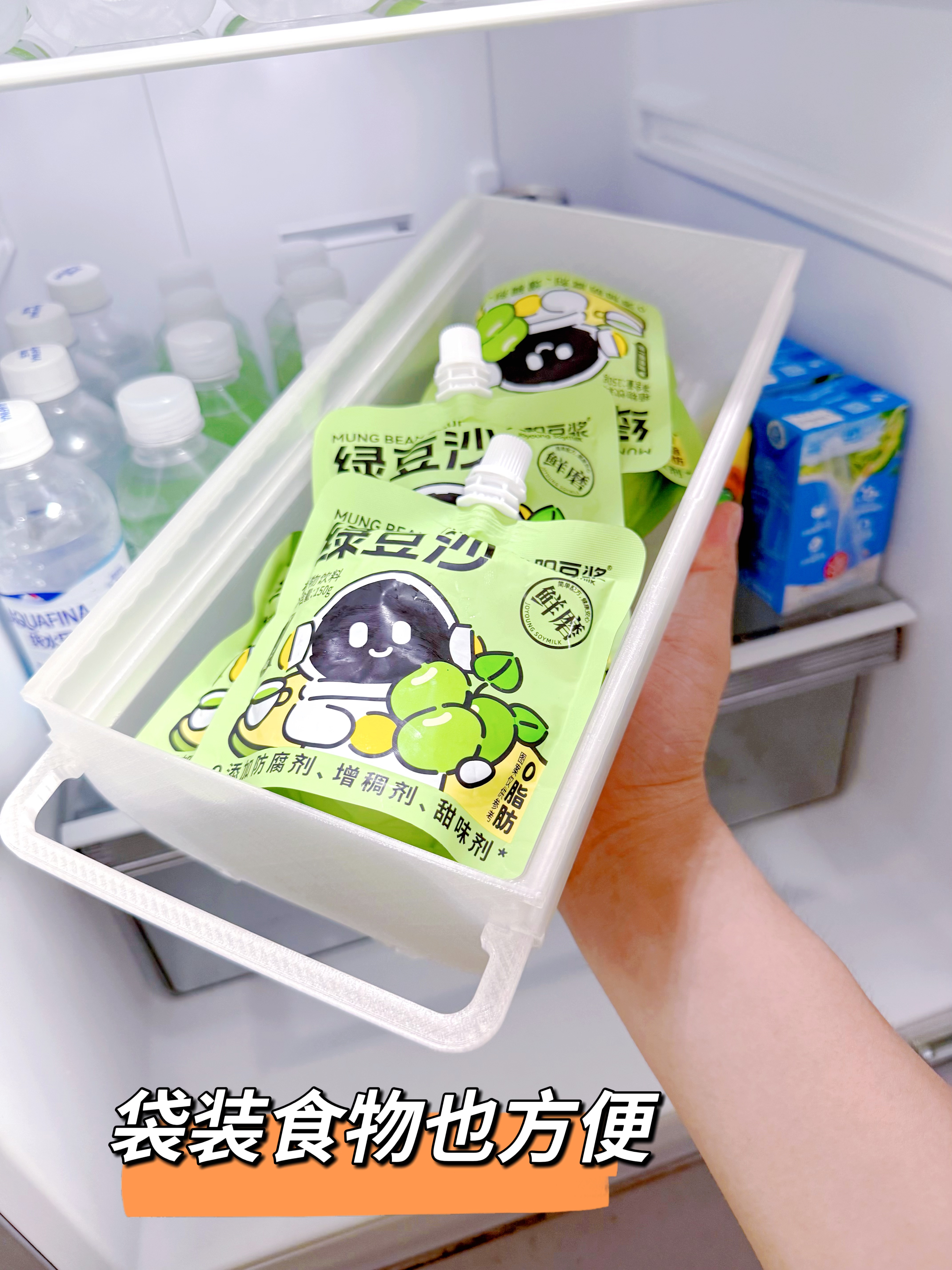

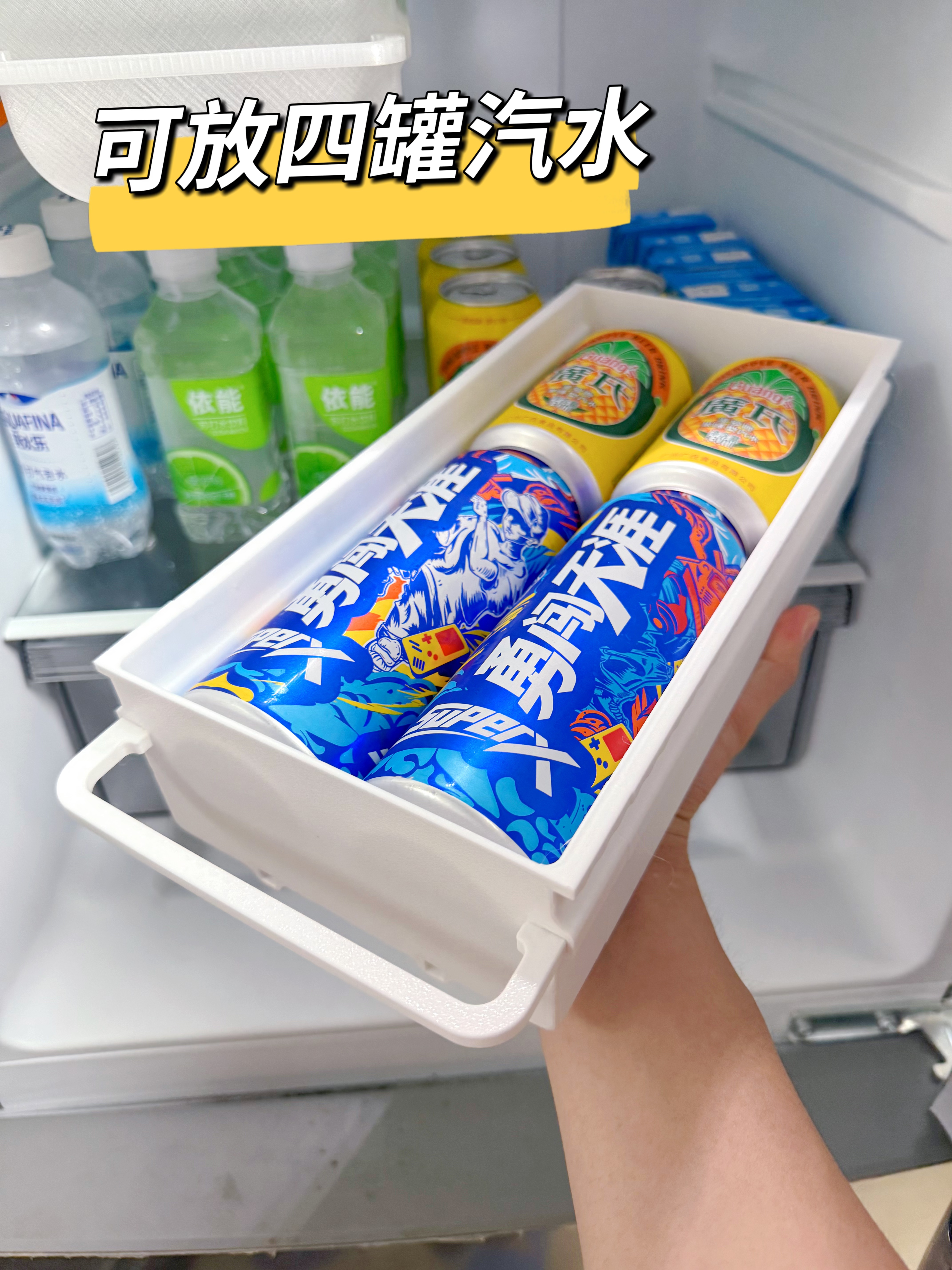

拓展仓盒可支持放置饮料、水果、料包、糖水包、面膜等。

打印指南

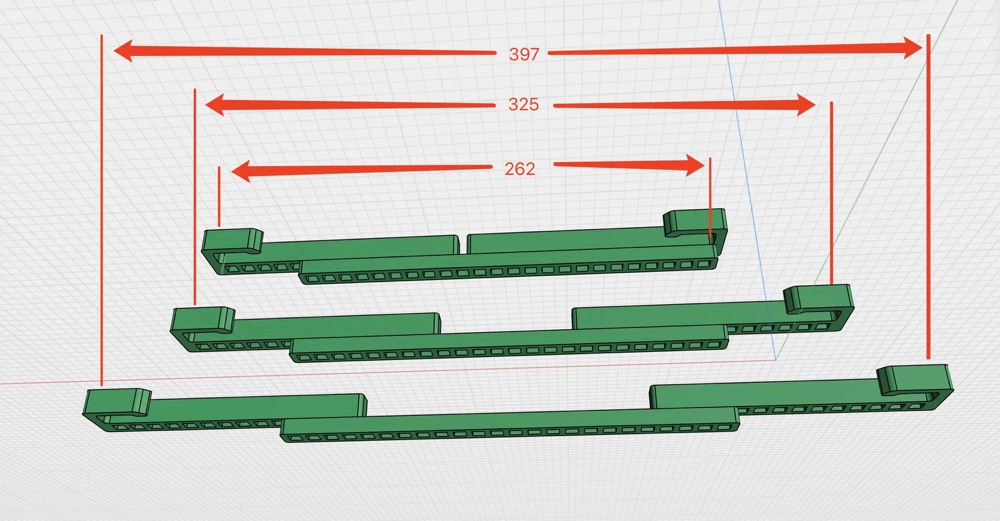

1. 首先测量冰箱夹层玻璃的纵深尺寸，置物架支持262mm - 397mm尺寸。不在此范围的尺寸谨慎使用。

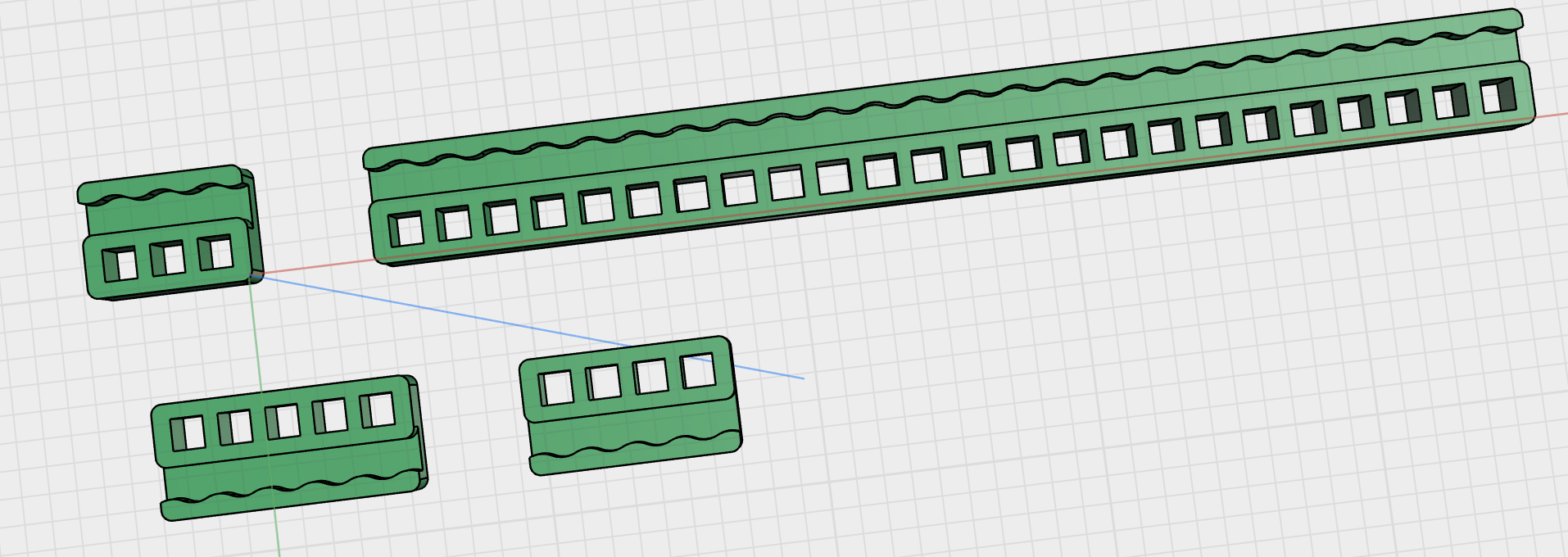

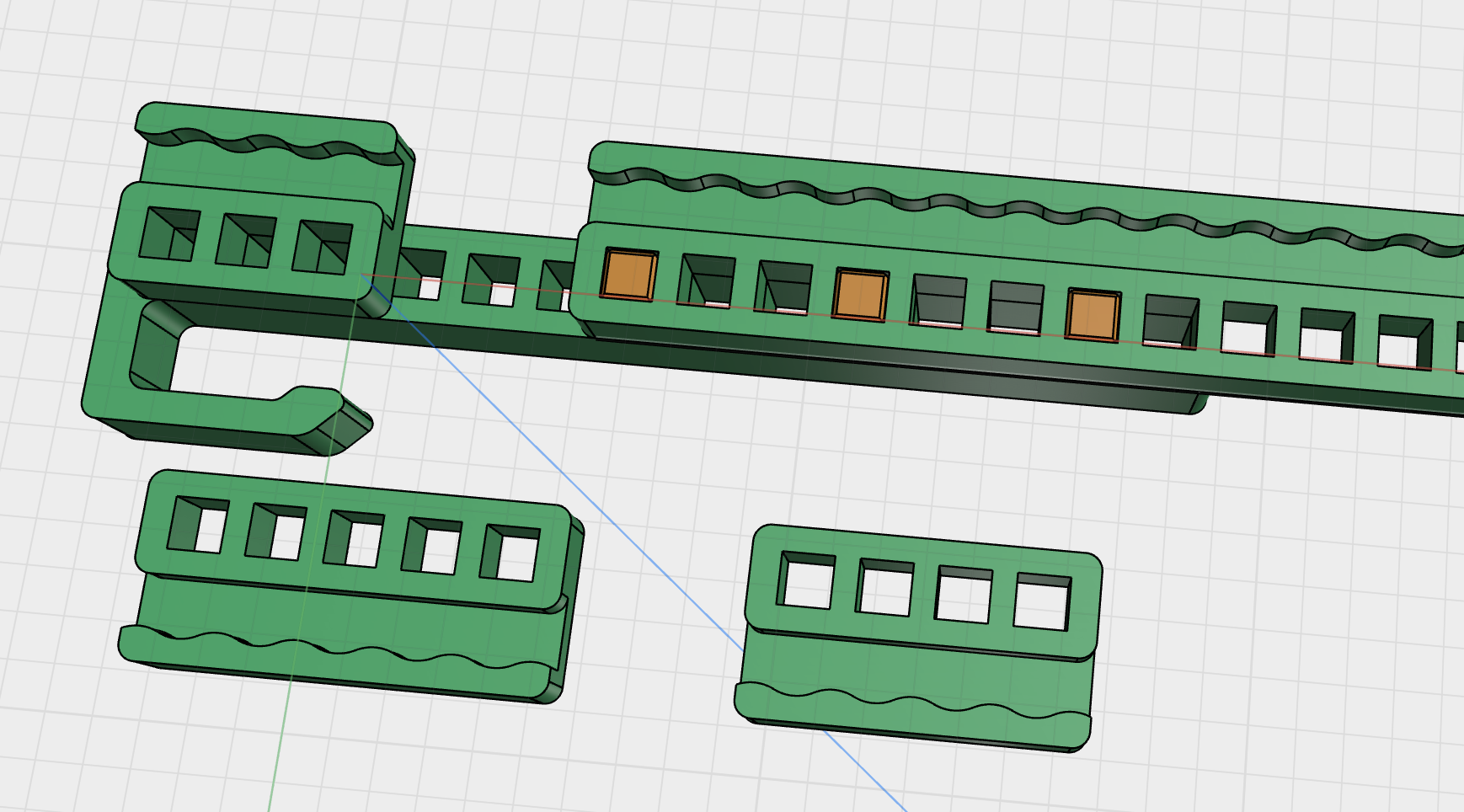

2. 轨道扣有3孔\4孔\5孔以及24孔尺寸。24孔为必打印物件，其余尺寸请计算匹配需求。

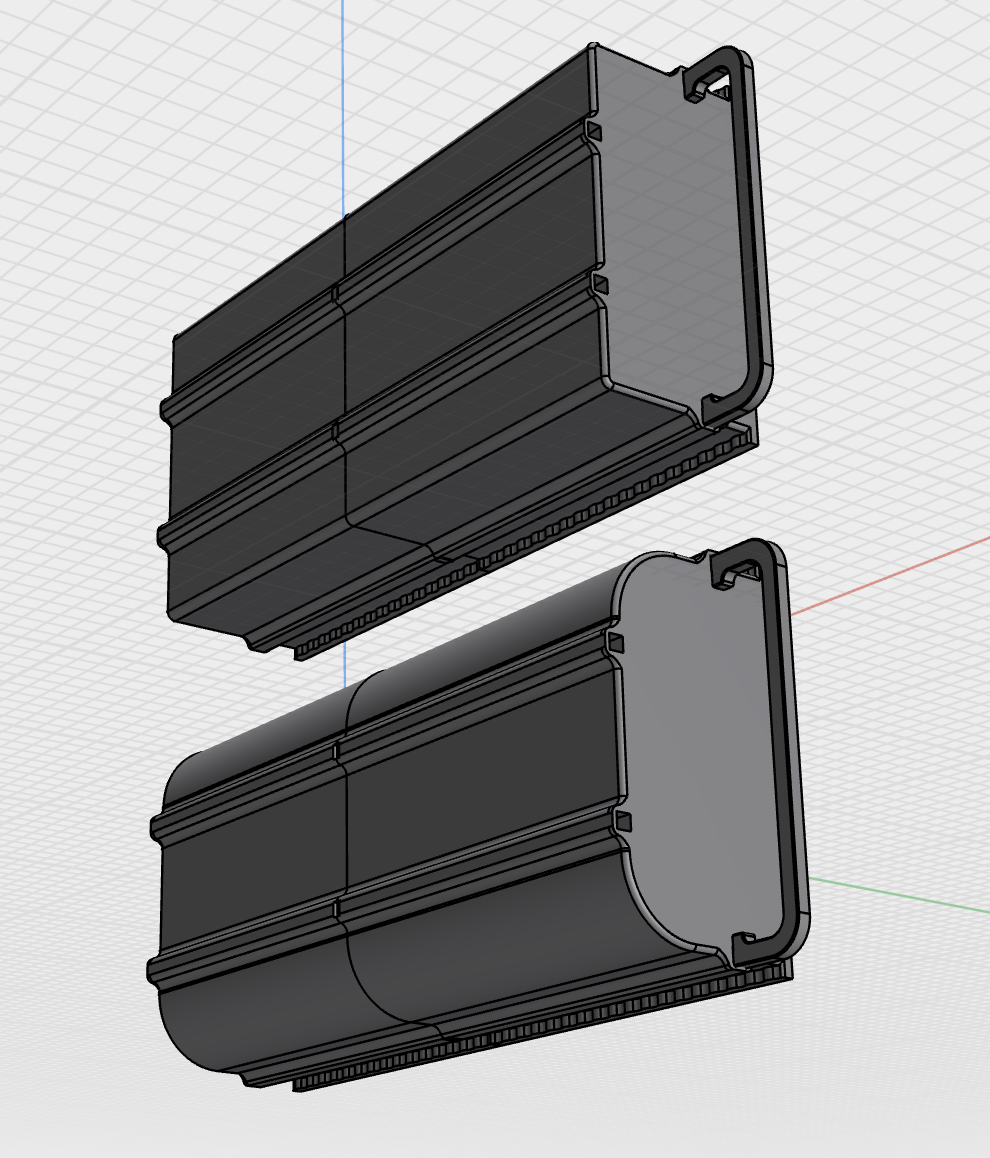

3. 盒子目前提供两种类型：方盒、圆盒。按照自己喜好进行打印。盒子分别提供140mm、160mm尺寸，按需组合打印。

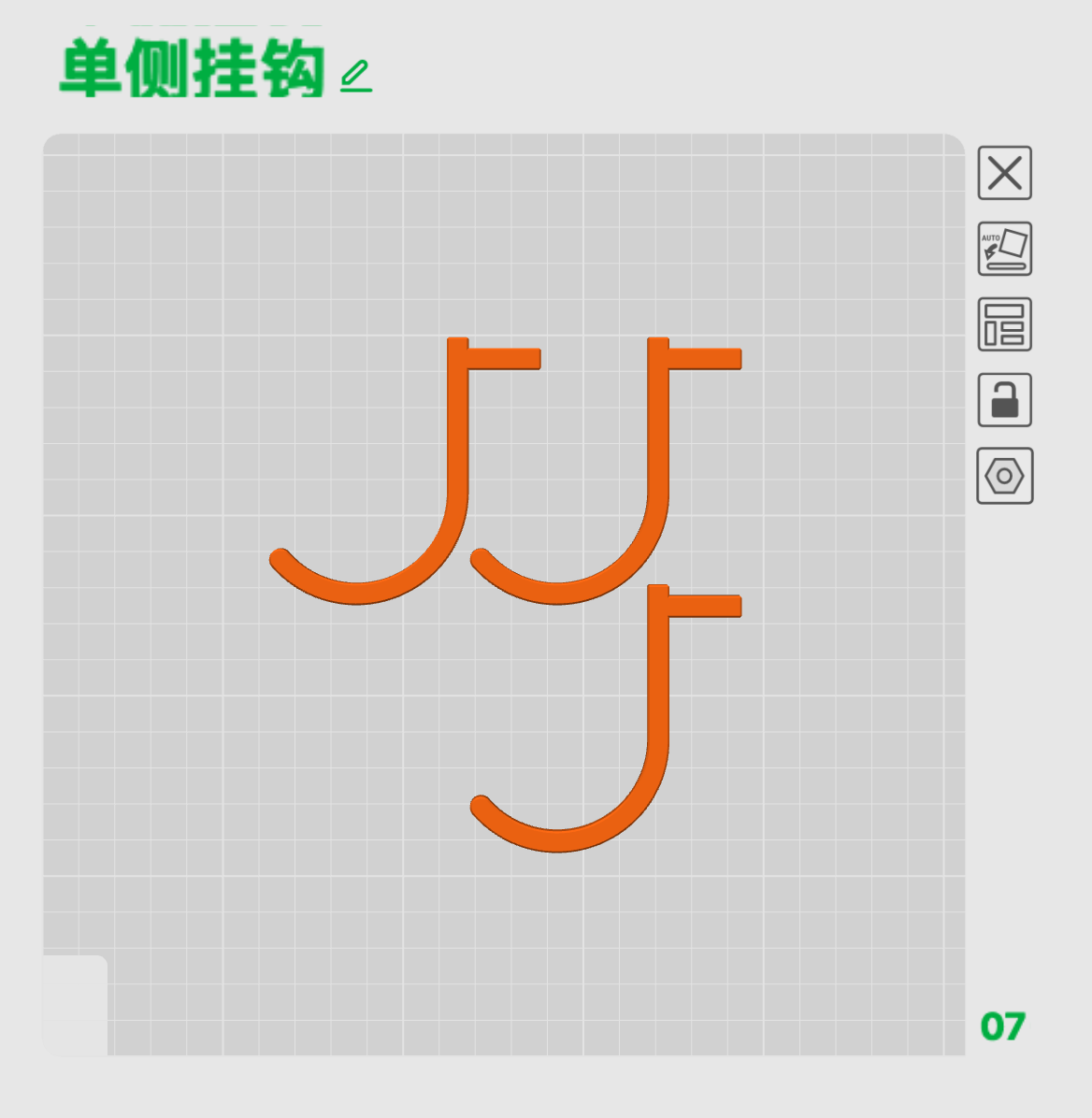

4. 挂钩非必项打印项，有需求场景可以打印。





5. 悬挂孔间距为9mm，提供2mm、4mm、6mm尺寸微调卡扣调整间隙，如果悬挂架安装后，空余间隙过大，影响推拉盒，则参考间隙进行配件选择打印。

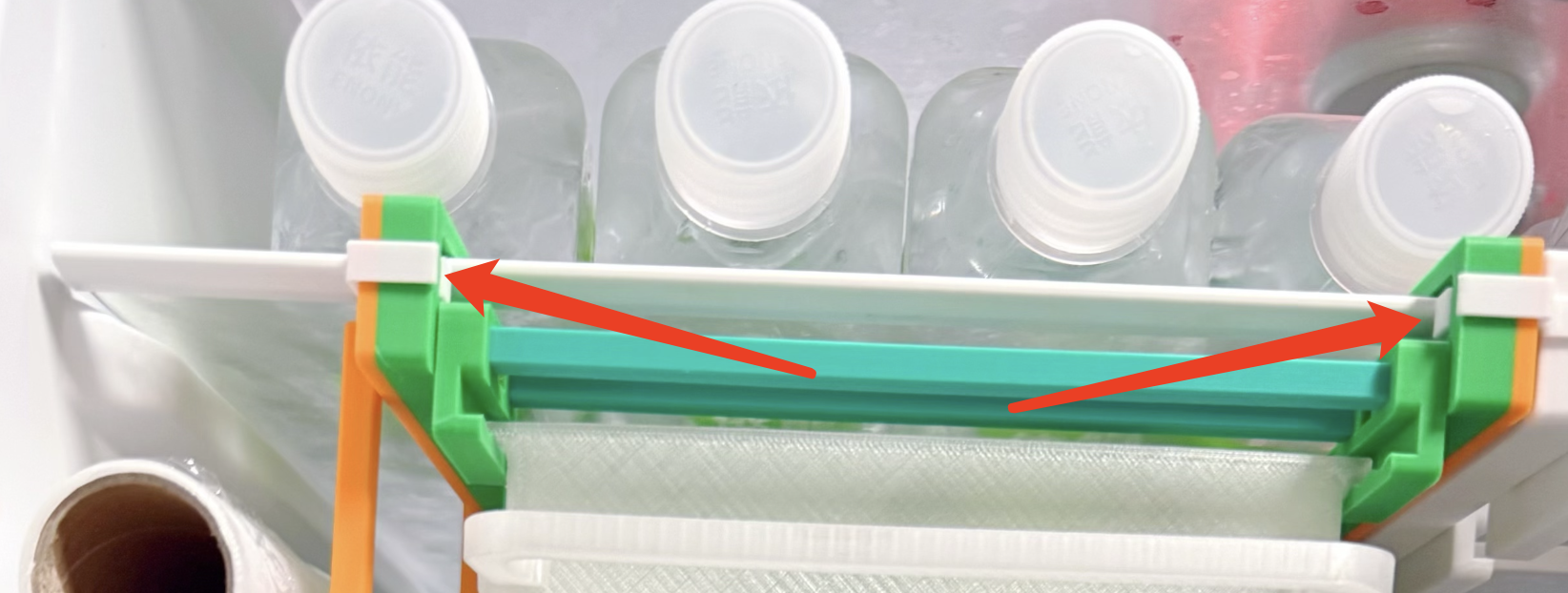

6. 盒子悬挂轨道采用波浪设计，有效防止盒子滚滑移动。需要补充轨道时，请选择合适的轨道扣打印。



设计指南

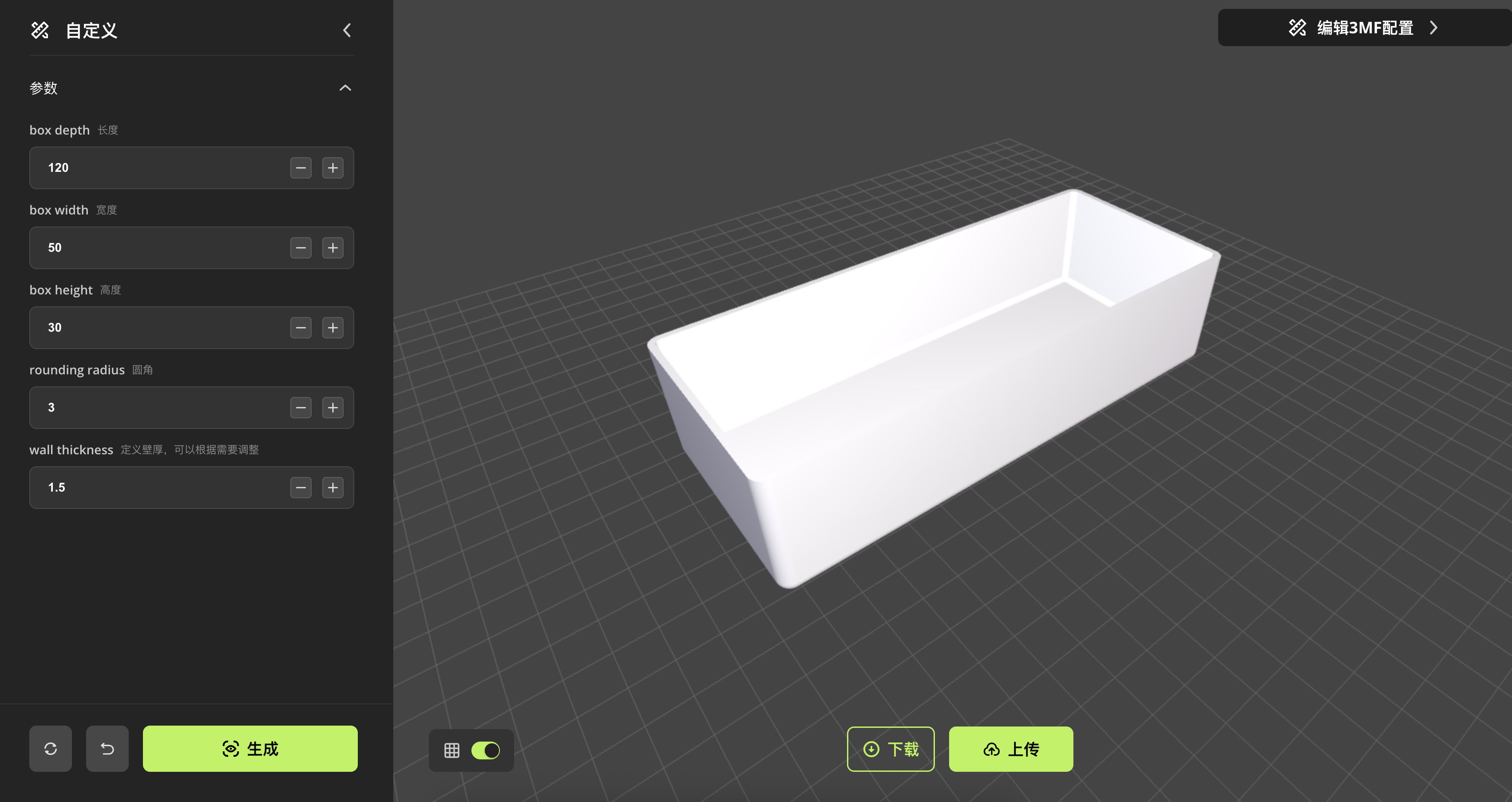

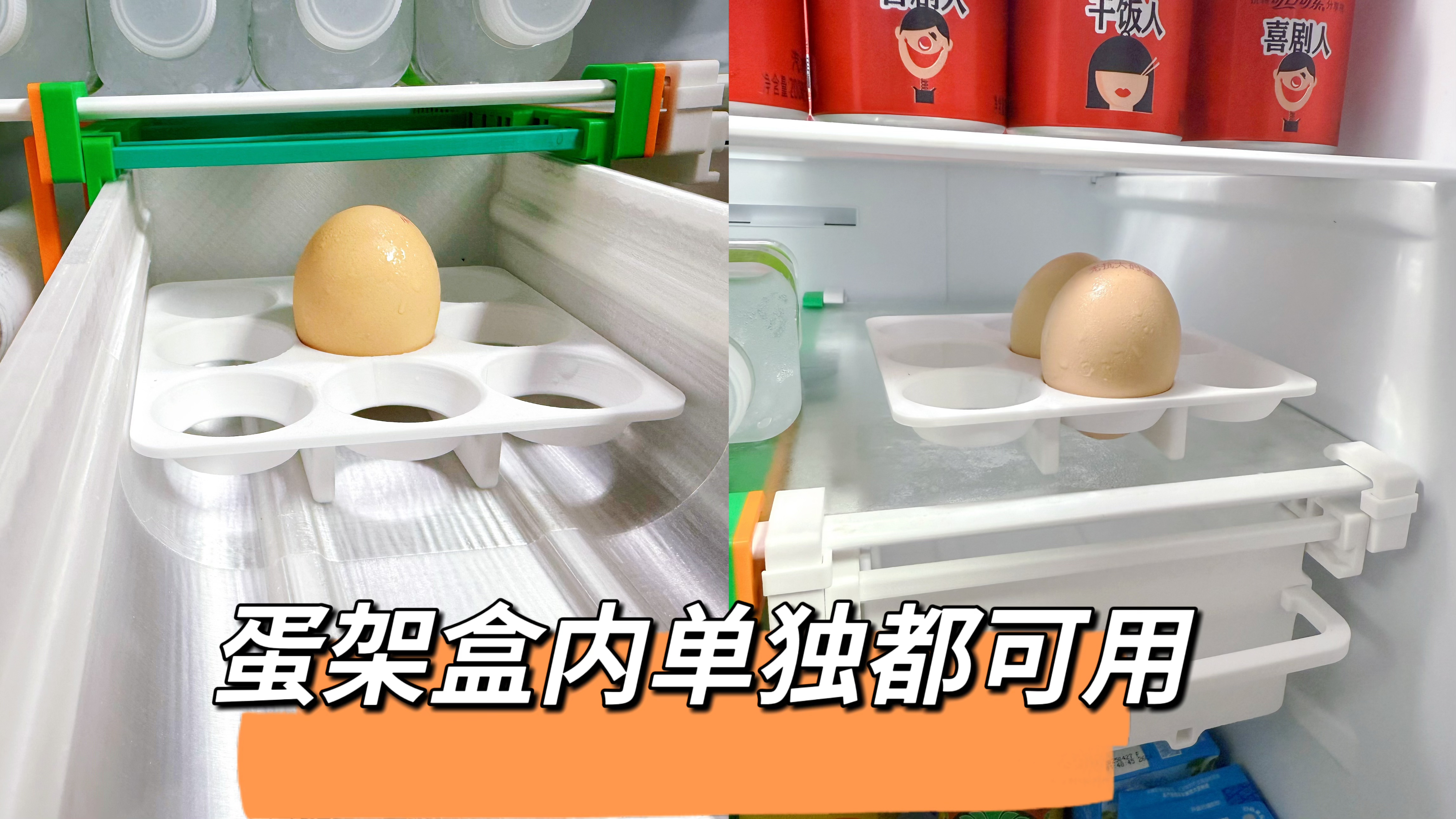

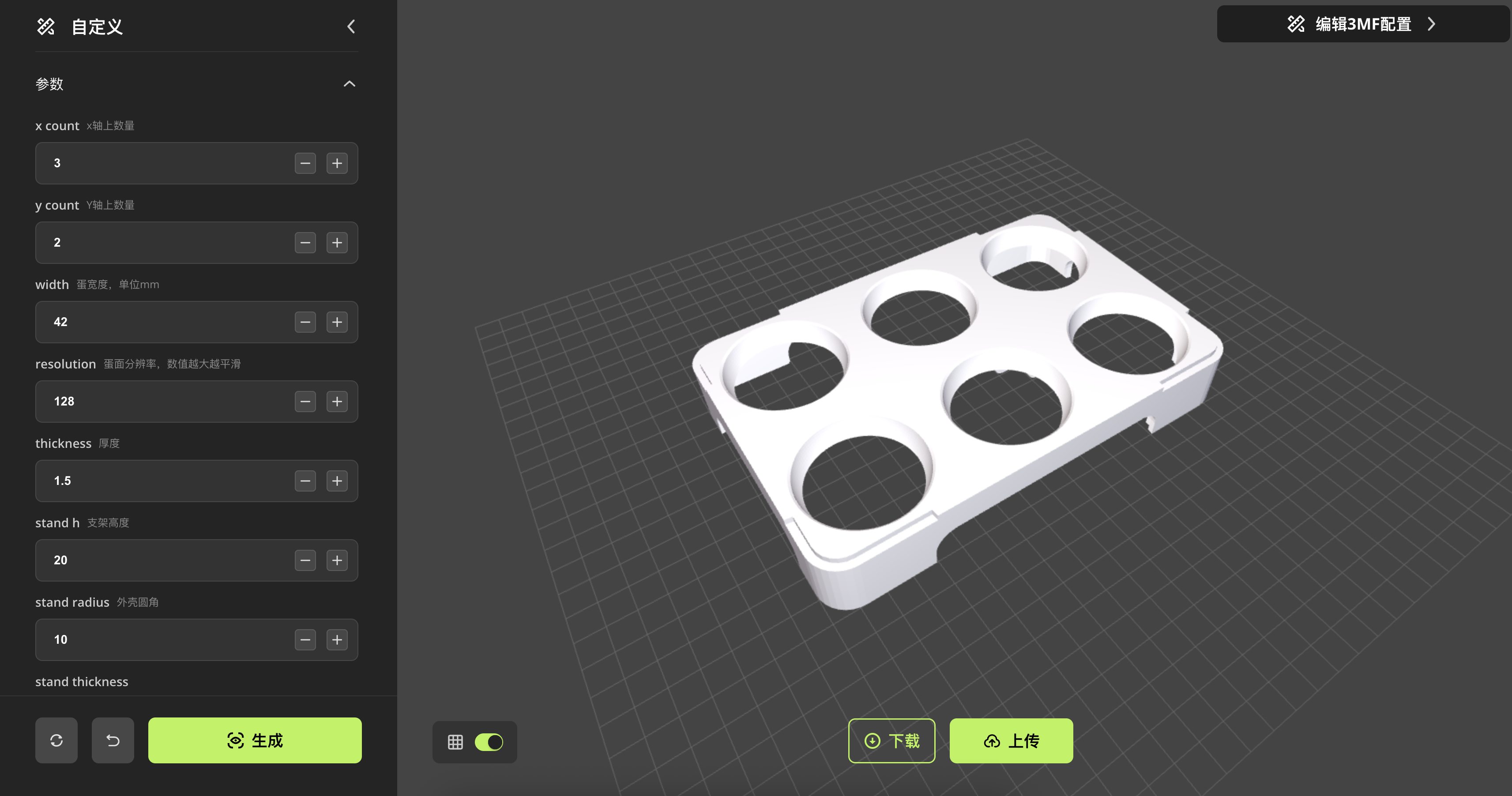

“用户才是最大的创意源泉”，提供蛋架和方盒生成器，发挥创意才能，定制属于“自己”的方盒，构建心中那最完美的空间。

简单几个参数，即可定制生成“专属”空间。

安装指南

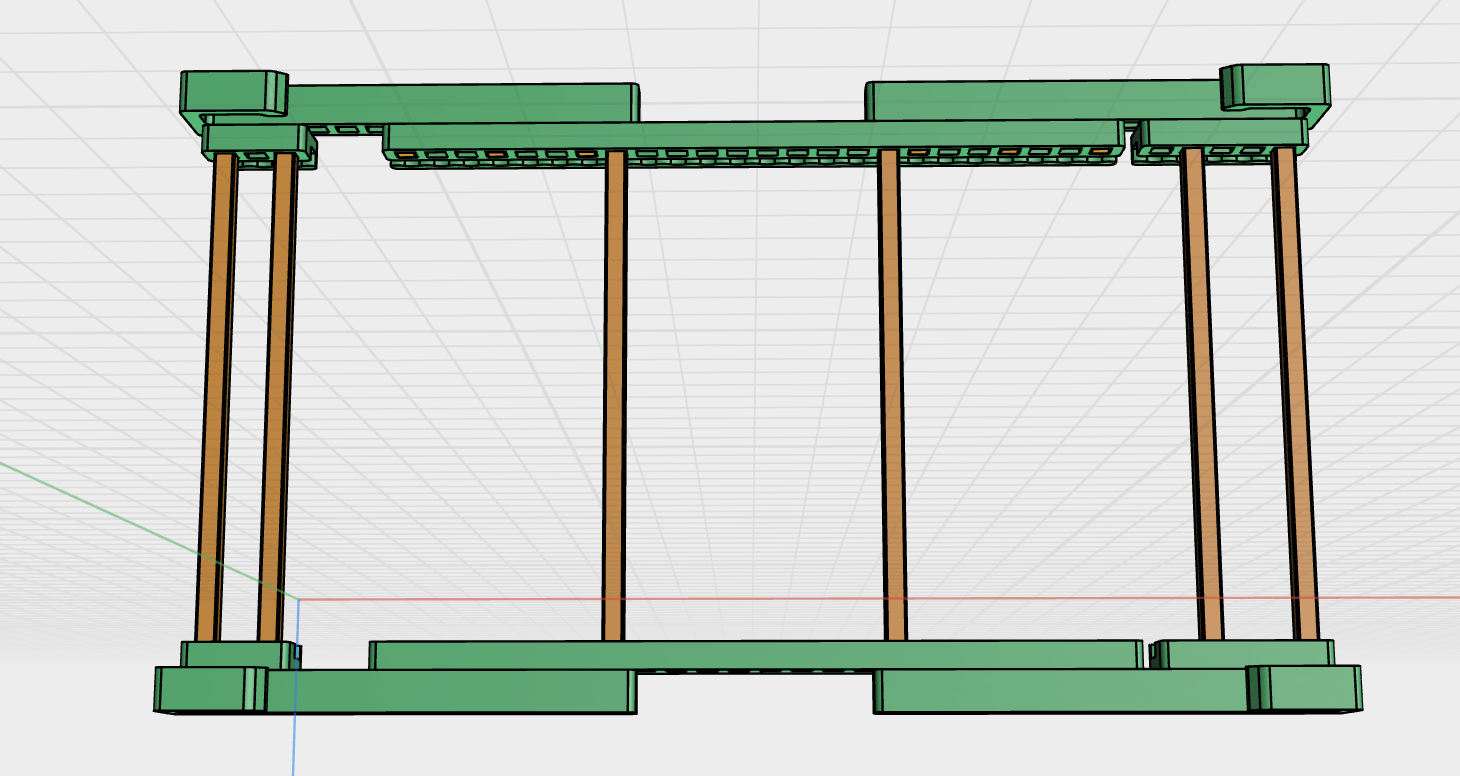

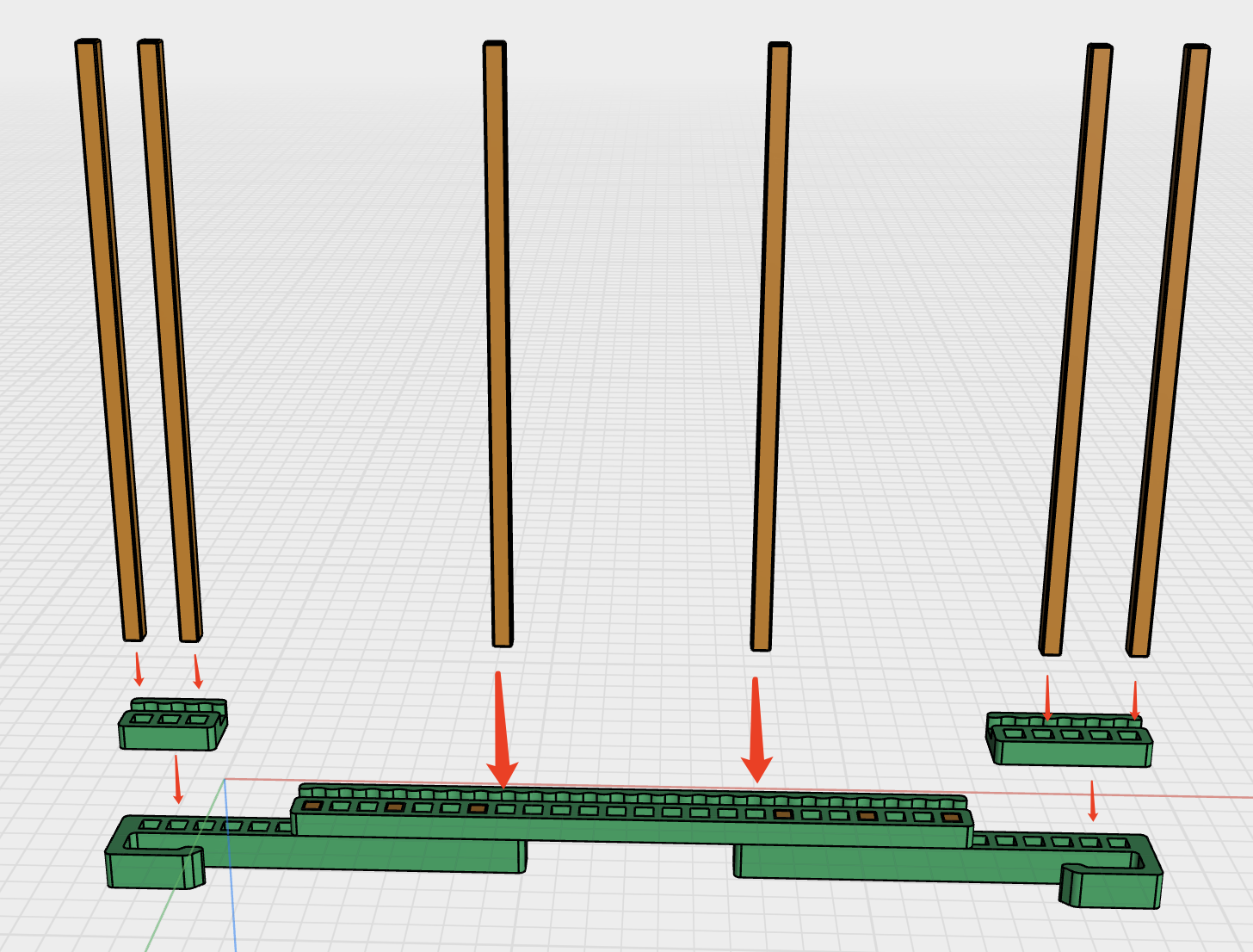

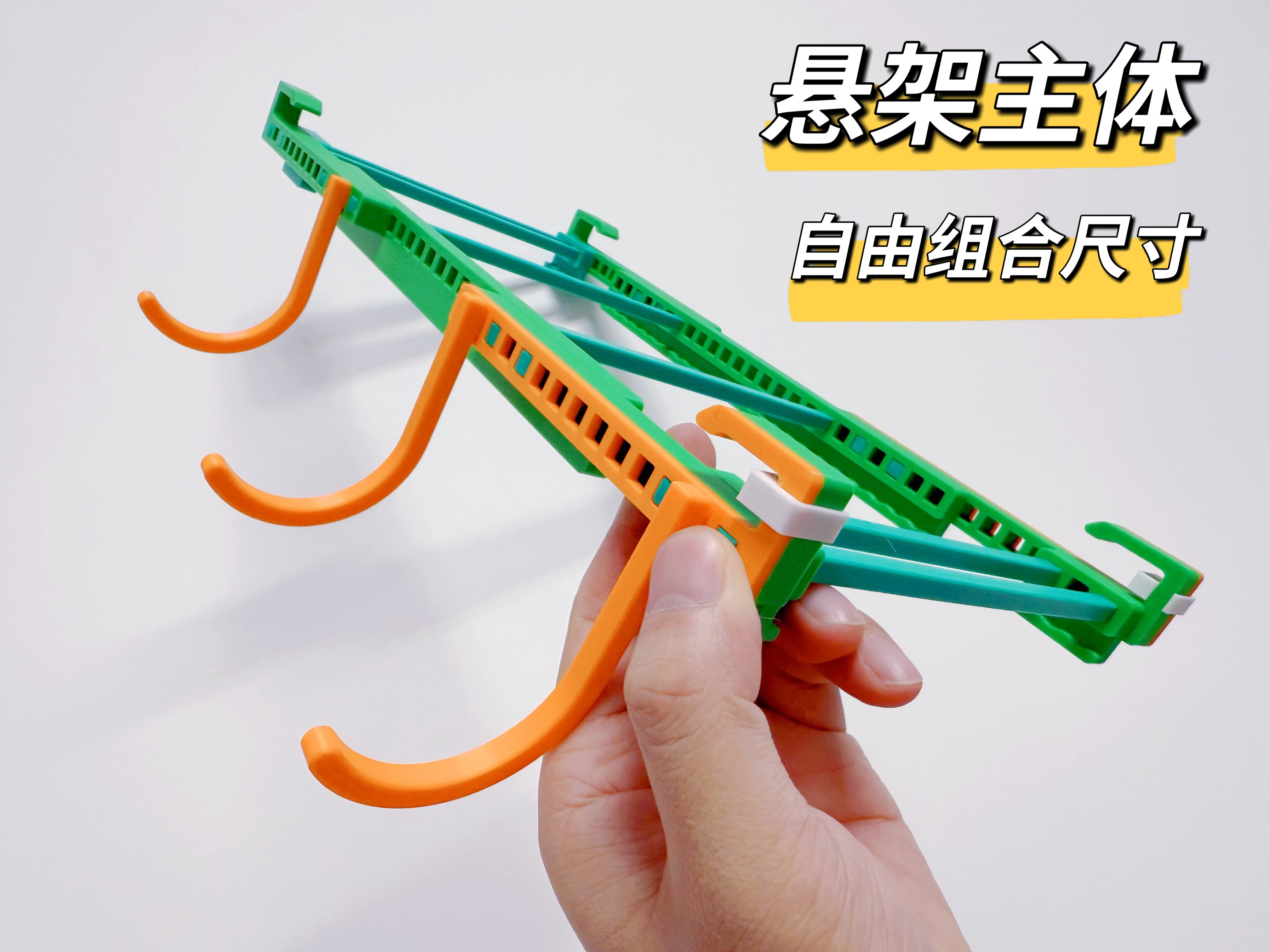

• 安装悬挂

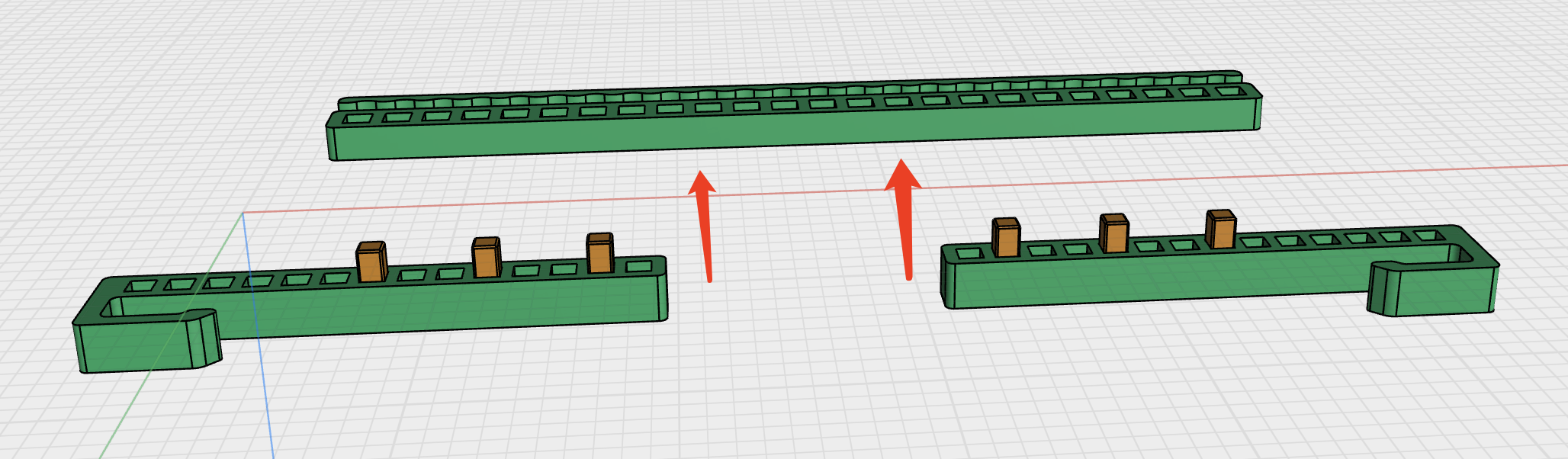

1. 测量冰箱玻璃板尺寸，计算好柱销扣入的位置。

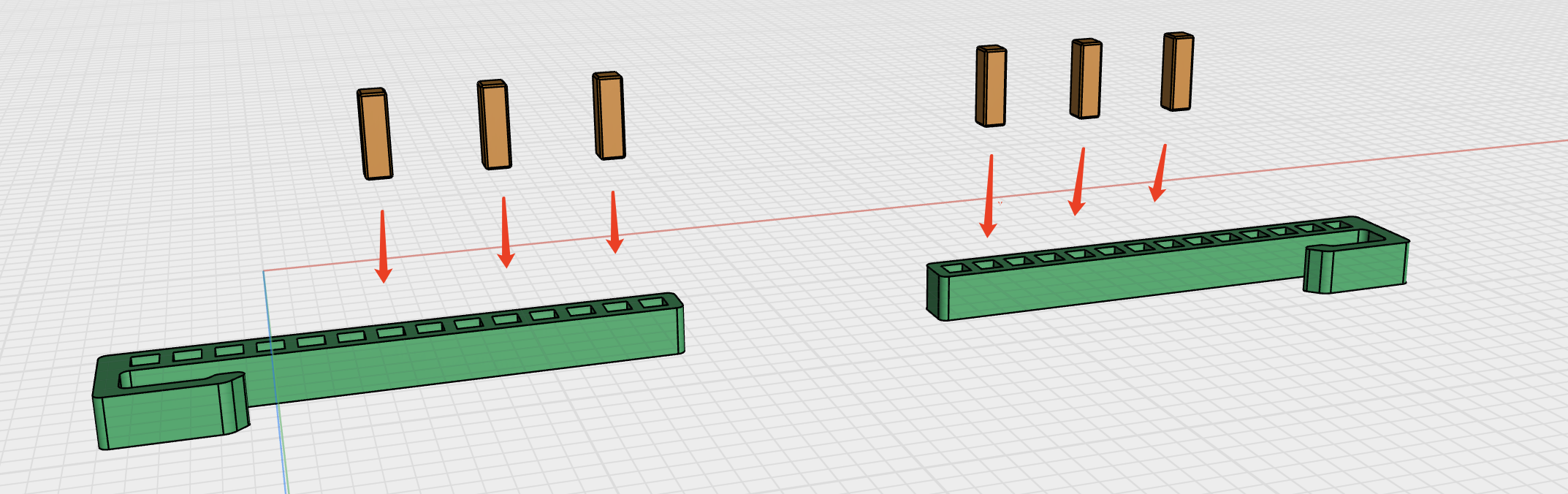

2. 用柱销安装在挂排扣上。



3. 挂排扣按照需求尺寸扣入长轨道排扣，此时应该大于冰箱玻璃板尺寸。需要制作两根卡排扣。



4. 长柱销安装到短轨道排扣，然后扣入挂排扣。



5. 另外一跟卡入，完成悬挂组装。

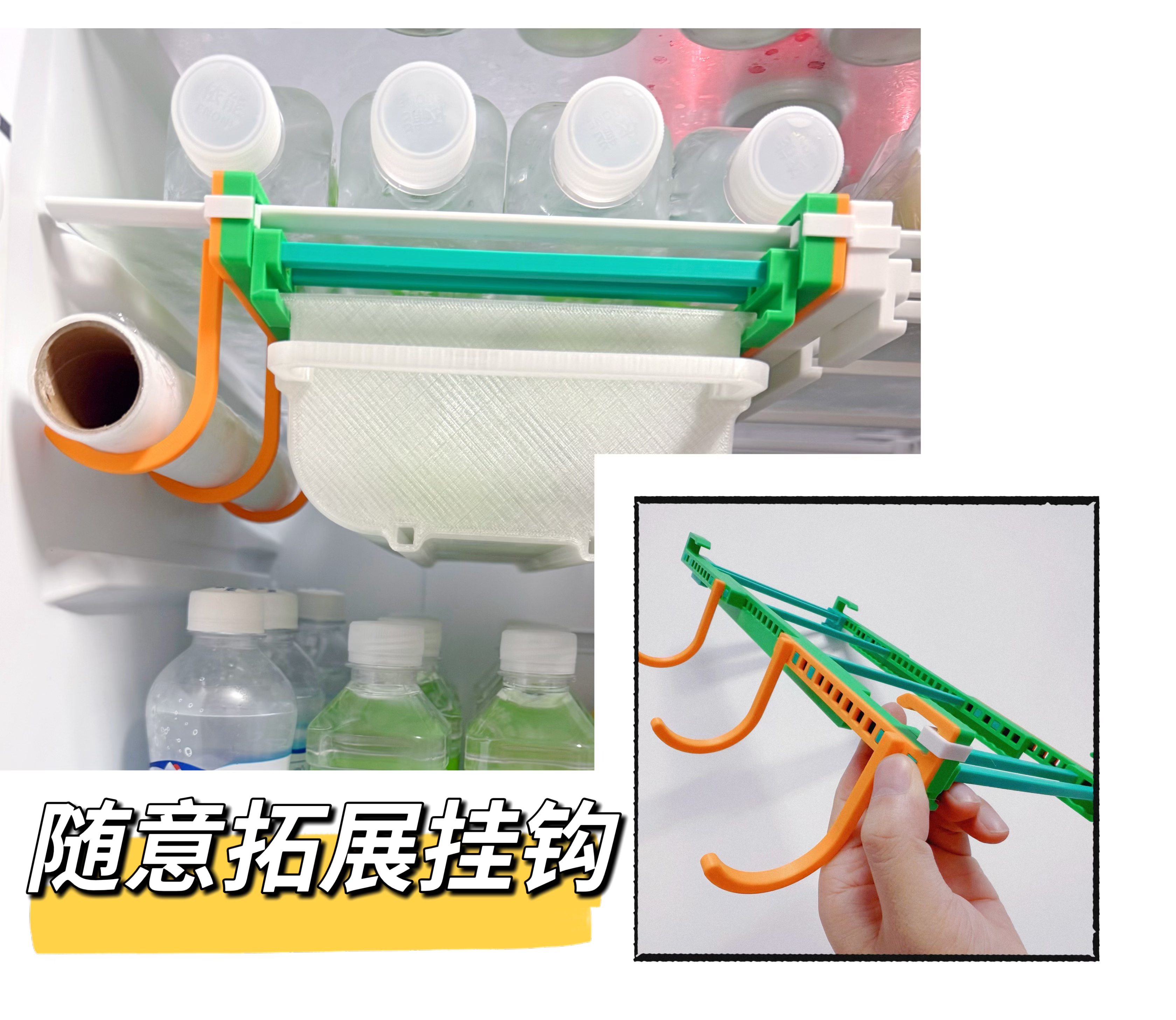

6. 如有需求，可安装侧挂钩到悬架上。



7. 拆下冰箱玻璃夹板，装入冰箱夹板中。

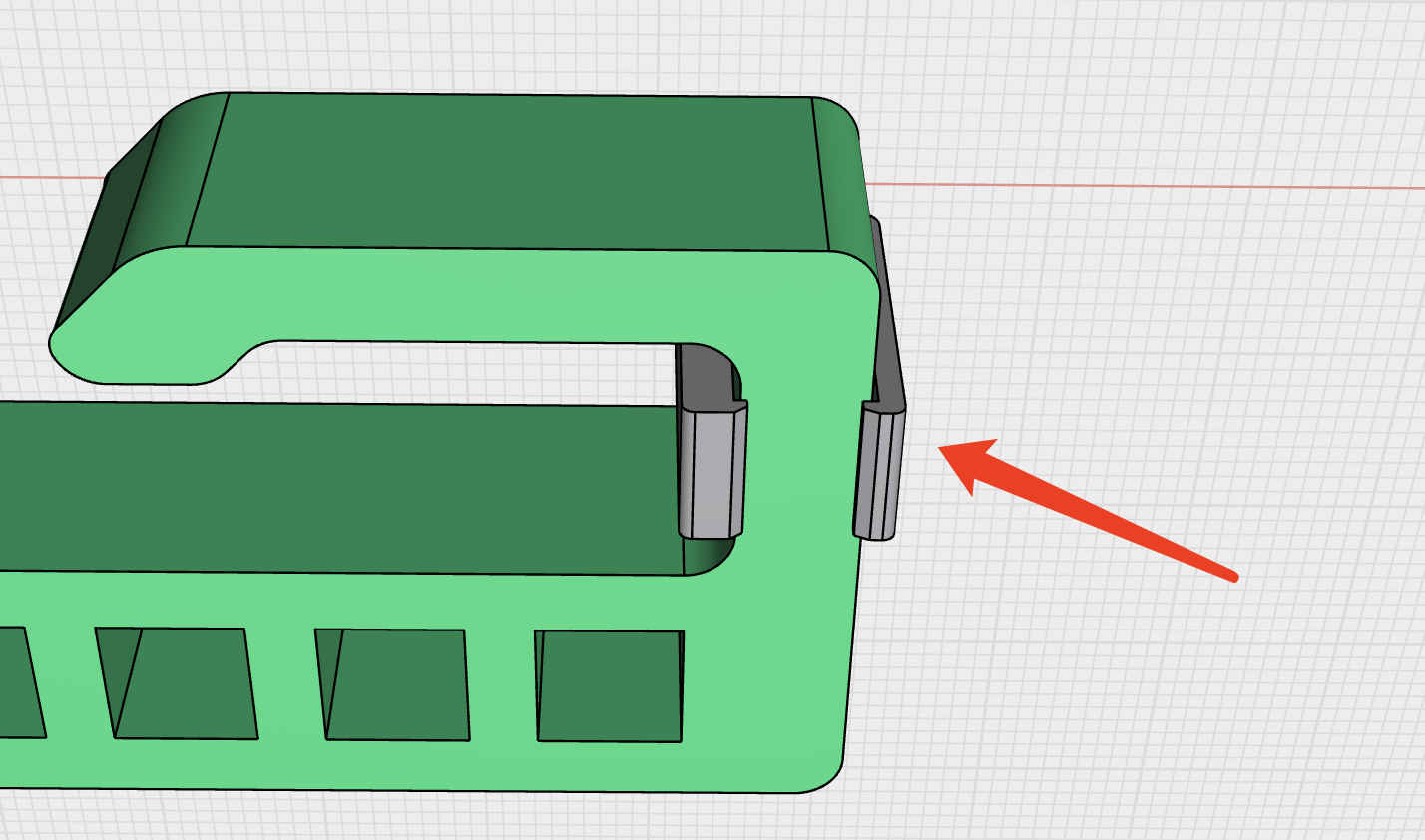

8. 装入夹板后，使用限位扣限制悬架移动。

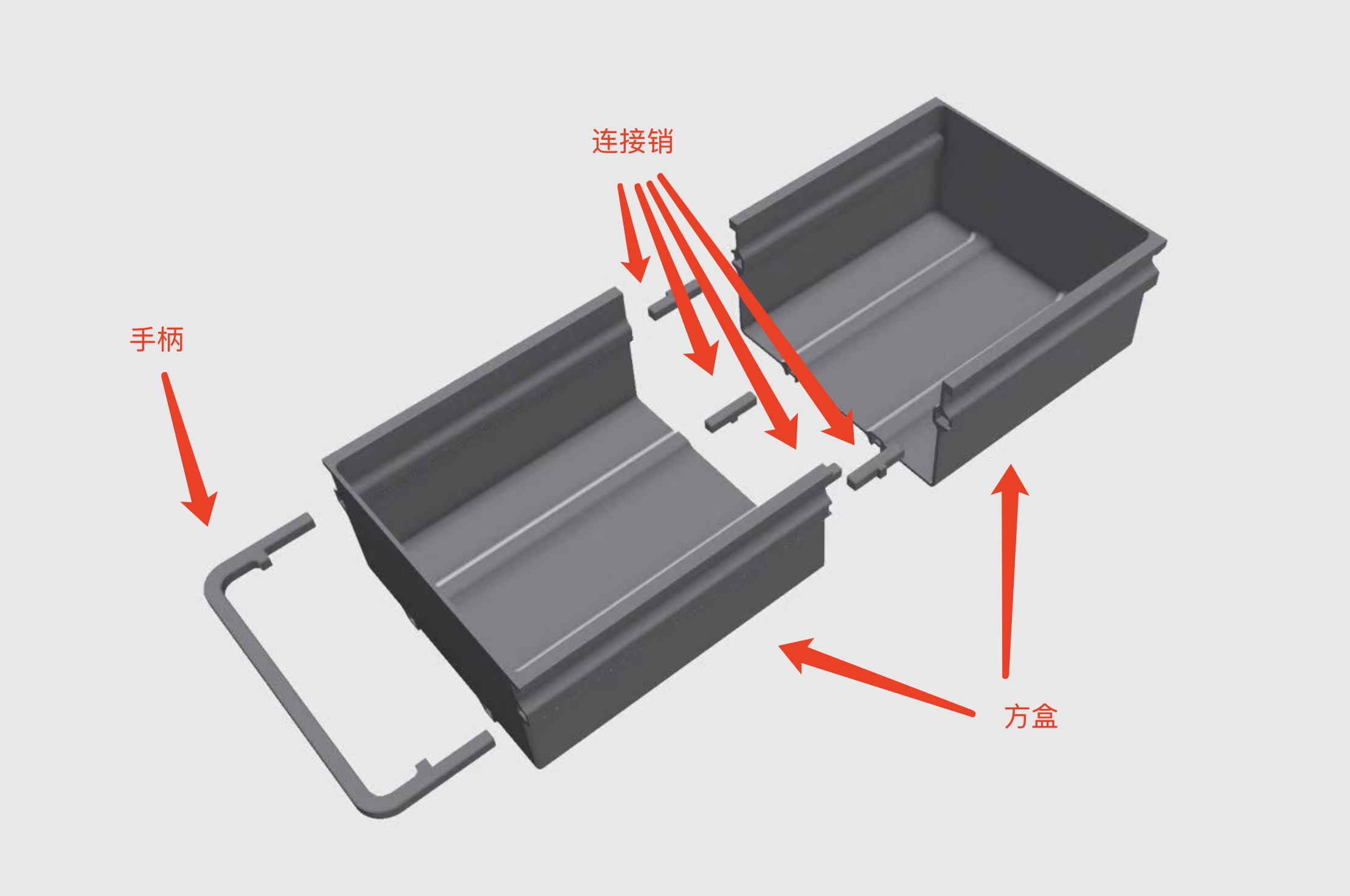

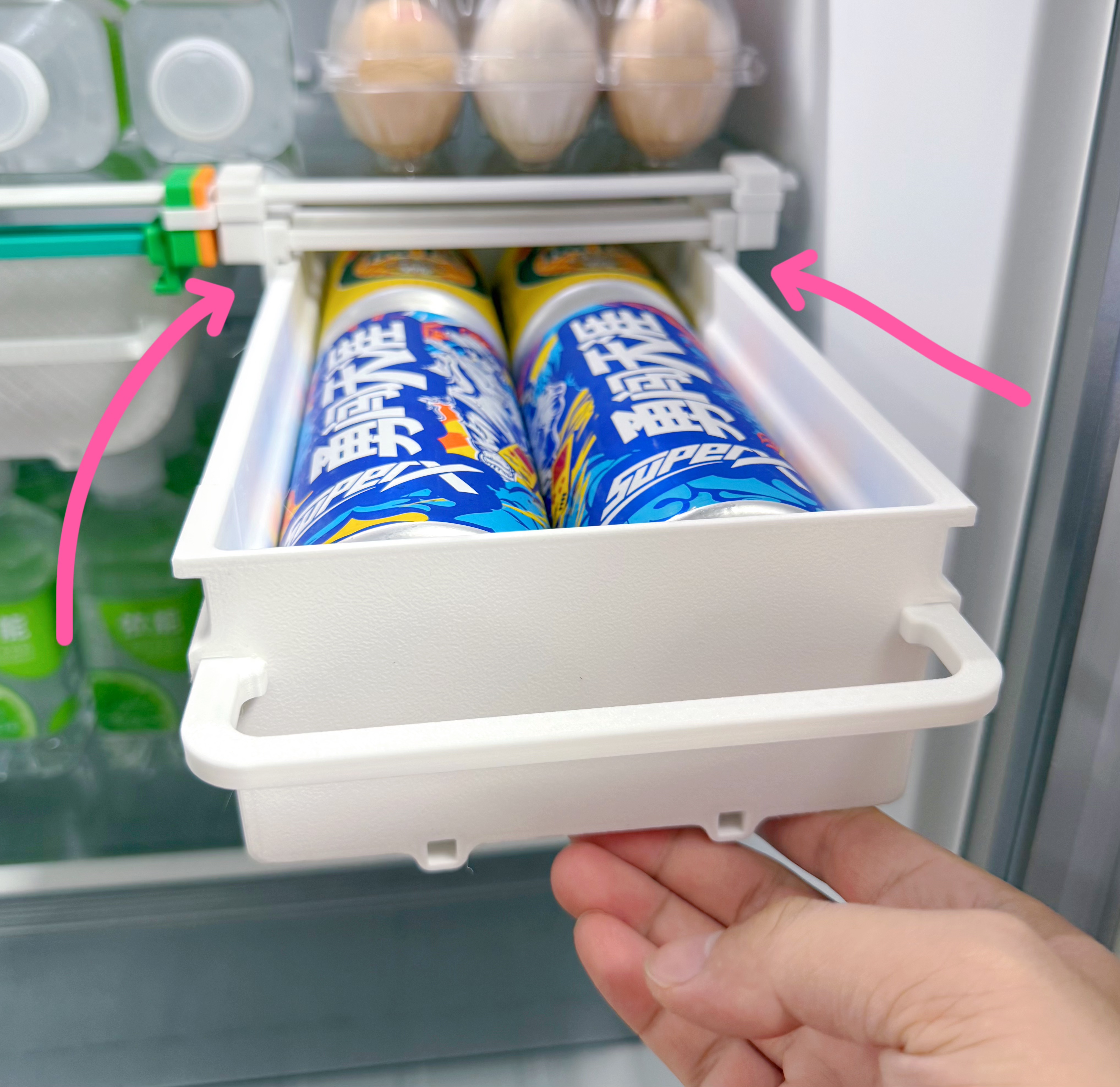

• 安装储物盒

1. 连接销卡入一端方盒
2. 安装后，另外一端方盒卡入

3. 然后在安装手柄



4. 最后，卡入冰箱轨道中，完成。



注意事项：

1. 柱销过孔需与孔洞有过盈配合（卡入需要点力气）为宜，建议使用拓竹官方PLA进行打印，作者使用该材料进行测试，有良好的安装测试。
2. 孔洞使用6.1mm x 6.1mm的方洞，插销均为6.0mm，打印时，因厂商或材料伸缩率导致孔不为设计标准，请使用6.0孔洞补偿测试 进行测试，打印时孔洞补偿。
3. 如需更多不同尺寸的柱销，请使用方形柱销生成器进行打印。
4. 方盒承重能力有限，请勿悬挂过重物品。
5. 如果接触食物，请确保打印耗材符合健康标准。
6. 如果柱销与孔洞过于松动，可适当使用胶水（需注意符合健康标准）。
