原装纸箱封箱系列/跨窗排风

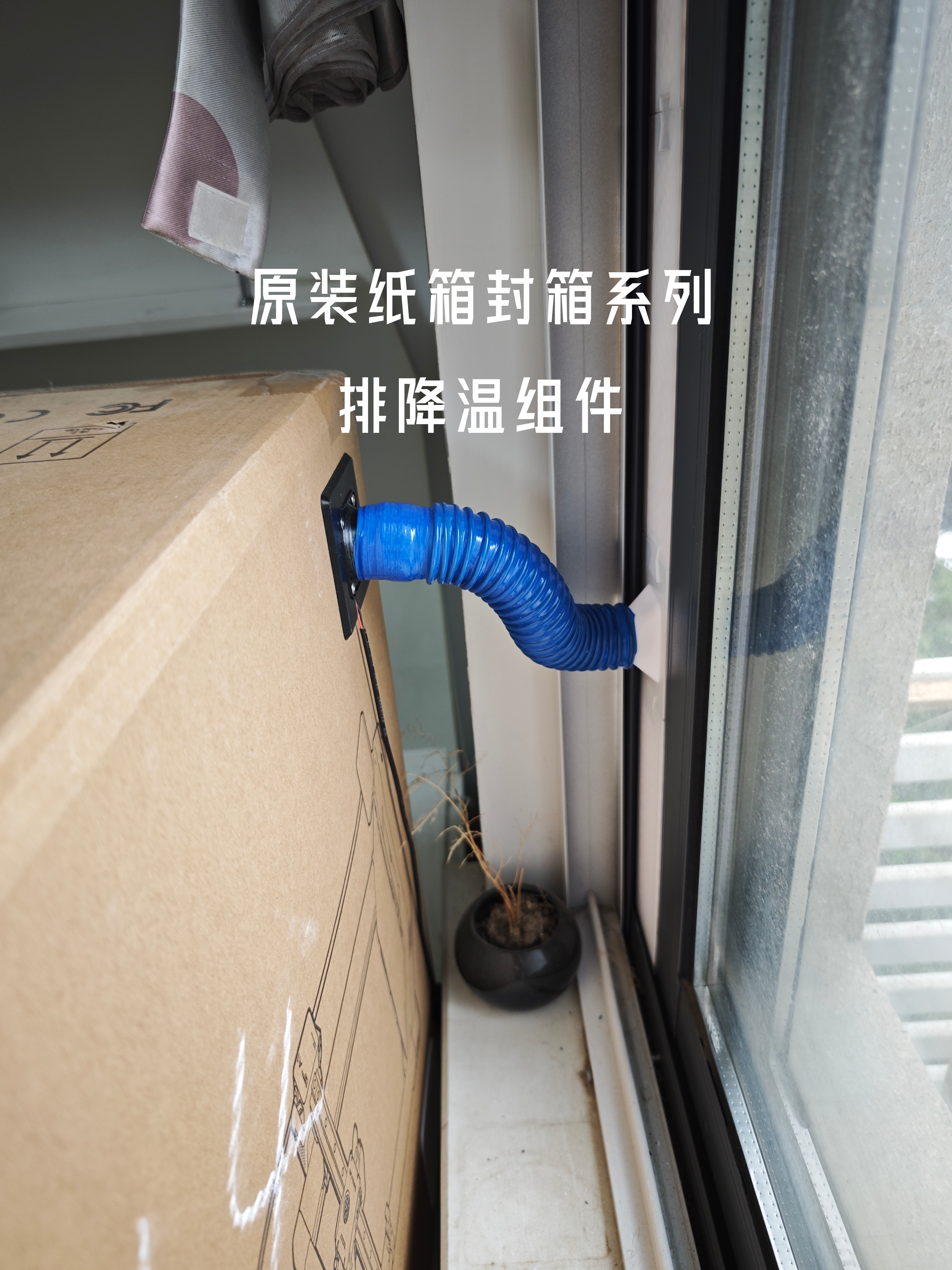

在成功的使用40*40风扇将箱内空气抽到纸箱子外部之后，现在需要从窗户将废气排出窗外，同时需要将窗户关闭，放置废气倒灌，同时需要防止大风天气时的气体倒灌，因此有了这个排风部件，如果可以使用空调通风口排风会更好，但是我这里空调走线的口子已经被封堵了，因此需要从窗口将箱内的热空气以及废气抽出

有多个部件，这里是适配于厚度为28mm-30mm的铝合金平移窗户的排气装置，如果需要其他的尺寸可以评论区留言，看到后会适配一下不同的窗户

打印部件

1. 核心部件，适配32管的排风口

   这里有一个核心排风组件和一个防倒灌和雨水的挡风罩，以及两个固定排风罩的插销

   已经优化了支撑结构，现在支撑可以轻松的整排取下

2. 底部封窗部件

   用于窗户的最底部，已经切好了相应的凹槽，可以直接卡入随后直接用卡榫和其他部件组合即可

3. 中间封窗部件

   用于填充窗户的中间部分，每一个高度为200mm，请测量完高度和打印合适数量的部件，同样使用卡榫固定即可

4. 顶部封窗组件

   用于封窗的最顶部一块，这一块需要测量窗框剩余的高度，然后在切片软件中裁剪到合适的长度随后重新组合起来打印

将所有的部件打印完成后，固定到窗户上可以完美的上下卡紧，但是仍然建议在开窗的时候扶好这个通风组件，可能有掉落风险

安装

1.     排风口安装，将挡风罩插入预留的洞口，请注意方向，有缺口的一边朝向排风组件侧面有孔的方向，推入排风罩后，可以从孔洞中完全看到排风罩是否卡到合适的位置，随后将插销卡入。

       请注意：插入插销后很难取出，这个步骤几乎不可逆

   因为排风罩需要一定的固定强度，因此插销设计的非常的紧，并不是没有预留装配公差

   如需要拆卸插销，大概率需要破坏性拆卸，使用一个自攻螺丝拧入后使用老虎钳拔出插销

2.     按照顺序将中间部分用于延长填充的部件一个个插入后用卡笋卡好，只留下顶部不安装
3.     将组装好的长条卡到窗户的边缘上，然后横向推入顶部最后一块部件，最后用卡笋将顶部最后一块固定
4.     完成安装

排风口的位置可以根据需要加装在在合适的位置，同样使用卡扣固定核心的排风口组件

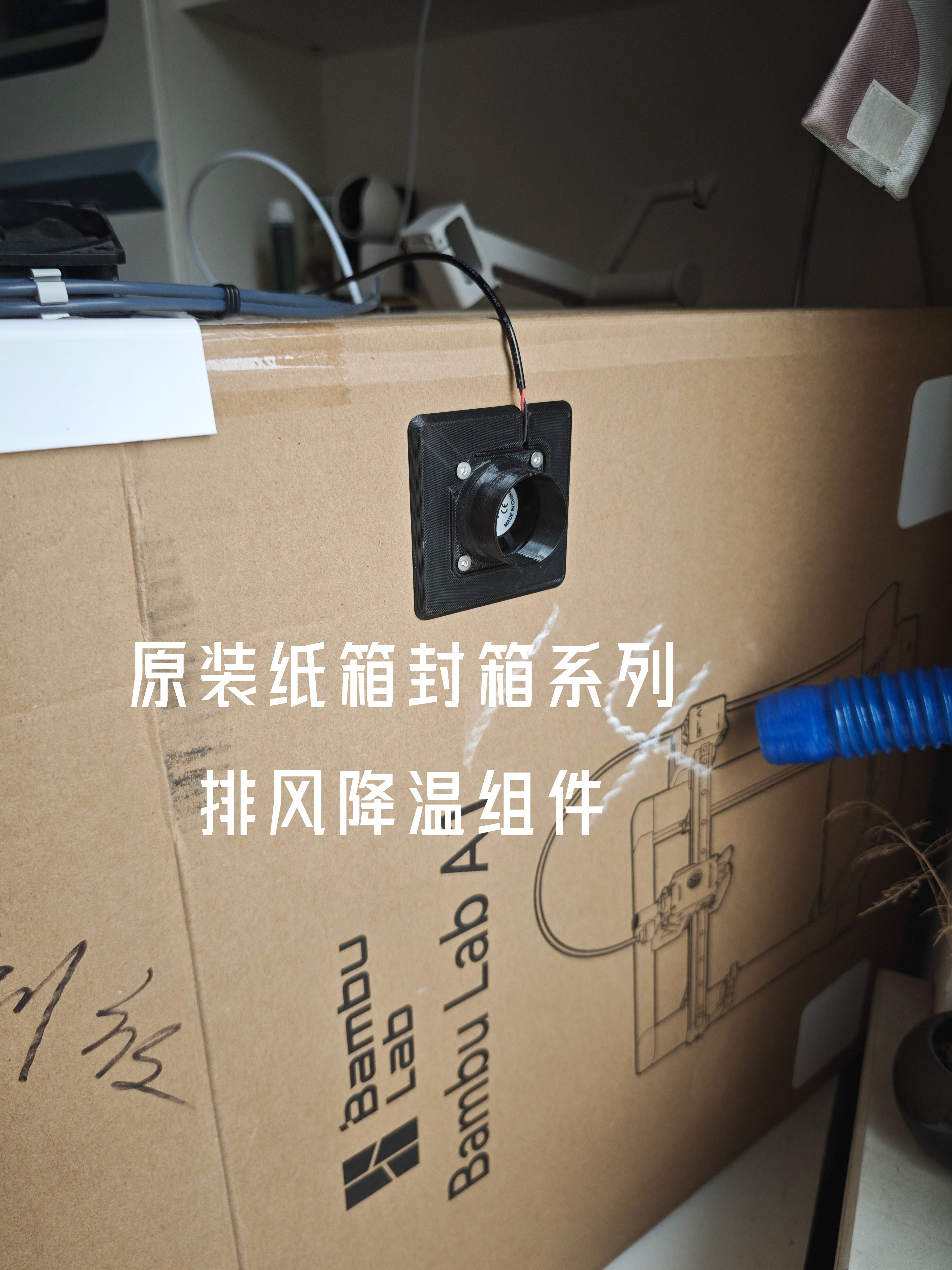

可以配合纸箱封箱排风组件使用：[https://makerworld.com.cn/zh/models/1317052](https://makerworld.com.cn/zh/models/1317052)

直接将箱内的空气排到室外
