以下文字都很重要需仔细阅读

• 打印说明：

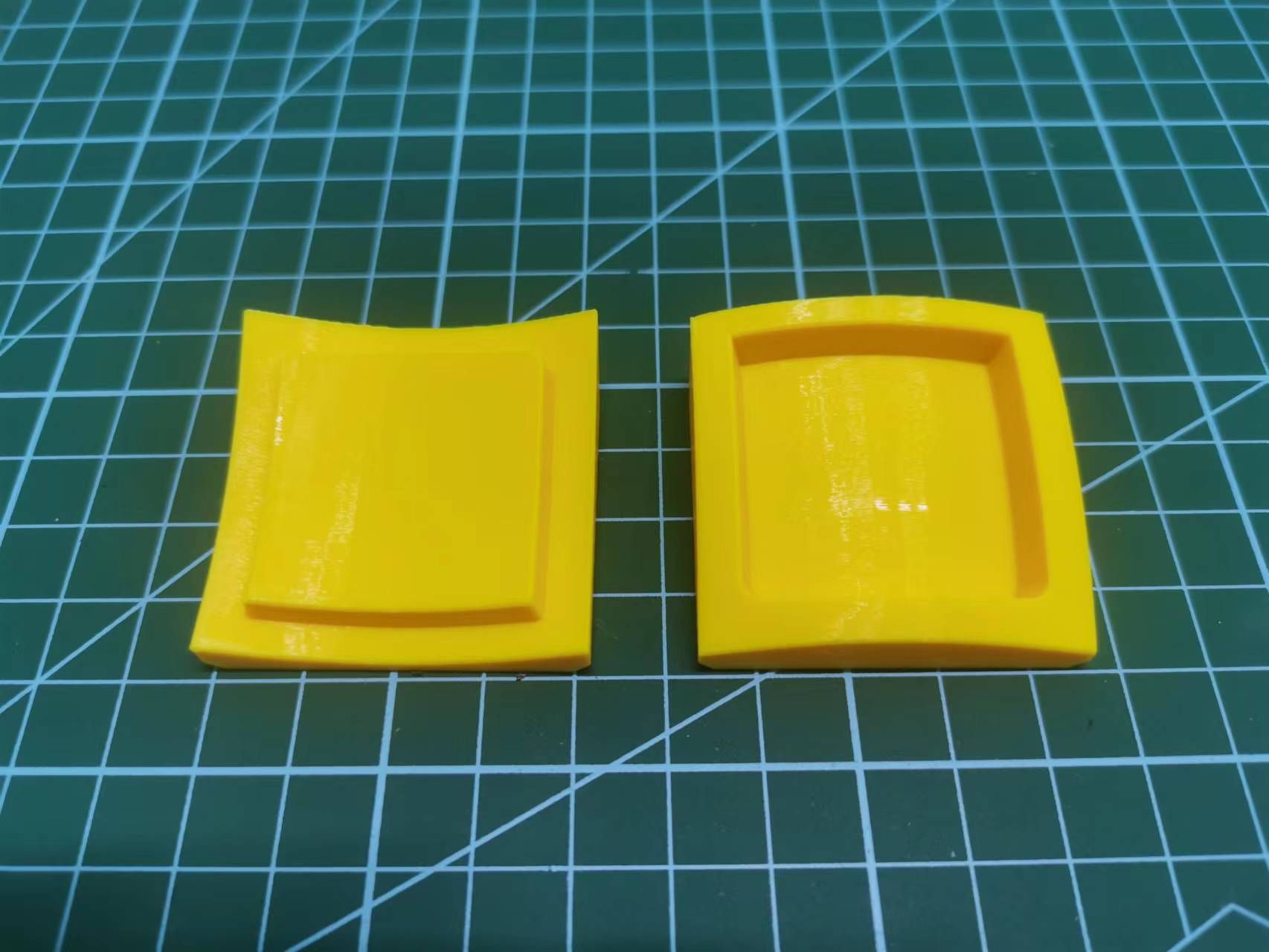

  红点套件层高设置随意但不建议比0.2还厚，无需支撑（重点，不能加支撑！），不要随便修改摆放的底面，亚克力板压凹模具因为要更高打印参数，需另外下载一份3mf文件打印！用一般的参数（如默认0.2）会导致压凹的亚克力板表面出现横纹或竖纹影响反射效果！

• 五金需求：

  30mm*30mm*2mm亚克力板多块，亚克力胶水，3V的红LED宽3mm一个，CR2032带开关电池盒一个，CR2032电池一枚，m3*16圆头螺丝3根，m3螺母3个，m4*30螺丝2根，m4螺母2个，m1*6沉头自攻螺丝两枚，0.5*5*10弹簧4根（要更加抗震可以用0.8*5*10，不过安装会费劲一点）

• 注意事项：

  1.优先打印公差同步以防公差不同导致组装失败，如遇公差误差过大情况，可自行搜索“X-Y尺寸补偿”教学内容。

  2.亚克力板切割时尺寸尽量接近30mm*30mm，为了压凹中心位置准确，模具留的旷量不大，亚克力过大会导致放入模具压凹时产生褶皱

  3.亚克力板需削去两角作为模具定位，模具上对应位置也有两角做了圆角处理，亚克力板压凹时放反会导致反射点错位。

  4.加热亚克力时，要离火源一段距离，直接接触火焰会起泡，加热到一百度以上微软的状态最佳，过硬会成型不完全，过软亚克力表面会不光滑导致成像不清晰，亚克力不建议复压超过两次，次数越多折射越容易出问题，建议新手可以多压几块亚克力装上测试效果，挑出最好的一块使用即可。

  5.因为没有使用镀膜，直接依靠亚克力表面作为反射，因此成像时可能会有两个很贴近的小红点，为正常现象。

  6.你会注意到打印出的套件中有多种不同孔径的遮光板，这是因为遮光板上的通光孔实在太小了，即使通过了公差同步测试，不同打印机不同耗材之间也会产生不同的细微孔洞，大大影响成像效果，因此要挨个替换选出对于你机器、耗材来说，红点成像最合适的遮光片大小。

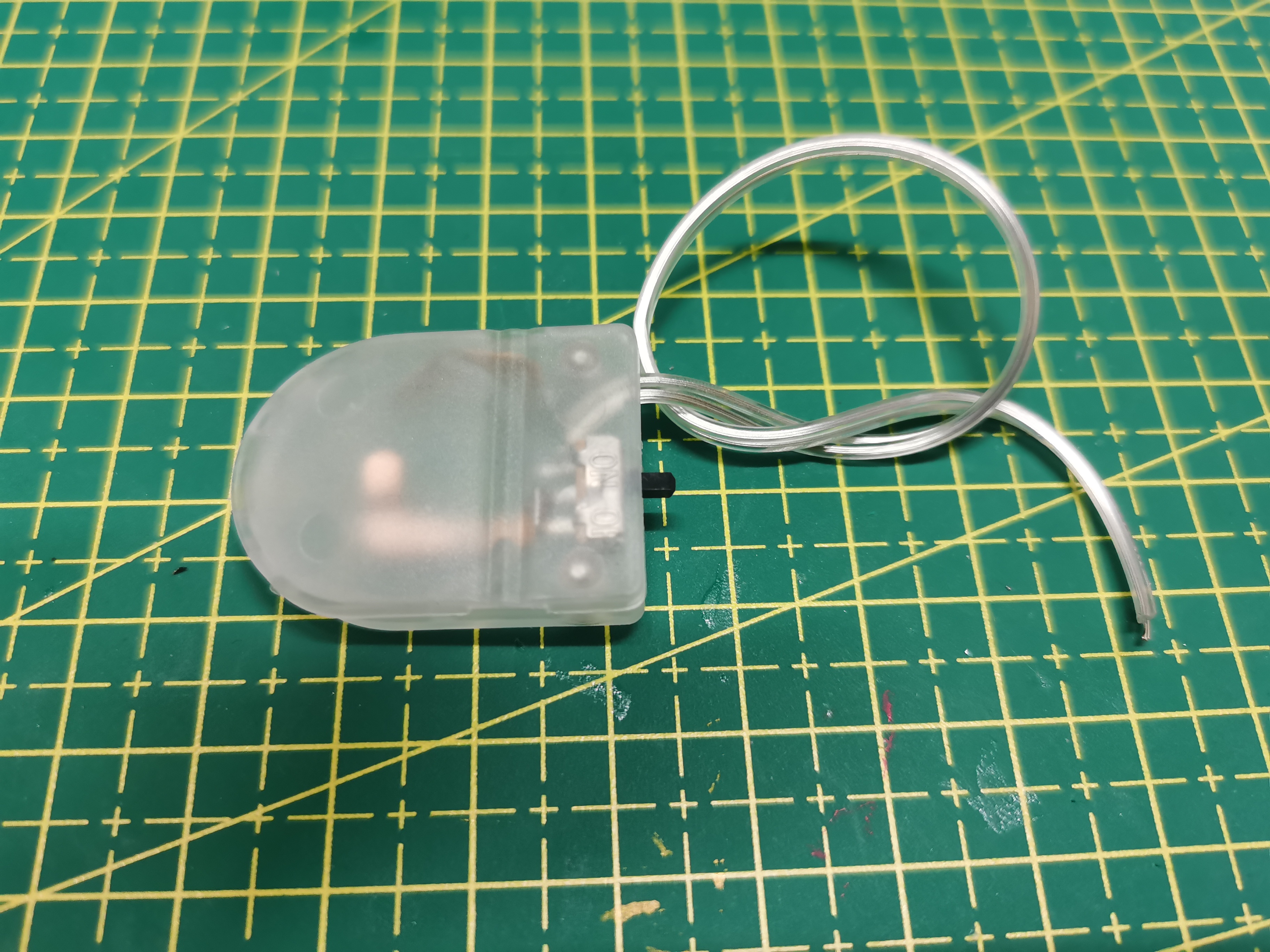

  开关电池盒购买参考

•

组装参考视频

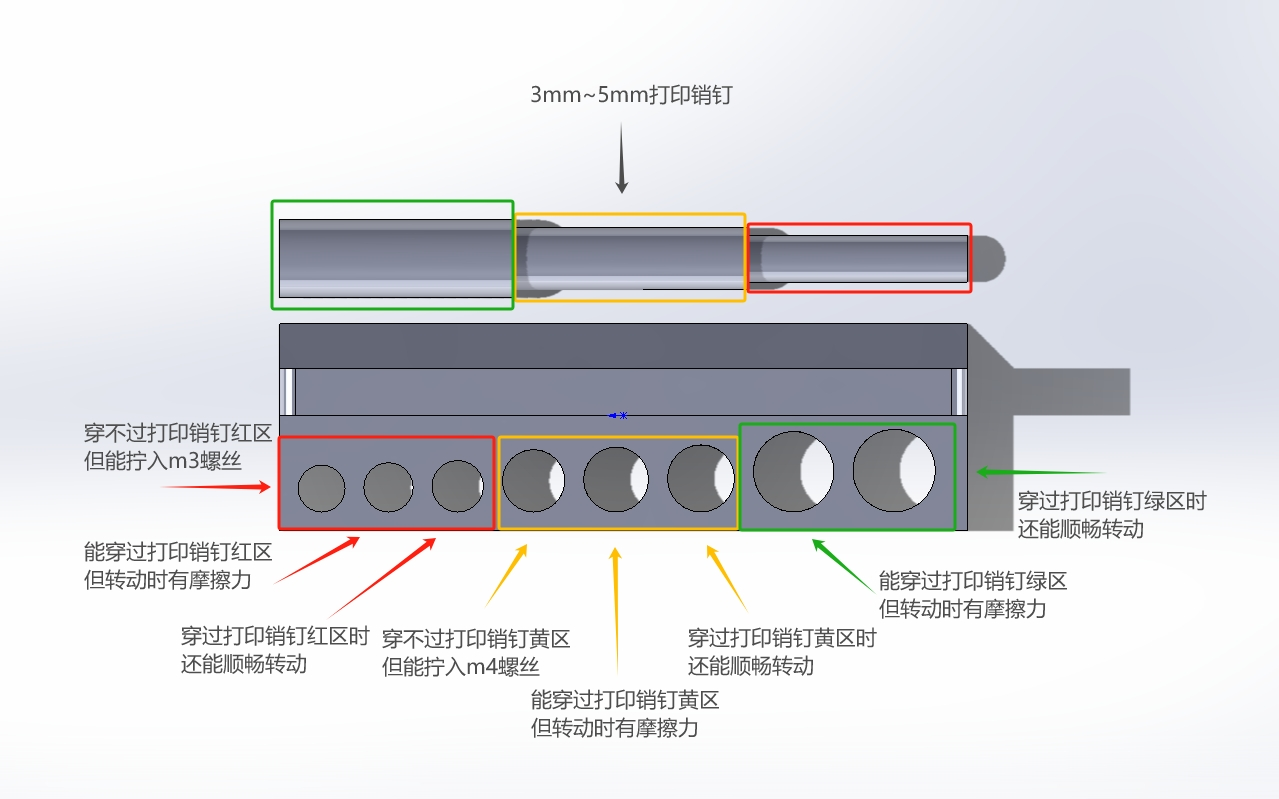

公差同步零件使用方法
