描述

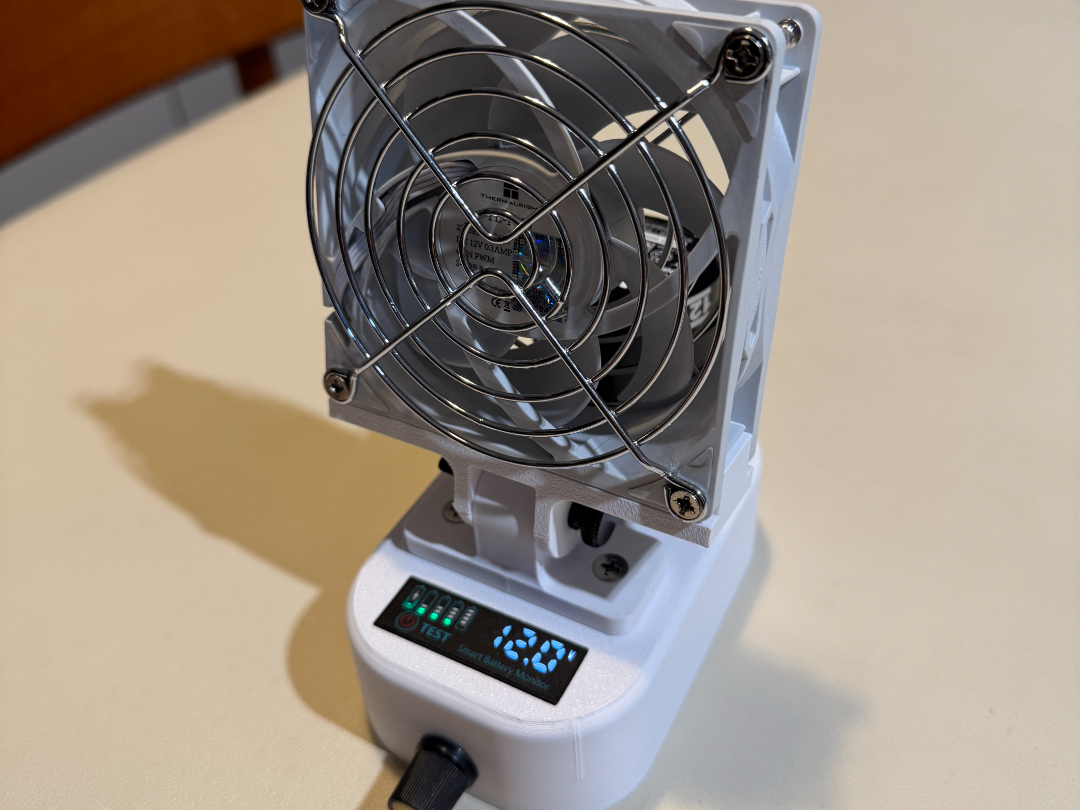

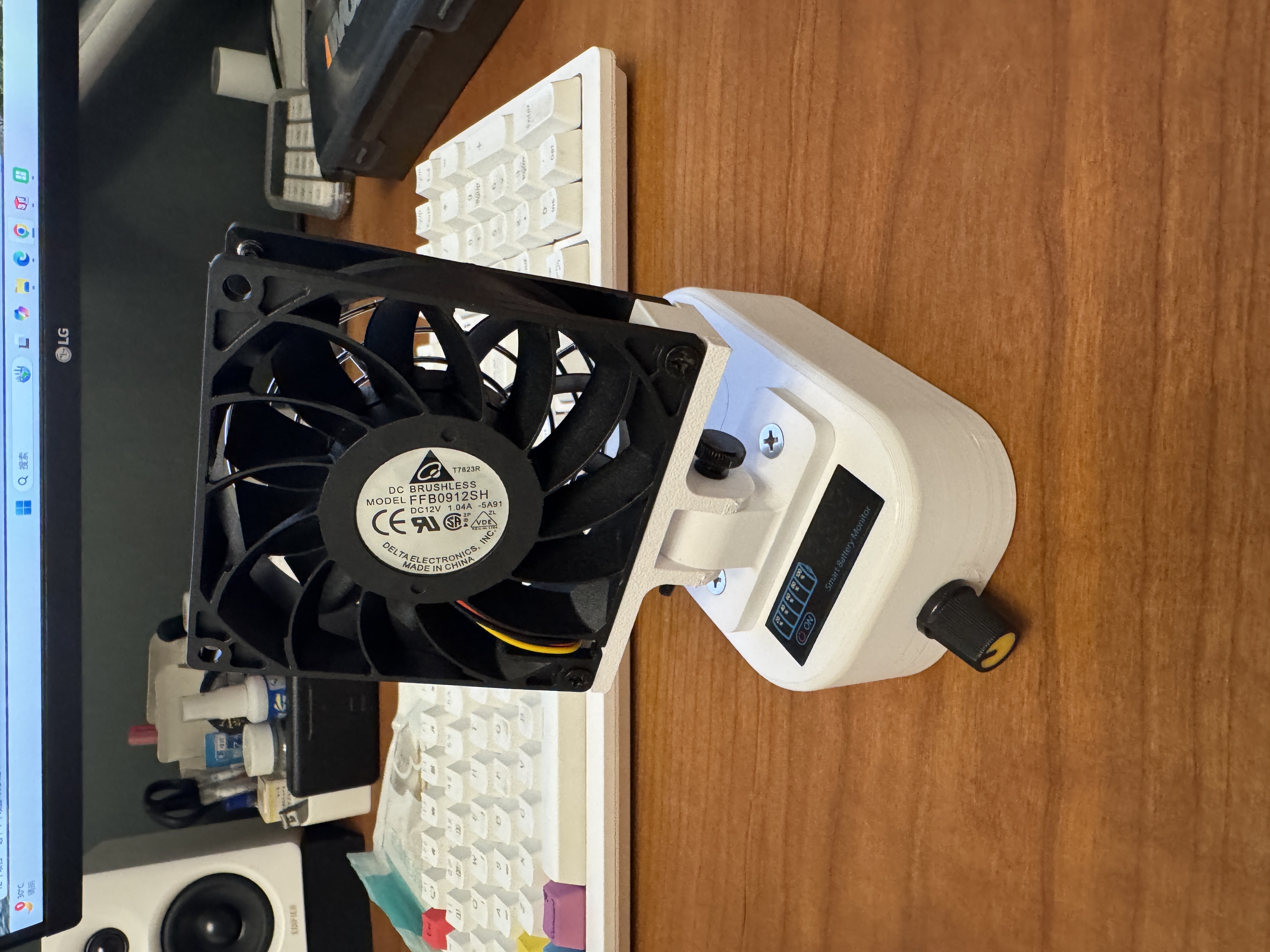

夏天到了，刚做出的宝宝辅食会比较烫，此风扇可以帮助快速降温辅食。也可以作为办公时的桌面风扇使用，也可以折叠收纳。

此版本为进阶版，需要准备压线钳，简易安装，赶快行动吧！

👉基础版请点击

适配威克士12v电池，理论满电可使风扇持续满功率运转30小时！

添加电量显示模块，可以显示当前电量和电压。

视频安装说明

需要的配件清单有：

利民9225规格机箱风扇，型号：P9w（闲置电脑拆下，费用0，市价约22元）

9cm风扇网罩*2，费用0.62元*2=1.24元（没有熊孩子也可以不用）

机箱风扇螺丝*8，（单个风扇会赠送4颗螺丝，注意数量，不用风扇网罩赠送的4颗螺丝就够用）

pwm风扇调速板 ，tb：钦源盛电子，关键词：DC12V四线电脑风扇PWM调速，费用3.8元+3.5元邮费

电量电压显示模块，tb：创客风暴，关键词：DC7-55V LED指示灯电压电量，费用6.31元+2.5元邮费

M4*10沉头螺丝*2个

M4*30滚花手拧螺母*1个

M4螺母*3个

M3*5平头螺丝6个

冷压接线端子 0.75mm²*2个

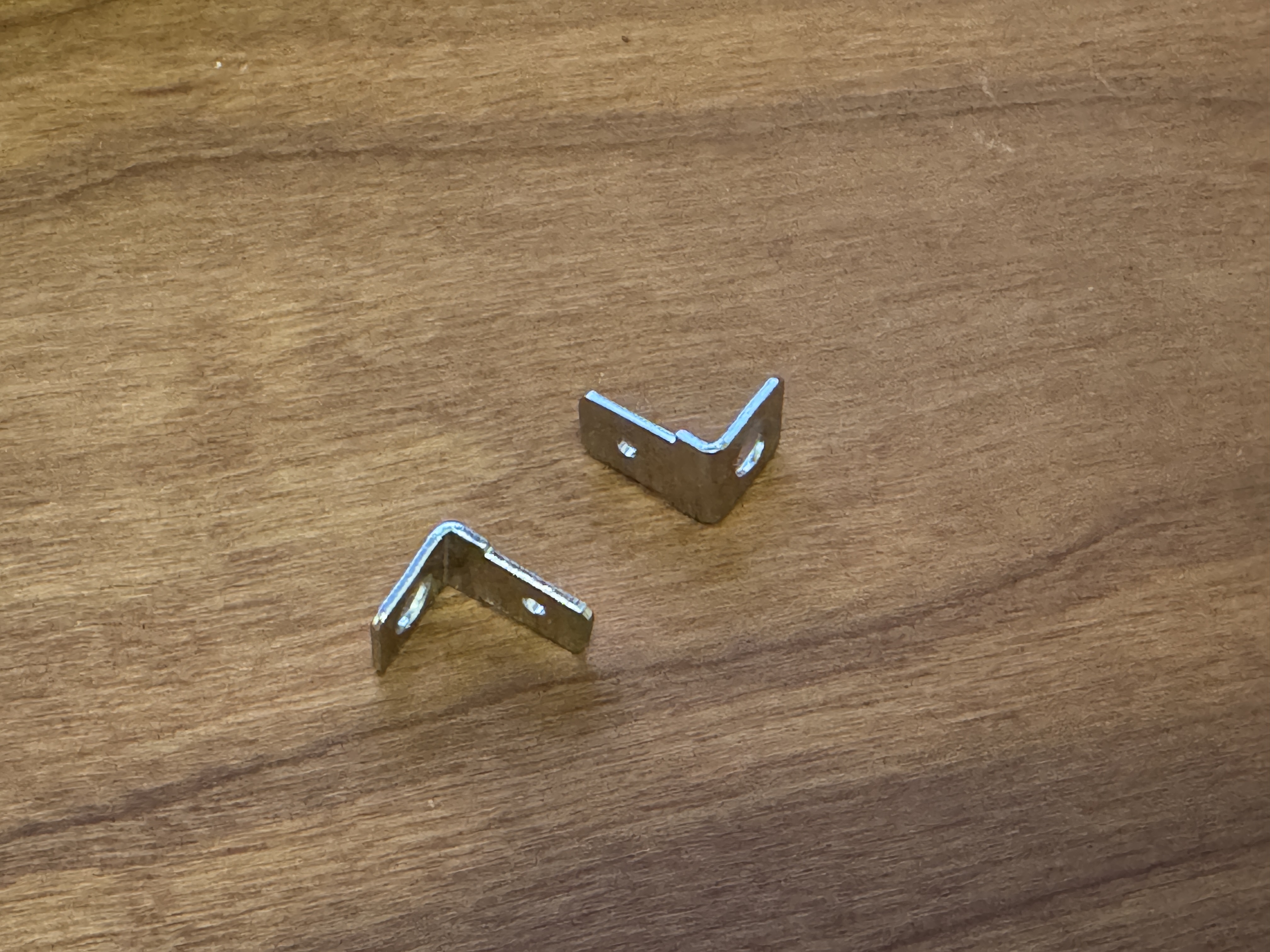

6.3插片 90度折弯*2个，tb：博罗县龙溪严喆五金塑胶制品厂

双面胶或无痕点胶

安装说明：

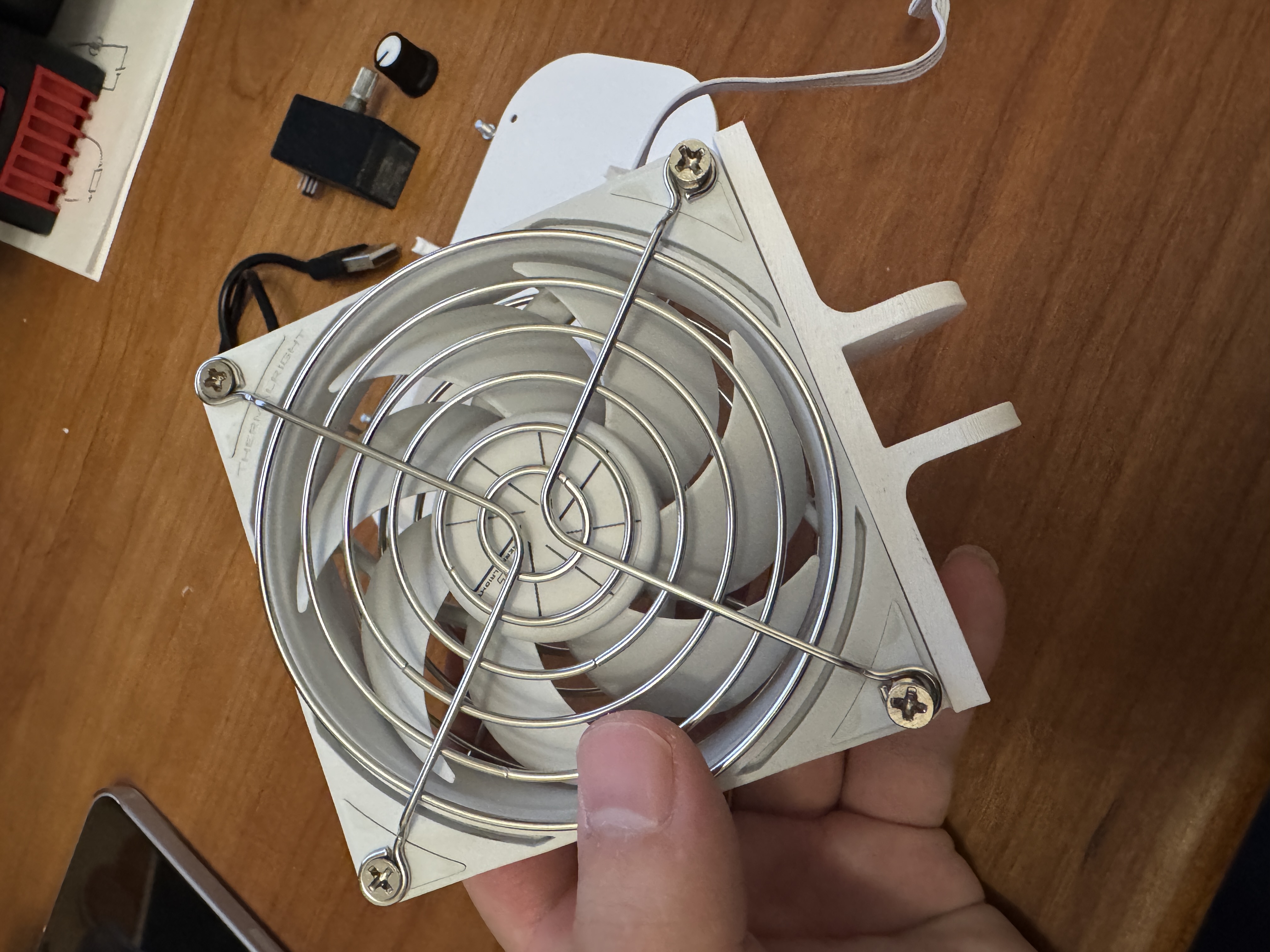

1，安装风扇支架底座 零件1，同时将风扇网罩盒支架底座一起固定

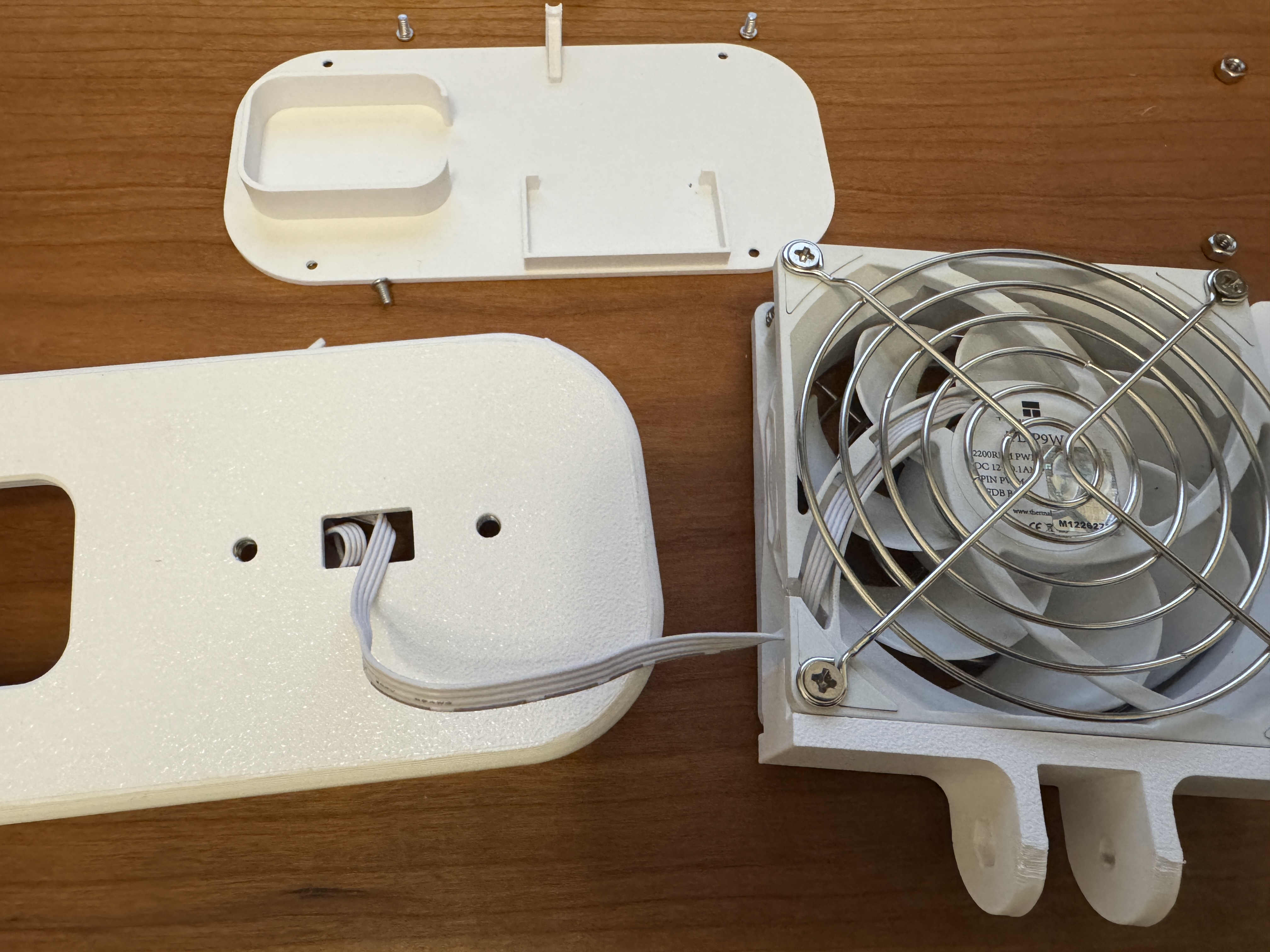

2，风扇线材穿过风扇盒 （图片为基础版外壳，安装说明进阶版适用）

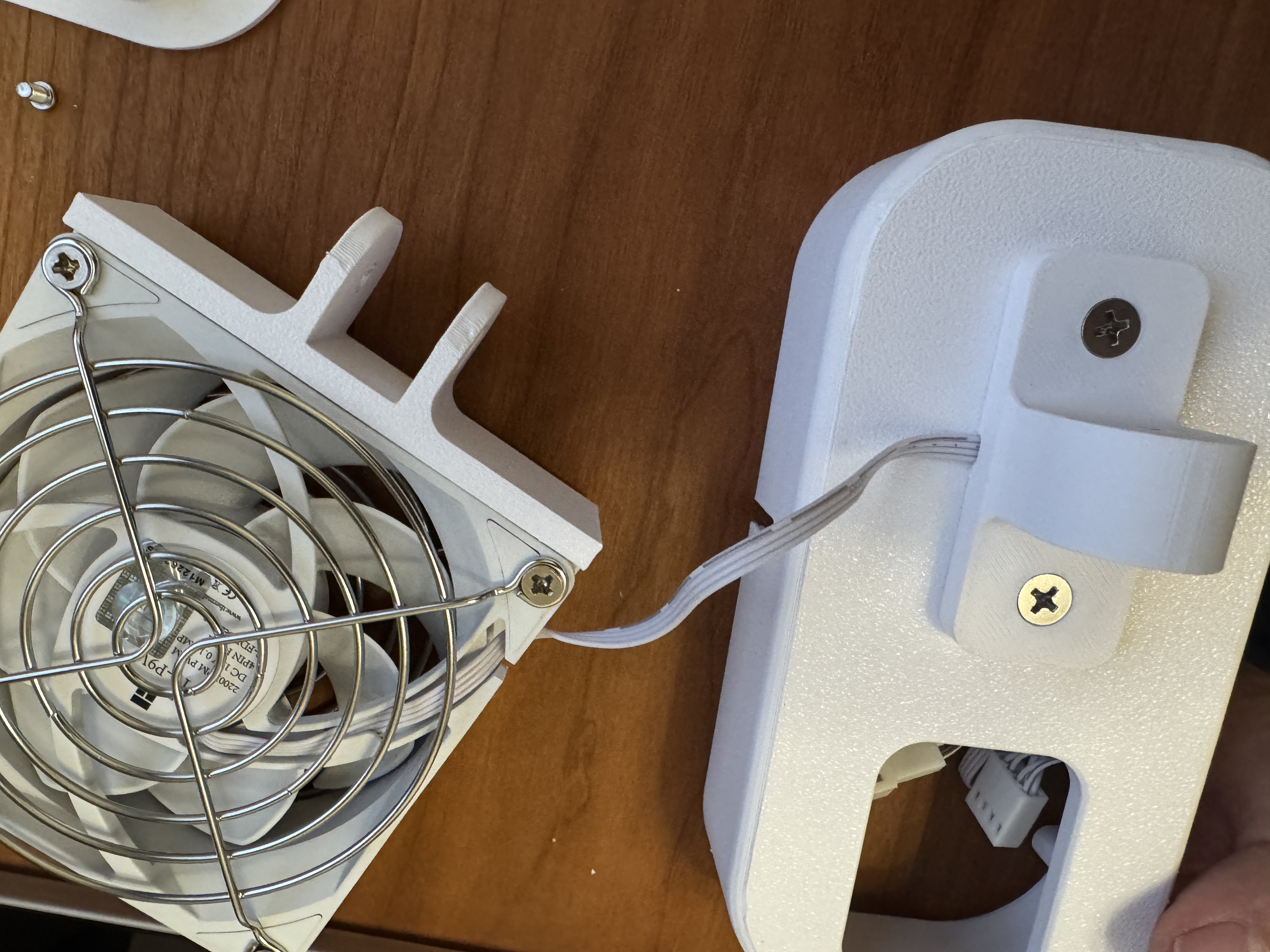

3，安装风扇支架底座，需要M4*10沉头螺丝盒M4螺母，各2个。注意安装底座方向，缺口方向向后，走线使用。调整好线材长度后紧固螺丝。（图片为基础版外壳，安装说明进阶版适用）

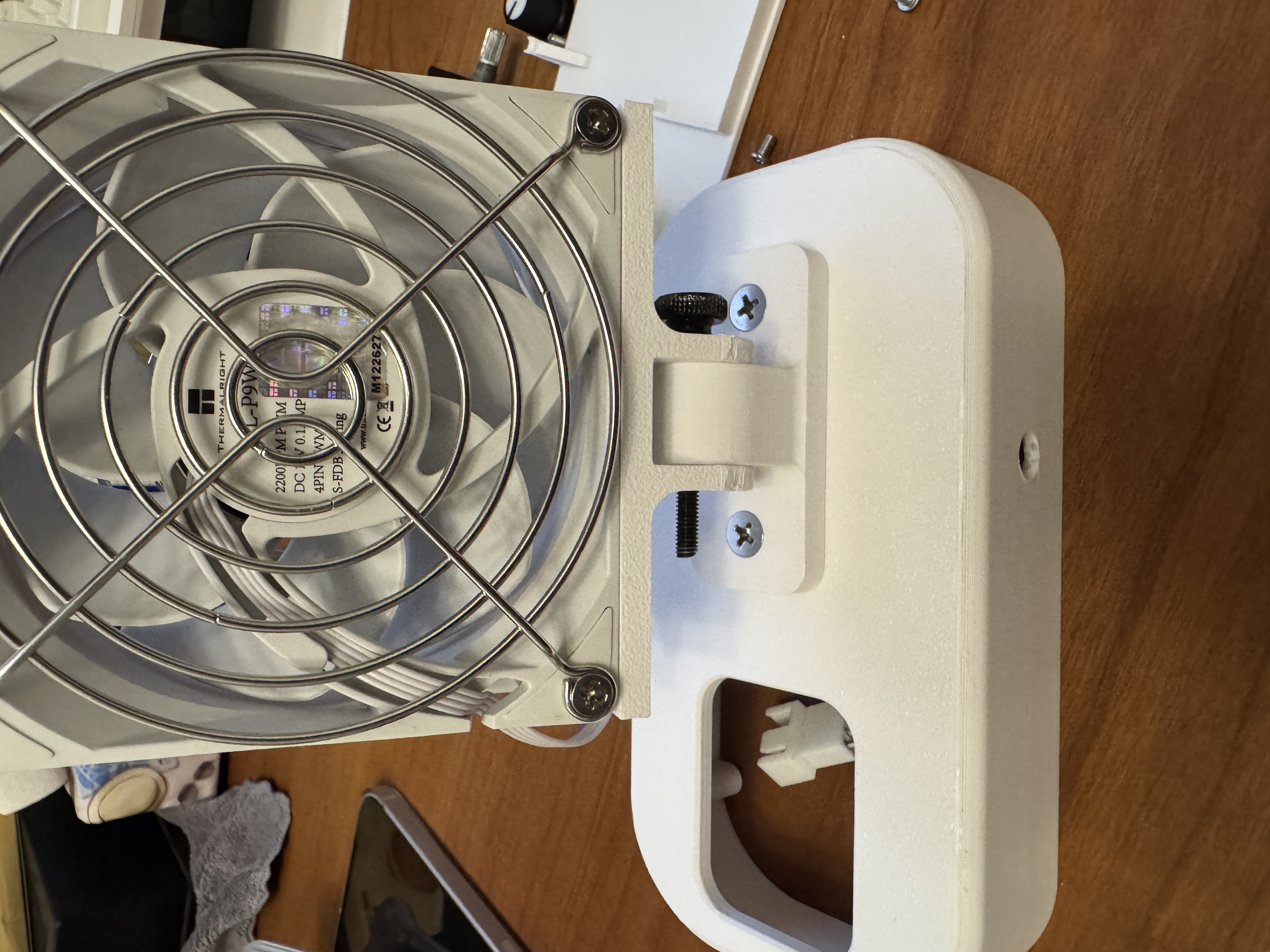

4，M4手拧螺丝和M4螺母组装风扇支架（图片为基础版外壳，安装说明进阶版适用）

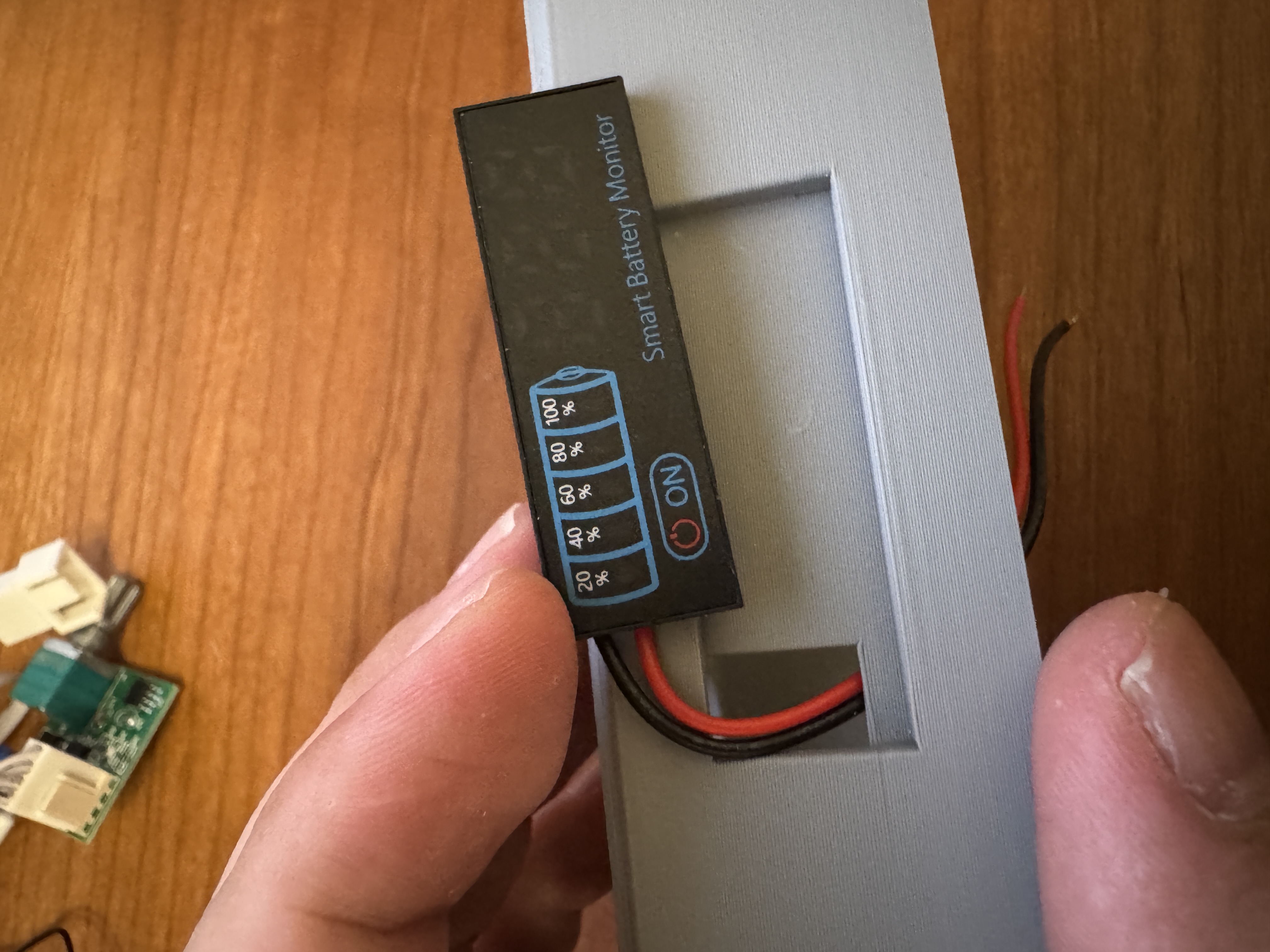

5，安装电量电压显示模块，模块背面使用超薄纳米点胶。

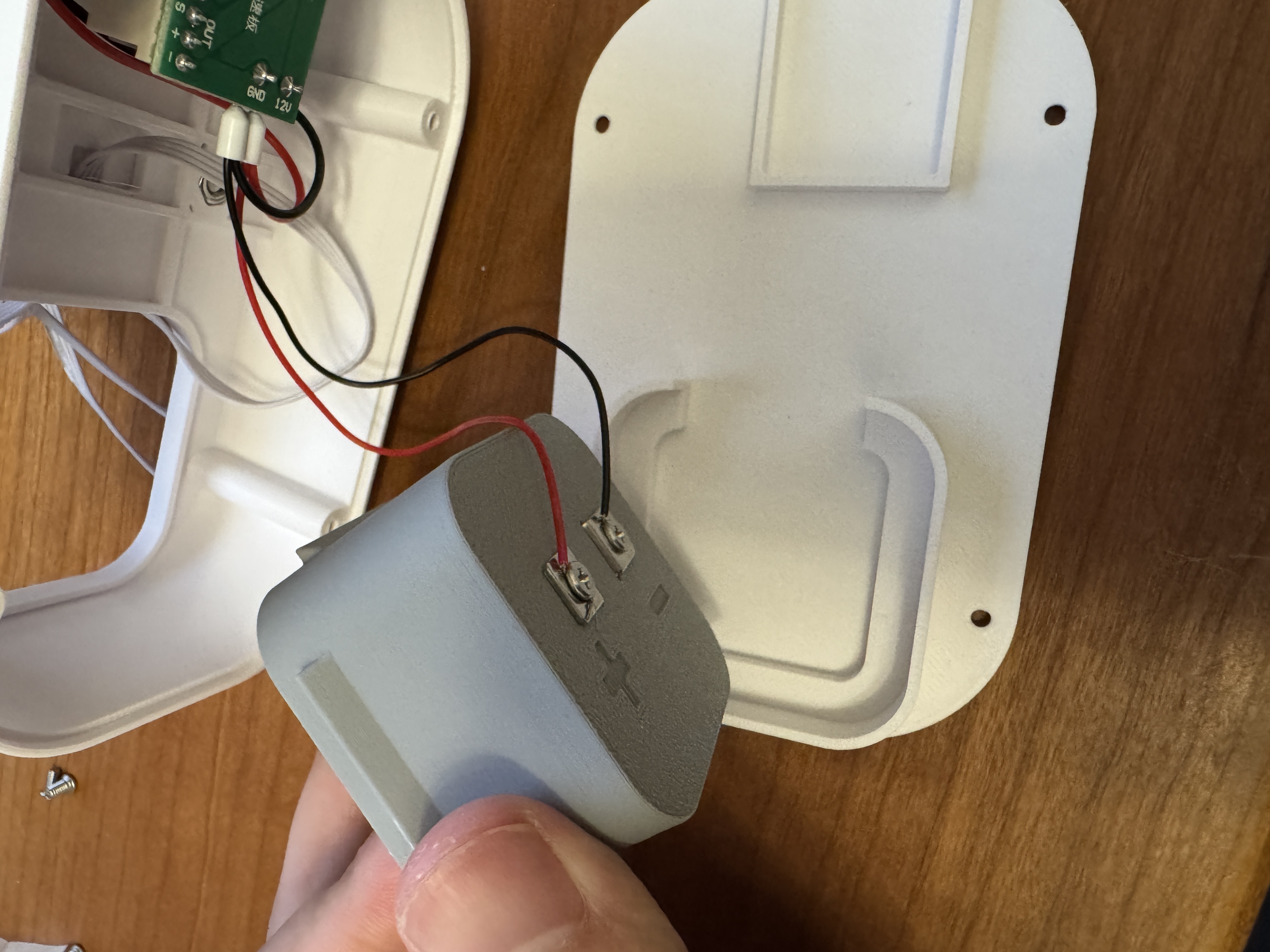

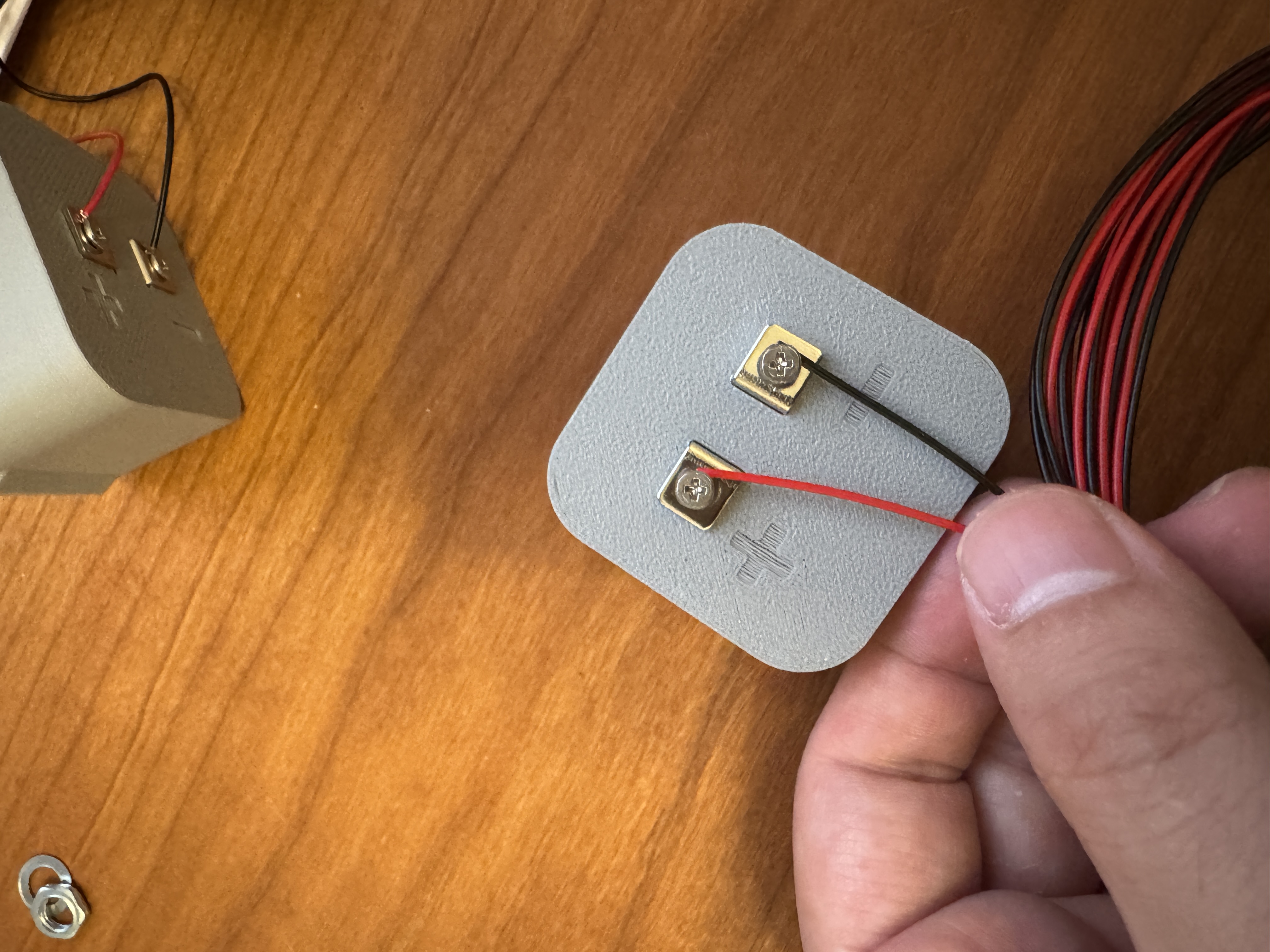

6，接线端子插入电池底座，M3螺丝紧固并压紧零线，火线，注意电池底座标注了正负极，红色火线接正极。

7，如图，使用冷接压线端子接线压紧。

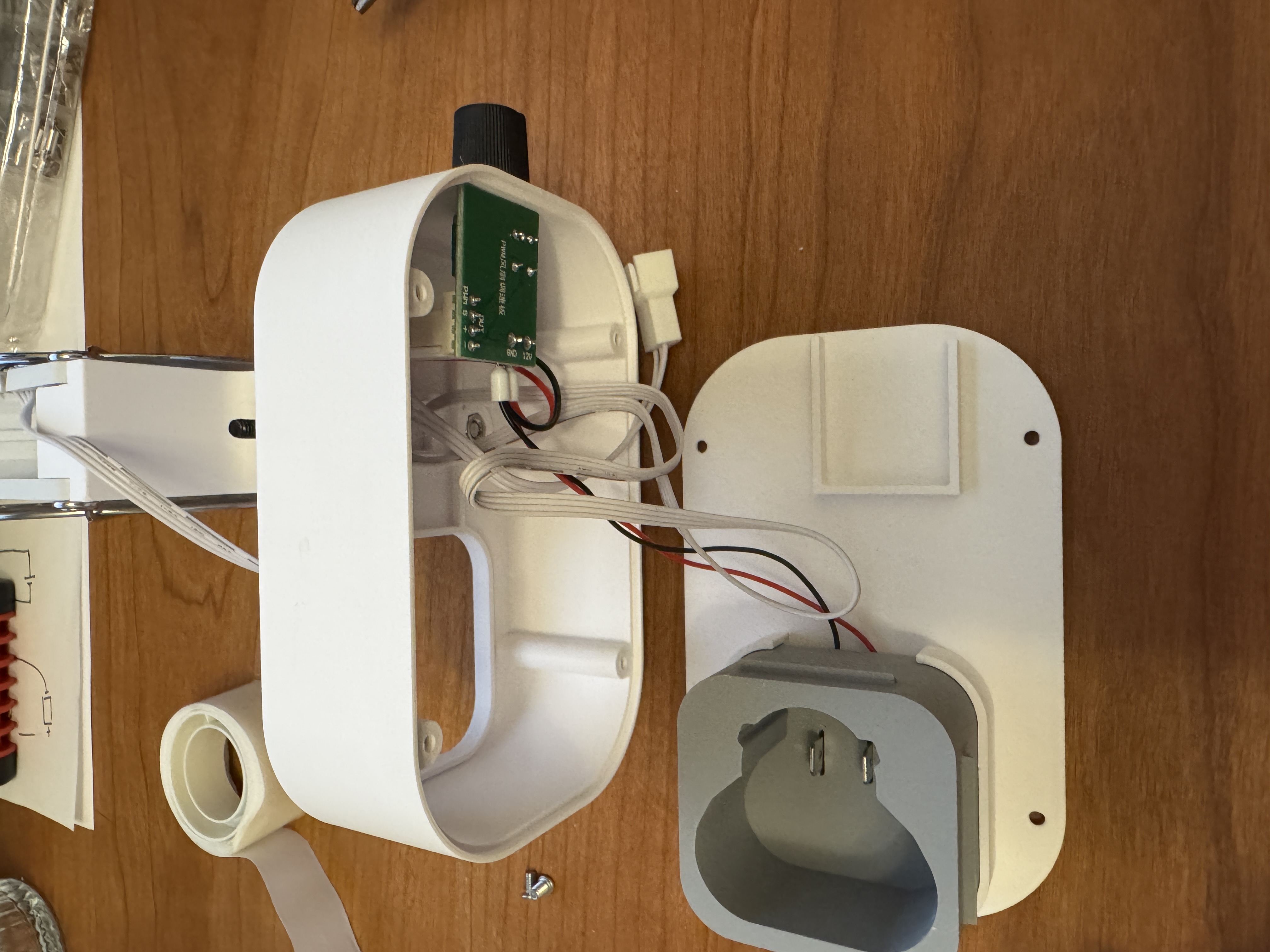

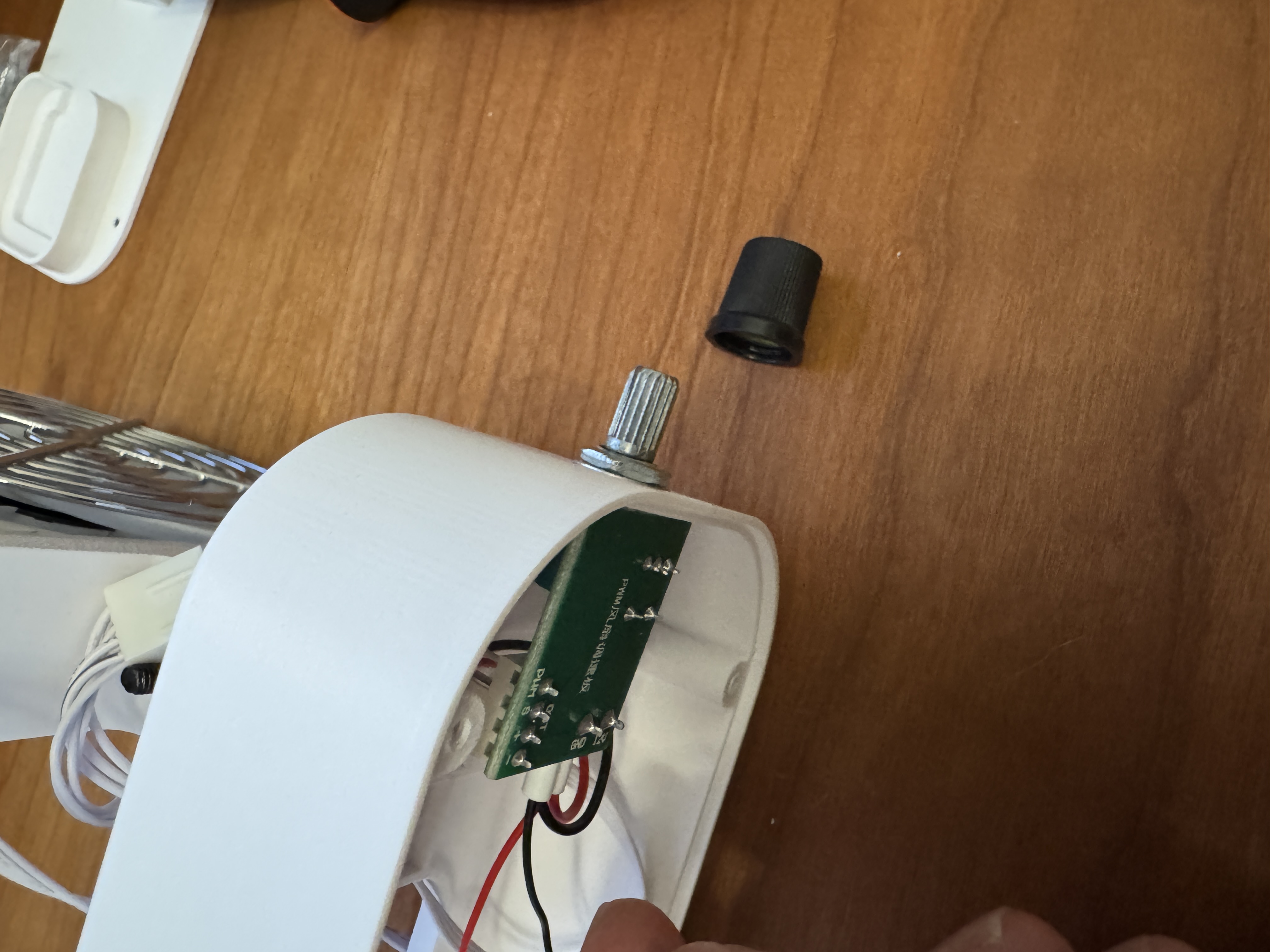

8，把pwm调速板安装到外壳。

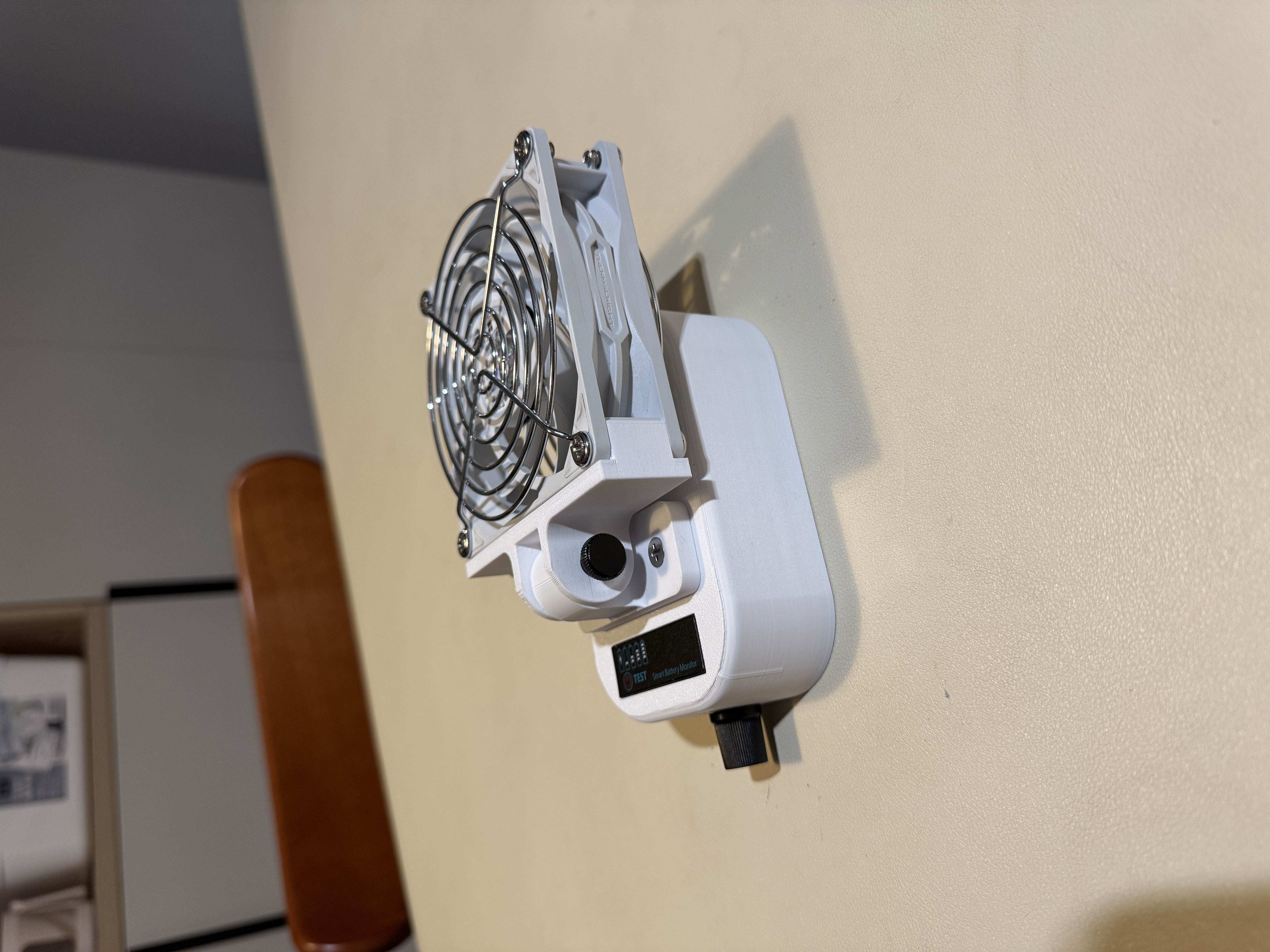

9，通电测试，没问题的话，理线，底座4颗M3*5螺丝和外壳固定，完成。
