P5-无限折叠型蚂蚁农场

解决上一代产品痛点：只能一个方向扩展

可以给更多类型的蚂蚁使用，如各种中小型的收获蚁，弓背蚁

经常拆除部分舍弃热熔铜螺母，改用六角螺母，节省材料和步骤

亚克力切割文件请下载CAD文件,后续名为.DXF

需要使用SVG格式的,请下载ZIP压缩包

特色介绍：

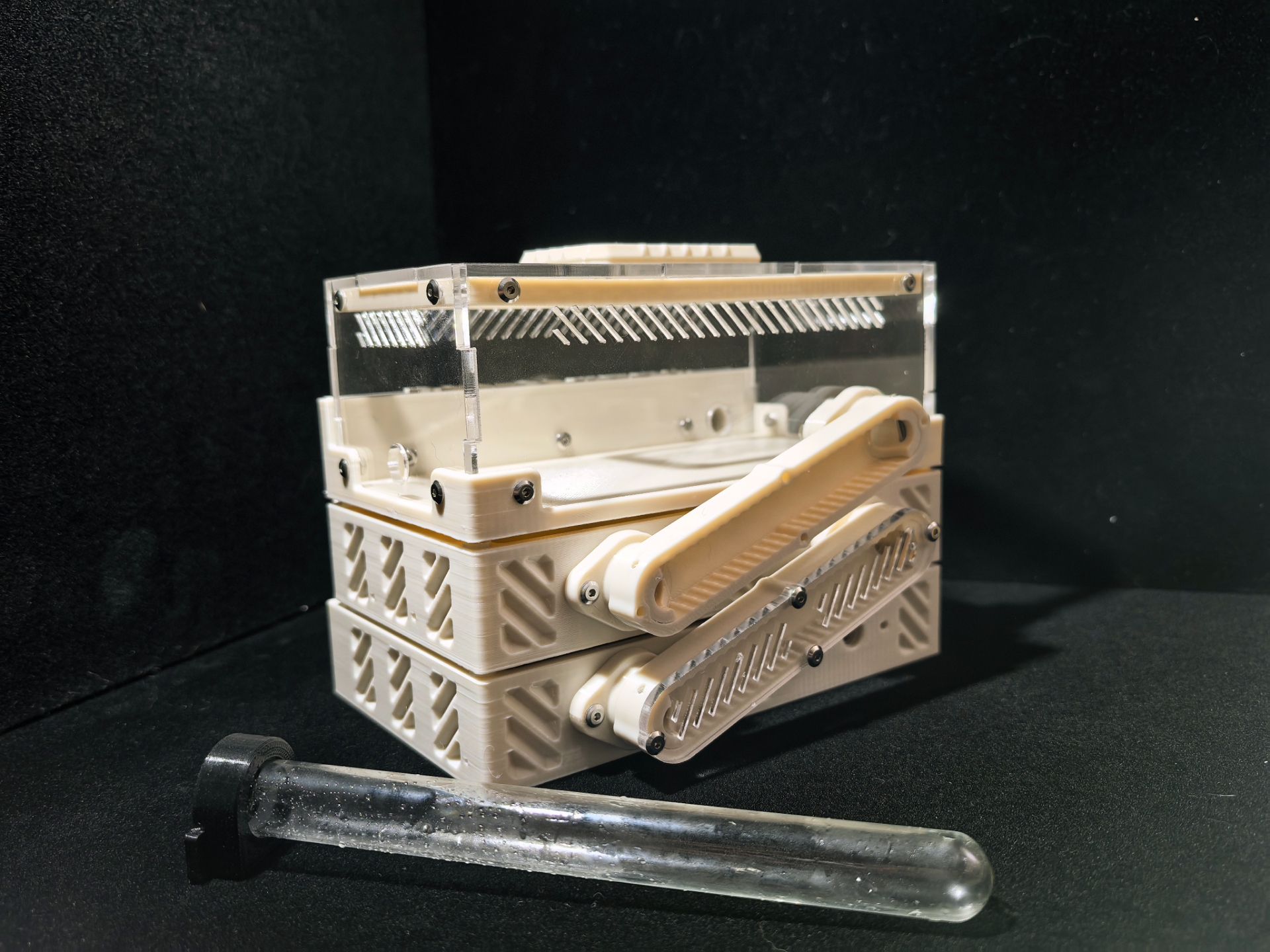

一共设计了4个模块，可以自由组合使用

堆叠方式拓展，更加节省空间

横向拓展只限于合后巢Ⅰ型

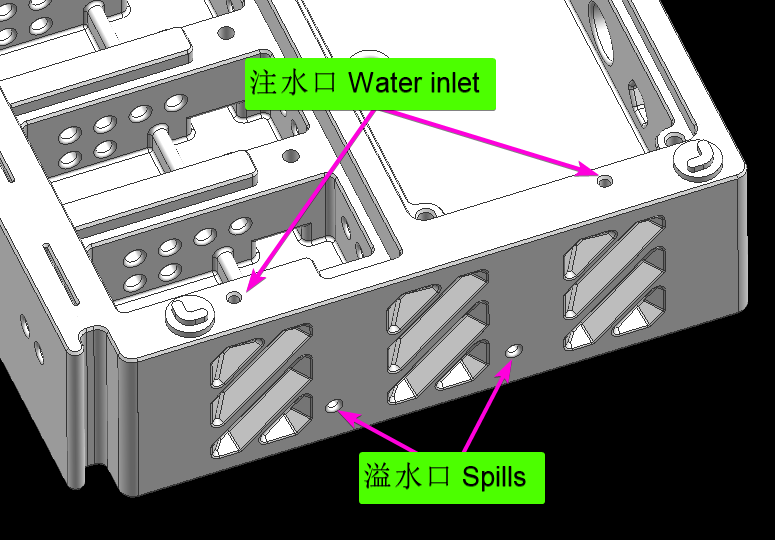

水塔改为内置型，增加有溢水口，但不利于观察水位

合后巢增加了遮光板

试管为独立模块，独立封闭，偷卵更加方便

每个模块都能独立封闭，处理蚂蚁问题更加轻松

所有模型均不需要支撑打印

模块：

活动区
合后巢Ⅰ型（横向拓展）
和后巢Ⅱ型（堆叠拓展）
试管巢Ⅰ型（堆叠拓展）
折叠旋转通道

模块介绍：

活动区
1：外形尺寸：160X95X66 mm (LxHxD)
2：2个10mm拓展通道+1个8mm折叠拓展通道
合后巢Ⅰ型/Ⅱ型
1：外形尺寸：Ⅰ型:160X95X28mm Ⅱ型:160X95X30mm (LxHxD)
2：5个蚁后区域，每个区域介质保湿，干湿分离
3：1个大介质保湿区域+1个小干燥区域
4：内置大容量水塔
试管巢Ⅰ型
1：外形尺寸：160X95X30mm (LxHxD)
2：5个外径15mm试管区域，试管可以单独拆除，方便偷卵
3：内置水塔+1小介质保湿区域或者堵水试管保湿均可
4：通道直径为8mm

各模块 BOM 表

活动区
1：切割定制亚克力1套
2：倒边内六角螺丝：M2.5x8 15Pcs 锁亚克力板
倒边内六角螺丝：M2.5x12 2Pcs 锁旋转折叠通道
3：六角螺母：M2.5 8Pcs 锁亚克力板
合后巢Ⅰ型
1：切割定制亚克力1套
2：倒边内六角螺丝：M2.5x8 13Pcs 锁亚克力板
合后巢Ⅱ型
1：切割定制亚克力1套
2：倒边内六角螺丝：M2.5x8 13Pcs 锁亚克力板
倒边内六角螺丝：M2.5x12 4Pcs 锁旋转折叠通道
3：六角螺母：M2.5 4Pcs 锁旋转折叠通道
试管巢Ⅰ型
1：切割定制亚克力1套
2：倒边内六角螺丝：M2.5x8 4Pcs 锁亚克力板
倒边内六角螺丝：M2.5x12 4Pcs 锁旋转折叠通道
3：六角螺母：M2.5 4Pcs 锁旋转折叠通道
4：硅胶密封圈：外径21x线径3mm 5Pcs
5：直径15x150mm 玻璃试管 5Pcs
试管巢Ⅱ型
1：切割定制亚克力1套
2：倒边内六角螺丝：M2.5x8 4Pcs 锁亚克力板
倒边内六角螺丝：M2.5x12 4Pcs 锁旋转折叠通道
3：六角螺母：M2.5 4Pcs 锁旋转折叠通道
4：硅胶密封圈：外径22x线径2mm 5Pcs
5：直径18x180mm 玻璃试管 5Pcs
旋转折叠通道
1：切割定制亚克力1片
2：倒边内六角螺丝：M2.5x8 4Pcs 锁亚克力板
3：圆柱销：直径2x18mm 2Pcs
其余材料
1：彩色玻璃纸-加厚厚度约0.15mm 若干自行裁剪合适大小用来隔断各种通道
2：10mm的硅胶堵头用来封住拓展孔

注意事项/打印说明：此条很重要,请仔细阅读

打印件尽量使用同样的切片参数,避免各模块装配松紧一致,特别注意是堆叠的限位口,如果打印后装配比较紧,使用工具将凸起部分加工一下,避免装配太紧导致打开时困难
旋转折叠配件的原装限位销孔设计为紧配,请使用工具锤入圆柱销
试管独立模块安装正确应该是比较顺滑的,太紧请检查打印模型是否与图档模型一致,太紧会导致安装拿取困难
切片是注意检查搭桥打印角度为最短的悬垂,默认自动设置是最短的角度
旋转通道打印后如果过于光滑,请用砂纸加工出磨砂面,帮助攀爬能力弱的蚂蚁
活动区打印时,可以在第141层时候(默认层高0.2时)添加暂停,更换其他颜色耗材使字体颜色更加鲜明

----------------------------------------------------------------------2025-06-18----------------------------------------------------------------------

更新试管2型模块-适配18mm试管

独立试管模块在一个打印板上,选择需要的直径打印即可

----------------------------------------------------------------------2025-06-24----------------------------------------------------------------------

更新两个零件,前/后挡板

前挡板可以在没有活动区的情况下封闭通道

后挡板是合后巢封闭通道

----------------------------------------------------------------------2025-09-15----------------------------------------------------------------------

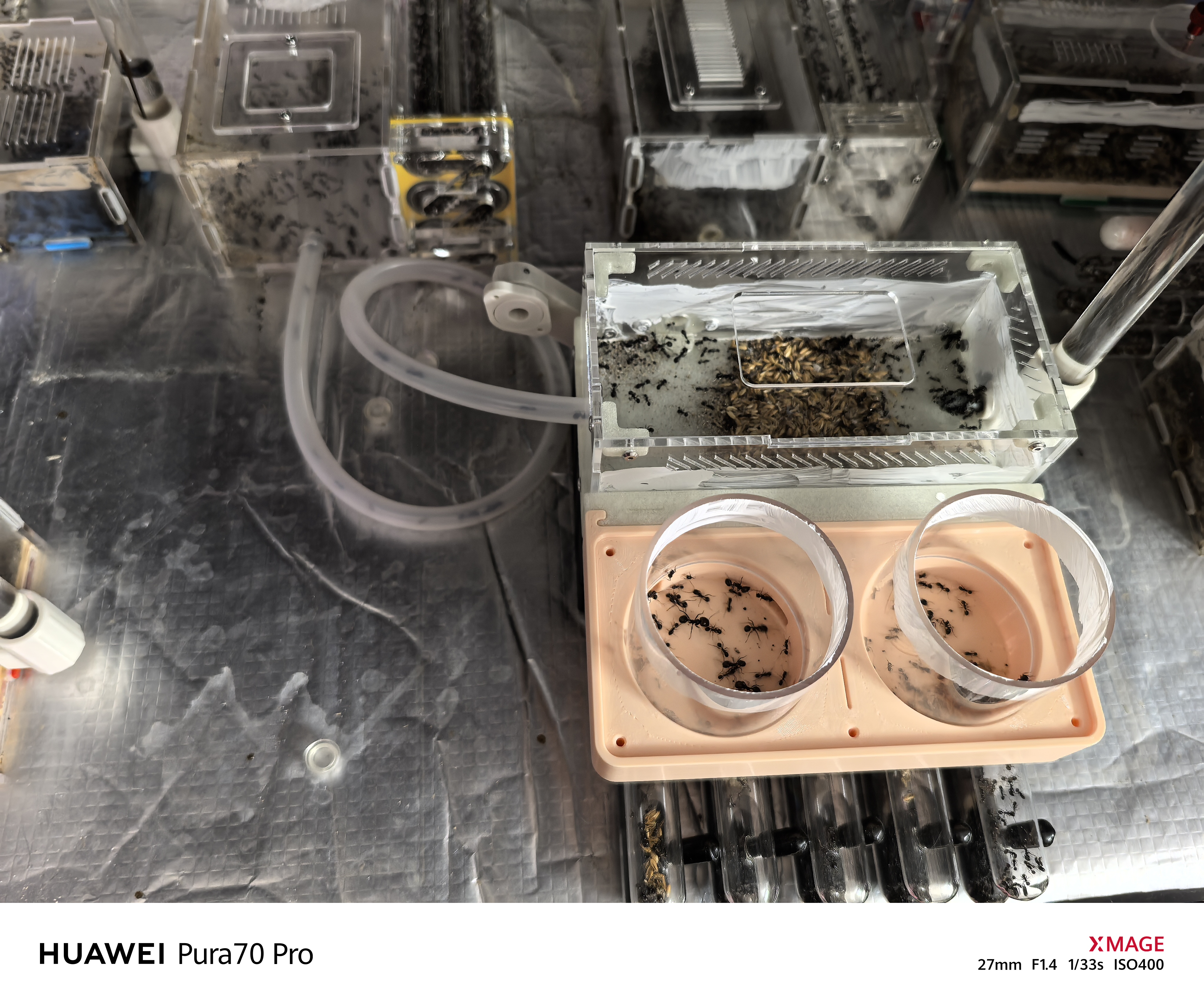

拓展双塔垃圾区，对于收获蚁品种来说，可以更加容易清理垃圾。

目前已经实验使用超过一个月，垃圾部分基本会存放在拓展的区域。

清理垃圾时可以用玻璃纸将通道关闭，可以大量减少蚂蚁躁动导致清理难度增加

清不要100%清理干净垃圾，保留一些让它们识别这个区域的作用

使用2节直径60mm，厚度2mm的PC管，高度50-60mm（在我其他款式蚁巢通用的配件）

涂上5000目以上滑石粉，防止蚂蚁逃脱

设计有盖子的，但是需要密封圈，有需要可以查看：

[https://makerworld.com.cn/zh/models/1506345-sheng-tai-fang-zhou-bio-ark-mi-ni-ma-yi-nong-chang#profileId-1644948](https://makerworld.com.cn/zh/models/1506345-sheng-tai-fang-zhou-bio-ark-mi-ni-ma-yi-nong-chang#profileId-1644948)

它们是通用的设计

----------------------------------------------------------------------2025-01-03----------------------------------------------------------------------

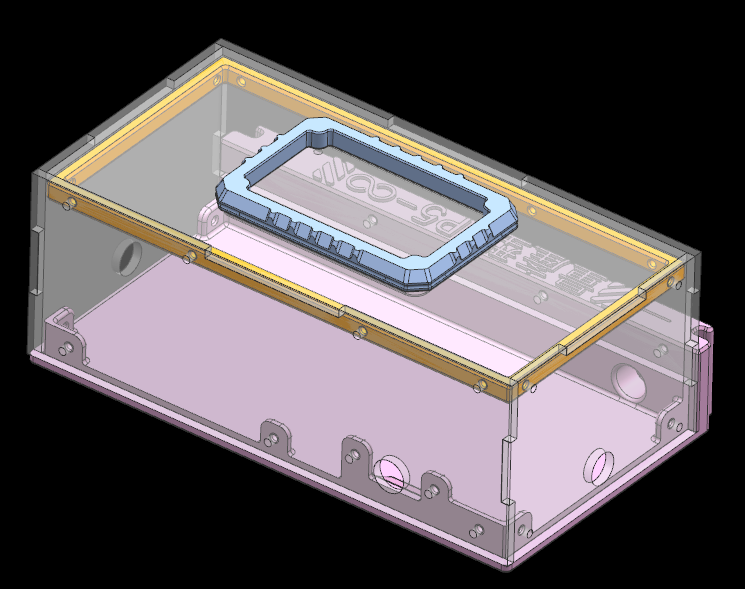

增加了一个V2版本的活动区，取消使用螺母固定，直接使用螺丝外围锁紧，

由于周围都加大了一圈，不能和旧版的亚力克活动区通用，需要用V2版本的活动区，请下载V2的亚克力切割文件

拓展层源文件已经开源，需要修改拓展可以下载stp格式的文件
