• 设计师建模必备工具：半径规。

【特别说明】：

• 不需要进行尺寸校准，你平时怎么打印模型就怎么打印这个半径规。用你最常用的材料和最常用的参数。哪怕打印出来的尺寸不准确，也不要管他。

• 原因很简单，我们不需要半径规多精确，我们需要的是打印件真正打印出来的尺寸要精确。



• 还是不明白的人看下面的例子：

1. 假如说你要复刻的部件圆弧半径是10mm，你用高精度半径规测量数据也是10mm，于是你设计了10mm的模型，结果由于材料收缩，实际打印的弧度只有9mm，不够精确无法使用。
2. 这时候如果你用自己打印的这套半径规去测量，发现测量数据是11mm，于是你设计了11mm的模型，由于材料收缩，实际打印的弧度只有10mm，模型非常精确。

• 我们要的不是工具的精确度，我们要的是打印件的精确度。
• 所以，使用自己打印的半径规才能打印出最精确的尺寸。

【设计说明】：

• 本套半径规分为两部分：阳角和阴角，每一部分各7片。
• 为了使用方便，我并没有像其它设计师一样把阴阳角合并设计，而是分成了两套不同用途，阳角片的四个角都是阳角，阴角片的四个角都是阴角，这样在实际使用中更方便。

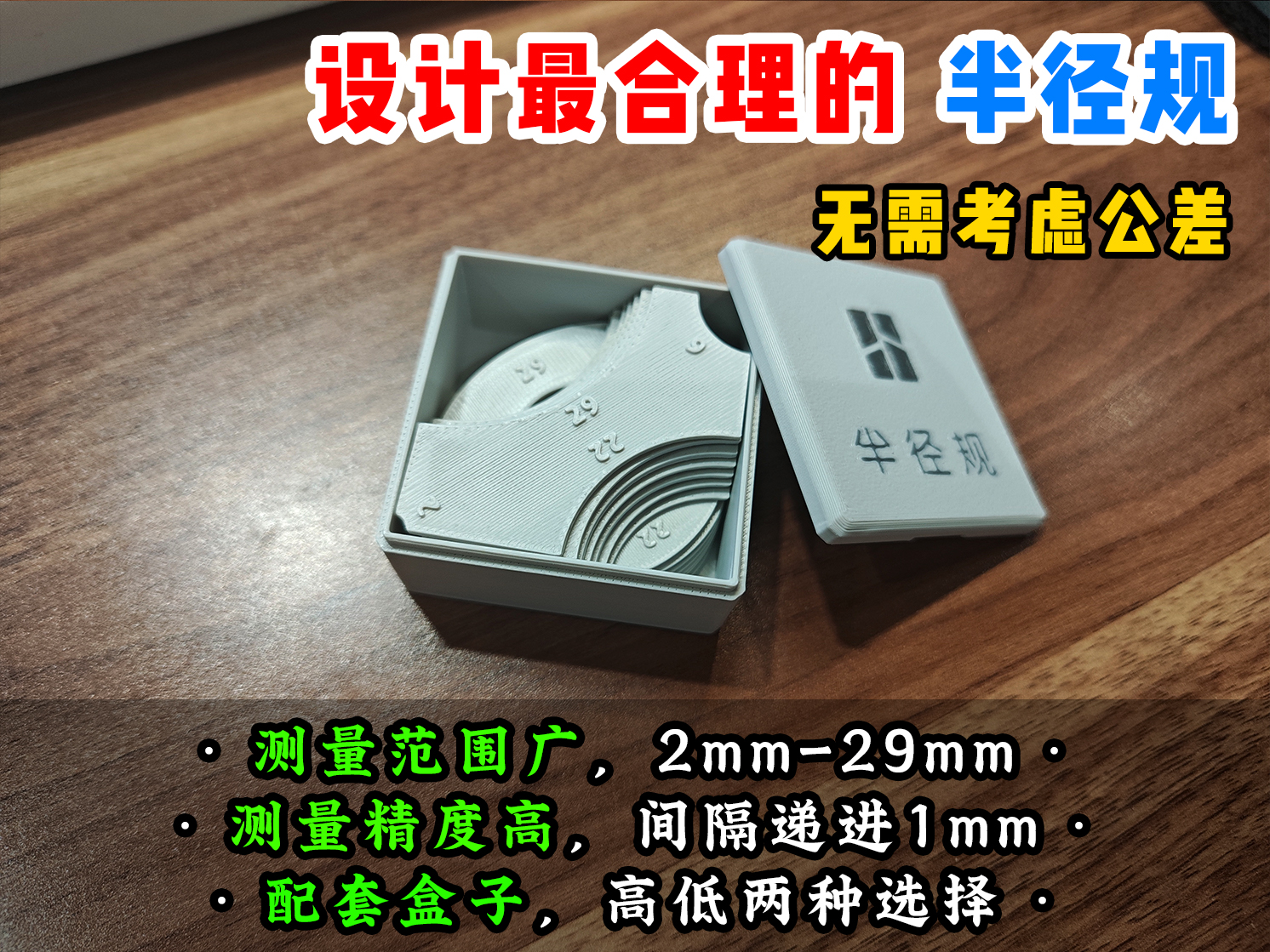

• 阴角和阳角的测量范围都是2mm——29mm，间隔1mm。

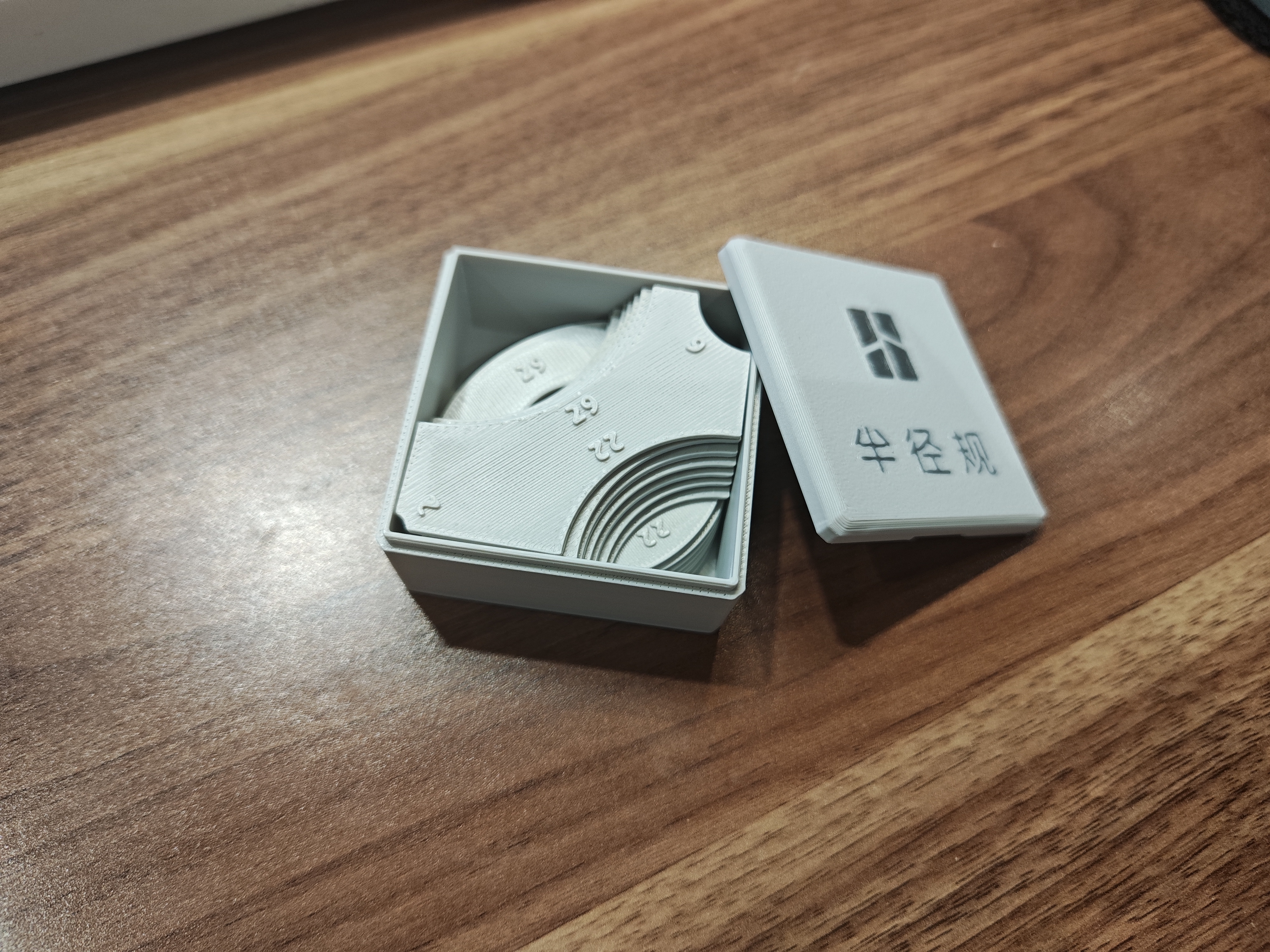

• 为了方便收纳，我专门做了配套盒子。盒子分为高矮两种，分别可以收纳14片和7片。全套用高盒子，只打印阳角或者阴角可以用小盒子。
