个人图鉴NO.38，制作难度：⭐⭐⭐⭐

原作者：seki

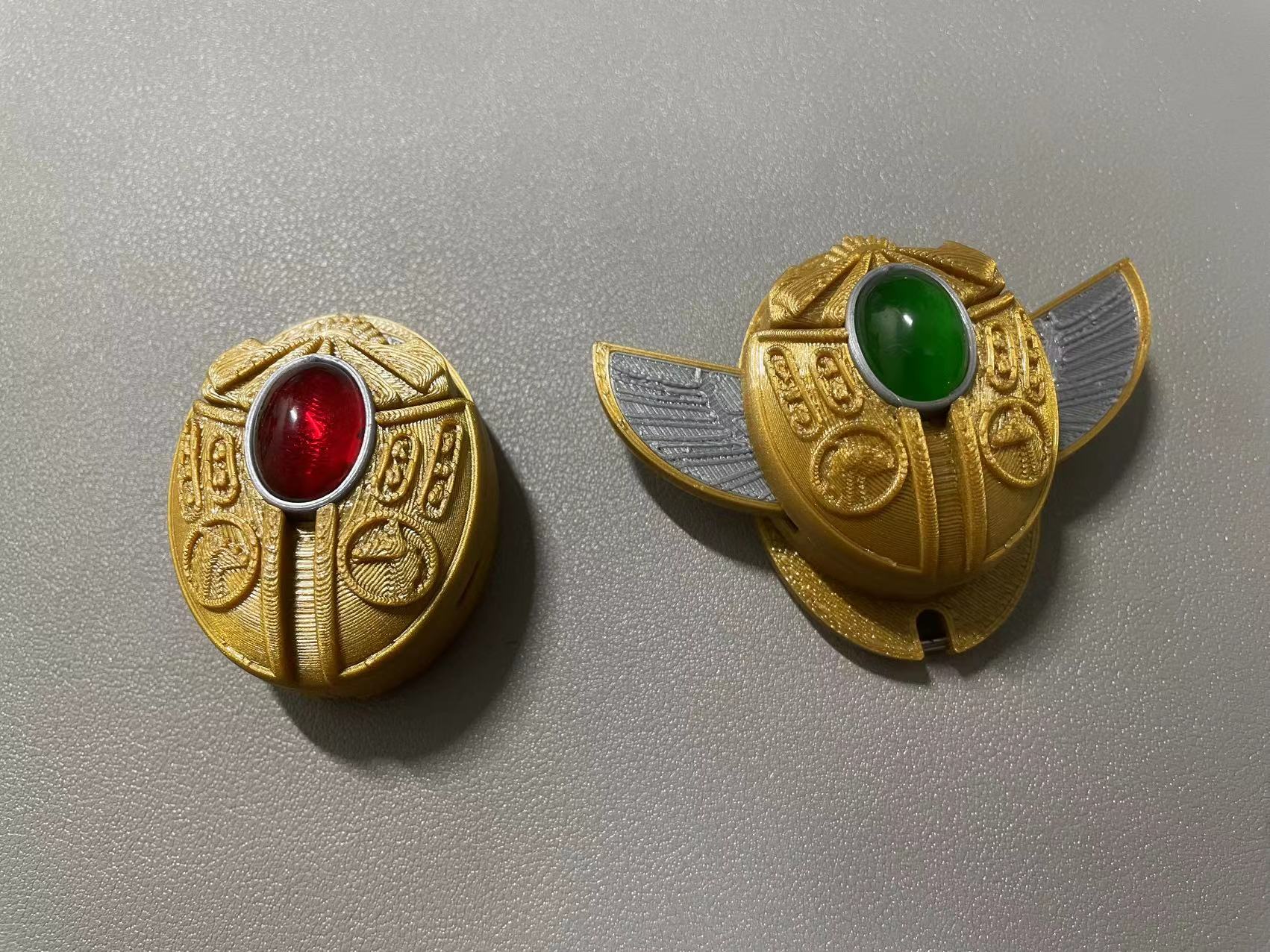

圣甲虫推牌，一段磁力结构，已根据3d打印做整体结构优化。使用树脂宝石点缀，非常有美感。高难度模型，可能需要手捻钻和胶水双管齐下，手残党劝退

PETG打印必须喷胶，否则大概率翻车！

常规打印盘1-2，盘3为打印版宝石（不推荐），盘4为虫颚尾珠，需要两根配合2个M1.2*6mm沉头螺丝使用

如果磁铁的厚度精度非常高（一般的磁铁厚度会略微缩水），请使用盘5的中板和底板

需要更精美的效果也可以调整层高至1.2mm，效果更好

• 需要准备配件：

  • 10个6mm*2mm磁铁
  • 3条2mm*9mm定位销
  • 4条2mm*8mm定位销
  • 2个2*5*2.5微型轴承（型号MR52ZZ），pdd11元10个
  • 4个3mm玻璃珠或钢珠，非必须，不放珠子展开角度会大一些
  • 胶水，推荐3M万能胶，按需添加

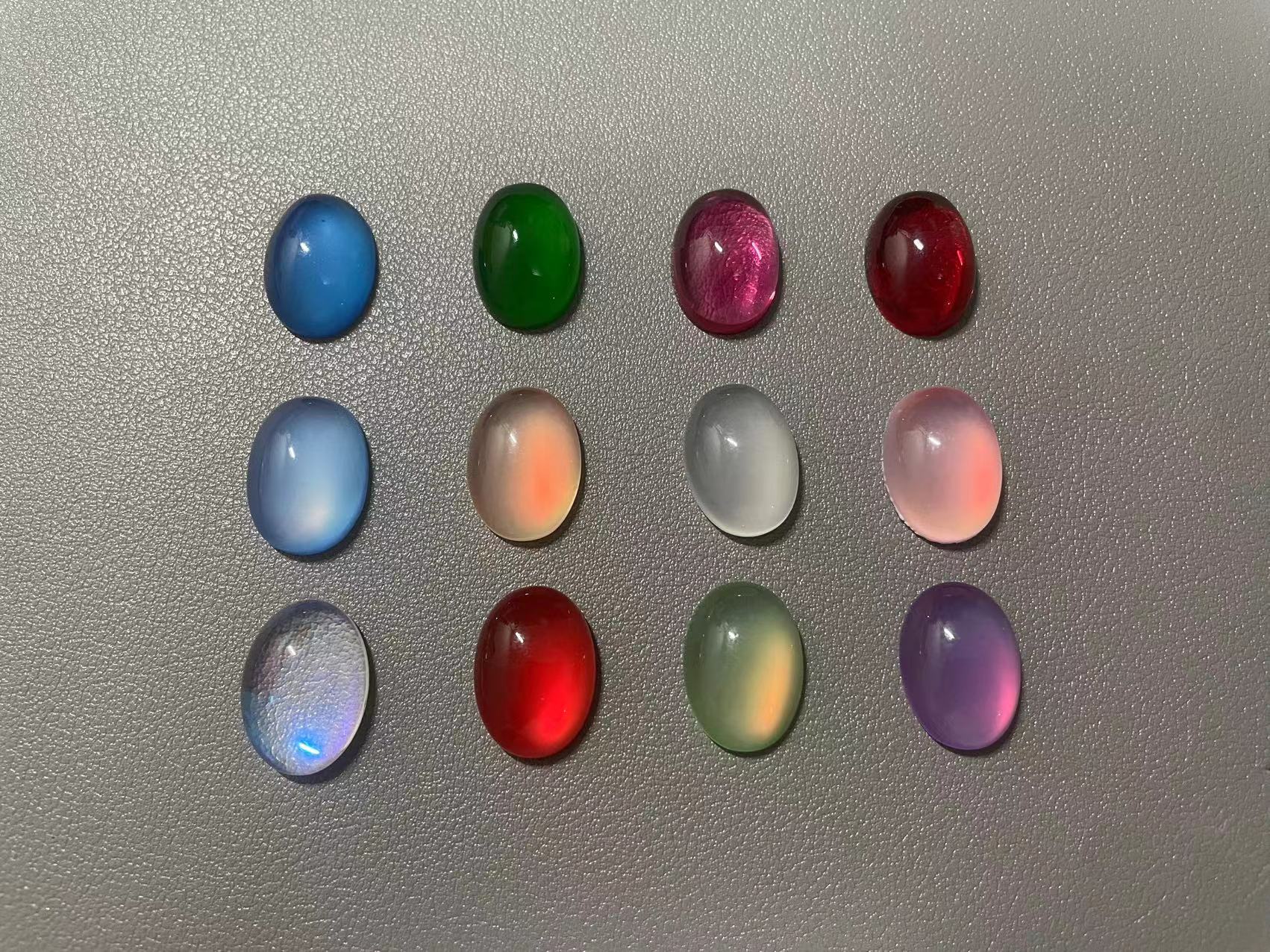

  • 1个13*18mm树脂蛋型仿猫眼石贴片，pdd5元10个

    需要贴片有一定的厚度，认准以下质感，勿买错浪费钱



  • 如果因为材料膨胀率造成的定位销安装困难，建议使用手捻钻扩孔，或微调XY轴补偿系数

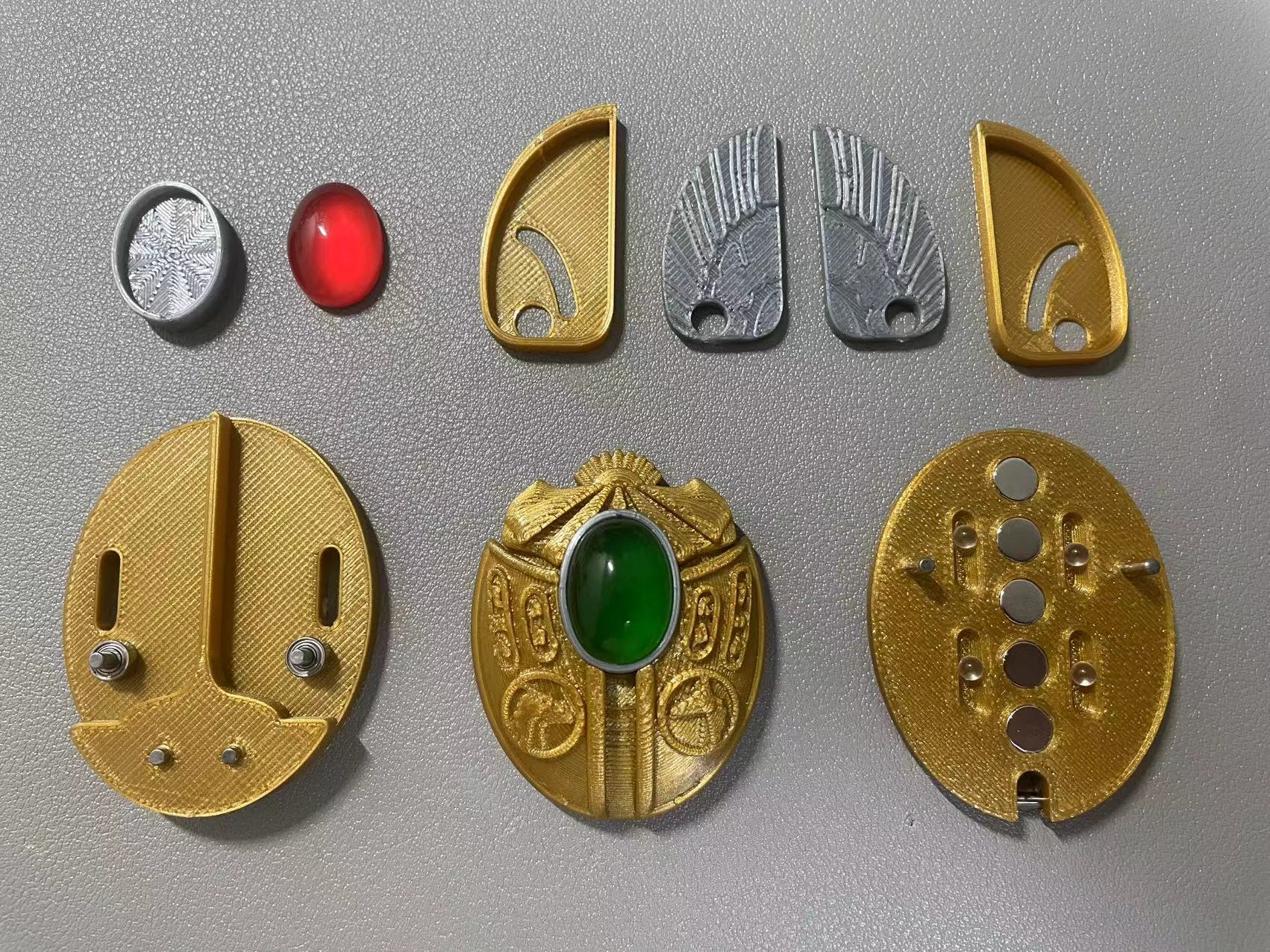

• 零件一览（此图例为旧版本，磁铁位未开槽）：





• 装配步骤：

  ①取出底板（零件一览右下），装入5个6mm*2mm磁铁，3条2mm*9mm定位销（纵2横1），放上4个3mm玻璃珠或钢珠备用

  ②合并两边共4片翅膀零件，分别卡入2个2*5*2.5微型轴承，使用2条2mm*8mm定位销贯穿轴承中孔

  定位销可能存在精度误差，多试几根，找到能基本卡住且轴承能正常工作的2条

  ③取出中板（零件一览左下），装入5个6mm*2mm磁铁，下方两个孔位装入剩下2条2mm*8mm定位销

  ④取出甲虫背壳（零件一览中下），装入宝石卡座和树脂蛋型宝石贴片

  ⑤合并以上所有底板、中板、翅膀、背壳，即完工
