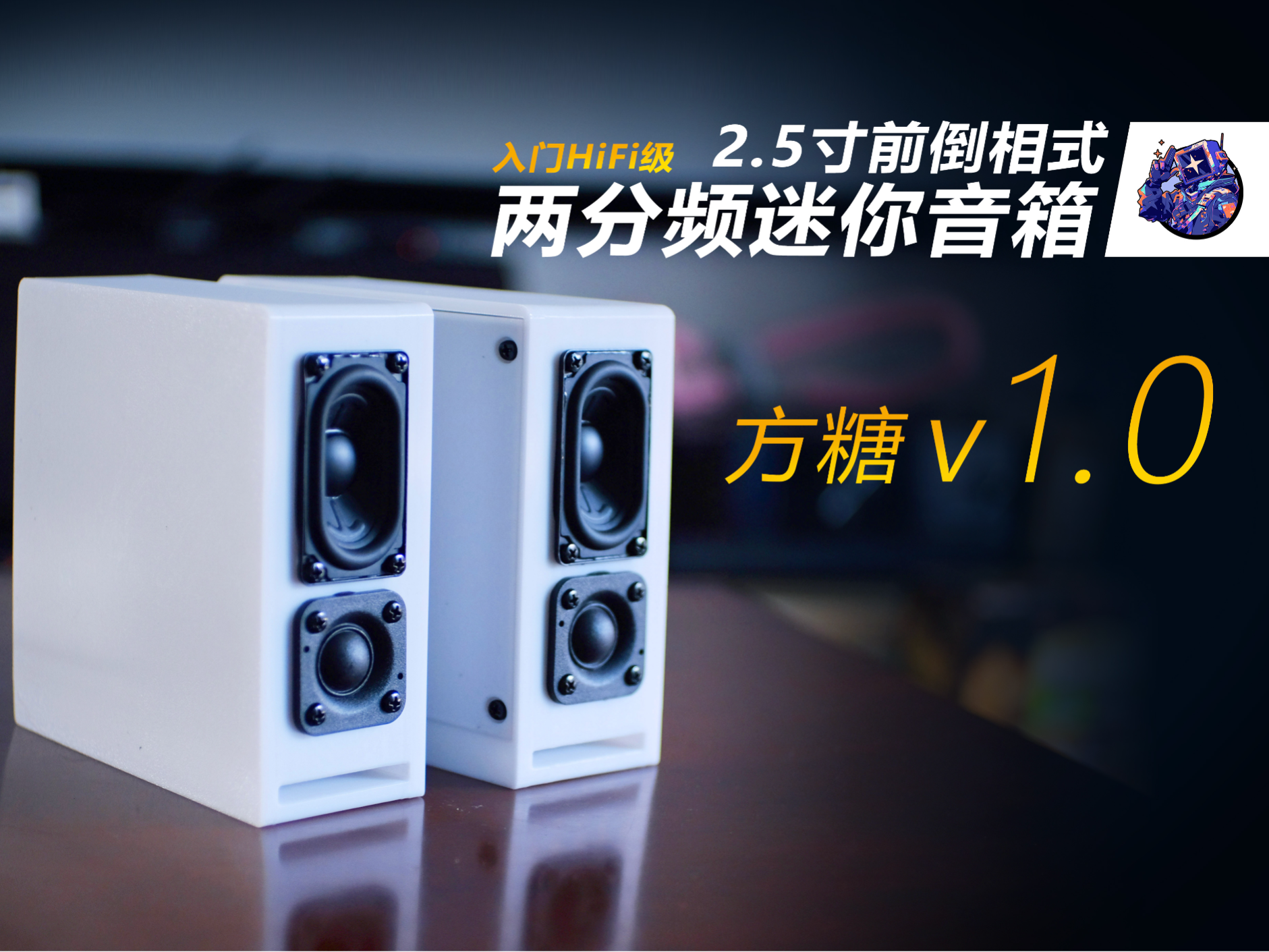

第四款音箱上线了，是目前所有3D打印箱体项目中最小的一只。方糖V1.0箱体，A1 mini也可以打印。

使用的是30元万花筒跑道喇叭 相当于2.5寸。做了两分频设计，搭配12元的丝膜高音。注意需要并联反接高音，并在正极处加一个电容。

前后设计了6款箱体方案，期间还测试了传输线式负号角箱体，可惜小喇叭带不动。逐步淘汰优化到目前的箱体版本。

充分榨取低频到75Hz，但是小喇叭的缺点低频总是薄一点。后续计划准备上低音炮方案。之前清单中2.1的功放板，这0.1也要用起来~

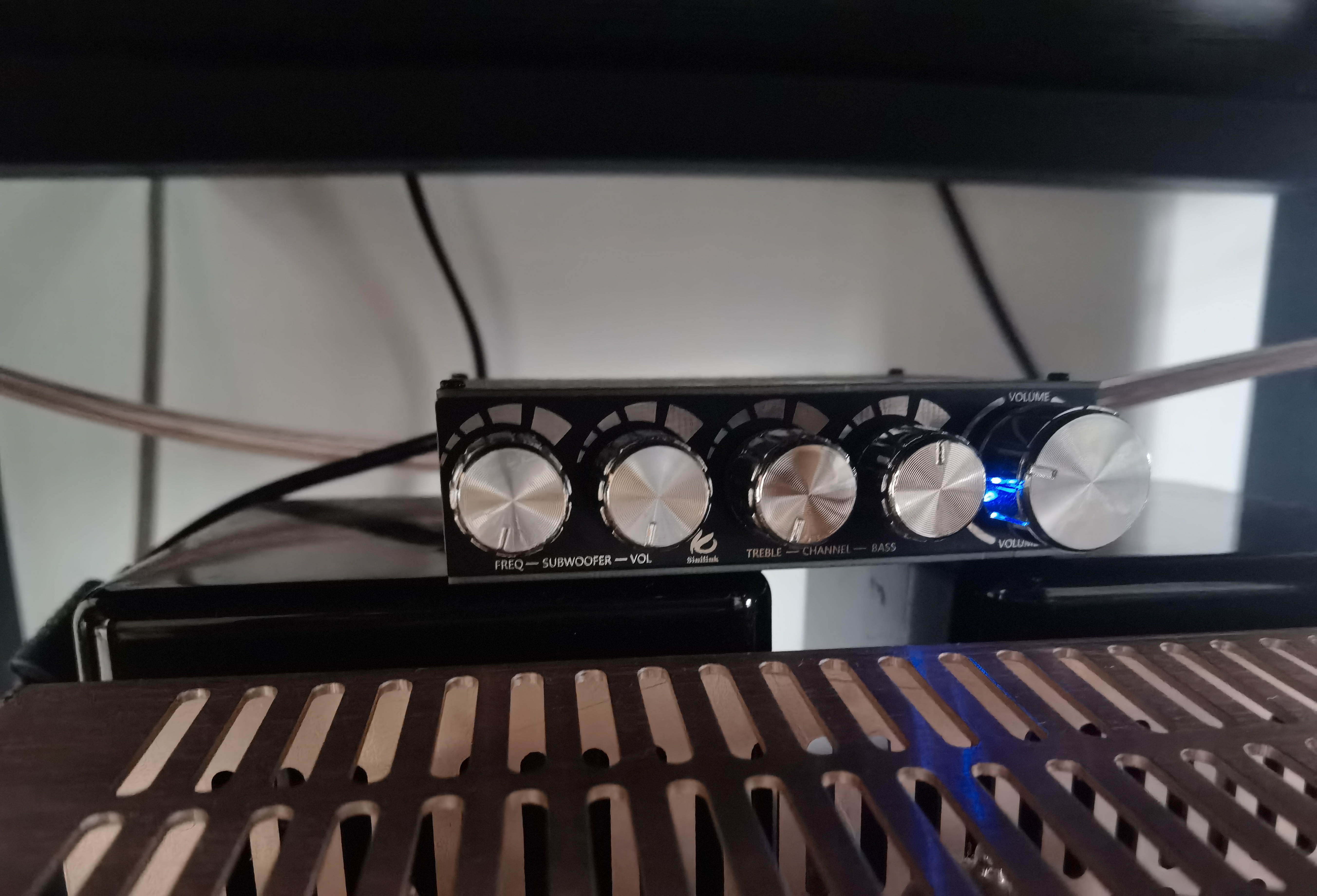

另外这块功放板可以调节左右声道的低频增益，接上方糖后，调到12点位置，可以增加低频量。

先放上试听视频，2.5寸两分频方糖 对 6.5寸同轴 KEF IQ3。
建议B站视频窗口声音开到100%，同时电脑系统声音开到50%，至少用耳机回放收听。

能接近现场听感75%（缺少现场左右声场的环绕感，还有低频的声压量感）

注意一个细节，功放板右起第二个旋钮，可以调到12点位置，跑道喇叭这么大的橡皮边，可以通过这个低频增益打一下鸡血。


一、优化内容

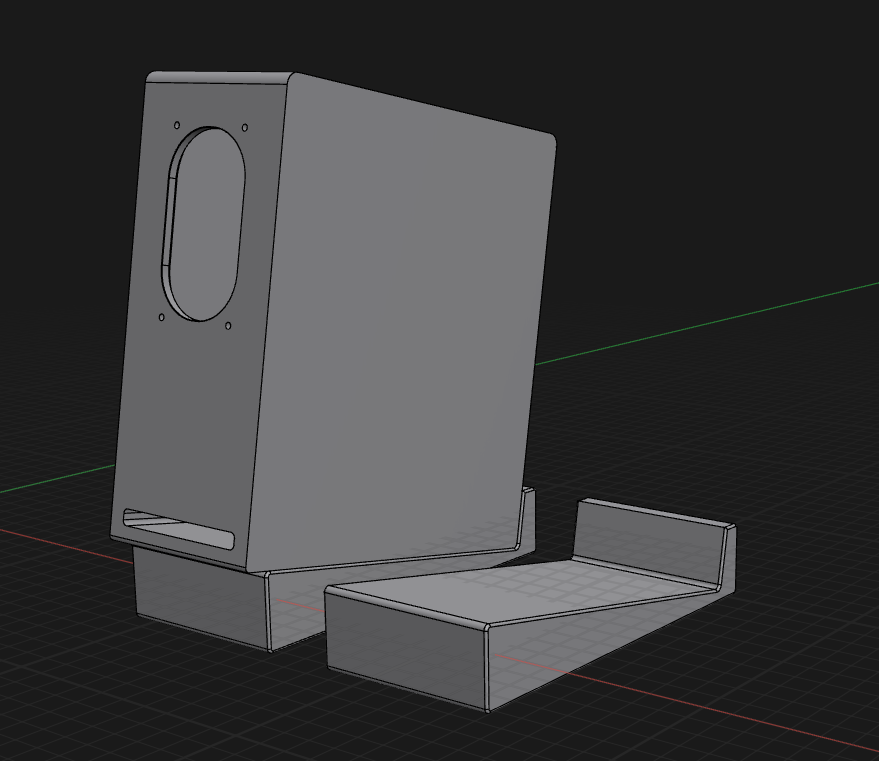

1、最小的mini箱体，依然做到小身材大能量。支持A1mini打印。

2、两分频设计，桌面角度听音耳朵位置会高一些。所以高音在下，中音在上，这样纵轴向偏斜上耳朵方向。

3、管道长度140mm，内容积1.2L，低频到75Hz。负号角和更大更长的管道方案都淘汰了，频响曲线效果都不好，小喇叭跑不动。

4、管道一次打印成型，减少后续贴合可能导致漏气问题。

二、制作概要

1、打印分左右两个箱体，一共4盘。

2、提前把接线柱用704白胶粘上箱体内，边缘涂满，不要漏气。

3、装喇叭中音和高音都要贴EVA胶布，确保密封性。

4、中音喇叭正接，链接接线柱，正对正，负对负。高音喇叭反接，喇叭负对接线柱正极，喇叭正对接线柱负极。注意加3.3uf电容接在喇叭负极处。

5、侧盖法兰接口处，贴EVA胶布确保密封。然后上螺丝。

6、优化细节，推荐贴止震板，箱体内线束绕EVA胶布。


三、清单

1、卡夫特704硅橡胶白胶，规格704【白色半流淌】
【一支】4.5元


2、万花筒 长方形跑道喇叭
【一对】60元


3、丝膜高音喇叭
【一对】24元


4、纯铜喇叭端子线
【2根（1根2股）】3元


5、自攻螺丝 BA4*12
【50个】5元


6、EVA密封条海绵胶带 黑色
【5米】4.85元


7、汽车隔音棉止震板 0.5X0.8m
【1张】10.9元


8、双头专业音响功放接线柱端子音箱香蕉插座连体红黑联体柱
【一对】5.76元


9、3.3uf 电容
【一对】5元

A、2.1声道蓝牙5.0数字功放板 2*50W+100W
【一套】64.8元

B、24V 10A电源线
【一条】46.8元

（需要以上某宝连接的请看文档清单）
