这是一个手摇风扇，使用双扇叶反转设计，一次新的尝试，或许能获得更大的风量？

模型尺寸：220*140*100mm，握把内尺寸65*35mm

传动比：1:4（手摇1圈扇叶转4圈）

扇叶尺寸：直径138mm

建议使用PETG材料打印扇叶，安装步骤请查看GIF，可适当使用润滑油（推荐喷wd-40）

注意事项：

1、耗材受潮打印后毛刺较多的话，请用砂纸打磨光滑转动接触面。

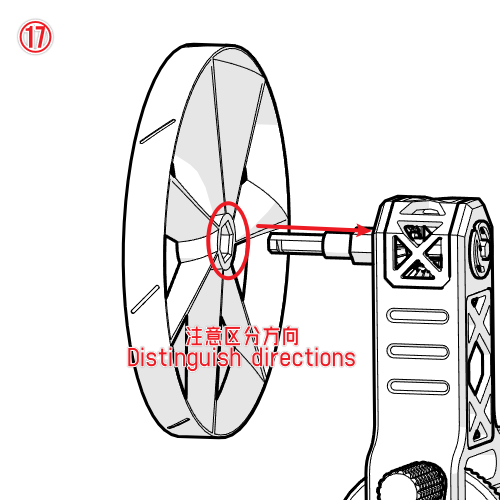

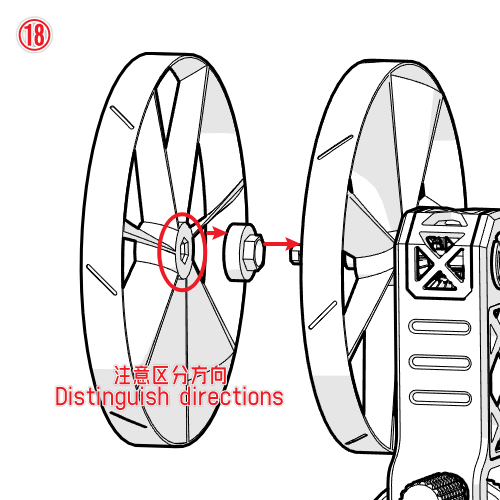

2、注意扇叶的安装方向，孔洞有倒角的一面，扇叶宽的（接触打印板的）为底面！

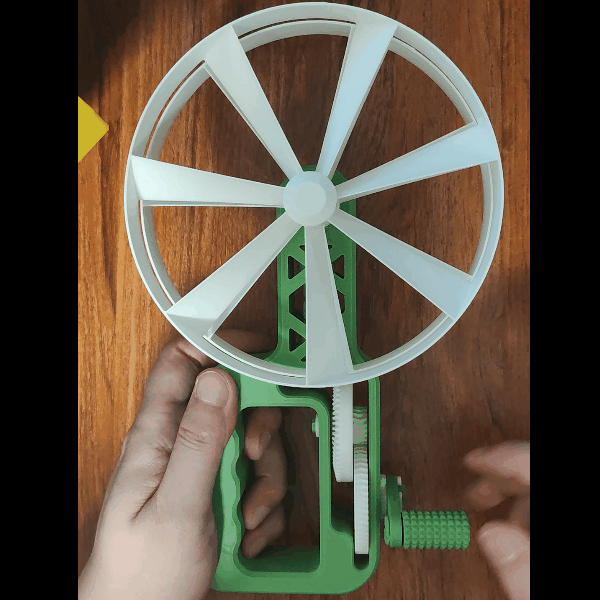

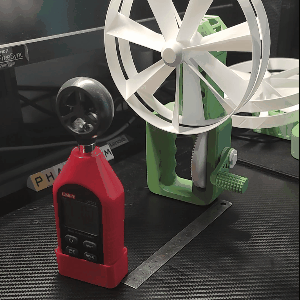

3、风速测试如下图GIF，请根据自身体能情况酌情打印。

如果你喜欢这类模型，可选择购买双扇叶手摇风扇2.0，相比1代有更高的传动比，更快的转速，更宽的扇叶，更大的风量。

更新：

版本v1.1（2025/5/22）

1、增加扇叶直径到138mm，风量提升约10%

2、修改传动齿，使传动比提升为1:4

3、由于修改了扇叶尺寸，同时修改了扇叶间距使其适配

4、由于调整了锥形传动齿大小，与之相啮合锥形传动齿、风扇轴、扇叶间垫片、外壳，以上部件已经打印v1.0版的需要重新打印，装配方式未改变

版本v1.1（2025/5/27）

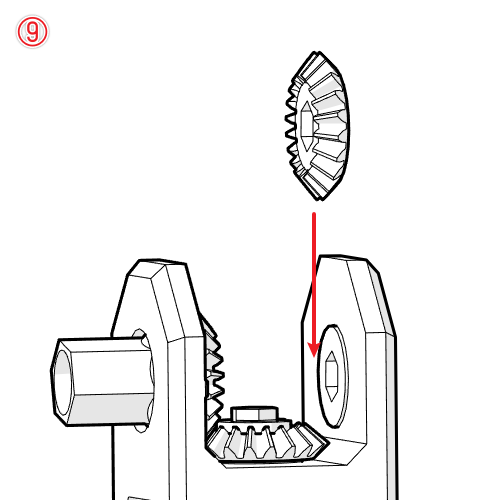

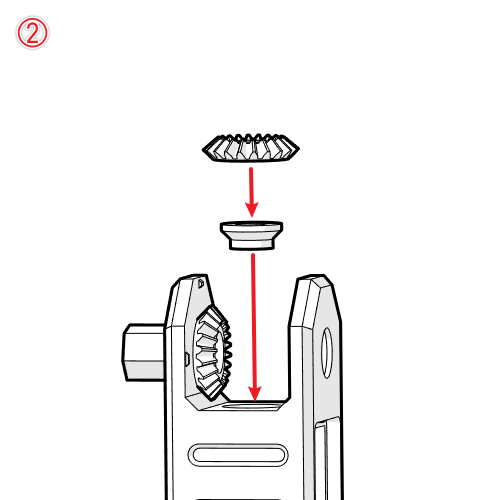

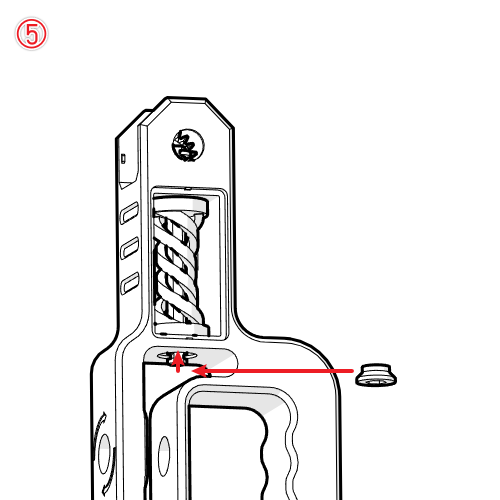

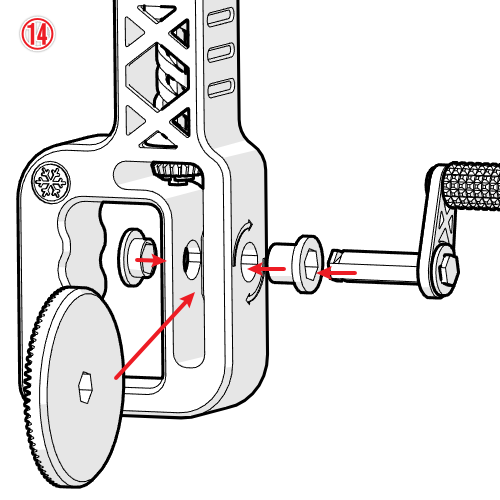

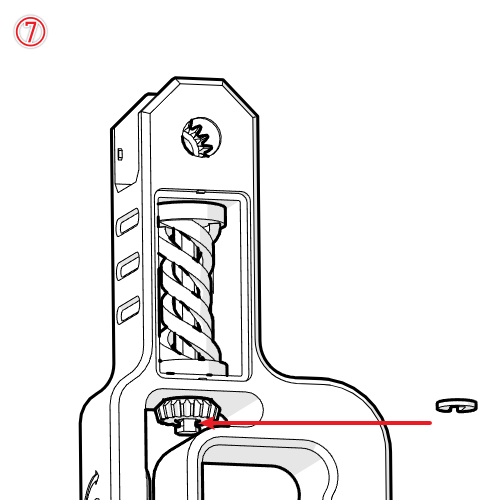

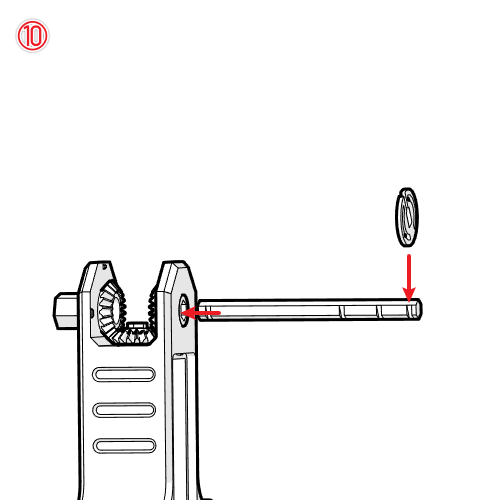

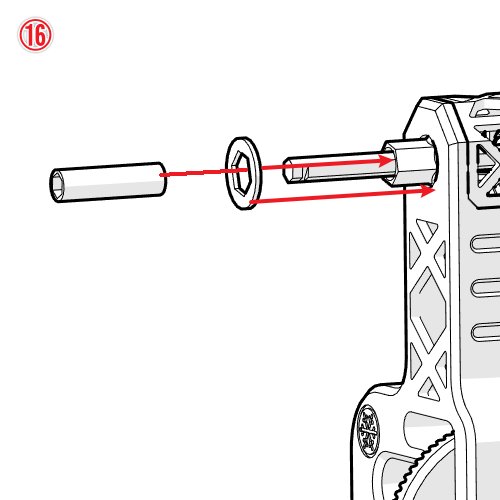

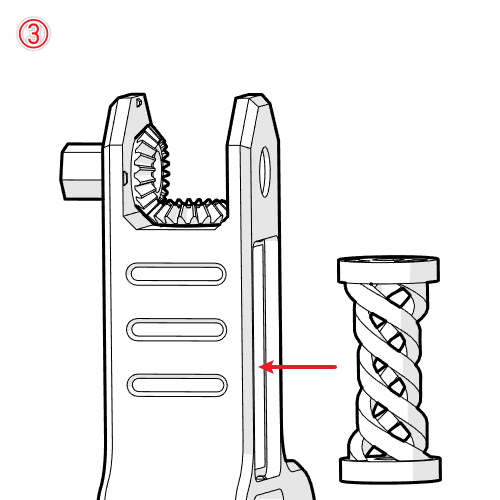

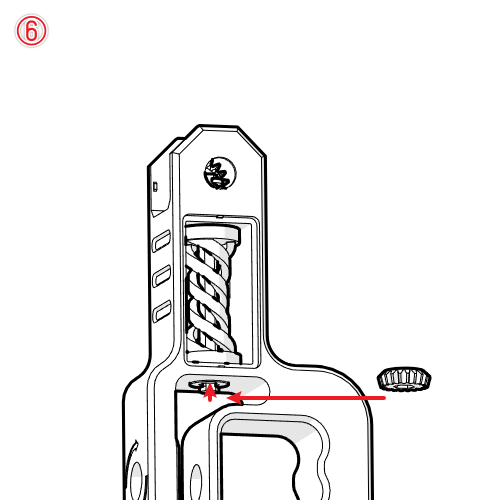

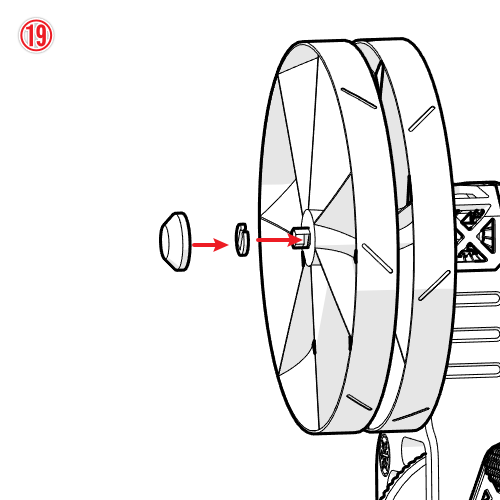

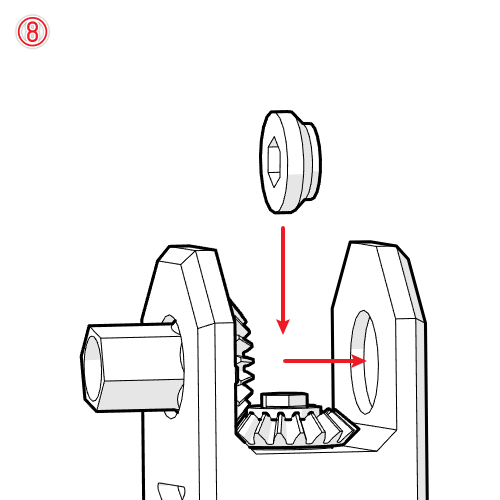

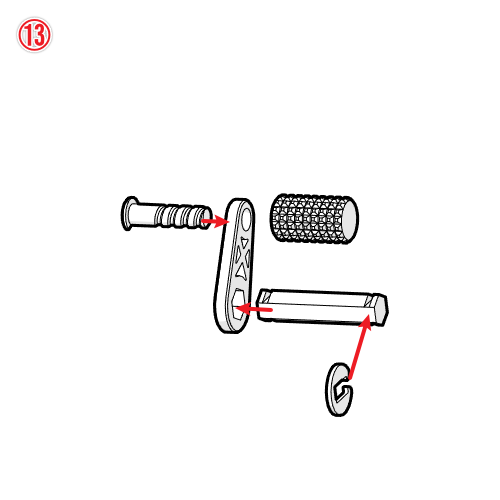

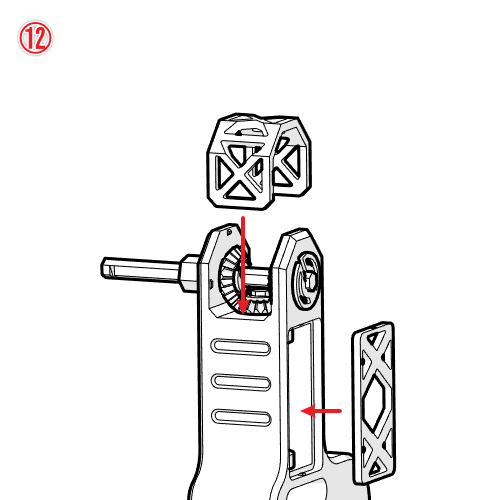

1、部分玩家反应对安装步骤有疑问，重新制作了安装步骤说明

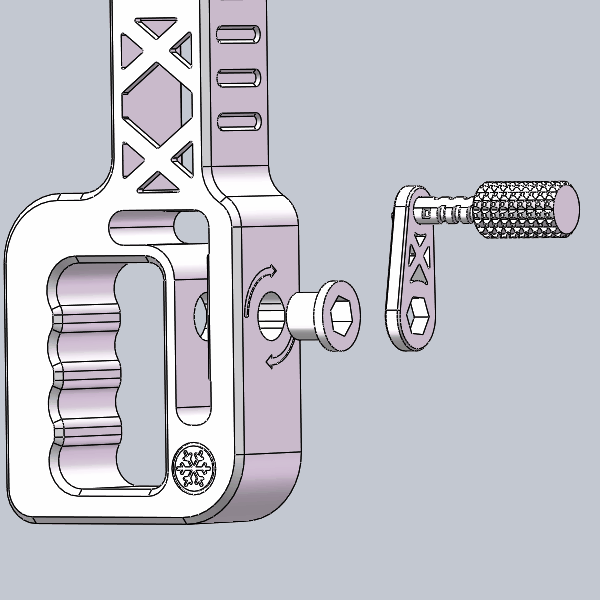

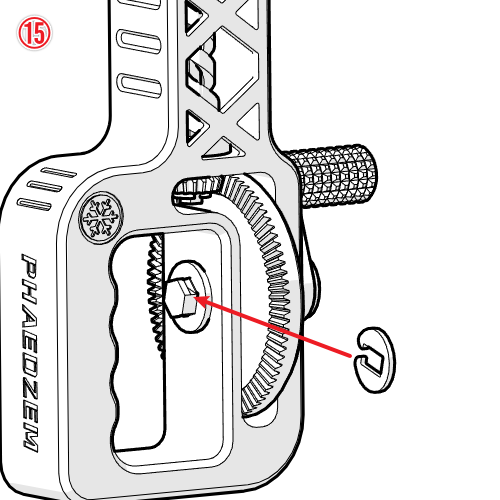

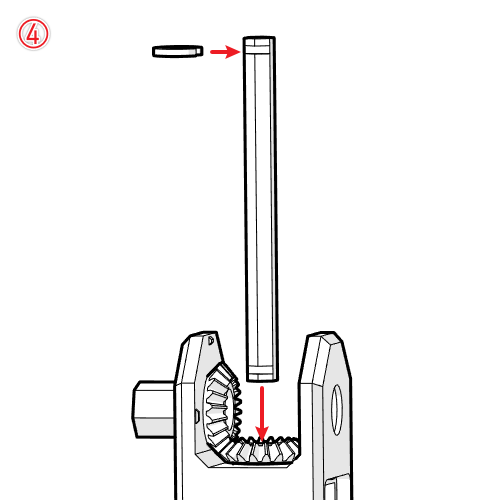

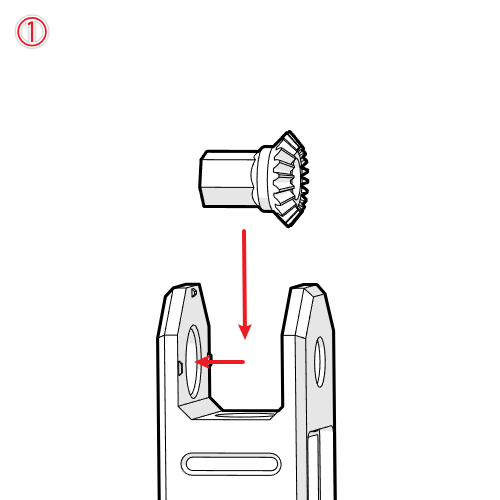

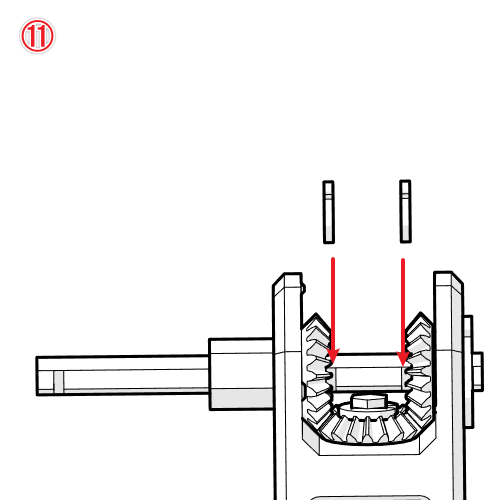

v1.0安装示意图：
