Descrição
135/120胶片翻拍系统，需1张防牛顿环玻璃+1张anr无返射玻璃压平胶片
此版本为无光源版，需自备背光板
安装说明逐步更新

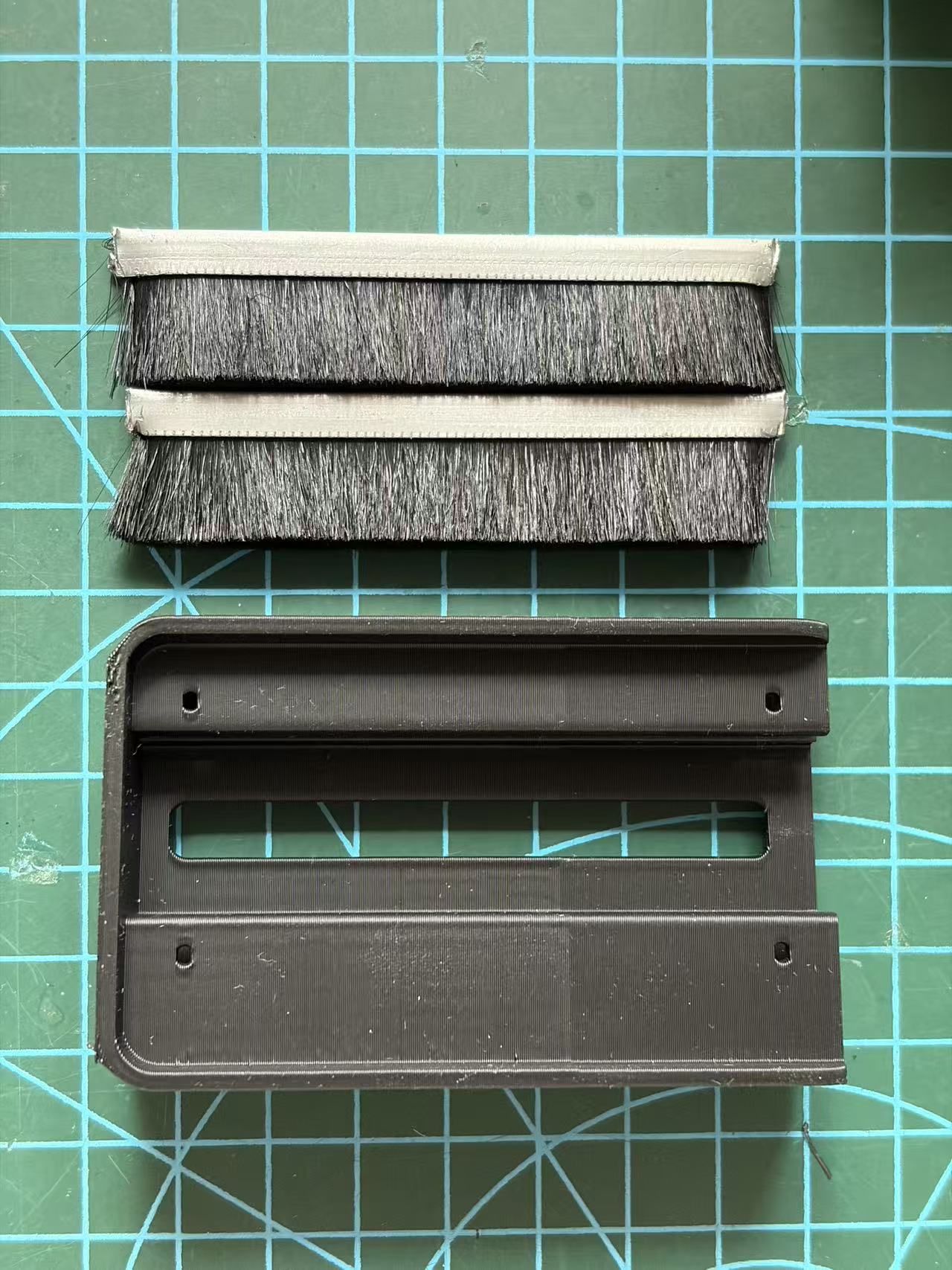

除尘侧
| 所需物料 | 数量 | 备注 |
| 羊毛刷 | 1 | 裁剪成合适长度，两根 |
| M2螺丝 | 若干 |

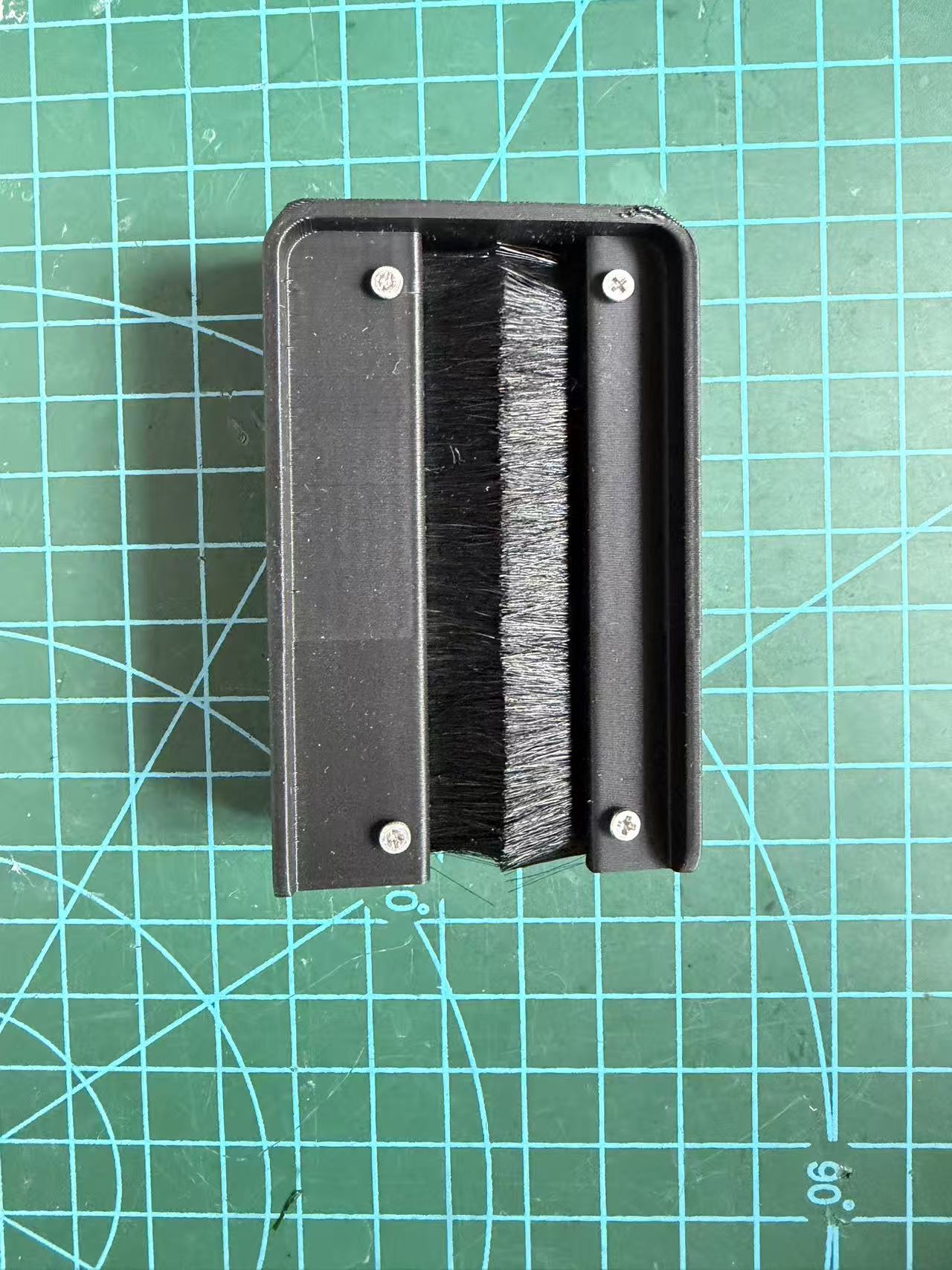

将羊毛刷装入凹槽中，用螺丝固定即可

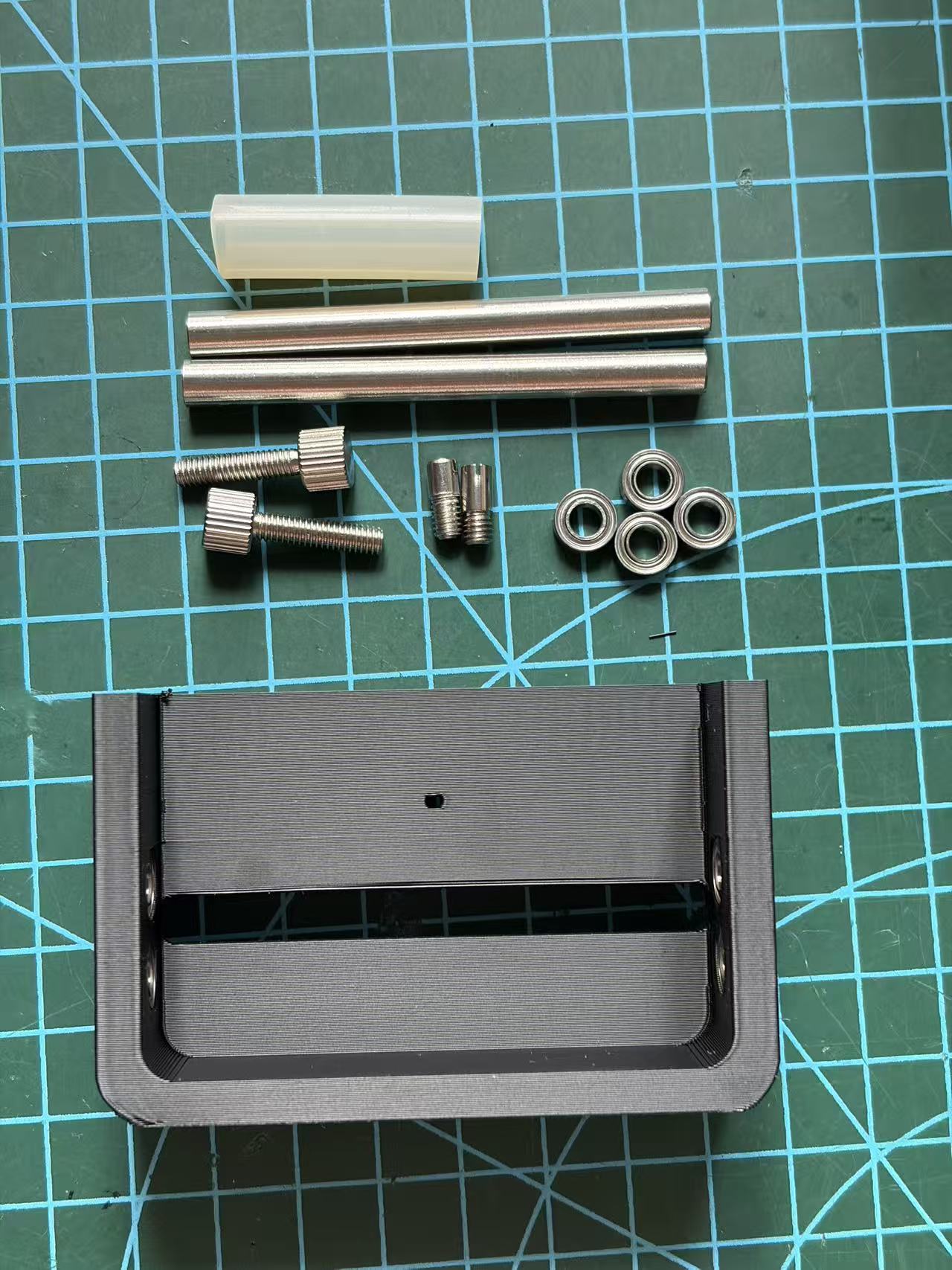

过片转轴
- 滚花手拧螺丝|M4*16 *2
- 一字槽外螺纹圆柱销定位销轴|M4*10 *2
- 双头内螺纹圆柱销|Φ6*65*M4 *2
- 硅胶软管|5*10mm
- MR84zz轴承 *4
| 安装步骤 | 图例 |

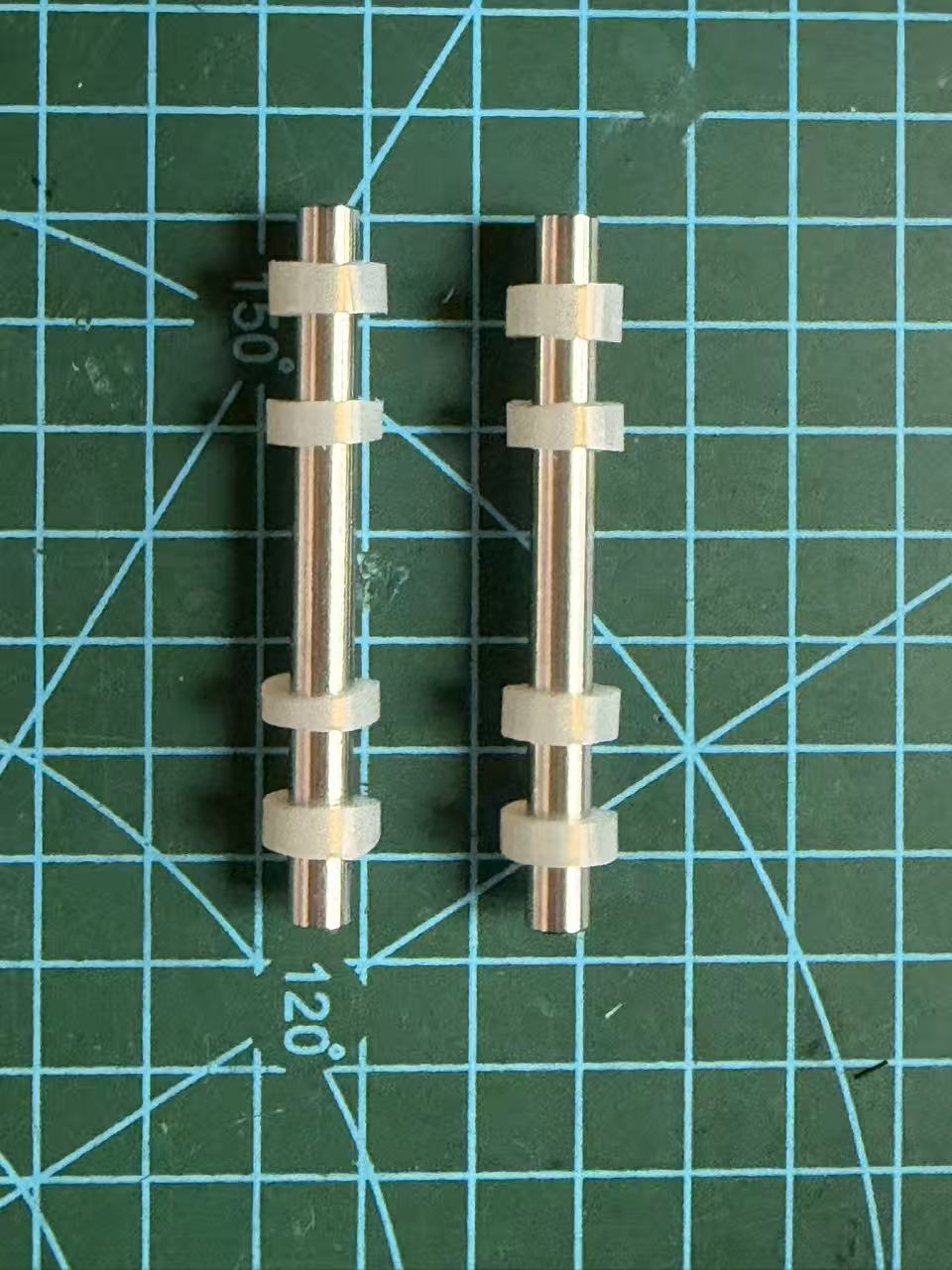

将硅胶软管裁切成8段4mm，安装到一字槽外螺纹圆柱销定位销轴上，两根圆柱销两侧的硅胶软管位置保持一致 需注意内侧2段间距小于35mm，外侧两端间距小于60mm |  |

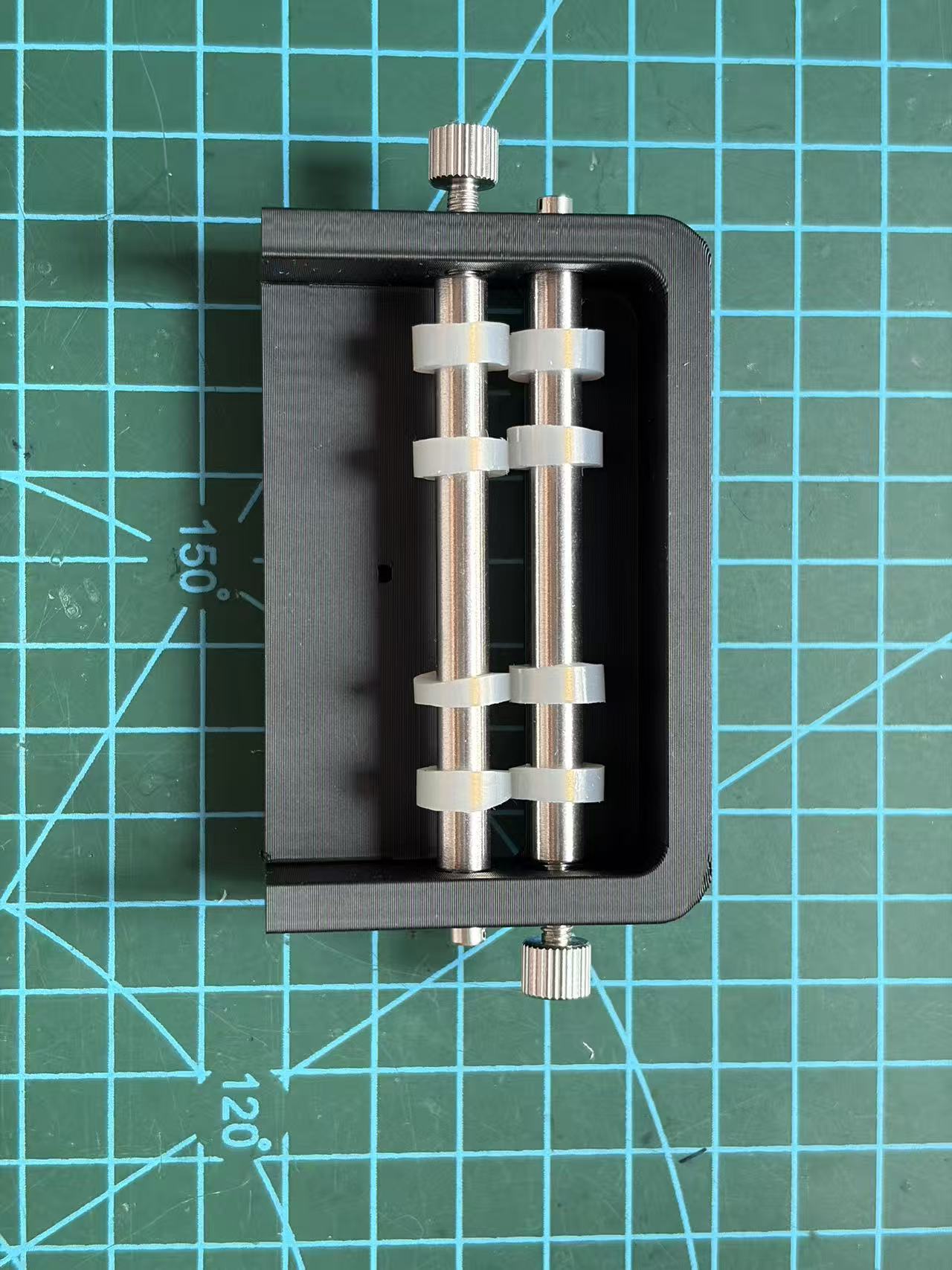

将轴承内嵌到零件中 装入双头内螺纹圆柱销，并用滚花手拧螺丝、一字槽外螺纹圆柱销定位销轴穿入轴承固定。滚花手拧螺丝应作为驱动轴，装入需顺时针旋转拧入的圆柱销一侧 |  |
主体安装
- 圆形磁铁 *4
- m2x6螺丝 *2
- 防牛顿环玻璃|93x63x1.6mm *1
- UV无影胶
| 安装步骤 | 图例 |

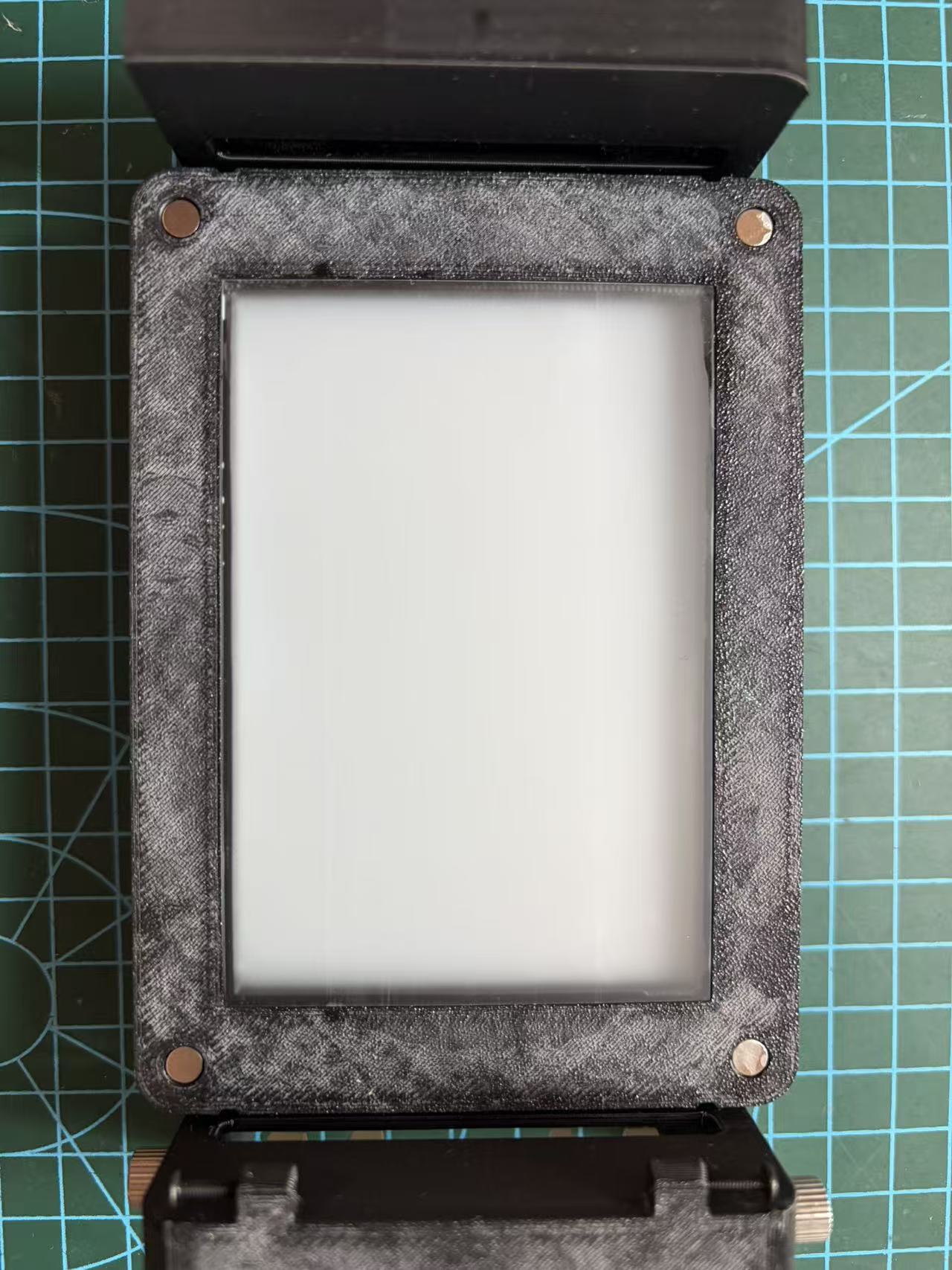

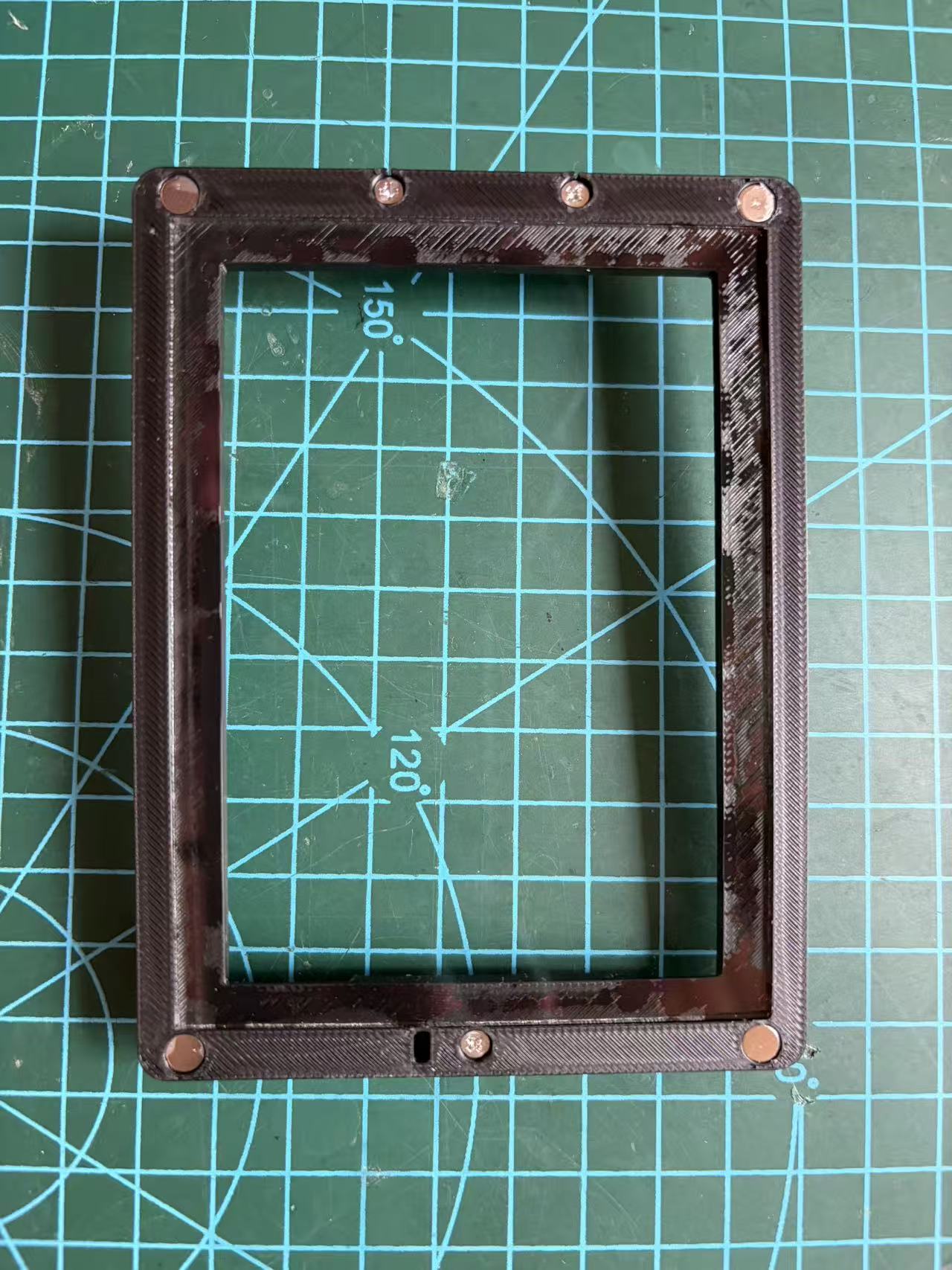

安装4颗圆形磁铁，需保证磁极方向一致 将【扫片装置】【过片转轴】安装到主体上，并使用m2x6螺丝固定 使用UV无影胶将防牛顿环玻璃固定到主体上，玻璃磨砂面向上 |  |
片夹安装
- ANR无返射玻璃｜5英寸 *1
- M2x6螺丝 *3
- M2x12螺丝 *2
- 5mm圆形磁铁 *8
- UV无影胶 *1
| 安装流程 | 示意 |
|  |

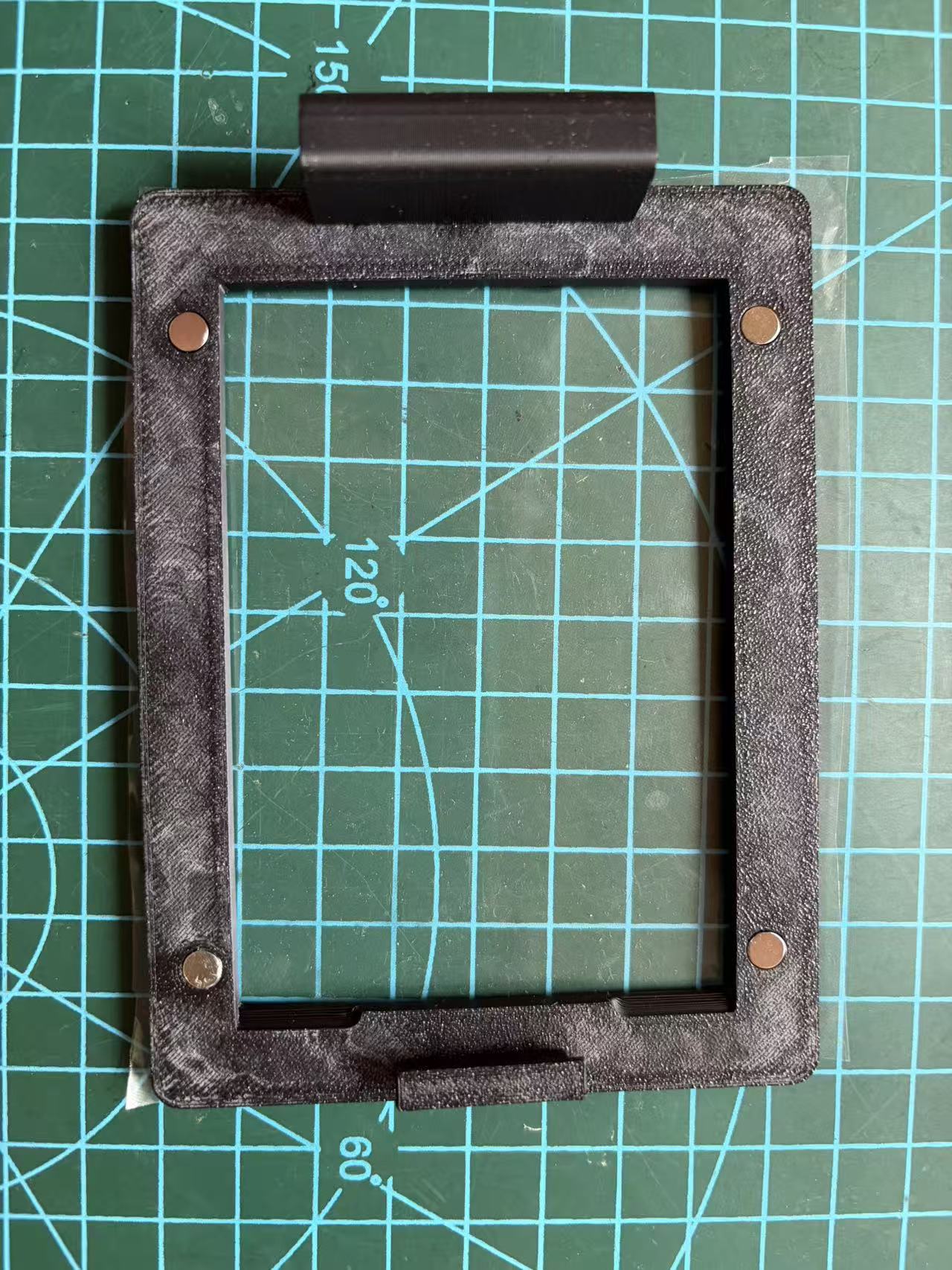

安装背面磁铁（背面磁铁需与翻拍台主体磁极相反） 使用UV无影胶安装ANR无返射玻璃 |  |

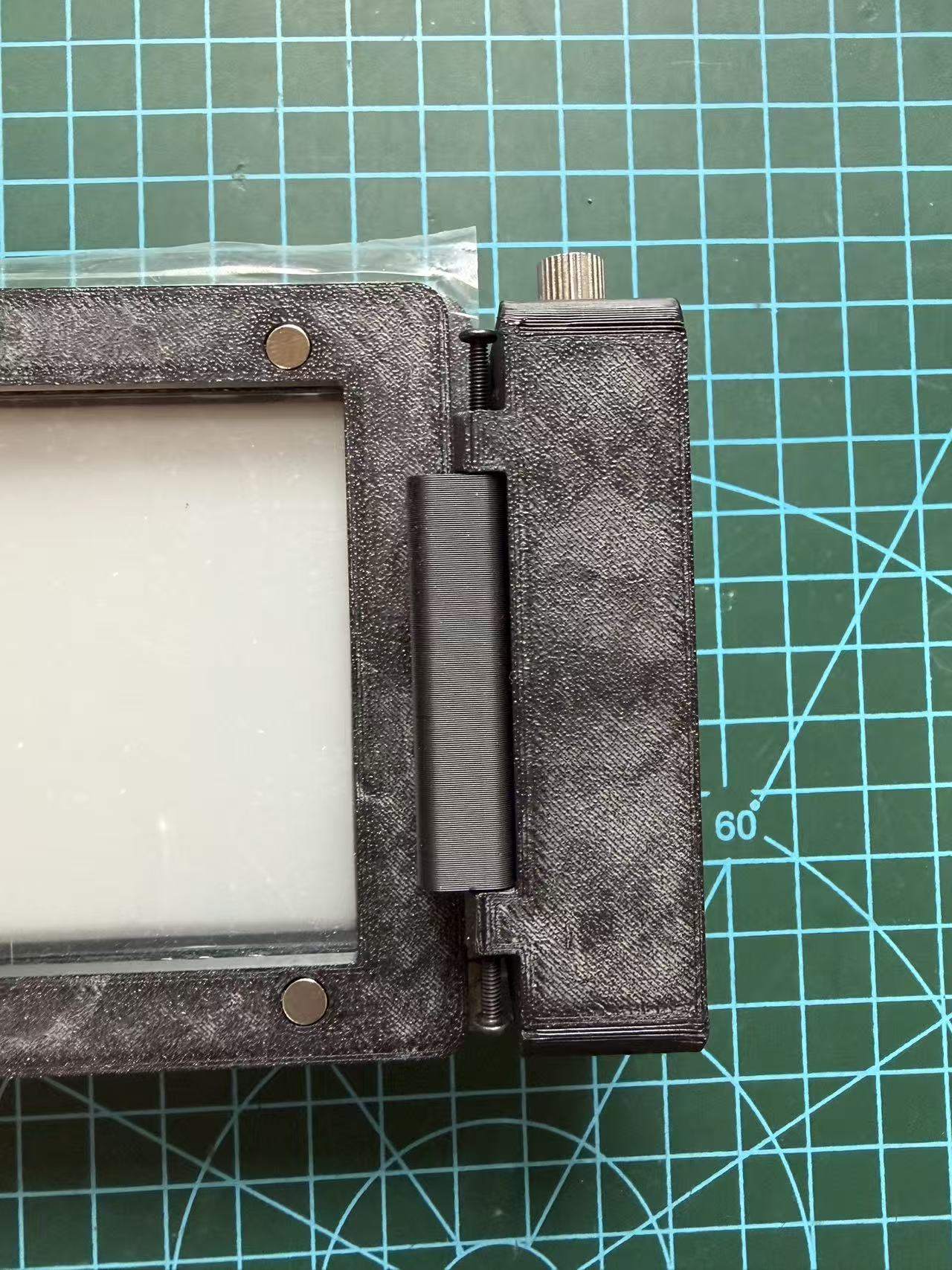

| 使用m2x12螺丝将上盖板与过片装置相连 |  |
遮光板安装
