手搓双模机械键盘——搭载触摸屏、USB HUB、Win动态灯效、视频播放、PD快充的极度客制化键盘

主要特性
- 82配列，带方向键/大部分功能键，较比传统104主要删减小键盘区

- 矩阵按键扫描，支持全键无冲，20k 的软件扫描速率
- USB 上报可达 1k 回报率，蓝牙上报可达 133hz 回报率
- 支持本地超过 40+ 灯效控制
- 支持 Win 11 动态灯效，轻松与其他设备一起神光同步
- USB PD快充，功率22.5W Max (12V)
- 侧边1个USB-A和1个USB Type-C扩展接口，可用于连接鼠标接收器等设备
- 2.8寸 TFT触摸屏，支持显示电脑性能状态（*此项软件正在开发），切换等效等，支持背景MJPEG视频解码(~20fps)

键盘展示：

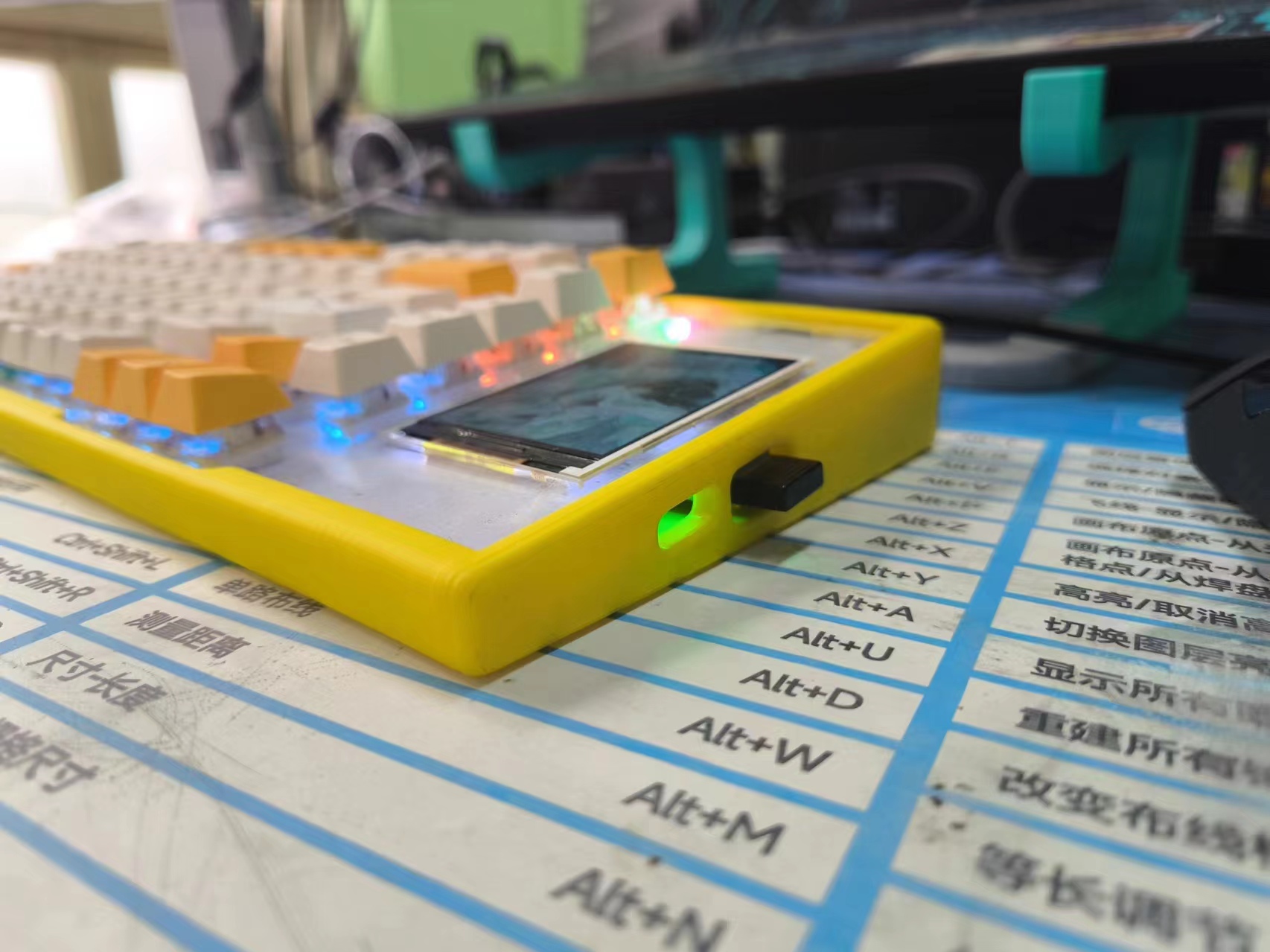

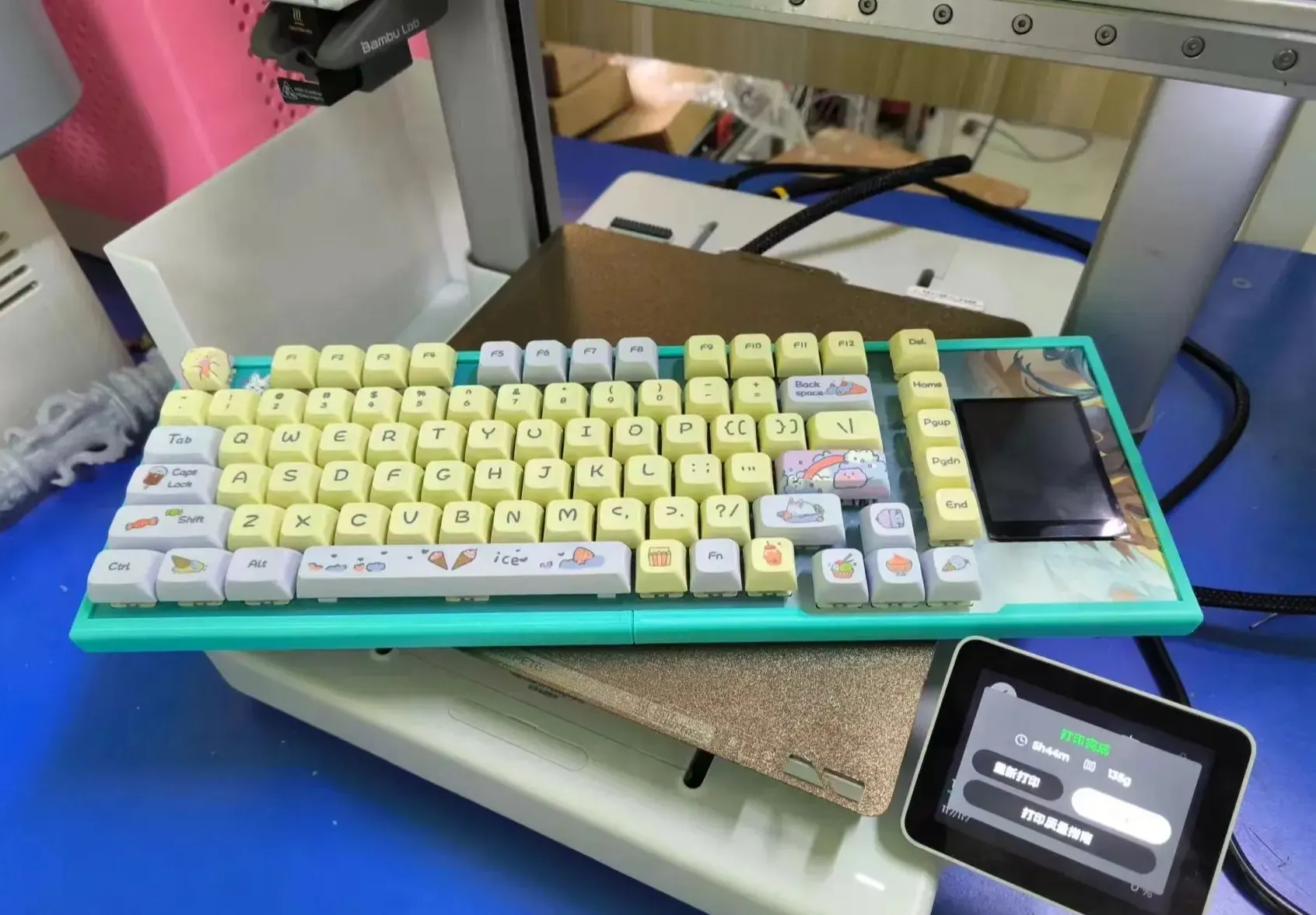

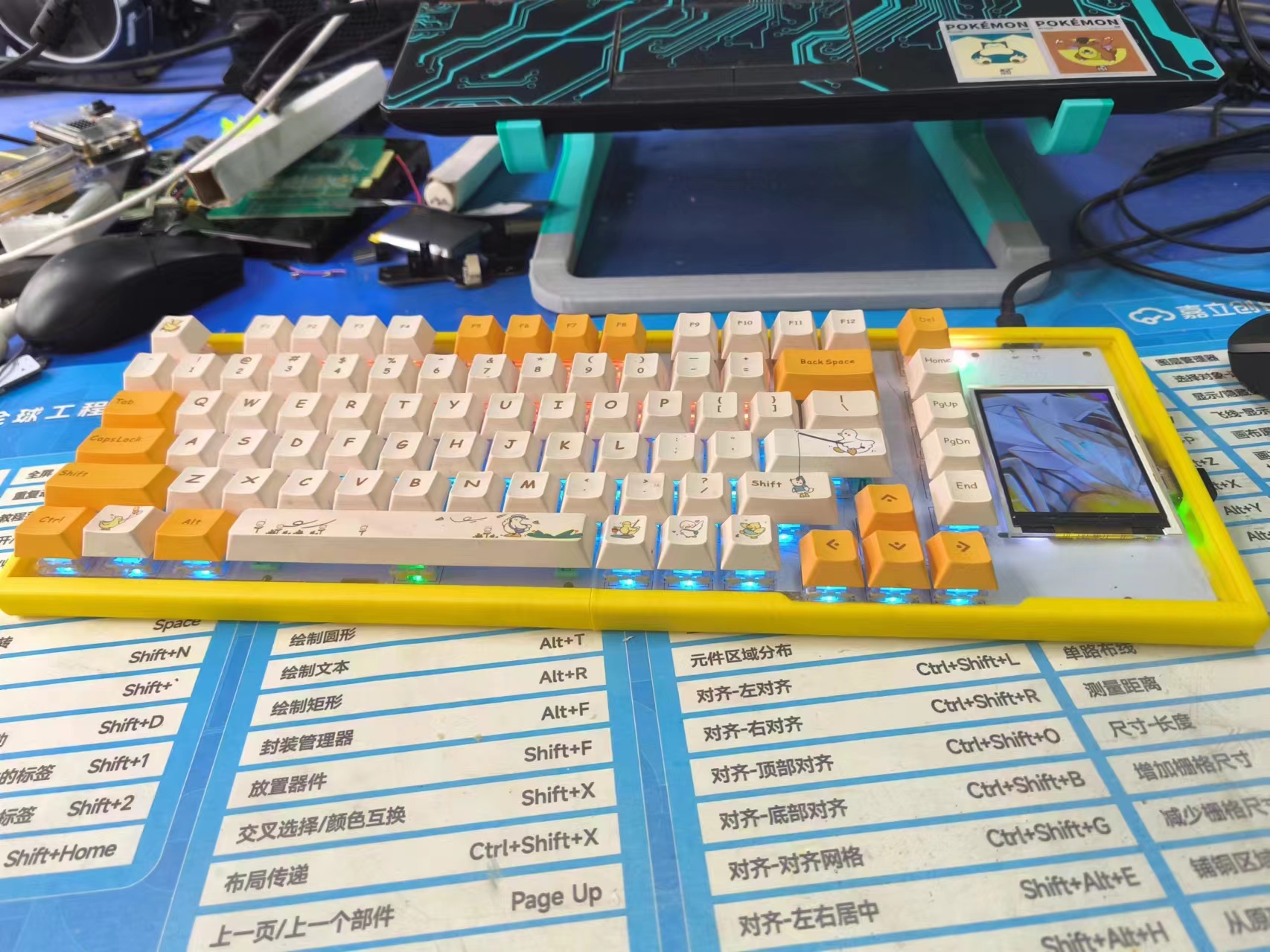

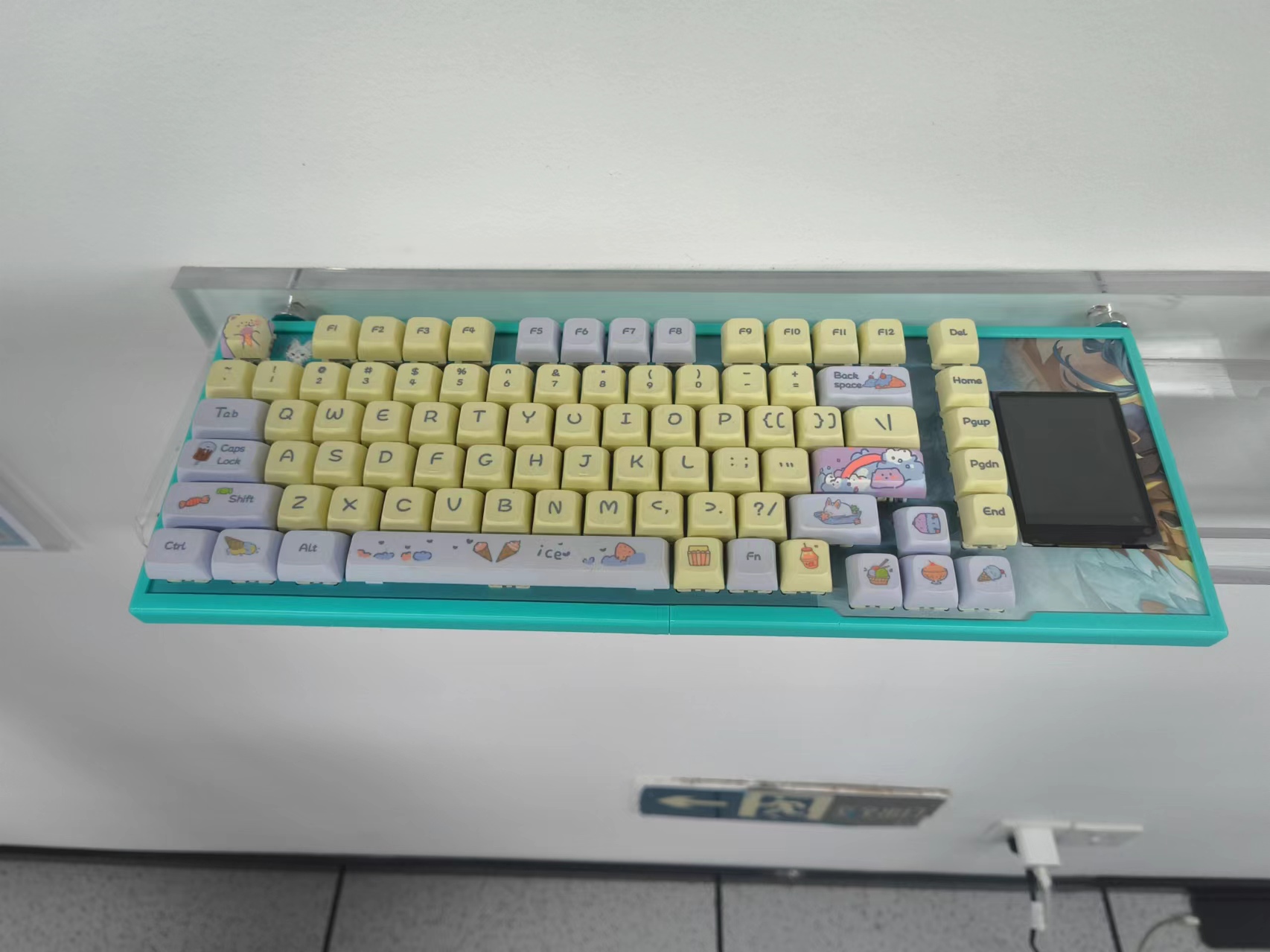

崩铁-飞霄定制版（实验室展览版）

ps.原谅我买不起定制的键帽

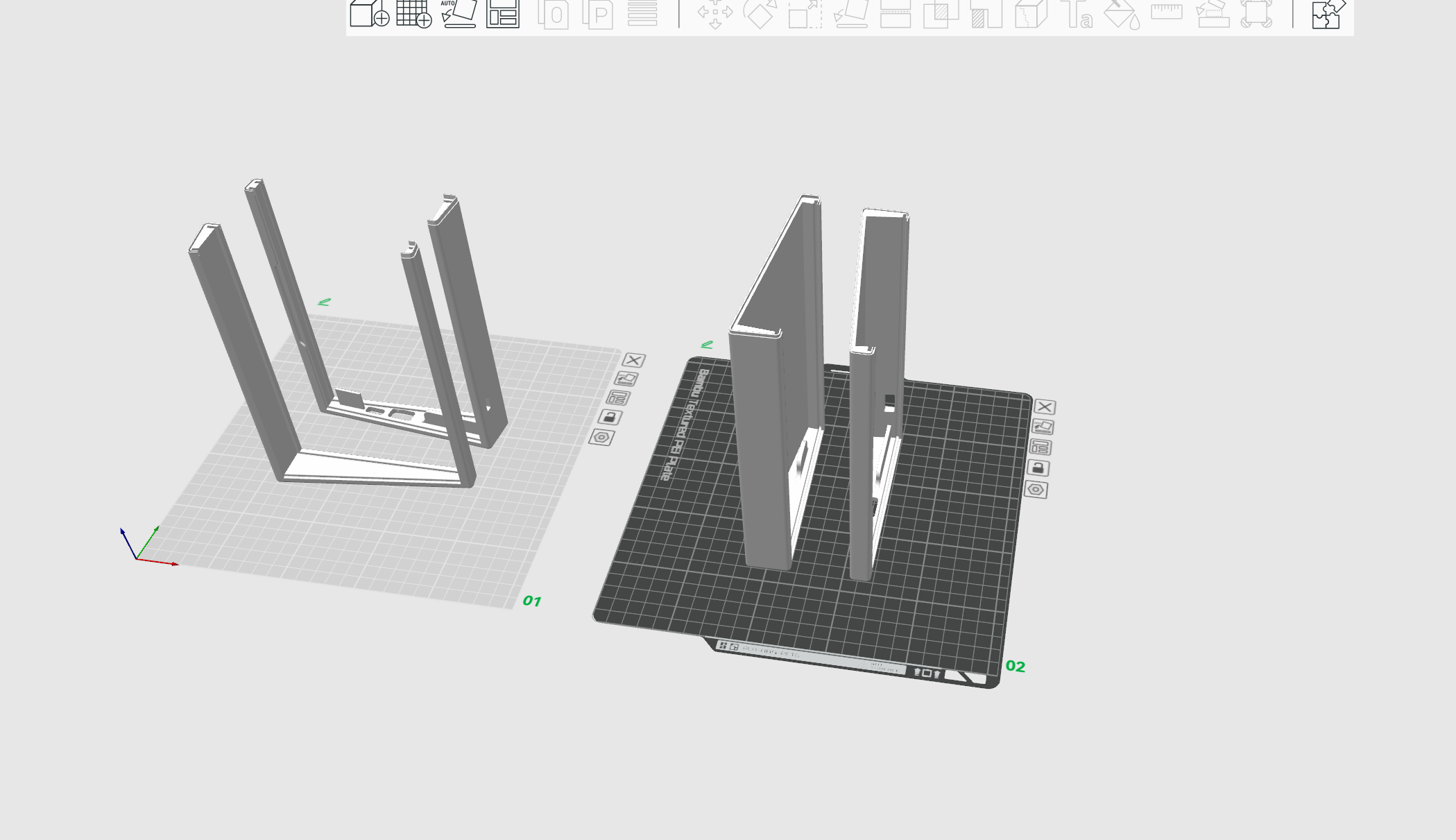

打印说明：受限于打印尺寸，（除A1 mini外）可直接打印，非coreXY结构机型需要关闭降速，同时降低整体打印速度，防止高层突然降速引起流量异常。

打印盘说明：
盘1为旧版，不建议使用
盘2为最新版本模型，仅需上层1.5mm定位板，无需再定制2.0mm底部亚克力板，建议按切片好的打印

复刻说明(硬件)：

首先感谢乐鑫(Espressif) 官方开源的原始工程 esp-iot-solution/examples/keyboard at master · espressif/esp-iot-solution · GitHub 以及配套硬件，本项软硬件基是基于这些完成的。

硬件相关开源链接为触屏双模机械键盘 - 立创开源硬件平台欢迎点赞关注！开源硬件真的是纯为爱发电，纯纯的倒贴钱。

1.版本说明：

v0.1的硬件存在IO复用问题，触摸直接寄，屏幕需额外飞线cs到GPIO1上，且SPI速率开到20M以上就传输错误，不建议使用。

v1.1为当前开发使用版本，功能完善无明显缺陷。

V2.0为硬件微调版，在兼容软件的情况下优化电源、焊接、装配、结构等方面，因目前无法打样，未验证硬件可行性。

2.原件购买、焊接额外说明：

目前软件兼容ESP32S3 / ESP32-S3R2，建议买后缀R2版本便于后续升级，淘宝7元/颗。

在不计算PCB成本为100元内，包含轴，键帽，屏

FLASH需要焊接为16MB(128Mb)

V1.1焊接完灯后一定要检查是否正常点亮，如果后续有问题拆起来比较折腾

亚克力定位板1.5mm，底板2mm，天猫亚克力定制两片18块钱包邮，见DXF和项目内的立创面板。

V2.0 更新：无需底板，仅需1.5mm定位板，注意淘宝定制可能厚度会缩水 (实验室某位小伙伴被这坑过，最后只能给每个轴开槽处粘特氟龙胶带)

3.软件说明

目前固件正在更新中，已开源代码的MJPEG视频解码为嵌入固件的.c文件，视频本身为画师给出的公开视频无侵权问题，如需替换请按照固件说明自行替换编译。

当前放出的仅播放mjpeg版本软件，使用方法：（确保.mjpeg文件<8M，稍微大一点可以手动改分区大小，大于16M放不下）

将视频裁剪为240*320尺寸，限制30fps，或者在ffmpeg里限制

用ffmpeg生成：.\ffmpeg.exe -i test.mp4 -vf "scale=240:320" -c:v mjpeg -qscale:v 2 output.mjpeg

将output.mjpeg丢入LVGL img 转换器，转为C RAW数组，保存

如果文件名为output : 覆盖原始文件即可；

如果修改了文件名:将.c文件名加入CMakeLists.txt，替换main.c的数组符号。

建议使用esp-idf v5.3编译，跨版本可能会有问题

代码工程见立创开源附件

附件说明：

keyboard_v0.3.dxf 定位板亚克力切割文件，厚度确保一定要=1.5mm，否则无法插入轴体
