=====6月7日更新说明=====

• 鉴于有部分网友反馈螺丝难以拧出、拧不紧等问题，我修改发布了这款稳固版本。螺丝拧不紧或者难以拧出的原因是原装螺丝比较短，加上保护套以后原本的丝杆太短，因此拧不紧。
• 要解决上述问题，就要更换更长的螺丝。于是我从官方网站上找到了两款最适合的型号进行了适配。

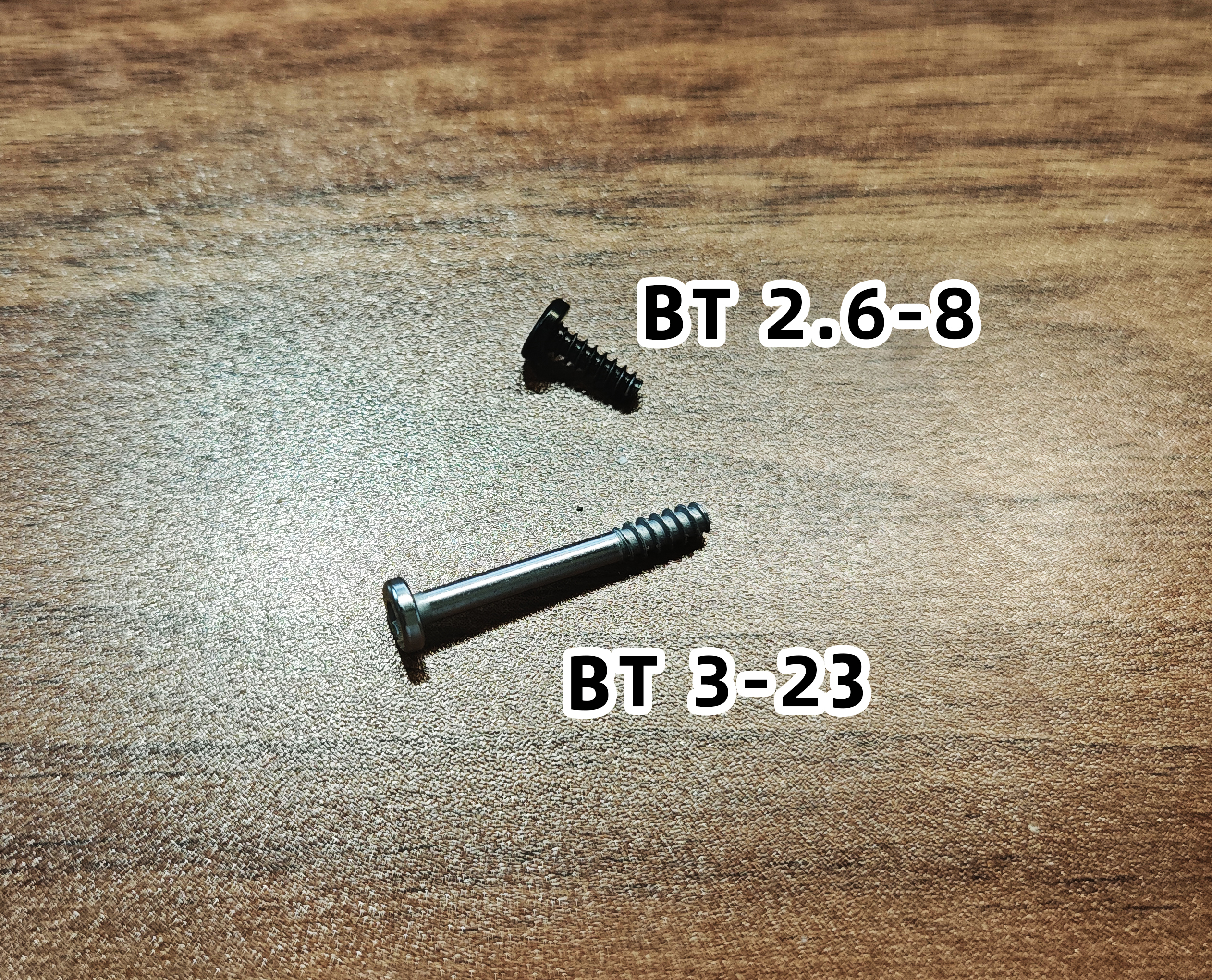

• 具体型号为：
• BT3-23一枚（3mm自攻螺丝，长度22mm）
• BT2.6-8两枚（2.6mm自攻螺丝，长度8mm）

• 这两种规格都可以在官方商城购买得到，如下图。



=====5月15日更新说明=====

• 有的朋友反馈保护罩与挤出头之间太紧，可能是不同的材料收缩率不同导致的。
• 于是此次调整空隙，略微放大0.3mm，经过试验用官方料不存在太紧的问题。

=====5月9日更新说明=====

• 调整细节尺寸，去掉了保护罩与挤出头之间的空隙。
• 这个缝隙其实在设计的过程中已经解决了，但是在我上传的时候一时疏忽错吧未解决的版本传上来了，已经修正。
• 感谢槑槑先生的反馈，感谢大家的支持。
• 5月9日9:30前下载的朋友请重新下载打印一下底座。

【写在前面】

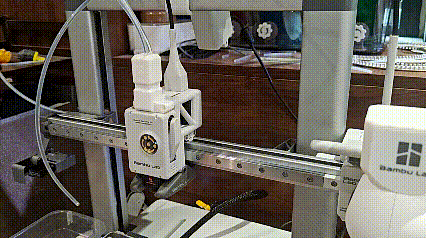

• 大家都知道，A系列机器的挤出头上端五通，就那么孤零零的竖着，打印的时候很容易因为打印头的快速移动而折断。
• 尤其当你插满4条特氟龙管，同时又将管子用卡扣卡在一起的时候，对五通进料器的强度考验非常大。
• 于是我就设计了这款五通进料口保护器。
• 关于五通保护，网上的设计有很多，各式各样的都有，可我总觉得不够完美。
• 强迫症患者，你懂的。
• 后来我发现了国外大神C59设计的集线器支架和释放器，受到了启发。（他那款设计也是我用时最长的保护壳）
• 可在使用过程中，我发现他的设计也不完美，主要存在下面几点：

1、体积过大，前端甚至超过了挤出机外壳；

2、底部设计不合理，会与挤出机前盖的拆装冲突；

3、左侧为了避让齿轮释放手柄，进行了粗暴的切割设计，让原本圆润的造型突兀的砍去一刀，这对于美学设计师来说是不可原谅的！！！

4、细部尺寸不精确，预留的空隙太大，导致机器震动的时候盖子会哗哗响，甚至影响震动补偿的效果。

于是我在他构思的基础上重新测量尺寸，重新建模，制作了这个保护套。

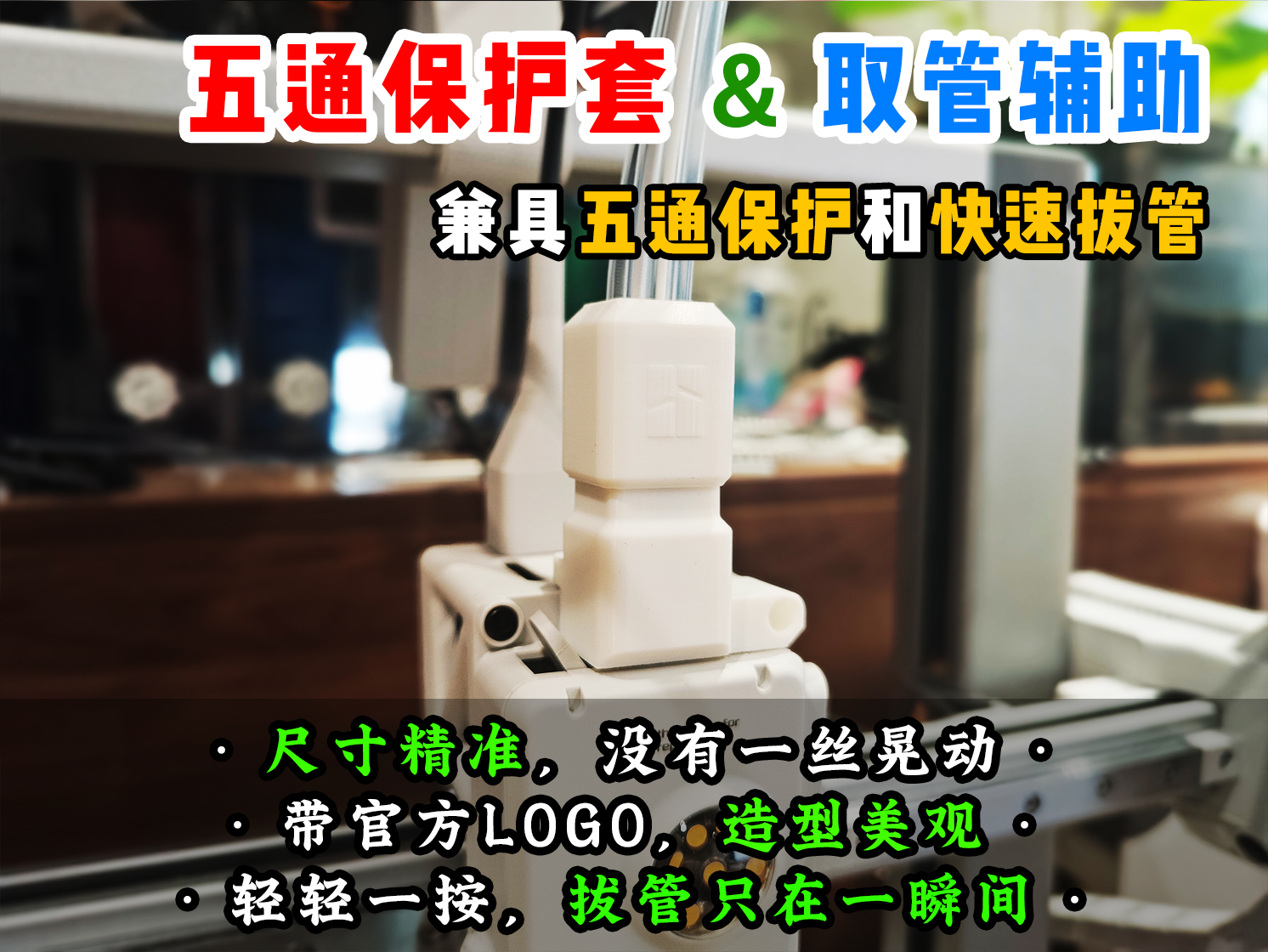

【主要特点】

1. 采用机器自带的三颗螺丝，无需额外五金件。
2. 安装特别稳固，达到严丝合缝的程度，堪比原装。
3. 顺便遮挡住了挤出头五通边上的用来观察切刀的洞，防尘。那个洞甚至连线路板都能看到，不但丑陋，而且容易进脏东西，平时我们几乎不用他去观察切刀。

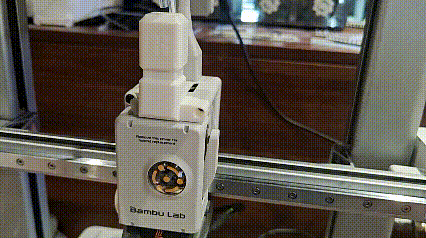

4. 除了保护五通，顶部的盖子轻轻下压便可轻松地拔出特氟龙管，兼具特氟龙管快速拔除的辅助功能。
5. 带有官方LOGO，与原机风格一致。如果你手上有官方的浅灰色PLA，效果就更漂亮了。
6. 盖子顶部的四个孔我做了加厚设计，完全可以充当料管卡扣使用。

【安装教程】

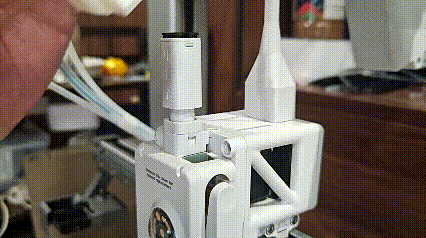

• 第一步：拆除挤出机右上角1颗螺丝，妥善保存，一会还要用到。

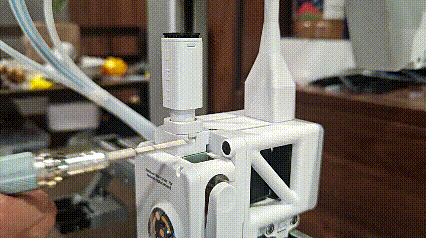

• 第二步：拆除五通底部2颗螺丝，妥善保存，一会还要用到。





• 第三步：将保护壳底座套在五通外侧。

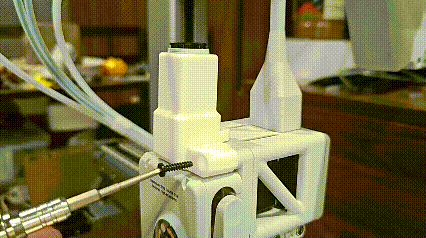

• 第四步：重新拧上刚才拆下来的三颗螺丝。

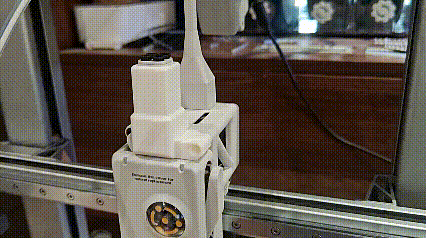

• 第五步：放上顶盖。





• 第六步：插上特氟龙管。





• 至此，安装完成。

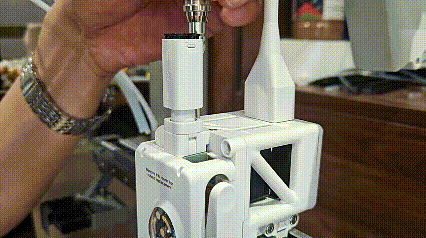

• 附：特氟龙管拔出操作：轻轻按压上盖，即可拔出（建议托住挤出机底部按压，尽量不要让压力直接作用给Z轴，尤其是A1 MINI，时间长了可能会导致Z轴下沉，切记！）。
