Descrição
【写在前面】
- A系列顶部那条数据线相信无数人被他晃来晃去的样子所困扰。碍来碍去不说，搞不好垂下来可能会引发不可修复的损伤。
- 我看到大神们的好多设计，有的用蛇形线套，有的用弧形拉筋。
- 但我个人认为这些方案都不完美。
- 首先，蛇形线套依然是软的，数据线的根部折损怕的就是晃动，再者数据线不稳也是因为晃动，软性设计治标不治本。
- 其次，弧形拉筋的设计可以有效避免数据线乱晃，但那根高高举起的半圆，再配合一身的卡扣，美观性实在有点低。
- 再者，左侧挤出机由于有结构突起，带卡套的保护机制很容易设计，但是右侧电机端没有突起，支架如果无法固定，那就起不到任何保护作用。
- 于是我结合各个大神的设计，结合我前面对于小米摄像头支架的设计，最后构思了现在这个保护机制。
【设计说明】
- 方案主要考虑硬性固定方案，让数据线底部折弯易损部分完全固定，从根本上杜绝了损伤的可能。

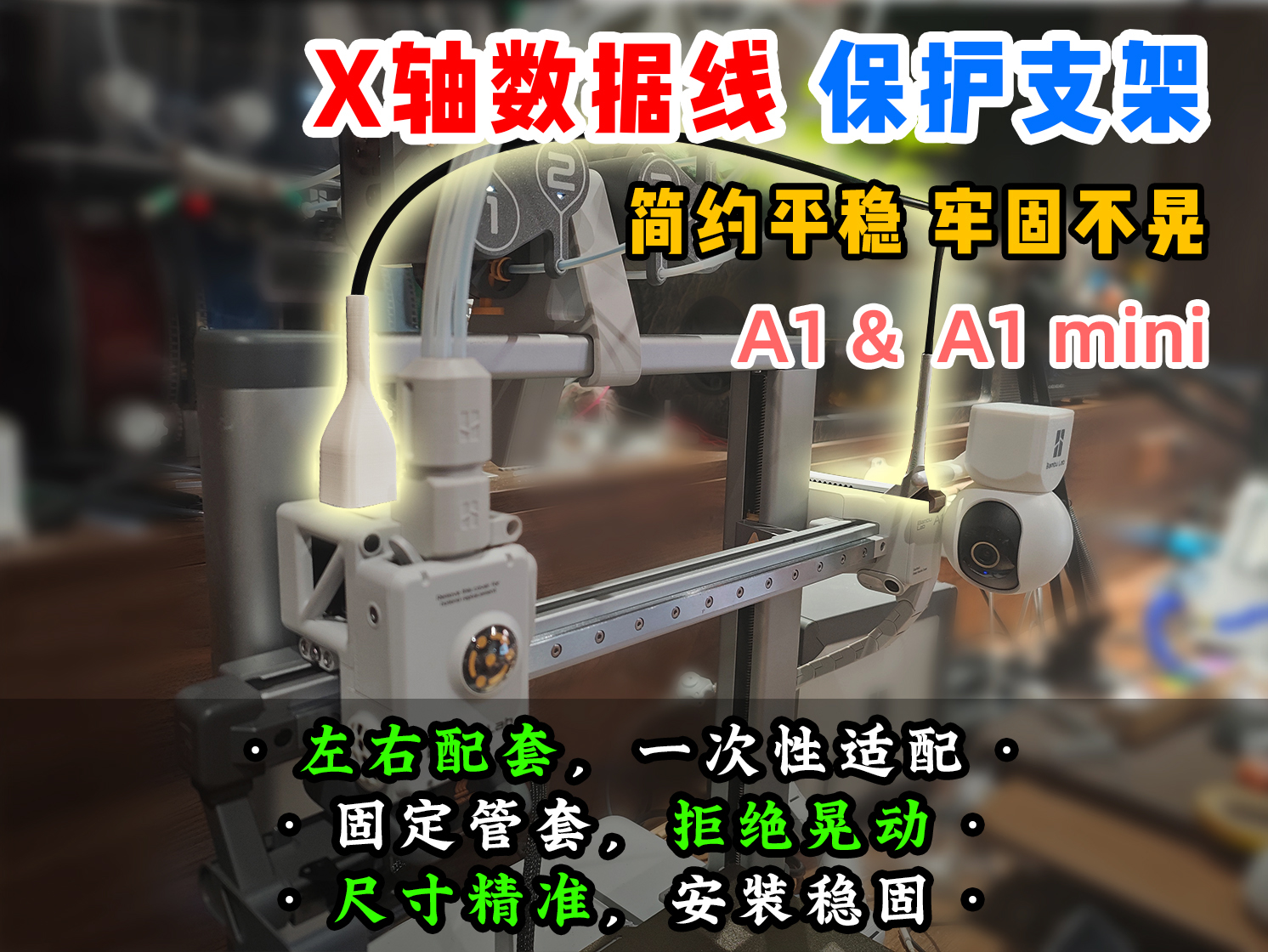

- 左侧挤出机端我设计了全包围结构，正面看起来完全跟挤出机一体。右侧电机端我设计了卡扣结构，让底部与电机外壳固定的严丝合缝。
- 由于挤出机和电机的数据线高度不同，因此我将电机端的保护套进行了加长，让两端的顶部水平一致，从而让数据线左右平衡，强迫症的福音。
- 建议使用拓竹官方的浅灰色PLA，与原机风格完全一致，非常协调。
【补充说明】
我目前的机器从mini换成了A1，mini出掉了，所以无法测量mini的电机散热孔。因此右侧电机端支架A1加了散热槽，MINI没有加。虽然这点细节可能对散热没啥影响，但如果有mini的朋友想让卡扣更完美一些的话，可以测量一下散热孔的尺寸回复一下，或者直接私聊我，我加上散热槽。
MakerWorld
【老滕】X轴数据线保护 挤出机数据线保护套 电机数据线保护支架
