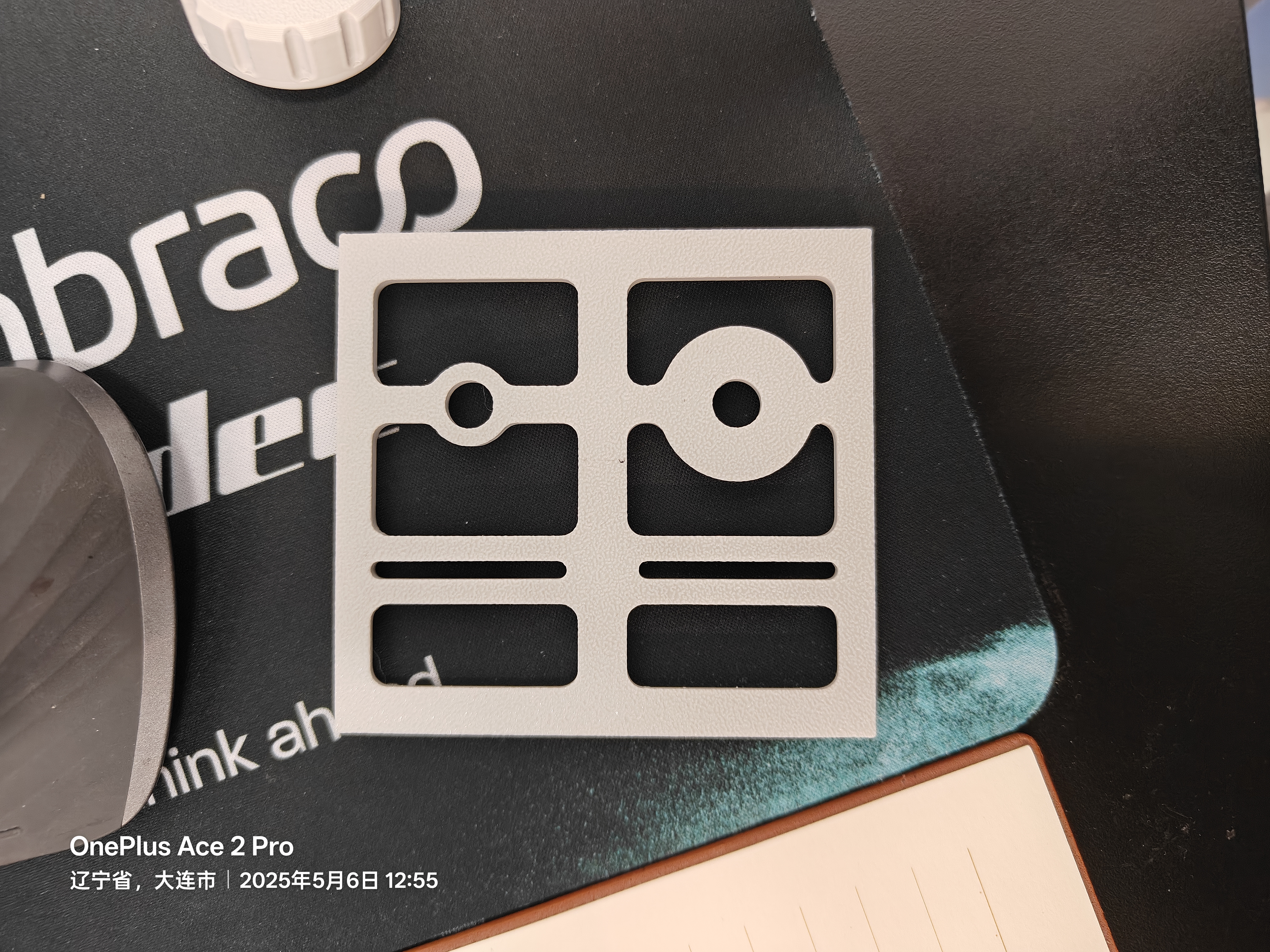

2025.05.06   增加PLA版本的嵌磁顶板

2025.05.05   增加0~9十位显示配置，采用PLA打印，需要更换掉原来0~5十位凸轮轴和0~9凸轮轴齿轮以及底板。

PETG版和PLA版不要混用，个别零件尺寸不同，存在装配间隙差别，两种材料的收缩率也不同，不要混用！

如果不需要磁吸来增加段落感则可以不用五金件。（磁吸作用有限）

安装教程请看附件，该项目零件较多，安装较为复杂，如有问题或者需要源文件请与我联系，谢谢

几年前本人在YouTube上发现的博主@karakurist所制作的机械式7段管。Karakurist当时只公开了一位7段管的图纸，且当时Karakurist公布的图纸是适用于木制结构的图纸，不适用于3D打印，本人基于Karakurist发布图纸和视频中所展示的原理，对机械式段数码管进行了重新设计，并于2024年4月26日在哔哩哔哩发布了一位7段管图纸。由于本人当时手上没有3D打印机，发布的版本为嘉立创代工生产的光固化版本。后由Tcho-Tcho（[https://makerworld.com.cn/@Tcho_Tcho）对发布的源文件进行修改使之适用于FDM打印。本人对此深表谢意。](https://makerworld.com.cn/@Tcho_Tcho）对发布的源文件进行修改使之适用于FDM打印。本人对此深表谢意。)

经Tcho-Tcho修改的一位机械式7段管图纸：

链接：[https://pan.baidu.com/s/1tgN-M7HkKpYRtoRPYlxchw?pwd=dahh](https://pan.baidu.com/s/1tgN-M7HkKpYRtoRPYlxchw?pwd=dahh)

提取码：dahh

本人在B站发布的一位式7段管图纸：

链接:[https://pan.baidu.com/s/1W5t_mvdArxZEAxZ2JjVd-A](https://pan.baidu.com/s/1W5t_mvdArxZEAxZ2JjVd-A)

提取码:dr78

Karakurist之后发布了采用机械式7段管制作的时钟，时钟中的机械式7段管采用联动形式，可以实现进位，但当时Karakurist没有公开图纸，因此在前述项目和Karakurist发布的视频的基础上，本人又对联动式数码管进行了设计。采用缺齿齿轮实现进位，可以显示00~59的数字，后期希望复刻Karakurist所制作的机械式7段管时钟。

由于本人打印机在今年4月份购买，本人属于3D打印小白，对3D打印的一些设计准则知之甚少，只完成了本项目的初始设计工作，初始版本中安装复杂需要用五金件进行连接。Tcho-Tcho对图纸进行了修改，将螺丝连接全部改为榫卯连接，并修改了部分零件的设计，使得安装和调试更加方便。在Tcho-Tcho帮助下才使得该项目继续进行，有了本项目中的PETG版本。本人又对PETG版本进行了适当的修改，增大装配间隙并调整齿轮和齿条的尺寸以减少卡死现象，即为PLA版本。

两个版本中个别文件不同，建议挑选一个版本进行打印，不要混用！如需使手感有段落感可以安装2X2mm磁铁。

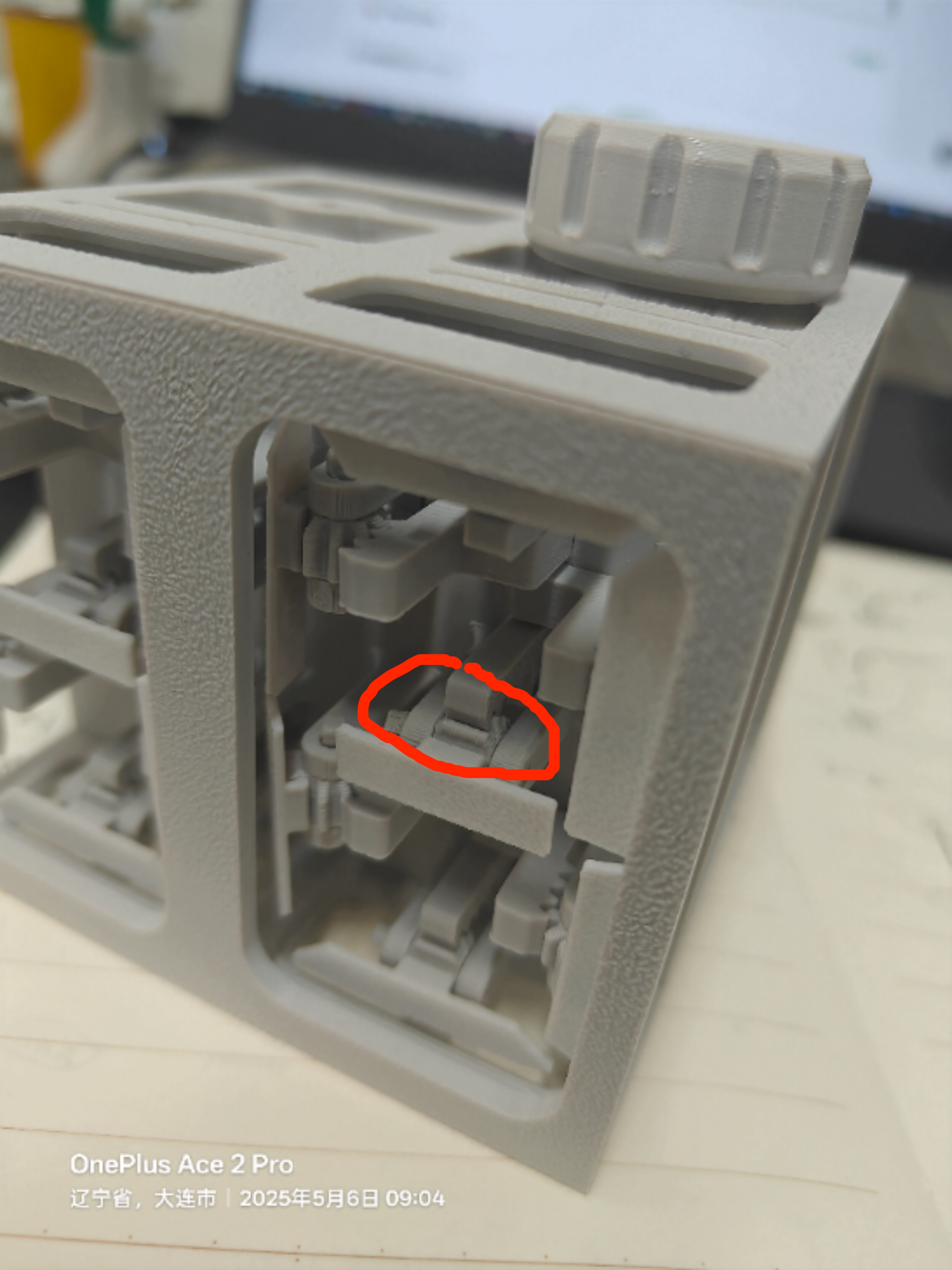

如果旋转过程出现卡顿现象，检查一下数字段和两侧支撑间是否过紧，如下图所示，每个数字段都检查一下，如果过紧则可以用砂纸打磨一下，使齿轮和支撑之间不要紧密贴合。
