户外便携照明灯

---

本产品已申请实用新型专利，仅允许个人行为的DIY/复刻

---

• 适用于户外大范围照明，可手持可磁吸固定；
• 单Type-C口最大140W充电，按下供电切换按钮可触发最大140W反向充电；
• 泛光照明功率30W，最高20000流明；
• 1.4寸tft彩屏+按钮操作，无极亮度调节；
• 在户外夜间时针对无信号等场景，可使用多台设备进行BLE广播组队；
• 加入组队可显示成员距离、简易消息收发、远程控制照明灯爆闪

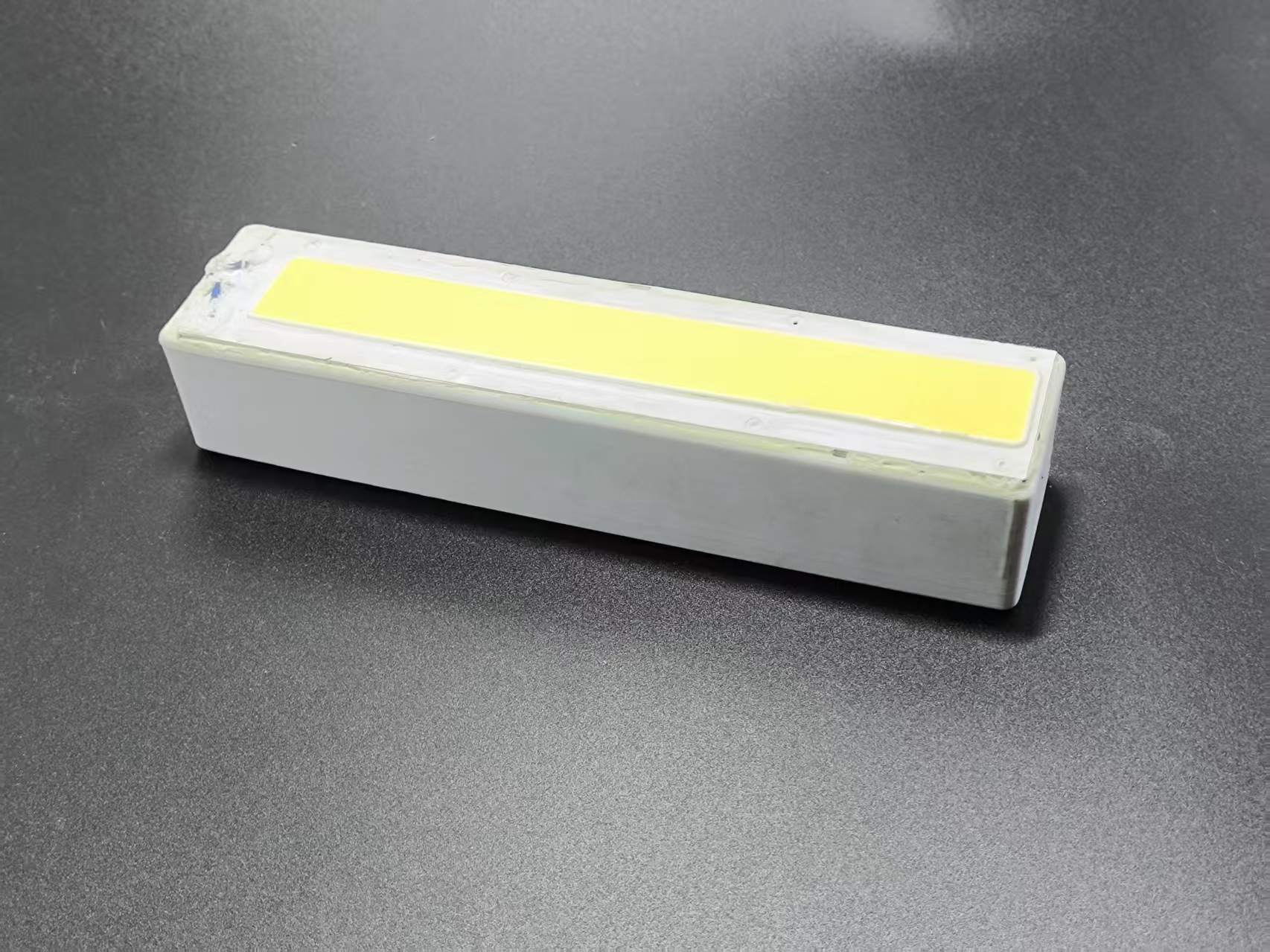

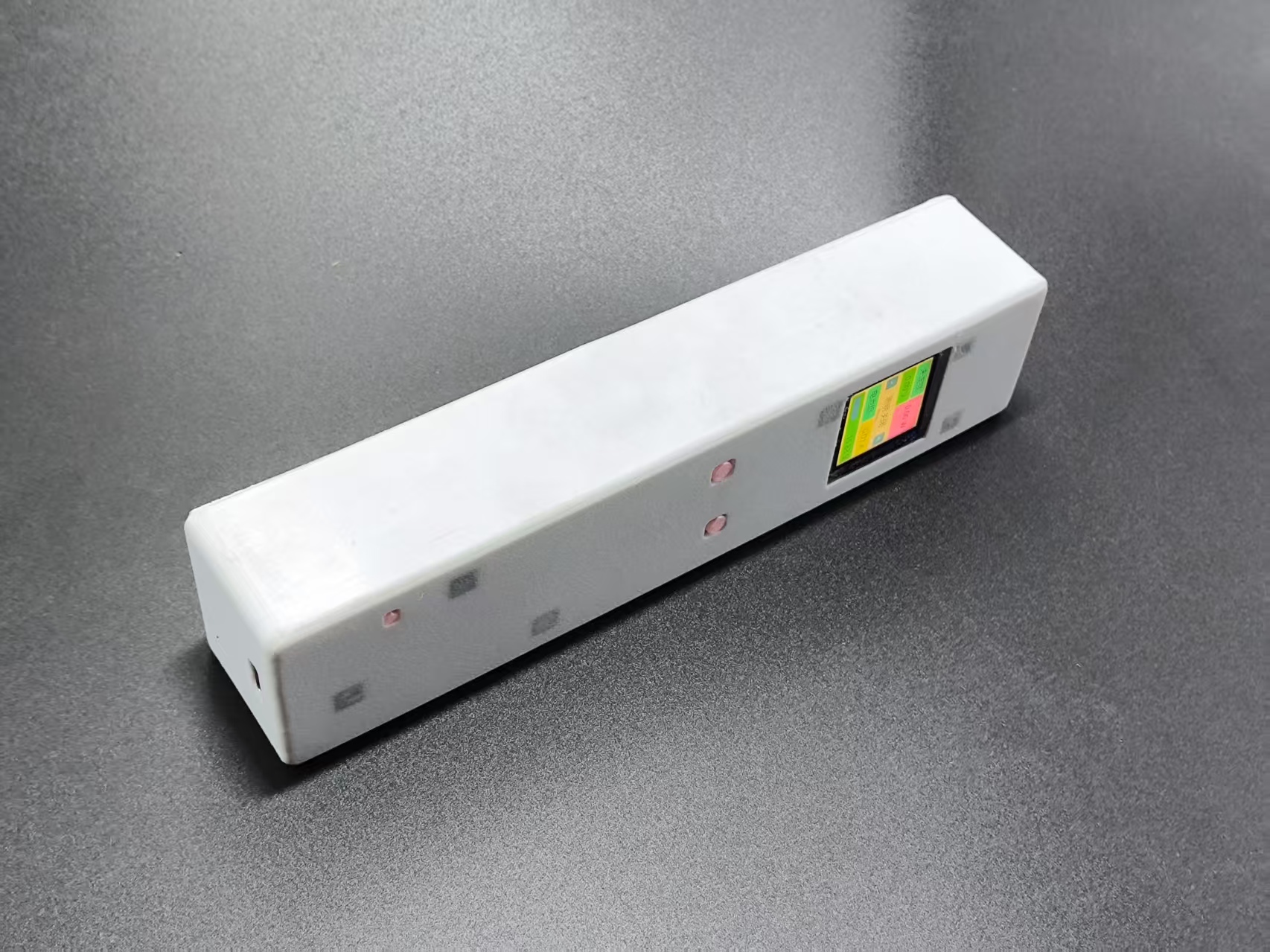

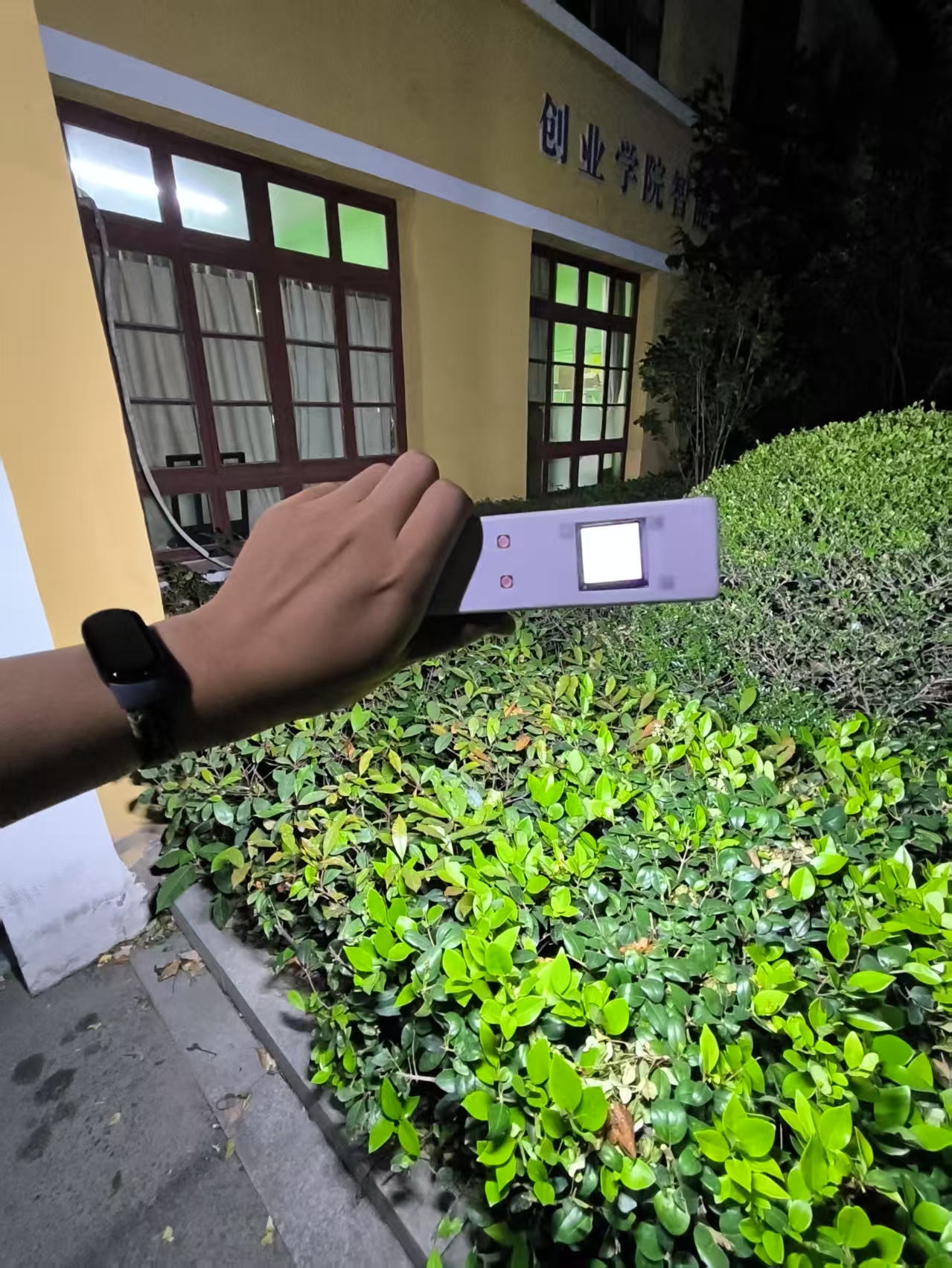

成品展示：

技术规格
1 高倍率动力电池 等效容量 12800mAh(18650+使用支架）/20000mAh(21700点焊）
2 快充协议：AFC/FCP/PD2.0/ PD3.0/PD3.1，最大充放电功率100W （仅21700三星50G 配置为140W)
3 板载3路电池NTC温度检测，智能调节充电电流
4 照明性能：30W COB灯板，无极亮度调节
5 搭载1.4寸TFT彩屏，双按键操作
6 户外组队功能
通讯方式：BLE 5.2
通讯距离：室外空旷地区1km
支持创建/加入组队，查找成员(距离)，简易消息收发，远程控制爆闪等功能，可在无网环境下使用

常规工作温度 -20℃～70℃
ESD等级 静电放电指标（可承受接触4KV，空气8KV）
产品尺寸  约190mmx38mmx34mm
产品重量 370g（18650电池版本）450g (21700 三星50G版）

实际照明效果：

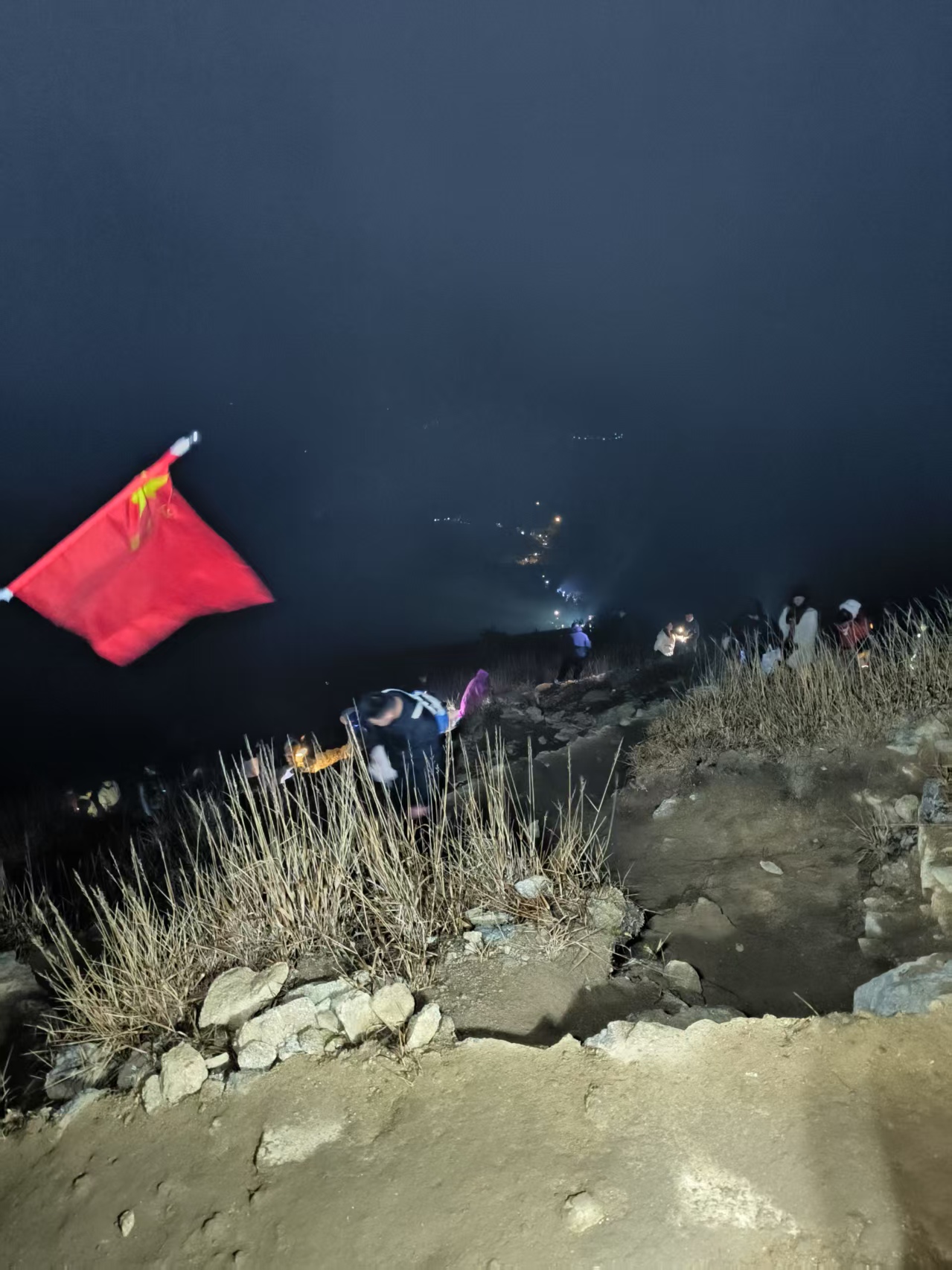

夜爬 · 杭州太子尖 · 无照明山路

户外露营 · 无照明山区

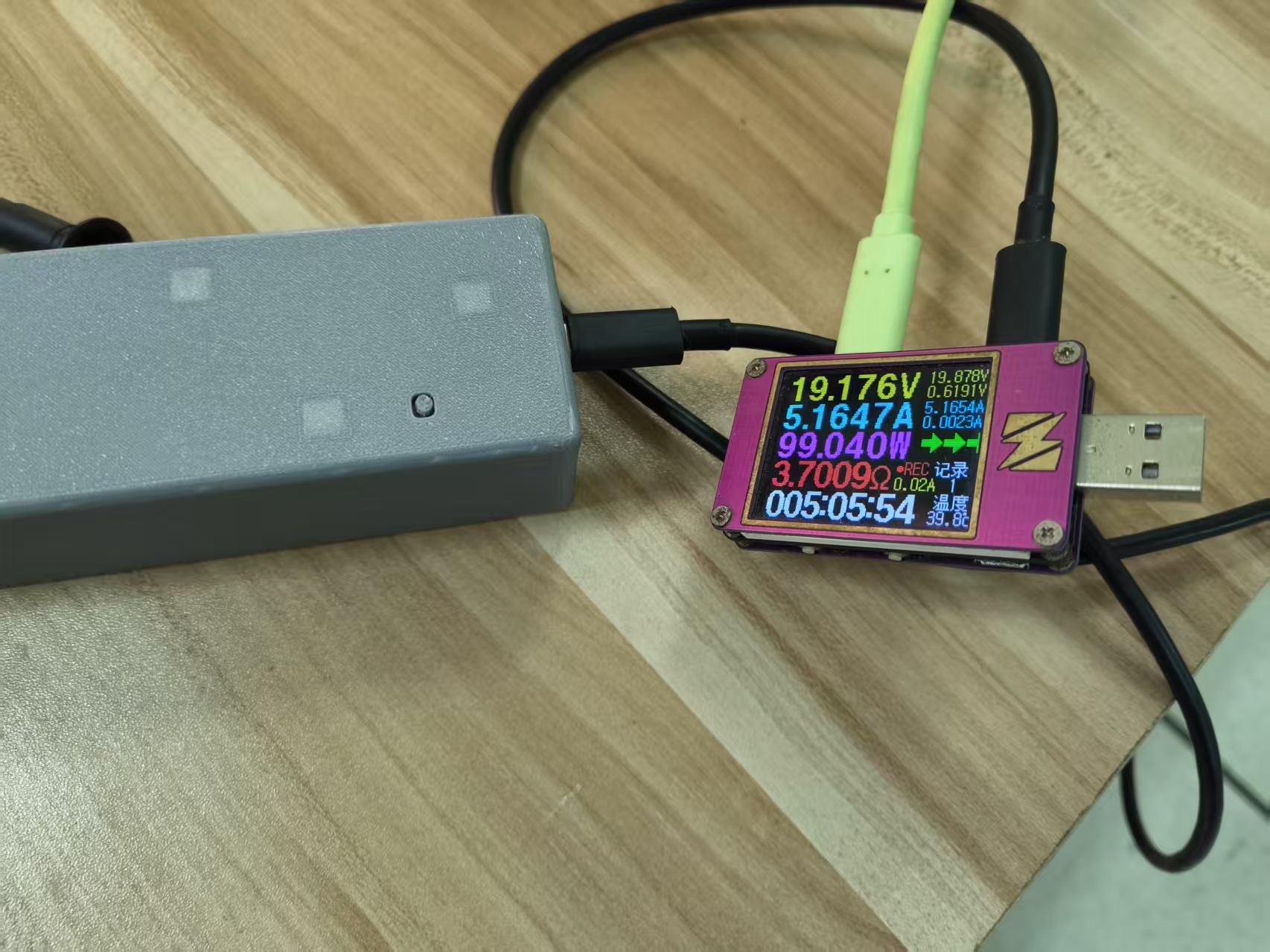

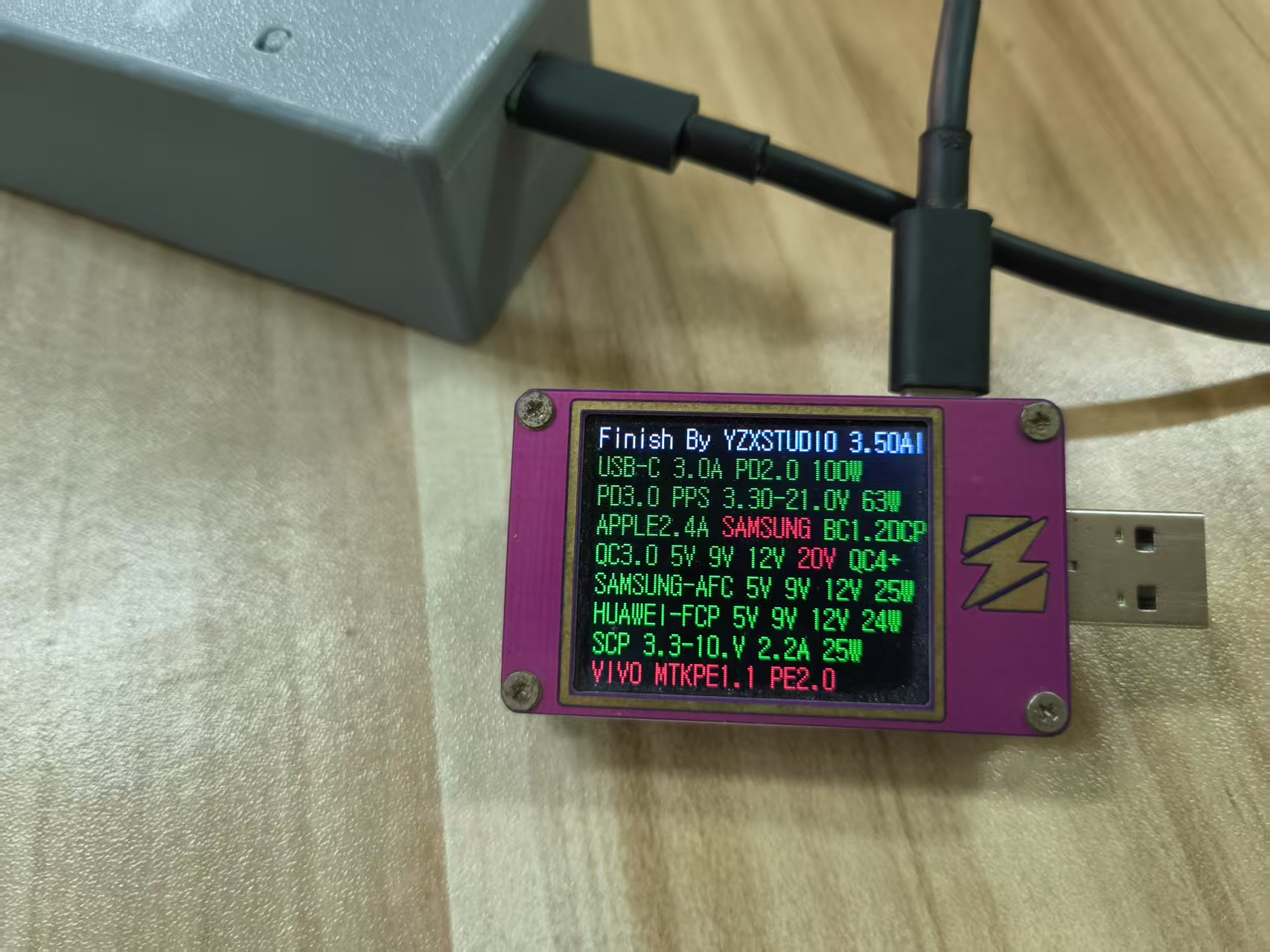

快充性能展示（实际为140W版，表不支持28V档PD故仅使用100W emark线测试）

放电性能展示（实际为140W版，表不支持28V档PD故仅使用100W emark线测试）

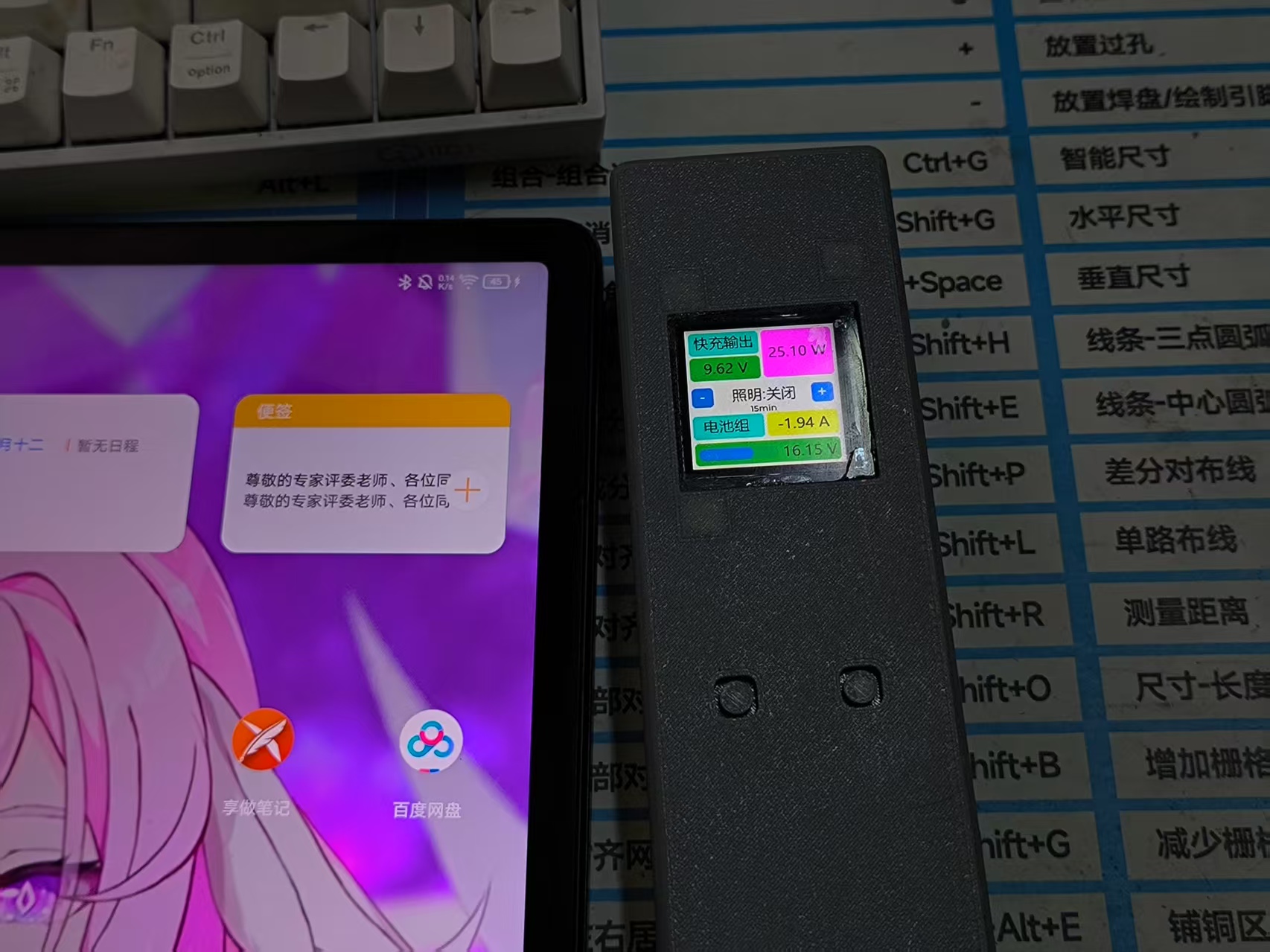

低功率放电 - 某想平板 27W PPS

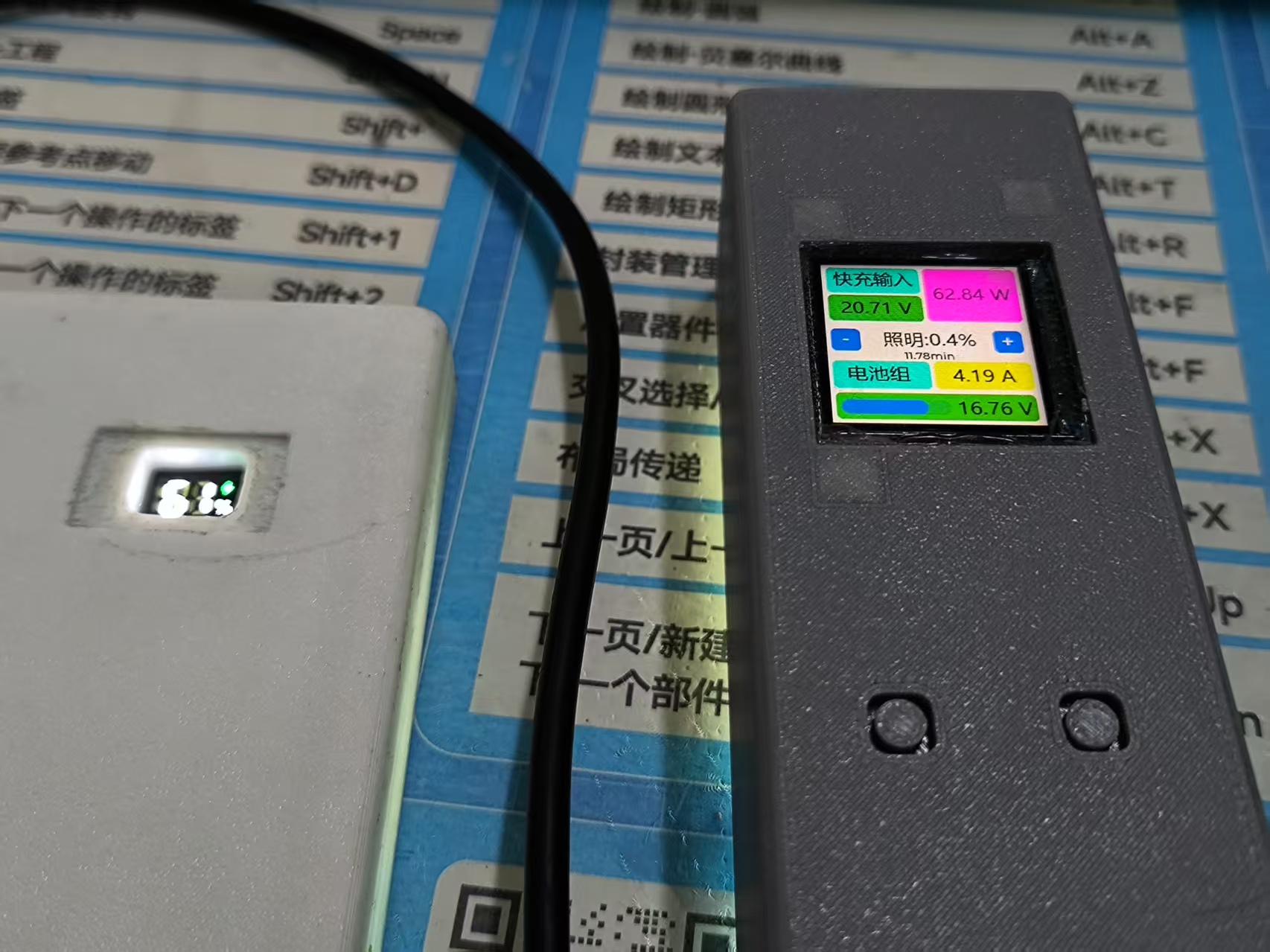

低功率充电 - 大台灯底座（即将开源） 65W PD

装配说明/流程：

准备物料：

主板PCBA 1套（提供gerber和BOM可复刻，即将上架可购买）

卡夫特 K704导热胶 1管

T9000 环氧树脂胶水 1管

18650/21700电芯 4枚（21700需要自行点焊）

m3*17+3mm 铜柱螺丝 4枚

m3*8 沉头螺丝 4枚

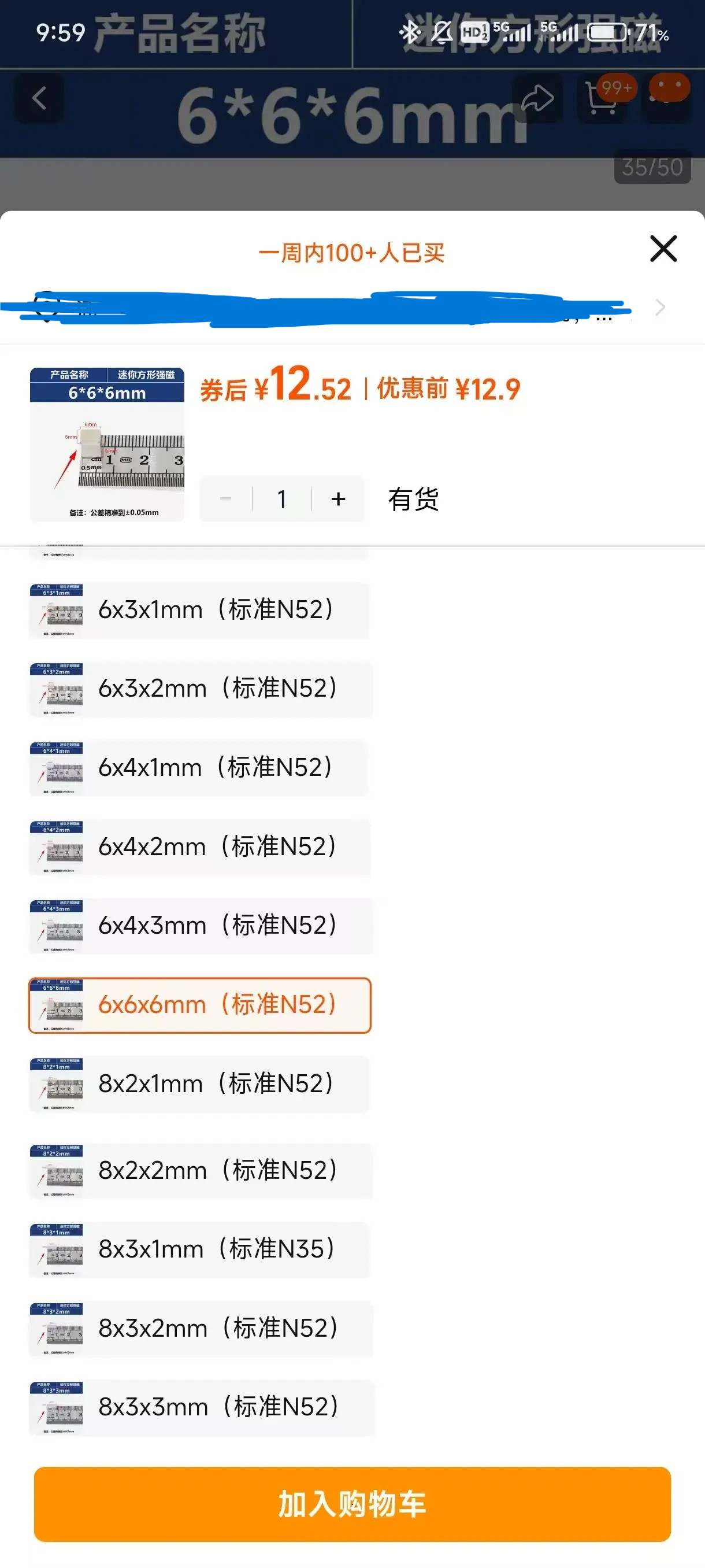

n52 6*6*6mm 强磁 6枚

18640-10B10C COB灯板 1件

1.5mm 亚克力板定制件 1件（见DXF)

1mm 6061 铝合金板定制件 1件（见DXF，也可打印）

硅胶线若干

为保证使用强度，建议使用ABS及以上强度的工程塑料进行打印

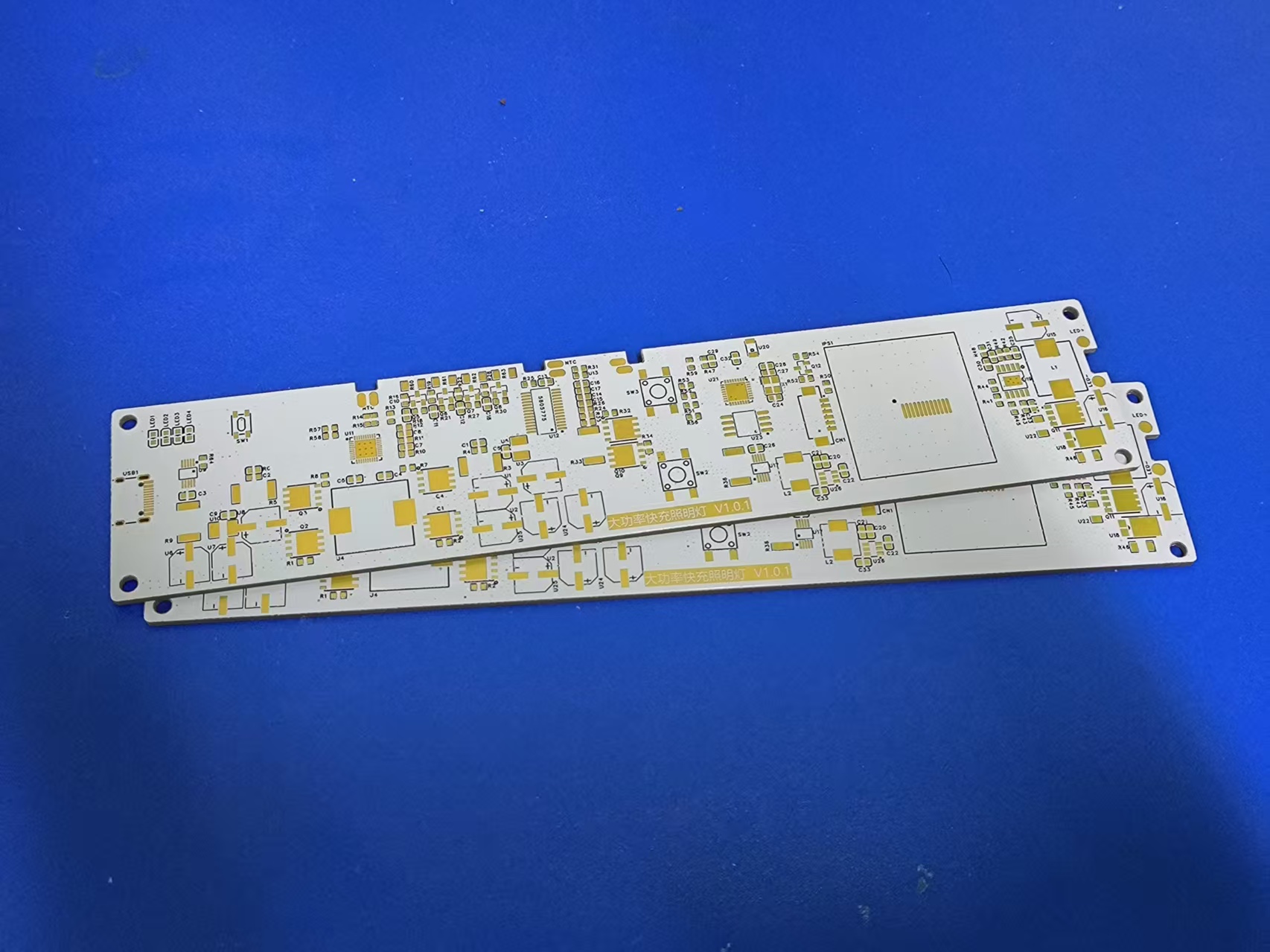

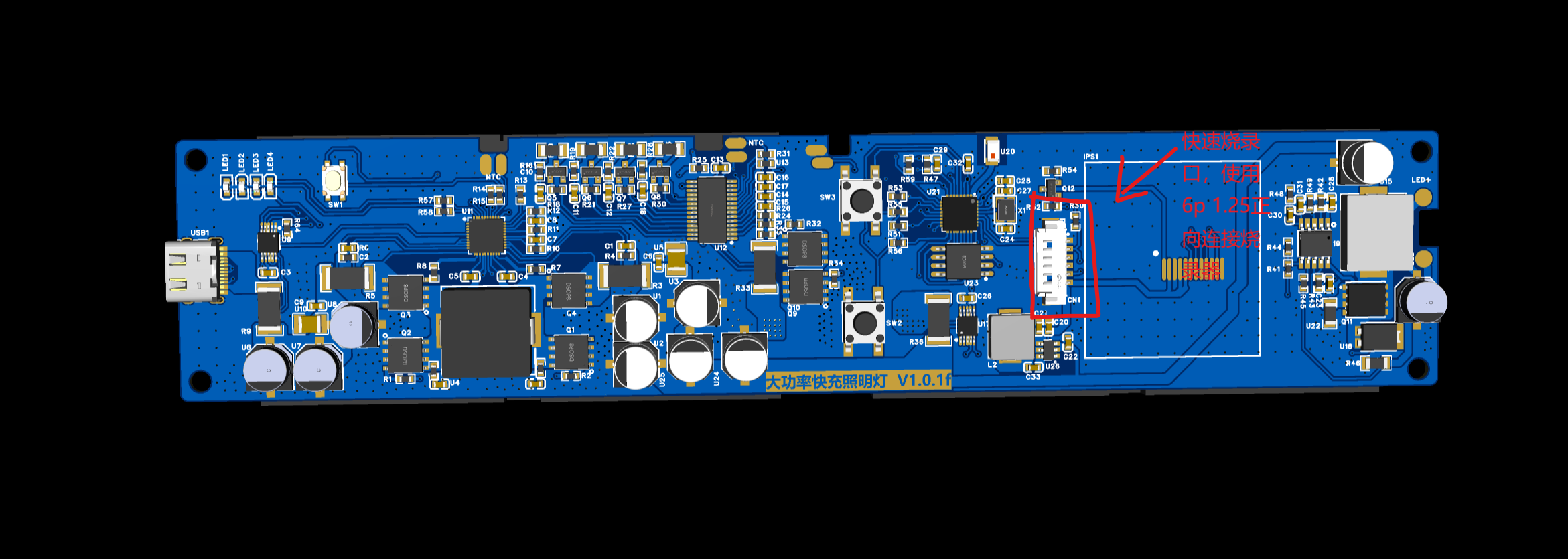

-1.自行焊接PCB/购买PCBA ，开源版本号为v1.0.1f 注意尺寸较长打样价格可能略贵。

0.打印全部模型，其中外壳主体需要在暂停层放入n52 6*6*6mm 强磁 6枚后继续打印。

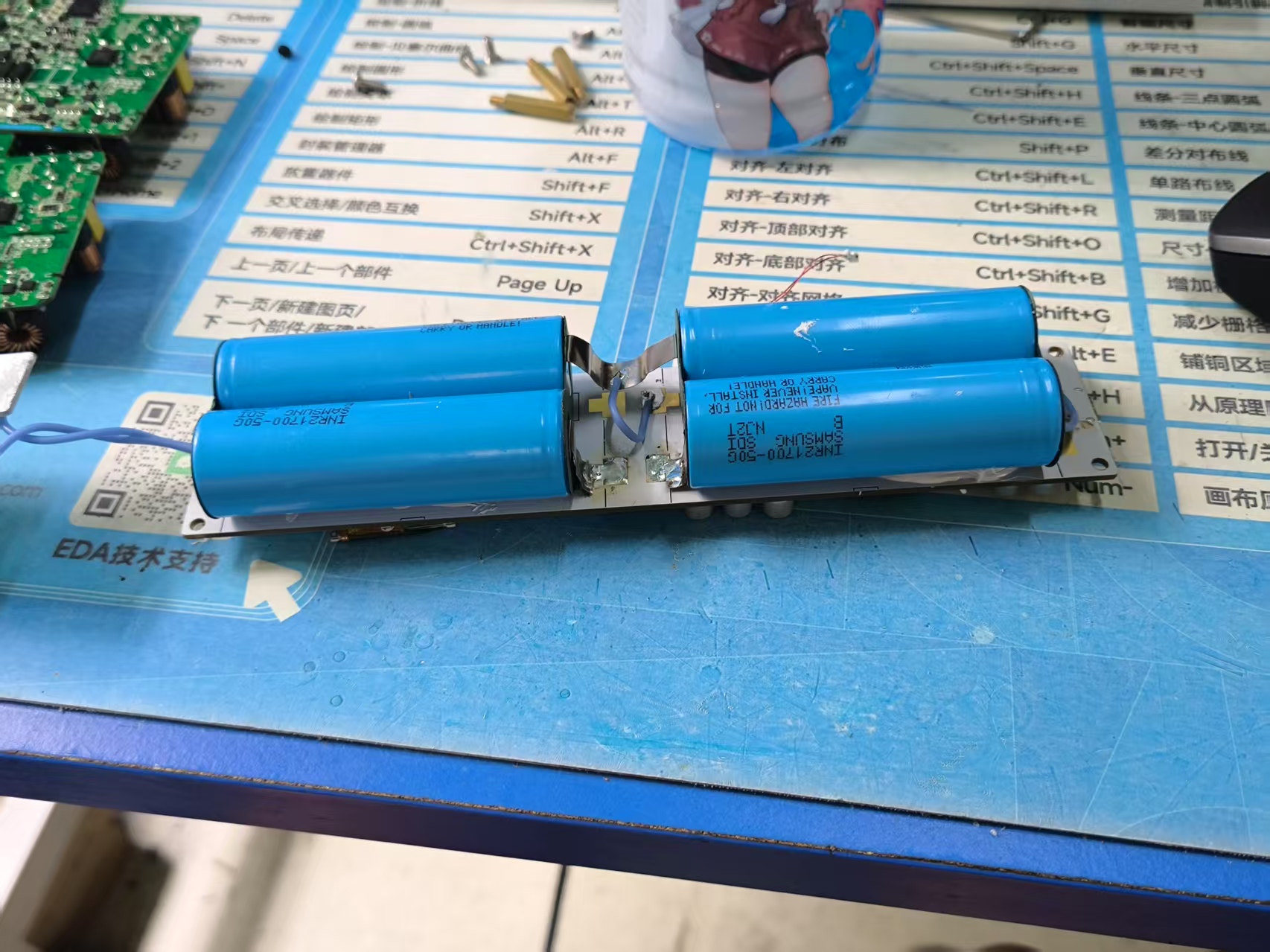

1.如图所示点焊21700电池组，焊接到PCB背面（18650可用支架安装免点焊），焊接时注意点焊后总正总负镍片距离较近，谨防短路！！！

烧录esp32-c3固件，上电验证快充/电池保护/功率监测是否正常。

2.使用硅胶线连接灯板（需测试升压led驱动是否正常），将两枚打印件按钮放入外壳主体，拧入铜柱螺丝，灌k704导热胶，固定3380NTC电阻到电池内侧。

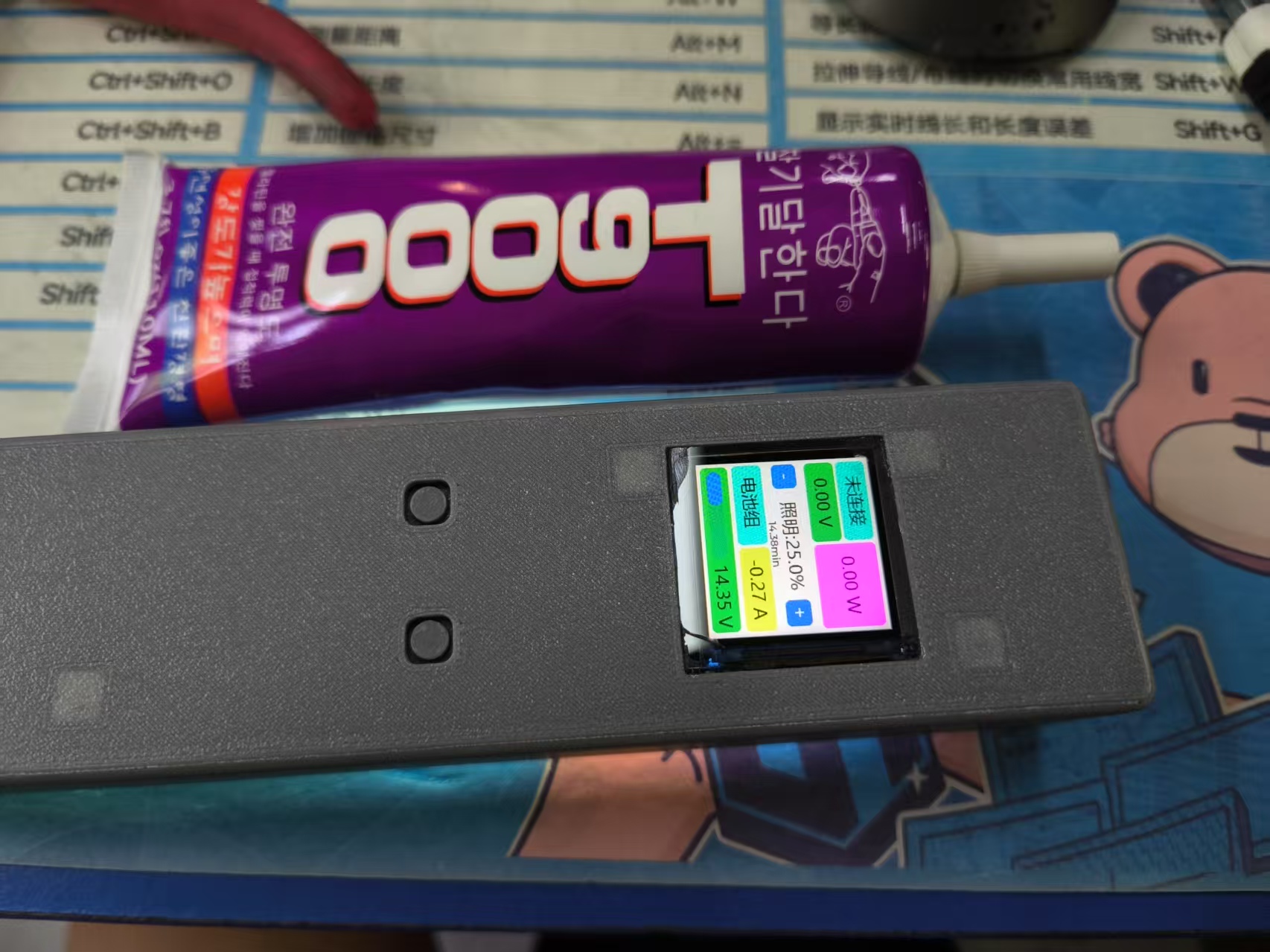

4.取出定制亚克力板，在屏幕上方打入T9000，消除气泡后等待环氧树脂凝固。

（由于胶水特性，在灌胶后1-2day内会有严重的屏幕显示异常，包括黑屏、花屏、lvgl渲染错误，在胶水彻底固化后会自行消除）

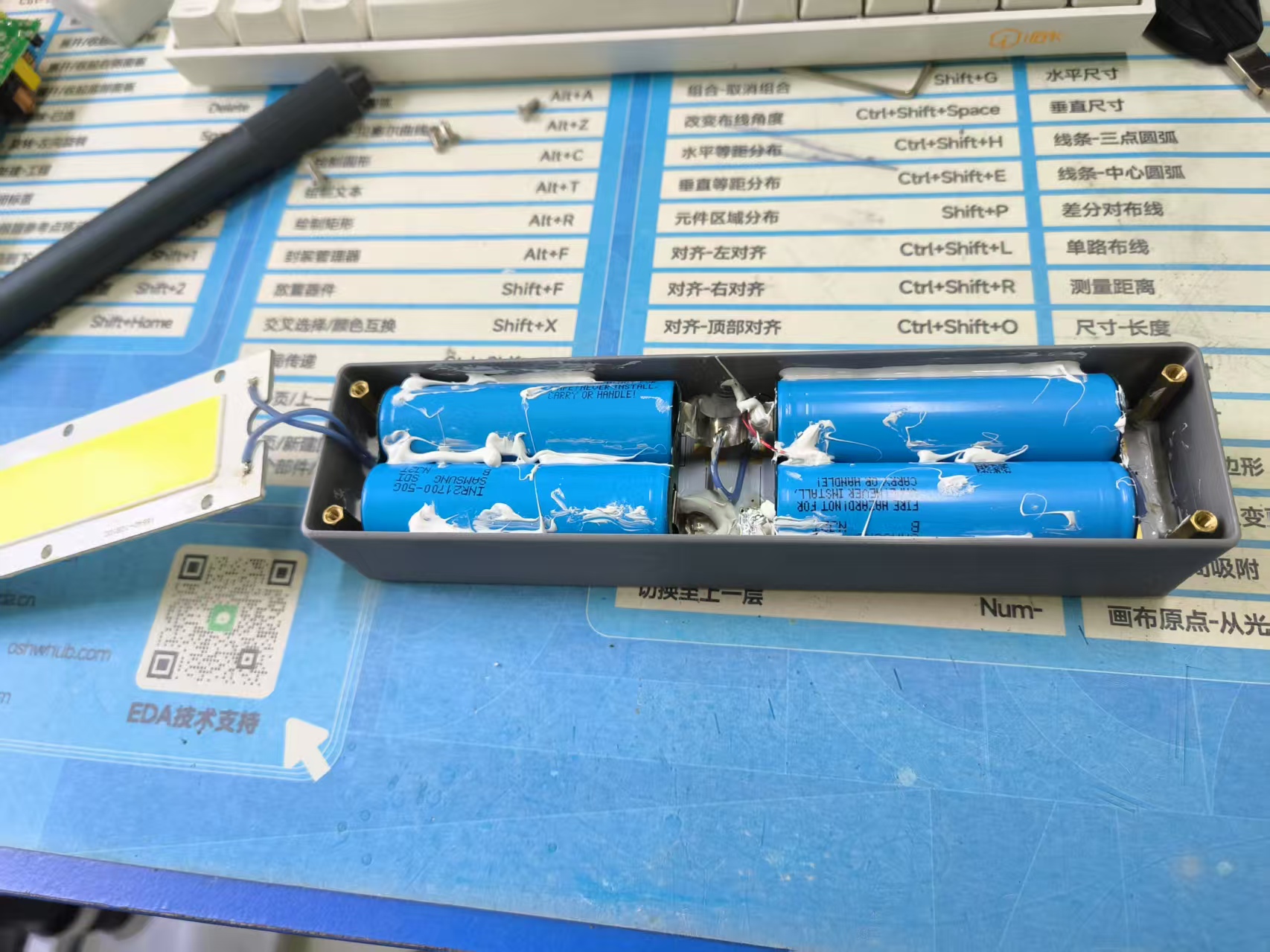

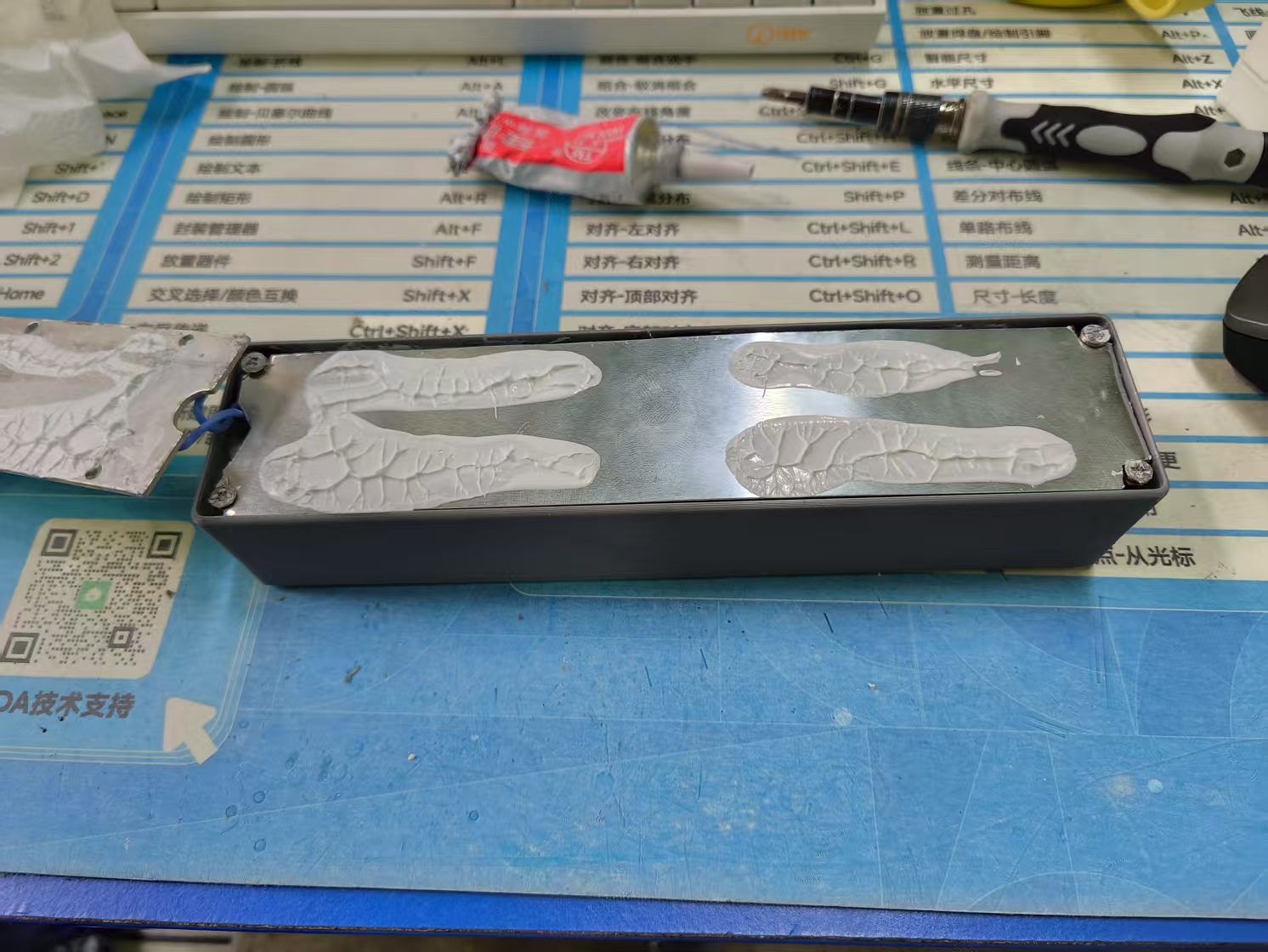

5.电池处灌k704胶，安装铝板

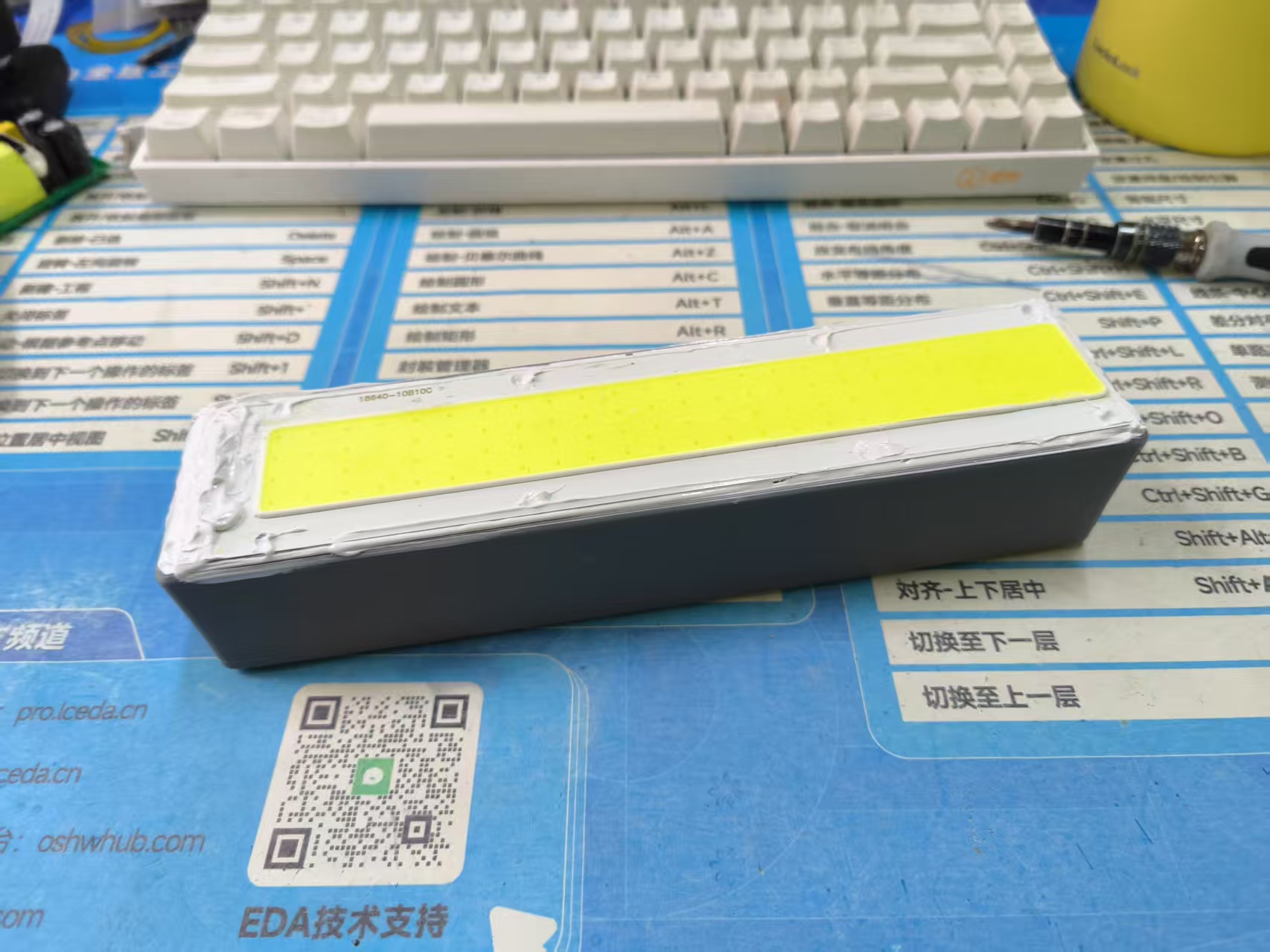

6.浅涂抹一层k704，固定灯板等待固化

7.初步凝固后铲除多余导热胶

至此安装成功，注意开源版固件仅实现照明/监测/低功耗/OTA功能

附件-生产文件描述1 Gerber_PCB1_3_2025-05-01 pcb生产文件，信息如下，板厚=1.6mm

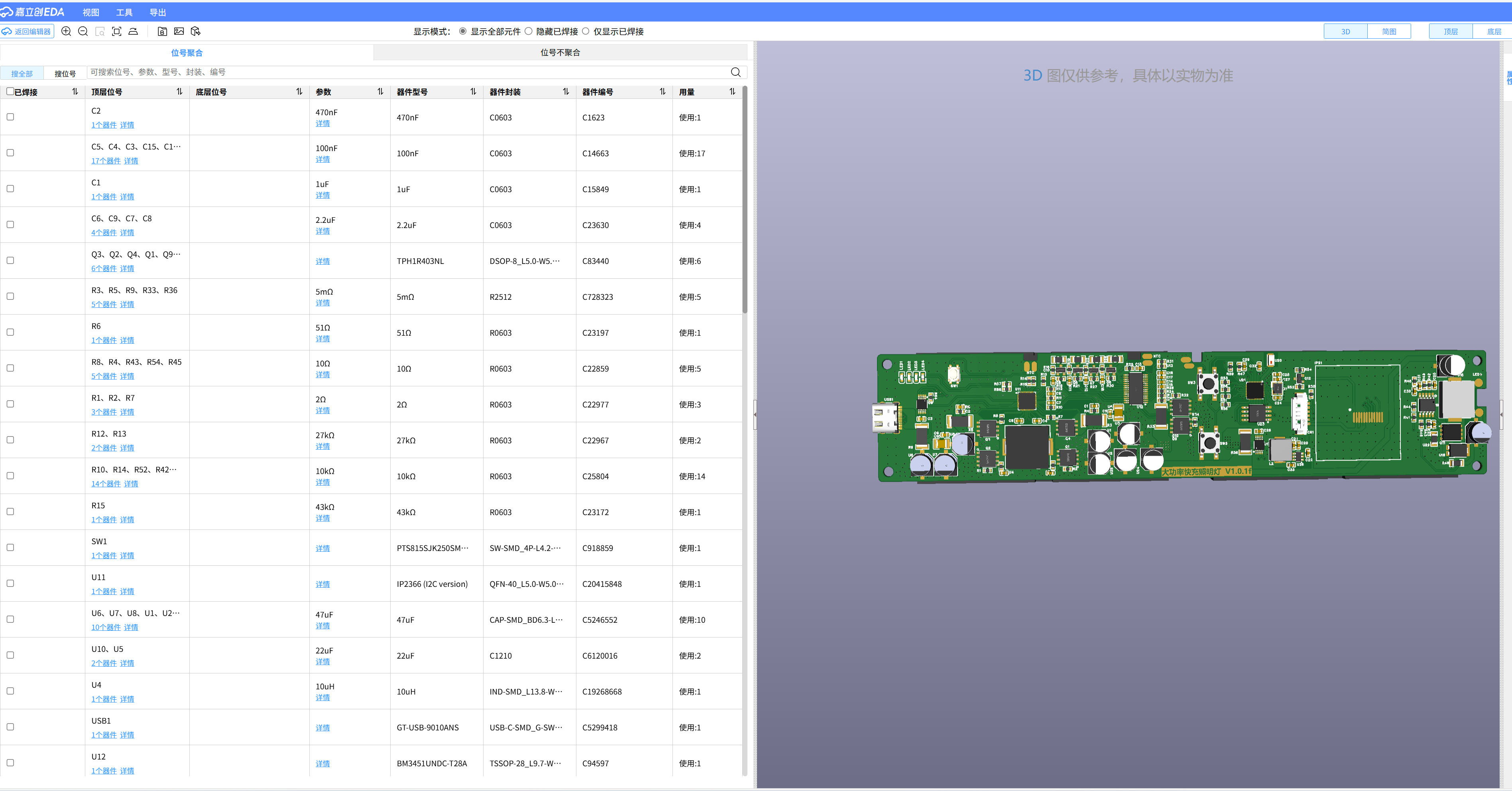

附件-生产文件描述2  InteractiveBOM_PCB1_3_2025-5-1 交互式BOM，解压出html用浏览器打开

附件-生产文件描述3 草图23  亚克力板切割DXF 厚度=1.5mm / 2.0mm

附件-生产文件描述3 草图24  铝版切割DXF 厚度=1.0mm，螺丝孔有条件的建议倒角，倒角直径=5.2mm 45°
