建筑积木【花园别墅】（不用AMS、不用上色、不用胶水）

❶【花园别墅】

一、模型介绍

不用AMS、不用上色、不用胶水，6盘、4色、61个零件单色打印拼装

门窗、栏杆扶手，可独立拆卸；少量支撑易拆除

楼板屋顶可按压，底部有均匀支撑

尽量满足真实性、可玩性、精致、美观...

图中标注尺寸均为mm，模型按实际尺寸缩小100倍

二、基础数据

比例：1：100

室内外高差：450

板厚：150

墙厚：240

层高：3000

窗台高：900

栏杆高度：1000

屋顶坡度：15°

窗类型：6种

门类型：3种

三、图纸及说明

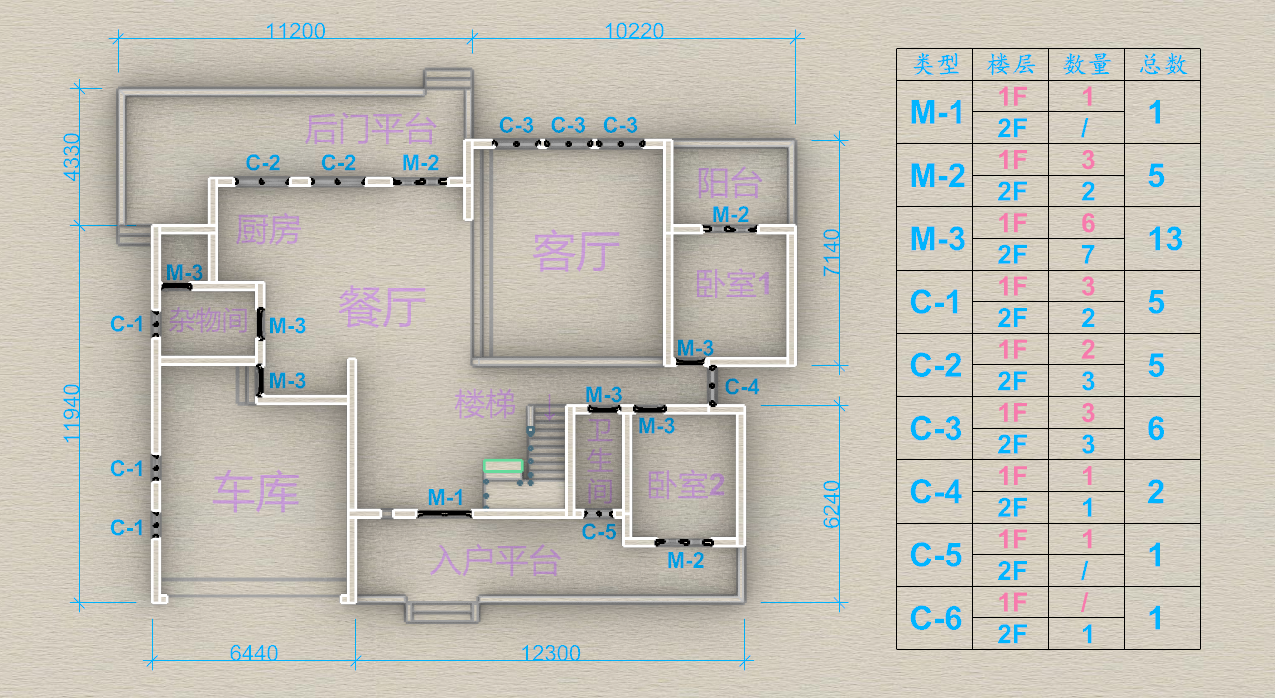

1F平面图：

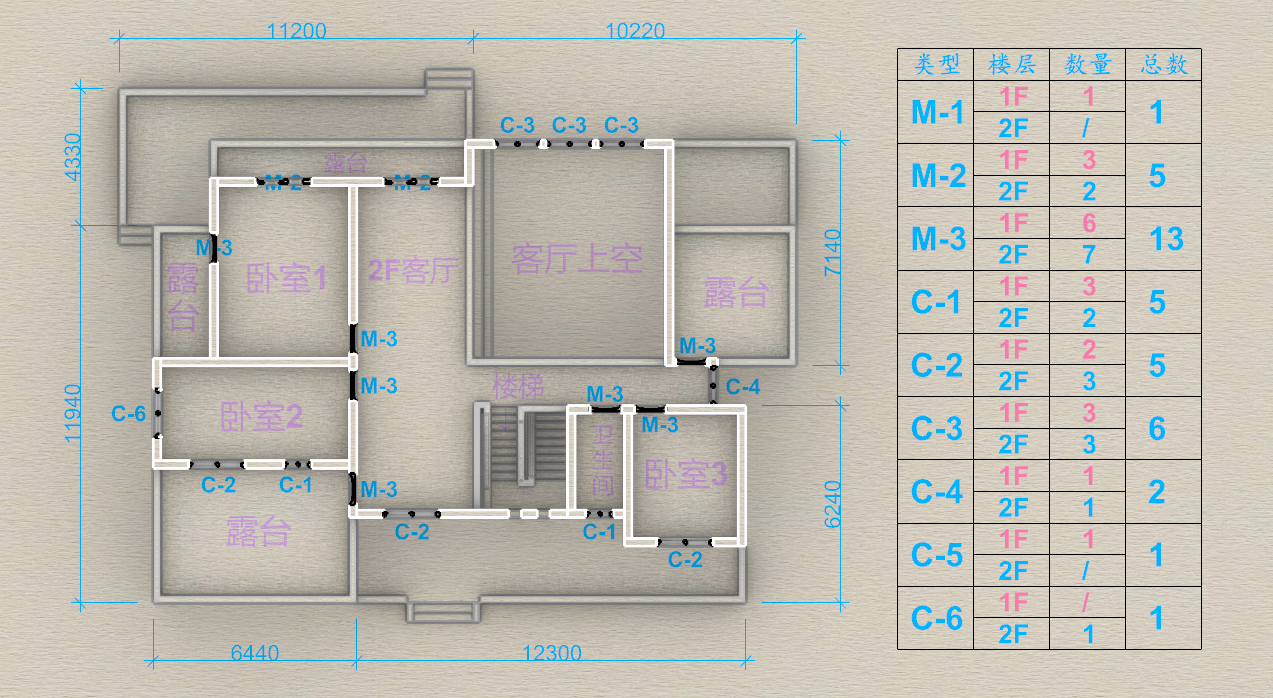

2F平面图：

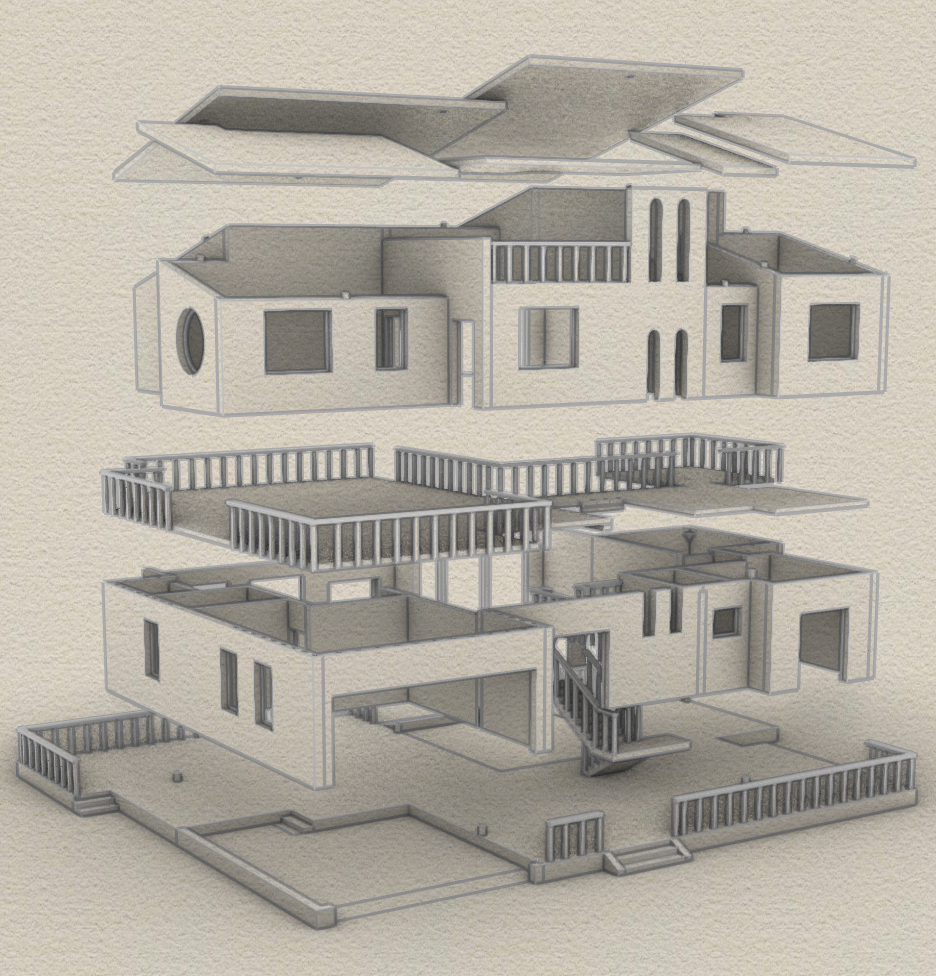

爆炸图：

屋顶零件：6个

墙体零件：2个

楼板零件：3个

门窗零件：39个

栏杆零件：11个

楼梯零件：1个

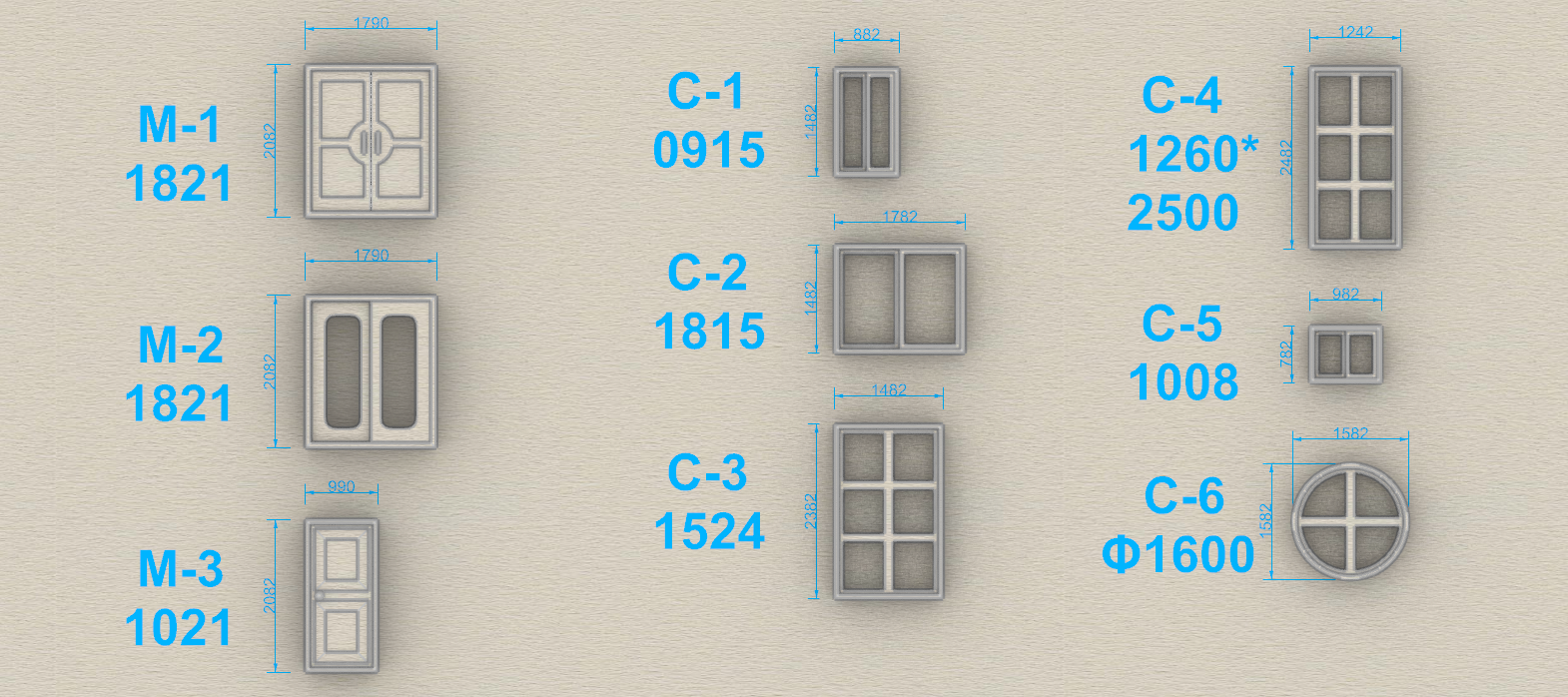

门窗样式：

M-1（1821）：编号1#的矩形门，外框宽度1800mm，外框高度2100mm

C-1（0915）：编号1#的矩形窗，外框宽度900mm，外框高度1500mm

C-6（Φ1600）：编号6#的圆形窗，外框直径1600mm

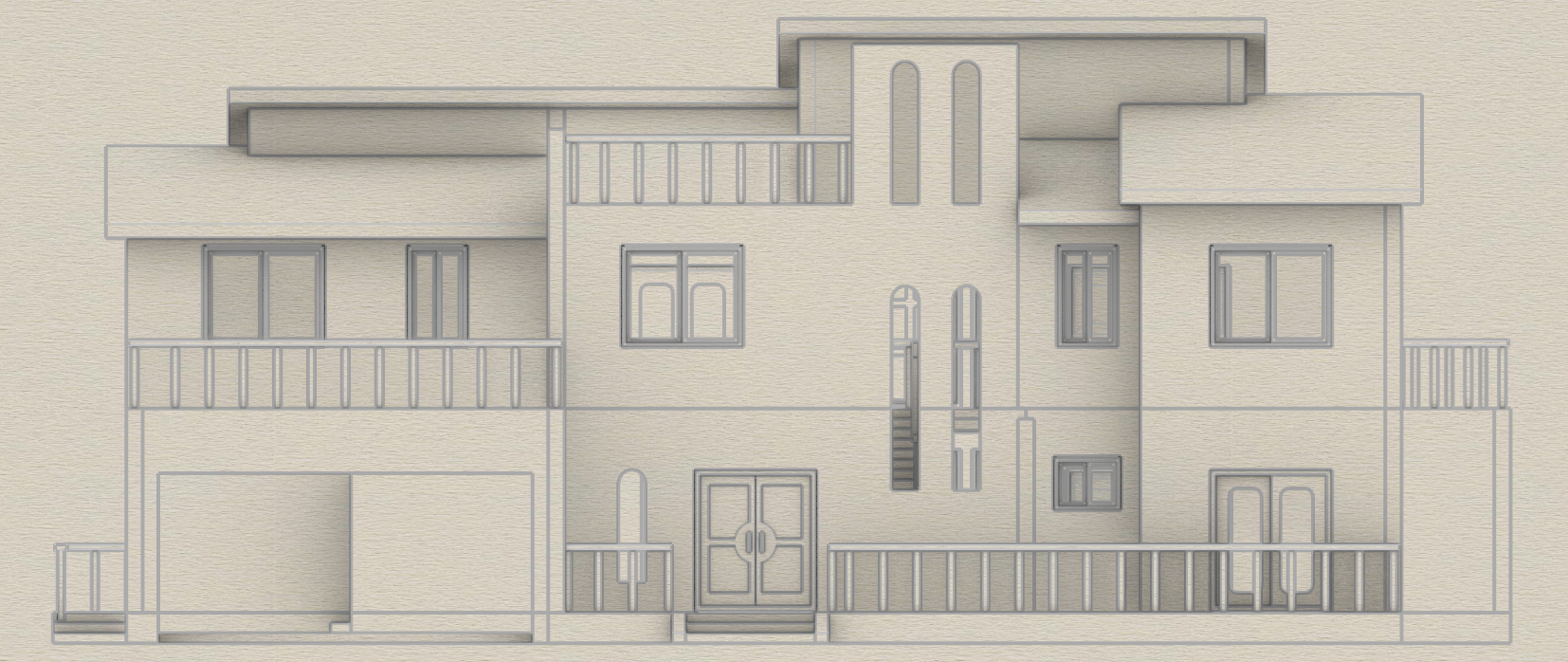

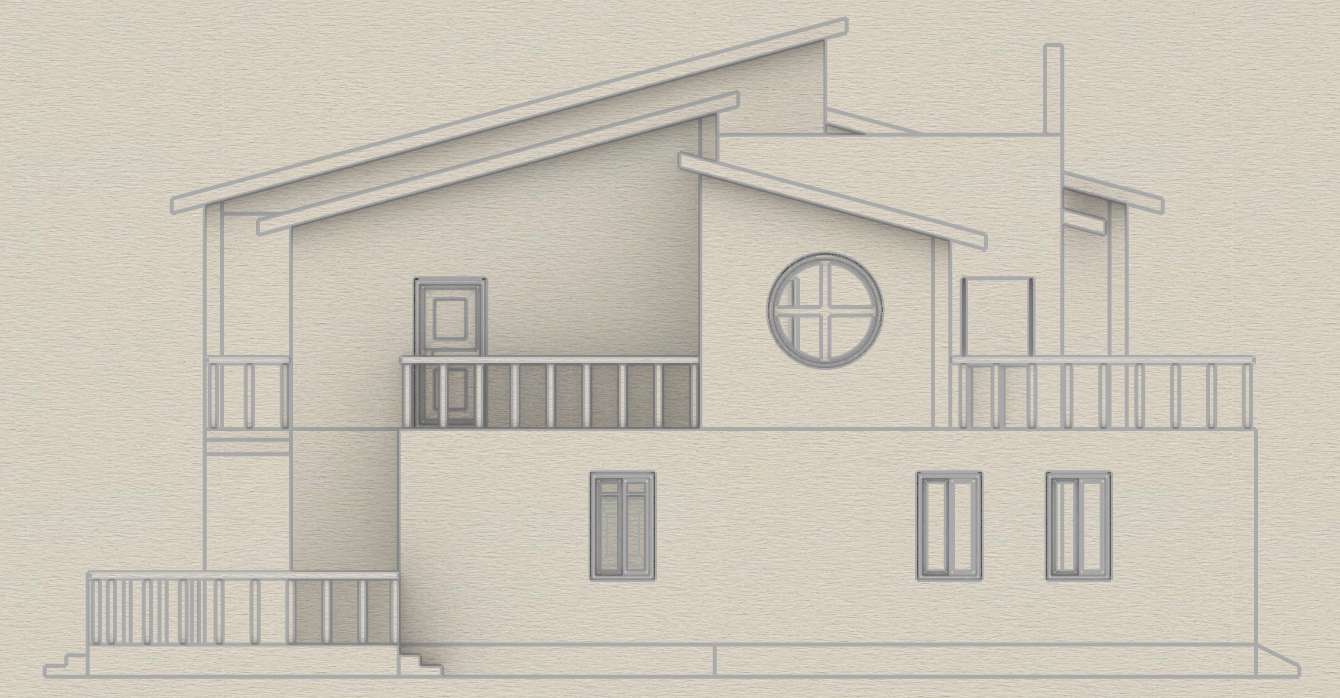

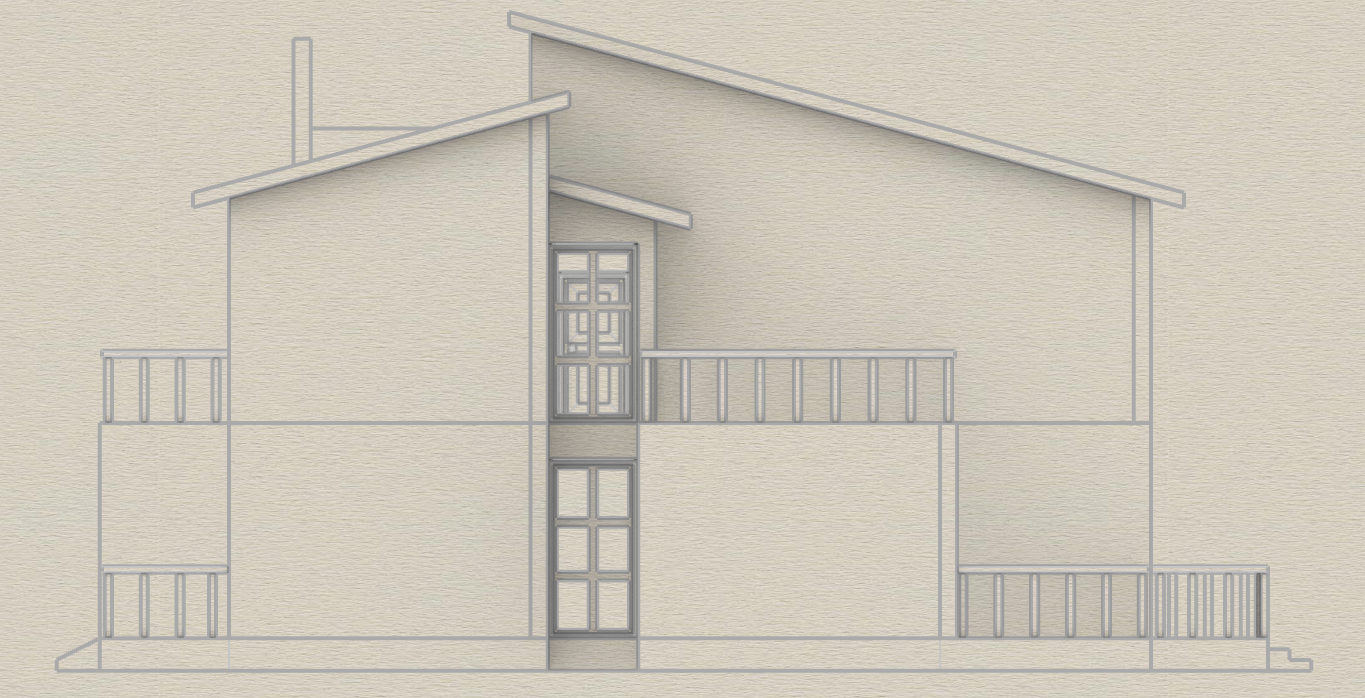

正立面：

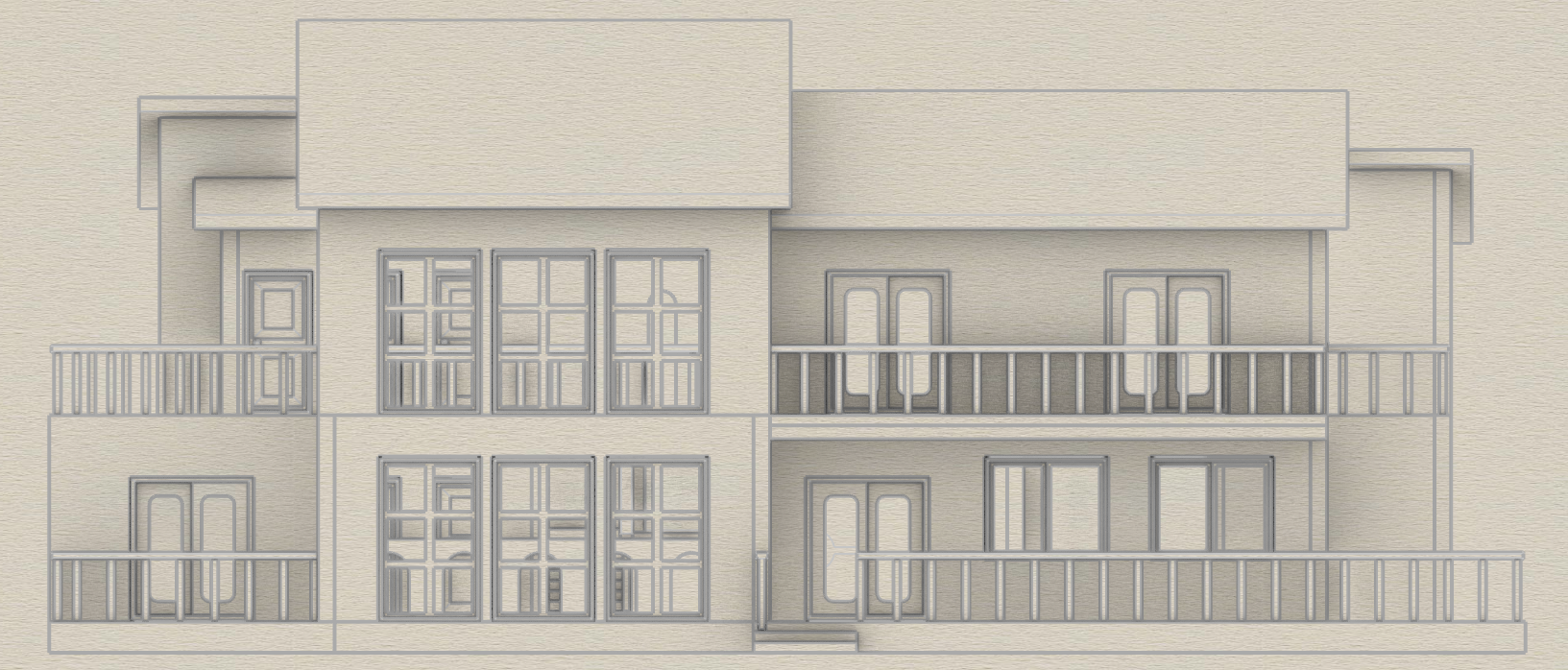

背立面：

左立面：

右立面：

四：注意事项：
1、第1-3盘注意充分冷却后再从板上拆下（栏杆和楼板，大平板、大长条易弯曲变形）

2、打印板面指纹、脏污注意清理

3、栏杆件小心操作，容易断（特别是安装的时候，不要断在预留槽里）

4、楼梯的栏杆扶手是没有的，主要因为：

①有高度落差的折现造型、

②模型尺寸太小；打印效果不太理想、

③在室内不影响整体造型

暂时还没有还没有很好的打印方案。后续更新...

*附件：组装图

打印配置已验证，欢迎大家尝试；多提意见，有任何问题评论区探讨～

UP听劝，强烈欢迎修改意见！
