Descrição

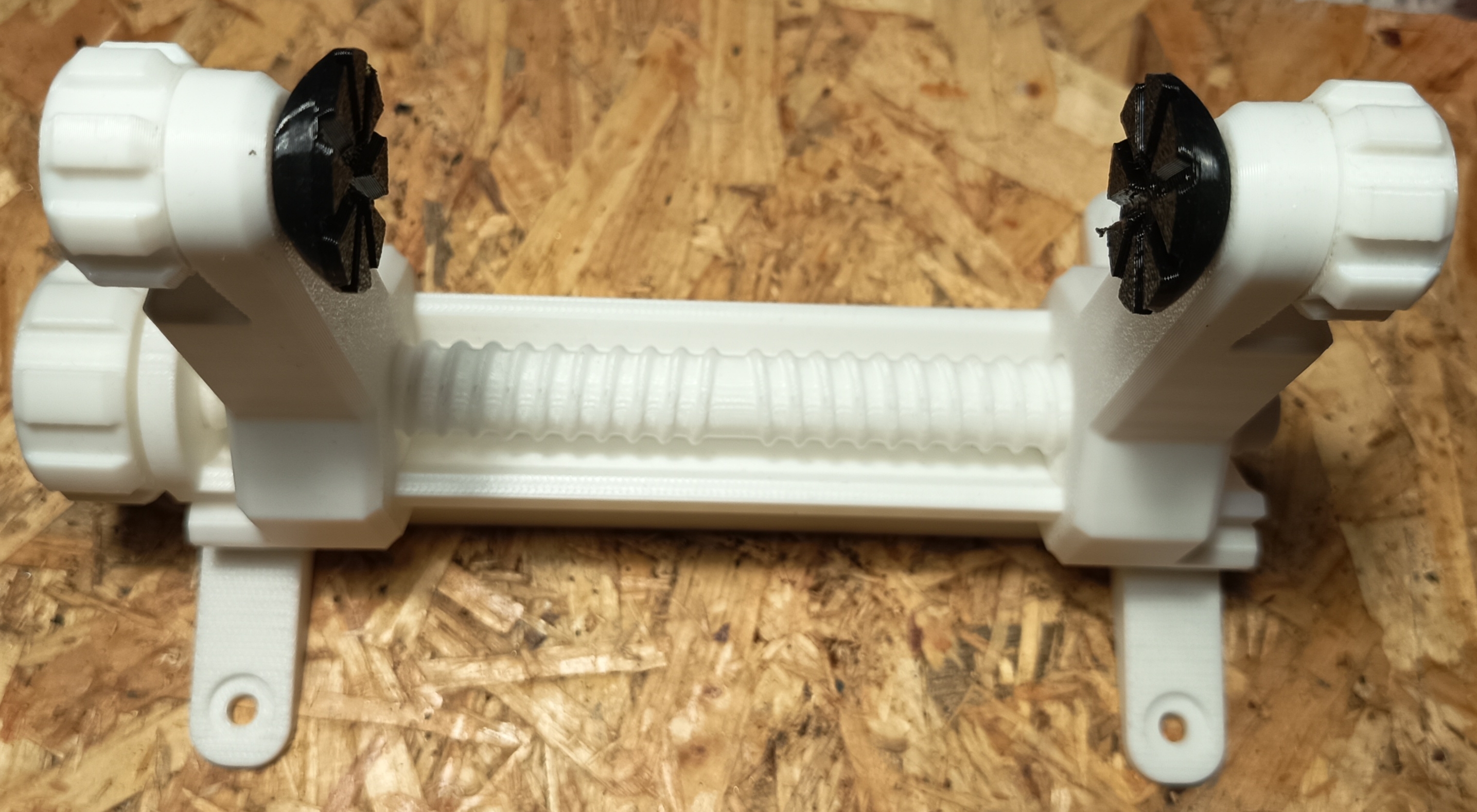

此模型为一个PCB夹具，夹持范围0-95mm，尺寸为：175*100*110mm。
它具有使用方便、快速打印、无需支撑，非常结实的特点。
特点：
- 无需支撑、快速打印，仅需4h打印时间，100g耗材使用量。
- 超大的夹持范围0-95mm，适合绝大多数电路板。
- 公差差异化配合，使用稳定可靠，夹持面采用圆形可微动设计，以弥补支撑杆的略微倾斜。
- 双向螺纹设计，D型横向打印，开合夹子迅速、顺滑，而且特别结实，不会断。
- 夹持部位纹路经多次测试设计，延伸开口，满足3mm以内厚度的电路板。
- 可开发设计，夹持面可根据使用场景，更换多种不同的夹持面以实现不同功能（有想法的网友可自行设计使用）
- 安装时两个夹子内螺纹为正反两个，发现转不进去可更换一个方向。然后将两个夹子都转到螺栓中间（重要），然后再安装下一步（不然会影响夹子归零）。
*此模型从建模到此时针对FDM 3D打印机特性设计，使模型所有部件无需支撑，受力方向经计算，全部为最结实的方向；
*两个夹子内螺纹为正反两个，发现转不进去可更换一个方向，将两个夹子都转到螺栓中间，然后再安装下一步（不然会影响夹子归零）。
*可轩使用胶水将主轴螺母固定，以得到最为耐用的工具。
*此模型为解决需要旋转并且更高pcb的焊接使用，经过多款模型设计加之大量的测试（公差测试、功能测试、外观设计），最后留下了此模型，希望您能喜欢！
*2025.10.14修改：更圆润的底座，增加美观性，又解决了碰手的问题。
| 2025.4.18新增：手机支架升级件 |
|
| 2025.9.14新增：PCB夹持夹口升级件 |  |
另一款PCB夹具：
[https://makerworld.com/zh/models/1874519-pcb-fixture#profileId-2006669](https://makerworld.com/zh/models/1874519-pcb-fixture#profileId-2006669) |  |
