可定制的参数化波动干涉点阵面料

Parametric Lattice Fabric with Wave Interference Effects

本项目的灵感源自托马斯·杨在 1801 年提出的双缝实验，当然也包括后续众多学者在波动干涉领域的研究成果。通过模拟多个方向与频率的波在空间中相遇并产生干涉纹理，我希望将这种经典的科学原理引入参数化建模与视觉结构中，转化为一种兼具数学美感与结构逻辑的生成式面料。

但更重要的是其中所包含的“可实验性”——我希望任何用户都能以最直接、最简洁的方式参与到这一过程中。因此，我设计了一个可调的 OpenSCAD 脚本供大家自由探索与自由创作。

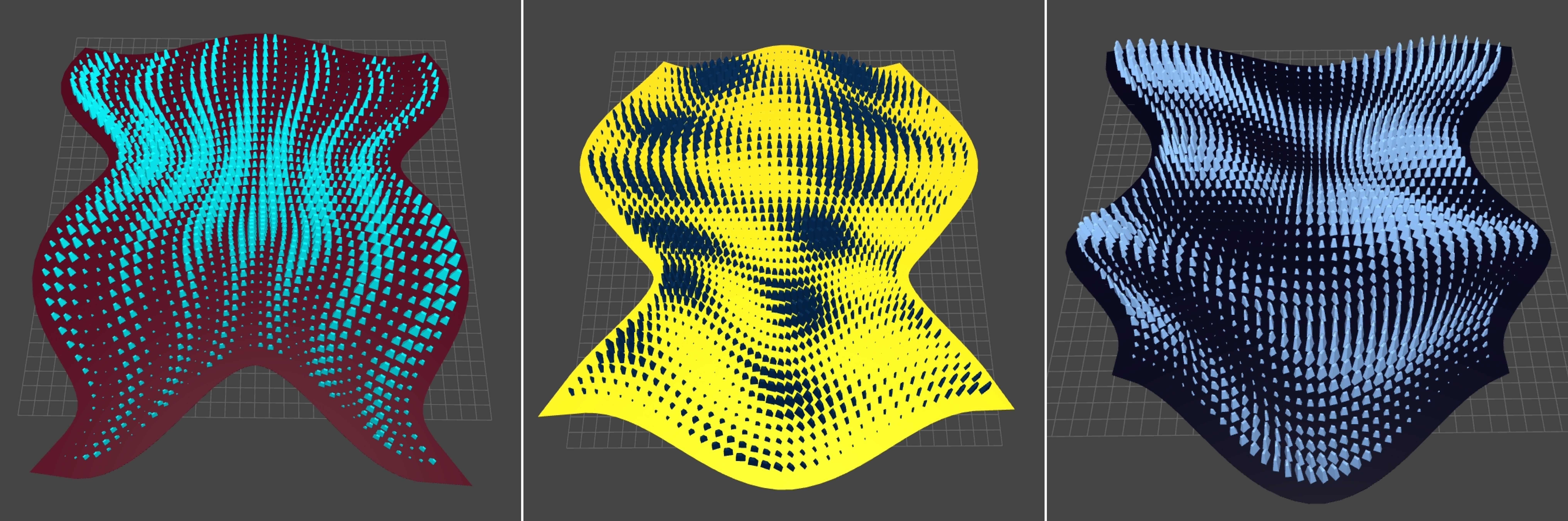

用户可通过调节参数，灵活控制小单元的空间位置、高度变化与干扰模式，模拟多方向、多频率、多强度的波纹互扰效果，最终生成复杂且有机的立体织构，且在更新的定制脚本中用户可以对面料进行无限制的延展与调节。

重大更新 0.7.1-beta 详见下方版本介绍

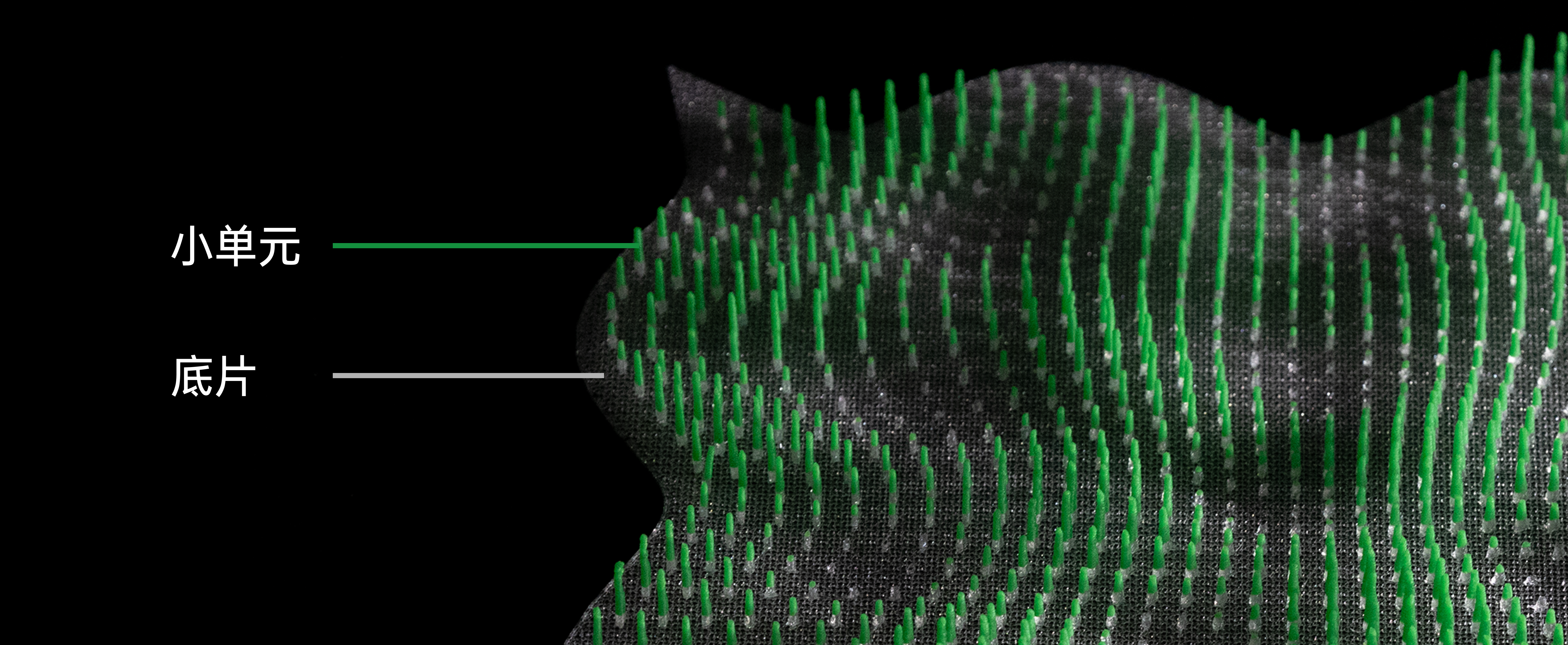

整体面料分为两个部分——小单元 与 底片

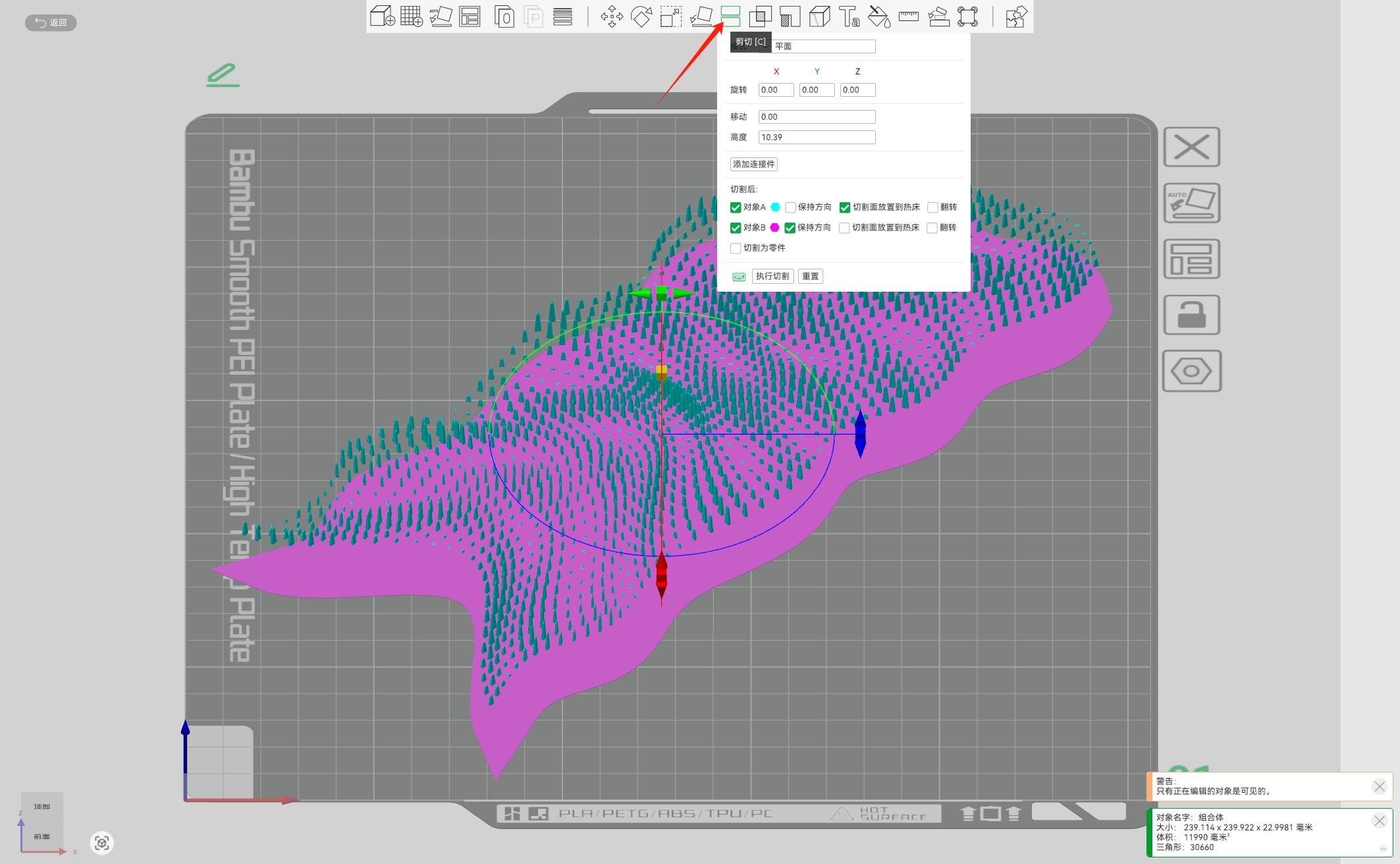

生成后将会自带完整的底片，底片将位于小单元点阵的下方的一定距离以方便切片的时候切割删除。您可在切片时将底片删除后使用DIY纱网为底片。

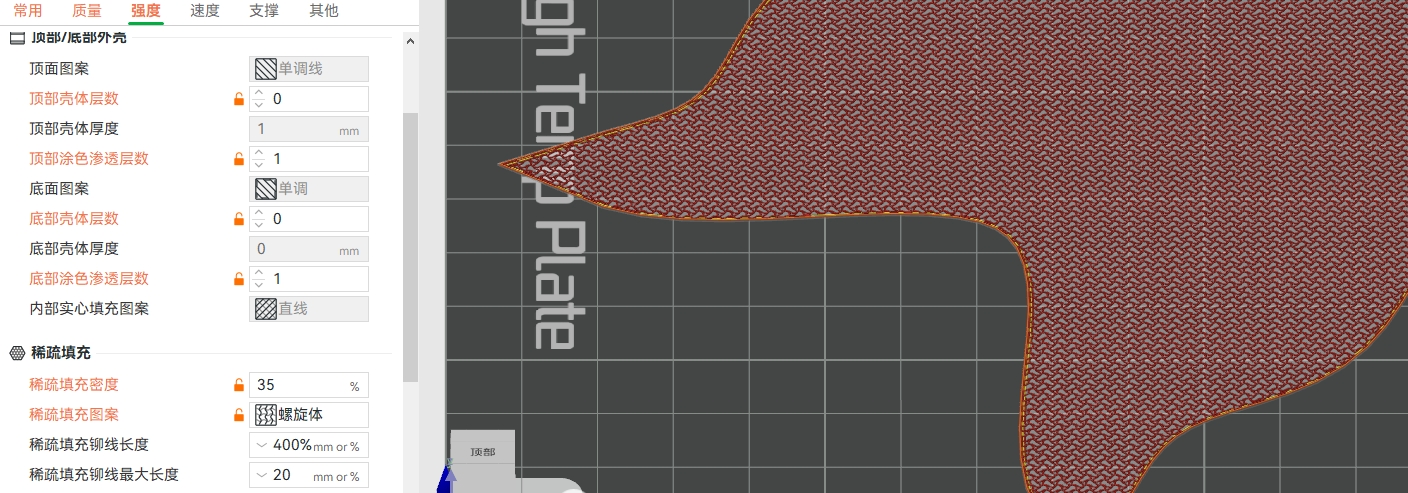

所有的示例中将底片的顶层与底层去除，通过只留稀疏填充的方式来模拟柔软的布料，在这里我更加推荐使用官方的TPU系列作为底面的打印耗材。同时需要注意，在打印的时候需要在打印版上涂抹足量的液体胶水在此也推荐使用官方的液体胶进行大面积的涂抹，以方便在打印完成后直接冲洗取模。

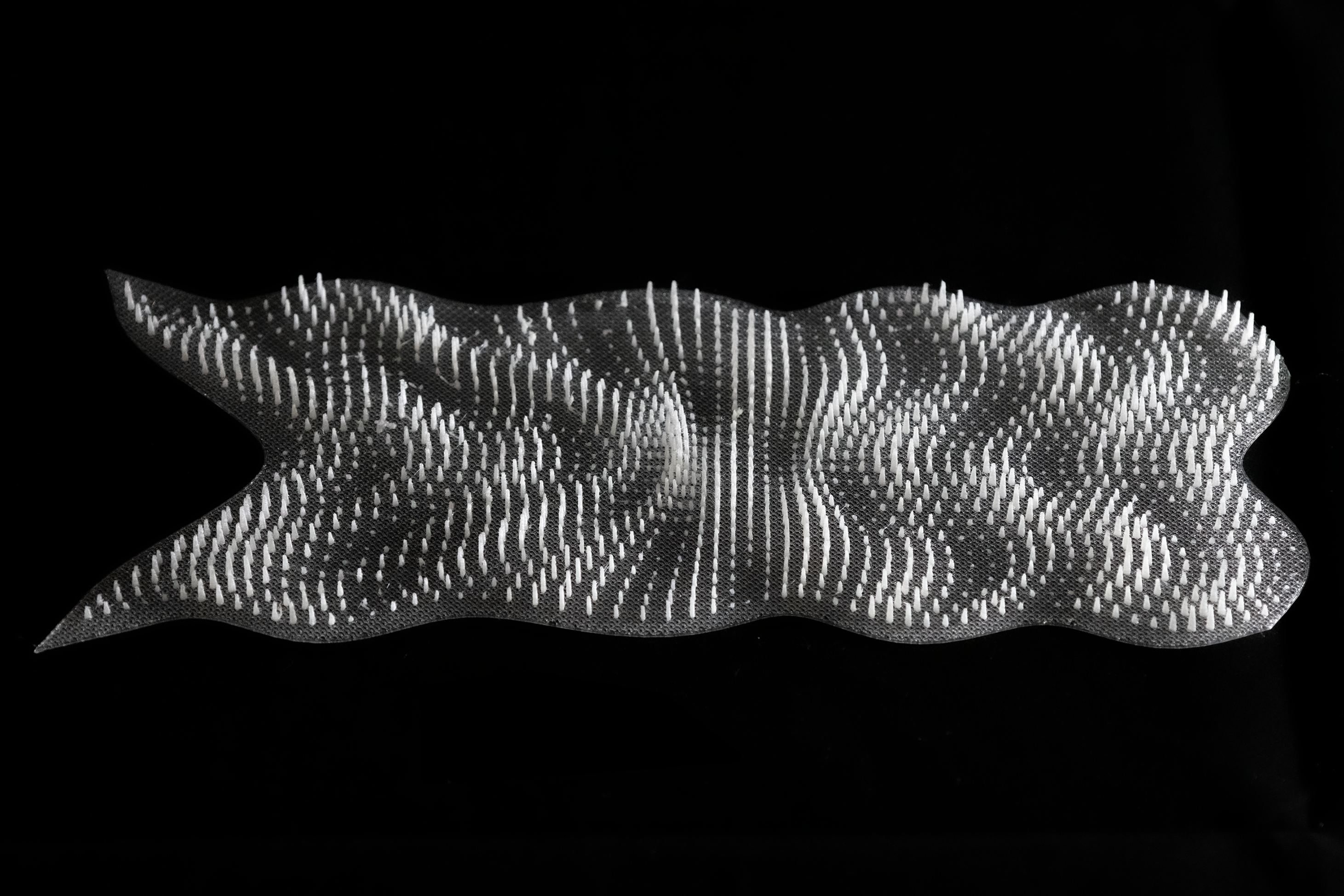

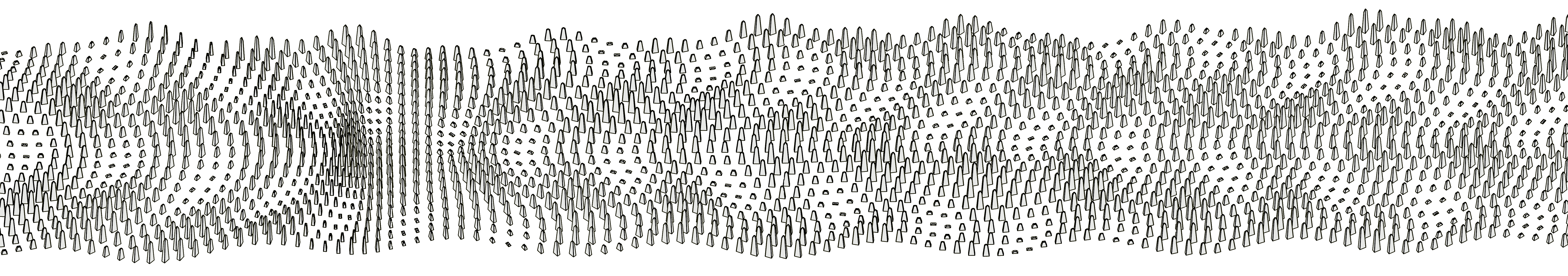

对于生成脚本来说，您可以自定义任何尺寸大小与波纹互扰的方式，您也可以设置一些特别的参数来进行实验。如上图，我将脚本中的rows（纵向小单元数量）提高至90，即可得到长条状的面料

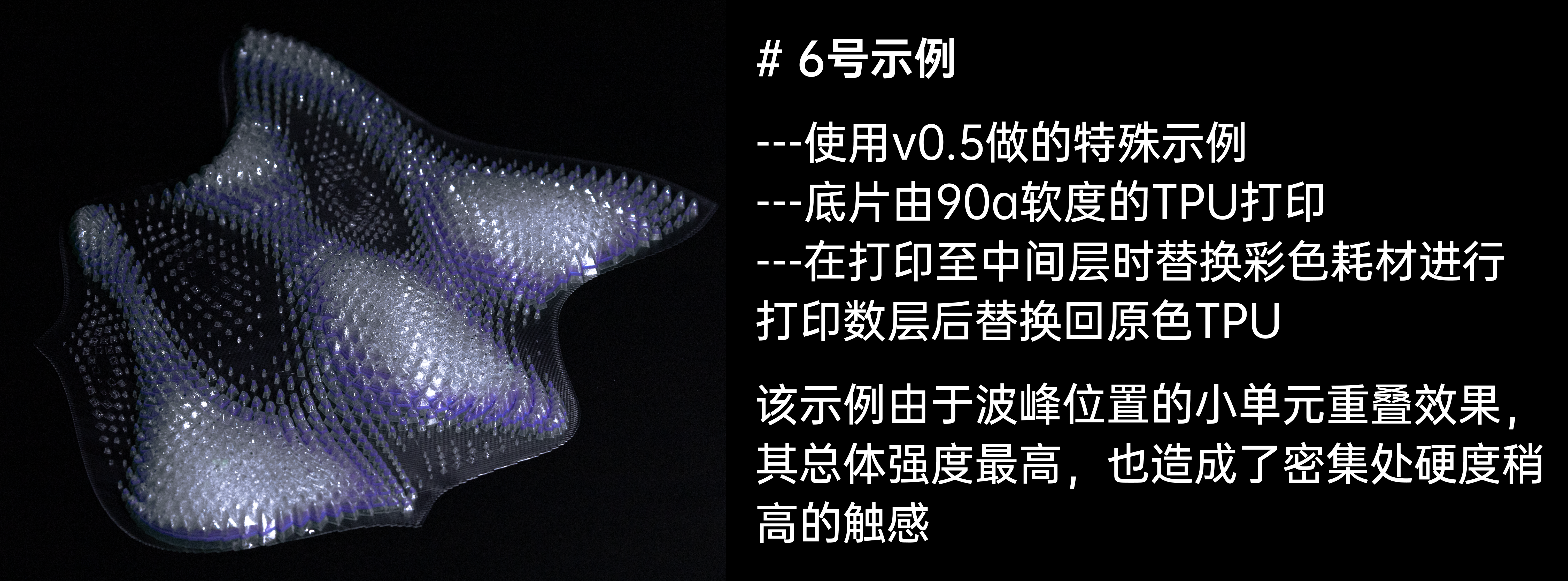

而上两图中的6号示例中，我让小单元大小变化差距增大，使双波交锋的位置小单元重叠且变得明显；同时我调节了v0.5中新增的 [ 塔状倒角参数  ] 使小单元具有宝石切面的“火彩”效果

------------------------------------------------

V0.7.1-beta 当前 BETA 版本

添加全新模块 [ 小单元样式选择  ]

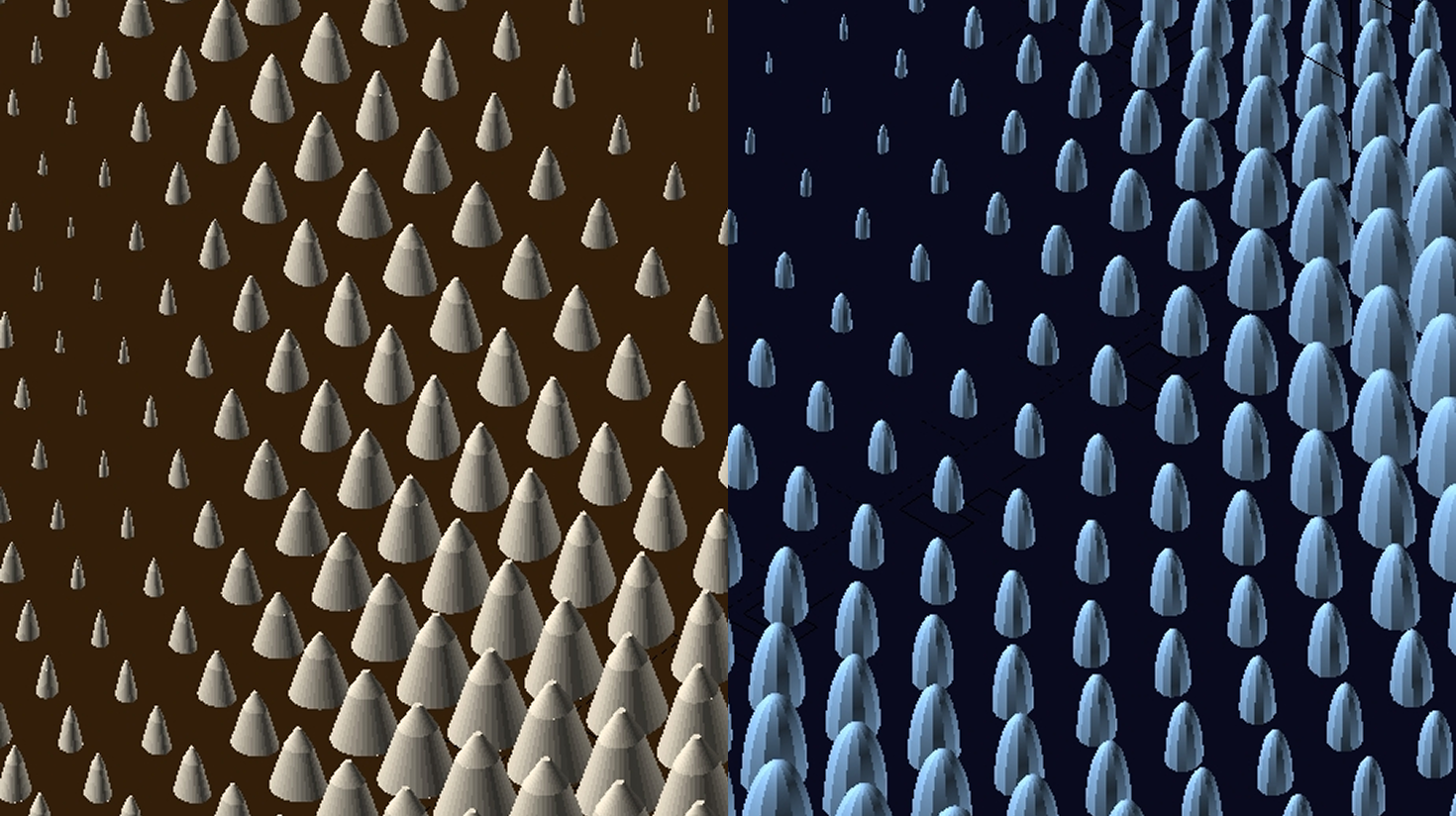

其中包含方塔、圆塔、穹顶三种模式供用户选择

穹顶模式下面数将影响生成性能，详见脚本中的说明

------------------------------------------------

V0.5 当前版本

添加全新模块 [ 塔状倒角参数  ]  [ 底板颜色选择  ]   [ 小单元颜色选择  ]

在更新过后生成可能需要 1秒 到 10秒 时间 ，生成时间可能取决于您当前的网络状态

------------------------------------------------

V0.4

添加全新模块 [ 中心旋转  ]

优化参数排列顺序

部分失效参数删除

------------------------------------------------

V0.3

小单元底部方片拟合大底片 优化为 直接生成顺畅的大底片

小单元倒角方案优化

------------------------------------------------

注意

示例中所有的底片为切割后进行稀疏填充去掉底面顶面，且底片厚度缩放至0.4mm，打印层高为0.2mm

接下来是一些由该定制脚本生成的示例打印的介绍

1号示例与2号示例由最初始的 V0.1版本 生成

3号示例、4号示例与5号示例由 V0.2版本 生成

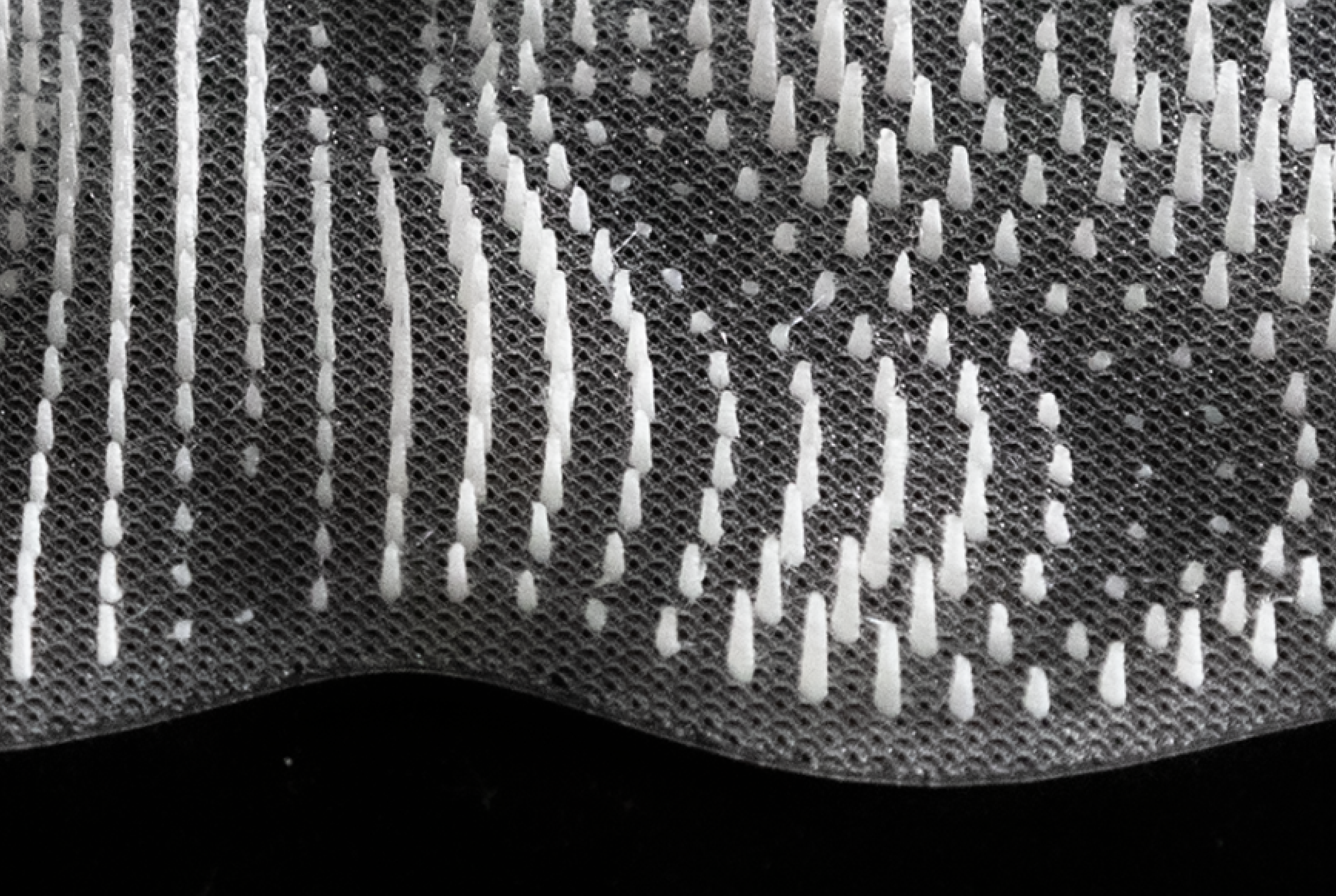

下面是示例打印的细节展示

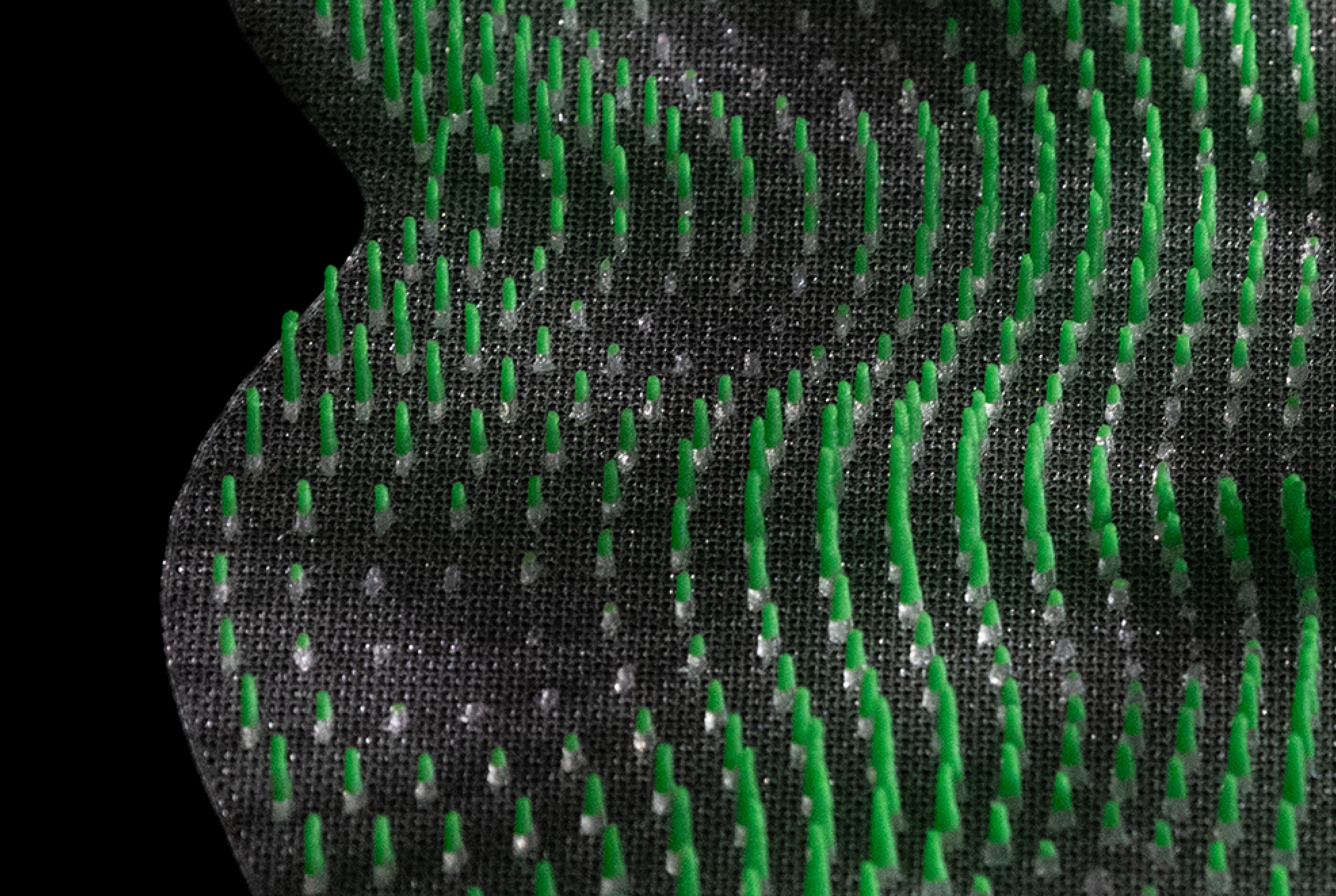

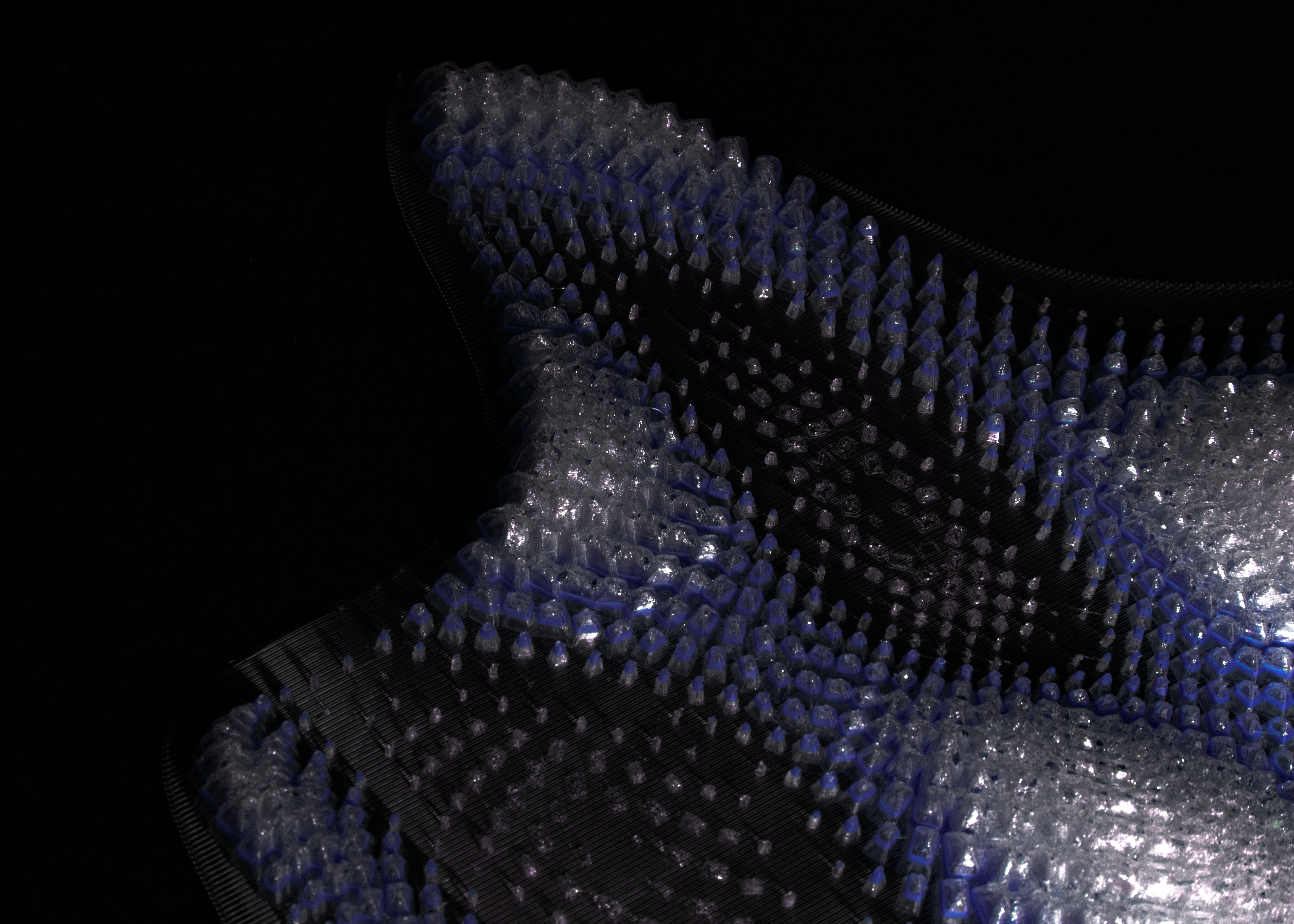

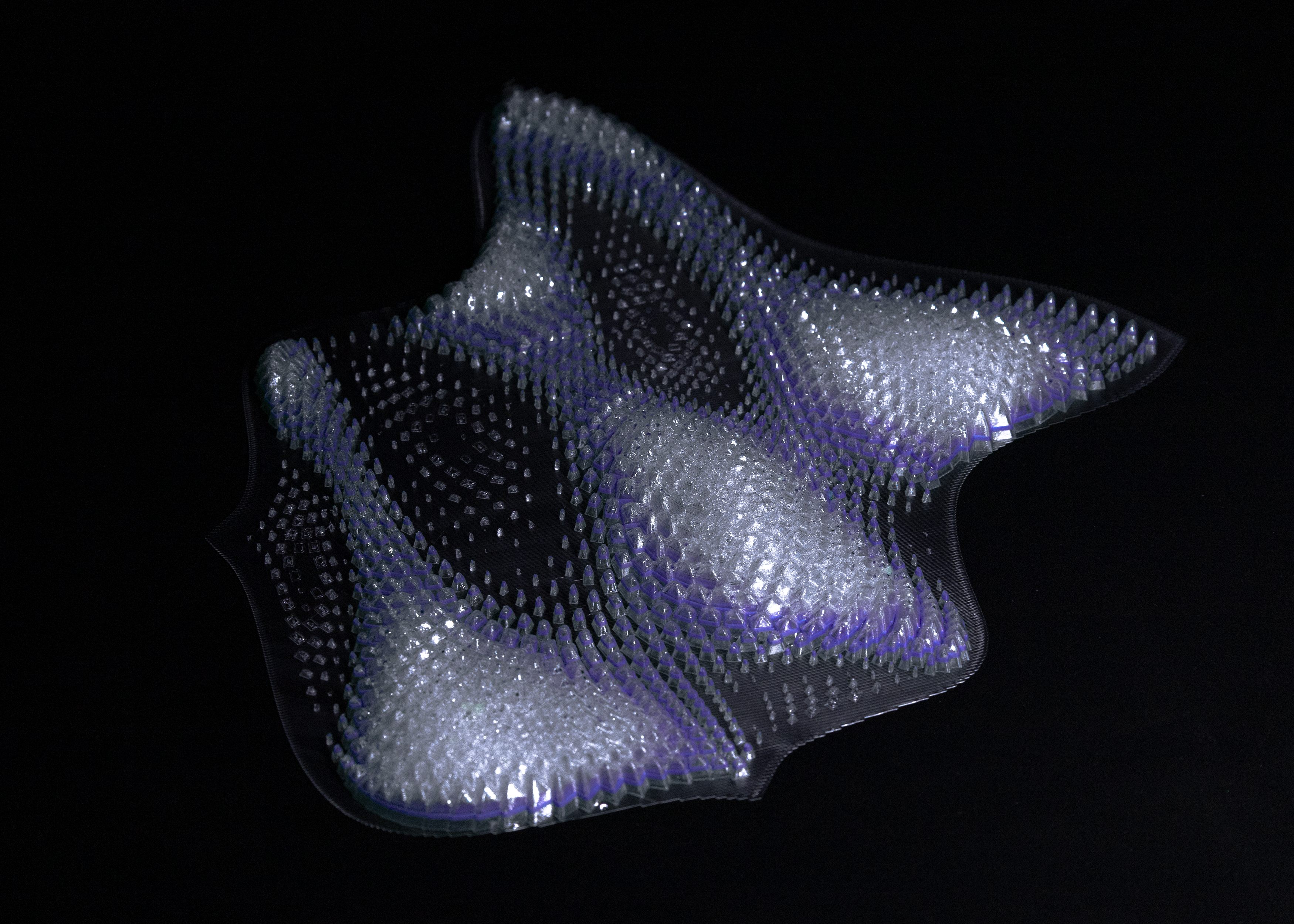

上图为 6号示例打印局部

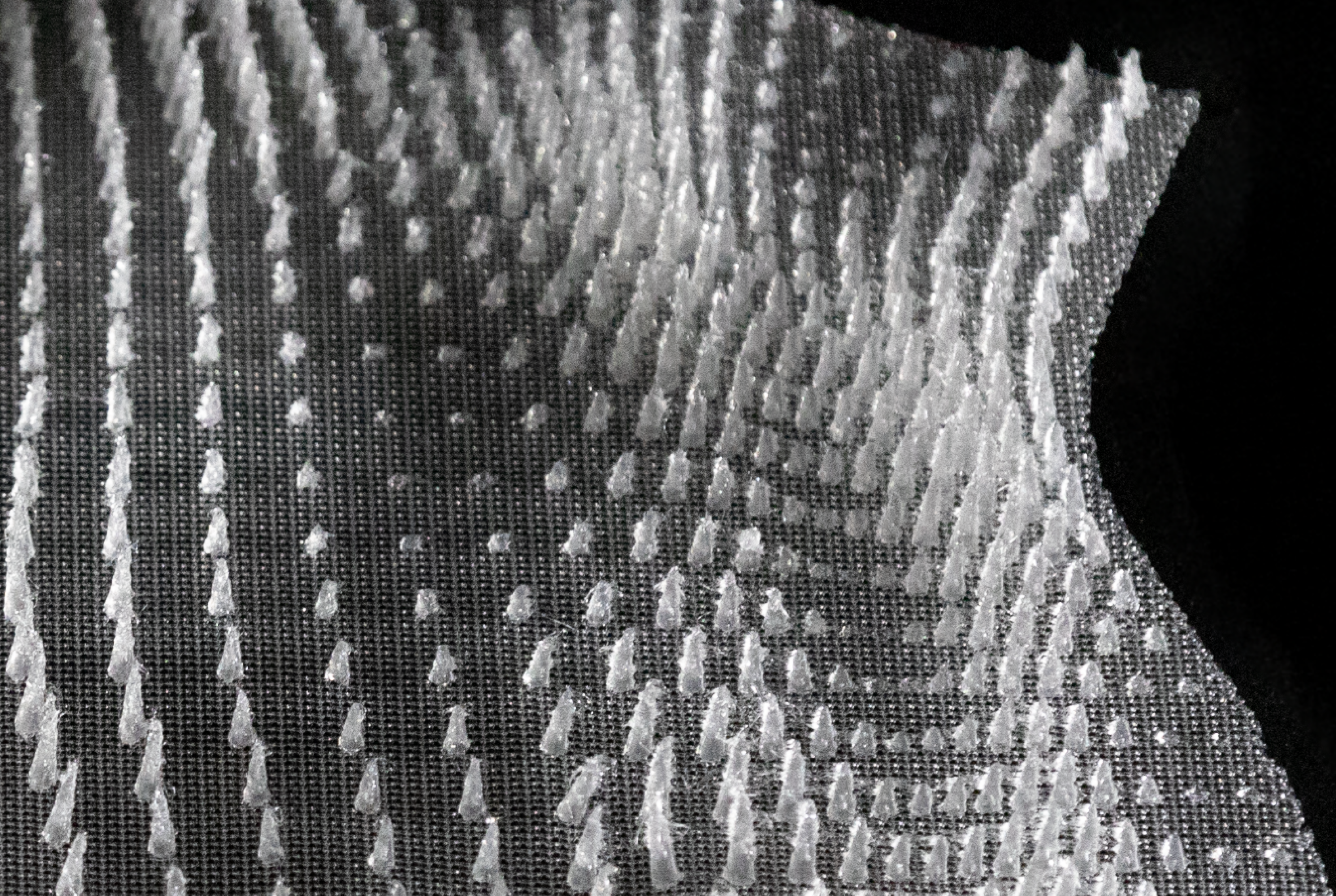

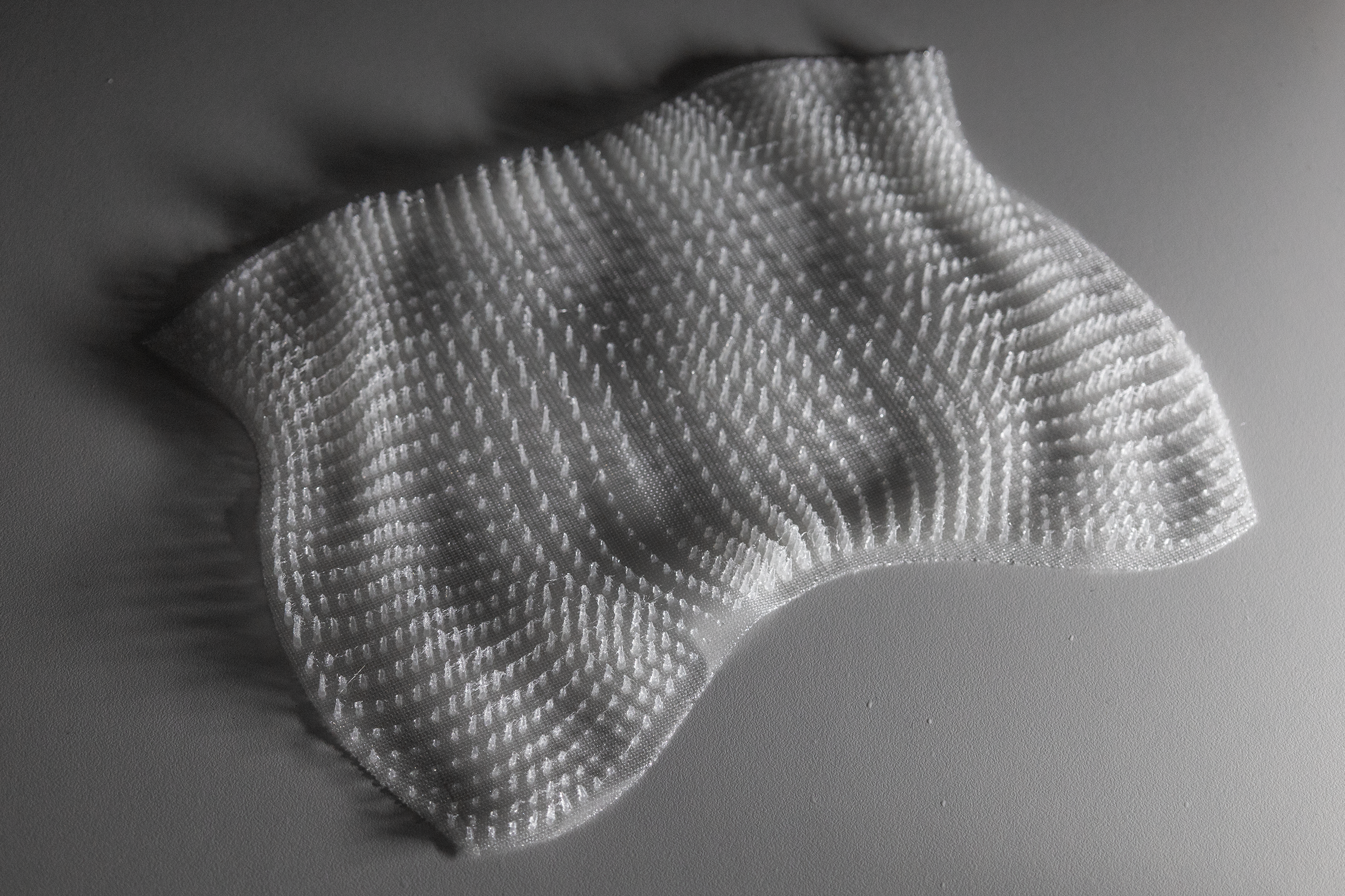

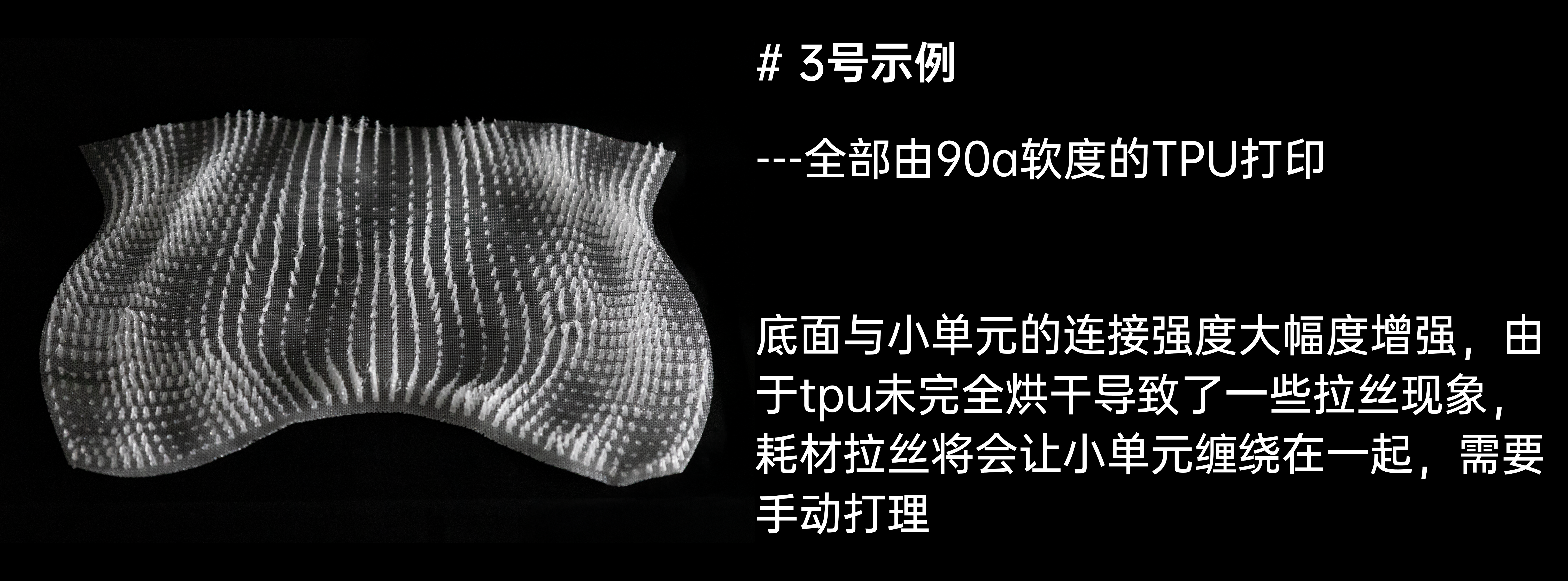

上两图为 3号示例打印

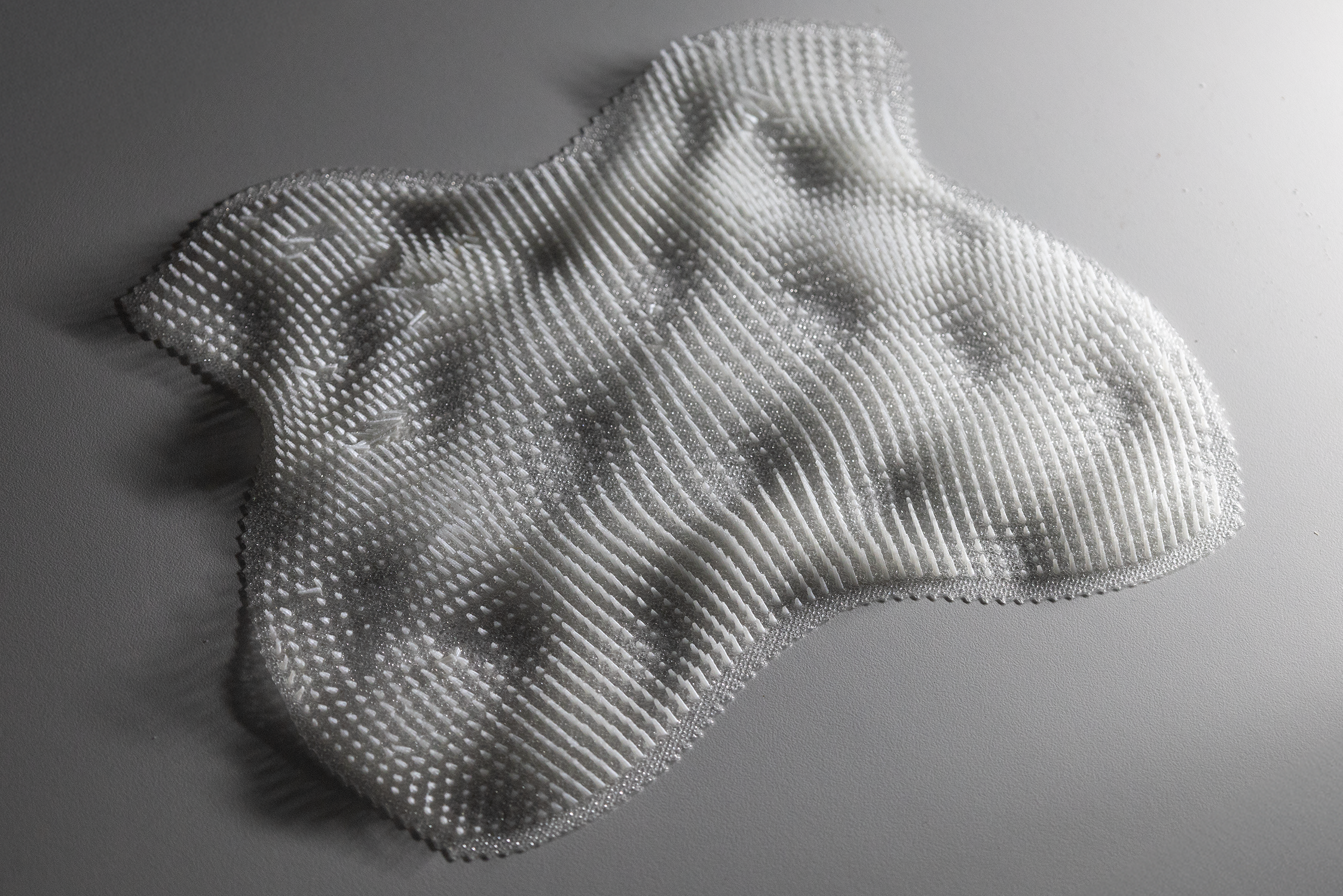

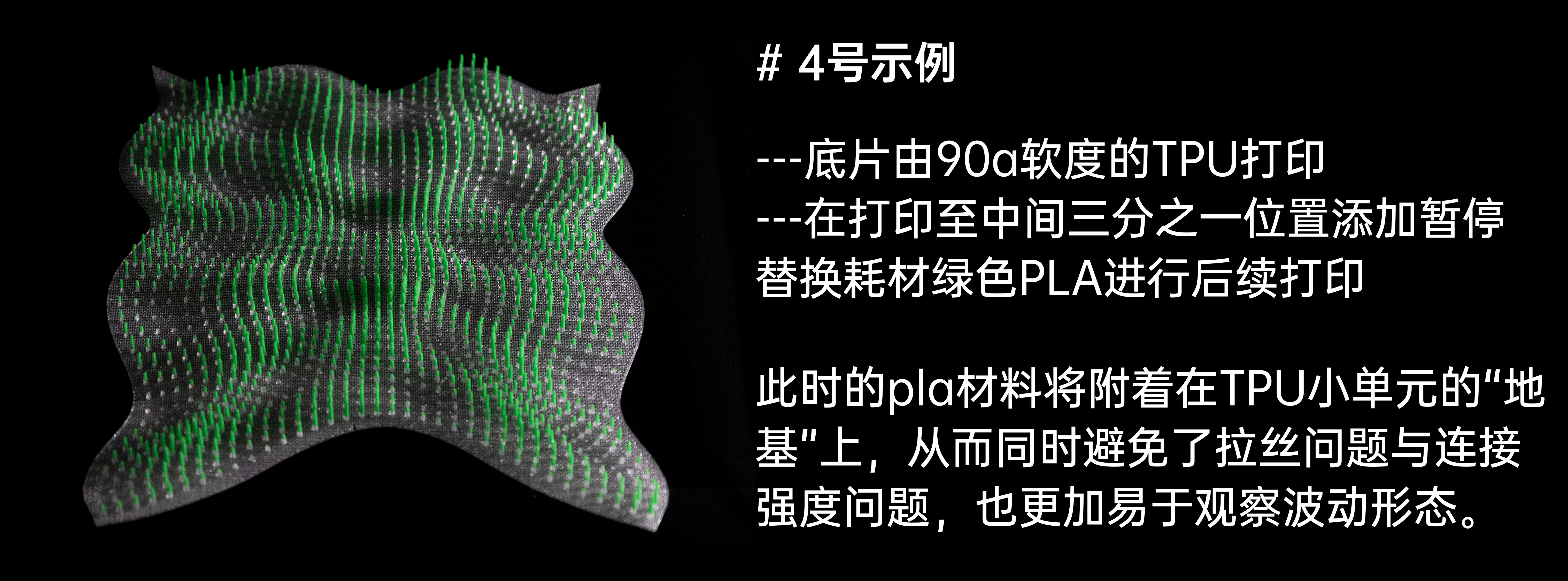

上两图为 4号示例打印

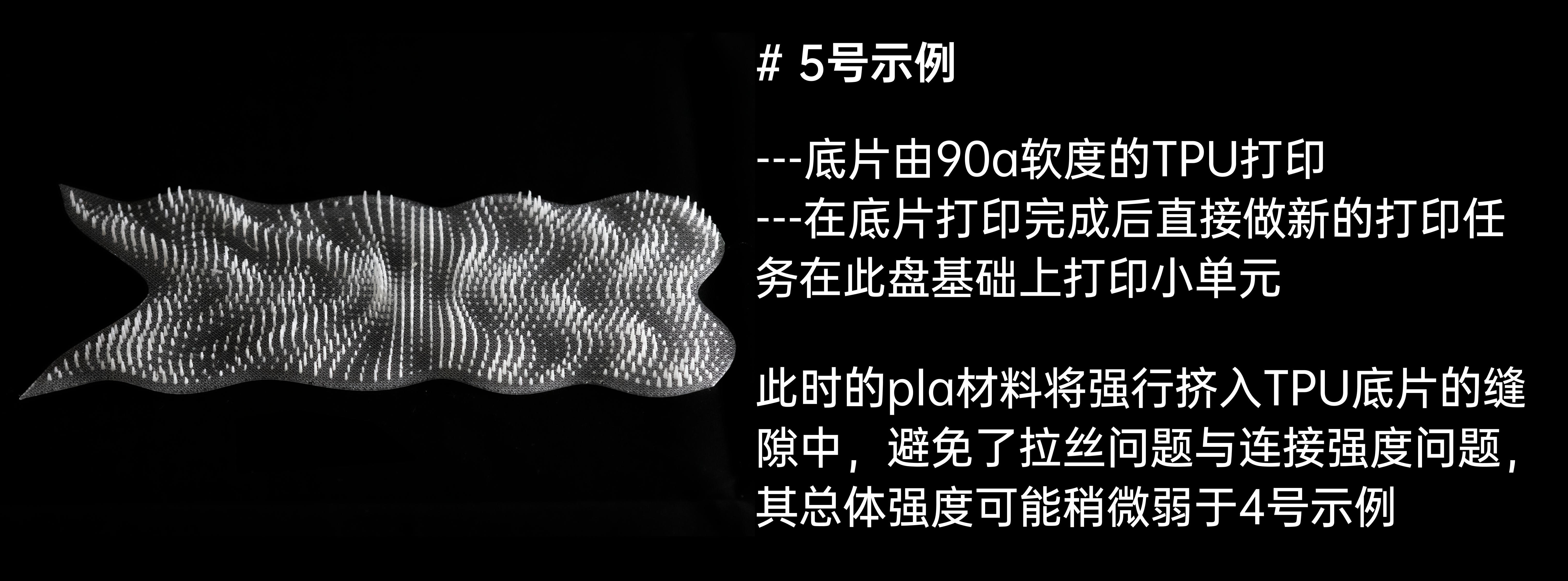

上两图为 5号示例打印

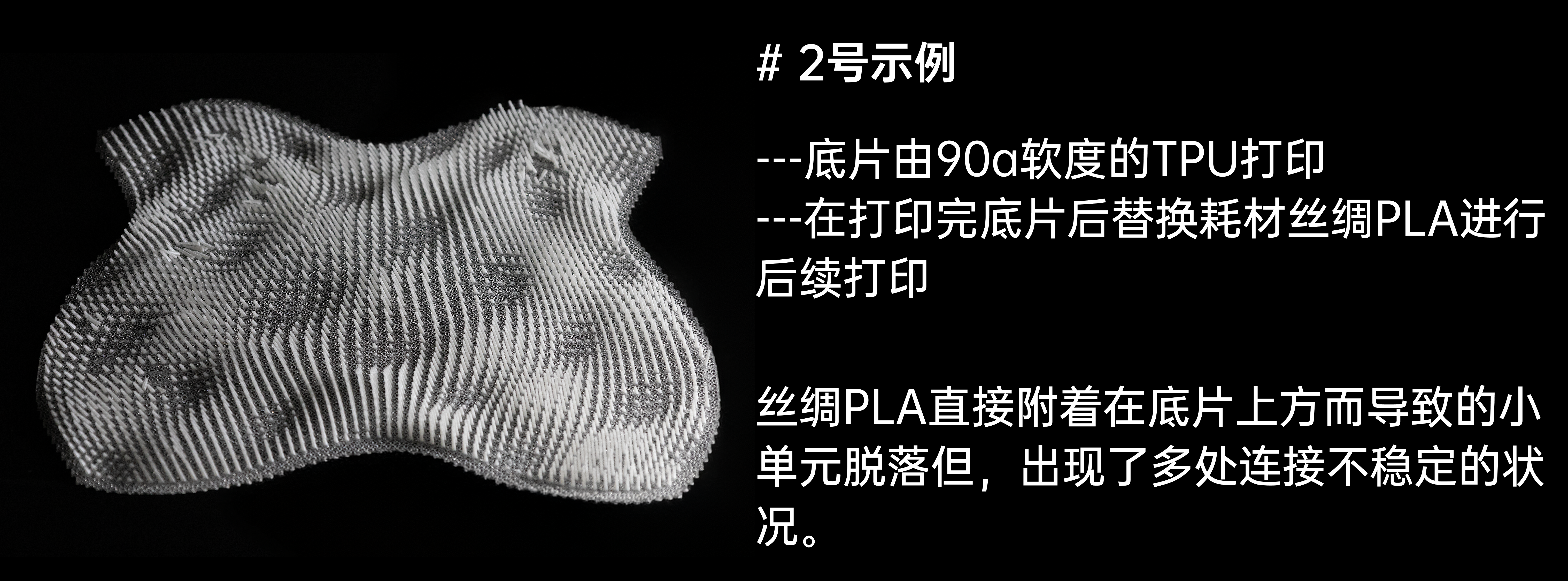

上两图为 2号示例打印，在揉搓后出现了小单元掉落的情况

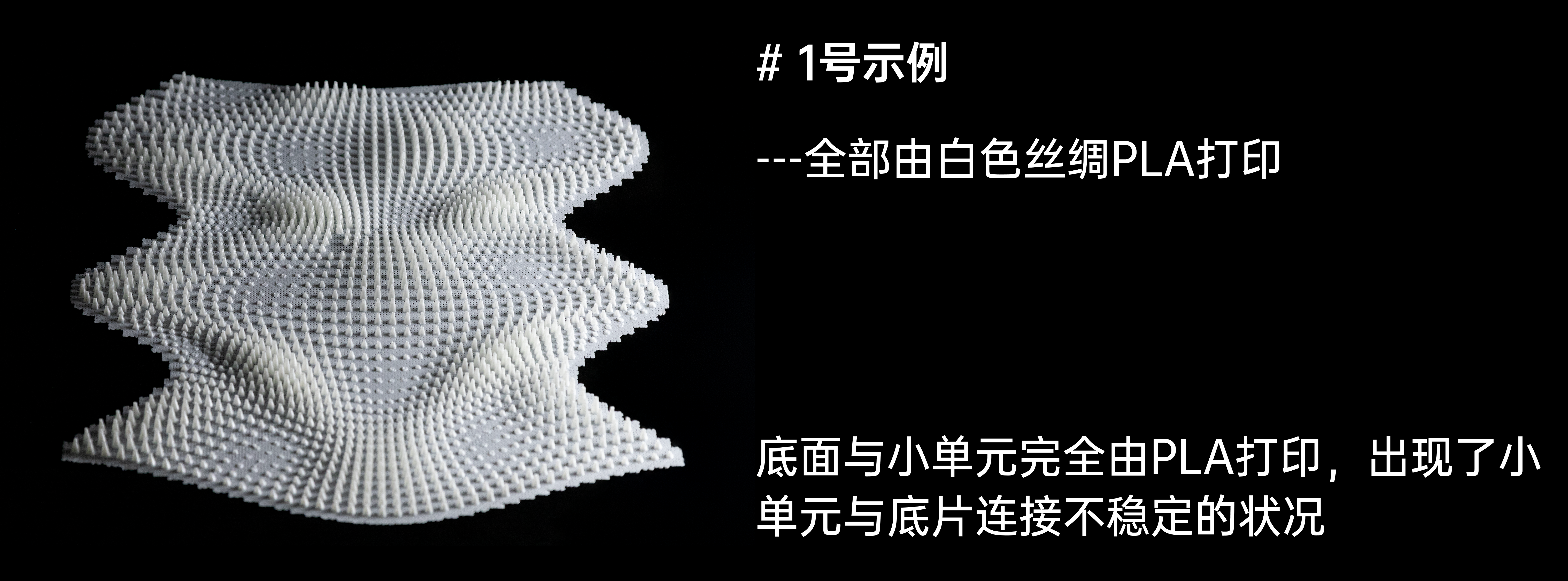

上图为0.1版本中生成面料的 1号示例打印，底面与小单元完全由PLA打印，同样出现了连接不稳定的状况。

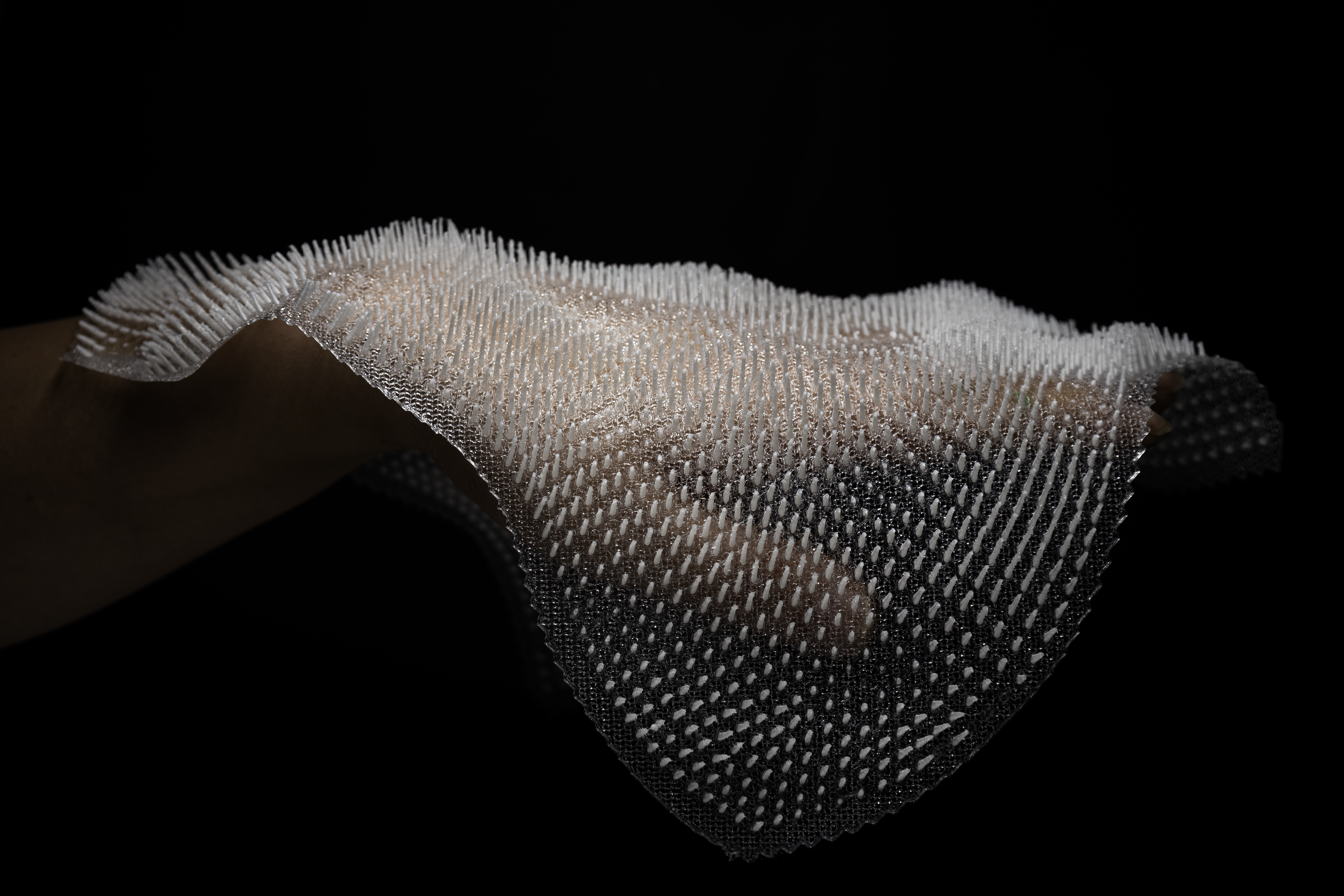

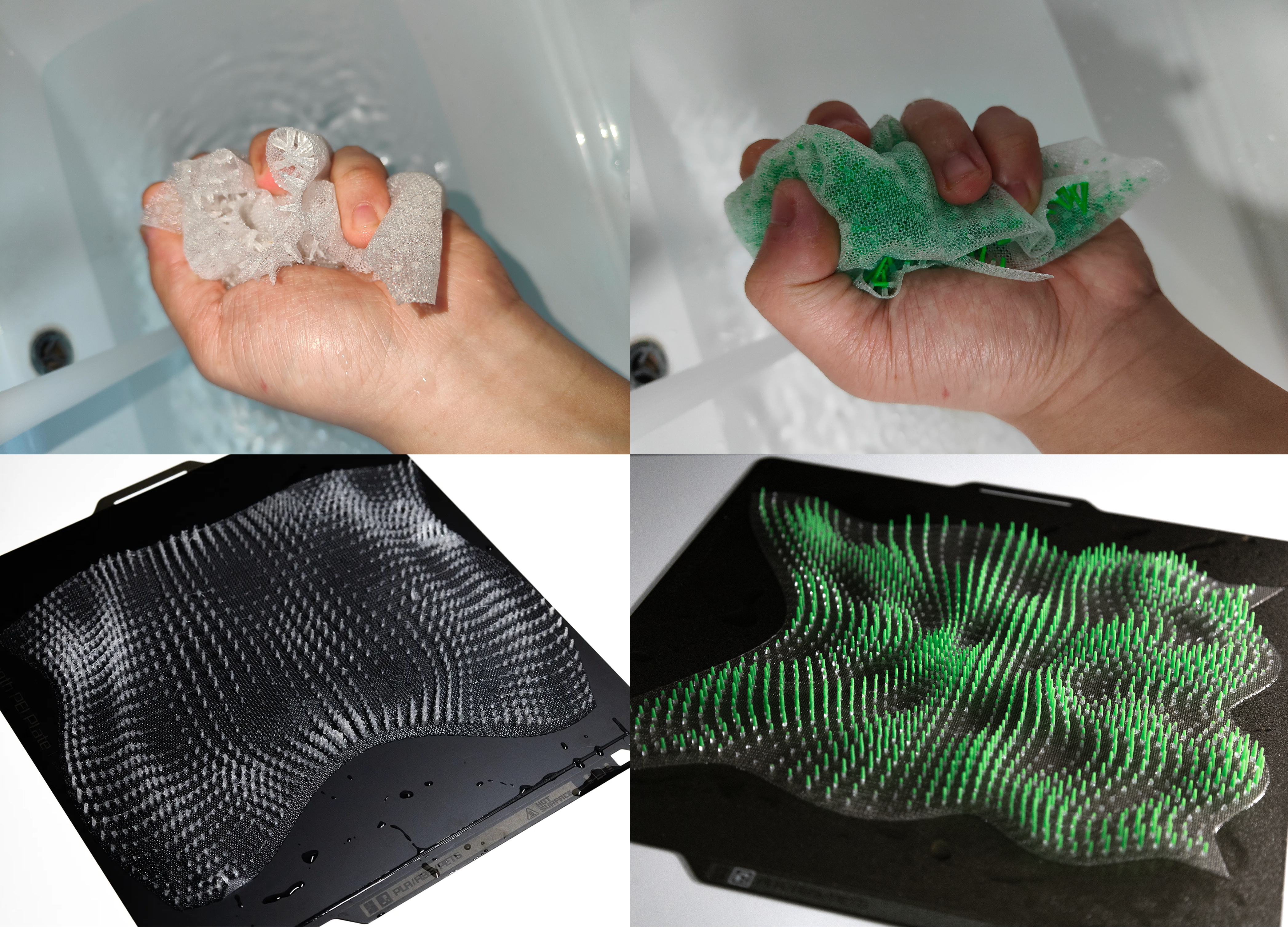

上图为0.2版本中生成面料的 3号与4号示例打印，对该两个示例进行冲洗、中小力度揉搓、风干后无小单元掉落。因此对比来说，完全使用tpu进行打印或者将tpu打印到三分之一进行耗材替换，这两种方式对于该作品的打印可能是较好的选择。有了tpu的基底后，小单元进行触摸的时候也会更加亲肤与柔顺。
