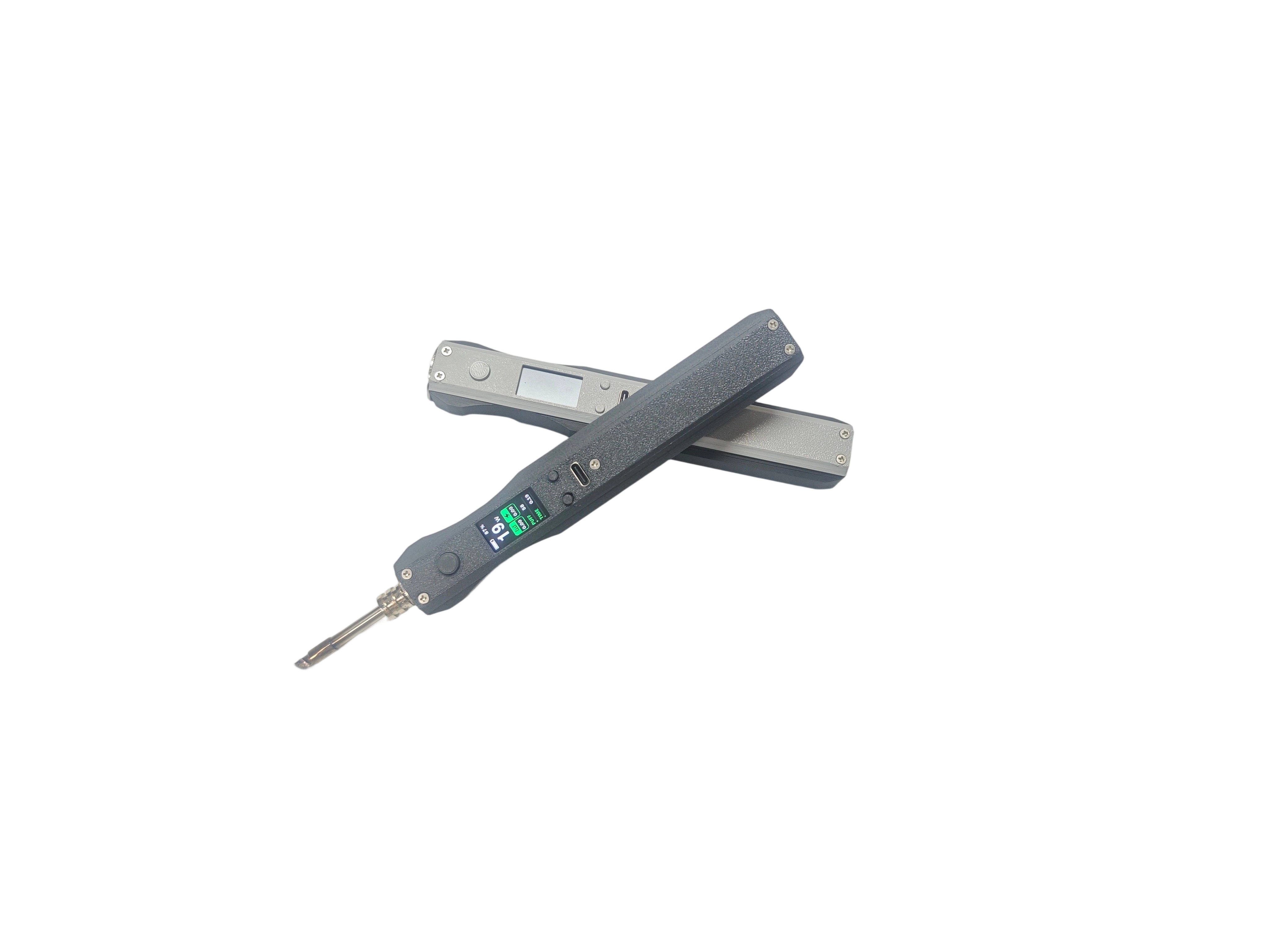

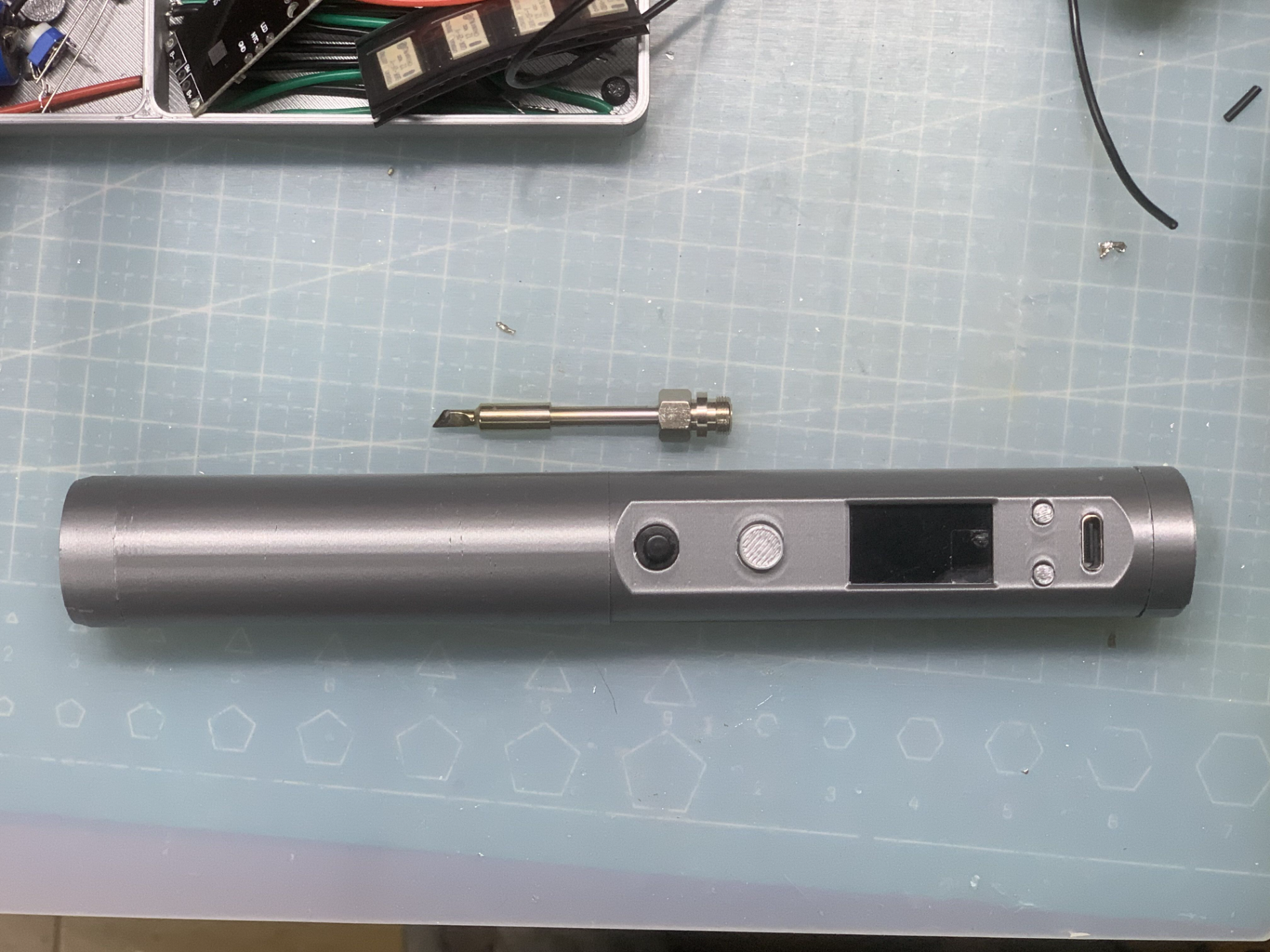

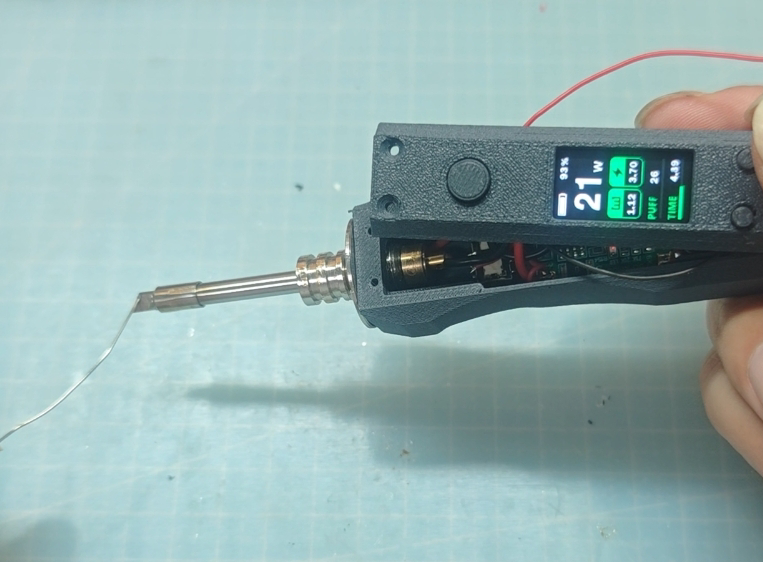

510电烙铁自动&手动3.0

510自动电烙铁3.0（建议有电子基础者制作）

更新内容

1.时间模块改用单片机控制有成品可以买来直接使用

2.510转接头固定螺丝改在壳体里面固定

3.优化部分结构

打印耗材

PLA使用超过1个小时就会变形，PETG还好一些，然后就是CF GF 类耗材推荐使用耐高温耗材

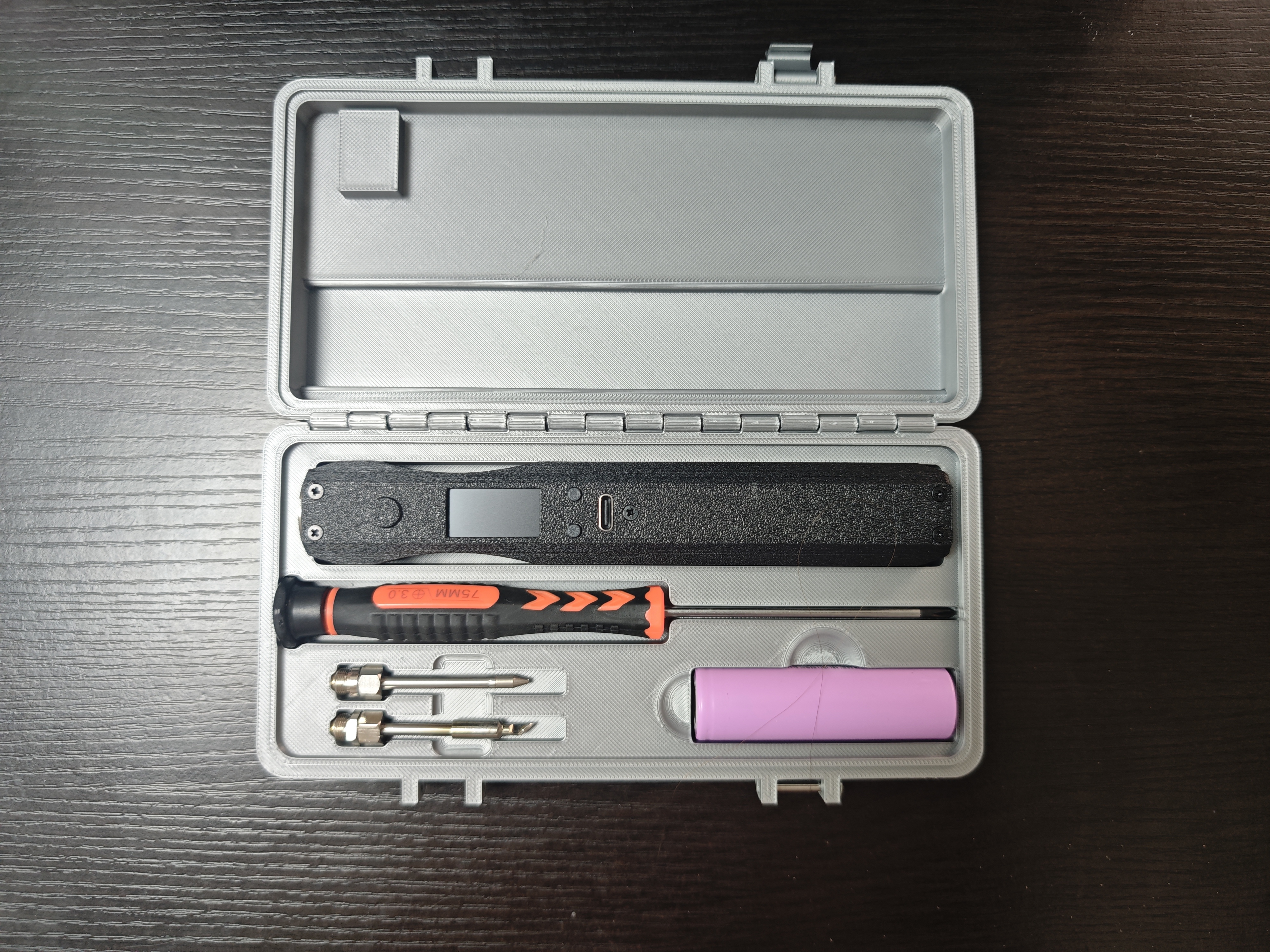

视频教程已更新（这次比较详细，多多支持，多多助力感谢）超过10个助力上传工具盒

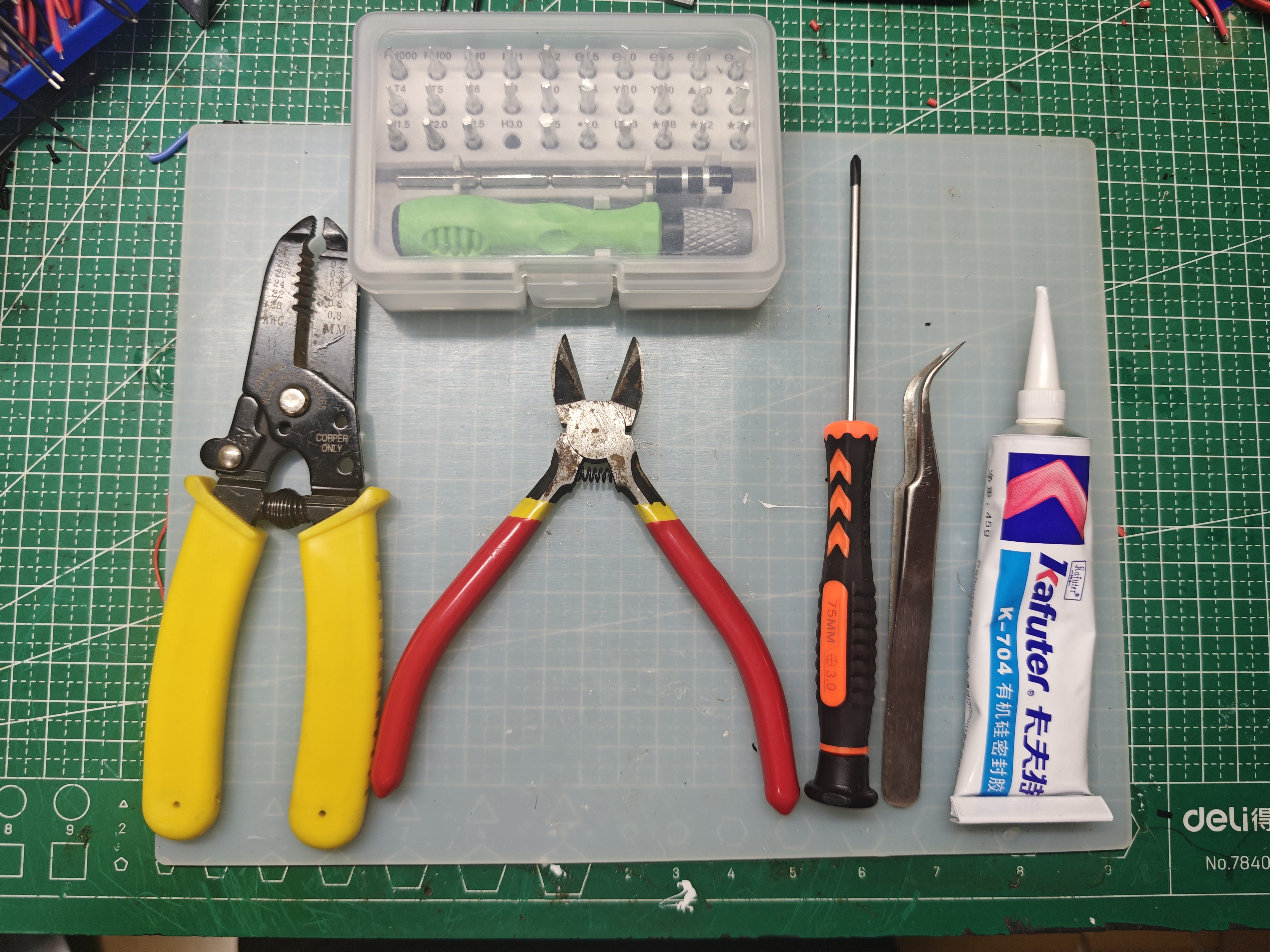

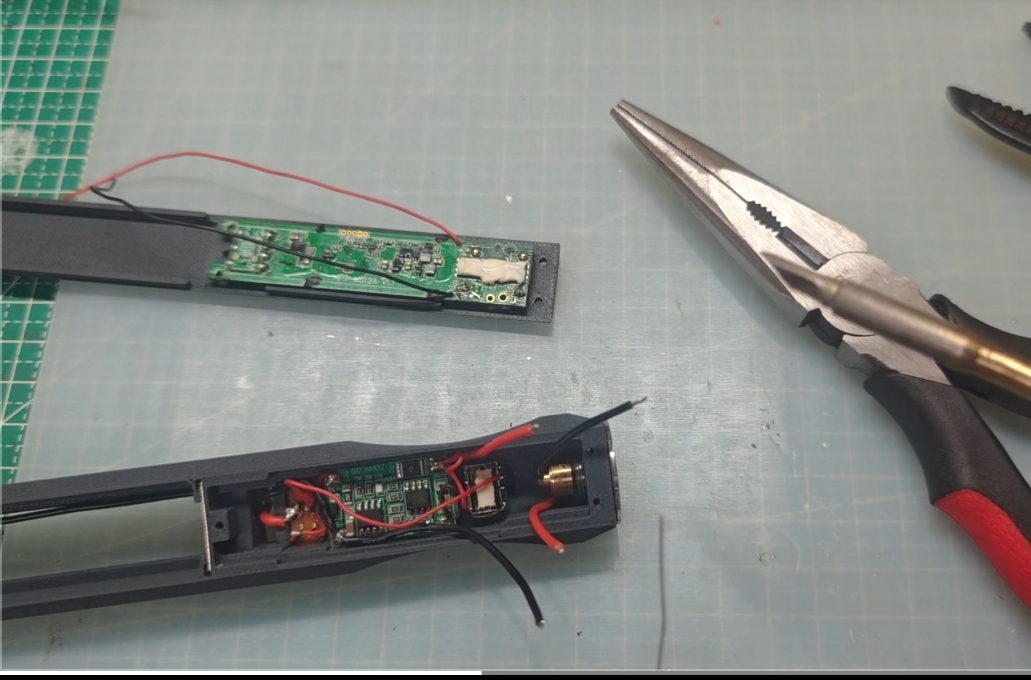

需要使用的工具（当然焊接用的电烙铁必不可少）

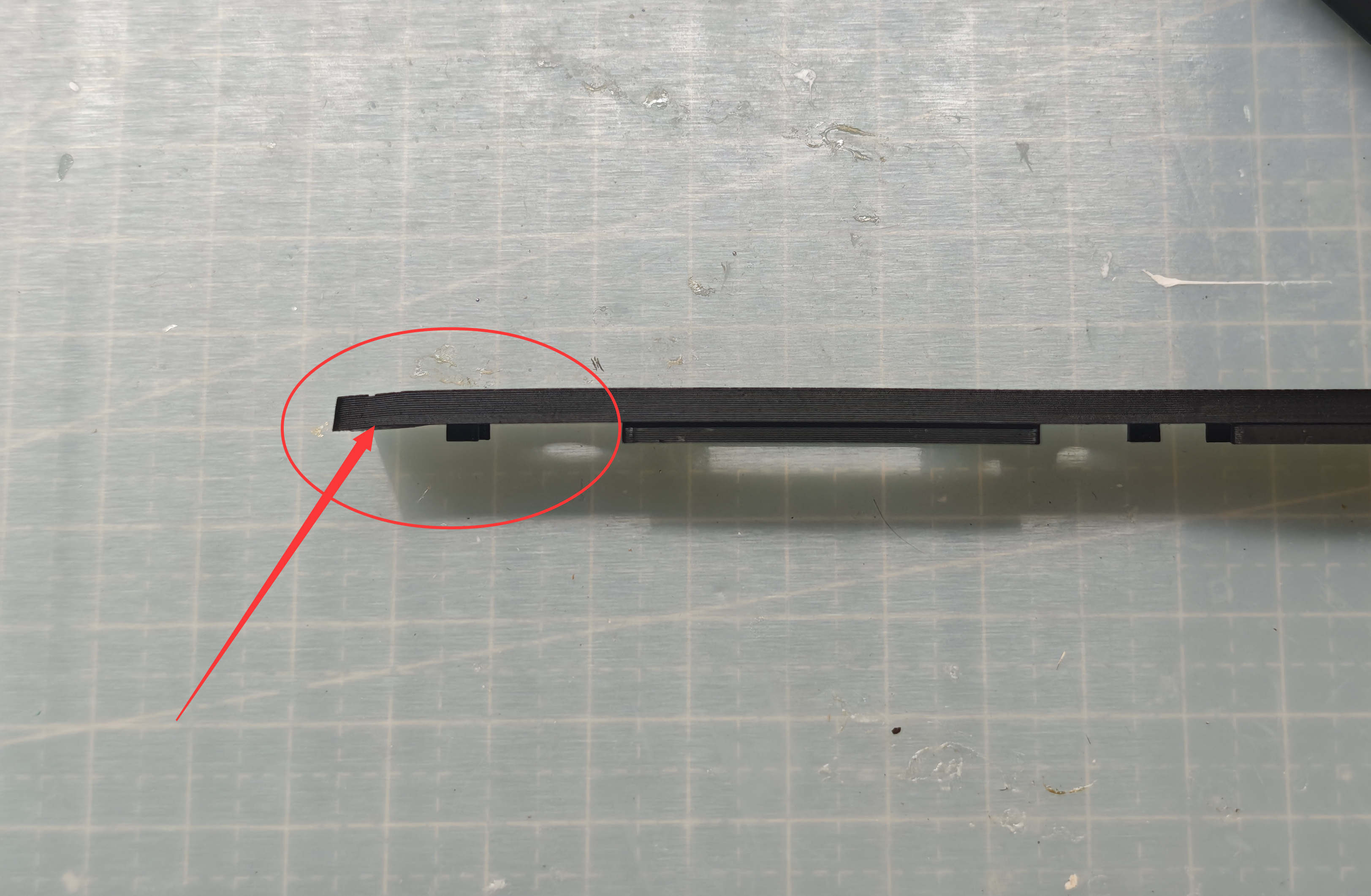

PLA耗材变形

视频教程

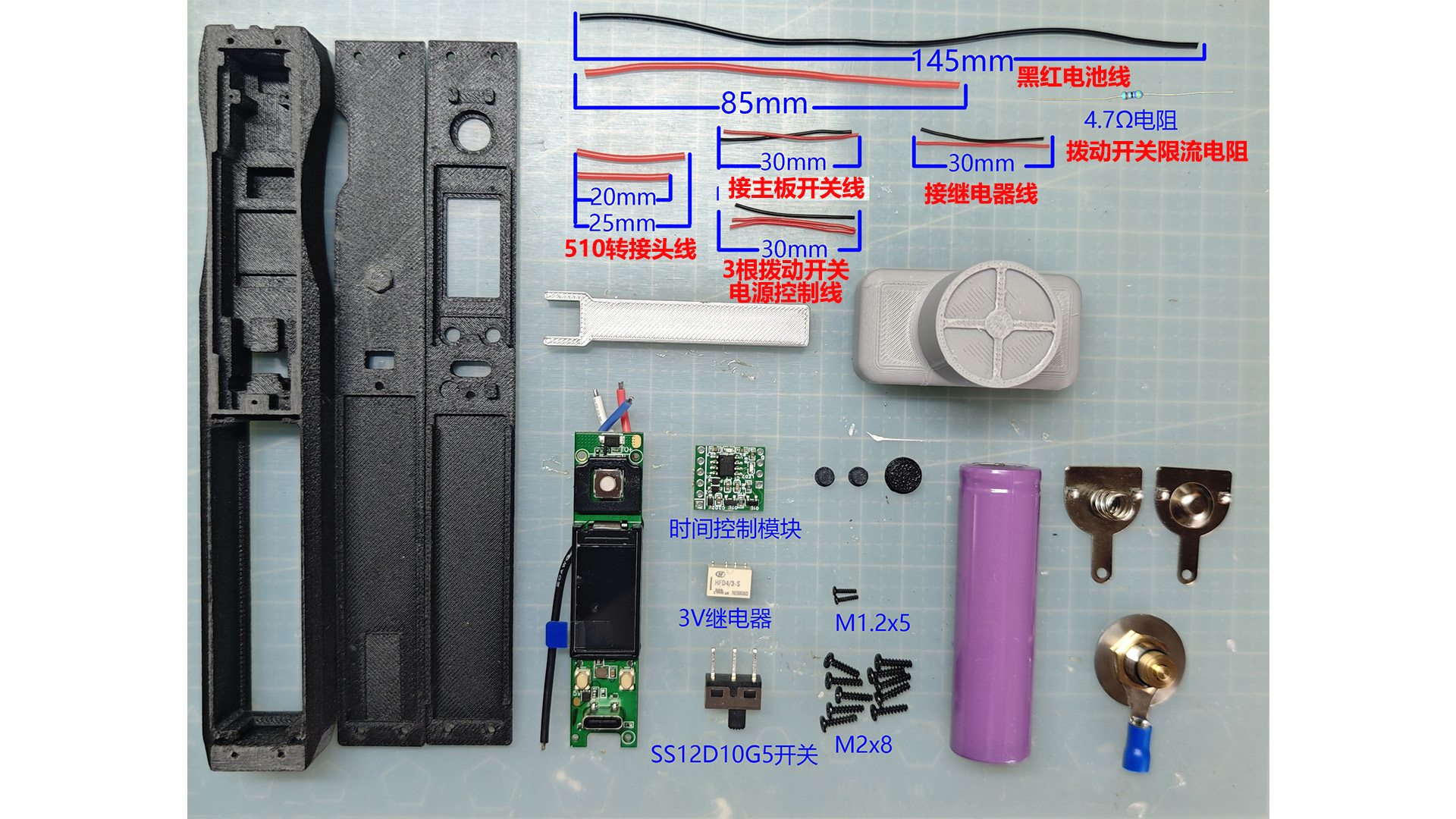

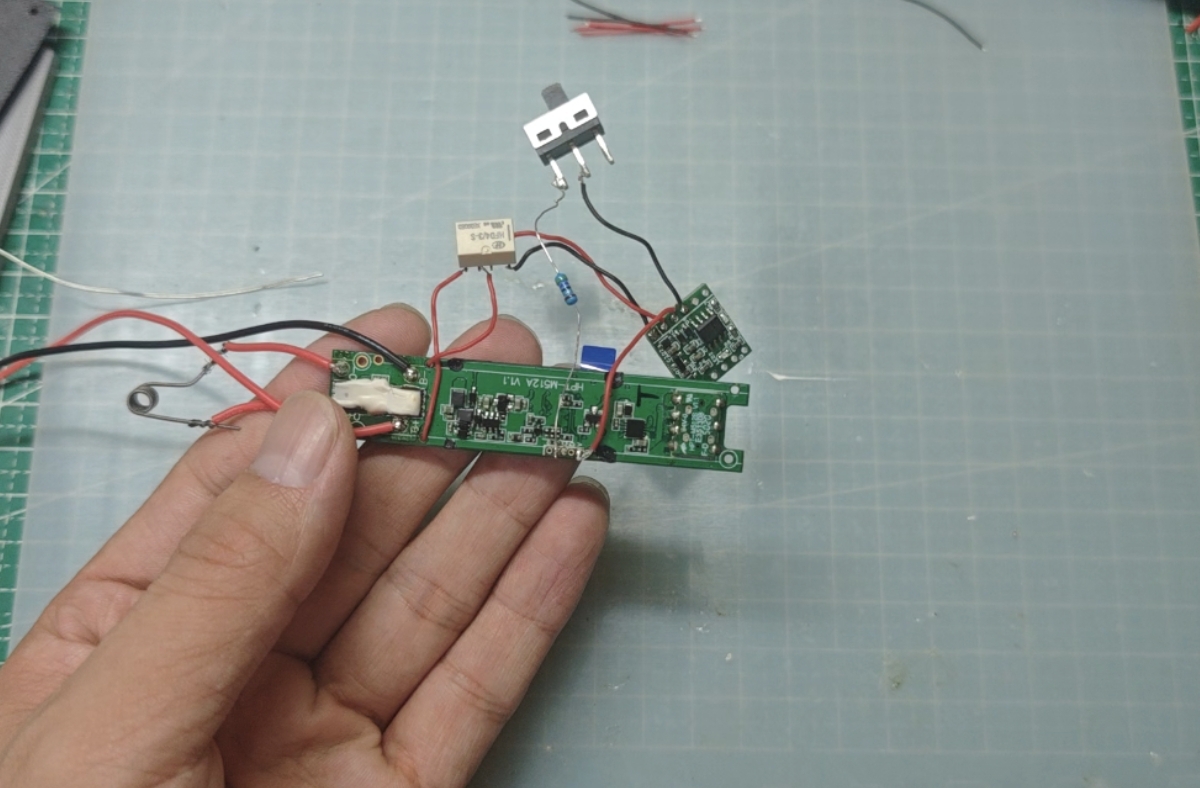

配件

1.控制模块（功能选择A24a 备注时间启动7.5秒，停止0.5秒）

【淘宝】7天无理由退货 [https://e.tb.cn/h.hDTZdtBvhKF9AXk?tk=OEph4Nzt0nZ](https://e.tb.cn/h.hDTZdtBvhKF9AXk?tk=OEph4Nzt0nZ) MF278 「1路三极管模块控负100mA 延时启动停止只控继电器,3到5.5V供电」
点击链接直接打开或者淘宝搜索直接打开

2.开关

型号：SS12D10G5

3.继电器（3V）

HF NEC 欧姆龙等这几款3v都可以用 NEC最便宜 HF其次欧姆龙3V贵

4.510转接头

多多小强店有优惠券相比较其他家便宜(运气好天降3元无门槛红包)

5.主板

老王家已经没了（多多看到有4.5元包邮的买的时候一定要确认好坏）

6.电池弹簧

直接买18650的弹簧就可以

7.连接线强烈建议用硅胶软线

主线用0.3平的，我用的0.2的也可以用更好装配，辅助线用0.06平的这个粗细刚好

8.螺丝

平头自攻丝

M1.2x5 2个

M2x8 10个

---------------------------------------------------------------------------------------------------------------------

510自动电烙铁2.0（建议有电子基础者制作）

2.0改进多处，时间模块换了更小简单更便宜的模块更容易制作

外壳由圆形改成了多边形多处进行了舒适制作非常符合人体工程

注意事项

耗材不建议使用PLA的（特别是主框架）PLA-CF可以，ABS PETG都可以用，PETG打印上下盖容易失败，失败的原因多为耗材受潮所致

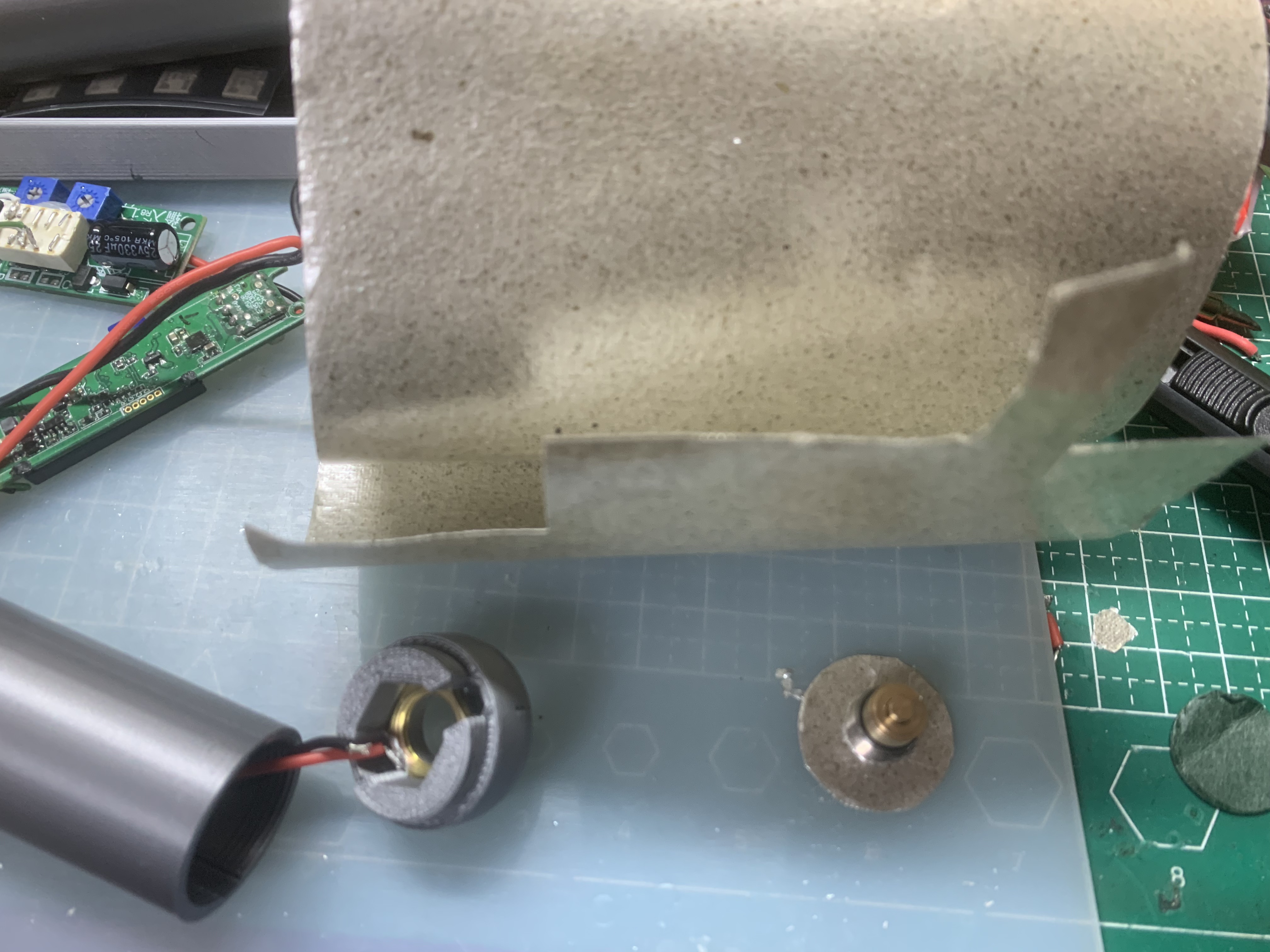

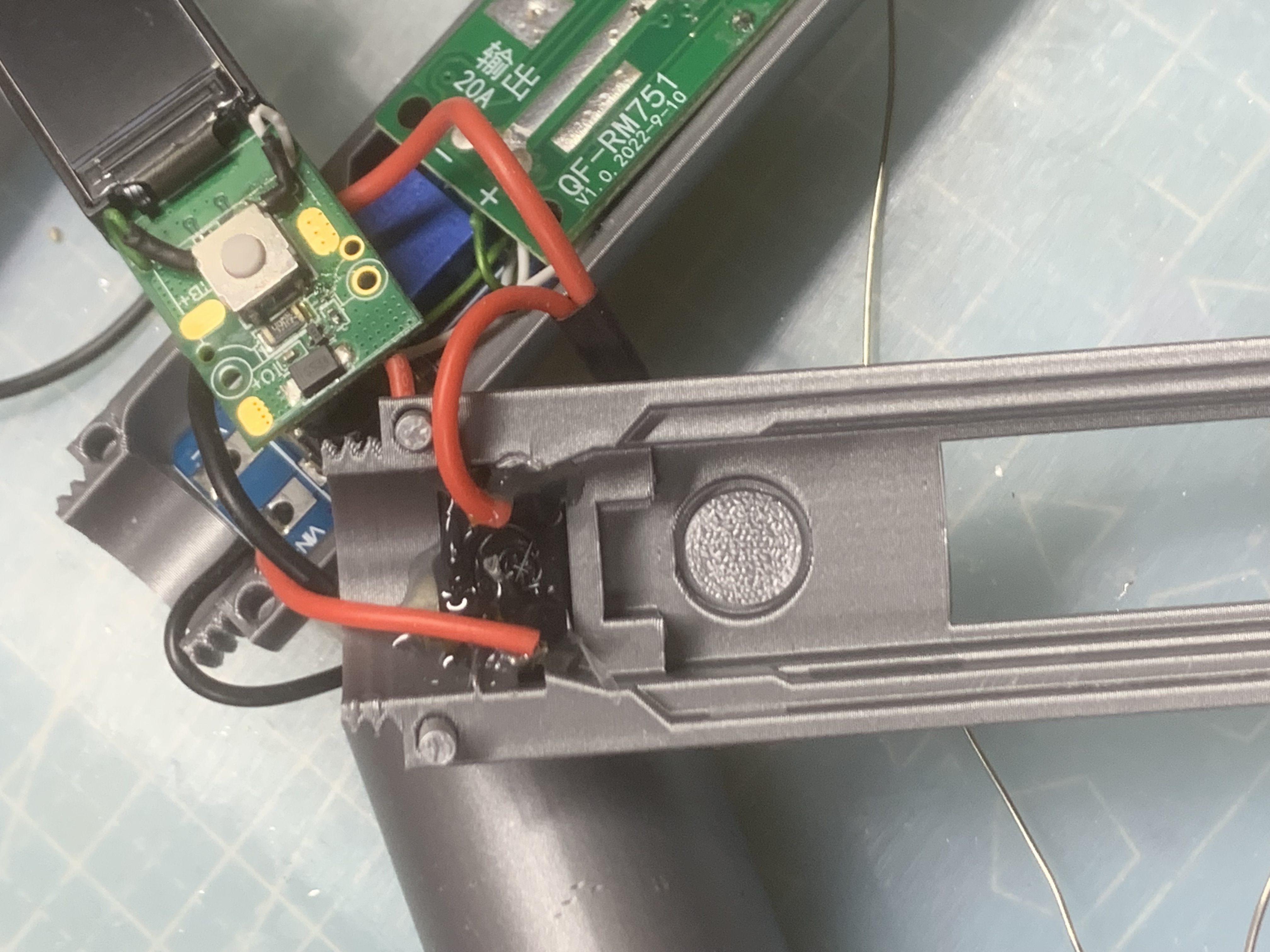

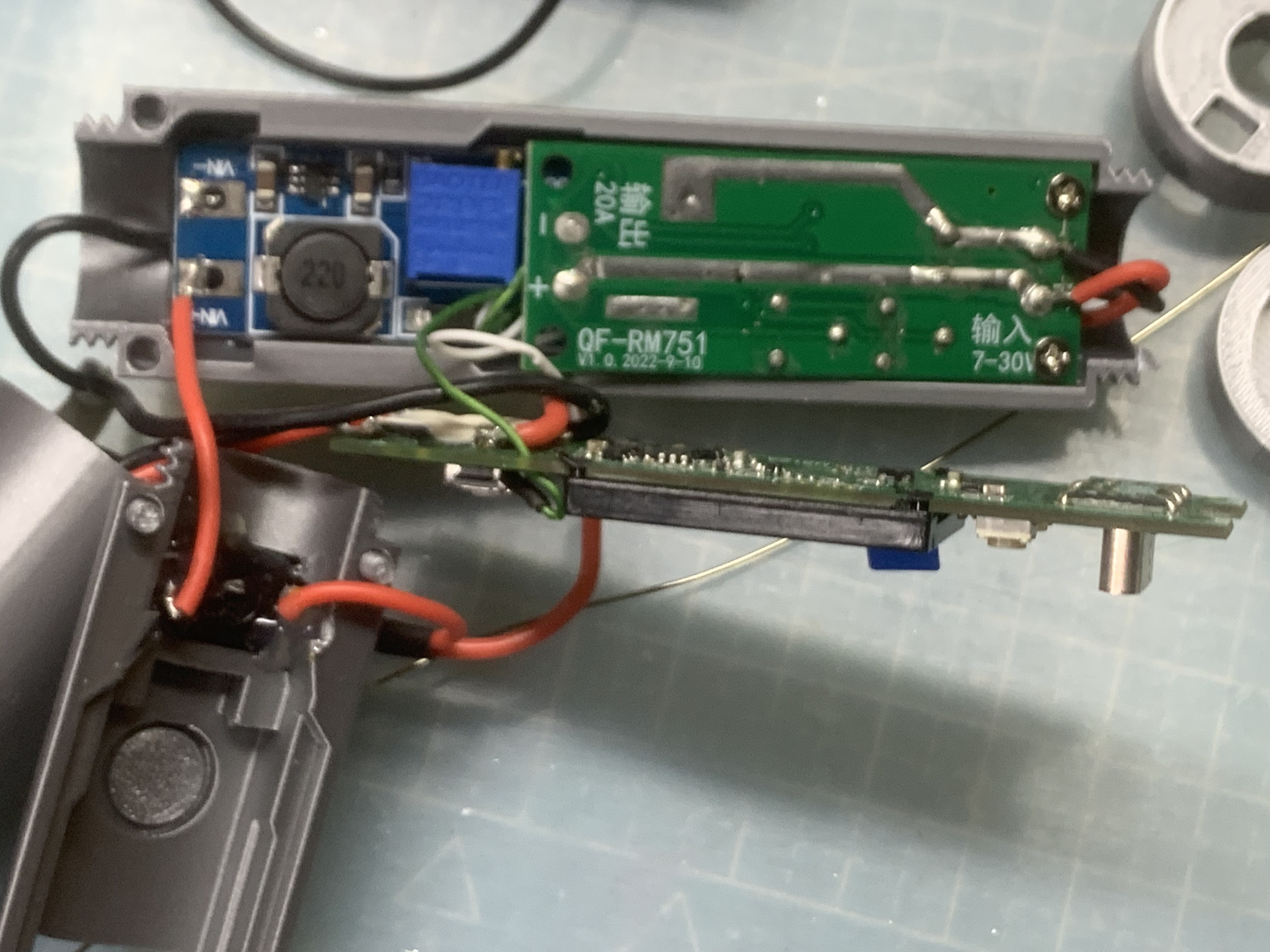

510连接头螺母热熔子啊主框架上，建议拧上510座在上一些胶水或者耐高温胶水固定一下最好（我是用的普通403胶水）

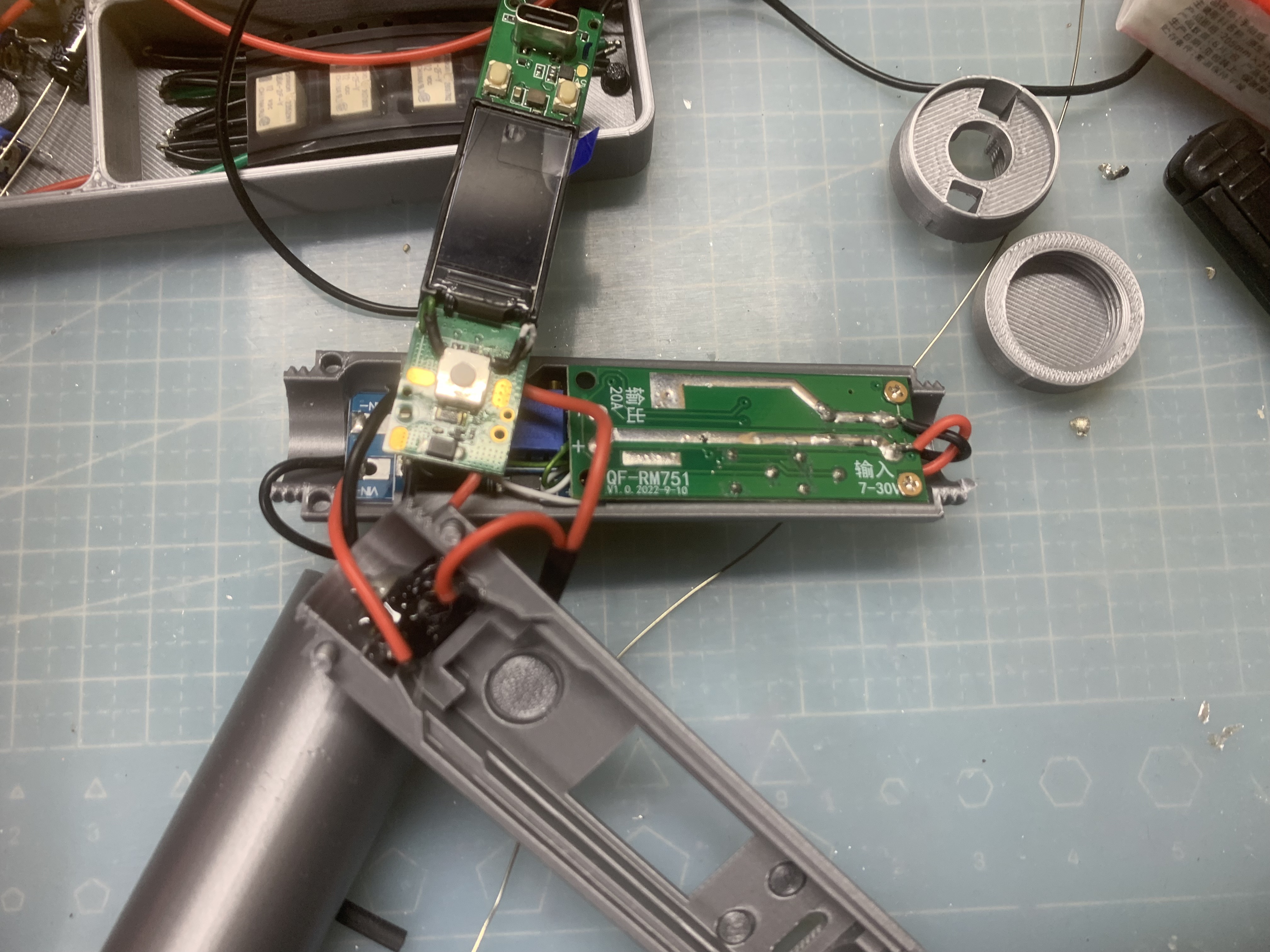

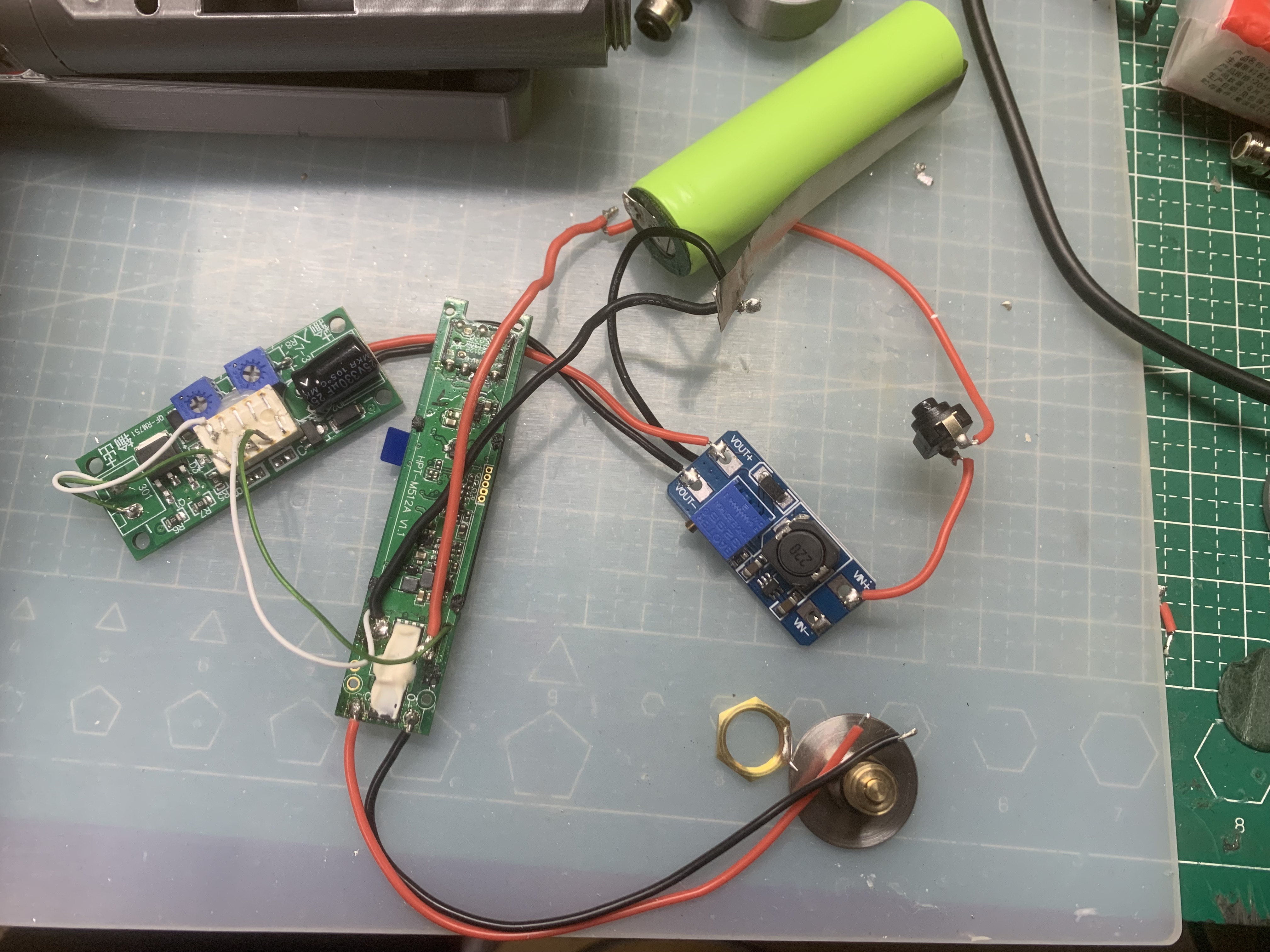

配件接线图自行下载（ZIP压缩文件里）

时间模块需要自己手动焊接跳线

视频教程

配件链接

适配的是（老五家的510主板，后边会适配多种型号）

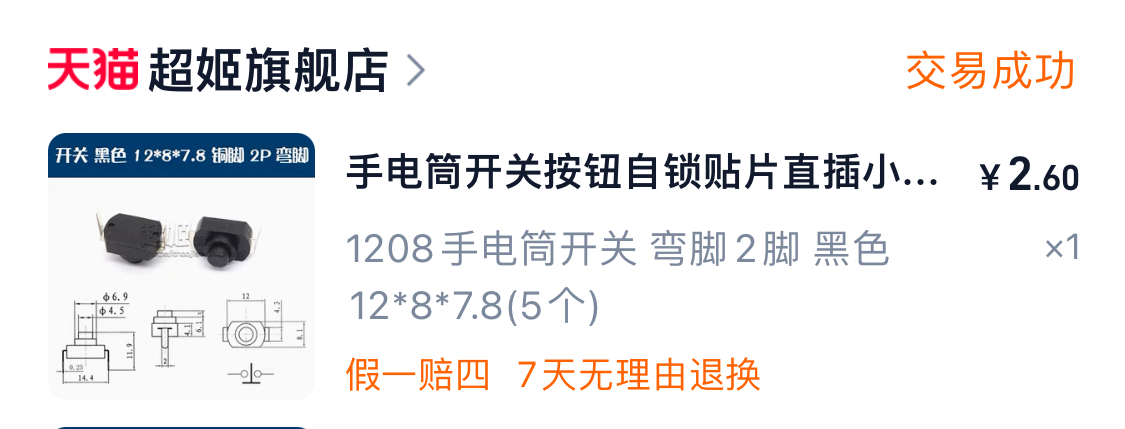

1. SS22F4 G4开关（柄高4毫米的）
【淘宝】7天无理由退货 [https://e.tb.cn/h.h6TNPCEhpDJRwDj?tk=2OEk4arQkAZ](https://e.tb.cn/h.h6TNPCEhpDJRwDj?tk=2OEk4arQkAZ) MF168 「拨动开关SS22F24 G4 G6 SS22F15 双排2档立式6脚柄高6MM 5MM 4MM」
点击链接直接打开或者淘宝搜索直接打开

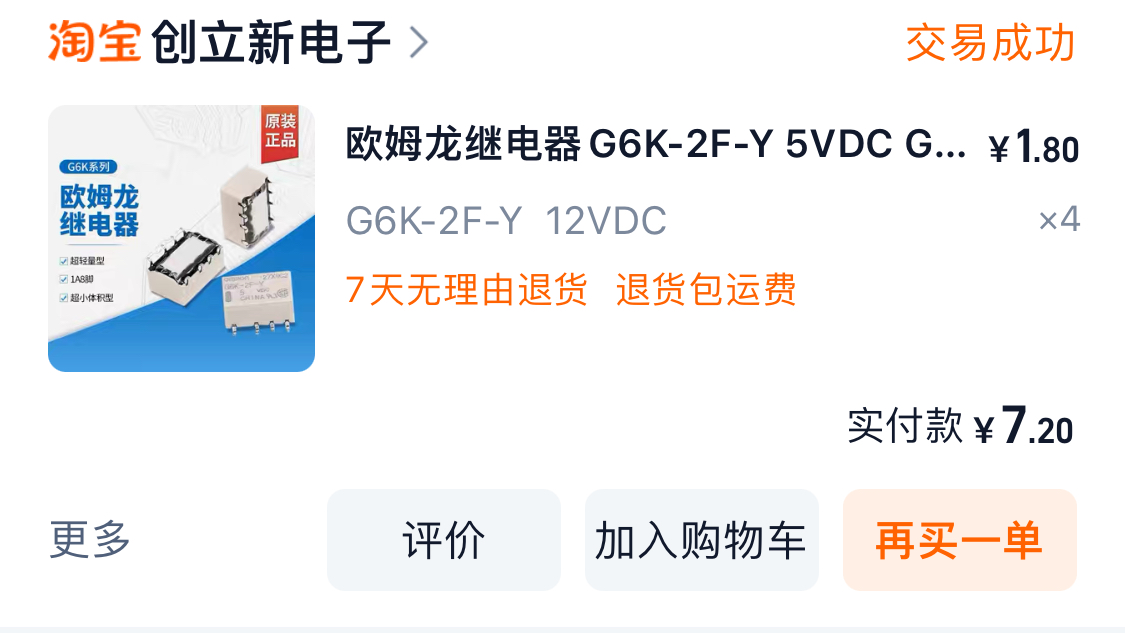

2.G6K-2F-Y 5VDC (5V继电器)
【淘宝】7天无理由退货 [https://e.tb.cn/h.h6Tpu18AgrVDNzt?tk=XYRn4arOfO7](https://e.tb.cn/h.h6Tpu18AgrVDNzt?tk=XYRn4arOfO7) CZ001 「欧姆龙继电器G6K-2F-Y 5VDC G6K-2F-Y 12VDC G6K-2F-Y24VDC」
点击链接直接打开或者淘宝搜索直接打开

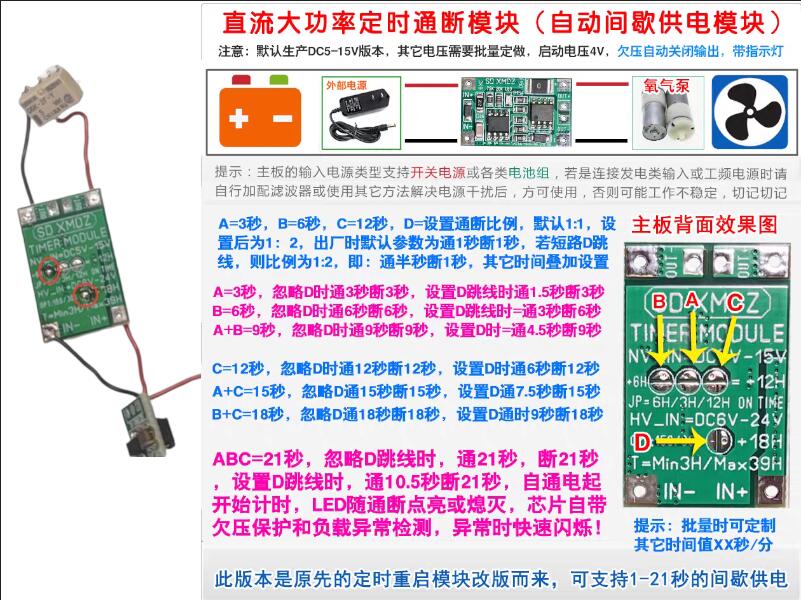

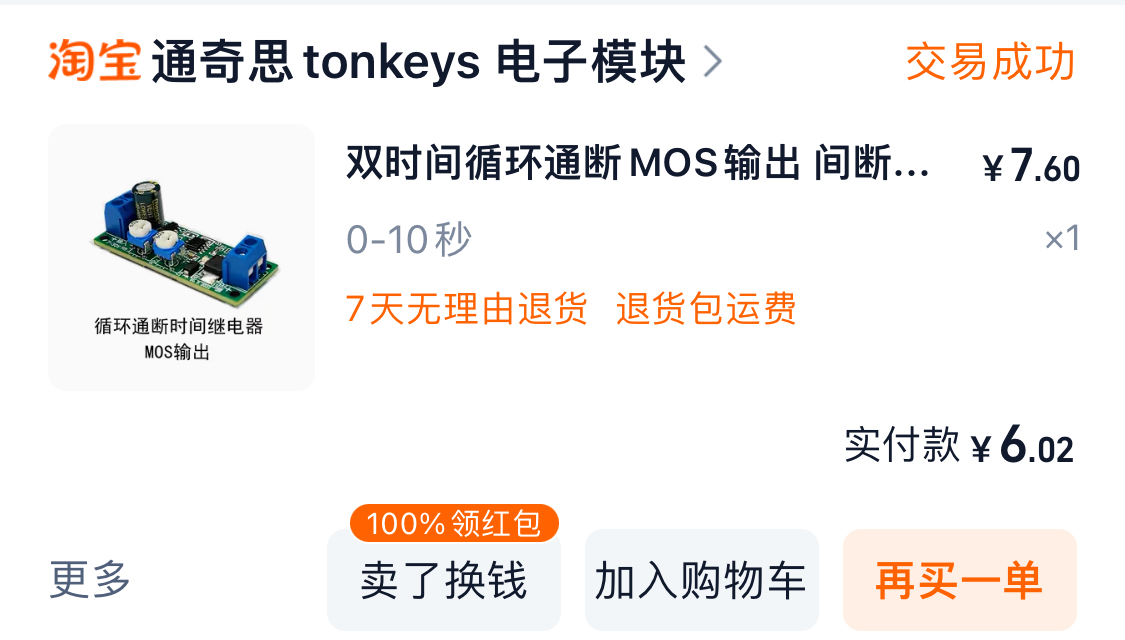

3.（时间模块）
【淘宝】7天无理由退货 [https://e.tb.cn/h.h6SacCk2gmkvNB7?tk=2G264arNIt8](https://e.tb.cn/h.h6SacCk2gmkvNB7?tk=2G264arNIt8) CZ005 「直流间歇供电模块/秒定时通断模块/DC5-15V/负载3-4A以内/1S-21S」
点击链接直接打开或者淘宝搜索直接打开

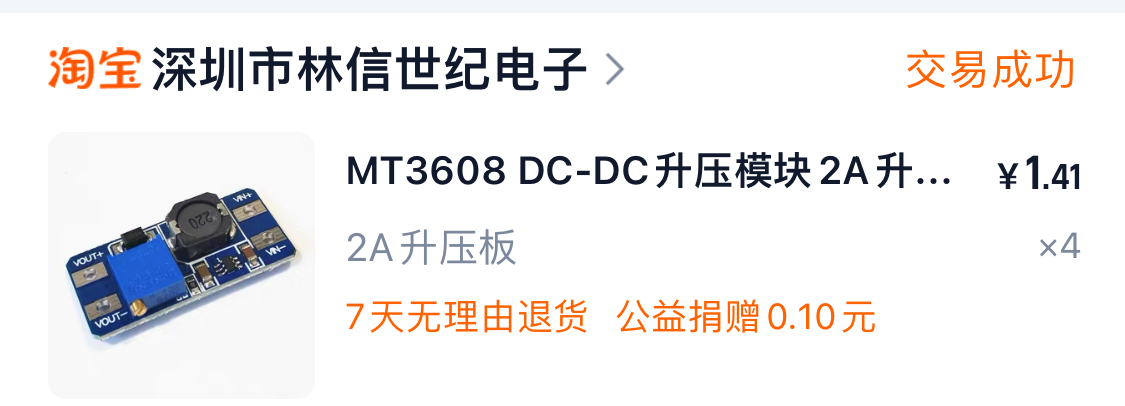

4.（5V输出稳压模块）
【淘宝】假一赔四 [https://e.tb.cn/h.h67lJKaS5bfQe5X?tk=4FTi4aro8eB](https://e.tb.cn/h.h67lJKaS5bfQe5X?tk=4FTi4aro8eB) CZ356 「1.5V 1.8V 2.5V 3V 3.3V 3.7V 4.2V 转5V DC-DC升压转换电源模块」
点击链接直接打开或者淘宝搜索直接打开

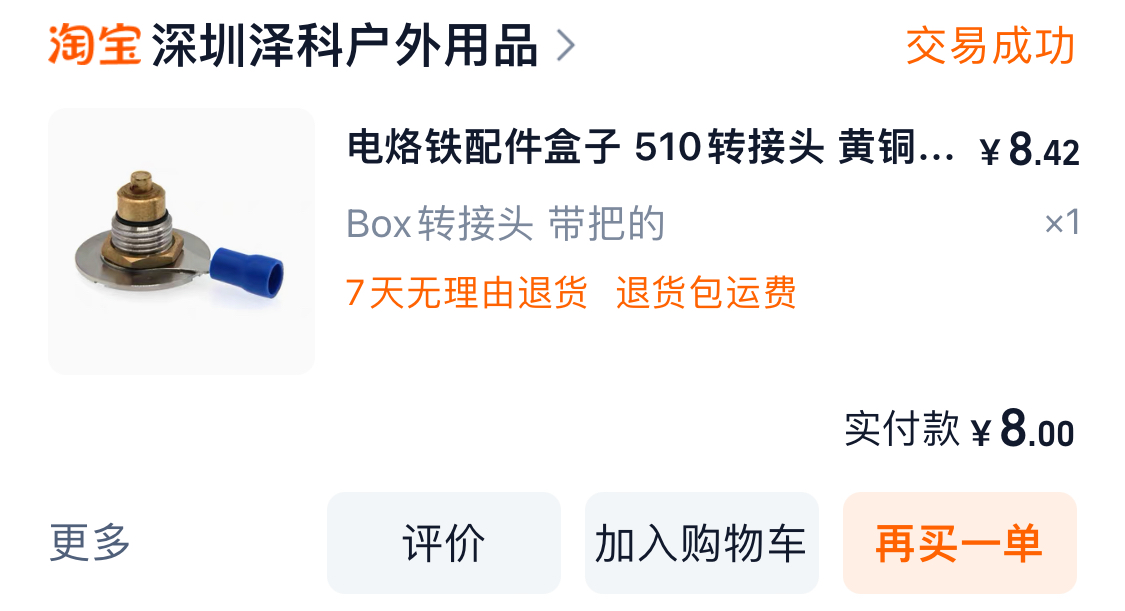

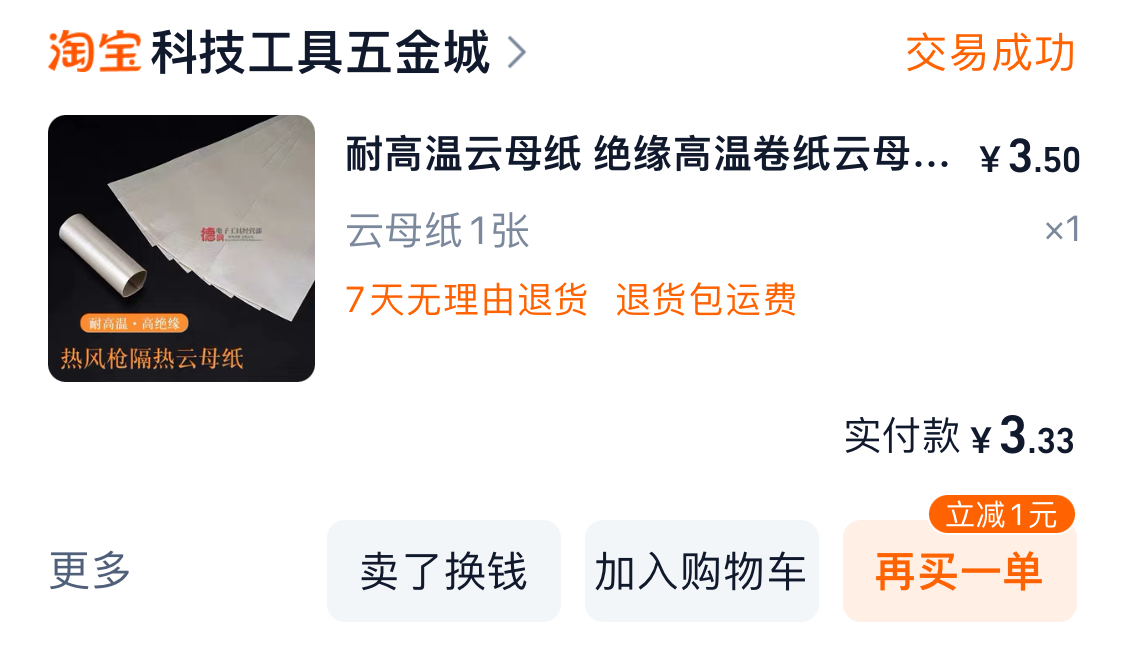

5.（510转接头）
【淘宝】7天无理由退货 [https://e.tb.cn/h.h6S19vBnltYwKHT?tk=HrQY4arLCaM](https://e.tb.cn/h.h6S19vBnltYwKHT?tk=HrQY4arLCaM) CZ007 「电烙铁配件盒子 510转接头黄铜电极 DIY配件接头雾化器510接口」
点击链接直接打开或者淘宝搜索直接打开

6. （18650电池弹簧，有电焊机也可以自己直接焊接）
【淘宝】假一赔四 [https://e.tb.cn/h.h6trywFUEKEtAfb?tk=FyLP4arrkEr](https://e.tb.cn/h.h6trywFUEKEtAfb?tk=FyLP4arrkEr) HU591 「18650锂电池弹片正负极弹簧片3.7V锂电池导电连接电池片」
点击链接直接打开或者淘宝搜索直接打开

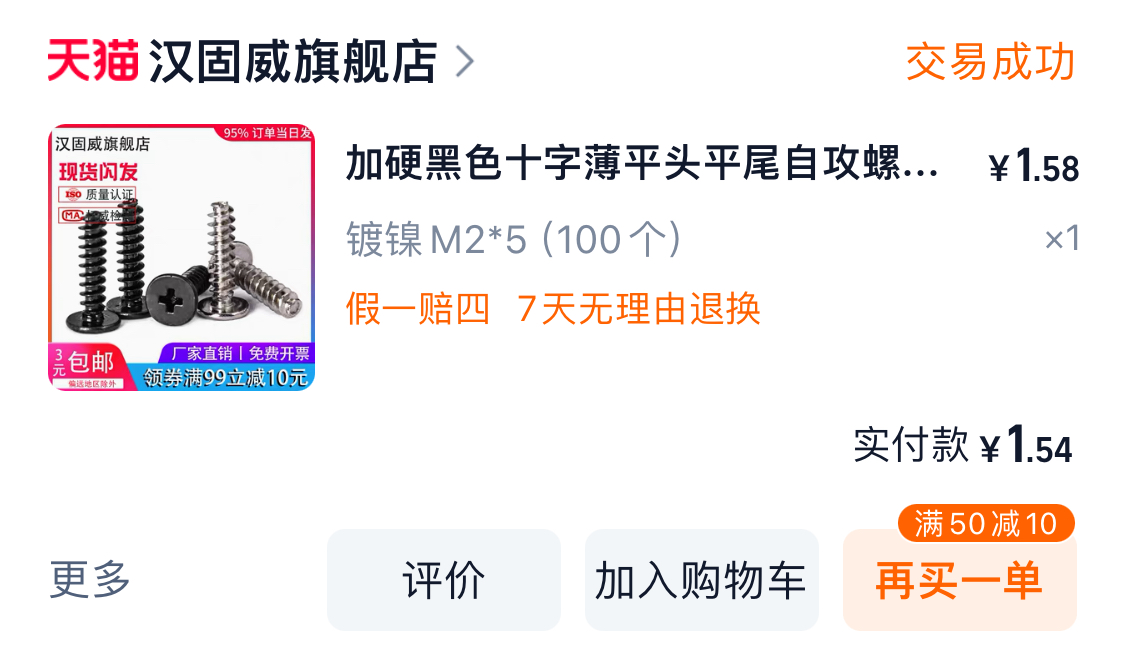

7.(螺丝) M2*8平头自攻螺丝
【淘宝】大促价保 [https://e.tb.cn/h.hhPZCms29wz3zhp?tk=XCMB4Zj4lmF](https://e.tb.cn/h.hhPZCms29wz3zhp?tk=XCMB4Zj4lmF) MF168 「304不锈钢十字扁平头自攻螺丝CB超薄头平尾木螺钉M1.2M2M3M4M5M6」
点击链接直接打开或者淘宝搜索直接打开
