更新：2025-9-25

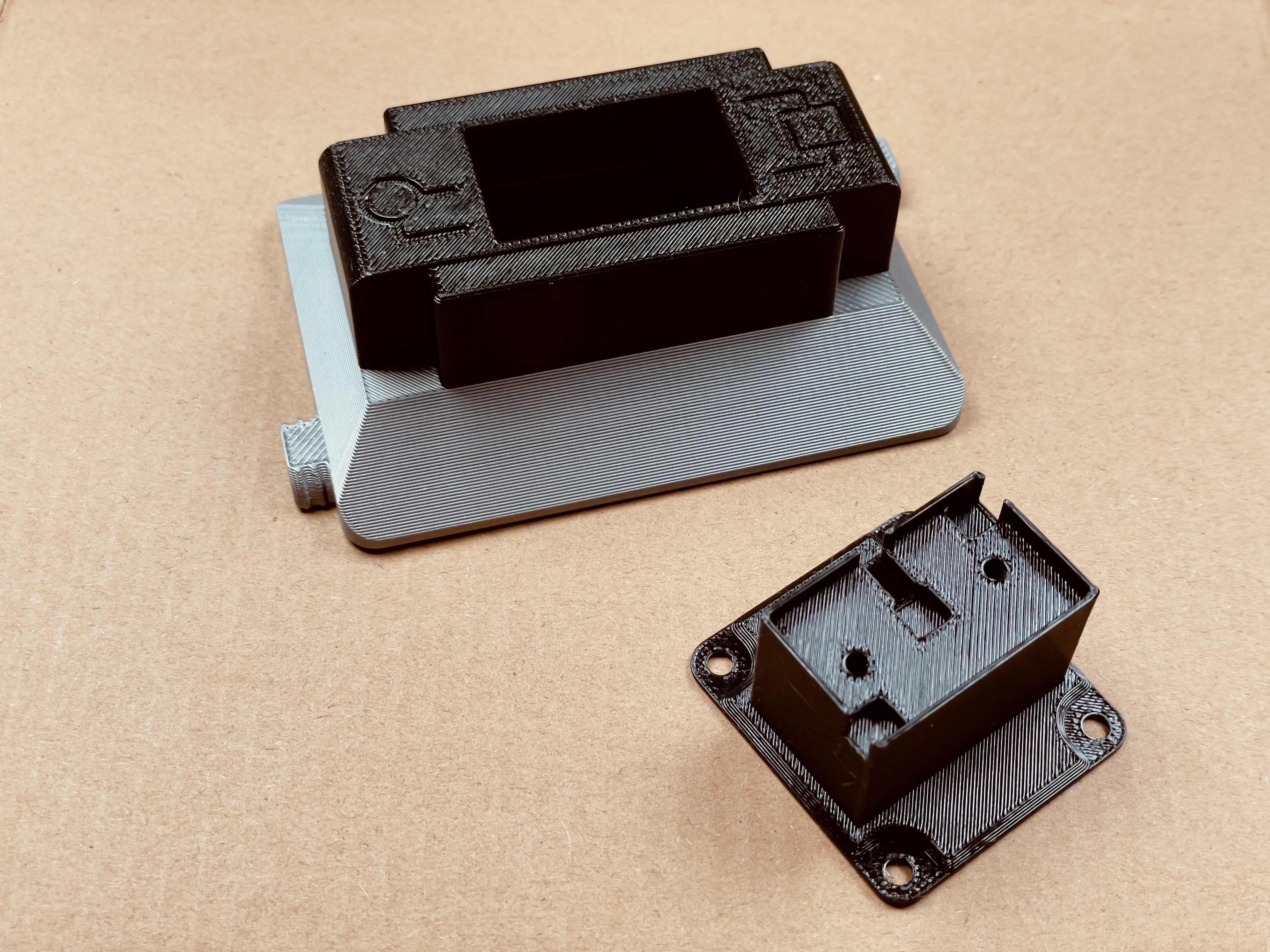

1. 拉高了检测模块，用来解决部分相机因取景器突出无法贴合检测模块的问题。
2. 更新了检测模块，通过外覆盖的方式避免了之前打印精度不足时有可能漏光的问题。
3. 建议使用黑色材料打印光传感器的覆盖位置，如图，如果不使用多色打印，那么建议全模块打印为黑色。



   更新：2025-6-14

在浏览器配置工具中，增加了检测补偿，使用更现代的电子触发的胶卷相机（一般比较精准），对检测设备进行误差修正，大大提高了在高速快门检测的精度。 每个传感器每秒4万次的采样率，理论采样精度为25微妙，而1/8000 快门是125微妙，经过校准，“理论”可以把误差控制在：

1/8000 ～ 20%

1/4000 ～ 10%

1/2000 ～ 5%

1/1000 ～ 2.5%

而大部分纯机械胶片相机的快门都在1/1000内， 少部分纯机械可以达到1/4000，也完全够用。

演示视频

更新：2025-5-10

使用中心与边缘感光来测试镜间快门， 使用两个边缘感光测试幕帘快门。

增加了指标信息

更新：2025-5-6


1. picoluma.com 网站上线了， 它不仅可以一键更新固件，还能通过USB连接你的设备，进行功能扩展或配置。

2. 界面增加辅助光强度信息。


3. 每秒8万次采样，感知更多细节，误差估算看得见

2025.5月之前发货的设备更新：购买过配件包或者成品的朋友，如果想更新到最新固件，可以私信我，这一次可能需要通过物流的方式更换了。


更新：2025-4-8

制作了包含固件的配件包：

如果您愿意支持我的设计，请在评论区查看配件包购买链接

接线

注：

1. 因为ESP32 super mini 只有一个GND，所以在没有外置PCB辅助下，需要将屏幕，编码器和光敏开关的三根GND 一起焊接，可提前拧一起，这里不太优雅。

2. 编码器的两根A，B不太好描述，如果转动方向相反，可调整一下A B接线， 光敏开关不需要，程序内做了兼容。

设计背景

1. 【快门检测】如果你喜欢玩儿胶片摄影，就会知道，目前的胶片摄影相机大部分是N多年的老相机，这些相机经过一段时间后，都需要保养和测试，其中快门速度，是一项无法通过肉眼观察的测试，我需要一款测试设备。
2. 【胶片分装】很多场景中，36张底片的胶卷，反而显得有些“多”，例如：
   1. 当你买了新的设备摄影，需要测试时，比如新淘来的镜头或者胶片相机，可能急于测试成像质量。
   2. 出门拍照，36张胶片拍完可能需要一定的时间，因为自己冲洗很方便，只想拍摄12张就冲洗一次。
   3. 有时候想测试一些新的冲洗方案，新的胶片，新的曝光手法，就想用几张胶片测试。

     所以我需要一台既可以测试相机快门，又可以快速分装胶卷的设备。

快门性能

1. 快门性能主要有两大部分组成：
   • 时间精度：主要是前后幕帘释放的时间差影响，例如释放前帘后的1/30秒后释放后帘，就得到了1/30的理论感光时间。

   • 均匀性： 使整个感光区域均匀感光，这个主要由相机幕帘弹簧松紧度影响。

     均匀性主要由前后帘组成的“窗口大小”和“窗口移动速度”决定。

     前后幕帘的“加速度”（速度变化率）一致性，可以组成不变的窗口大小。

     在进入感光区后，加速度（速度变化率）越小越好，让窗口可以更均匀的通过感光区。

设计思路

1. 快门测试：
   1. 不但可以读取快门速度，还要可以获取前幕帘和后幕帘的速度，这在一定程度上可以检测到“黑条”或者“亮条”的出现。
   2. 能兼容横向和纵向快门相机

   3. 最好使用比较简单，不要太繁琐。



2. 胶卷分装：
   1. 分装不能带来额外的浪费，尽量把浪费控制在一张胶片内。可通过接片头的方式，避免每次上卷的胶片浪费。
   2. 保证胶卷在两个暗盒之间传输的过程中不会被光污染
   3. 分装需要对胶片计数。
   4. 不要暗箱操作

设计亮点

1. 通过模块化设计，快捷组装，同时支持快门测试与胶卷封装





2. 【胶卷分装】清晰展示分装胶卷数量，可做到精确控制。







3. 【胶卷分装】使用旋钮卡扣的安装方式，提升装载卸载速度，并且避免误操作带来胶片曝光损毁。





4. 【胶卷分装】快拆摇杆，可方便快速进行上卷，倒卷。





5. 【快门测试】只需更换模块，便可进行快门检测





6. 【快门测试】对角式两颗光敏开关，兼容纵向和横向幕帘布局



1. 【快门测试】通过两个光敏开关的开启时间差，和关闭时间差，可以获取到前后幕帘速度。
2. 【快门测试】通过两个光敏开关感光时间，可以大概获取到感光区的均匀程度。
3. 【快门测试】通过后光敏开关的关闭状态，可以判断出是否存在“黑条“

使用视频：


本模型的免费下载仅供个人使用, 你不能出售这些打印件以及数字模型。

购买配件：

如果您愿意支持我的设计，请购买我的配件包（评论区中有链接），它包含：

1. 固件：设备已经激活，并且后续可以免费更新。
2. ESP32 主控一枚 + 屏幕一枚 + 导线 + 螺丝 + 光敏开关 + 弹簧触点 + 编码器
