个人图鉴NO.44，制作难度：⭐⭐⭐⭐

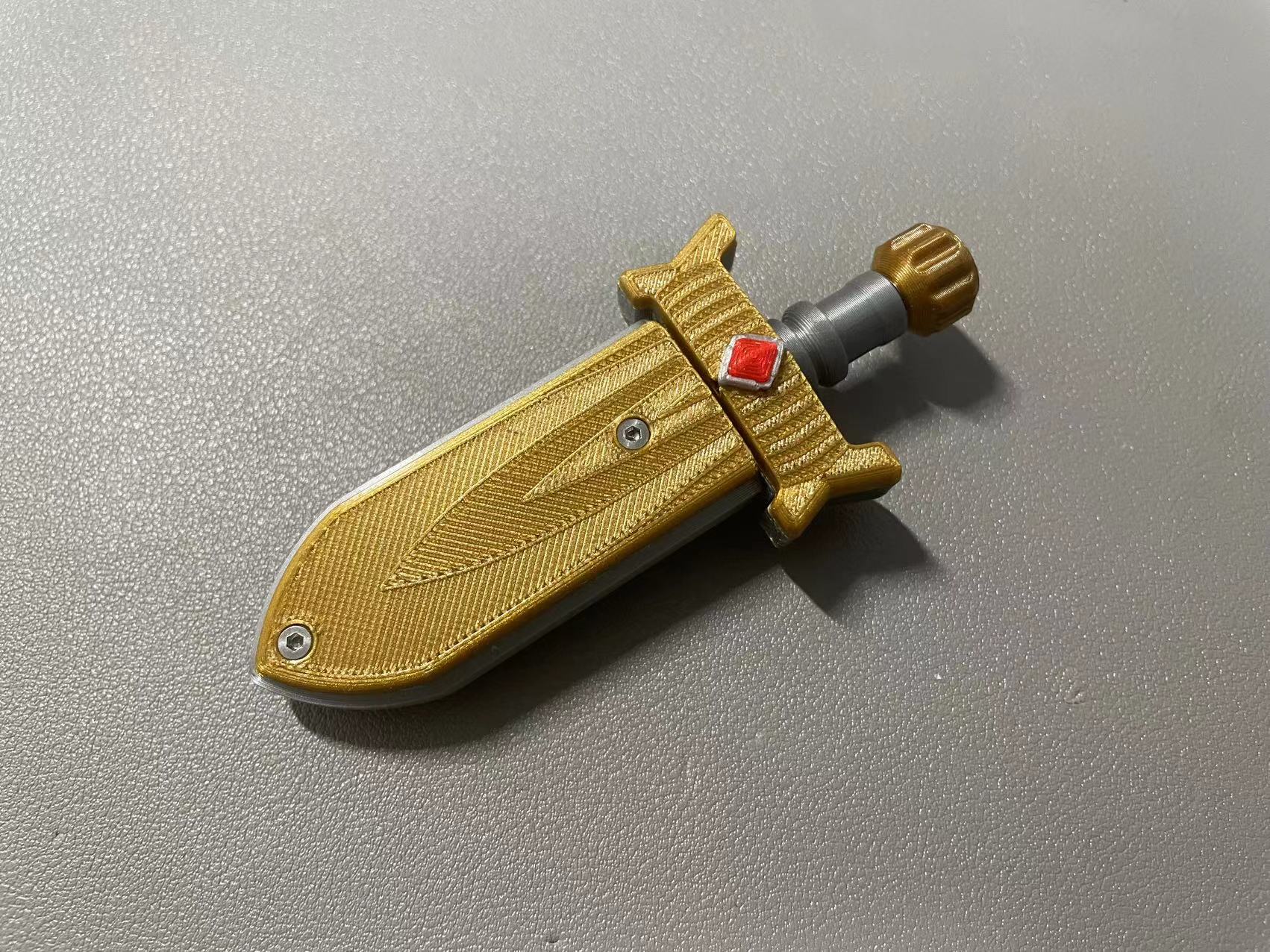

需求来源于自己。想要个宝剑造型的机械推牌，兼顾造型好看和转子功能，所以就有了这把剑的产生，并命名为圣剑杜兰达尔，主要因为他是一把残剑并且无法拔出，形象非常吻合。内部借鉴了大佬宝剑EDC机械推牌 来自 奇卡魔 - MakerWorld的结构，完成了解构和重新设计，借助3d打印独特的切片效果做出了很漂亮的纹路，精美程度很高。但整体需要的零件非常多，开源给愿意挑战的玩家一起玩耍

PETG打印必须喷胶，否则大概率翻车！

• 需要准备配件：

  • 3个M1.2*6mm沉头螺丝
  • 4条2mm*9mm定位销
  • 2个3mm玻璃珠或钢珠
  • 2个0.3*3*5或0.25*3*5弹簧，需要调整长度使用
  • 1个3*6*2.5空转微型轴承，pdd11元10个
  • 4个M2*6mm沉头或杯头或倒边螺丝，沉头内六角更好看
  • 2把相同的螺丝刀用于对拧4个M2*6mm沉头螺丝

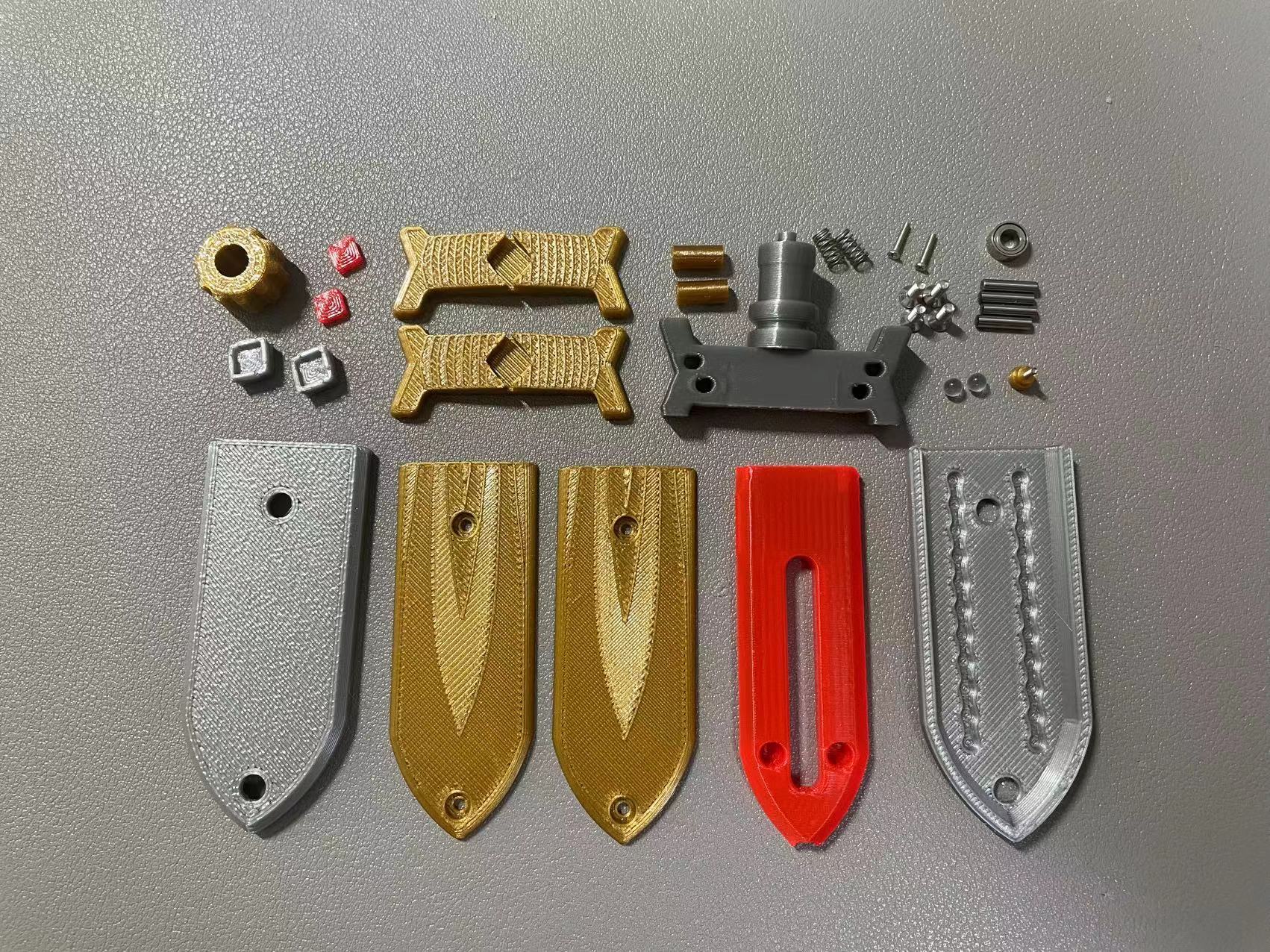

• 零件一览：





• 装配步骤：

  ①剑刃插入把手，使用2个M1.2*6mm十字杯头螺丝固定

  ②使用4条2mm*9mm定位销固定把手上的零件，同时安装宝石外框和宝石等配件

  ③剑刃孔位放入弹簧和珠子，盖上带轨道的外壳，并在孔洞中插入空心柱固定备用

  ④外壳盖上两片带层纹的外板，使用4个M2*6mm杯头螺丝拧紧空心柱，通过两把螺丝刀对拧形成稳固的结构

  ⑤剑尾套上轴承，使用1个M1.2*6mm十字杯头螺丝和对锁零件固定轴承

  ⑥最后套上尾部转轮，即完美完工
