简介

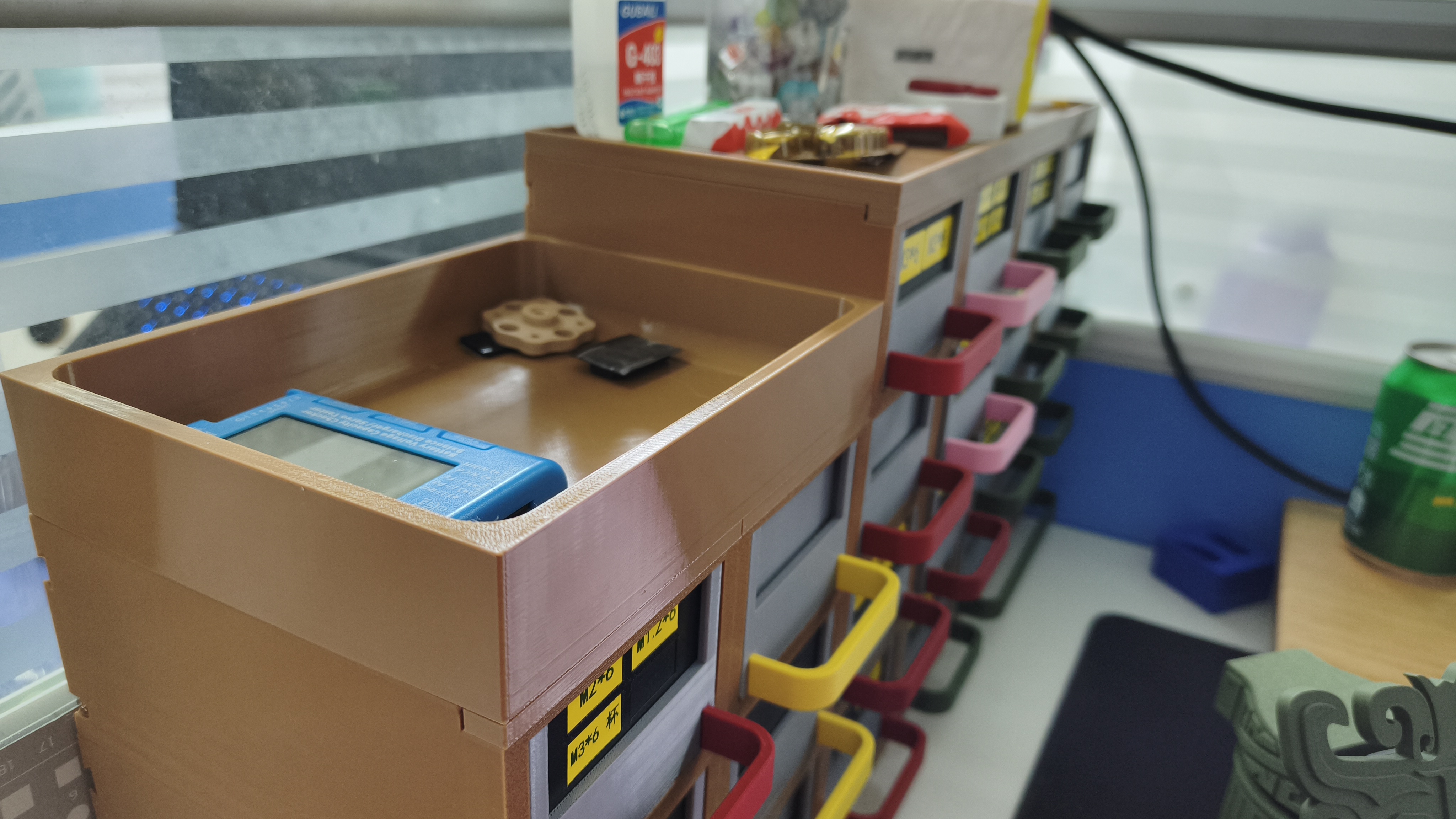

模块化零件盒，可根据需求自行组合。受够了市面上用起来小心翼翼生怕散架的结构和一捏就变形的盒子，所以自己做了一款非常厚重牢固的零件盒。但厚重的缺点就是废料，相当的废料。尤其是想组架子的话请做好心理准备。

• 模块化：零件盒可无限扩展，本身强度足够，搭高也不会有变形风险。
• 锁扣：背后具有锁扣结构，连接后锁扣依靠重力自动锁死，无需繁琐操作。
• 低间隙：所有结构间隙极低，整体牢固不松散。盒子拉出具有极其舒适的阻尼感。
• 圆角：盒内底部为圆角设计，方便拿取细小零件。
• 磁吸：后盖与内盒预留磁铁位置，关闭时防止内盒意外脱出。
• 限位：可按需安装限位螺丝，防止内盒完全抽出。
• 分体把手：把手可单独打印，可通过更换颜色进行大项分类。
• 加厚标签栏：可放2.0厚度的标签，可选择金属、软木、3D打印等不同材质。

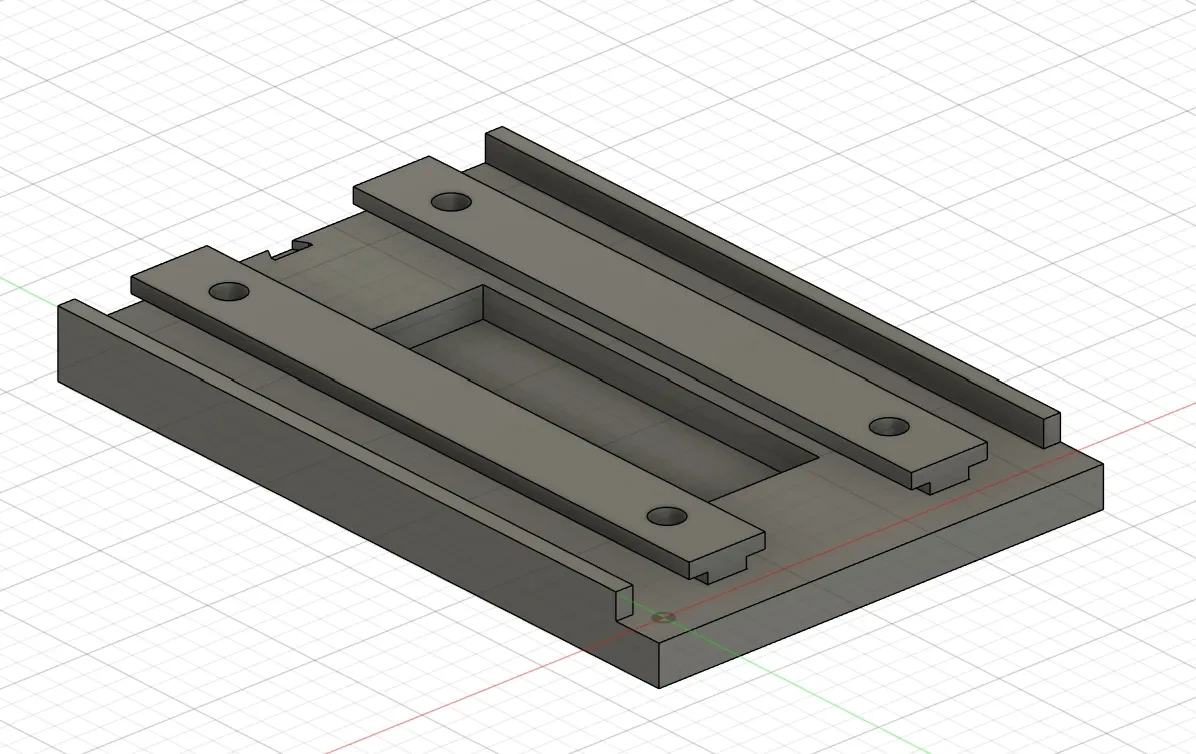

• 加重底座：底座有铅块槽，可增加底盘稳定性。
• 内嵌防滑垫：防滑垫内嵌，使零件盒整体紧贴桌面，防止零件滚进去。

打印

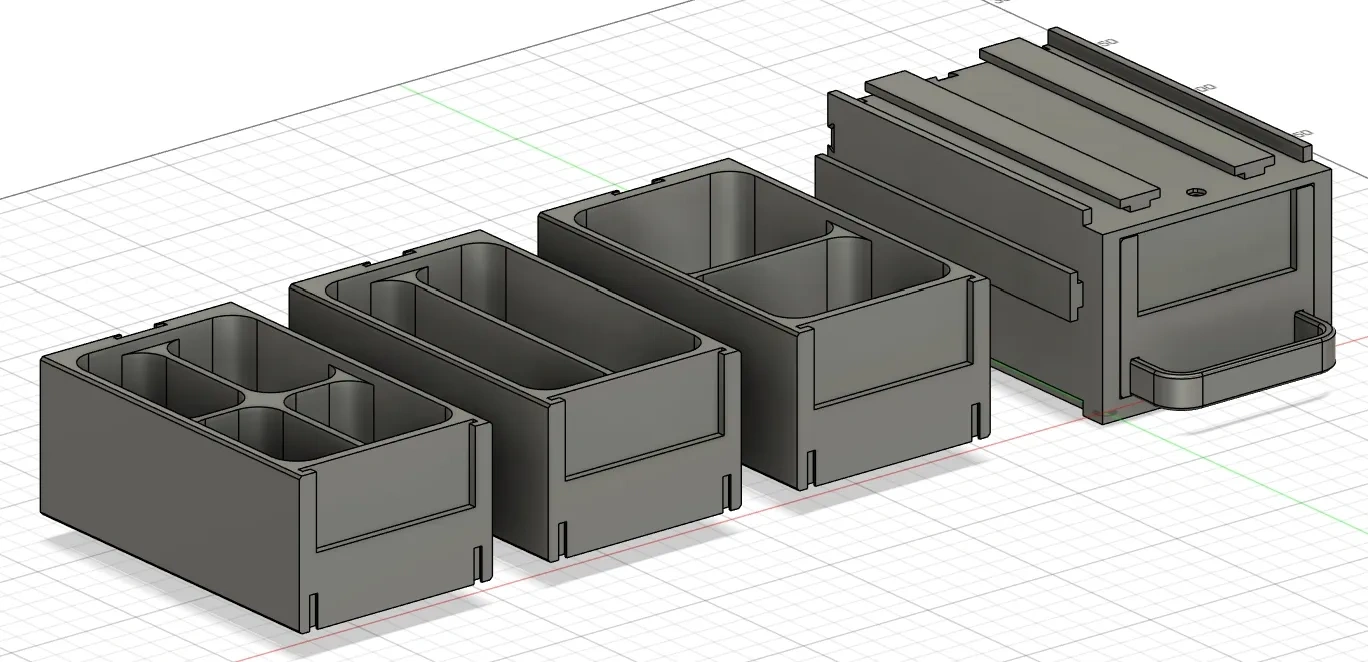

1*1零件盒目前提供多种内盒选择，整盒、横向2分、纵向2分、4分，根据需要选择打印。

1*2零件盒目前提供整盒、纵向4分两种，根据需要选择打印。目前天气冷，1*2会产生变形，建议等天热或封箱再打印。（从我图上可以看出1*2明显变形）

底座虽然可以省去，但建议打印。可抬高第一层高度，抽拉时不会卡手。

右侧边有装饰条，可使右侧更加平整，按需打印。

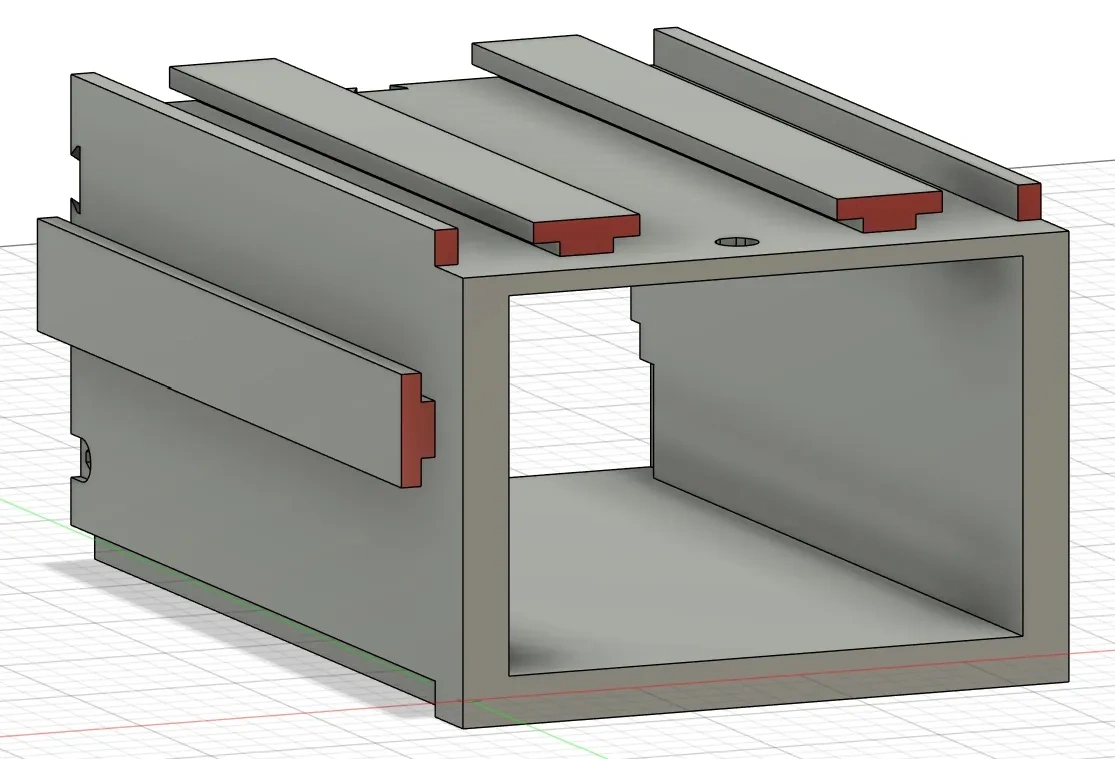

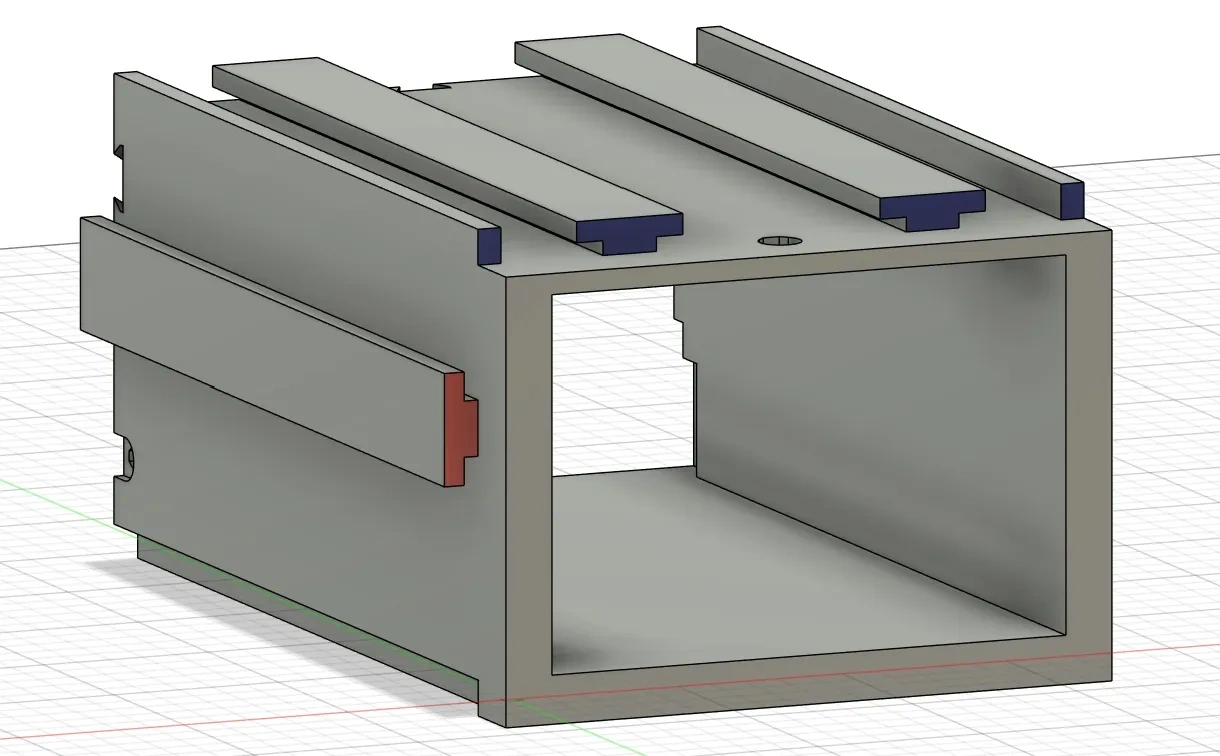

左侧边与顶部没有装饰条，但可通过修改模型，删除对应滑块即可实现外观平整。（左侧删红，顶部删蓝）

安装

后盖磁铁需用胶水固定。

外壳安装时需要先安装两个卡扣后再安装后盖。（卡扣安装位置如图1）

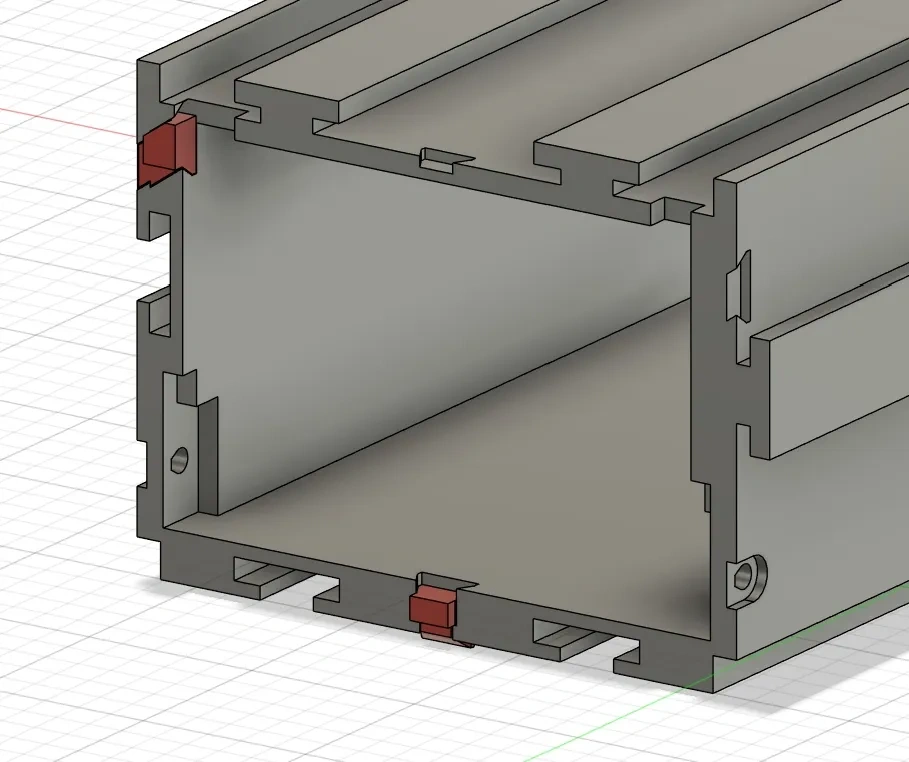

由于外壳打印是正面朝下，因此滑块会有悬垂面，需要用刀修平，否则会导致两个零件盒组合时产生前后缝隙。（修平位置图2）

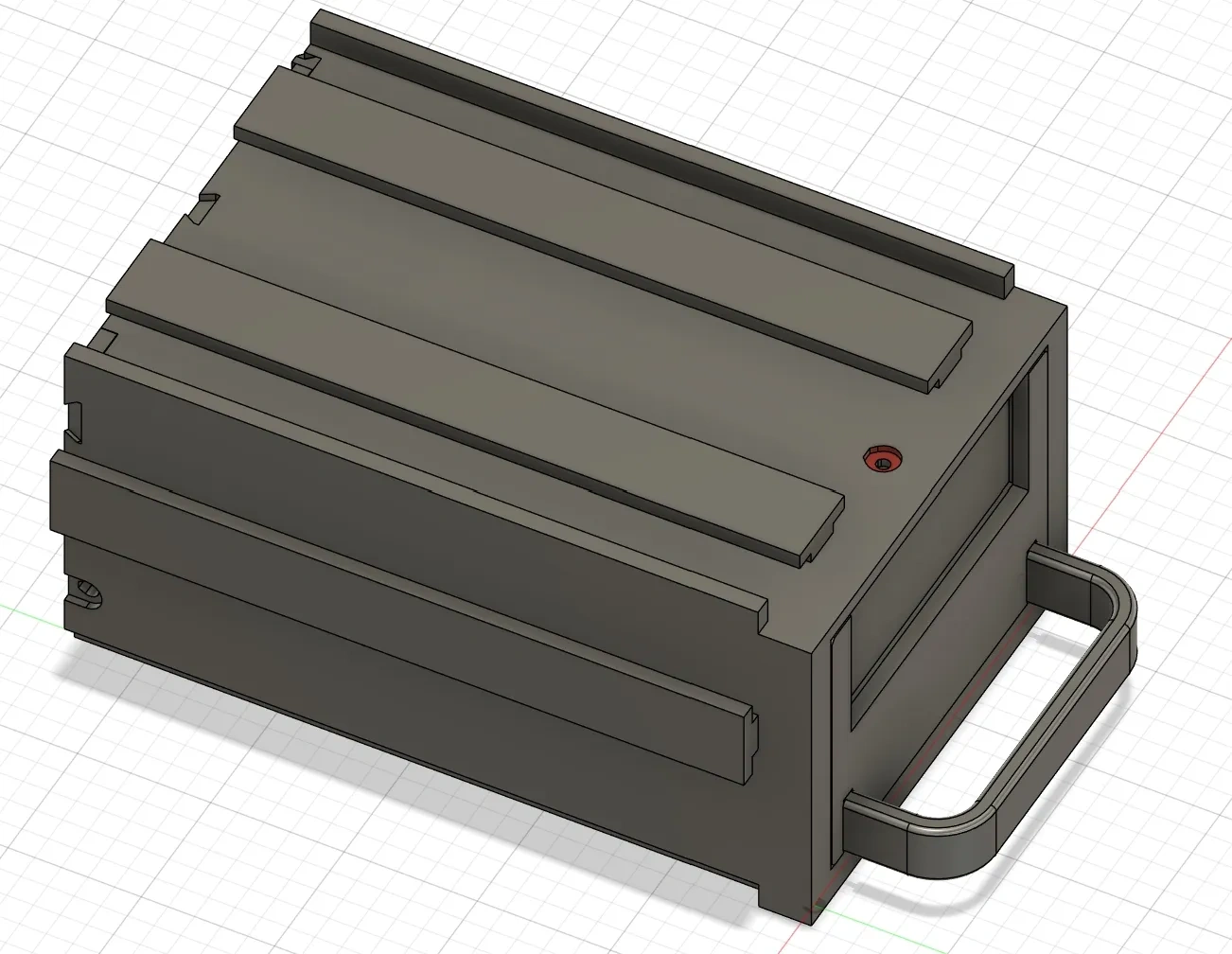

限位只需要在外壳限位孔拧上螺丝即可。（位置图3）

底座滑块为分体打印，使用螺丝连接。可适当松开螺丝以保证底座与零件盒组合时顺畅。

把手通过过盈安装，如果太松则需要胶水辅助固定。

1*1标签尺寸  70*30*2 左右与下侧2mm留白

1*2标签尺寸 162*30*2 左右与下侧2mm留白

                            图1                                                                  图2                                                                   图3

配件

1*1零件盒

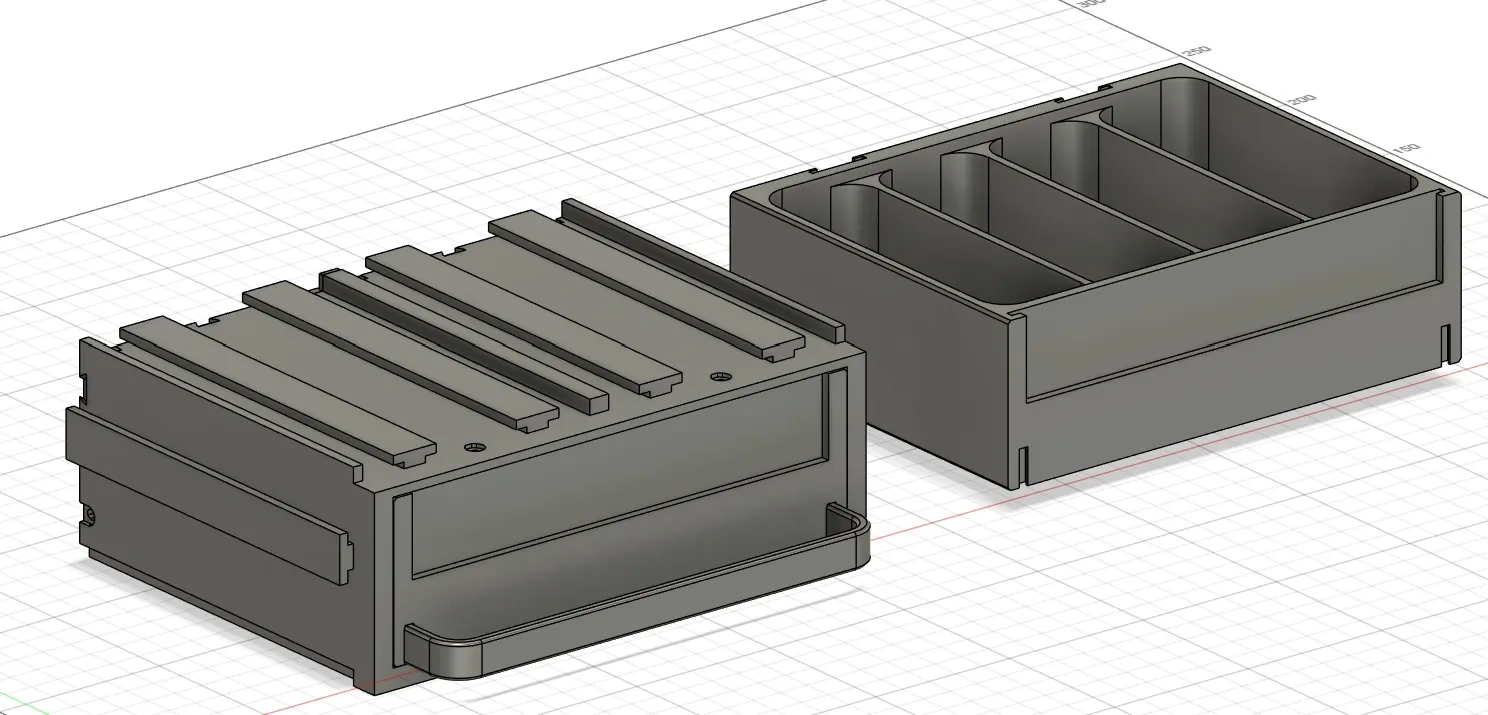

1*2零件盒

底座

更新计划

一些常用零件的专用储存盒，如轴承、弹簧、钢珠等。

功能性模块，如1*1的温湿度计、无线开关、墨水屏等。

侧边附加配件，如挂钩、磁吸收纳等。

顶部附加配件，如通用接口、装饰物地台、立式收纳盒等。

以上更新计划不做任何保证，只有在我需要或闲暇时间才会制作。当然你也可以给我留言，万一我有兴趣就做了呢。
