Descrição

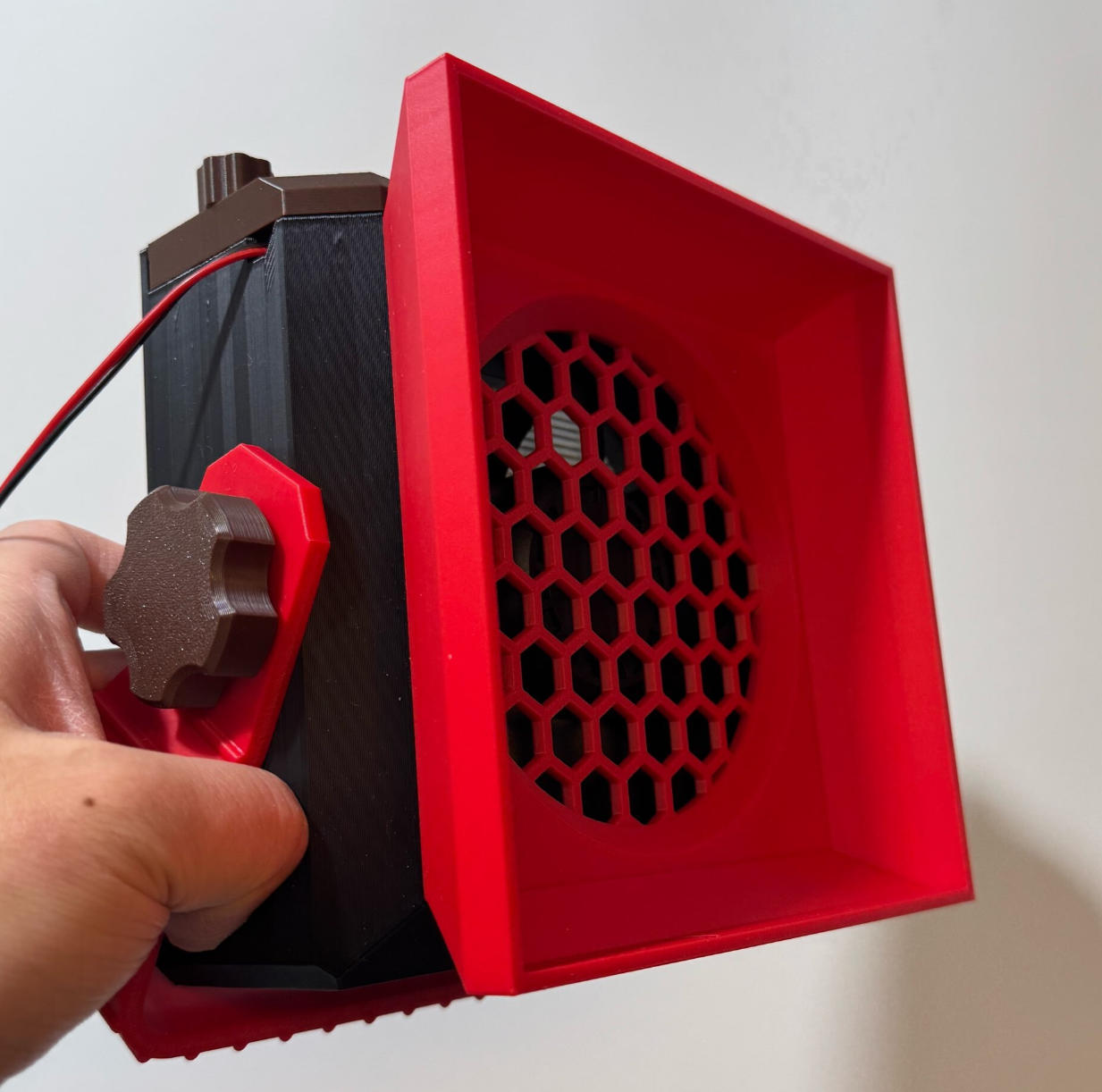

此模型是一个焊烟净化器，与此同时，他还是一个很不错的打磨吸尘器、空气净化器。
整体尺寸为：185*170*60mm，一机多用，角度可调，无需五金件，diy利器！
特点：
- 无需五金件，组装方便，一机多用（焊烟净化器、打磨吸尘器、空气净化器）。
- 所有部件特殊设计，打印无须支撑，零部件较少，外观小巧简洁，不占空间。
- 角度可调，进出风方向可任意方向（只需更改风扇安装方向），线缆方向可调。
- 整体坚固耐用，平衡性好，调节方便。、
所需物料：
- 12038散热风扇一个（加一个可调或者直通电源），风扇尺寸为120*120*38mm，12v或者220v都可以，作者使用的是一个20w的220v可调速风扇，风量较小，可选择更大功率的效果会更好。
- 滤芯使用的是迪斯派（DISPIAE）（淘宝/pdd都可购买），型号为：T1-F01
组装注意事项：
- 滤芯安装位置考虑到密封性，设计的比较紧密，按照视频中方法装进去，需要拿出的使用尽量别使劲拽，以免损坏滤芯。
- 12038风扇可正反向安装，根据您个人的爱好，正面滤芯一般用做吸烟器，背面滤芯需要用在打磨吸尘器。
- 背部单独滤网非正方形，安装时如果比较紧，需要换个方向装进去（仅相差2mm，懒得改了，不影响使用）
- 如使用110v/220v电源，请对线缆进行保护，以免漏电受伤。
- 组装视频有哔哩哔哩和youtube两个网站，方便所有用户观看。
*可调节角度、全通用物料、无需五金件、外观、耐用、实用、多用处。希望此模型能够帮助到您！
